Výklad nového souboru českých technických norem ČSN EN , 2, 3, 4 Ochrana před bleskem

Transkript

1 Výklad nového souboru českých technických norem ČSN EN , 2, 3, 4 Ochrana před bleskem

2 ČSN EN Ochrana před bleskem - soubor českých technických norem Číslo normy Název ČSN EN Obecné principy ČSN EN Řízení rizika ČSN EN Hmotné škody na stavbách a nebezpečí života ČSN EN Elektrické a elektronické systémy ve stavbách ČSN EN Inženýrské sítě

3 ČSN EN Ochrana před bleskem časový harmonogram Norma FDIS IS National DOW FDIS: konečný návrh mezinárodní normy IS: mezinárodní norma National: národní norma DOW: nejzazší termín zrušení národních norem, které jsou v rozporu s evropskými normami

4 ČSN EN Obecné principy

5 ČSN EN Rozsah platnosti Tato část ČSN EN poskytuje obecné principy, kterými se má řídit ochrana před bleskem staveb včetně jejich instalací a obsahu, stejně jako osob, inženýrských sítí připojených ke stavbě. Následující případy jsou mimo rozsah platnosti této normy: železniční systémy; dopravní prostředky, lodě, letadla, námořní instalace; podzemní vysokotlaká potrubí; potrubí, silová a telekomunikační vedení, která nejsou připojena ke stavbám.

6 Termíny a definice Zóna ochrany před bleskem LPZ (lightning protection zone) zóna, ve které je definováno elektromagnetické prostředí Hladina ochrany před bleskem LPL (lightning protection level) číslo vztažené k souboru hodnot parametrů bleskového proudu, odpovídající pravděpodobnosti, že příslušné maximální a minimální návrhové hodnoty nebudou u blesků vyskytujících se v přírodě překročeny Systém ochrany před bleskem LPS (lightning protection system) kompletní systém používaný pro snížení hmotných škod způsobených údery blesku do stavby; Vnější systém ochrany před bleskem (hromosvod) (external lightning protection system) část LPS, která se skládá z jímací soustavy, soustavy svodů a uzemňovací Soustavy

7 Termíny a definice Vnitřní systém ochrany před bleskem (internal lightning protection system) část LPS, která se skládá z ekvipotenciálního pospojování proti blesku a/nebo elektrické izolace vnějšího LPS Ekvipotenciální pospojování proti blesku (vyrovnání potenciálů při působení blesku) (lightning equipotential bonding) připojení k LPS oddělených kovových prvků přímým vodivým spojením nebo přes přepěťové ochranné zařízení pro snížení rozdílů potenciálů způsobených bleskovým proudem Systém ochrany před LEMP LPM (LEMP protection system) kompletní systém ochranných opatření uvnitř budovy před LEMP. Systém chrání nejen před rušivými veličinami, ale také před vyzařovaným elektromagnetickým polem; Systém ochranných opatření proti LEMP (LEMP protection measures system) kompletní systém ochranných opatření pro vnitřní systém ochrany proti LEMP

8 ČSN EN Obecné principy LPL I II III IV LPS I II III IV S ppt / / ESC

9 ČSN EN Obecné principy průběhy bleskových proudů ± i ± i - i bleskový proud prvního výboje 200 ka 10/350 µs t bleskový proud dlouhého výboje 400 A 0.5 s t t bleskový proud následujících výbojů 50 ka 0.25/100 µs

10 ČSN EN Obecné principy Základní kritéria pro ochranu staveb a inženýrských sítí Hladina maximální hodnoty minimální hodnoty ochrany parametrů bleskového proudu parametrů bleskového proudu maximální pravděbodobnost, minimální pravděpodobnost poloměr vrcholová že skutečný blesk. vrcholová že skutečný blesk. valící se hodnota proud je menší než hodnota proud je větší než koule LPL blesk. proudu maximální vrcholová blesk. proudu minimální vrcholová hodnota blesk. proudu hodnota blesk. proudu I 200 ka 99 % 3 ka 99 % 20 m II 150 ka 98 % 5 ka 97 % 30 m III 100 ka 97 % 10 ka 91 % 45 m IV 100 ka 97% 16 ka 84 % 60 m S712

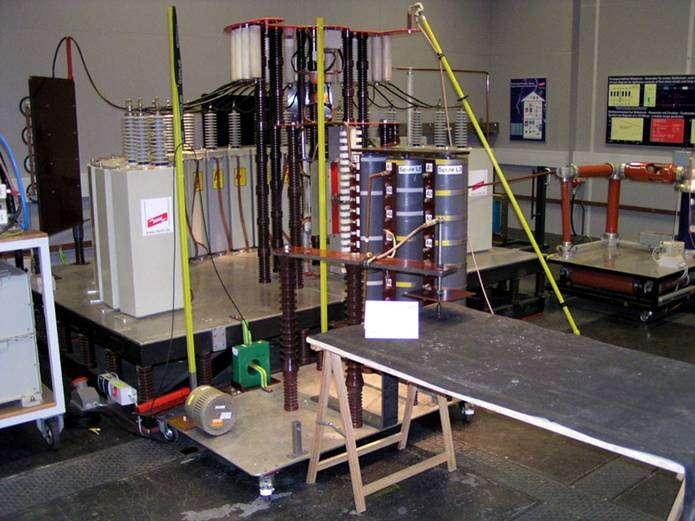

11 Pohled na zkušební generátor DEHN + SÖHNE Laboratoř DEHN + SÖHNE: 200 ka 10/350 µs / 5117_a

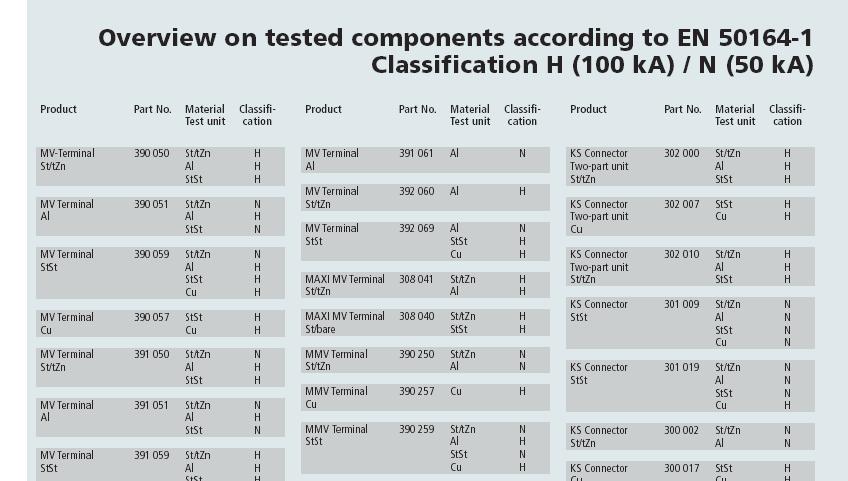

12 ČSN EN zkoušky materiálů pro jímací soustavu ČSN EN 50164, část 1 a 2. s příchodem těchto předpisů došlo ke zvýšení nároků na tloušťku pozinkování, žárově pozinkovaných ocelových prvků pro uzemňovací systémy. Zavádějí do praxe testy spojovacích prvků pomocí rázové vlny bleskového proudu. Tab.4.5. v této tabulce nalezneme dvě zkušební třídy, označené písmeny H a N. Třída H se používá pro spojovací prvky jímacích soustav a zahrnuje tři rázové impulsy o amplitudě 100 ka (10/350 μs),které se provádějí po desetidenní přítomnosti zkoušeného prvku v solné komoře. Třída N méně náročná zkouška pro třídu N se provádí za stejných podmínek, ale třemi impulsy o amplitudě pouze 50 ka.

13 ČSN EN zkoušky materiálů pro jímací soustavu

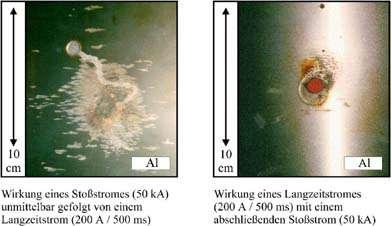

14 Laboratorní pokus na plechu: účinky Quelle: TU Ilmenau, Institut für Elektrische Energie- und Hochspannungstechnik 3314_a Účinek rázového proudu (50 ka) Ihned následoval dlouhodobý proud (200 A / 500 ms) staženo Tloušťka z plechu 2 mm 3314 /

15 Laboratorní staženo pokus z na plechu : účinky 3314_b Účinek rázového proudu (50 ka) Ihned následoval Dlouhodobý proud (200 A / 500 ms) Tloušťka plechu 0,8 mm Quelle: TU Ilmenau, Institut für Elektrische Energie- und Hochspannungstechnik 3314 /

16 Srovnání zkušebních vln (ka) 100 ka i 80 ka tvar vlny µs 10/350 8/80 8/20 i max. ka Q As W/R J/ 2, ka 50 ka 40 ka ka 3 S µs 200 µs 350 µs 600 µs 800 µs 1000 µs t (µs) 916.ppt / / KK

17 Maximální hodnoty parametrů blesku v závislosti na LPL první krátký výboj blesku parametry proudu označení jednotka vrcholová hodnota proudu I ka náboj krátkého výboje Q první C specifická energie W/R MJ/Ω Časové parametry T 1 /T2 µs/µs následný krátký výboj blesku parametry proudu označení jednotka vrcholová hodnota proudu I ka střední strmost di/dt ka/µs parametry času T 1 /T2 µs/µs dlouhý výboj blesku parametry proudu označení jednotka náboj dlouhého výboje parametry času parametry proudu náboj výboje Q dlouhý T dlouhý výboj blesku označení Q výboje C s jednotka C I I I 200 I 300 II ,6 II 37,5 150 II 150 II 225 LPL 10/350 LPL 0,25/100 LPL 0,5 LPL III III III III , IV IV IV IV podle: ČSN EN

18 ČSN EN Řízení rizika

19 Škody a ztráty na stavbách podle různých míst úderu blesku Místo úderu Příklad Příčina poškození Typ poškození Typ ztráty Stavba D1 L1, L4 2 S1 D2 L1, L2, L3, L4 D3 L1 1, L2, L4 V blízkosti stavby S2 D3 L1 1, L2, L4 Inženýrská síť připojená ke stavbě S3 D1 D2 L1,L4 2 L1, L2, L3, L4 D3 L1 1, L2, L4 V blízkosti inženýrské sítě S4 D3 L1 1, L2, L4 1 2 v případě nemocnic a staveb s nebezpečím výbuchu v případě zemědělských staveb (ztráta zvířat)

20 ČSN EN Řízení rizika Metodika stanovení rizika Hodnoty přípustného rizika R T R x = N x P x L x R R T typ ztrát R T význam L roční ztráty zranění nebo smrt osob lidského života L roční výpadky výpadky služeb služeb L roční ztráty ztráta nenahraditelných kulturních památek kulturních památek ČSN EN L 4 hospodářské ztráty zjištěné vlastníkem nebo projektantem / 2964

21 ČSN EN

22 ČSN EN Hmotné škody na stavbách a nebezpečí života Rozsah platnosti Tato norma EN obsahuje požadavky na vnější ochranu budov před fyzickými škodami a požadavky na ochranu před zraněním osob dotykovým a krokovým napětím v blízkosti vnějšího systému (viz. ČSN EN ). Norma ČSN EN platí pro: projektování, instalaci, revizi a údržbu systémů ochrany objektů před bleskem (budov, staveb, konstrukcí bez ohledu na jejich výšku) dosažení ochranných opatření před zraněním osob dotykovým nebo krokovým napětím.

23 ČSN EN Hmotné škody na stavbách a nebezpečí života Úvod ČSN část 3 se zabývá návrhem vnější ochrany před bleskem (hromosvodem). Systém ochrany před bleskem (LPS) se skládá z vnější a vnitřní ochrany. Vnější ochrana by měla chránit objekt před požárem nebo mechanickými účinky bleskového proudu a také osoby nacházející se uvnitř nebo vedle objektu, před zraněním nebo smrtí v důsledku průchodu bleskového proudu. Hromosvod - protipožární ochrana budov Funkce vnější ochrany- hromosvodu jsou tyto: zachycení přímého úderu blesku do objektu jímací soustavou; bezpečné svedení bleskového proudu do uzemňovací soustavy systémem svodů; rozvedení bleskového proudu v zemi uzemňovací soustavou.

24 ČSN EN Hmotné škody na stavbách a nebezpečí života Vnější systém ochrany před bleskem Jímací soustava Hlavní úlohou jímací soustavy v systému LPS by mělo být ochránit žádané prostory objektu před přímým úderem blesku. Jímací soustava by měla být projektována tak, aby zabránila nekontrolovatelným úderům blesku do chráněného objektu. Všechny vodivé konstrukce, které jsou součástí vnitřní ochrany před bleskem, střešní nadstavby, klimatizační jednotky (včetně všech jejich přívodů) by neměly být připojeny na vnější jímací soustavu. Nelze-li toho dosáhnout, pak je nutno počítat se zavlečením dílčích bleskových proudů do chráněného objektu a osazením svodičů bleskových proudů na každé vedení, které vstupuje do objektu. Správným dimenzováním jímací soustavy budou kontrolovaně sníženy účinky bleskového proudu při úderu blesku do objektu..

25 ČSN EN Hmotné škody na stavbách a nebezpečí života Vnější systém ochrany před bleskem Jímací soustava může být sestavena z následujících komponentů, které mohou být spolu vzájemně kombinovány: jímací tyče; zavěšená lana a dráty (jímací vodiče); mřížové soustavy. Při stanovení polohy jímačů v systému LPS musí být věnována pozornost ochraně rohů a hran chráněného objektu. Toto platí především pro jímací soustavu na plochých střechách a horních dílech fasád. Jímače by měly být umístěny na rozích a hranách objektů. Pro návrh jímací soustavy mohou být použity tři metody: metoda valící se koule (členité objekty); mřížové soustavy (ploché střechy); metoda ochranného úhlu.

26 ČSN EN Přípustné metody návrhu jímací soustavy poloměr třída valící se metoda ochranného úhlu oka mřížové LPS koule r soustavy W (m) I x 5 40 II x III I II III IV 15 x h 1 (m) IV x 20 h 1 : r : : výška jímací soustavy od povrchu poloměr valící se koule ochranný úhel h 1 r ochranný prostor

27 ČSN EN Hmotné škody na stavbách a nebezpečí života Vnější systém ochrany před bleskem r r r S1329 jímací soustava 1329.ppt / / ESC

28 ČSN EN Hmotné škody VOLTÍK na 2010 stavbách i-centera nebezpečí života Vnější systém ochrany před bleskem (pro vysoké budovy > 60 m) rozměr mříže w h 1 r valící se koule h 2 H uzemňovací systém soustava svodů I II III IV 20 m 30 m 45 m 60 m 5 x 5 m 10 x 10 m 15 x 15 m 20 x 20 m / 660_a

29 LPZ definované pomocí LPS (IEC ) dostatečná vzdálenost S1 S3 LPZ 0 A s S4 45 r SPD 0 A /1 s LPZ 1 43 r S2 LPZ 0 B LPZ 0 B 45 SPD 0 A /1 Ekvipotenciální pospojování proti blesku SPD proti blesku pomocí SPD Typ 1 LPZ Zóna ochrany před bleskem SPD Přepěťové ochranné zařízení r Poloměr valící se koule 4 1 Stavba S1 Úder do stavby 2 Jímací soustava S2 Úder v blízkosti stavby 3 Soustava svodů S3 Úder do inženýrské sítě připojené ke stavbě 4 Uzemňovací soustava S4 Úder v blízkosti inženýrské sítě 5 Vstupující inženýrské sítě připojené ke stavbě

30 LPZ definované pomocí ochranných VOLTÍK 2010 opatření i-center proti LEMP (IEC ) S3 S4 46 r SPD 0 A /1 LPZ 0 A LPZ 0 B S1 LPZ 0 B 41 SPD 0 B /1 LPZ 1 SPD 1/2 LPZ d s SPD 1/2 43 d s LPZ 0 C r S2 Ekvipotenciální pospojování proti blesku SPD proti blesku pomocí SPD - Typ 1 / Typ 2 LPZ Zóna ochrany před bleskem SPD Přepěťové ochranné zařízení r Poloměr valící se koule d Bezpečný odstup 4 SPD 0 A /1 1 Stavba (LPZ 1) S1 Úder do stavby 2 Jímací soustava S2 Úder v blízkosti stavby 3 Soustava svodů S3 Úder do inženýrské sítě připojené ke stavbě 4 Uzemňovací soustava S4 Úder v blízkosti inženýrské sítě 5 Místnost (stínění LPZ 2) připojené ke stavbě 6 Vstupující inženýrské sítě 46

31 Oddálený hromosvod DEHNiso Combi sada DEHNiso Combi s lanem (S = 50 mm²) stožár s jímačem, úhelníkem a výložníkem 4 x obj.č průvěs lana 100 mm 4,7 m 1 m max. délka 2,5 m s vzdálenost 10 m s

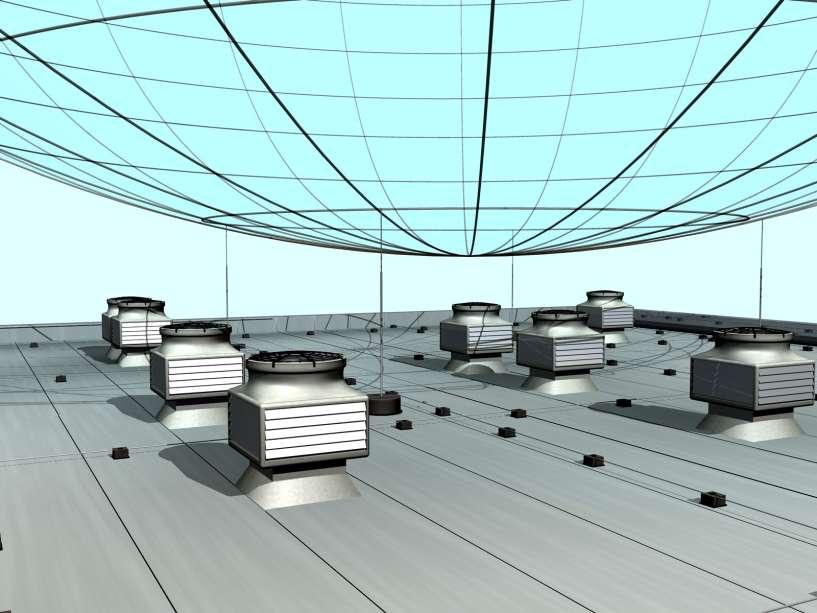

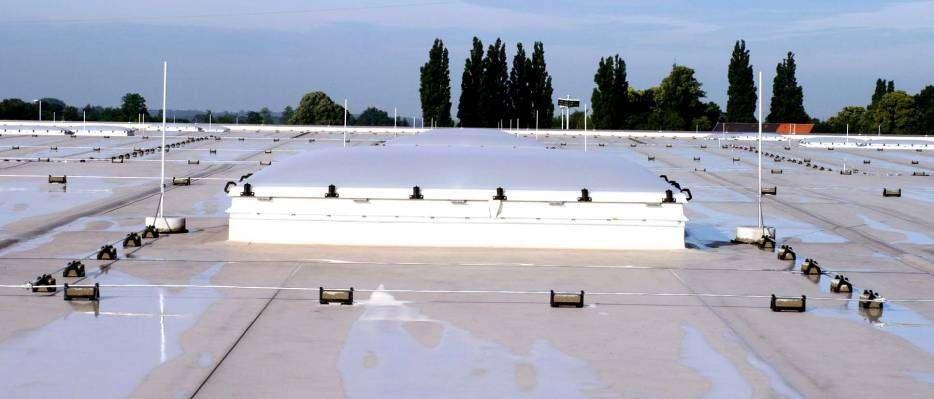

32 Jímací soustava paralelně umístěné jímací tyče r poloměr valící se koule 20 cm Quelle: Blitzschutzbau Wettingfeld, Krefeld / S4443_b

33

34 Ochrana kovové atiky, když nemá VOLTÍK dostatečnou 2010 i-center tloušťku materiálu (boční pohled) r poloměr valící se koule kovová atika jímací soustava / S3459

35 ČSN EN Hmotné staženo škody na z stavbách a nebezpečí života Vnější systém ochrany před bleskem jímací soustava na kovové střeše pomocný jímač valící se koule s rádiem r dle třídy ochrany před bleskem 2638_c Kovová střecha s dodatečným jímacím zařízením, které je se střechou vodivě spojeno 2638 / / K

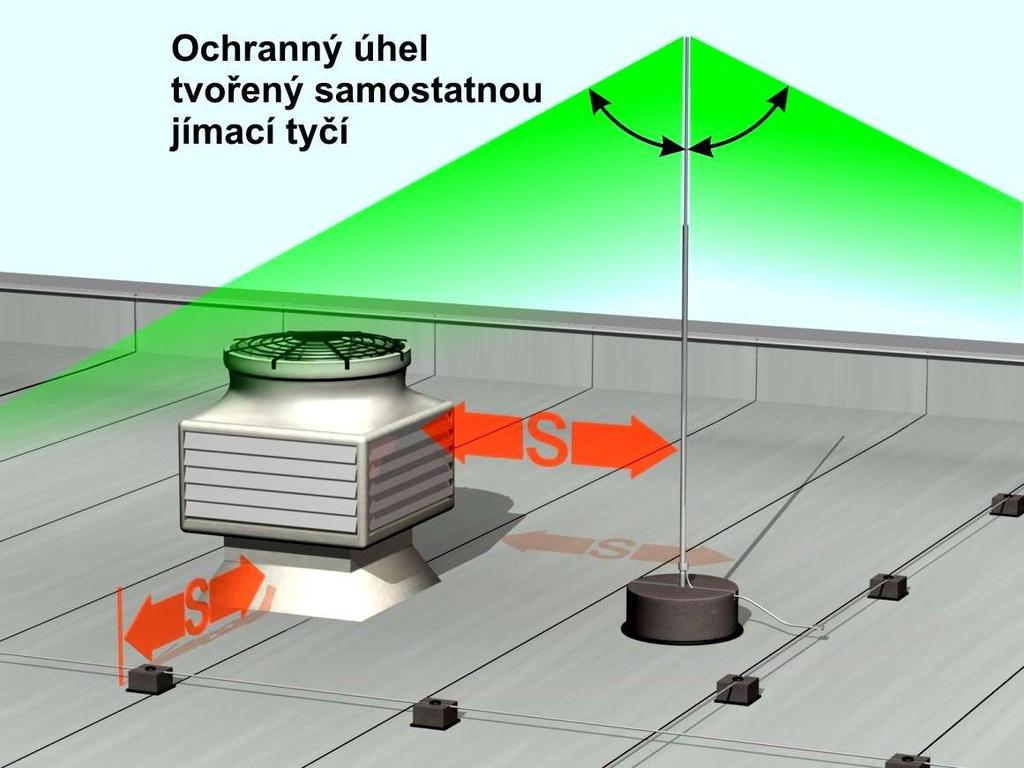

36

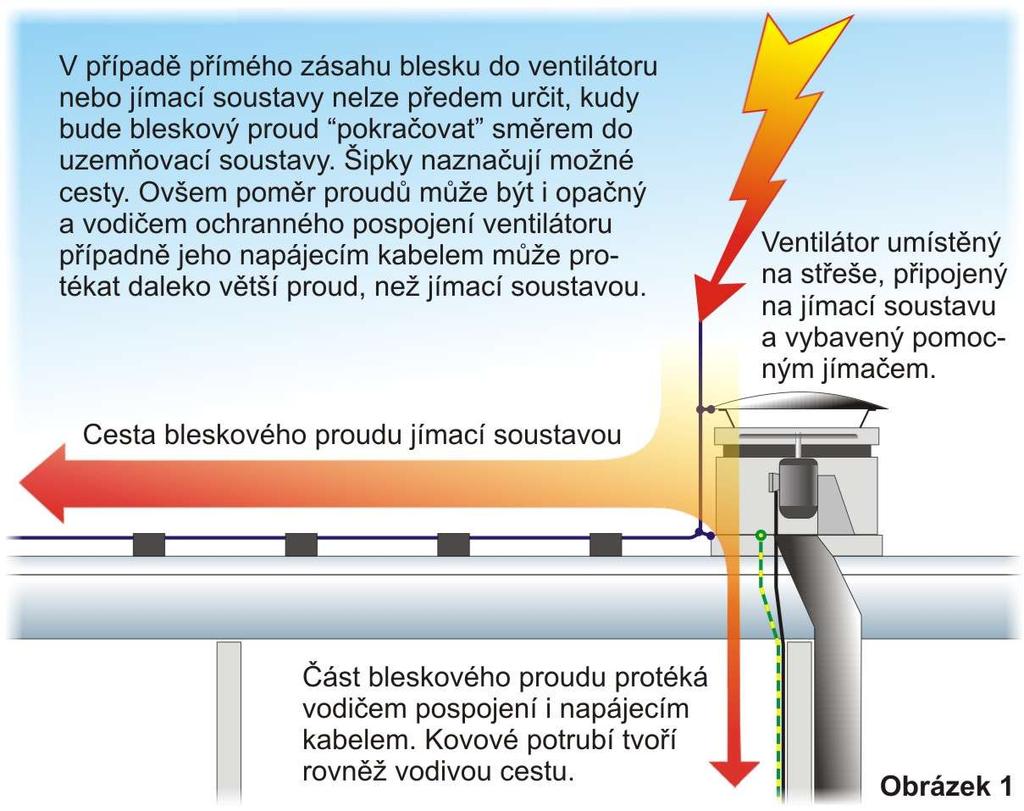

37

38 ČSN EN Hmotné škody na stavbách a nebezpečí života jímací soustava soustava pro menší elektrická zařízení vně objektu metoda ochranného úhlu α s jiskřiště vytváří rozdíl potenciálů S369 zavlečení dílčích bleskových proudů do objektu 369.ppt / / OB

39 Oddálený hromosvod VOLTÍK DEHNiso 2010 i-center Combi Zajištění tyčového jímače v betonovém podstavci pomocí distanční podpěry Pozn.: Tabulka ve zkráceném katalogu CZ 2007, str. 113 α ( ) h (m) a (m) ochranný úhel výška jímače délka ochranného pásma jímací tyč ze slitiny hliníku obj. č.: (délky 1 m) (délky 2 m) (délky 3 m) h distanční podpěra obj. č.: * délka distanční podpěry je závislá na dostatečné vzdálenosti s (m) klimatizace betonový podstavec vč. podložky z PVC obj. č.: _g Lit.: ČSN EN a 2293 / / KK

40 Stanice mobilních operátorů princip návrhu svodu za pomoci systému DEHNiso Combi S nutno dodržet dostatečnou vzdálenost anténa s anténní stožár s vyrovnání potenciálů

41 Jímací tyč s výložníkem - DEHNiso Combi příklad uchycení ke komínu výložník * obj.č.: jímací tyč např. obj.č.: kovové vložkování komínu h 2 * délka výložníku je závislá na dostatečné vzdálenosti, činitel materiálu k m = 0,7 držák tyče pro sedlovou střechu obj.č.: co nejkratší spojení s vyrovnáním potenciálů

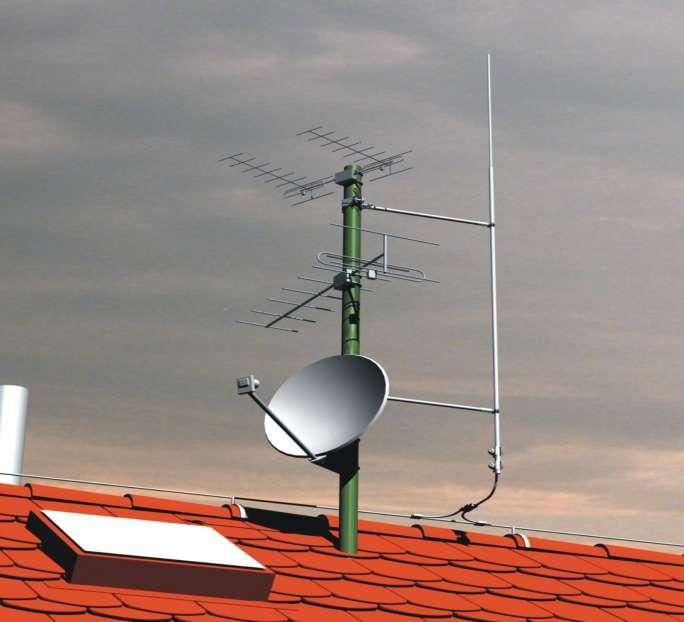

42

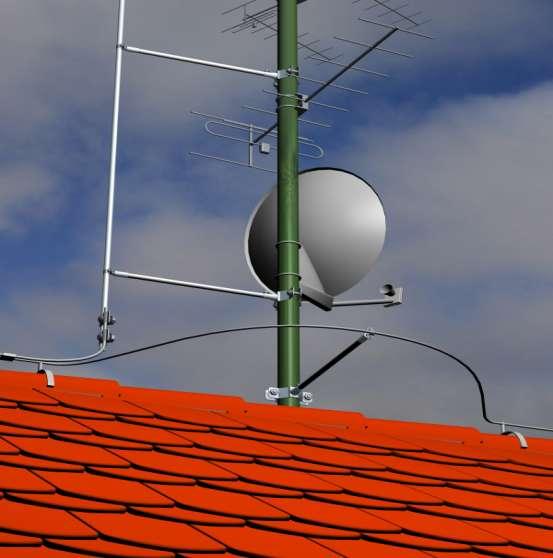

43

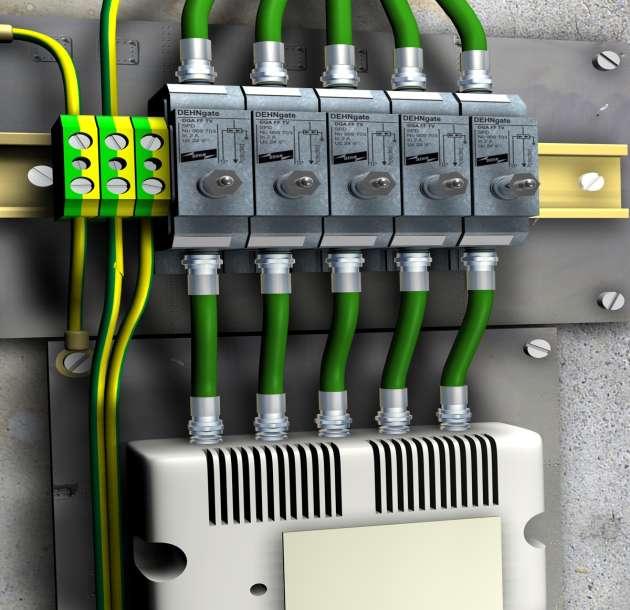

44

45

46 ČSN EN Elektrické a elektronické systémy ve stavbách

47 Ohrožení bleskem ca úderů blesku v Německu za rok* ABC Company MCR Data Telefon 110 kv 400/230 V TV Mobilní síť *Zdroj: BLIDS, Siemens AG, Auswertung / S1320

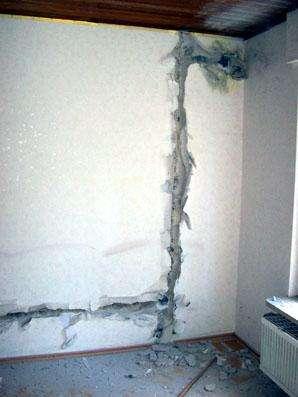

48 Úder blesku do sousedního VOLTÍK objektu 2010 i-center a přeskok do hlavní budovy, obývací pokoj / 4398_c

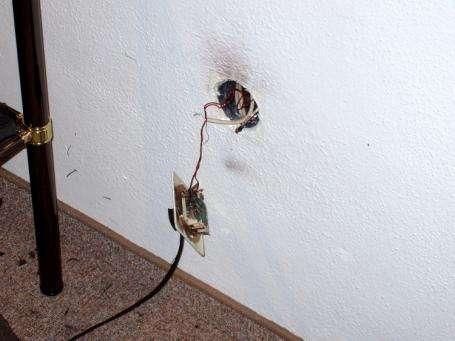

49 Škody způsobené bleskem na zásuvce / S2678_b

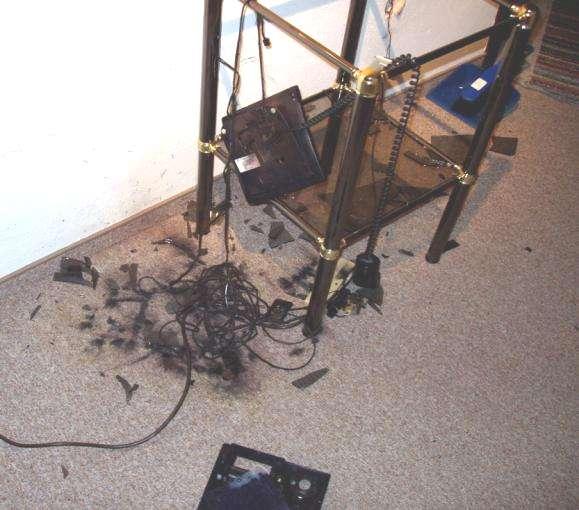

50 Škody způsobené bleskem na telefonu / S2678_c

51 Původ přepětí způsobeného bleskem přímý a blízký úder: 1 Úder do vnější ochrany před bleskem 2a 2b 1a 1b Úbytek napětí na rázovém zemním odporu R st Indukované napětí ve smyčkách 1 L1 L2 L3 PEN 20 kv vzdálený úder: 2c 2a Úder do venkovního vedení 1b 2b Indukované špičky z úderů mrak-mrak Informačně - technický systém R st 1a síť nízkého napětí 2c Pole kanálu blesku / S535

52 Galvanická vazba LPL Vrcholová hod. proudu ka I 200 II 150 III - IV 100 Lit.: ČSN EN i î tvar vlny 10 / 350 µs t PAS û E = î R st R st příklad: û E = 100 ka 1 = 100 kv / S88

53 Galvanická vazba rozdíl potenciálu v objektu 100 ka 20 kv 230 V 100 kv 100 kv 230 V 100 kv / S1500

54 Parametry bleskového proudu Parametr LPL I II III-IV Imp. proud I (ka) spec. energie W/R (MJ/ ) 10 5,6 2,5 náboj Q Impuls (As) náboj Q Langzeit (As) efektivita 98% 95% 80-90% Lit.: ČSN EN : , Tab. 4

55 Rozdělení bleskového proudu 100% vnější ochrana před bleskem 50% informační síť napájecí síť EP 50% zemnící soustava

56 Vyrovnání potenciálu bleskového VOLTÍK 2010 proudu i-center na vstupujících vodičích HEP Vyrovnání potenciálu LPZ 0 LPZ 1 230/ 400 V voda plyn topení potrubí s katodickou ochranou Z základový zemnič vnější ochrana před bleskem / S532_b

57 Indukční vazba Datová zás. Napájecí zás. Indukční smyčka Datové rozvody Lit.:... síť nízkého napětí

58 ČSN EN Rozdělení bleskového proudu DEHNventil trafostanice po 25 ka budova M TNC 100 ka po 25 ka 75 ka 25 ka 100 ka vnější ochrana před bleskem 200 ka 100 ka 1971 / / OB

59 ČSN EN koordinace nasazení svodičů bleskových proudů a svodičů přepětí Zdroj rušení Přenosové cesty Snížení rušení LPZ 1 LPZ 2 LPZ 3 Koordinace izolace 6 kv 4 kv 2,5 kv 1,5 kv 1,5 kv Napájecí síť nn Zkušební vlna10/350 µs Metoda koordinace LPZ Metoda koordinace xx x při použití DV není nutná Odolnost def. impulz. Délka kabelu / omezovací indukčnost výdržným napětím Koncové zařízení Řady svodičů Koordinační kódy x 1 Není nutná 1,5kV Odolnost proti rušení 2 Informačně-technická síť S1737 staženo Zbytkové z rušení Zbytkové rušení 1737.ppt / OB

60 ČSN EN ochranná sada pro napájecí systémy na rozhraní zón bleskové ochrany (LPZ) LPZ 0 LPZ 1 LPZ terminál svodič bleskových proudů ČSN EN ČSN EN /350 µs svodič přepětí ČSN EN ČSN EN /20 µs svodič přepětí ČSN EN ČSN EN ,2/50 µs; 8/20 µs hybridní generátor koncové zařízení ČSN EN ,2/50 µs; 8/20 µs hybridní generátor W î, Q, R DEHN + SÖHNE / protected Hasse, P.: by Lightning ISO 16016Protection / Surge Protection - State of Technique and Practise 2 nd June, 2004, Prague

61 DEHNventil M - koordinace DEHNguard M S- Protector PR > 5 m Koncové zařízení DEHNguard M > 5 m DEHNrail M PR 5 m Koncové zařízení DEHNventil M > 5 m DEHNflex M HR 5 m Koncové zařízení Koncové zařízení

62 EMC koncepce zón ochrany před bleskem LEMP LPZ 0 A jímací soustava LPZ 0 B M vyrovnání potenciálu bleskového proudu svodič bleskových proudů místní vyrovnání potenciálu svodič přepětí svod ventilace LPZ 1 stínění místnosti LPZ 3 LEMP LEMP koncové zařízení LPZ 2 LPZ 0 A LPZ 0 B Napájení 230/400V LPZ 2 LPZ 0 C datová síť SEMP LPZ 1 armovací železa základový zemnič / S659_d

63 Zatížení pojistek bleskovým a následným proudem 100% 10 / 0,4 kv 50% PEN HAK kwh 50% % 50% / 2843_d

64 Při nedostatečném omezení VOLTÍK následného 2010 i-center proudu není záruka nepřerušných dodávek energie Vybavení pojistek při nedostatečném omezení následného proudu transformátor pojistky vysoký následný proud Klasické jiskřiště bez schopnosti omezení následného proudu Zapálení jiskřiště impulsem blesku nebo jiným přepětím / 2644_b

65 Nová Red / Line DEHNventil modular Jednoduché vyjmutí modulu díky pojistným tlačítkům. Mechanické kódování modulu a patice pro jistotu při použití / S4549_c

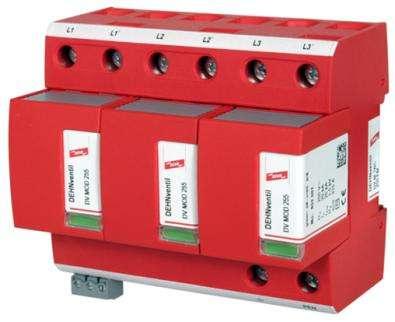

66 Nová Red / Line DEHNventil modular Nulový unikající proud díky mechanické signalizaci funkce či poruchy. Přepínací kontakt pro dálkový dohled nad stavem. Bez unikajících proudů vhodné pro umístění před elektroměrem / S4549_b

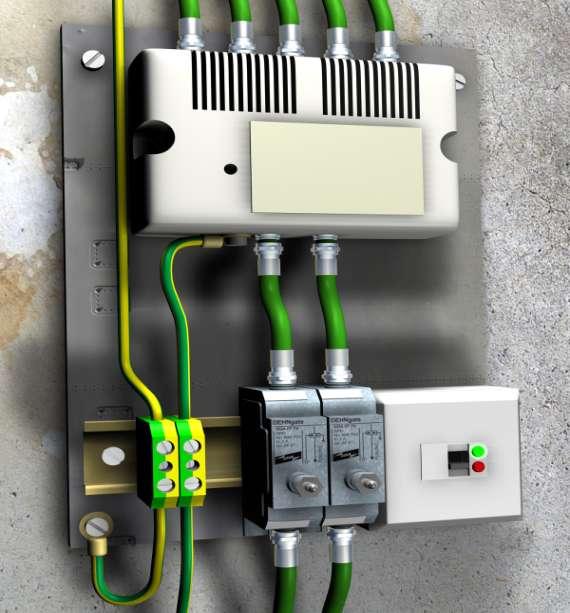

67 Red / Line DEHNguard modular Svodič přepětí Typ 2 DEHNguard S (FM) DEHNguard M TN 275 (FM) DEHNguard M TT 2P 275 (FM) DEHNguard M TNC 275 (FM) DEHNguard M TNS 275 (FM) DEHNguard M TT 275 (FM) / S4550

68 Ochrana před přepětím atmosférického nebo spínacího původu svodič přepětí Typ 3 Bulletin IP ILPC 2010 JAH

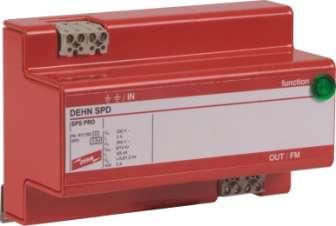

69 Svodič přepětí, Typ 3 pro nasazení v rozváděčích SPS - Protector DEHNrail M 2P (FM) DEHNrail M 4P (FM) Bulletin IP ILPC 2010 JAH / S2650_a

70 Vlastnosti produktové řady DEHNrail modular (DR M...) max. provozní proud 25 A nízká ochranná úrov.l k N a L/N k PE mechanický kontrolní terčík, žádný klidový odběr Bulletin IP ILPC 2010 JAH / S4539_b

71 Svodič přepětí, Typ 3 nasazení u spotřebiče DEHNprotector DEHNsafe ÜS Modul STC Bulletin IP ILPC 2010 JAH / S2650_b

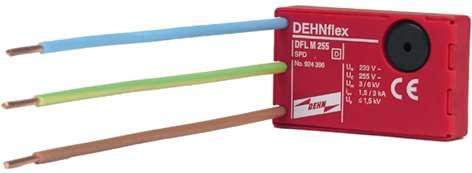

72 DEHNflex M Svodič přepětí, Typ 3 vejde se do každé 60 mm zásuvkové krabice pro dovybavení stávajících aplikací akustická signalizace flexibilní připojení * SPD Typ 3 dle EN Bulletin IP ILPC 2010 JAH / 3361_a

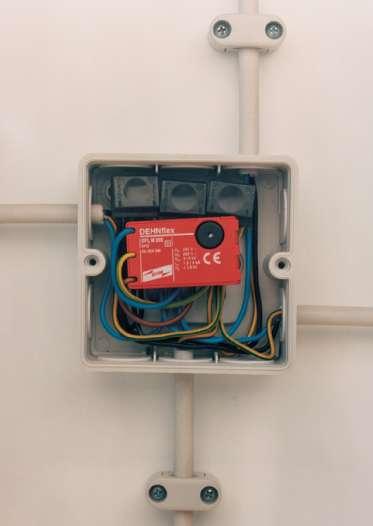

73 DEHNflex M příklad použití použití v krabicích s vysokým krytím použití u zásuvek Bulletin IP ILPC 2010 JAH / 3361_d

74 Třídy svodičů Yellow / Line Bulletin 2008

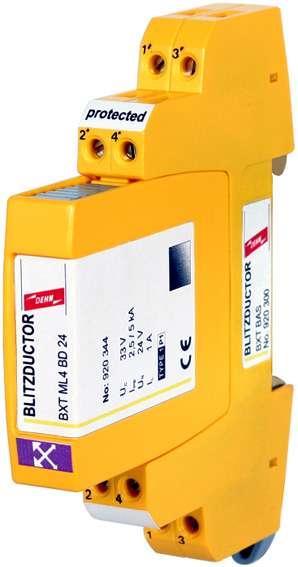

75 BLITZDUCTOR XT kombinovaný svodič s mimořádnými vlastnostmi extra šetřící místo: chrání 4 žíly v šířce jen 12 mm extra výkonný: bleskový proud 4 x 2,5 ka (10/350 µs) extra účinný: koordinace energie s koncovým zařízením extra inteligentní: s LifeCheck kontrola svodiče extra universální: základní díl pro všechny ochranné moduly extra bezpečný: snadná výměna modulů bez přerušení obvodu Bulletin 2008

76 Příklad instalace přepěťových ochran dle koncepce zón ochrany před bleskem LPZ LPZ 0 A Přímý úder blesku - bleskový proud (10/350 µs) LPZ 0 B C1 KZ LPZ 3 T3 (III) LPZ 2 C2 T2 (II) LPZ 1 D1 T1 (I) Lit.: CLC/TS : [3] Bulletin 2008

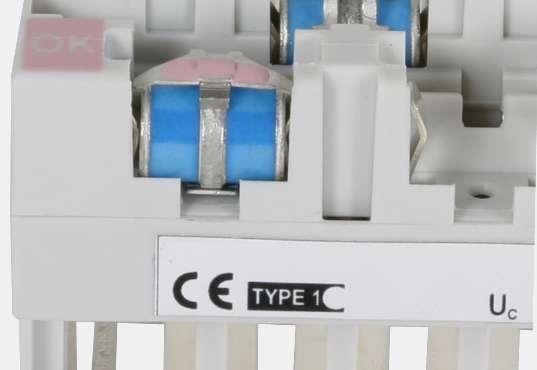

77 Třídy svodičů Yellow / Line (celkové zatížení) kategorie D1 C2 symbol Tvar vlny 5 ka (10/350 µs) 5 ka (8/20 µs) C1 3 0,5 ka (8/20 µs) Bulletin 2008

78 Koordinace mezi svodičem - svodičem VOLTÍK 2010 koncovým i-center zařízením dle CLC/TS : [3] I IN1 I p1 I IN2 I p1 I INKZ KZ U IN1 U p1 U IN2 SPD 1 SPD 2 U p1 U INKZ Koncové zařízení Poznámka: U IN2, U INKZ I IN2, I INKZ U p I p napětí naprázdno generátoru proud nakrátko generátoru ochranná úroveň propustnost impulsního proudu Bulletin 2008

79 Třídy svodičů Yellow / Line Co nového přináší uživateli označení třídy svodičů? propustnost přepěťové ochrany jaké místo nasazení je smysluplné energetickou koordinaci ochrannou úroveň (omezení energie) Poznámka : Samozřejmě při neopomenutí ostatních parametrů zařízení jako je proud, napětí, frekvence a typ konektorů. Bulletin 2008

80 Třídy svodičů Yellow / Line ohrožení (8/20) nebo (10/350) I (ka) 2,5 2 TYPE 1 EMC (x 1) Spínací přepětí (x 10) Nepřímé účinky blesku Přímé účinky blesku (x 100) (x 2500) 1,5 1 0,5 TYPE 2 TYPE 3 TYPE Bulletin 2008 t (µs)

81 Třídy svodičů Yellow / Line význam označení tříd svodičů propustnost přepěťové ochrany Puzzle zobáček Ve svodiči je integrovaný člen pro koordinaci s dalším svodičem přepětí (puzzle otvor) Puzzle otvor Svodič je koordinován s předchozím svodičem, (puzzle zobáček) Bulletin 2008 Impulzní odolnost koncového zařízení dle ČSN EN

82 Význam označení u svodičů VOLTÍK Yellow 2010 / Line i-center Ochranná úroveň pro koncová zařízení P1 - P4 (ČSN EN ) symbol třída / U zkuš. ochranné působení příklady P1 1 / (0,5 kv) univerzální P2 2 / (1 kv) pro koncové přístroje s vylepšenou odolností P3 P4 3 / (2 kv) 4 / (4 kv) pouze pro velmi robustní zařízení Žádný symbol bez deklarovaných vlastností V jednotlivých případech může být odolnost koncových zařízení odlišná! Bulletin 2008

83 Třídy svodičů Yellow / Line Příklady Třídy svodičůoznačení Y/L Význam Svodič bleskových proudů, dostatečný ochranný účinek? Není koordinovatelný s následnými svodiči. Svodič bleskových proudů, dostatečný ochranný účinek? Je koordinovatelný s následnými svodiči. Kombinovaný svodič, svodič bleskového proudu vhodný pro ochranu koncových zařízení. Svodič přepětí pro ochranu koncových zařízení, svodič bleskového proudu je zapojen před svodičem přepětí. Bulletin 2008

84 Yellow / Line výběr podle následujících parametrů rozhraní rozváděč Technika připojení Požadavky rozhraní, Přenos parametrů: napětí, proud, frekvence Uzemnění chráněného systému Odolnost koncového zařízení 1 Místo instalace, Stanovení zón ochrany před bleskem, např. sváděné energie Bulletin 2008

85 Univerzální kabeláž ochrana před přepětím pro techologickou místnost objekt LPZ 1 technologická místnost (TM) k pracovišti kabeláž TP LPZ 2 HUB ohrožení k ústředně JY(ST)Y linka ISDN JY(ST)Y router H EP EP server PR TM HR Bulletin 2008

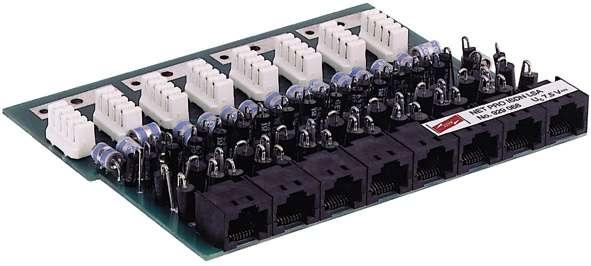

86 NET-Protector NET PRO ISDN... chrání 8 portů jednoho ISDN S0-rozhraní integrovaná ochrana dálkového napájení Patch-panel-varianta Typ:... LSA NET PRO TC... chrání 8 portů jednoho analogového nebo digitálního rozhraní s dálkovým napájením ochrana proti vlivům střídavého proudu varianta pro 1 PP a 2 PP možnost zabudování NET-Protector do stávajícího zařízení varianta- dovybavení také pro vedení opouštějící budovu Bulletin 2008

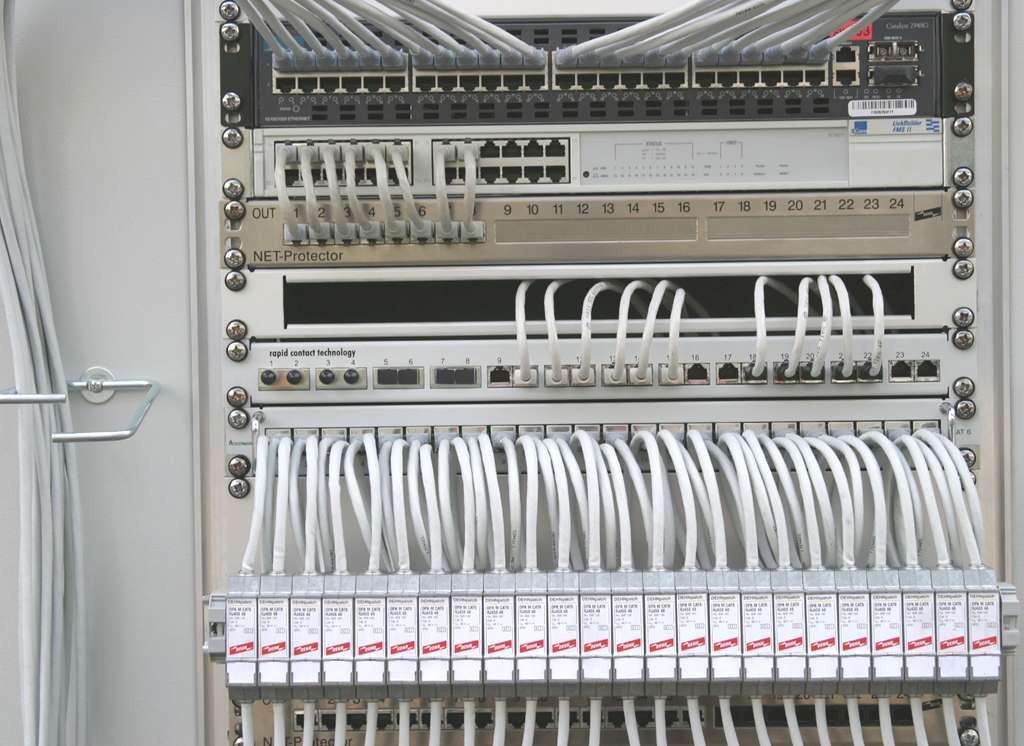

87 NET-Protector Příklad instalace: 19" rozváděč pole Patch nechráněné kabely Patch provedení pole chráněné zařízení HUB chráněné kabely Patch Bulletin 2008

88 Svodič přepětí pro telekomunikace DEHNpatch DPA M CAT 6 RJ45S 48 X/1 obj.č DEHNpatch chrání aktivní komponenty sítí před přechodnými přepětími způsobenými bleskovými proudy nebo spínacím přepětím. Bulletin 2008

89 Svodič přepětí pro telekomunikace DEHNpatch DPA M CAT 6 RJ45S 48 X/1 obj.č ochrana všech párů: max. trvalé napětí U c = 48 V (EN 50173) jmen. proud I L = 200 ma jmen. impuls. proud I sn = 2,5 ka ochranná úroveň U p 130 V (žíla-žíla) U p 600 V (žíla-zem) délka: 500 mm délka: 2500 mm uzemnění přes montážní lištu umístění na rozhraní zóny LPZ 0 B /1 Bulletin 2008 uplatnění např. pro: gigabitový Ethernet Power over Ethernet digitální telekomunikaci kategorie 6 dle ISO/IEC 11801

90 DEHNpatch kabel Patch s přepěťovou ochranou pro kategorii 6 HUB / Switch chráněná strana panel Patch nechráněná strana Bulletin ks DEHNpatch na montážní liště TS rámu

91 DEHNpatch příklad použití Bulletin 2008

92 BLITZDUCTOR další vývoj pro Vaše aplikace BLITZDUCTOR XT 2006 BLITZDUCTOR CT 1995 BLITZDUCTOR KT 1984 Bulletin 2008

93 BLITZDUCTOR XT BXT ML4 B Modul svodiče bleskového proudu pro všechna použití. Kombinovaný s následným svodičem TYP 2. Hlídání svodiče systémem LifeCheck 4-pólový vyrovnání potenciálů bleskového proudu pro LPZ 0 A -1 a vyšší Typ Obj.č. Třída svodiče U C I L B V 1 A Bulletin 2008

94 BLITZDUCTOR XT BXT ML4 BE Kombinovaný modul svodiče, který šetří místo, je určen pro ochranu 4 žil. Vyrovnání potenciálů rovněž i nesymetrických rozhraní. Hlídání svodiče systémem LifeCheck Optimální ochranný účinek pro 4 žíly Pro LPZ 0 A -2 a vyšší Typ Obj.č. Třída svodiče U C I L BE 5 BE 12 BE 24 BE 48 BE 60 BE V 15 V 33 V 54 V 70 V 180 V 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A Bulletin 2008

95 BLITZDUCTOR XT BXT ML4 BD Kombinovaný modul svodiče, který šetří místo, je určen pro ochranu 2 párů symetrických rozhraní s galvanickým rozhraním. Hlídání svodiče systémem LifeCheck Optimální ochranný účinek pro 2 páry Pro LPZ 0 A -2 a vyšší Typ Obj.č. Třída svodiče U C I L BD 5 BD 12 BD 24 BD 48 BD 60 BD V 15 V 33 V 54 V 70 V 180 V 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A Bulletin 2008

96 BLITZDUCTOR XT BXT ML4 BC Kombinovaný modul svodiče pro ochranu až 4 uzemněných žil pro celkové vyrovnání potenciálu. Kontrola svodiče systémem LifeCheck Optimální ochranný účinek pro až 4 žíly Pro LPZ 0 A -2 a vyšší Typ Obj.č. Třída svodiče U C I L BC 5 BC V 33 V 0,5 A 0,5 A Bulletin 2008

97 BLITZDUCTOR XT BXT ML4 BE C Kombinovaný modul svodiče, který šetří místo, pro ochranu 2 párů symetrických rozhraní se vstupními ochrannými diodami, proudových obvodů (TTY) a s opticky oddělenými vstupy. Hlídání svodiče systémem LifeCheck Dodatečná vazba ke koncovému zařízení Pro LPZ 0 A -2 a vyšší Typ Obj.č. Třída svodiče U C I L BE C V 0,1 A Bulletin 2008

98 BLITZDUCTOR XT BXT ML4 BD HF Kombinovaný modul svodiče pro ochranu 2 párů vysokofrekvenčních systémů Bus nebo přenos videa. Hlídání svodiče systémem LifeCheck Minimální ovlivnění signálu Pro LPZ 0 A -2 a vyšší Typ Obj.č. Třída svodiče U C I L BD HF 5 BD HF V 33 V 0,5 A 0,5 A Bulletin 2008

99 BLITZDUCTOR XT BXT ML4 BD EX Modul svodiče přepětí, který šetří místo, pro ochranu 2 párů jiskrově bezpečných obvodů systémů Bus. ATEX v přípravě. Typ Obj.č. Třída svodiče U C I L BD EX V 0,5 A Univerzální instalace Hlídání svodiče systémem LifeCheck Zanedbatelně malá vlastní kapacita a indukčnost Pro LPZ 0 B -2 a vyšší Bulletin 2008

100 BLITZDUCTOR XT BXT ML4 BC EX Modul svodiče přepětí, který šetří místo, pro ochranu až 4 uzemněných jednotlivých žil a pro celkové vyrovnání potenciálu jiskrově bezpečných obvodů. ATEX v přípravě. Typ Obj.č. Třída svodiče U C I L BC EX V 0,5 A Pro vícežilové obvody MaR Hlídání svodiče systémem LifeCheck Zanedbatelně malá vlastní kapacita a indukčnost Pro LPZ 0 B -2 a vyšší Bulletin 2008

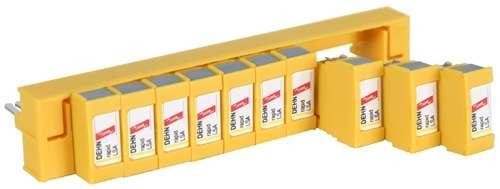

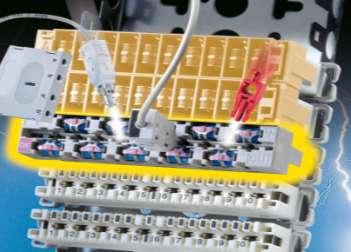

101 DPG DEHN - vyrovnání potenciálu skříní Ochranné moduly instalované v uzemňovacích páscích nemohou být lehčeji vyměněny. Různě kombinovatelné ochranné moduly Řada výrobků DPG LSA Možnosti instalace do skříně DPG Bulletin 2008

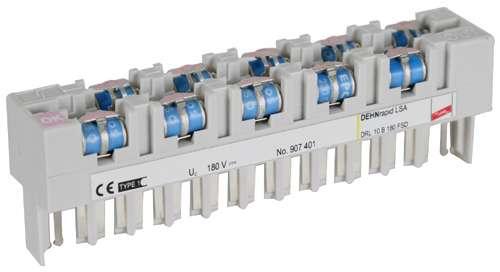

102 DRL 10 B 180 FSD Univerzální svodič bleskového proudu 2,5 ka / na žílu U c = 180 V DC I l = 400 ma Oddělovací kontakty Uzemnění Pro rozpojovací lišty LSA Výbojkové bleskojistky koordinované se všemi ochrannými moduly DRL Bulletin 2008

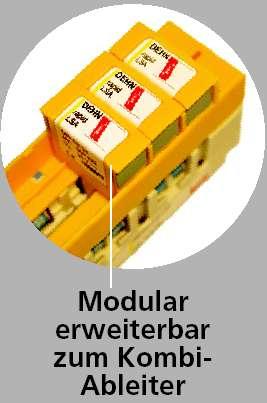

103 Systém DRL rozšíření jednotlivých kombinovaných svodičů DRL XX XXX... EF 10 DRL DRL 10 B TL 2 10DA LSA MB 2 10DA LSA Bulletin 2008 Modulární rozšíření kombinovaných svodičů

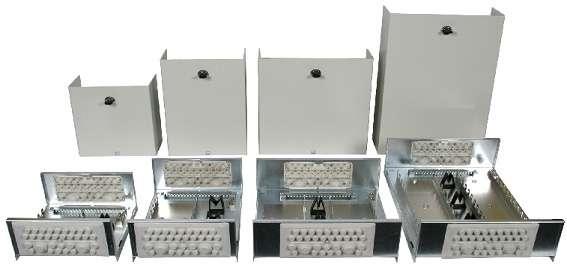

104 DPG Varianty Provedení Vrchní kryt se zámkem a klíčem Kryt - hrášková barva RAL 9002 Uzavřený nástěnný panel, pozinkovaný, barvy modré Krytí IP 40 dle DIN VDE 0470 část 1 Výška rozváděče pro instalaci přepěťových ochran Typ DPG LSA 30 P DPG LSA 60 P DPG LSA 120 P DPG LSA 220 P Rozměry B x H x T Montážní lišty LSA pro 240 x 260 x 130 mm 240 x 350 x 130 mm 330 x 350 x 130 mm 1 x 3 LSA staženo 1 z x 6 VOLTÍK LSA 2010 i-center 2 x 6 LSA Bulletin x 500 x 130 mm 2 x 11 LSA
