AMPÉR Ochrana fotovoltaických zdrojů elektřiny před bleskem a přepětím

Rozměr: px
Začít zobrazení ze stránky:

Download "AMPÉR 2011. Ochrana fotovoltaických zdrojů elektřiny před bleskem a přepětím"

Transkript

1 AMPÉR 2011 Ochrana fotovoltaických zdrojů elektřiny před bleskem a přepětím Ing. Jiří Kutáč znalec Obor: elektrotechnika Specializace: Ochrana před p bleskem a přepp epětím Brno, Source: Tokyo Lightning Protection and Earthing System Corporation 2009 DEHN + SÖHNE / protected by ISO Solid Team 03/2008

2 Kniha Ochrana před bleskem a přepětím z pohledu znalců 2009 DEHN + SÖHNE / protected by ISO CUPS 2009 Ungarn / JKU

3 Fotovoltaická elektrárna Vysoká hodnota a dlouhá životnost zařízení Investice více než milióny Euro Zařízení musí být v provozu více než 20 let dlouhodobá investice Zařízení je financováno cizími zdroji-výroba el. energie je nutná k umořování půjčky Škody mohou vést ke zvýšení spoluúčasti na pojistce Vyšší náklady vlivem škod a časovými výpadky snižují rentabilitu podílu Ochranná opatření před bleskem a přepětím jsou nutná 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S4035_b

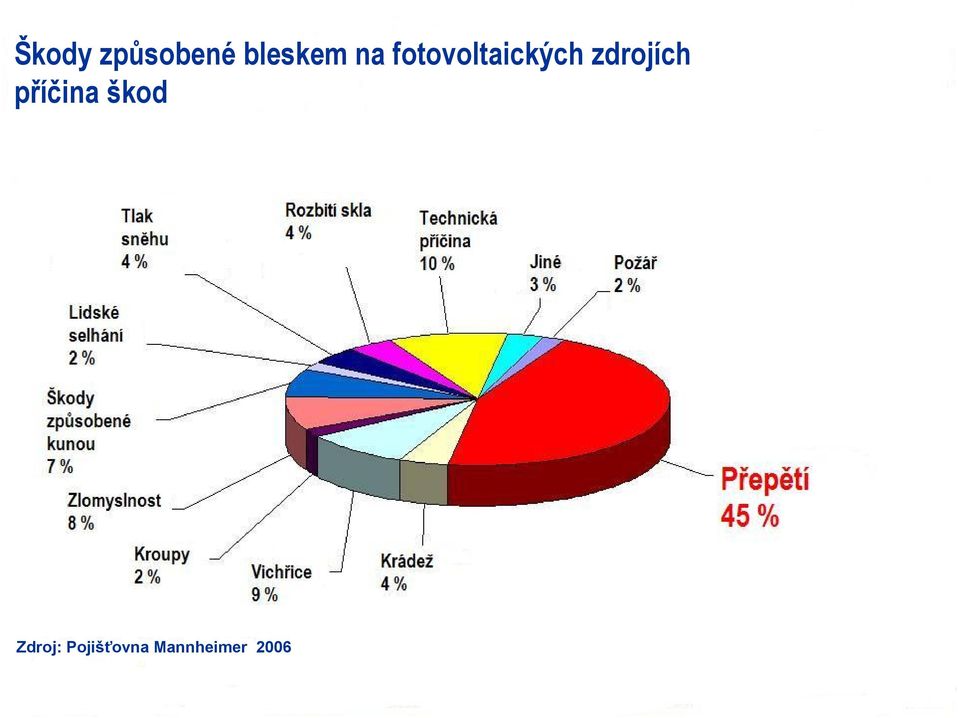

4 Škody způsobené bleskem na fotovoltaických zdrojích příčina škod Počet škod na fotovoltaických zdrojích nahlášených pojišťovně v průběhu let 2003 a 2005 Zdroj: Pojišťovna Mannheimer DEHN + SÖHNE / protected by ISO Photovoltaik - Blitzschäden / 4517_c

5 Škoda vzniklá úderem blesku na fotovoltaických panelech Úder do věže, která byla částečně poškozena a na které nebyl instalován hromosvod. Fotovoltaické panely cca. 10 kw byly částečně demontovány z důvodu poškození. Místo přiblížení: Atika / nefunkční kabel Zdroj: Inženýrská kancelář S. Biebel 2009 DEHN + SÖHNE / protected by ISO Photovoltaik Blitzschaden Pocking / 4177_b

6 Škoda vzniklá úderem blesku na fotovoltaických panelech Místo přiblížení: přeskok Atika / nefunkční kabel Zdroj: Inženýrská kancelář S. Biebel 2009 DEHN + SÖHNE / protected by ISO Photovoltaik Blitzschaden Pocking / 4177_c

7 Škoda vzniklá úderem blesku na fotovoltaických panelech Zdroj: Inženýrská kancelář S. Biebel Náhodné uzemnění nefunkčního kabelu na střeše pomocí upevňovacích šroubů fotovoltaických panelů DEHN + SÖHNE / protected by ISO Photovoltaik Blitzschaden Pocking / 4177_d

8 Škoda vzniklá úderem blesku na fotovoltaických panelech Diagnostika kabelu v místě přeskoku Zdroj: Inženýrská kancelář S. Biebel 2009 DEHN + SÖHNE / protected by ISO Photovoltaik Blitzschaden Pocking / 4177_e

9 Škoda vzniklá úderem blesku na fotovoltaických panelech Diagnostika kabelu v místě přeskoku Zdroj: Inženýrská kancelář S. Biebel 2009 DEHN + SÖHNE / protected by ISO Photovoltaik Blitzschaden Pocking / 4177_f

10 Škoda vzniklá úderem blesku na fotovoltaických panelech 3 měniče poškozeny přeskokem mezi vodičem PE plošným spojem Zdroj: Inženýrská kancelář S. Biebel 2009 DEHN + SÖHNE / protected by ISO Photovoltaik Blitzschaden Pocking / 4177_g

11 Chování přepěťové ochrany při přetížení SPD typu 2 s U C 0,5 U OC STC a s termodynamickým odpojením Porucha izolace fotovoltaického generátoru - stejnosměrná strana + - Porucha izolace - =? DEHN + SÖHNE / protected by ISO Photovoltaik - ÜSS / 5379_d

12 Příklad škody 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - ÜSS / 5379_d

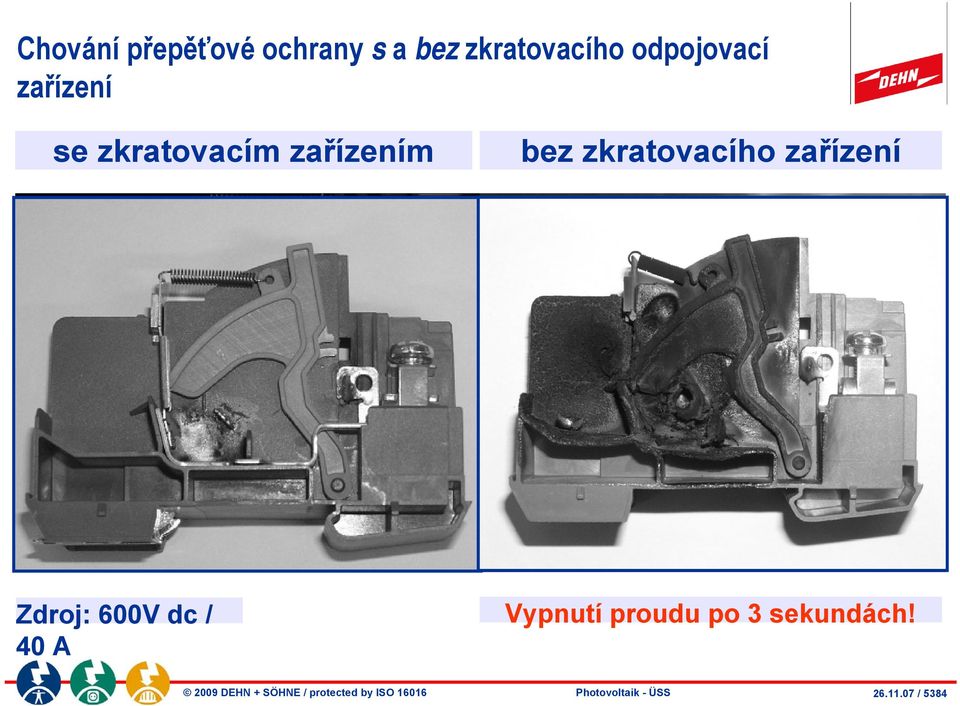

13 Chování přepěťové ochrany s a bez zkratovacího odpojovací zařízení se zkratovacím zařízením Zdroj: 600V dc / 40 A 2009 DEHN + SÖHNE / protected by ISO bez zkratovacího zařízení Vypnutí proudu po 3 sekundách! Photovoltaik - ÜSS / 5384

14 Porucha izolace generátoru - zkrat přepěťové ochrany na fotovoltaických panelech stejnosměrná strana měniče 2009 DEHN + SÖHNE / protected by ISO DEHNsupport Riziko

15 Škody způsobené bleskem na fotovoltaických panelech 2009 DEHN + SÖHNE / protected by ISO DEHNsupport Riziko

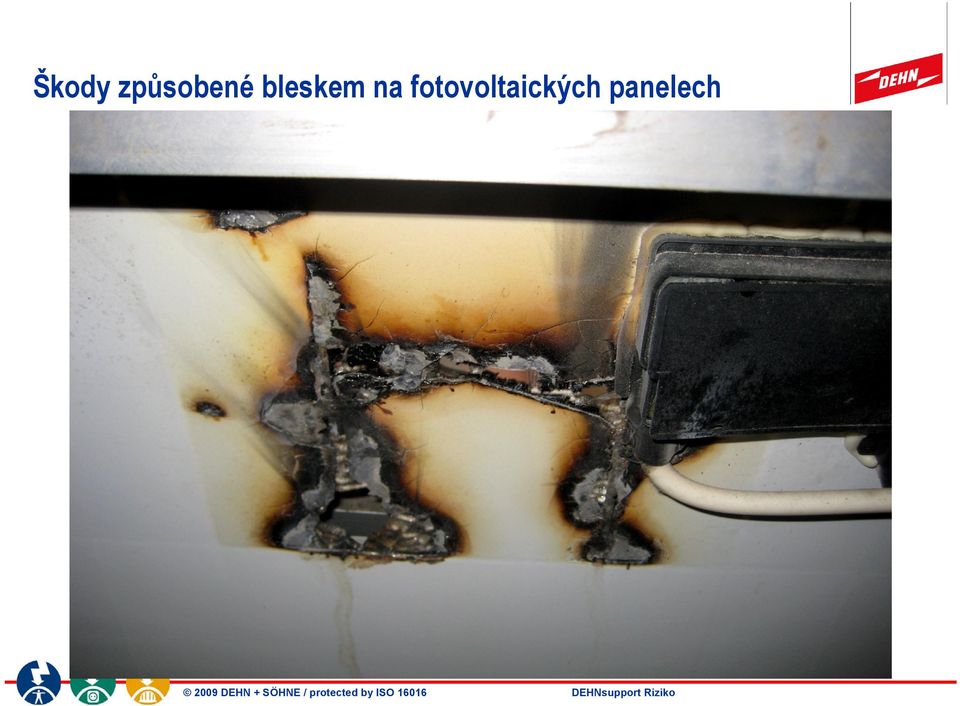

16 Škody způsobené bleskem na fotovoltaických panelech 2009 DEHN + SÖHNE / protected by ISO DEHNsupport Riziko

17 Škody způsobené bleskem na fotovoltaických panelech 2009 DEHN + SÖHNE / protected by ISO DEHNsupport Riziko

18 Škody způsobené bleskem na fotovoltaických měničích 2009 DEHN + SÖHNE / protected by ISO DEHNsupport Riziko

19 Škody způsobené bleskem na fotovoltaických měničích 2009 DEHN + SÖHNE / protected by ISO DEHNsupport Riziko

20 Škody způsobené bleskem na fotovoltaických měničích 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S3525_b

21 Fotovoltaické systémy na objektech s hromosvodem při dodržení dostatečné vzdálenosti s dostatečná vzdálenost s LPZ O0 A měnič pod střechou fotovoltaické Fotovoltaické panely panely měnič = SPD T2 SPD T2 ~ 3 2* LPZ SPD T1 SPD T2 SPD T2 svodič bleskových proudů DEHNventil svodič přepětí svodič přepětí DG M 275 obj. č. DEHNguard TNC/TNS svodič přepětí - DG M YPV SCI 1000 DEHNguard YPV SCI obj. č Síť nn 35 A, PS / HR SPD T1 1 nebude instalován, bude-li měnič do 5 m od HR Ö 2009 DEHN + SÖHNE / protected by ISO Photovoltaik_Solarkraftwerk

22 Fotovoltaické systémy na objektech s hromosvodem Rodinný dům fotovoltaický systém při nedodržení dostatečné vzdálenosti s nedodržení dostatečné vzdálenosti s dostatečná vzdálenost fotovoltaické panely SPD T1 3 d s měnič = ~ SPD T1 2* měnič pod střechou LPZ 11 LPZ 0 A 0A SPD T1 SPD T1 SPD T1 svodičbleskových proudů DEHNventil TNC/TNS Svodič svodič přepětí bleskových proudů DEHNventil DEHNguard TN/TNC/TNS DG M 275 obj. č svodič Svodičpřepětí bleskových proudů DEHNguard DEHNlimit- DLM - DG PV M YPV 1000 SCI 1000 obj. č Síť nn 35 A HR SPD T1 1 nebude instalován bude-li měničdo 5 m od HR DEHN + SÖHNE / protected by ISO Photovoltaik_Solarkraftwerk

23 Příklady velkých fotovoltaických elektráren Projekt: Solární park Brandis Projekt: Solární park Höslwang + Leipziger Land Projekt: Solární park Göttelborn Projekt: Solární zařízení Mühlhausen / Günching / Minihof 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S4034_a

24 Uzemňovací soustava pro otočné fotovoltaické zařízení na volném prostranství 13 m 30 m Křížová svorka v zemi Svod (Připojení: jímací soustavy k zemniči) Skříně generátorů Rozměr mříže 30 m x 13 m Drát FeZn 10 mm 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 4172_h1

25 Koncepce hromosvodní ochrany pro fotovoltaickou elektrárnu Valící se koule jímače Uzemnění 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 4039_d

26 Instalace rámových popř. šroubovaných konstrukcí 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 5832_f

27 Fotovoltaické zařízení na volném prostranství uzemnění 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 5832_b

28 Koncepce uzemnění Jednotlivé zemniče jsou spolu vzájemně spojeny do jedné uzemňovací soustavy, aby se zabránilo vzniku vysokých rozdílů potenciálů a došlo ke zlepšení celkového zemního odporu. Je prokázáno, že rozměry ok mříže od 20 m x 20 m až do 40 m x 40 m jsou ekonomicky a technicky smysluplné DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S4506_a

29 Mřížová uzemňovací soustava fotovoltaické elektrárny Velni nízkého zemního odporu společné uzemňovací soustavy bude dosaženo celkovým vzájemných spojení kovových kostrukcí. Celkový zemní odpor uzemnění 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S4506_b

30 Koncepce přepěťových ochran fotovoltaické elektrárny Např. DEHNventil M Typ DV M TNC 255 FM Např. DEHNlimit Typ DLM PV 1000 Např. DEHNguard M Typ DG M YPV SCI 1000 (FM) 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 4039_c

31 Fotovoltaická elektrárna Leipziger Land Instalace kombinovaného svodiče Typ 1 Instalace kombinovaného svodiče v zapojení V s kontaktem dálkové siganalizace v napájecí síti provozní budovy, ve které se nacházejí centrální měniče DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 4172_c

32 Oddálený hromosvod pro fotovoltaickou elektrárnu 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 5832_f

33 Oddálený hromosvod pro fotovoltaickou elektrárnu 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 5832_f

34 Otočné fotovoltaické zařízení 2009 DEHN + SÖHNE / protected by ISO Photovoltaik_Solarkraftwerk / 5364_a

35 Přehledové schéma otočné fotovoltaického zařízení na volném prostranství Skříně generátorů Moduly Uzemňovací soustava Šířka ok 20 x 20 m Vedení DC Ovládací vedení/komunikace Provozní budova 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 4036_b

36 Otočné fotovoltaické zařízení - Varianta 1 ochrana dvěma jímači Třída ochrany LPS III dva jímače Namontován v rohu šikmo pod úhlem 5 10 Varianta 1 Ocelová pata 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 5364_b

37 Otočné fotovoltaické zařízení - Varianta 1 ochrana dvěma jímači Třída ochrany LPS III Varianta 1 r = 45 m 23 2,25 m 80 Ocelová pata 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 5364_c

38 Otočné fotovoltaické zařízení - Varianta 3 ochrana s DEHNconductor, vodič HVI Třída ochrany LPS III Varianta 3 Zadní pohled 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 5364_f

39 Otočné fotovoltaické zařízení - Varianta 3 ochrana s DEHNconductor, vodič HVI Quelle: Ing.-Büro Hauptmann 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / 5364_i

40 Nové přepěťové ochrany pro fotovoltaické zdroje 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke

41 Svodič přepětí DEHNguard M YPV SCI Chybově odolné zapojení Y DC + DC - SCI SCI Chybově odolné zapojení Y 3 moduly 2 rozdílné komponenty Zabránění přetížení modulů při poruše izolace 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke Instalace v neuzemněných a funkčně uzemněných systémech / S5846_e

42 Svodič přepětí DEHNguard M YPV SCI Použití 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S5847

43 Přepěťová ochrana DEHNguard M YPV SCI Odpojovací zařízení bez SCI ssci Video vypnutí bez SCI Video vypnutí s SCI 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S5846_h

44 Vývojové kroky k ochraně měničů fotovoltaických zařízení (5 z 5) Svodič Typ 1 s vypínací schopnosti stejnosměrných proudů Napětí naprázdno generátoru U OC dc = Schopen svádět blekové proudy Eliminace následných proudů Použití do 1000 V dc Bez unikových proudů DEHNlimit PV DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S4562_o

45 Kombinovaný svodič DEHNlimit PV 1000 pro FV Technická data Kombinovaný svodič Typ 1 (dle EN ) U c = 1000 V dc Zkušební proud L+/L- k zemi I imp = 50 ka Zkušební proud L+ zu L- I imp = 25 ka Ochranná úroveň U P < 3 kv (L+ / L-) Schopnost přerušení proudu 100 A dc Připojovací průřezy do 50 mm 2 Typ: DEHNlimit PV 1000 Obj. č DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S4562_p

46 Evidence a vyhodnocení dat 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke

47 Koncepce ochrany pro kontrolu zařízení 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S3532_e

48 Fotovoltaické zařízení Geiseltalsee, Krumpa Instalace BLITZDUCTORen Ochrana vstupních datových v kontaineru měniče Vedení Bus (RS 485) hlídaní provozu ve skříních generátorů Vedení senzorů ( ma) (senzor osvitu, sensor teploty) Vystup ISDN Analogové telefonní vstupy 2009 DEHN + SÖHNE / protected by ISO Photovoltaik - Solarkraftwerke / S4156_d

49 Děkuji Vám za pozornost! 2009 DEHN + SÖHNE / protected by ISO BULLETIN IP ILPC 2007
