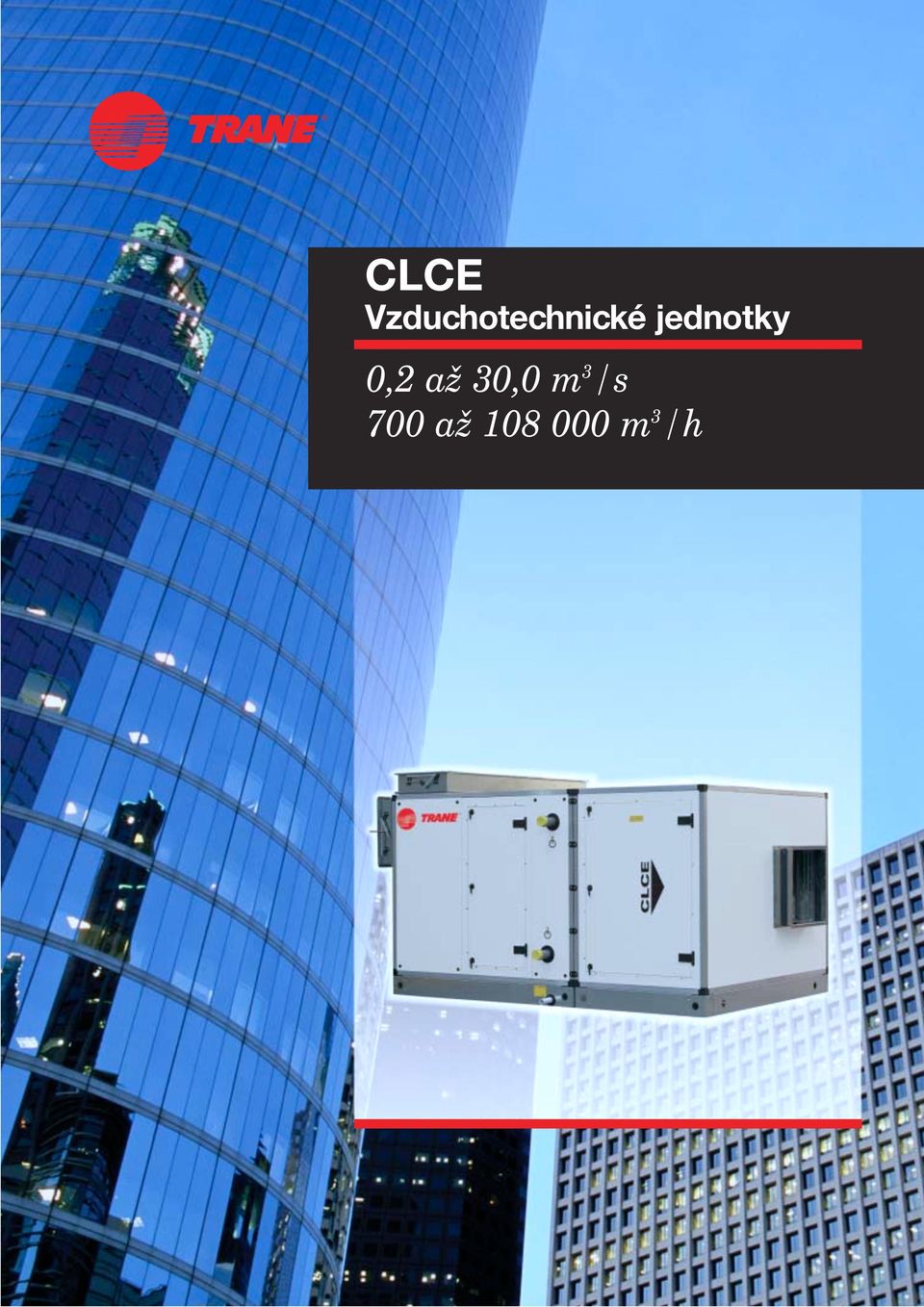

1 CLCE Vzduchotechnické jednotky 0,2 až 30,0 m 3 /s 700 až m 3 /h

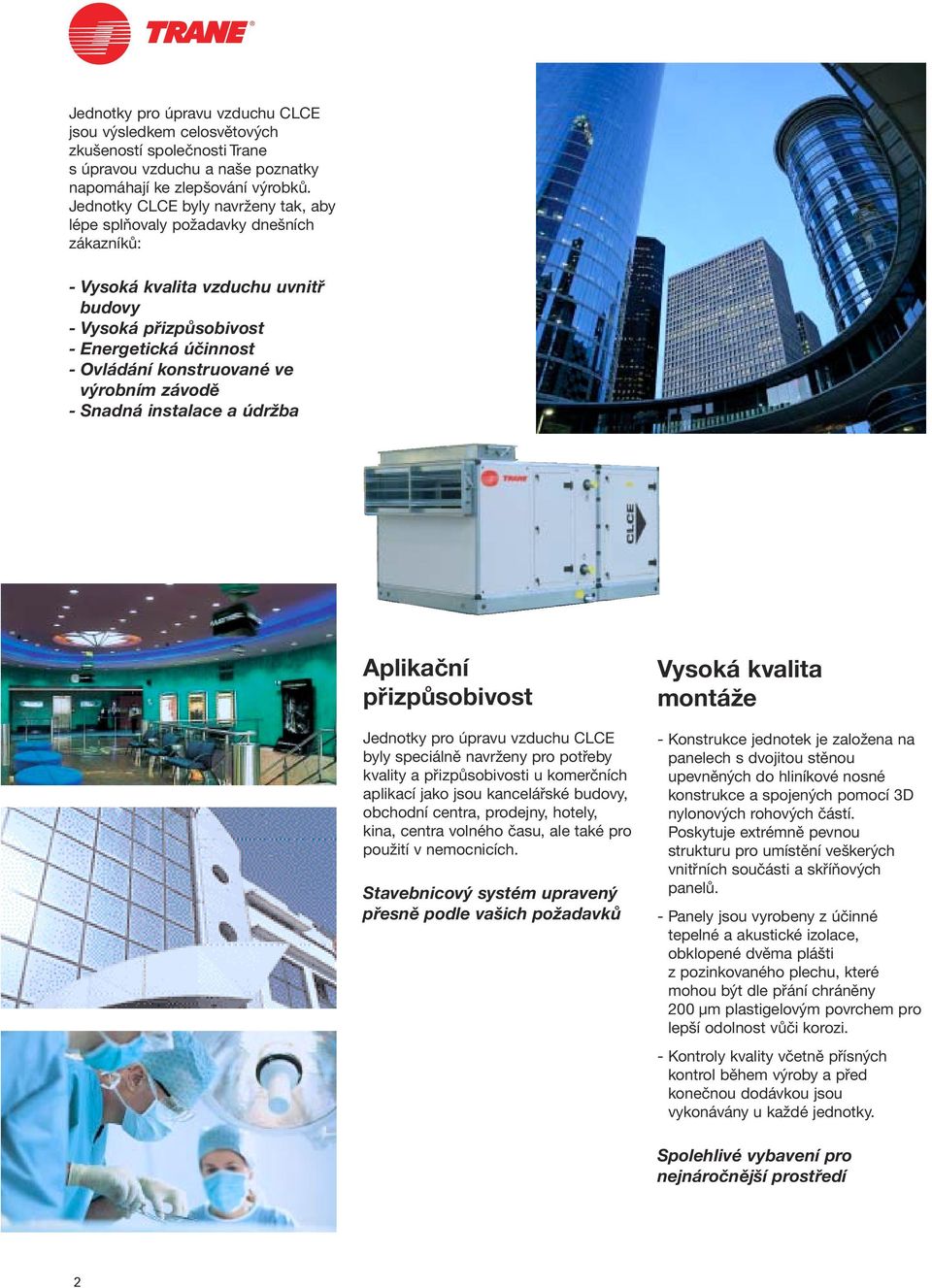

2 Jednotky pro úpravu vzduchu CLCE jsou výsledkem celosvětových zkušeností společnosti Trane s úpravou vzduchu a naše poznatky napomáhají ke zlepšování výrobků. Jednotky CLCE byly navrženy tak, aby lépe splňovaly požadavky dnešních zákazníků: - Vysoká kvalita vzduchu uvnitř budovy - Vysoká přizpůsobivost - Energetická účinnost - Ovládání konstruované ve výrobním závodě - Snadná instalace a údržba Aplikační přizpůsobivost Jednotky pro úpravu vzduchu CLCE byly speciálně navrženy pro potřeby kvality a přizpůsobivosti u komerčních aplikací jako jsou kancelářské budovy, obchodní centra, prodejny, hotely, kina, centra volného času, ale také pro použití v nemocnicích. Stavebnicový systém upravený přesně podle vašich požadavků Vysoká kvalita montáže - Konstrukce jednotek je založena na panelech s dvojitou stěnou upevněných do hliníkové nosné konstrukce a spojených pomocí 3D nylonových rohových částí. Poskytuje extrémně pevnou strukturu pro umístění veškerých vnitřních součásti a skříňových panelů. - Panely jsou vyrobeny z účinné tepelné a akustické izolace, obklopené dvěma plášti z pozinkovaného plechu, které mohou být dle přání chráněny 200 µm plastigelovým povrchem pro lepší odolnost vůči korozi. - Kontroly kvality včetně přísných kontrol během výroby a před konečnou dodávkou jsou vykonávány u každé jednotky. Spolehlivé vybavení pro nejnáročnější prostředí 2

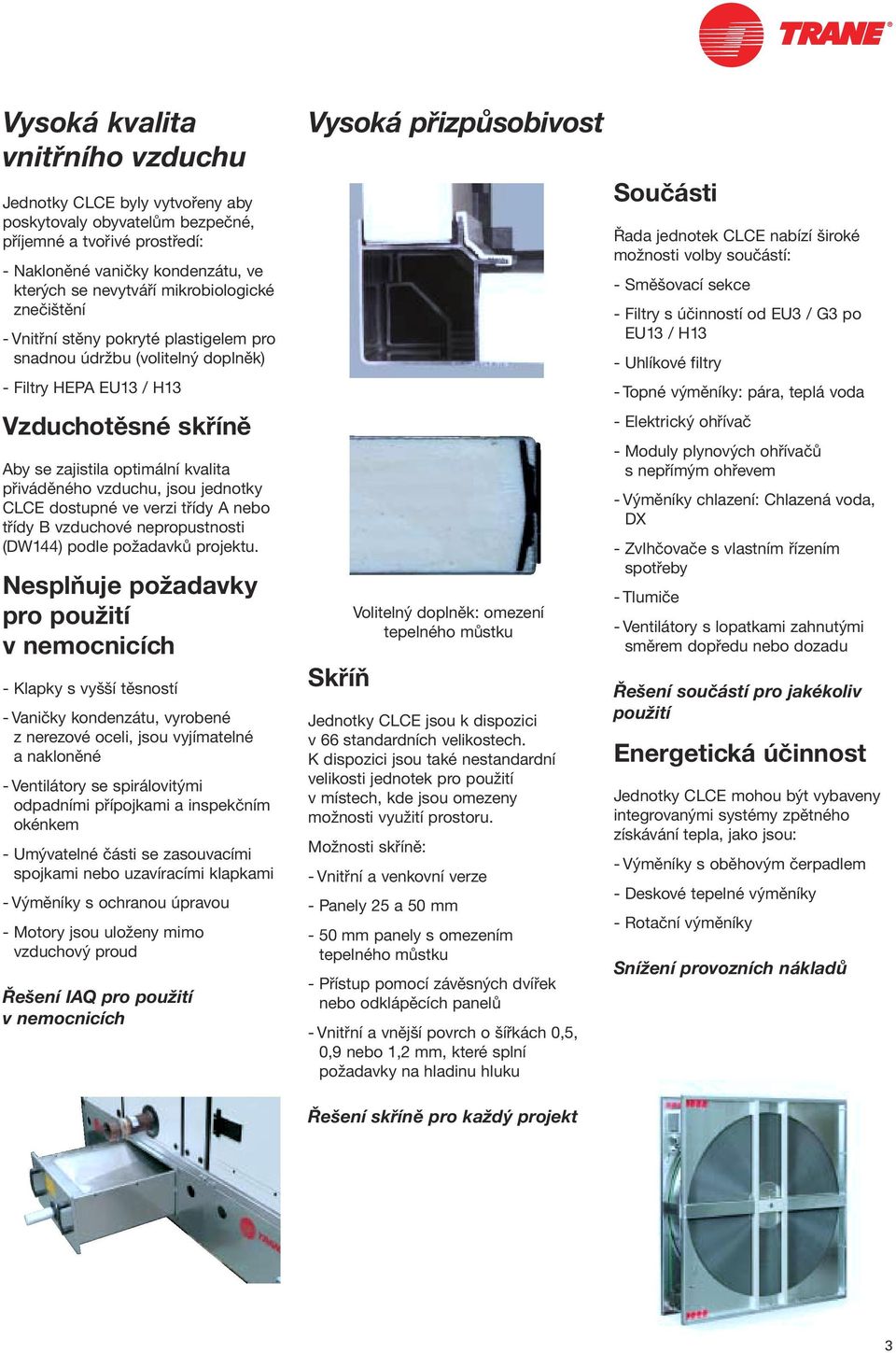

3 Vysoká kvalita vnitřního vzduchu Jednotky CLCE byly vytvořeny aby poskytovaly obyvatelům bezpečné, příjemné a tvořivé prostředí: - Nakloněné vaničky kondenzátu, ve kterých se nevytváří mikrobiologické znečištění - Vnitřní stěny pokryté plastigelem pro snadnou údržbu (volitelný doplněk) - Filtry HEPA EU13 / H13 Vzduchotěsné skříně Aby se zajistila optimální kvalita přiváděného vzduchu, jsou jednotky CLCE dostupné ve verzi třídy A nebo třídy B vzduchové nepropustnosti (DW144) podle požadavků projektu. Nesplňuje požadavky pro použití v nemocnicích - Klapky s vyšší těsností - Vaničky kondenzátu, vyrobené z nerezové oceli, jsou vyjímatelné a nakloněné - Ventilátory se spirálovitými odpadními přípojkami a inspekčním okénkem - Umývatelné části se zasouvacími spojkami nebo uzavíracími klapkami - Výměníky s ochranou úpravou - Motory jsou uloženy mimo vzduchový proud Řešení IAQ pro použití v nemocnicích Vysoká přizpůsobivost Skříň Volitelný doplněk: omezení tepelného můstku Jednotky CLCE jsou k dispozici v 66 standardních velikostech. K dispozici jsou také nestandardní velikosti jednotek pro použití v místech, kde jsou omezeny možnosti využití prostoru. Možnosti skříně: - Vnitřní a venkovní verze - Panely 25 a 50 mm - 50 mm panely s omezením tepelného můstku - Přístup pomocí závěsných dvířek nebo odklápěcích panelů - Vnitřní a vnější povrch o šířkách 0,5, 0,9 nebo 1,2 mm, které splní požadavky na hladinu hluku Součásti Řada jednotek CLCE nabízí široké možnosti volby součástí: - Směšovací sekce - Filtry s účinností od EU3 / G3 po EU13 / H13 - Uhlíkové filtry - Topné výměníky: pára, teplá voda - Elektrický ohřívač - Moduly plynových ohřívačů s nepřímým ohřevem - Výměníky chlazení: Chlazená voda, DX - Zvlhčovače s vlastním řízením spotřeby - Tlumiče - Ventilátory s lopatkami zahnutými směrem dopředu nebo dozadu Řešení součástí pro jakékoliv použití Energetická účinnost Jednotky CLCE mohou být vybaveny integrovanými systémy zpětného získávání tepla, jako jsou: - Výměníky s oběhovým čerpadlem - Deskové tepelné výměníky - Rotační výměníky Snížení provozních nákladů Řešení skříně pro každý projekt 3

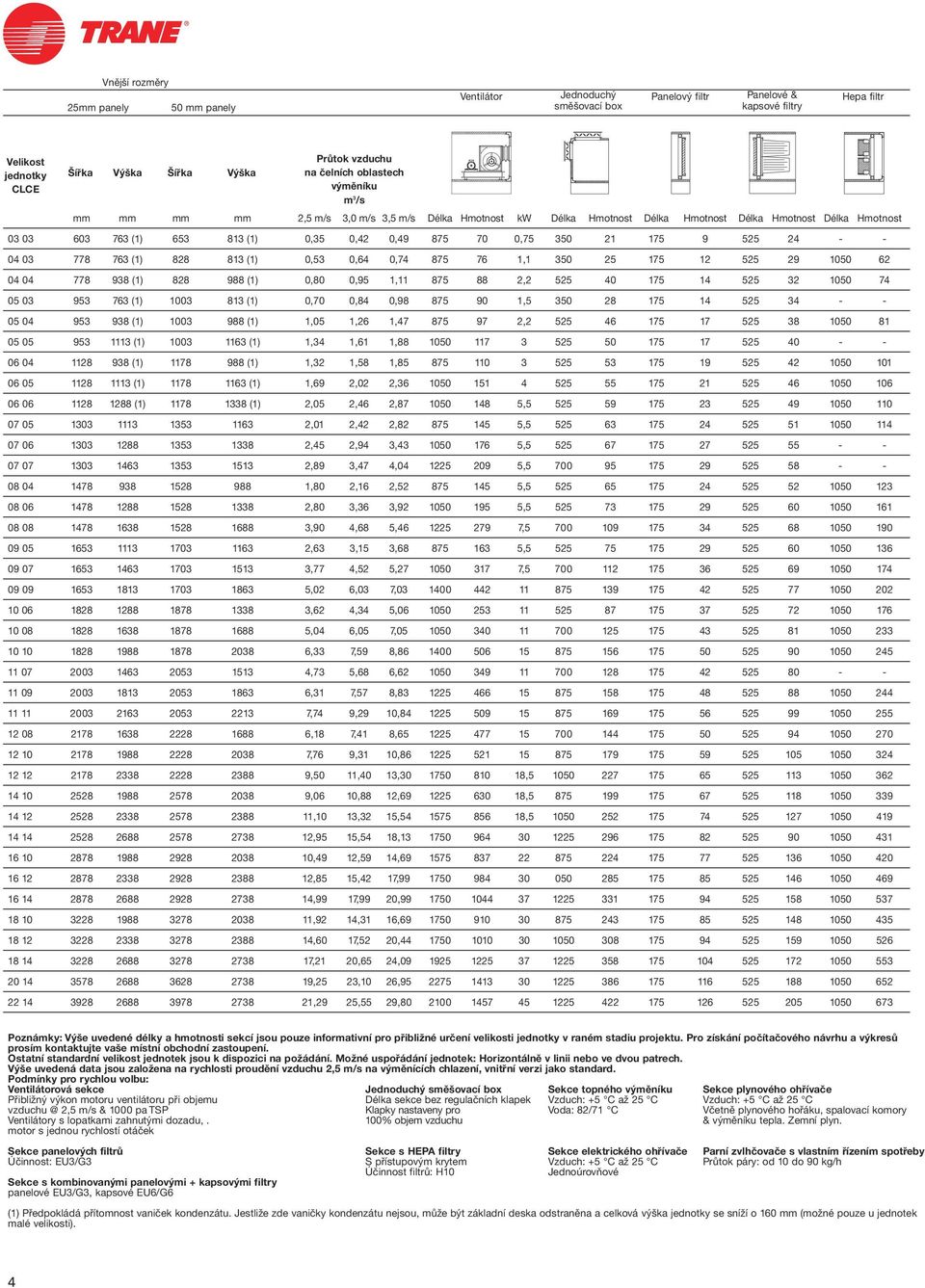

4 25mm panely Vnější rozměry 50 mm panely Ventilátor Jednoduchý Panelový filtr Panelové & Hepa filtr směšovací box kapsové filtry Velikost jednotky CLCE Šířka Výška Šířka Výška Průtok vzduchu na čelních oblastech výměníku m 3 /s mm mm mm mm 2,5 m/s 3,0 m/s 3,5 m/s Délka Hmotnost kw Délka Hmotnost Délka Hmotnost Délka Hmotnost Délka Hmotnost (1) (1) 0,35 0,42 0, , (1) (1) 0,53 0,64 0, , (1) (1) 0,80 0,95 1, , (1) (1) 0,70 0,84 0, , (1) (1) 1,05 1,26 1, , (1) (1) 1,34 1,61 1, (1) (1) 1,32 1,58 1, (1) (1) 1,69 2,02 2, (1) (1) 2,05 2,46 2, , ,01 2,42 2, , ,45 2,94 3, , ,89 3,47 4, , ,80 2,16 2, , ,80 3,36 3, , ,90 4,68 5, , ,63 3,15 3, , ,77 4,52 5, , ,02 6,03 7, ,62 4,34 5, ,04 6,05 7, ,33 7,59 8, ,73 5,68 6, ,31 7,57 8, ,74 9,29 10, ,18 7,41 8, ,76 9,31 10, ,50 11,40 13, , ,06 10,88 12, , ,10 13,32 15, , ,95 15,54 18, ,49 12,59 14, ,85 15,42 17, ,99 17,99 20, ,92 14,31 16, ,60 17,52 20, ,21 20,65 24, ,25 23,10 26, ,29 25,55 29, Poznámky: Výše uvedené délky a hmotnosti sekcí jsou pouze informativní pro přibližné určení velikosti jednotky v raném stadiu projektu. Pro získání počítačového návrhu a výkresů prosím kontaktujte vaše místní obchodní zastoupení. Ostatní standardní velikost jednotek jsou k dispozici na požádání. Možné uspořádání jednotek: Horizontálně v linii nebo ve dvou patrech. Výše uvedená data jsou založena na rychlosti proudění vzduchu 2,5 m/s na výměnících chlazení, vnitřní verzi jako standard. Podmínky pro rychlou volbu: Ventilátorová sekce Jednoduchý směšovací box Sekce topného výměníku Sekce plynového ohřívače Přibližný výkon motoru ventilátoru při objemu Délka sekce bez regulačních klapek Vzduch: +5 C až 25 C Vzduch: +5 C až 25 C 2,5 m/s & 1000 pa TSP Klapky nastaveny pro Voda: 82/71 C Včetně plynového hořáku, spalovací komory Ventilátory s lopatkami zahnutými dozadu,. 100% objem vzduchu & výměníku tepla. Zemní plyn. motor s jednou rychlostí otáček Sekce panelových filtrů Sekce s HEPA filtry Sekce elektrického ohřívače Parní zvlhčovače s vlastním řízením spotřeby Účinnost: EU3/G3 S přístupovým krytem Vzduch: +5 C až 25 C Průtok páry: od 10 do 90 kg/h Účinnost filtrů: H10 Jednoúrovňové Sekce s kombinovanými panelovými + kapsovými filtry panelové EU3/G3, kapsové EU6/G6 (1) Předpokládá přítomnost vaniček kondenzátu. Jestliže zde vaničky kondenzátu nejsou, může být základní deska odstraněna a celková výška jednotky se sníží o 160 mm (možné pouze u jednotek malé velikosti). 4

5 Topný výměník (LPHW) Elektrický ohřívač Plynový hořák s nepřímým ohřevem Chladicí výměník Tlumič Parní zvlhčovač Přístupová část Dvojité směšování hor. Verze s dvojitým směšováním Deskové tepelné výměníky Délka Hmotnost Délka Hmotnost Délka Hmotnost Délka Hmotnost Délka Hmotnost Délka Hmotnost Délka Hmotnost Délka Hmotnost Délka Hmotnost Délka Hmotnost Sekce tlumiče Přístupová část Sekce deskového výměníku tepla Sekce rekuperačních rotačních Dostupná délka sekce: Od 175 do 2100 mm Zpětný vzduch: 24 C/50 % výměníků Od 700 do 1750 mm Čerstvý vzduch: 5 C/85 % Žádejte správnou volbu od vašeho Minimální účinnost: 40 % místního obchodního zastoupení Sekce chladicího výměníku Dvojitý horizontální směšovací box Obtoková regulační klapka součástí dodávky. Vzduch: od 30 C/50 % do 14 C Klapky nastaveny pro 100% objem vzduchu Nakloněná vanička kondenzátu součástí dodávky Voda: 6/12 C Eliminátor kapek součástí dodávky Dvojitá vertikální směšovací skříň Nakloněná vanička kondenzátu součástí dodávky Klapky nastaveny pro 100% objem vzduchu 5

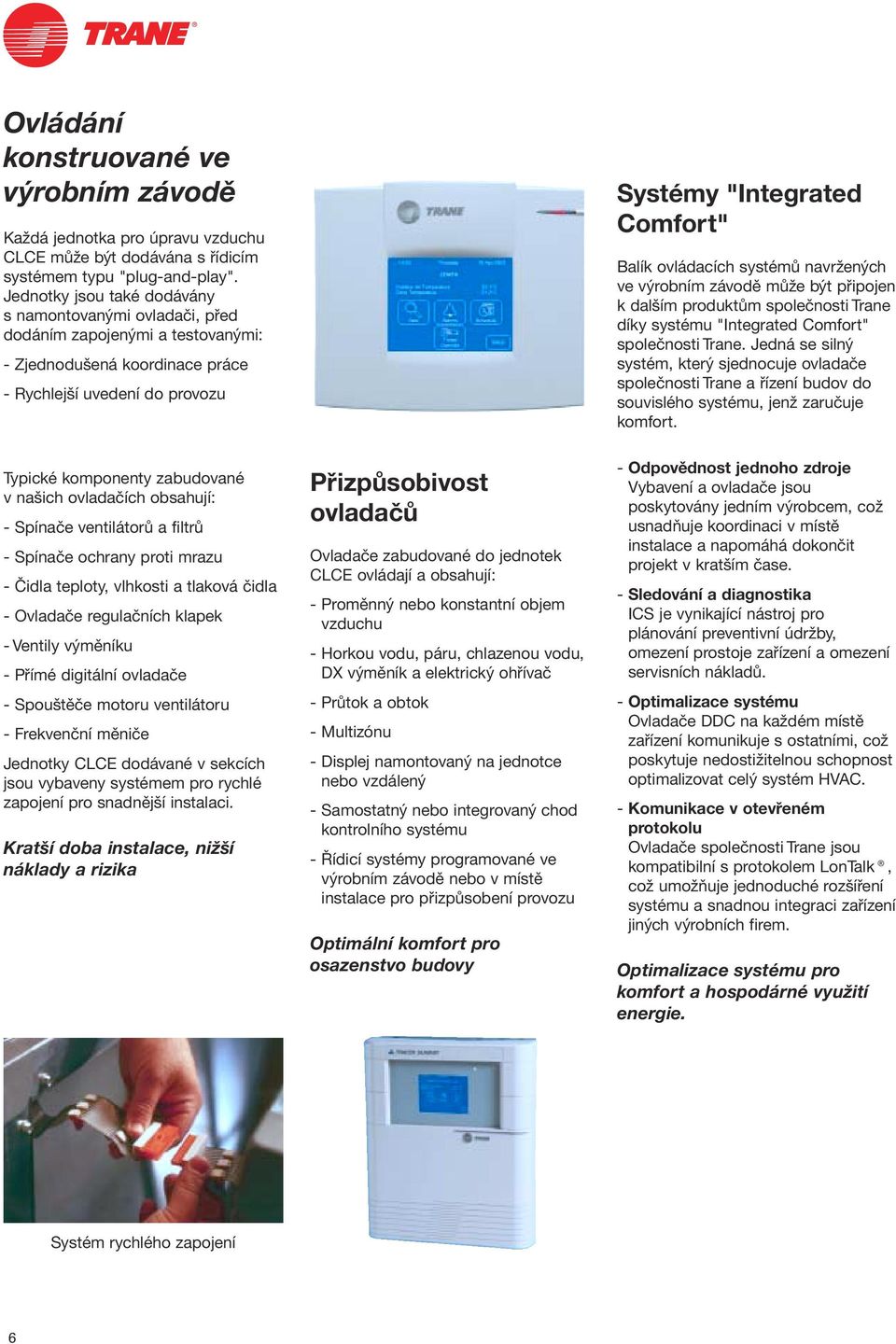

6 Ovládání konstruované ve výrobním závodě Každá jednotka pro úpravu vzduchu CLCE může být dodávána s řídicím systémem typu "plug-and-play". Jednotky jsou také dodávány s namontovanými ovladači, před dodáním zapojenými a testovanými: - Zjednodušená koordinace práce - Rychlejší uvedení do provozu Systémy "Integrated Comfort" Balík ovládacích systémů navržených ve výrobním závodě může být připojen k dalším produktům společnosti Trane díky systému "Integrated Comfort" společnosti Trane. Jedná se silný systém, který sjednocuje ovladače společnosti Trane a řízení budov do souvislého systému, jenž zaručuje komfort. Typické komponenty zabudované v našich ovladačích obsahují: - Spínače ventilátorů a filtrů - Spínače ochrany proti mrazu - Čidla teploty, vlhkosti a tlaková čidla - Ovladače regulačních klapek - Ventily výměníku - Přímé digitální ovladače - Spouštěče motoru ventilátoru - Frekvenční měniče Jednotky CLCE dodávané v sekcích jsou vybaveny systémem pro rychlé zapojení pro snadnější instalaci. Kratší doba instalace, nižší náklady a rizika Přizpůsobivost ovladačů Ovladače zabudované do jednotek CLCE ovládají a obsahují: - Proměnný nebo konstantní objem vzduchu - Horkou vodu, páru, chlazenou vodu, DX výměník a elektrický ohřívač - Průtok a obtok - Multizónu - Displej namontovaný na jednotce nebo vzdálený - Samostatný nebo integrovaný chod kontrolního systému - Řídicí systémy programované ve výrobním závodě nebo v místě instalace pro přizpůsobení provozu Optimální komfort pro osazenstvo budovy - Odpovědnost jednoho zdroje Vybavení a ovladače jsou poskytovány jedním výrobcem, což usnadňuje koordinaci v místě instalace a napomáhá dokončit projekt v kratším čase. - Sledování a diagnostika ICS je vynikající nástroj pro plánování preventivní údržby, omezení prostoje zařízení a omezení servisních nákladů. - Optimalizace systému Ovladače DDC na každém místě zařízení komunikuje s ostatními, což poskytuje nedostižitelnou schopnost optimalizovat celý systém HVAC. - Komunikace v otevřeném protokolu Ovladače společnosti Trane jsou kompatibilní s protokolem LonTalk, což umožňuje jednoduché rozšíření systému a snadnou integraci zařízení jiných výrobních firem. Optimalizace systému pro komfort a hospodárné využití energie. Systém rychlého zapojení 6

7 Dosažení celkové pohody Snadná instalace - Jednotky mohou být dodávány k montáži na místě v jednom kuse, po částech (sekcích) nebo v plochém balení. - Všechny jednotky jsou standardně dodávány na 160 mm základním rámu (k dispozici jsou také rámy 100, 300 mm) pro snadné zdvihání a umísťování na místo instalace. - Střední a velké velikosti jednotek jsou standardně dodávány v semimodulární konstrukci. Garance úspěšné instalace Snadná údržba - Panelové a kapsové filtry namontované na kolejničkách pro snadné boční vyjmutí jsou standardem, čelní vyjmutí je možné jako volitelný doplněk - Výměníky jsou standardně připevněny na kolejničkách pro snadné vyjmutí - Snadný přístup ke komponentům díky velkému přístupovému krytu - Závěsná dvířka zavěšena na nastavitelných pantech Minimalizované náklady na údržbu Testy výkonu Mohou být zajištěny testy výkonů jednotek ve výrobním závodě nebo v místě montáže našimi kvalifikovanými techniky nebo nezávislými odborníky. Průběh testů může zákazník sledovat: - Otáčky ventilátoru a motoru - Průtoková rychlost a tlak - Spouštěcí proud a proud za chodu - Ztráta tlaku vzduchu na komponentech - Hlučnost - Prosakování vzduchu skříní Prokázaná kvalita výroby Zdraví a bezpečnost Jednotky pro úpravu vzduchu CLCE, stejně jako všechny ostatní výrobky společnosti Trane, jsou konstruovány a vyrobeny s vylepšenými vlastnostmi, které zajišťují snadnější a bezpečnější obsluhu a údržbu. Bezpečné pracovní prostředí Široká nabídka asistence Trane nabízí široké možnosti služeb pro podporu jeho výrobků v místě instalace: - Montáž jednotek na místě - Uvedení do provozu a údržba kvalifikovanými techniky - Dodávky náhradních dílů - Záruční smlouvy a smlouvy o údržbě Prodloužený servis zaručuje optimalizaci výkonu vašeho zařízení 7

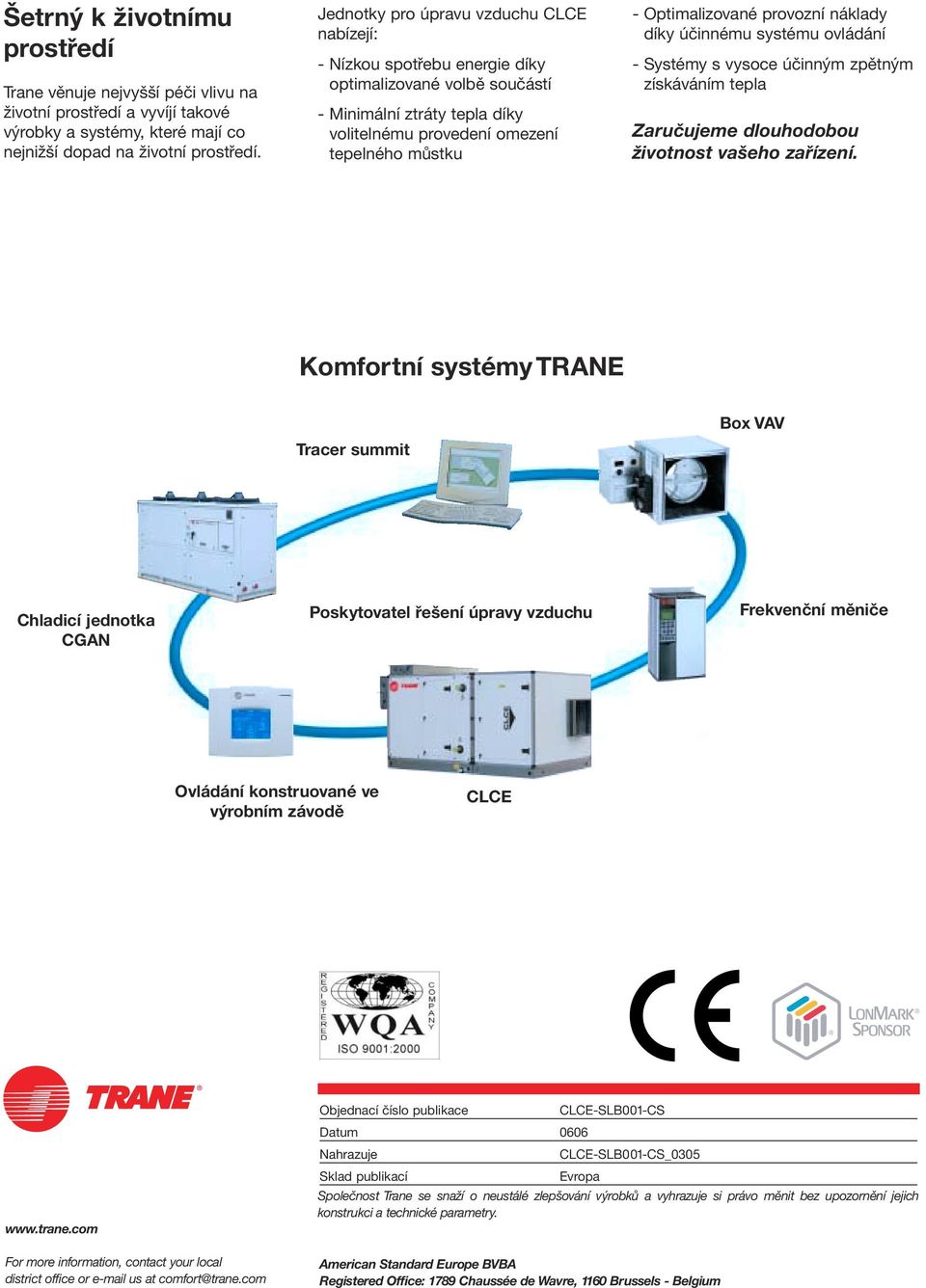

8 Šetrný k životnímu prostředí Trane věnuje nejvyšší péči vlivu na životní prostředí a vyvíjí takové výrobky a systémy, které mají co nejnižší dopad na životní prostředí. Jednotky pro úpravu vzduchu CLCE nabízejí: - Nízkou spotřebu energie díky optimalizované volbě součástí - Minimální ztráty tepla díky volitelnému provedení omezení tepelného můstku - Optimalizované provozní náklady díky účinnému systému ovládání - Systémy s vysoce účinným zpětným získáváním tepla Zaručujeme dlouhodobou životnost vašeho zařízení. Komfortní systémy TRANE Tracer summit Box VAV Chladicí jednotka CGAN Poskytovatel řešení úpravy vzduchu Frekvenční měniče Ovládání konstruované ve výrobním závodě CLCE For more information, contact your local district office or us at comfort@trane.com Objednací číslo publikace CLCE-SLB001-CS Datum 0606 Nahrazuje CLCE-SLB001-CS_0305 Sklad publikací Evropa Společnost Trane se snaží o neustálé zlepšování výrobků a vyhrazuje si právo měnit bez upozornění jejich konstrukci a technické parametry. American Standard Europe BVBA Registered Office: 1789 Chaussée de Wavre, 1160 Brussels - Belgium
