1 Vzduchotechnické jednotky KLASIK Možnost naprosté individualizace Flexibilní výkony a ekonomika Spolehlivé, kvalitní a účinné Robustní opláštění a perfektní izolace

2 Jednotky KLASIK Jednotky s vysokou účinností a maximální orientací na individuální zákaznické požadavky Vývoj jednotek řady KLASIK umožňuje nabídnout zákazníkům nejen možnost vytvořit zdravé a příjemné mikroklima díky spolehlivosti, vysoké úrovni technických parametrů a kvalitě, ale zároveň splňují veškeré moderní požadavky na ekologii a energetickou účinnost. Výrobce společnost Amalva zaručuje dodržování všech požadavků na ochranu životního prostředí dle ISO a kvality dle ISO Jednotky KLASIK se skládají ze systému modulů, jejichž množství a funkce závisí na vlastnostech požadovaných zákazníkem nebo projektem. Jednotky KLASIK mohou být dodávány s rekuperací tepla nebo jen jako ventilační jednotka pro přívod a/nebo odtah vzduchu. Konstrukce jednotek může být na přání zákazníka spojena pevným rámem (jednotný monoblok) anebo seskládána ze sestavných modulů. Jednotky KLASIK mají 12 standardních velikostí s rozsahem vzduchového výkonu od m 3 /h do m 3 /h (0,3 m 3 /s až 13,9 m 3 /s). Jednotky s většími výkonovými parametry jsou vyráběny na základě individuálních zákaznických požadavků. Všechny jednotky jsou vyráběny v souladu s normami LST, EN, VDI, RLT. 2 Výrobce si vyhrazuje právo na změny bez předchozího oznámení.

3 Typy jednotek Typ KLASIK REGO Jednotky s rotačním výměníkem. Tepelná účinnost a energetické využití až 85%. Možné zapojení sekcí Typ KLASIK RECU Jednotky s deskovým výměníkem. Tepelná účinnost a energetické využití až 70% (vlhké prostředí). Možné zapojení sekcí Výrobce si vyhrazuje právo na změny bez předchozího oznámení. 3

4 Typ KLASIK OTK Přívodní nebo odtahová jednotka bez rekuperace. Monoblok Možné zapojení sekcí Typ KLASIK DSVI Jednotka s kombinovaným výměníkem tepla. Tepelná účinnost a energetické využití až 55%. DSVI přívodní/odtahová jednotka s oddělenými vzduchovými proudy. Výhody: Díky plně odděleným přívodním a odtahovým proudům vzduchu je možné využití tepla i z velmi znečištěného vzduchu. Přívod a odvod vzduchu může být použit pro dva různé a oddělené prostory. To je důležité zejména v případě omezeného montážního prostoru. Možné zapojení sekcí 4 Výrobce si vyhrazuje právo na změny bez předchozího oznámení.

5 Typ KLASIK OTM, DSVIM Jednotky pro ventilaci prostor se zvýšenými hygienickým požadavky. Jednotky řady OTM, DSVIM splňují velmi náročné požadavky na hygienickou kvalitu vzduchu. Vnitřní povrch jednotek OTM, DSvIm je jemný, bez vyčnívajících částí a hrubostí, aby bylo zabráněno kumulaci nečistot a zárodků nemocí. Všechna spojení jsou dodatečně utěsněna protiprachovým těsněním. Spodní vnitřní strana jednotek (a v případě potřeby celý vnitřní plášť) je zhotovena z nerez oceli, která umožňuje mytí a snadnější údržbu desinfekcí. Vzduchové množství m 3 /s m 3 /h Výrobce si vyhrazuje právo na změny bez předchozího oznámení. 5

6 Design Opláštění Jednotky řady KLASIK jsou charakteristické spolehlivou a trvanlivou konstrukcí. Rámy opláštění jsou vyrobeny z hliníkových profilů a pevných hliníkových rohů. Krycí panely jsou vyrobeny z pozinkovaného nebo nerezového plechu a mají dvouvrstvou konstrukci. Izolace panelů je zajištěna 50mm tlustou vrstvou nehořlavé tepelně a zvukově izolační vaty, která je stlačena na 45 mm. Opláštění lze nalakovat na libovolnou barvu. Pro dokonalou hlukovou a vzduchovou izolaci jsou v jednotkách KLASIK použity manžety a těsnění. Revizní dveře jednotek jsou vybaveny panty a jsou zamykatelné. Na požádání lze jednotky doplnit o různá příslušenství, jako jsou stavitelné nohy, revizní okna, osvětlení sekcí, atd. Opláštění jednotek vyhovuje těsnosti L2 a koeficientu přenosu tepla T3 dle normy EN Filtry Jednotky KLASIK jsou vybaveny kapsovými syntetickými filtry nebo sklolaminátovými s třídou filtrace od G4 do F9. Hloubka kapes závisí na třídě filtrace: G4 360 mm; M5-F9 635 mm. Díky větší ploše mají filtry vyšší životnost. Filtry jsou upevněny upínacím mechanismem, který zajišťuje těsnost a usnadňuje jejich výměnu. Vzduchové klapky Vzduchové klapky instalované v jednotkách jsou vyrobeny z hliníku nebo pozinkované oceli s gumovými těsněními. 6 Výrobce si vyhrazuje právo na změny bez předchozího oznámení.

7 Výměník tepla Jednotky KLASIK jsou dodávány s: Rotační výměník Tepelná účinnost až 85%. Účinnost je ovlivněna roztečí mezi lamelami rotoru, která je od 1,5 mm do 2,1 mm, v závislosti na požadované míře účinnosti. Rotory jsou dodávány v následujících variantách: hliník; hliník s hygroskopickou folií; hliník s epoxidovou úpravou na lomených hranách rotoru. Pohon rotoru je zajištěn motorem s frekvenčním měničem, který napomáhá optimálnímu výkonu jednotky pomocí plynulých změn rychlosti rotace rekuperátoru. Rotační výměník může být vybaven čistící sekcí na přání zákazníka. Deskový výměník Tepelná účinnost až 70%. Výměník tepla je těsný, s oddělenými vzduchovými toky s možností zisku tepla z odváděného vzduchu. V jednotkách řady KLASIK jsou využívány jednotky s hliníkovými lamelami. Výměníky mají zabudovaný obtok vzduchu pro regulaci a protimrazovou ochranu výměníku. Každý deskový výměník je vybaven nerezovou vanou pro odvod kondenzátu. Výměník tepla s glykolem Tepelná účinnost až 55%. V těchto systémech je ohřátá část výměníku umístěna v proudu přiváděného vzduchu. Chladná část výměníku naopak v prostoru pro odtah vzduchu. Obě části výměníku jsou propojeny a proudí mezi nimi voda s příměsí glykolu. Tento systém je používán v případech, kdy musejí být oba proudy vzduchu absolutně odděleny z provozních nebo projekčních důvodů (rozdělení jedné jednotky do dvou pater a podobně). Výměníky jsou vyrobeny z měděných trubek s hliníkovým žebrováním. Výrobce si vyhrazuje právo na změny bez předchozího oznámení. 7

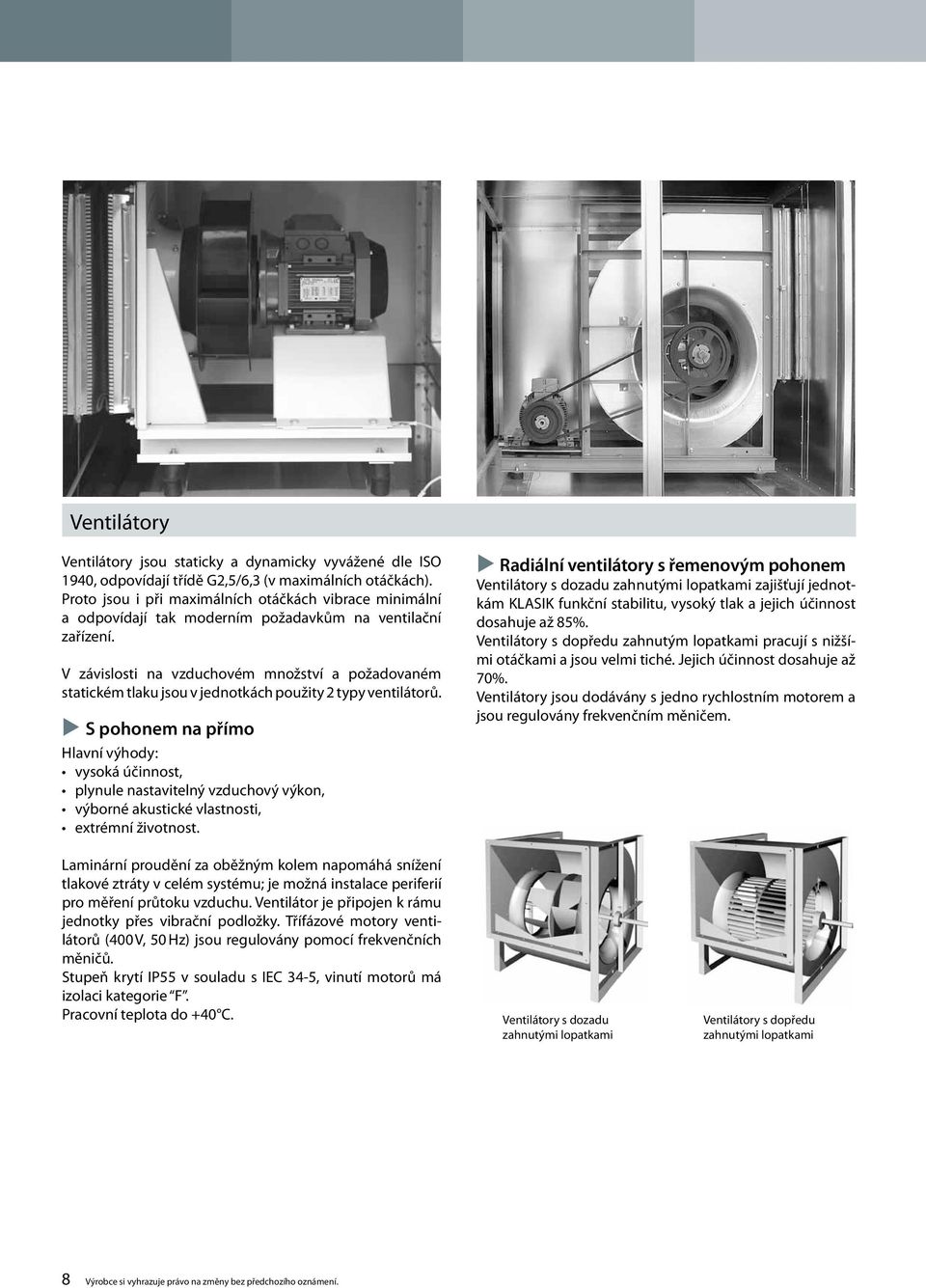

8 Ventilátory Ventilátory jsou staticky a dynamicky vyvážené dle ISO 1940, odpovídají třídě G2,5/6,3 (v maximálních otáčkách). Proto jsou i při maximálních otáčkách vibrace minimální a odpovídají tak moderním požadavkům na ventilační zařízení. V závislosti na vzduchovém množství a požadovaném statickém tlaku jsou v jednotkách použity 2 typy ventilátorů. S pohonem na přímo Hlavní výhody: vysoká účinnost, plynule nastavitelný vzduchový výkon, výborné akustické vlastnosti, extrémní životnost. Radiální ventilátory s řemenovým pohonem Ventilátory s dozadu zahnutými lopatkami zajišťují jednotkám KLASIK funkční stabilitu, vysoký tlak a jejich účinnost dosahuje až 85%. Ventilátory s dopředu zahnutým lopatkami pracují s nižšími otáčkami a jsou velmi tiché. Jejich účinnost dosahuje až 70%. Ventilátory jsou dodávány s jedno rychlostním motorem a jsou regulovány frekvenčním měničem. Laminární proudění za oběžným kolem napomáhá snížení tlakové ztráty v celém systému; je možná instalace periferií pro měření průtoku vzduchu. Ventilátor je připojen k rámu jednotky přes vibrační podložky. Třífázové motory ventilátorů (400 V, 50 Hz) jsou regulovány pomocí frekvenčních měničů. Stupeň krytí IP55 v souladu s IEC 34-5, vinutí motorů má izolaci kategorie F. Pracovní teplota do +40 C. Ventilátory s dozadu zahnutými lopatkami Ventilátory s dopředu zahnutými lopatkami 8 Výrobce si vyhrazuje právo na změny bez předchozího oznámení.

9 Ohřívače vzduchu Teplovodní ohřívače vzduchu Standardně jsou používány ohřívače s hliníkovými lamelami (rozteč 3 nebo 4 mm) a měděnými trubkami. Ohřívač může být vybaven závitovým spojem pro připojení čidla protimrazové ochrany. Maximální provozní tlak 21 bar. Maximální teplota vody C. Ohřev vzduchu do C. Chladiče a zvlhčovače Vodní chladiče Standardně se používají chladiče s hliníkovými lamelami (rozteč 2,5 nebo 3 mm) a měděnými trubkami. Maximální provozní tlak 21 bar. Chladící sekce jsou vybaveny nerezovými vanami pro zachycení a výpustí pro odvod kondenzátu. Hrdlo a trubky výpustí jsou vybaveny materiálem zabraňujícím kondenzaci. Elektrické ohřívače vzduchu Standardně se používají se třífázová (400 V/50 Hz) nerezová topná tělesa s ochranou proti přehřátí. Krytí IP54 v souladu s IEC Ohřev vzduchu do C. Chladiče s přímým výparem Standardně se používají chladiče s hliníkovými lamelami (rozteč 2,5 nebo 3 mm) a měděnými trubkami. Maximální provozní tlak 42 bar. Chladící sekce jsou vybaveny nerezovými vanami pro zachycení a výpustí pro odvod kondenzátu. Hrdlo a trubky výpustí jsou vybaveny materiálem zabraňujícím kondenzaci. Výkon chladiče s přímým výparem může být rozdělen do dvou stupňů. Toto je nezbytné specifikovat při objednávce. Zvlhčovače Nízkotlaké parní zvlhčovače nebo rozprašovače mohou být dodány jakou součást jednotek. Rozstřikovač Výrobce si vyhrazuje právo na změny bez předchozího oznámení. 9

10 Hluk tlumící sekce K jednotkám mohou být dodány integrované nebo oddělené tlumící sekce. Použité tlumiče mají vysokou účinnost a spolu s izolační vrstvou opláštění jednotek, zajišťují vysoký útlum. Uvnitř sekcí jsou použité kulisové tlumiče, které jsou demontovatelné bez nutnosti použití jakéhokoli nástroje. Tlumiče by měli být demontovány postupně jeden po druhém, nikoli jako celý blok. Jsou tak lépe přístupné pro suché nebo lehce vlhké čištění při údržbě ventilačního systému. Tlumiče jsou plněny tlumící hmotou (silikátová bavlna) pokrytou sklolaminátovou tkaninou, aby nedocházelo k vydrolení tlumící hmoty do ventilačního systému. Sklolaminátová tkanina je také nenáchylná k zachycování prachu ve ventilačním systému. V případě potřeby může být silikátová bavlna nahrazena polyesterovou bavlnou (Dacron) a sklolaminát polypropylenovou tkaninou. Dodatečné příslušenství Jednotky KLASIK mohou být připraveny pro venkovní použití. Pro takové použití je k jednotkám dodáván soubor příslušenství, které zahrnuje: ochranou stříšku, kryty sání a výfuku, venkovní mřížky. Další dostupná příslušenství: revizní okna, vnitřní osvětlení sekcí. 10 Výrobce si vyhrazuje právo na změny bez předchozího oznámení.
