MONTÁŽNÍ NÁVOD HOUPAČKA TŘÍMÍSTNÁ ROZKLÁDACÍ

Transkript

1 MONTÁŽNÍ NÁVOD HOUPAČKA TŘÍMÍSTNÁ ROZKLÁDACÍ SEZNAM MONTÁŽNÍCH PRVK Ů A RÁM NOHY 4 B NOSNÝ SPODNÍ RÁM 2 C HORNÍ PŘÍČKA 1 D SPODNÍ PŘÍČKA 1 E G STABILIZAČNÍ KLÍN PRO STŘÍŠKU DLOUHÉ RÁMY PRO STŘÍŠKU 2 F STABILIZAČNÍ KLÍN 2 4 H PODPĚRY 2 I SEDÁK 1 J KRÁTKÉ RÁMY PRO STŘÍŠKU 2 K BOČNICE SEDÁKU 2 L OPĚRÁK 1 M PODPĚRY SEDÁKU 2 N BOČNICE OPĚRÁKU 2 O RÁMY PODRU ČEK (levá a pravá) 2 P POLSTR 1 Q PLÁT ĚNÁ ST ŘÍŠKA 1 KOVÁNÍ Řetízky: 2 pcs 8. M6 x 22 Šroub M8 x : 1 pc Šroub M8 x 75 : 1 pc M6 x 6-hranná matka M8 : 4 pcs 9. Válečková matice M6 x Podložka 5/16 x 23 : 2 pcs M6 x 100 Plastová podložka 10. Válečková matice M6 x M8x25x8 : 3 pcs M7 x 50 2 Šroub M12: 1pc 6-hranný šroub M12 x M6 x 50 : 1pc Podložka 1/4 x 19 6-hranná matka M12 : 1pc Podložka M12 : 1pc Podložka M6 x 13 Matka M6 2. Imbus M4 1 M6 x Podložka M6 x Imbus M5 1 Matka M6 4. Klíč válečkové matice 1 M6 x Klíč M10 1 Distanční podložka M Klíč M13 1 M6 x Podložka M6 x Klíč M hranná matka M Page 1/18

2 B KROK: 1 Upevněte díl B na 2x díl A 2 ks M6x, abyste vytvořili konstrukci ve tvaru A. Opakujte tak i pro druhou stranu houpačky. A KROK: 2 Upevněte díl F k A-konstrukci 4 ks M6x. Opakujte tak i pro druhou stranu. KROK: 3 Umístěte díl C mezi dvě A- konstrukce 2 ks M6x65, 2 ks podložkami a 2 ks matkami. Opakujte tak i pro druhou stranu. F C 65 A C KROK: 5 Vložte M6x st ředem dílu F do dílu H. Opakujte tak i KROK: 4 pro druhou stranu. Upevněte díl H k dílu C 1 ks M6x. Opakujte tak i pro druhou stranu. F H KROK: 6 Upevněte díl E na díl F 2 ks M6x. Opakujte tak i pro druhou stranu. E F KROK: 8 Upevněte díl E k dílům A a ke spodním lišt ě D 2 ks M6x. A D 6565 KROK: 7 Upevněte díl D k A-konstrukcím 2 ks M6x65, 2 ks podložkami a 2 ks matkami za pomocí imbusu a klíče. 65 Page 2/18

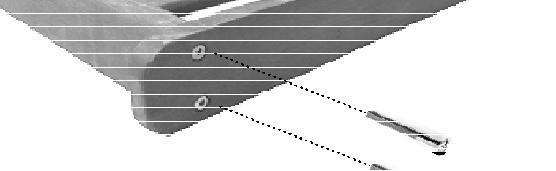

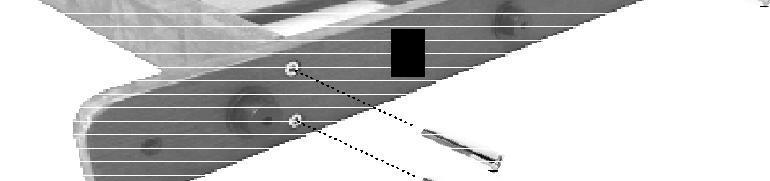

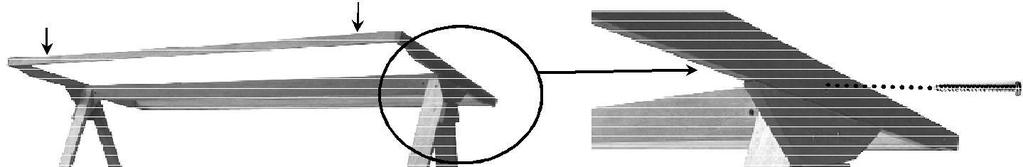

3 I KROK: 9 Smontujte 4 dlouhé díly I ke 2 kratším dílům J 4 ks M6x a válečkovými maticemi za pomocí imbusu a klíče válečkové matice. Opakujte tak i pro druhou stranu.tato smontovaná konstrukce je pro stříšku houpa čky. J M7 x 50 KROK: 10 Umístěte kompletní rám stříšky na smontovanou A-konstrukci 2 ks M7x50. I K L N KROK: 11 Upevněte díl I k sedáku K 4 ks M6x a valečkovými maticemi. Opakujte tak i pro druhou stranu pro vytvoření celého sedáku. L 30 KROK: 12 Upevněte díl L k opěráku N 4 ks M6x a válečkovými maticemi. Opakujte tak i pro druhou stranu pro vytvoření celého opěráku. KROK: 13 Vložte 2 ks plastových podložek k dílu L za pomocí 2 ks M6x30. Opakujte tak i pro druhou stranu opěráku. I KROK: 14 Spojte smontovaný op ěrák a sedák za použití 50 M6x50, matek a podložek za pomocí imbusu a klíče M10. Opakujte tak i pro druhou stranu. Page 3/18

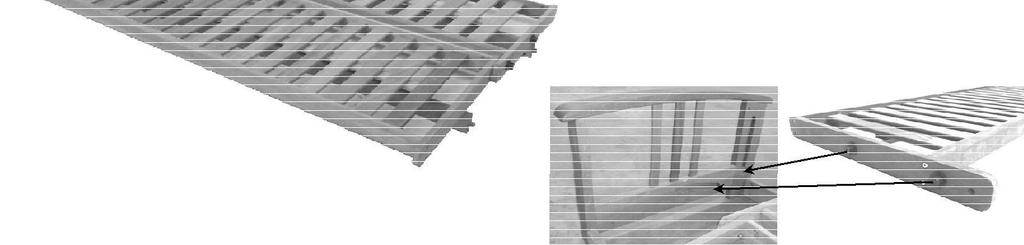

4 mm O (levý) KROK: mm Upevněte díl O (levý) k dílu M(zadní) 2 ks M6x a válečkovými maticemi a k dílu M(přední) 2 ks M6x100 a válečkovými maticemi za pomocí imbusu a klíče válečkové matice. M (přední) M (zadní) O (levý) KROK: 16 Zasuňte kompletní sedák k područce O (levá), jak je zobrazeno na obrázku. KROK: 17 Upevněte díl O (pravá) do dílu L (zadní) 2 ks M6x a válečkovými O (pravý) maticemi a do dílu I (přední) 2 ks M6x100 a válečkovými maticemi za pomocí imbusu a klíče válečkové matice. L (zadní) mm I (přední) 100mm Page 4/18

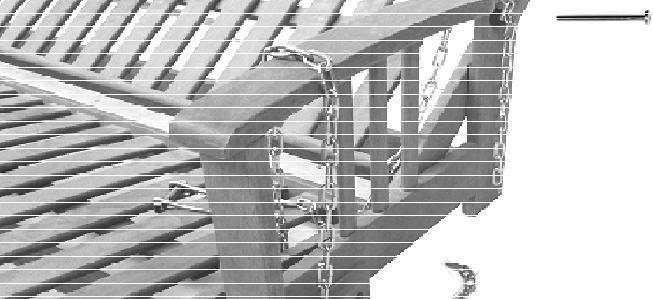

5 KROK: 18 Upevněte M8x s řetízkem k opěráku 6- hrannou maticí M8 pomocí klí če. Opakujte tak i pro druhou stranu. KROK: 19 Upevněte M8x75 s řetízkem k opěráku 6-hrannou maticí M8 pomocí klí če. Opakujte tak i pro druhou stranu. C C KROK: 20 Zavěste konec háku sřetízky do dílu C (horní příčka) 6-hranným šroubem M12x a 6-hrannou maticí M12 pomocí klí če. Opakujte tak i pro druhrou stranu. KROK: 21 Vložte 4 ks hákového šroubu M6x31 a matku M6 na 4 strany noh A-konstrukce tak, jak je zobrazeno na obrázku. Page 5/18

6 FINÁLNÍ KROK 1) Umístěte plátěnou stříšku na konstrukci st říšky a upevněte. 2) Umístěte polstr na sedák a opěrák a upevněte. HOUPAČKA JE PŘIPRAVENA K POUŽITÍ. PODMÍNKY UŽITÍ: Výrobek je konstruován pro osobní použití. Není navrhován a konstruován pro komerční účely a použití! Ponechte klíč a imbus k dotahování všech spojů houpačky!
