5B. Složení držáku filamentu (starší verze)

Rozměr: px

Začít zobrazení ze stránky:

Download "5B. Složení držáku filamentu (starší verze)"

Miroslava Romana Beránková
před 5 lety
Počet zobrazení:

1 5B. Složení držáku filamentu (starší verze) Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 9

Rozbalte jedno balení průhledných plastových dílů. Z obou stran každého dílu odstraňte ochranou fólii.

2 Step 1 Příprava dílců: 1. část Tato kapitola popisuje sestavení jednoho kusu držáku cívek filamentu. Podle typu Multi Materialu můžete mít v balení díly na další. Jednoduše opakujte tyto kroky znovu. Rozbalte jedno balení průhledných plastových dílů. Z obou stran každého dílu odstraňte ochranou fólii. SH-front (přední díl) SH-side (boční díly) SH-back (zadní díl) SH-mid (středový díl) Step 2 Příprava dílců: 2. část SH-corner (rohové díly) SH-bearing-corner (pro krajní ložiska) SH-bearing mid (pro středová ložiska) 2018 manual.prusa3d.com/ Page 2 of 9

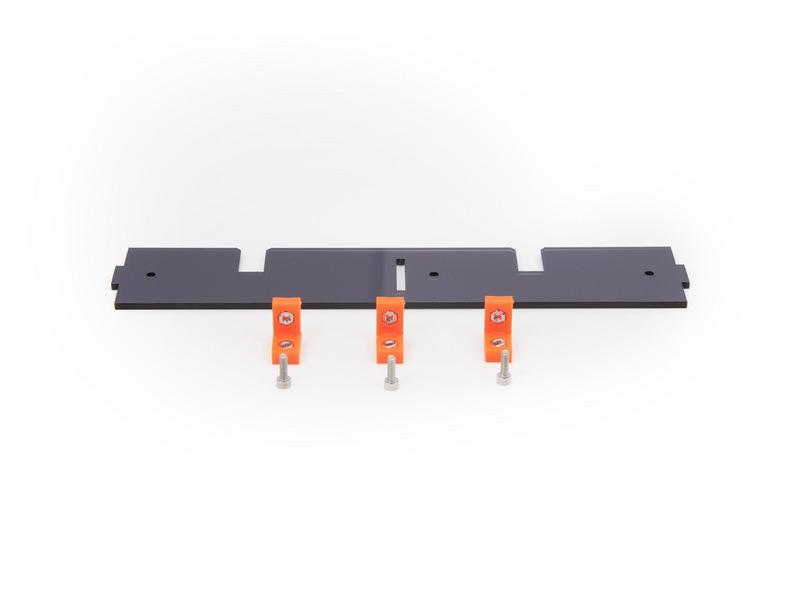

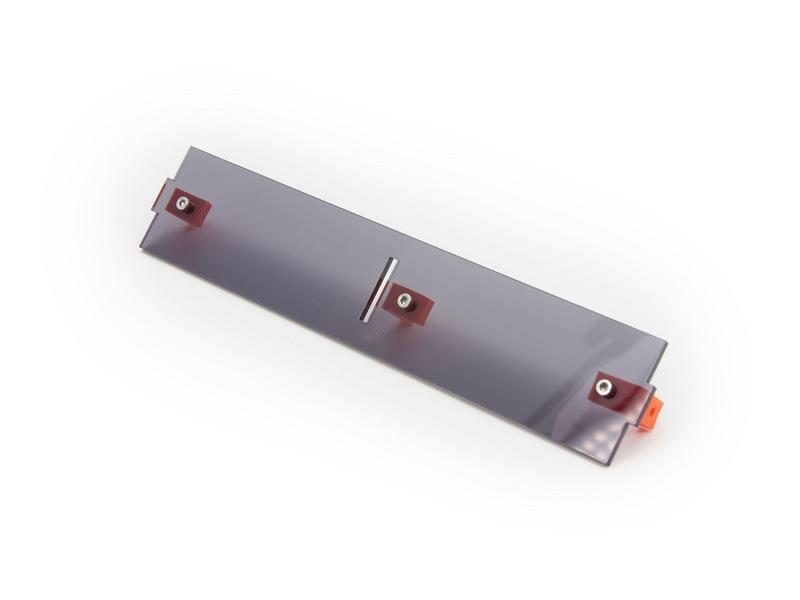

3 Step 3 Příprava rohových dílů Vložte matky M3n do dílů SH-corners. Matku můžete vložit, následně přišroubovat šroubem M3x10 a poté šroub povolit, viz obrázek. Step 4 Příprava dílu SH-front Pomocí šroubů M3x10 upevněte dílce SH-corners na díl SH-front. Postupujte dle fotografií manual.prusa3d.com/ Page 3 of 9

4 Step 5 Připojení SH-mid na SH-front Pomocí šroubu M3x10 upevněte dílec SH-mid na díl SH-front. Postupujte dle fotografií. Dejte si pozor na správnou orientaci výřezů. Step 6 Příprava dílce SH-back Pomocí šroubů M3x10 upevněte dílce SH-corners na díl SH-back. Postupujte dle fotografií manual.prusa3d.com/ Page 4 of 9

5 Step 7 Připojení dílce SH-back k ostatním Pomocí šroubu M3x10 připojte dílec SH-back na již sestavený základ z předchozích kroků. Step 8 Montáž bočních dílců SH-sides Pomocí šroubu M3x10 připojte boční díly SH-side na již sestavený základ. Dejte si pozor na správnou orientaci výřezů. Opakujte zobrazený postup i na druhé straně manual.prusa3d.com/ Page 5 of 9

Step 9 Osazení dílců SH-bearing-mid Natočte držák filamentu tak, aby k vám směřoval boční díl s výřezy.

Upevněte díly SH-bearing-mid pomocí šroubů M3x10 a matek M3n. Buďte velmi opatrní při utahování šroubů.

Step 10 Osazení dílců SH-bearing-corners Nasaďte dílce SH-bearing-corners na boční díly SH-sides, tak jako na

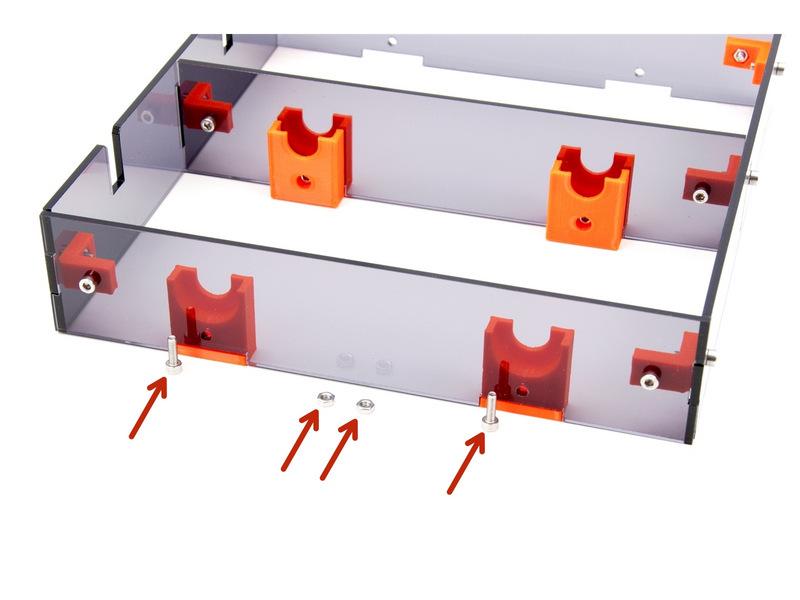

6 Step 9 Osazení dílců SH-bearing-mid Natočte držák filamentu tak, aby k vám směřoval boční díl s výřezy. Zatlačte díly SH-bearing-mid nadoraz do středového dílu SH-mid. Upevněte díly SH-bearing-mid pomocí šroubů M3x10 a matek M3n. Buďte velmi opatrní při utahování šroubů. Mějte na paměti, že pracujete s plastovými díly, není potřeba používat příliš velkou sílu. Step 10 Osazení dílců SH-bearing-corners Nasaďte dílce SH-bearing-corners na boční díly SH-sides, tak jako na obrázku. Dejte pozor na správnou orientaci, díly SH-bearing-corners by měly být "uvnitř" držáku. Upevněte díly SH-bearing-corners pomocí šroubů M3x10 a matek M3n manual.prusa3d.com/ Page 6 of 9

Step 11 Propojení držáků filamentu (VOLITELNÉ) V případě, že jste si objednali Multi Material upgrade

Budete potřebovat 4ks šroubu M3x18, který je součástí kitu.

Vezměte první držák a uvolněte 4 šrouby držící jeho boční panel SH-side.

7 Step 11 Propojení držáků filamentu (VOLITELNÉ) V případě, že jste si objednali Multi Material upgrade se dvěma držáky filamentu je možné je spojit pro lepší stabilitu. Budete potřebovat 4ks šroubu M3x18, který je součástí kitu. Dejte pozor na to, aby otvory v držácích směřovaly směrem k vám. Vezměte první držák a uvolněte 4 šrouby držící jeho boční panel SH-side. Matky ponechte na místě, budete je potřebovat později. Vezměte druhý držák a opět povolte 4 šrouby, tentokrát vyjměte i matky a vložte místo nich 4x šroub M3x18. Spojte držáky dohromady a utáhněte šrouby manual.prusa3d.com/ Page 7 of 9

Kapitola dále pokračuje s jedním držákem filamentu, ale shodný postup montáže lze použít i pro spojenou verzi.

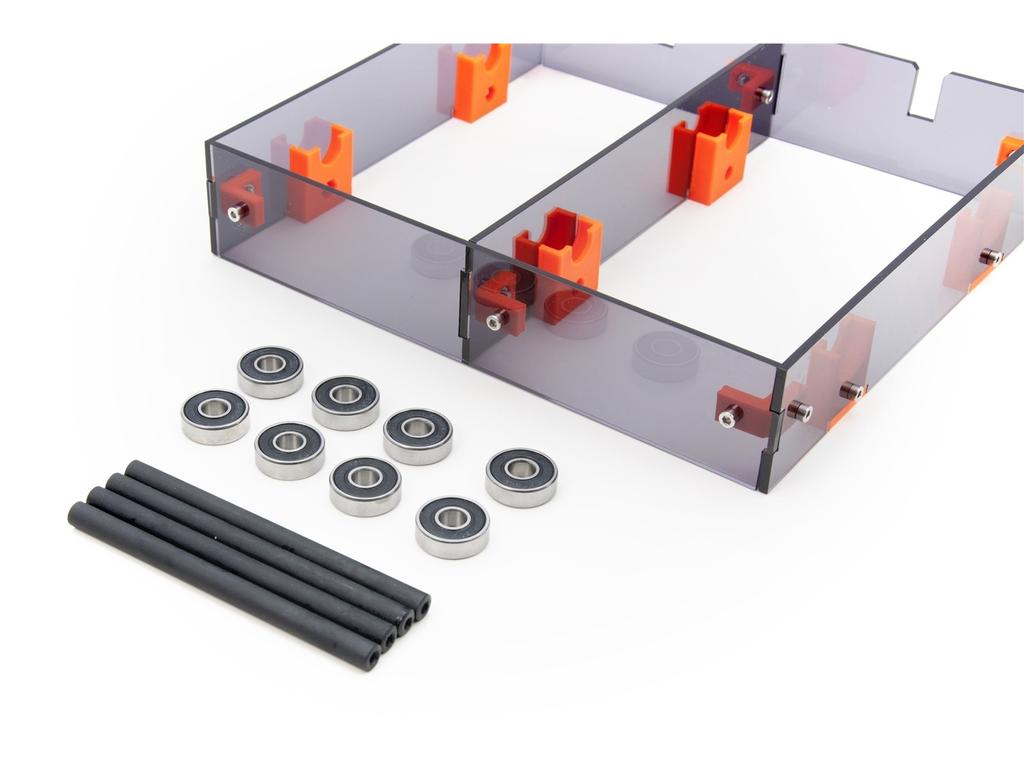

8 Step 12 Spojené držáky filamentu (VOLITELNÉ) Vámi spojené držáky filamentu by měly vypadat jako na fotografii. Znovu zkontrolujte, že otvory směřují jedním směrem! Kapitola dále pokračuje s jedním držákem filamentu, ale shodný postup montáže lze použít i pro spojenou verzi. Step 13 Příprava hřídelí pro cívky Ložisko 608b (8x) Hřídel 106sh (4x) Zatlačte ložiska na oba konce hřídele, tak jako na obrázku. Osazené hřídele zatlačte do oranžových dílců na držáku filamentu, viz obrázek manual.prusa3d.com/ Page 8 of 9

Step 14 Osazení PTFE trubiček Vložte bílou teflonovou trubičku do kruhového otvoru dílce PTFE TRAP, tak jako na obrázku.

Nasuňte dílec PTFE trap na složený držák filamentu. Horní hrana vytištěné součástky a držáku filamentu by měla být přibližně v jedné rovině.

Nepoužívejte svojí podložku pro skládání, můžete si ji poškodit. Máme hotovo a můžeme pokročit k poslední kapitole 6.

9 Step 14 Osazení PTFE trubiček Vložte bílou teflonovou trubičku do kruhového otvoru dílce PTFE TRAP, tak jako na obrázku. Dílec PTFE TRAP může být oranžový nebo černý. Protlačte trubičku skrze vytištěný díl. Dostatečný přesah je 0,5-1 cm. Nasuňte dílec PTFE trap na složený držák filamentu. Horní hrana vytištěné součástky a držáku filamentu by měla být přibližně v jedné rovině. V závislosti na množství držáků filamentu osaďte 2 až 4 dílce PTFE trap. Vyhřívaná podložka (heatbed) je použita pouze za účelem fotografie. Nepoužívejte svojí podložku pro skládání, můžete si ji poškodit. Máme hotovo a můžeme pokročit k poslední kapitole 6. Finále I d start with assembling these parts here first and having your printer still working - just in case anything breaks you could print some spares. This document was last generated on :03:32 PM manual.prusa3d.com/ Page 9 of 9
