1 3. Složení extrudérů Written By: Jakub Dolezal 2017 manual.prusa3d.com/ Page 1 of 17

2 Step 1 Identifikace dílů Extruder body MM (nová verze) - Rychlospojky QSM a PTFE trubičky jsou již osazeny z výroby. Dotáhněte rychlospojky QSM pomocí klíče velikosti 8. Extruder body MM (starší verze) Extruder idler MM (Poznámka: v balení je "levý" a pravý" idler, více v kroku 3). E-Motor-Holder 3D vytištěné díly jsou v pytlíku 3.EXTRUDER 2017 manual.prusa3d.com/ Page 2 of 17

3 Step 2 Sundejte podávací kolečko Vezměte motor Extruderu z vaší rozebrané tiskárny. Pomocí 1,5mm inbusového klíče povolte a sundejte podávací kolečko (pulley). Motor si ponechte pro následující kroky manual.prusa3d.com/ Page 3 of 17

4 Step 3 Příprava podávacích koleček Před instalací podávacích koleček (pulley) pro přítlačné kladky (idlery) se ujistěte, že každé obsahuje ložiska a hřídelku. Podávací kolečka jsou posílána složená, ale ložiska z nich mohou vypadnout, jednoduše je zatlačte nazpět. Každé kolečko obsahuje DVĚ ložiska. Hřídelku nyní nezasouvejte dovnitř, k tomu se dostaneme později. Rozlišujte prosím mezi podávacími kolečky: bez šroubů (ložiska uvnitř, použito na idlerech) se šrouby (bez ložisek, použito na motorech) Podávací kolečka jsou v sáčku 3.EXTRUDER 2017 manual.prusa3d.com/ Page 4 of 17

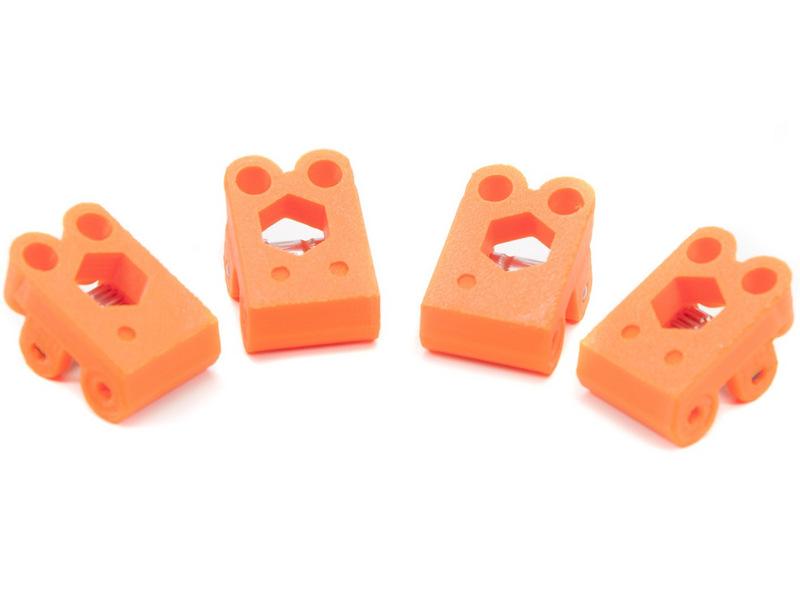

5 Step 4 Složení přítlačných kladek: 1. část Podle množství extrudérů budete muset složit dvě nebo čtyři přítlačné kladky. Rozložte díly jako na prvním obrázku. Je velmi důležité použít podávací kolečka pro přítlačné kladky (bez šroubů), nikoliv ty pro motory. 3D vytištěné díly jsou v sáčku 3.EXTRUDER Položte přítlačnou kladku s jednou tečkou dále od sebe. Položte přítlačnou kladku se dvěma tečkami blíže k sobě. Otočte s vytištěnými součástkami směrem k podávacím kolečkům. Pokračujeme v následujícím kroku manual.prusa3d.com/ Page 5 of 17

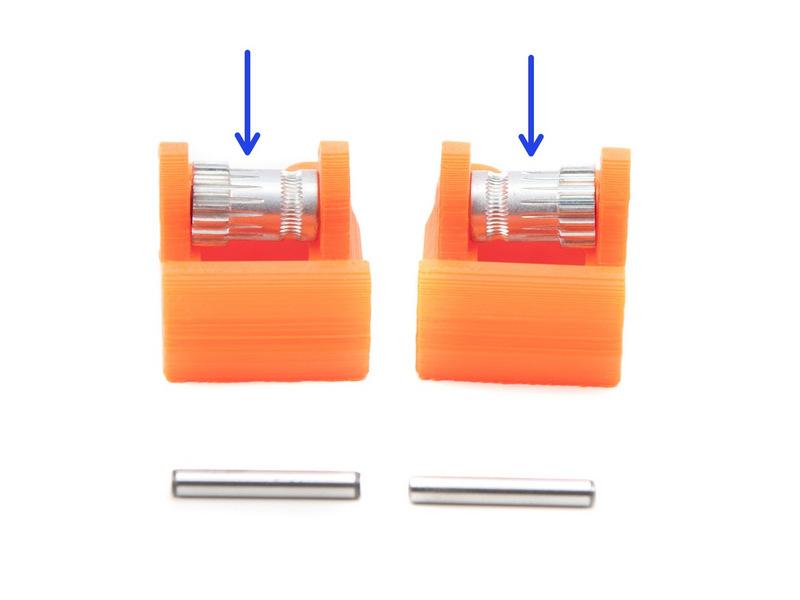

6 Step 5 Složení přítlačných kladek: 2. část Pokračujeme z předchozího kroku. Vezměte podávací kolečka tak jak jsou (neotáčejte s nimi) a vložte je do tištěných dílů. Vezměte hřídelky zasuňte je nadoraz ze stran. Mějte na zřeteli, že jsou otvory na hřídelku z druhé ("vnitřní") strany menší. DODRŽUJTE POKYNY V MANUÁLU abyste předešli problémům. Jak již bylo zmíněno v předchozím kroku musíte složit buď dvě nebo čtyři přítlačné kladky. Postup jsme si ukázali na jedné dvojici, ale ta druhá je identická manual.prusa3d.com/ Page 6 of 17

7 Step 6 Příprava těla Extrudéru: 1. část Podle množství motorů musíte složit buď jedno nebo dvě těla Extrudéru. Šrouby M3x30 Extruder-body-MM (tělo extrudéru) Vložte šrouby do těla extrudéru jako na druhém obrázku. Otočte tělem extrudéru vzhůru tak, aby závity šroubů směřovaly nahoru. Tištěné díly jsou v sáčku 3.EXTRUDER Pokračujeme v dalším kroku manual.prusa3d.com/ Page 7 of 17

8 Step 7 Příprava těla Extrudéru: 2. část Připravte si tělo extrudéru, přítlačné kladky a podložky jako na prvním obrázku. Vložte podložky na šrouby jako na druhém obrázku. Na šrouby dále nasuňte přítlačné kladky a opět podložky, viz třetí obrázek. Dejte pozor na správnou polohu přítlačných kladek. Kladka se dvěma tečkami musí být na straně extrudéru se dvěma tečkami, stejný princip platí i pro druhou kladku s jednou tečkou. Step 8 Osazení motorů na tělo extruderu Pro každé tělo extruderu si připravte dva motory. Natočte extruder tak, aby přítlačná kolečka směrovala dolu a kabely motorů nahoru. Přitlačte díly k sobě a utáhněte je pomocí 2,5mm inbusového klíče. Šrouby, které drží přítlačné kladky nedotahujte nadoraz. Kladky musí být možné otočit manual.prusa3d.com/ Page 8 of 17

9 Step 9 Osazení podávacích koleček: 1. část Před osazením podávacích koleček se ujistěte, že máte správně natočené hřídele motorů. Vezměte kleště a natočte hřídel tak, aby její plochá část směřovala ke kladce, viz obrázek. Opakujte tento postup i pro ostatní hřídele manual.prusa3d.com/ Page 9 of 17

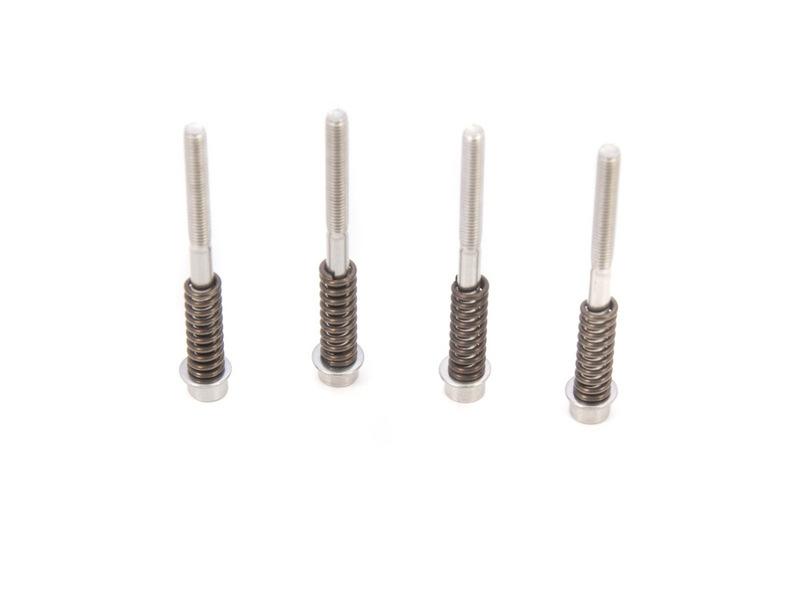

10 Step 10 Osazení podávacích koleček: 2. část Vezměte podávací kolečka se šrouby a umístěte je na natočené hřídele motorů. Vezměte kus filamentu (1,75 mm) a protlačte jej skrz tělo extrudéru, jak je ukázáno na obrázku. Zarovnejte podávací kolečko podle filamentu a utáhněte šroub 1,5mm inbusovým klíčem. Šroub podávacího kolečka musí jít proti ploché části hřídele, jinak bude kolečko prokluzovat a tiskárna nebude tisknout. Step 11 Příprava šroubů přítlačných kladek Šroub M3x40 Podložka M3w Pružinka 5x15s Umístěte podložky a pružinky na šroub M3x40, viz obrázek. Podle počtu extruderů si připravte 4 nebo 8 kusů těchto šroubů manual.prusa3d.com/ Page 10 of 17

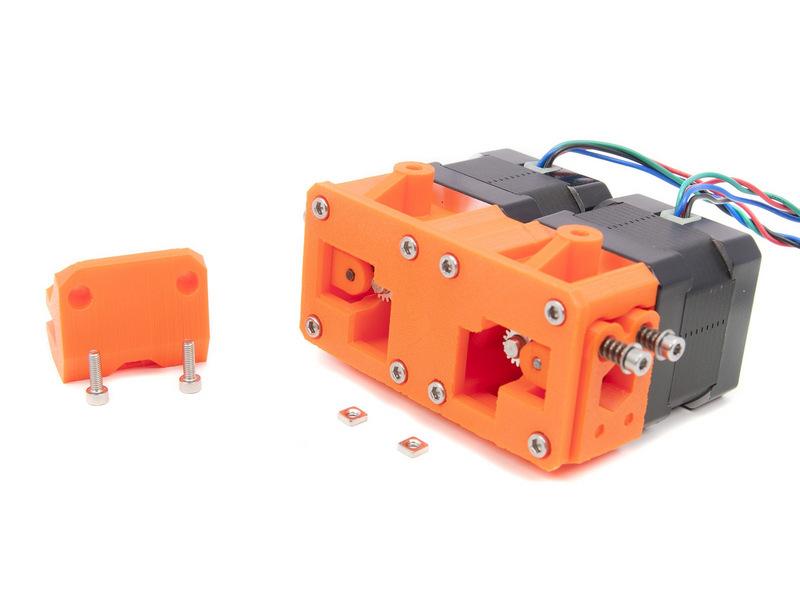

11 Step 12 Osazení šroubů přítlačných kladek Matice M3nS (4x) Umístěte matice M3nS do kapes. Vložte šrouby do otvorů na přítlačných kladkách. Opakujte tento postup i pro druhou stranu. Utáhněte všechny šrouby, mezera mezi podložkou a kladkou (tištěný díl) by měla být 4-5 mm. Step 13 Osazení držáku extrudéru: 1. část Vezměte držák extrudéru (extruder holder), matice M3nS a šrouby M3x10. Umístěte šrouby M3x10 do držáku. Umístěte matky M3nS do kapes. Pokud je to nezbytné, použijte 1,5mm inbusový klíč manual.prusa3d.com/ Page 11 of 17

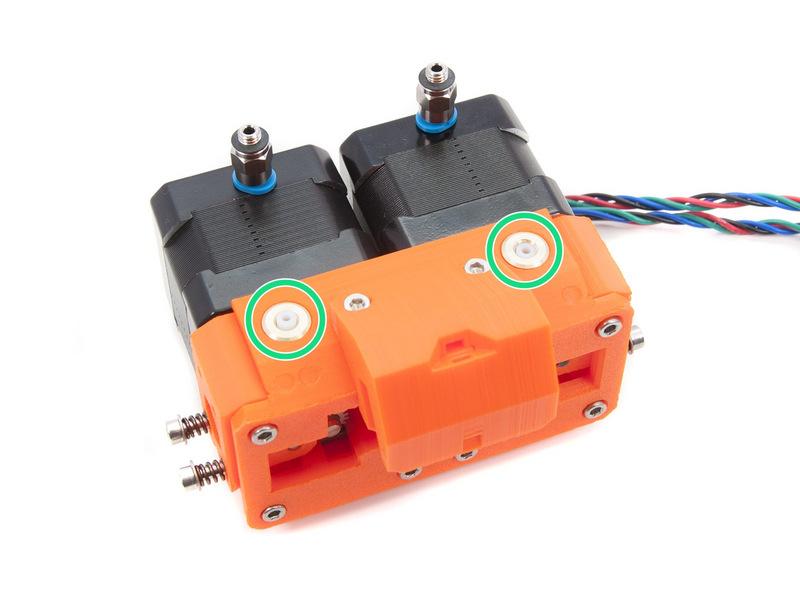

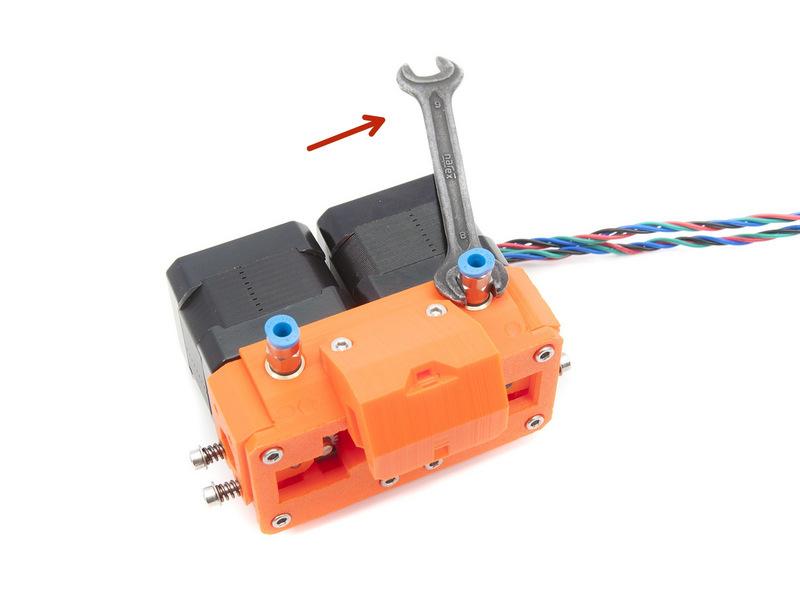

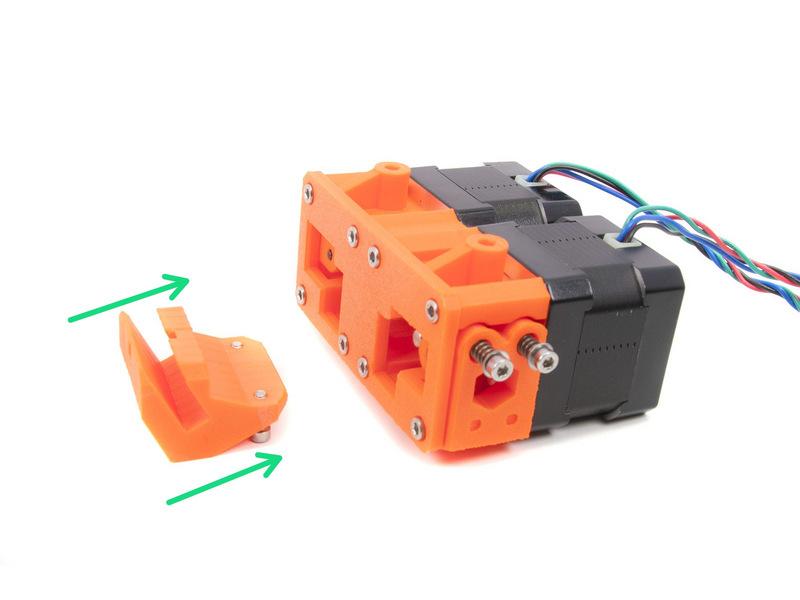

12 Step 14 Osazení držáku extrudéru: 2. část Umístěte držák jako na prvním obrázku. Ujistěte se, že je držák na středu těla extruderu. Použijte palec pro udržení držáku na jeho pozici a 2,5mm inbusovým klíčem dotáhněte šrouby. Step 15 Osazení držáku extrudéru: 3. část PTFE trubičky (2x) Rychlospojka QSM-M5 (2x) Vložte trubičky z PTFE do extruderu jako je ukázáno na obrázku. Trubičky nezkracujte! Osaďte rychlospojky QSM-M5. Dotáhněte rychlospojky QSM-M5 pomocí klíče velikosti 8. Během utahování buďte opatrní, nepoužívejte příliš velkou sílu! 2017 manual.prusa3d.com/ Page 12 of 17

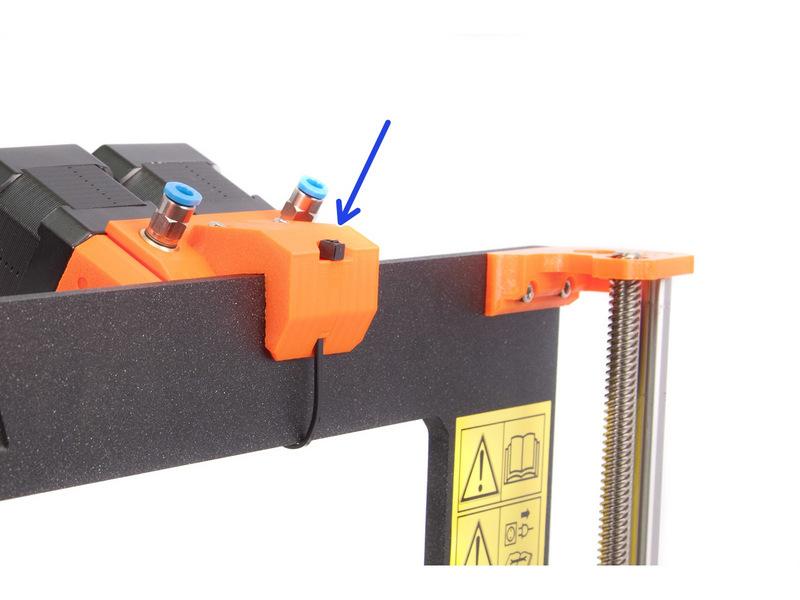

13 Step 16 Osazení držáku extrudéru: 4. část Umístěte hotový extrudér(y) na rám osy Z a ujistěte se, že je řádně usazen. Naše doporučení je 60 mm od kraje držáku ke kraji horních tištěných dílů osy Z. Step 17 Osazení držáku extrudéru: 5. část Pro zabezpečení extruderu na rámu použijte stahovací pásku. Začněte na přední straně rámu a zatlačte celou pásku dovnitř. Oviňte pásku okolo rámu a vsuňte ji spodem do držáku extruderu. Utáhněte pásku a kleštěmi odstřihněte přebytečnou část manual.prusa3d.com/ Page 13 of 17

14 Step 18 Osazení rychlospojek na Multiplexer Připravte si rychlospojky QSM-M5 (4x) Před osazením rychlospojek se ujistěte, že máte v Multiplexeru ocelové trubičky. Osaďte rychlospojky na horní část Multiplexeru a utáhněte je pomocí klíče velikosti manual.prusa3d.com/ Page 14 of 17

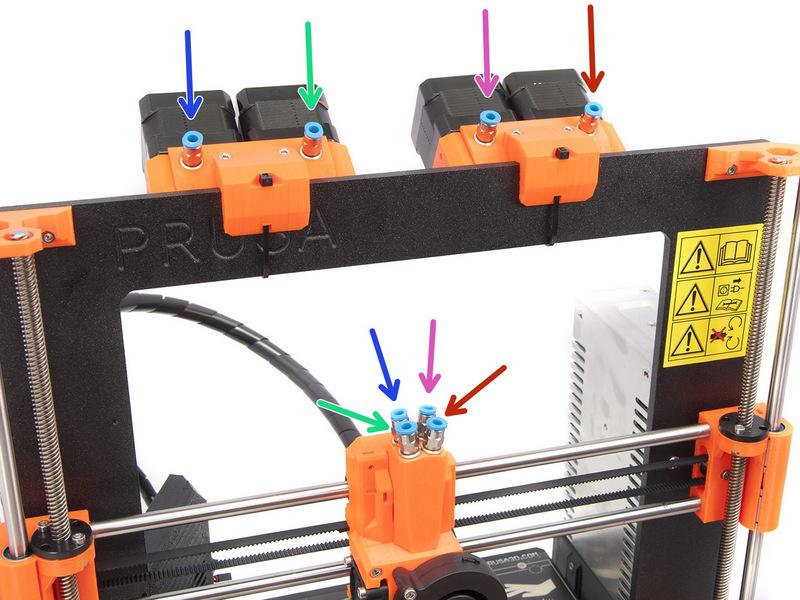

15 Step 19 Osazení PTFE trubic Osaďte trubice ve stejném pořadí jako v tomto manuálu. Značně tím ulehčíte případné řešení problémů s multi materiálovým tiskem! Správné pořadí extrudérů a trubic v Multiplexeru je následující: Extruder 1 Extruder 2 Extruder 3 Extruder 4 Zapojte všechny trubice. Fotografie ukazují zapojení pouze jedné z ilustračních důvodů manual.prusa3d.com/ Page 15 of 17

16 Step 20 Osazení krytky ventilátoru Krytka ventilátoru Šroub M3x20 (1x) Utáhněte krytku ventilátoru pomocí 2,5mm inbusového klíče. Jemně dotáhněte i dva další šrouby držící ventilátor manual.prusa3d.com/ Page 16 of 17

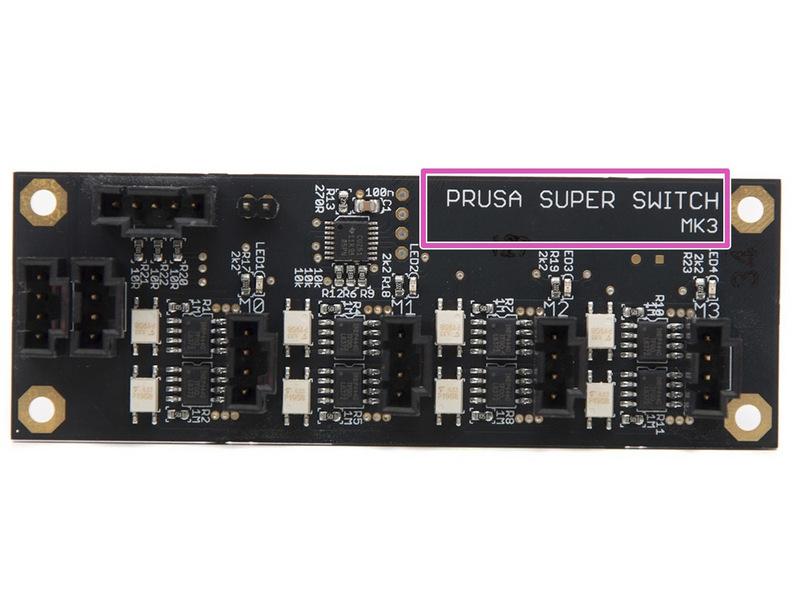

17 Step 21 Rozdílné verze elektroniky Od 3. srpna 2017 bude Multi Material upgrade zasílán s novou deskou pro zapojení extrudérů. Hlavními rozdíly jsou rozměry a rozložení konektorů. Funkcionalita je shodná. Vybalte desku z balení a vyberte si následující návod: Deska Stepper Switch - 4A. Osazení elektroniky (nejnovější verze) Deska Prusa Super Switch - 4B. Osazení elektroniky (starší verze) This document was last generated on :28:51 PM manual.prusa3d.com/ Page 17 of 17
