1

2 2

3 Technické údaje, konstrukční data a ilustrace uvedené v této publikaci nejsou závazné. Vyhrazujeme si právo provádět změny bez předchozího upozornění. 3

4 x2 x1 x2 x3 x1 x3 x2 x2 4

5 Sestavení nosiče jízdního kola (pro střešní nosiče s čtvercovým profilem) 66,5mm 2 5/8" 94mm 3 11/16" Odemkněte pojistná ramena nosiče na jízdní kolo a vyjměte je. Vezměte tři pojistná ramena a do otvoru každého z nich vložte kolíček se závitem. Vezměte dva přídržné šrouby o délce 94 mm (3 11/16 ) z přiložené sady a vložte je do otvorů ve větším držáku. Vezměte jeden přídržný šroub o délce 66,5 mm (2 5/8 ) a vložte ho do otvoru v menším držáku. Přišroubujte tři pojistná ramena. 16

6 LOCK! Vezměte tři úchytné svorky z přiložené sady. Protáhněte jednotlivé svorky otvory v držácích, viz obrázek. Spodem protáhněte dva montážní pásky z přiložené sady příslušnými otvory na obou koncích nosiče tak, aby žebrovaná strana pásků směřovala ven. Nosič jízdního kola nasaďte na střešní nosič. Menší držák je pohyblivý, takže jej můžete nastavit tak, aby rozpětí držáků odpovídalo vzdálenosti příčníků. Zajistěte jednotlivé přídržné šrouby v drážkách úchytných svorek a přišroubujte pojistná ramena k držákům. Sklopte pojistná ramena tak, aby úchytné svorky pevně svíraly příčníky. Utažením nebo povolením pojistného ramena upravte sevření tak, abyste získali odpovídající stisk. Nosič jízdního kola musí být dobře zajištěn. Pojistné rameno se zámkem na klíč musí být sklopeno tak, aby byl zámek dostupný. Zamkněte rameno klíčem. 17

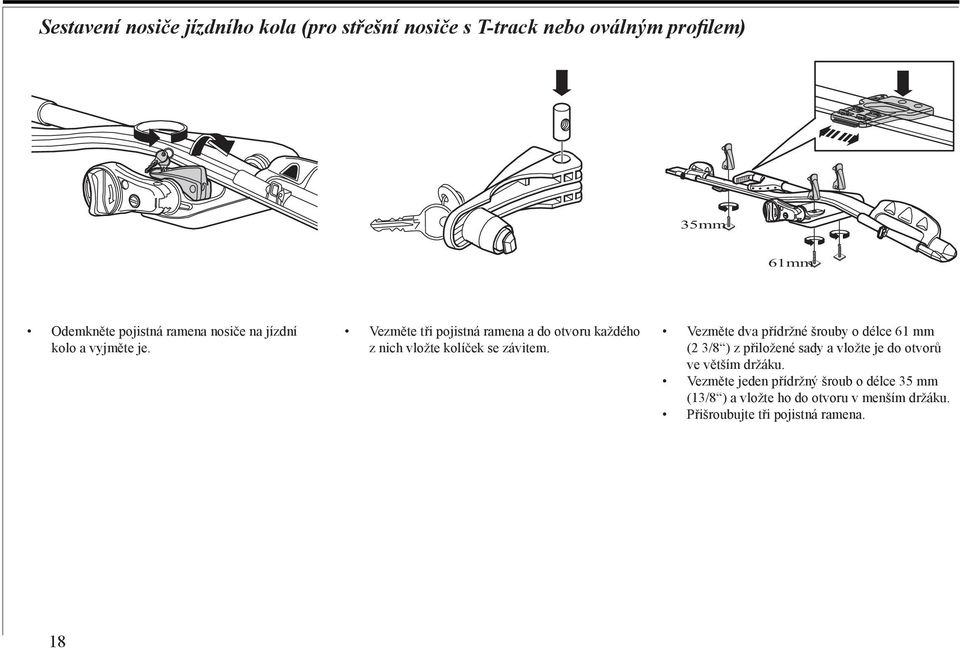

7 Sestavení nosiče jízdního kola (pro střešní nosiče s T-track nebo oválným profilem) 35mm 61mm Odemkněte pojistná ramena nosiče na jízdní kolo a vyjměte je. Vezměte tři pojistná ramena a do otvoru každého z nich vložte kolíček se závitem. Vezměte dva přídržné šrouby o délce 61 mm (2 3/8 ) z přiložené sady a vložte je do otvorů ve větším držáku. Vezměte jeden přídržný šroub o délce 35 mm (13/8 ) a vložte ho do otvoru v menším držáku. Přišroubujte tři pojistná ramena. 18

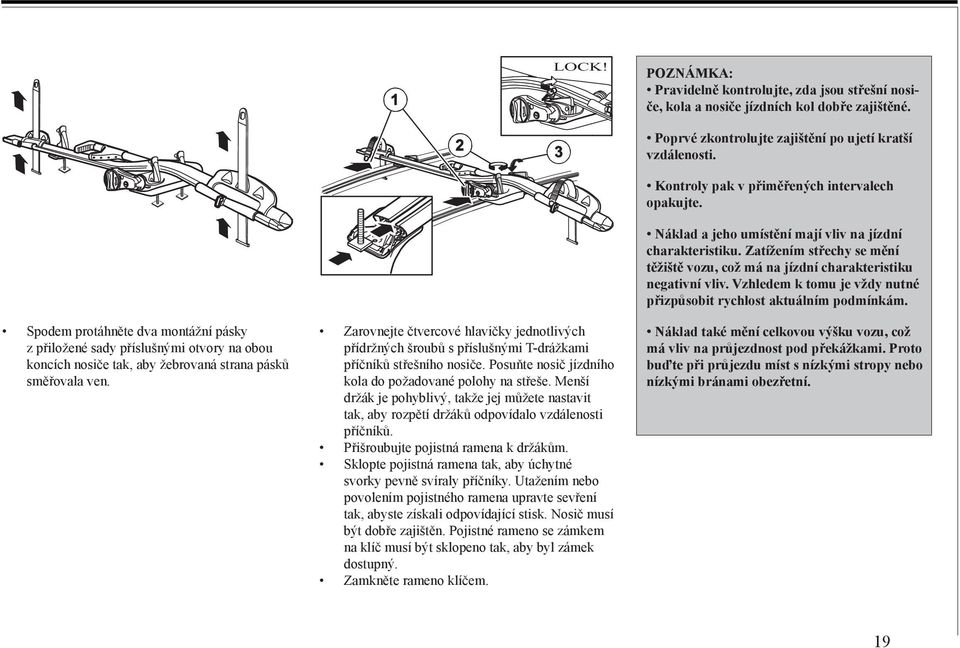

8 LOCK! POZNÁMKA: Pravidelně kontrolujte, zda jsou střešní nosiče, kola a nosiče jízdních kol dobře zajištěné. Spodem protáhněte dva montážní pásky z přiložené sady příslušnými otvory na obou koncích nosiče tak, aby žebrovaná strana pásků směřovala ven. Zarovnejte čtvercové hlavičky jednotlivých přídržných šroubů s příslušnými T-drážkami příčníků střešního nosiče. Posuňte nosič jízdního kola do požadované polohy na střeše. Menší držák je pohyblivý, takže jej můžete nastavit tak, aby rozpětí držáků odpovídalo vzdálenosti příčníků. Přišroubujte pojistná ramena k držákům. Sklopte pojistná ramena tak, aby úchytné svorky pevně svíraly příčníky. Utažením nebo povolením pojistného ramena upravte sevření tak, abyste získali odpovídající stisk. Nosič musí být dobře zajištěn. Pojistné rameno se zámkem na klíč musí být sklopeno tak, aby byl zámek dostupný. Zamkněte rameno klíčem. Poprvé zkontrolujte zajištění po ujetí kratší vzdálenosti. Kontroly pak v přiměřených intervalech opakujte. Náklad a jeho umístění mají vliv na jízdní charakteristiku. Zatížením střechy se mění těžiště vozu, což má na jízdní charakteristiku negativní vliv. Vzhledem k tomu je vždy nutné přizpůsobit rychlost aktuálním podmínkám. Náklad také mění celkovou výšku vozu, což má vliv na průjezdnost pod překážkami. Proto buďte při průjezdu míst s nízkými stropy nebo nízkými bránami obezřetní. 19

9 Uchycení kola do nosiče Začněte tím, že v závislosti na rozměrech kola nastavíte přibližnou vzdálenost mezi držáky kol a úchytným ramenem. Zkontrolujte, zda jsou přídržné pásky držáků kol otevřené. Pokud je to možné, přichyťte konce pásků k okrajům držáků tak, aby byly dobře dostupné ve chvíli, kdy jimi bude nutné zajistit kola. Vyzvedněte kolo na nahoru a postavte ho na nosič, přičemž dejte pozor, aby bylo úchytné rameno umístěno ve správné pozici vůči rámu kola. Jednou rukou kolo přidržujte a druhou rukou otáčejte zámkem pojistného mechanismu doprava tak, aby úchytné rameno pevně svíralo rám kola. Upravte rozpětí držáků kol tak, aby odpovídalo vzdálenosti kol a zajistěte kola k nosiči pomocí přídržných pásků. Otočením klíče v zámku doprava nosič jízdního kola zamkněte, a pak klíč ze zámku vyjměte. Nezapomeňte, že s instalováním nosiče jízdního kola se zvýší celková výška vozidla. Pokud nosič jízdního kola nepoužíváte, sejměte ho. 20

10 Nastavení přídržných pásků Pokud se přídržné pásky dotýkají střechy vozu, lze je posunout tak, aby jejich konce přečnívaly po obou stranách držáků. Pokud by se pásky třely o střechu vozu, mohlo by dojít k poškození laku. 21

11 Sejmutí kola z držáku Zcela otevřete přídržné pásky držáků kol a otočením klíče v zámku doleva odemkněte pojistný mechanismus. Jednou rukou uchopte kolo a druhou zatlačte páčku ve spodní části pojistného mechanismu dopředu tak, aby úchytné rameno uvolnilo sevření rámu kola. Sundejte kolo ze střechy Vašeho vozu. 22

12 Úprava držáků nosiče Úchytné rameno nosiče jízdního kola lze otočit tak, aby jej bylo možné použít z levé i z pravé strany vozu. Začněte tím, že sejmete zakončení kolejničky a držák kola v přední části. Otočte kolejničku vzhůru nohama a povolte dva imbusové šrouby ve spodní části držáku pojistného mechanismu a úchytného ramena. 23

13 Úprava držáků nosiče (pokračování) Posuňte držák s pojistným mechanismem a úchytným ramenem na konec kolejničky tak, aby se úchytné rameno uvolnilo. Otočte úchytné rameno na druhou stranu. Zasuňte držák s pojistným mechanismem a úchytným ramenem zpět do původní polohy na kolejničce. Utáhněte oba imbusové šrouby. Nasaďte zpět držák kola a zakončení kolejničky. 24

14 25
