Auger Monster. Vše v jednom!

Transkript

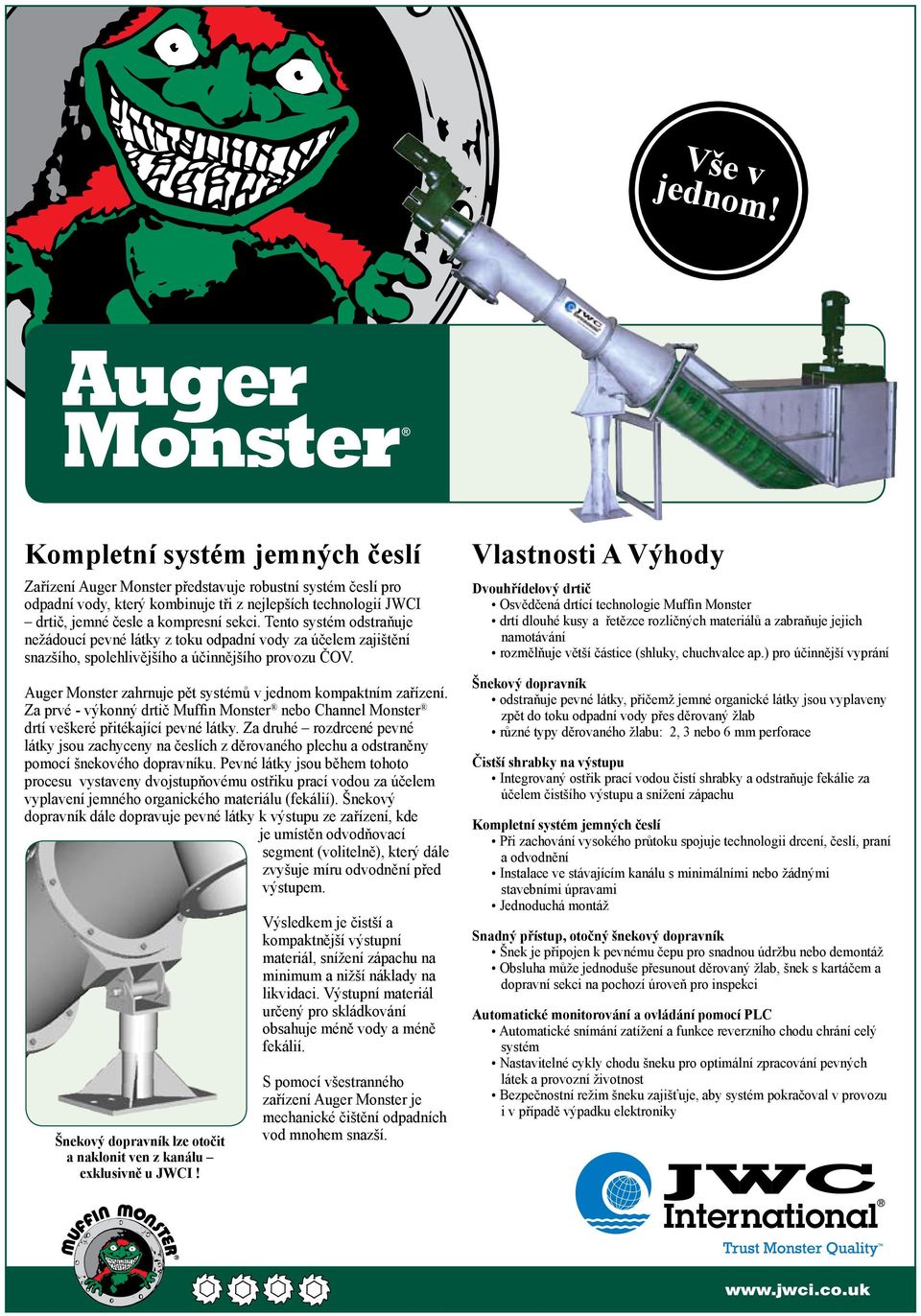

1 Vše v jednom! uger Monster Kompletní systém jemných česlí Zařízení uger Monster představuje robustní systém česlí pro odpadní vody, který kombinuje tři z nejlepších technologií JWCI drtič, jemné česle a kompresní sekci. Tento systém odstraňuje nežádoucí pevné látky z toku odpadní vody za účelem zajištění snazšího, spolehlivějšího a účinnějšího provozu ČOV. uger Monster zahrnuje pět systémů v jednom kompaktním zařízení. Za prvé - výkonný drtič Muffin Monster nebo Channel Monster drtí veškeré přitékající pevné látky. Za druhé rozdrcené pevné látky jsou zachyceny na česlích z děrovaného plechu a odstraněny pomocí šnekového dopravníku. Pevné látky jsou během tohoto procesu vystaveny dvojstupňovému ostřiku prací vodou za účelem vyplavení jemného organického materiálu (fekálií). Šnekový dopravník dále dopravuje pevné látky k výstupu ze zařízení, kde je umístěn odvodňovací segment (volitelně), který dále zvyšuje míru odvodnění před výstupem. Šnekový dopravník lze otočit a naklonit ven z kanálu exklusivně u JWCI! Výsledkem je čistší a kompaktnější výstupní materiál, snížení zápachu na minimum a nižší náklady na likvidaci. Výstupní materiál určený pro skládkování obsahuje méně vody a méně fekálií. S pomocí všestranného zařízení uger Monster je mechanické čištění odpadních vod mnohem snazší. Vlastnosti Výhody Dvouhřídelový drtič Osvědčená drtící technologie Muffin Monster drtí dlouhé kusy a řetězce rozličných materiálů a zabraňuje jejich namotávání rozmělňuje větší částice (shluky, chuchvalce ap.) pro účinnější vyprání Šnekový dopravník odstraňuje pevné látky, přičemž jemné organické látky jsou vyplaveny zpět do toku odpadní vody přes děrovaný žlab různé typy děrovaného žlabu: 2, 3 nebo 6 perforace Čistší shrabky na výstupu Integrovaný ostřik prací vodou čistí shrabky a odstraňuje fekálie za účelem čistšího výstupu a snížení zápachu Kompletní systém jemných česlí Při zachování vysokého průtoku spojuje technologii drcení, česlí, praní a odvodnění Instalace ve stávajícím kanálu s minimálními nebo žádnými stavebními úpravami Jednoduchá montáž Snadný přístup, otočný šnekový dopravník Šnek je připojen k pevnému čepu pro snadnou údržbu nebo demontáž Obsluha může jednoduše přesunout děrovaný žlab, šnek s kartáčem a dopravní sekci na pochozí úroveň pro inspekci utomatické monitorování a ovládání pomocí PLC utomatické snímání zatížení a funkce reverzního chodu chrání celý systém Nastavitelné cykly chodu šneku pro optimální zpracování pevných látek a provozní životnost Bezpečnostní režim šneku zajišťuje, aby systém pokračoval v provozu i v případě výpadku elektroniky

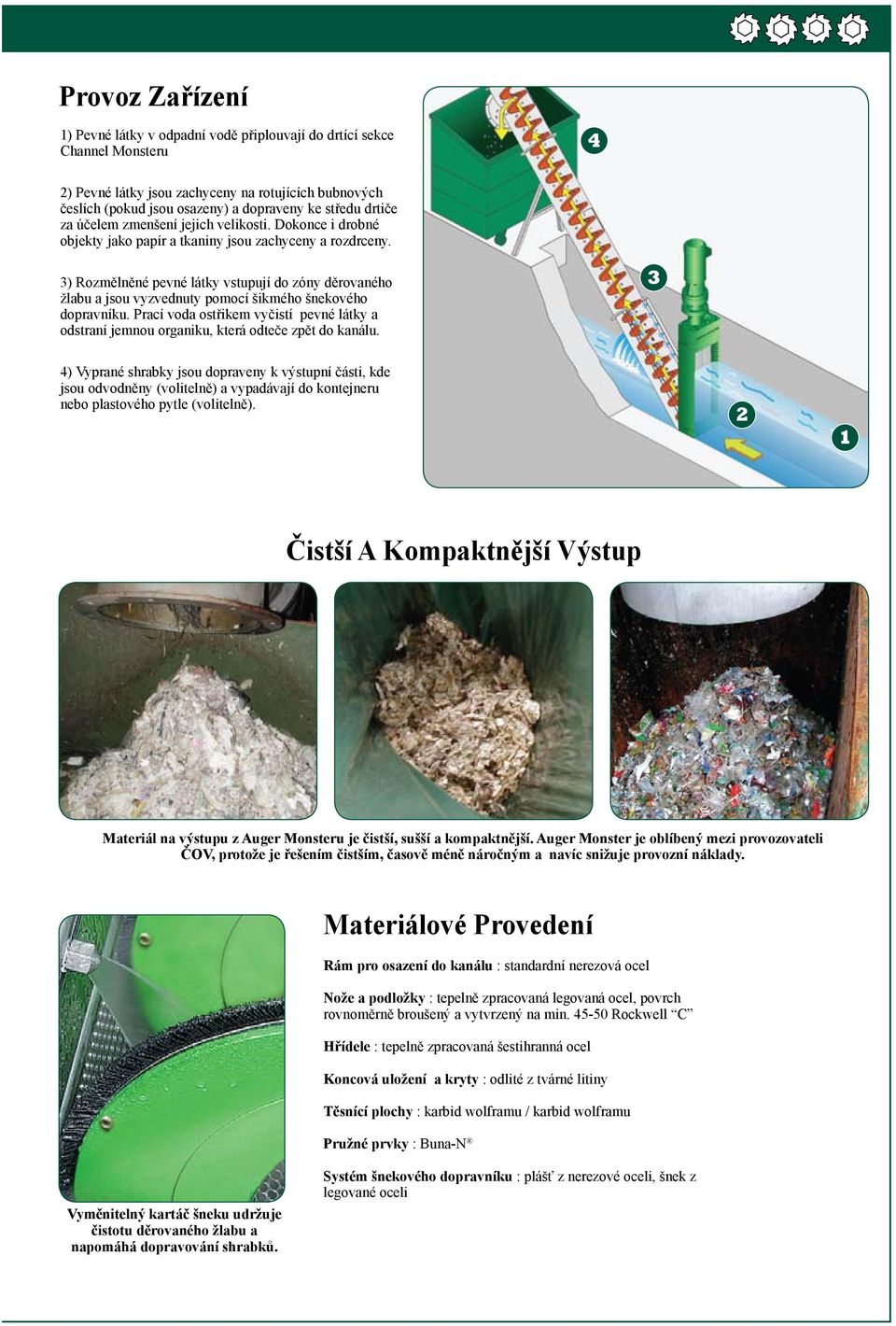

2 Provoz Zařízení 1) Pevné látky v odpadní vodě připlouvají do drtící sekce Channel Monsteru 4 2) Pevné látky jsou zachyceny na rotujících bubnových česlích (pokud jsou osazeny) a dopraveny ke středu drtiče za účelem zmenšení jejich velikosti. Dokonce i drobné objekty jako papír a tkaniny jsou zachyceny a rozdrceny. 3) Rozmělněné pevné látky vstupují do zóny děrovaného žlabu a jsou vyzvednuty pomocí šikmého šnekového dopravníku. Prací voda ostřikem vyčistí pevné látky a odstraní jemnou organiku, která odteče zpět do kanálu. 3 4) Vyprané shrabky jsou dopraveny k výstupní části, kde jsou odvodněny (volitelně) a vypadávají do kontejneru nebo plastového pytle (volitelně). 2 1 Čistší Kompaktnější Výstup Materiál na výstupu z uger Monsteru je čistší, sušší a kompaktnější. uger Monster je oblíbený mezi provozovateli ČOV, protože je řešením čistším, časově méně náročným a navíc snižuje provozní náklady. Materiálové Provedení Rám pro osazení do kanálu : standardní nerezová ocel Nože a podložky : tepelně zpracovaná legovaná ocel, povrch rovnoměrně broušený a vytvrzený na min Rockwell C Hřídele : tepelně zpracovaná šestihranná ocel Koncová uložení a kryty : odlité z tvárné litiny Těsnící plochy : karbid wolframu / karbid wolframu Pružné prvky : Buna-N Vyměnitelný kartáč šneku udržuje čistotu děrovaného žlabu a napomáhá dopravování shrabků. Systém šnekového dopravníku : plášť z nerezové oceli, šnek z legované oceli

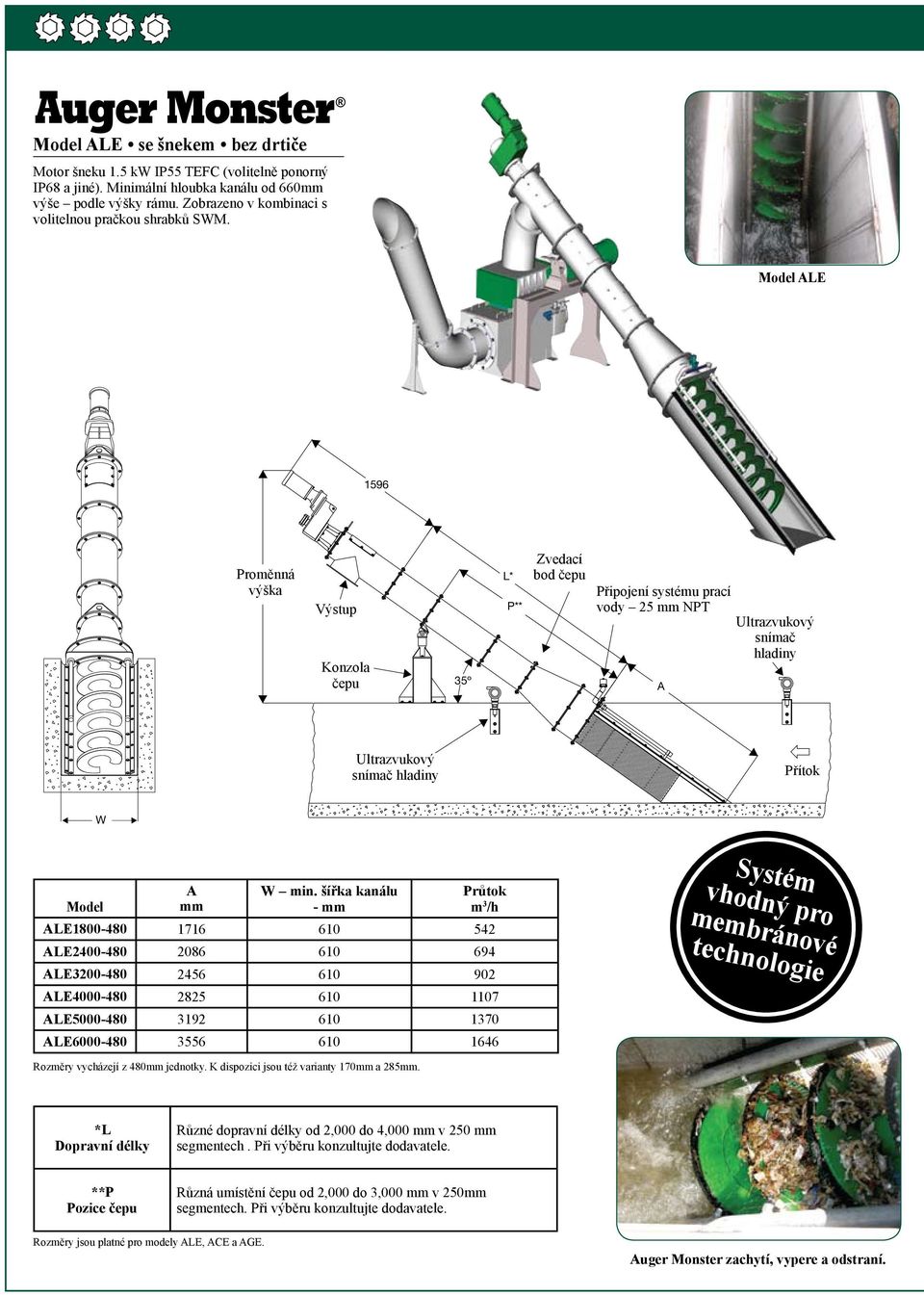

3 uger Monster Model L se šnekem bez drtiče Motor šneku 1.5 kw IP55 TFC (volitelně ponorný IP68 a jiné). Minimální hloubka kanálu od 660 výše podle výšky rámu. Zobrazeno v kombinaci s volitelnou pračkou shrabků SWM. Model L 1596 výška Výstup Konzola čepu 35º L* P** Zvedací bod čepu Připojení systému prací vody 25 NPT snímač hladiny Přítok W Model W min. šířka kanálu - Průtok m 3 /h L L L L L L Systém vhodný pro membránové technologie Rozměry vycházejí z 480 jednotky. K dispozici jsou též varianty 170 a 285. *L Dopravní délky Různé dopravní délky od 2,000 do 4,000 v 250 segmentech. Při výběru konzultujte dodavatele. **P Pozice čepu Různá umístění čepu od 2,000 do 3,000 v 250 segmentech. Při výběru konzultujte dodavatele. Rozměry jsou platné pro modely L, C a G. uger Monster zachytí, vypere a odstraní.

4 uger Monster Model C s jedním bubnem Motor šneku 1.5 kw IPP55 TFC (volitelně ponorný IP68 a jiné). Motor drtiče 4 kw, motor bubnu 0.75 kw. Minimální hloubka kanálu od 660 výše v závislosti na výšce rámu. Zobrazený je typ 480, volitelně lze dodat 170 a 285. Průtok vychází z optimálních podmínek v kanále. Výběr zařízení konzultujte s dodavatelem. Model C 1596 výška Výstup Konzola čepu 35º L* P** Zvedací bod čepu Připojení systému prací vody 25 NPT C B Přítok W 130 délka D Model B C D W min. šířka kanálu - C C C C C C S rámem z nerezové oceli dle obrázku. Minimální šířka kanálu 610 při použití rámu pouze pro drtič. Průtok m 3 /h Výstup z uger Monsteru uger Monster a příčný dopravník Příklad instalace uger Monsteru

5 uger Monster Model G drtič a česle Motor šneku 1.5 kw IP55 TFC (volitelně ponorný IP68 a jiné). Motor drtiče 4 kw. Minimální hloubka kanálu od 660 výše v závislosti na výšce rámu. Zobrazený je typ 285, volitelně lze dodat 170 a 480. Průtok vychází z optimálních podmínek v kanále. Výběr zařízení konzultujte s dodavatelem. Model G 1596 výška Výstup Konzola čepu 35º L* P** Zvedací bod čepu Připojení systému prací vody 25 NPT C B Přítok W 105 D délka Model B C D W min. šířka kanálu - G G G G G G Průtok m 3 /h S rámem z nerezové oceli dle obrázku. Minimální šířka kanálu 406 při použití rámu pouze pro drtič a osazení 285 šneku. Minimální šířka kanálu 305 při použití rámu pouze pro drtič a osazení170 šneku. Výstup do plastového pytle Příklad instalace uger Monsteru plikace na kalové lince

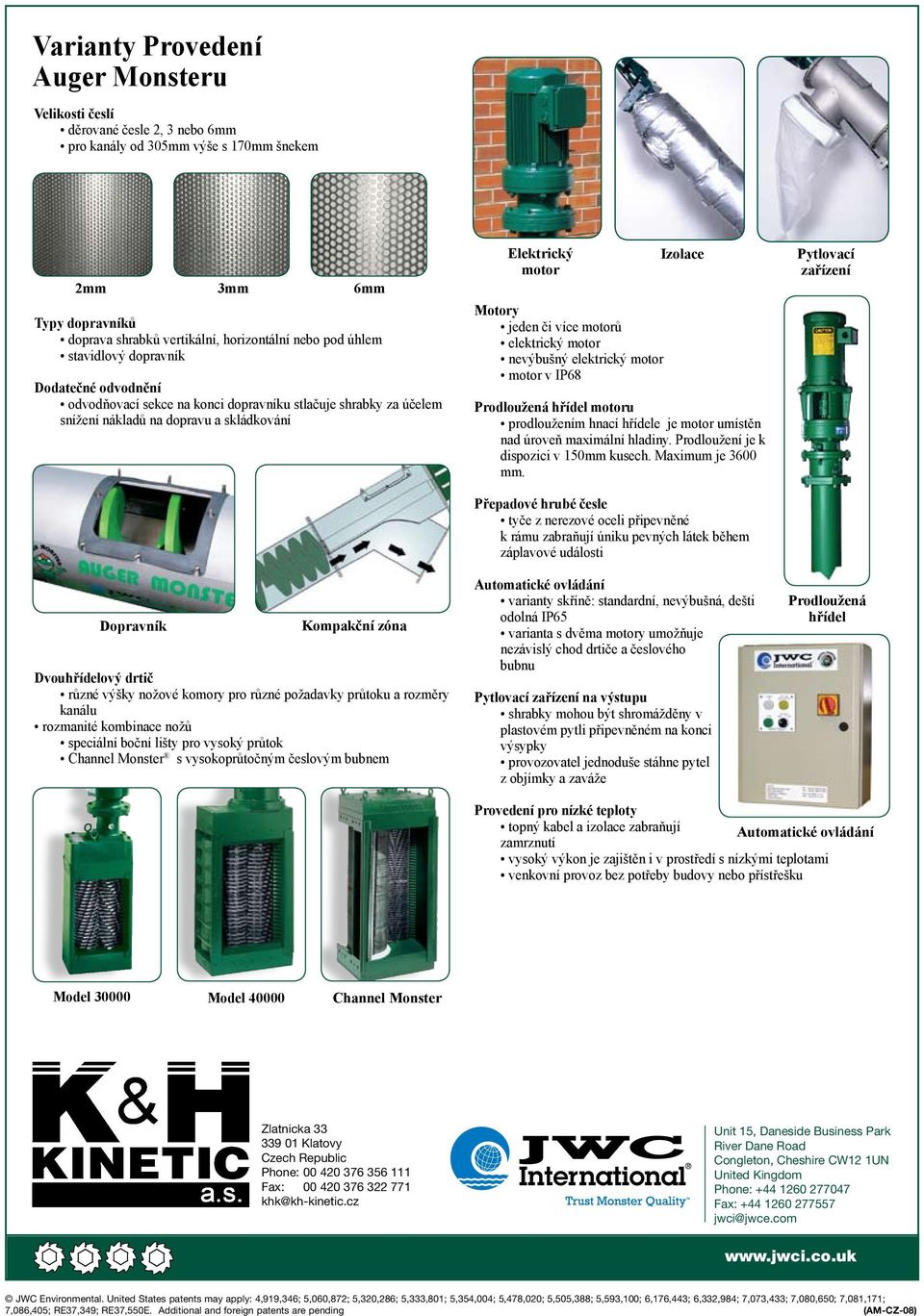

6 Varianty Provedení uger Monsteru Velikosti česlí děrované česle 2, 3 nebo 6 pro kanály od 305 výše s 170 šnekem Typy dopravníků doprava shrabků vertikální, horizontální nebo pod úhlem stavidlový dopravník Dodatečné odvodnění odvodňovací sekce na konci dopravníku stlačuje shrabky za účelem snížení nákladů na dopravu a skládkování Dopravník Kompakční zóna Dvouhřídelový drtič různé výšky nožové komory pro různé požadavky průtoku a rozměry kanálu rozmanité kombinace nožů speciální boční lišty pro vysoký průtok Channel Monster s vysokoprůtočným česlovým bubnem lektrický motor Motory jeden či více motorů elektrický motor nevýbušný elektrický motor motor v IP68 Izolace Prodloužená hřídel motoru prodloužením hnací hřídele je motor umístěn nad úroveň maximální hladiny. Prodloužení je k dispozici v 150 kusech. Maximum je Přepadové hrubé česle tyče z nerezové oceli připevněné k rámu zabraňují úniku pevných látek během záplavové události utomatické ovládání varianty skříně: standardní, nevýbušná, dešti odolná IP65 varianta s dvěma motory umožňuje nezávislý chod drtiče a česlového bubnu Pytlovací zařízení na výstupu shrabky mohou být shromážděny v plastovém pytli připevněném na konci výsypky provozovatel jednoduše stáhne pytel z objímky a zaváže Pytlovací zařízení Prodloužená hřídel Provedení pro nízké teploty topný kabel a izolace zabraňují utomatické ovládání zamrznutí vysoký výkon je zajištěn i v prostředí s nízkými teplotami venkovní provoz bez potřeby budovy nebo přístřešku Model Model Channel Monster Zlatnicka Klatovy Czech Republic Phone: Fax: khk@kh-kinetic.cz Unit 15, Daneside Business Park River Dane Road Congleton, Cheshire CW12 1UN United Kingdom Phone: Fax: jwci@jwce.com JWC nvironmental. United States patents may apply: 4,919,346; 5,060,872; 5,320,286; 5,333,801; 5,354,004; 5,478,020; 5,505,388; 5,593,100; 6,176,443; 6,332,984; 7,073,433; 7,080,650; 7,081,171; 7,086,405; R37,349; R37,550. dditional and foreign patents are pending (M-CZ-08)
