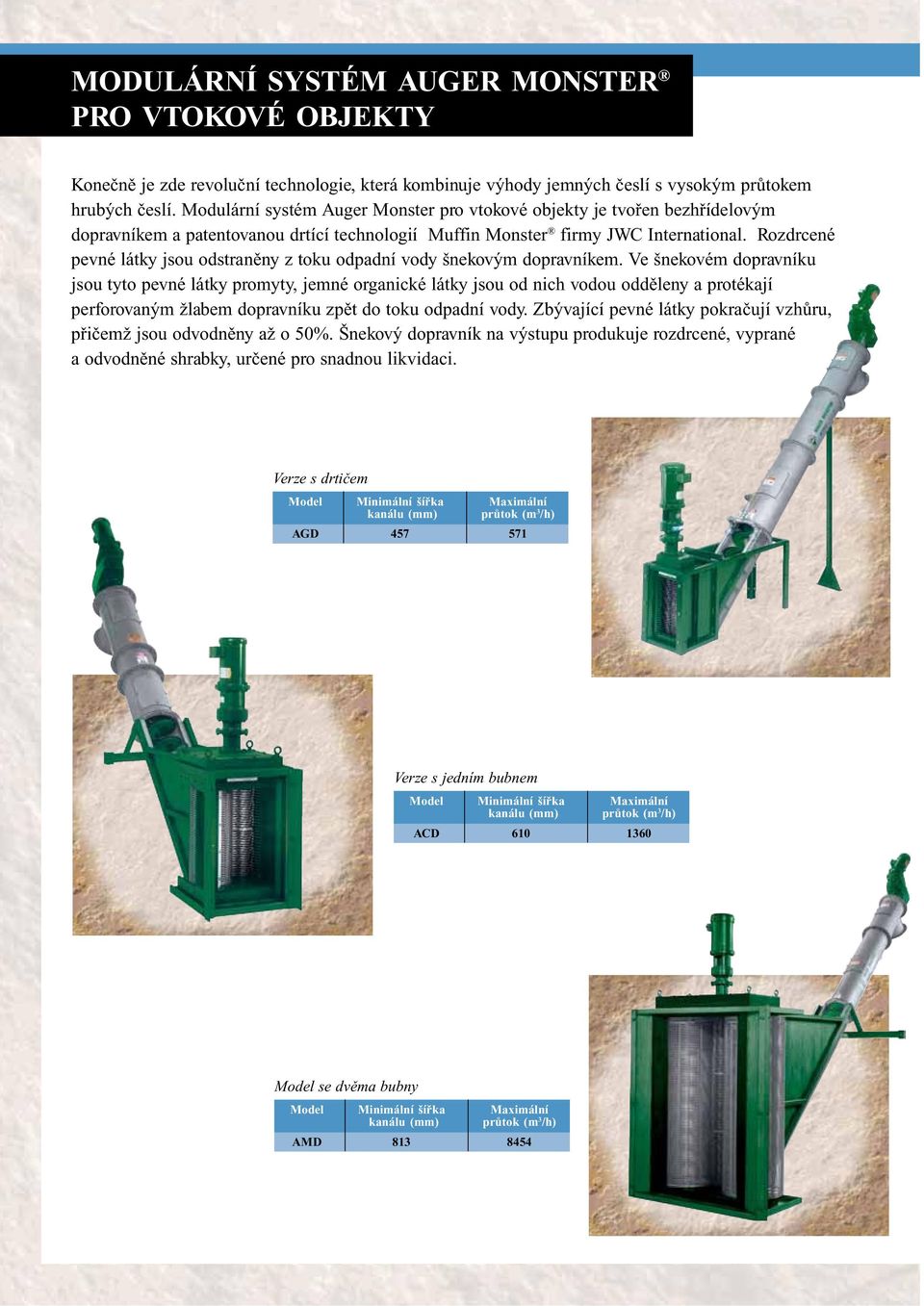

2 MODULÁRNÍ SYSTÉM AUGER MONSTER PRO VTOKOVÉ OBJEKTY Konečně je zde revoluční technologie, která kombinuje výhody jemných česlí s vysokým průtokem hrubých česlí. Modulární systém Auger Monster pro vtokové objekty je tvořen bezhřídelovým dopravníkem a patentovanou drtící technologií Muffin Monster firmy JWC International. Rozdrcené pevné látky jsou odstraněny z toku odpadní vody šnekovým dopravníkem. Ve šnekovém dopravníku jsou tyto pevné látky promyty, jemné organické látky jsou od nich vodou odděleny a protékají perforovaným žlabem dopravníku zpět do toku odpadní vody. Zbývající pevné látky pokračují vzhůru, přičemž jsou odvodněny až o 0%. Šnekový dopravník na výstupu produkuje rozdrcené, vyprané a odvodněné shrabky, určené pro snadnou likvidaci. Verze s drtičem Model Minimální šířka Maximální kanálu (mm) průtok (m /h) AGD 7 7 Verze s jedním bubnem Model Minimální šířka Maximální kanálu (mm) průtok (m /h) ACD Model se dvěma bubny Model Minimální šířka Maximální kanálu (mm) průtok (m /h) AMD 8 8

Rozdrcené pevné látky jsou odstraněny z toku odpadní vody šnekovým dopravníkem.

3 VOLITELNÉ KONFIGURACE PROVOZ SYSTÉMU AUGER MONSTER Pevné látky vstupují do systému a pomocí rotujících bubnových česlí jsou usměrňovány do drtiče. Většina vody protéká bubny. Pevné látky jsou rozdrceny mezi noži a pokračují do šikmého šnekového dopravníku. 6 Praním jsou odděleny jemné organické látky od ostatních shrabků. Jemné organické látky odtékají zpět do kanálu. 6 Rozdrcené a vyprané shrabky jsou odvodněny a transportovány šnekovým dopravníkem k výstupu. Dvouhřídelový drtič Výběr nožů ovlivňuje velikost rozdrcených částic podle vašich potřeb Různé výšky nožových kazet pro různé typy kanálů a hodnoty průtoku Varianty dopravníku Šneky jsou k dispozici ve verzích 70 mm, 8mm a 00 mm pro optimální manipulaci se shrabky Vertikální i horizontální verze pro dopravu odvodněných shrabků podle přání zákazníka Šikmý šnekový dopravník Síto se velikostmi otvorů pro navedení vody a organických látek zpět do toku odpadní vody Šířka šneku může být použita pro kanály od 0 cm Varianty motoru Elektrický, hydraulický, provedení Ex nebo s prodlouženou hřídelí - tyto varianty mohou vyřešit každou obtížnou nebo problematickou aplikaci Řídicí jednotka Je k dispozici ve skříňovém provedení a splňuje elektrické požadavky i nároky provozu Dává podnět k přerušované nastavitelné časové sekvenci pro optimální pohyb shrabků v dopravníku Ultrazvukové nebo plovákové snímání výšky hladiny Zajišťuje optimální transport shrabků v závislosti na úrovni průtoku mm 6 mm 8 mm Rotační bubnové česle K dispozici jsou modely zařízení s jedním nebo dvěma nerezovými bubny pro zajištění vysokého průtoku Bubny zároveň dopravují shrabky do drtiče Provedení se dvěma bubny disponuje řadou různých velikostí a výšek bubnů Pytlovací zařízení na výstupu Pokud nelze použít kontejner, mohou být shrabky na výstupu shromažďovány do pytlů pomocí pytlovacího zařízení Systém ochrany před mrazem Vysoký výkon zařízení je zajištěn i v podmínkách s chladným počasím

6 Rozdrcené a vyprané shrabky jsou odvodněny a transportovány šnekovým dopravníkem k výstupu.

4 STANICE PŘÍJMU SVOZŮ HONEY MONSTER TM Zařízení pro příjem svozů je založeno na osvědčené technologii produktů řady Auger Monster, která umožňuje čistší zpracování odpadu z fekálních vozů za pomoci oddělení pevných látek. Jedinečný proces s kombinací drcení, mytí a odvodnění odpadu je uskutečněn v čase přibližně od do minut na běžný fekální vůz. Volitelně je k dispozici měřící kontrolní systém MonsterTrack pro monitoring průtoku svozů a provedení přesné dokumentace. Systém je vybaven průtokoměrem a regulačním uzávěrem a dále zařízením na čtení karet nebo digitální klávesnicí pro účely zabezpečení proti neoprávněnému použití. PROVOZ STANICE PŘÍJMU SVOZŮ - HONEY MONSTER TM Odpad z fekálních vozů je gravitačně vypouštěn do potrubního připojení stanice příjmu svozů. Materiál pokračuje přes drtič řady Muffin Monster. Ultrazvukový senzor a regulační uzávěr řídí průtok systémem. Pokud je instalováno zařízení pro měření, magnetický průtokoměr měří průtok a data jsou odesílána do řídicí jednotky za účelem vystavení dokladu. Rozdrcený odpad je transportován šnekovým dopravníkem. Ostřikování vodou odplaví jemné organické látky (fekálie), ty spolu s odpadní vodou odtečou přes otvory ve žlabu dopravníku. Nežádoucí pevné látky jsou zachyceny a transportovány na výstup zařízení. 6 Jemné organické látky (fekálie) a odpadní voda jsou vypouštěny z nádrže a pokračují dále v toku odpadní vody. Výstup zachycených pevných látek Svozy 6 Volitelné zařízení na čtení karet Odpadní voda a jemné organické látky (fekálie) Model Průměr česlí kw Objem shrabků Max. průtok SRS00 00mm,, m /h 6 m /h Pozn.: Drtič 000T-0 používá běžný kw motor. Na vstupu je volitelně k dispozici lapač kovových předmětů.

Volitelně je k dispozici měřící kontrolní systém MonsterTrack pro monitoring průtoku svozů a provedení přesné dokumentace.

5 SCREENINGS WASHER MONSTER TM ZAŘÍZENÍ NA PRANÍ SHRABKŮ (SWM) Screenings Washer Monster je kontejnerový sytém s násypkou jehož účelem je efektivní drcení, praní, komprese a odvodnění shrabků, jež byly zachyceny na hrubých česlích nebo jiných zařízeních pro zachycení shrabků. Pevné látky na výstupu z SWM jsou až o 0 % sušší, o 7 až 80% je zmenšen jejich objem, mají menší hmotnost a jsou čistší než běžné shrabky. Jedinečný proces drcení před vlastní separací pevných látek umožňuje skutečně oddělit veškeré organické látky (fekálie) od výsledného produktu, což snižuje zápach a náklady na skládkování. SWM používá osvědčenou technologii úspěšných výrobků řady Auger Monster. Zachycené pevné látky jsou vedeny přes drtič do šnekového dopravníku, kde jsou praním odděleny jemné organické látky od plastů, papíru a jiných nežádoucích materiálů. Drcení zvětší povrch pro praní, což umožňuje, aby voda ostřiků oddělila a vyčistila větší množství nežádoucích pevných materiálů. Ty jsou dále transportovány šnekovým dopravníkem, stlačeny a odvodněny. Výsledkem jsou sušší shrabky s menším zápachem připravené pro likvidaci. PROVOZ ZAŘÍZENÍ NA PRANÍ SHRABKŮ - SCREENINGS WASHER MONSTER TM (SWM) Shrabky jsou dopravovány nebo padají přímo do SWM, jehož provoz je synchronizován se stávajícími česlemi nebo dopravníkem Shrabky procházejí přes drtič za účelem redukce jejich velikosti Rozdrcené shrabky jsou následně promyty a transportovány šnekovým dopravníkem. Výsledné jemnější organické materiály (fekálie) spolu s odpadní vodou snadno odtékají přes perforovaný žlab šnekového dopravníku. Nežádoucí pevné látky jsou zachyceny a transportovány přes kompresní a odvodňovací sekci k výstupu. Jemné organické látky (fekálie) a vzniklá odpadní voda se vracejí do toku odpadní vody Umyté zachycené pevné látky jsou stlačeny, odvodněny a ve formě kompaktního koláče připraveny pro finální likvidaci Shrabky Vyprané, kompaktní a odvodněné zachycené pevné látky na výstupu Odpadní voda a jemný organický materiál (fekálie) Objem shrabků Pohony Rozměry (mm) Model (m /h) (kw) A B SWM08, 7, SWM08* 0,7, *Pouze pro provoz s nižším zatížením - musí být schváleno dodavatelem pro konkrétní aplikaci. Pozn.: Verze SWM008 bez drtiče je k dispozici pouze pro použití v kombinaci se systémy Auger Monster.

Pevné látky na výstupu z SWM jsou až o 0 % sušší, o 7 až 80% je zmenšen jejich objem, mají menší hmotnost a jsou čistší než běžné shrabky.

6 PRODUKTOVÁ ŘADA MUFFIN MONSTER PROBLÉMY TRADIČNÍCH TECHNOLOGIÍ VTOKOVÝCH OBJEKTŮ Běžné systémy pouze zachytí shrabky na česlích a odstraní je z toku. Systémy firmy JWC International zahrnují další kroky, jako je drcení, mytí a odvodnění shrabků před jejich výstupem do kontejneru. Hrubé česle Tradiční technologie hrubých česlí zachycuje velké problematické pevné látky, jakož i mnohé organické látky, které jsou zdrojem nepříjemného zápachu. Mechanismus hrubých česlí navíc postrádá schopnost odvodnění shrabků a zanechává je v mokrém stavu nevhodném pro další manipulaci. Jemné česle Technologie jemných česlí dosahuje vyšší záchytné účinnosti na úkor průtoku. Často odfiltrují z toku organické látky důležité pro proces biologického čištění a způsobují problémy spojené se zápachem a další manipulací. POROVNEJTE VÝSLEDKY Odpad z hrubých česlí Je tvořen velkými předměty jako jsou hadry, plasty, boty, atd. Obsahuje množství organických látek vytvářejících nepříjemný zápach. Odpad je mokrý a špinavý, další manipulace s ním je problematická. Odpad z Auger Monster Je rozdrcený a vypraný, organické látky jsou rozpuštěny a vypláchnuty, nižší zápach, odvodněno až o 0%, levnější skládkování. Jiná zařízení na praní a kompresi shrabků Typický výstup shrabků z pračky shrabků Screenings Washer Monster, firmy JWC International JWC International Unit, Daneside Business Park River Dane Road Congleton, Cheshire CW UN United Kingdom Tel: + (0) Fax: + (0) jwci@jwce.com ZAŘÍZENÍ l PRODEJ l SERVIS Headquarters Costa Mesa, CA 966 USA Tel: Fax: Autorizovaný dodavatel: JWC, JWC Environmental and logo are registered trademarks. Auger Monster and Logo are registered trademarks. Muffin Monster and Logo are registered trademarks. Auger Monster and Logo are registered trademarks. Mini Monster and Logo are registered trademarks. This equipment is covered by one or more United States patents:,06,;,,7;,8,9;,70,;,707,0;,99,6;,060,87;,0,86;,,80;,,00;,78,00;,0,88;,9,00; 6,76,; 09/8,68. Other patent applications and foreign patents are pending. K&H KINETIC a.s. Zlatnická, 9 0 Klatovy Tel.: 76 6 Fax: khk@kh-kinetic.cz Copyright JWC Environmental 00 Bulletin no. C80-CZ 00

Hrubé česle Tradiční technologie hrubých česlí zachycuje velké problematické pevné látky, jakož i mnohé organické látky, které jsou zdrojem nepříjemného zápachu.
