1 CZ Překlad originálního návodu k použití SK Preklad originálneho návodu na použitie TM800A TM800 TM900A TM900 Área Empresarial Andalucía - Sector I Calle Sierra de Cazorla nº C.P: Pinto (Madrid) SPAIN sales@grupostayer.com info@grupostayer.com

2

3 Anleitung_SBM_000_E_SPK:_ :53 Uhr Seite 28 E 4 5 a B A 9 3

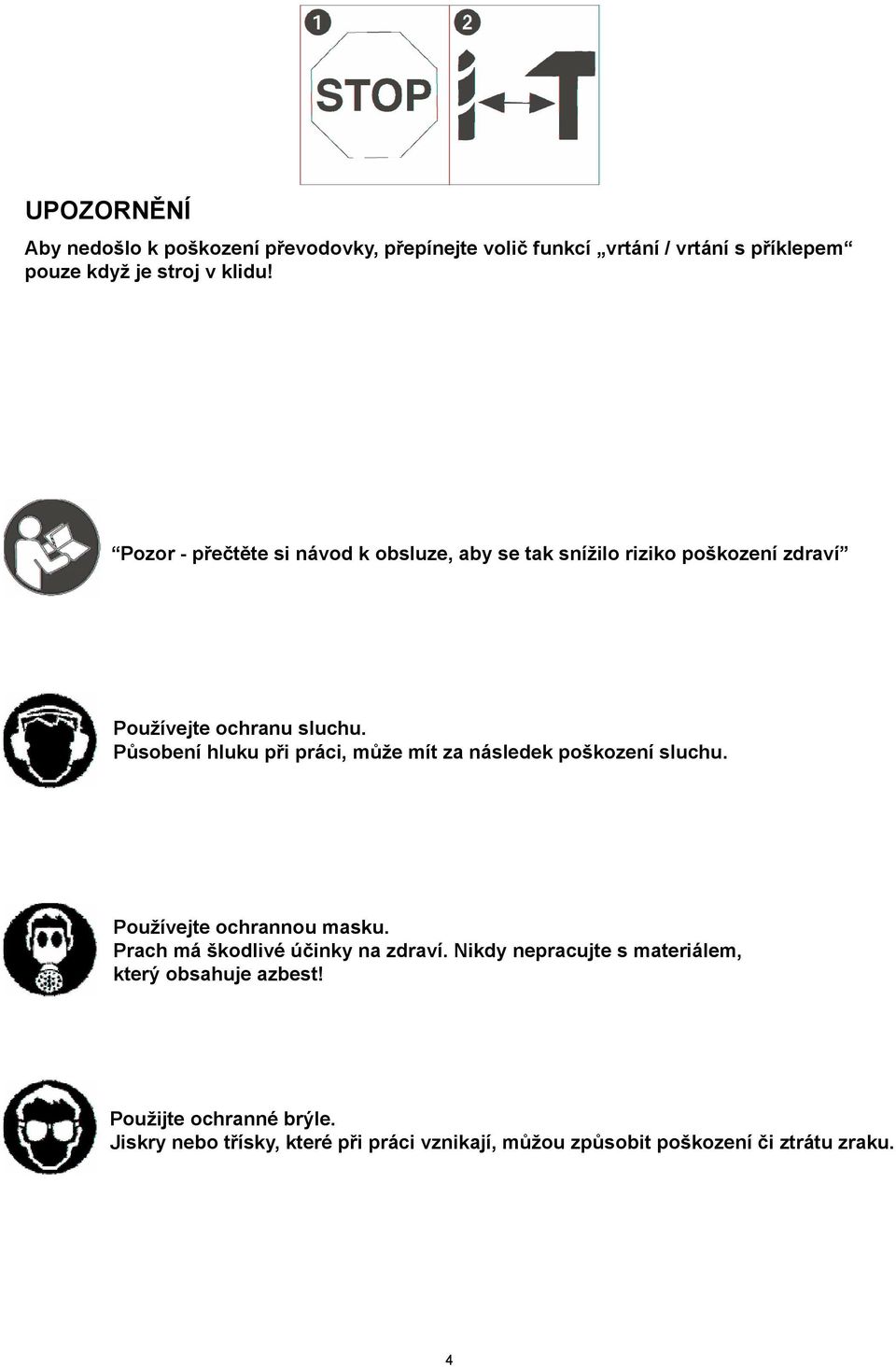

4 UPOZORNĚNÍ Aby nedošlo k poškození převodovky, přepínejte volič funkcí vrtání / vrtání s příklepem pouze když je stroj v klidu! Pozor - přečtěte si návod k obsluze, aby se tak snížilo riziko poškození zdraví Používejte ochranu sluchu. Působení hluku při práci, může mít za následek poškození sluchu. Používejte ochrannou masku. Prach má škodlivé účinky na zdraví. Nikdy nepracujte s materiálem, který obsahuje azbest! Použijte ochranné brýle. Jiskry nebo třísky, které při práci vznikají, můžou způsobit poškození či ztrátu zraku. 4

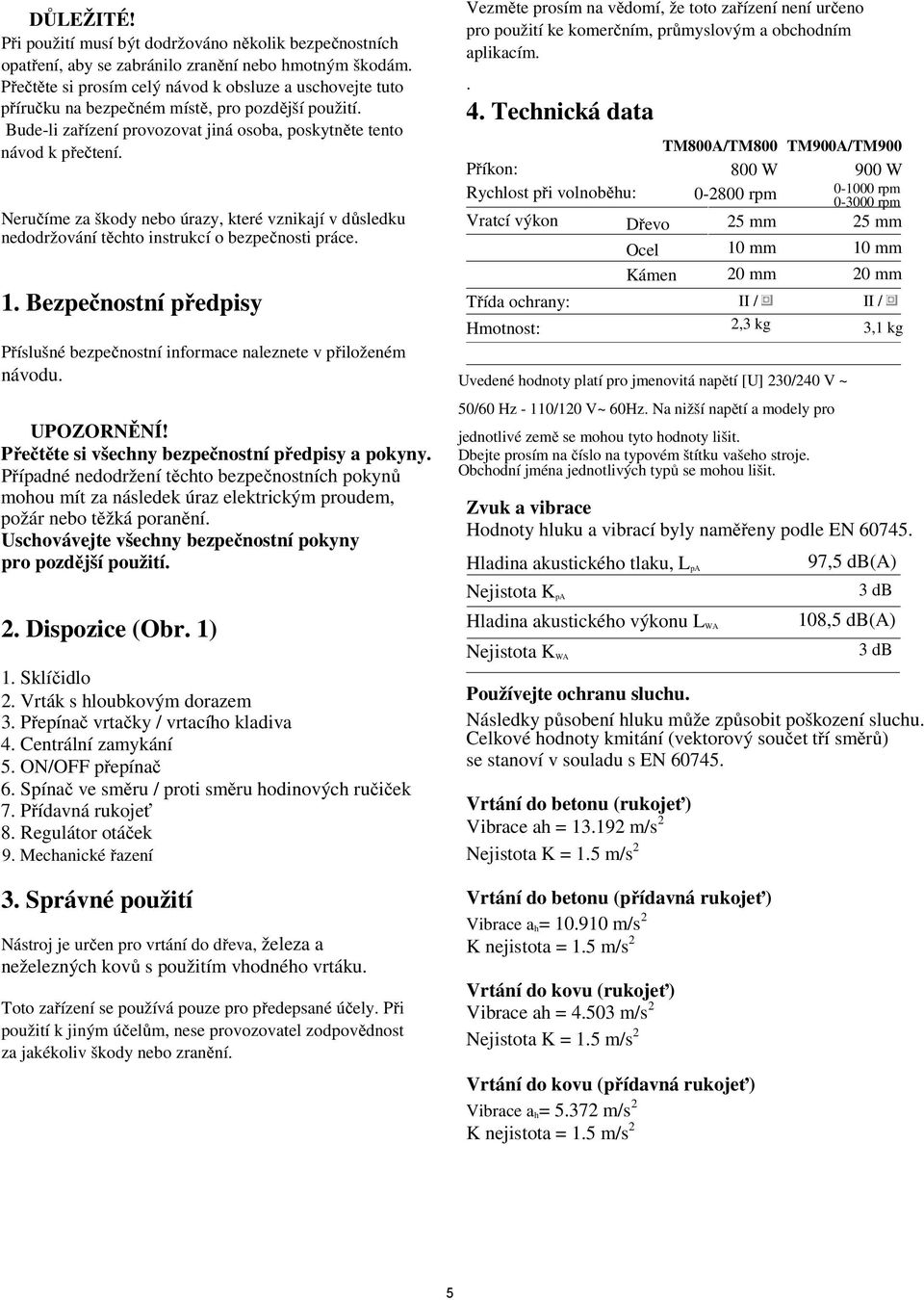

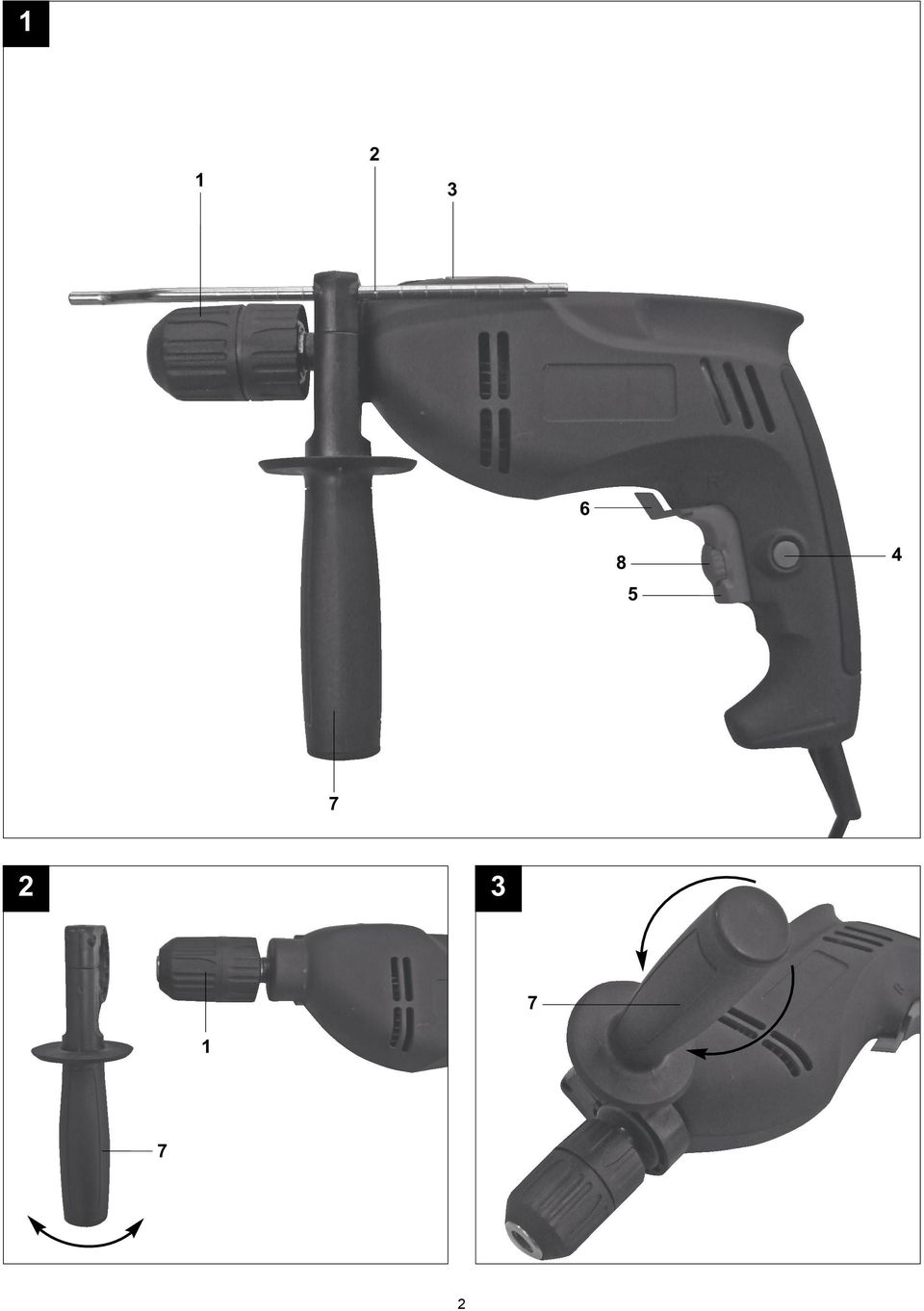

5 DŮLEŽITÉ! Při použití musí být dodržováno několik bezpečnostních opatření, aby se zabránilo zranění nebo hmotným škodám. Přečtěte si prosím celý návod k obsluze a uschovejte tuto příručku na bezpečném místě, pro pozdější použití. Bude-li zařízení provozovat jiná osoba, poskytněte tento návod k přečtení. Neručíme za škody nebo úrazy, které vznikají v důsledku nedodržování těchto instrukcí o bezpečnosti práce.. Bezpečnostní předpisy Příslušné bezpečnostní informace naleznete v přiloženém návodu. UPOZORNĚNÍ! Přečtěte si všechny bezpečnostní předpisy a pokyny. Případné nedodržení těchto bezpečnostních pokynů mohou mít za následek úraz elektrickým proudem, požár nebo těžká poranění. Uschovávejte všechny bezpečnostní pokyny pro pozdější použití. 2. Dispozice (Obr. ). Sklíčidlo 2. Vrták s hloubkovým dorazem 3. Přepínač vrtačky / vrtacího kladiva 4. Centrální zamykání 5. ON/OFF přepínač 6. Spínač ve směru / proti směru hodinových ručiček. Přídavná rukojeť 8. Regulátor otáček 9. Mechanické řazení 3. Správné použití Nástroj je určen pro vrtání do dřeva, železa a neželezných kovů s použitím vhodného vrtáku. Toto zařízení se používá pouze pro předepsané účely. Při použití k jiným účelům, nese provozovatel zodpovědnost za jakékoliv škody nebo zranění. Vezměte prosím na vědomí, že toto zařízení není určeno pro použití ke komerčním, průmyslovým a obchodním aplikacím.. 4. Technická data Příkon: Rychlost při volnoběhu: Vratcí výkon Třída ochrany: Hmotnost: Dřevo Ocel Kámen TM800A/TM800 TM900A/TM W 900 W rpm rpm rpm 25 mm 25 mm 0 mm 20 mm II / 2,3 kg Uvedené hodnoty platí pro jmenovitá napětí [U] 230/240 V ~ 50/60 Hz - 0/20 V~ 60Hz. Na nižší napětí a modely pro jednotlivé země se mohou tyto hodnoty lišit. Dbejte prosím na číslo na typovém štítku vašeho stroje. Obchodní jména jednotlivých typů se mohou lišit. 0 mm 20 mm II / 3, kg. Zvuk a vibrace Hodnoty hluku a vibrací byly naměřeny podle EN Hladina akustického tlaku, L pa Nejistota K pa Hladina akustického výkonu L WA Nejistota K WA 9,5 db(a) 3 db 08,5 db(a) 3 db Používejte ochranu sluchu. Následky působení hluku může způsobit poškození sluchu. Celkové hodnoty kmitání (vektorový součet tří směrů) se stanoví v souladu s EN Vrtání do betonu (rukojeť) Vibrace ah = 3.92 m/s 2 Nejistota K =.5 m/s 2 Vrtání do betonu (přídavná rukojeť) Vibrace a h= 0.90 m/s 2 K nejistota =.5 m/s 2 Vrtání do kovu (rukojeť) Vibrace ah = m/s 2 Nejistota K =.5 m/s 2 Vrtání do kovu (přídavná rukojeť) Vibrace a h= 5.32 m/s 2 K nejistota =.5 m/s 2 5

6 Důležité! 5.3 Montáž vrtáku (Obr. 5-6) Vibrace se mění v závislosti na oblasti použití elektrického nářadí a může za výjimečných okolností přesáhnout zadanou hodnotu. 5. Před spuštěním zařízení Před připojením zařízení k síti napájení se ujistěte, že údaje na štítku odpovídají síťovému napětí. Před provedením jakýchkoliv úprav vždy vytáhněte zástrčku ze zásuvky. 5.. Montáž přídavné rukojeti (Obr. 2-3/Položka ) Přídavná rukojeť () umožňuje dosáhnout lepší stability při použití kladiva. Nepoužívejte nářadí bez přídavné rukojeti. Přídavná rukojeť () je připevněna do svorky k vrtacímu kladivu. Tuto svorku utáhněte ve směru hodinových ručiček. Otáčením svorky proti směru hodinových ručiček ji uvolníte. Dodávaná přídavná rukojeť (), musí být nejprve namontována. K tomu musí dojít k otevření svorky otáčením rukojeti, dokud není dostatečně uvolněná. Poté, co došlo k umístění přídavné rukojeti (), otočte na pozici, která je pro vás nejpohodlnější. Nyní otočte přídavnou rukojeť v opačném směru, aby byla bezpečně zatáhnuta. Přídavná rukojeť () je vhodná pro levou i pravou ruku uživatele. Před jakoukoliv úpravou na zařízení, vytáhněte zástrčku ze zásuvky. Rychloupínací sklíčidlo () je vybaveno zámkem: Chcete-li zamknout = stlačte (a) dopředu. Chcete-li odemknout = stlačte (a) zpět. Uvolněte hloubkový doraz, jak je popsáno v 5.2 a zatlačte směrem k přídavné rukojeti. To poskytuje snadný přístup k rychloupínacímu sklíčidlu. Toto vrtací kladivo je vybaveno rychloupínacím sklíčidlem (). Otevřete sklíčidlo (), aby otvor pro vrták byl dostatečně velký. Vyberte vhodný vrták. Vrták zatlačte do sklíčidla jak jen to bude možné. Zavřete sklíčidlo (). Ujistěte se, že je vrták ve sklíčidle dobře zajištěn. Zkontrolujte, zda je vrták nebo nástroj bezpečně upevněn ve sklíčidle (vytáhněte zástrčku ze zásuvky). 6. Provoz 6. ON/OFF spínač (Obr. /Položka 5) První nasaďte vhodný vrták na nástroj (viz. bod 5.3). Připojte napájecí kabel do vhodné zásuvky. Nastavte na pozici, kterou chcete vrtat. Pro zapnutí: Stiskněte tlačítko On / Off (5). 5.2 Montáž a nastavení hloubkového dorazu (Obr. 4/Položka 2) Hloubkový doraz (2) se koná v místě sevření rukojeti (). Svorka může být dotáhnuta otočením rukojeti. Uvolněte svorku a hloubkový doraz (2), uvedené v Přídavná rukojeť. Nastavte hloubkový doraz (2) na stejnou úroveň vrtáku. Vytáhněte hloubkový doraz zpět pro požadovanou hloubku vrtání. Otočte páčku na přídavné rukojeti (). Nyní vyvrtejte díru do hloubkového dorazu (2), aby se dotýkal obrobku. Nepřetržitý provoz: Držte tlačítko On / Off s blokováním tlačítka (4). Vypnutí: Krátce stiskněte tlačítko On / Off (5). 6.2 Nastavení rychlosti (Obr. /Položka 5) Během provozu nástroje můžete plynule měnit rychlost. Rychlost nastavíte větším či menším tlakem na On / Off (5) spínač. Zvolte správnou a nejvhodnější rychlost v závislosti na obrobku a druhu použitého vrtáku. Mírným tlakem na On / Off (5) spínač, dosáhnete nižší rychlosti (vhodné pro malé šrouby a měkké materiály). Větším tlakem na On / Off (5) spínač. Dosáhnete vyšší rychlosti (vhodné pro velké a dlouhé šrouby a tvrdé materiály). 6

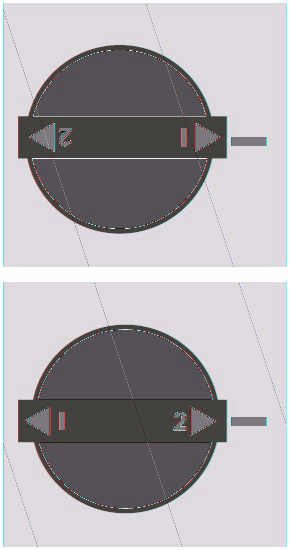

7 2 Tip: Při začátku vrtání zvolte nižší otáčky a postupně zvyšujte rychlost. Výhody: Vrták lze snadněji kontrolovat při startu. Vyhněte se vrtání do materiálu, jako je např. dlažba. 6.3 Předvolba r ychlosti (Obr. /Položka 6) Kolečko pro nastavení rychlosti (8), umožňuje nastavení maximální rychlosti. Nastavte otáčky pomocí kolečka nastavení (8) na On / Off spínači. Nepokoušejte se provést toto nastavení při provozu nástroje. 6.4 Spínač ve směru / proti směru hodinových r učiček (Obr. /Položka 6) Použijte přepínač pozice pouze když je vrták v klidu! Přepnutí směru pomocí kladiva ve směru / proti směru hodinových ručiček spínače (6). Směr Ve směru hodinových ručiček (dopředu) Proti směru hodinových ručiček (vzad) 6.5 Přepínač vr tačka / vr tací kladivo (Obr. 8/Položka 3) Pozice R L Přepínač vrtačky / vrtacího kladiva (3) v pozici vrtání (B). Používá se pro beton, kámen a zdivo. Přepínejte pouze, když je vrtačka mimo provoz! 6.6 Výběr mechanického převodu - stlačte řadící páku (9) jen tehdy, když je stroj v klidu. -mohou být předvoleny dva rozsahy rychlostí:. stupeň: nízké otáčky 2. stupeň: vysoké otáčky. stupeň Nízká rychlost, pro práci s velkým průměrem vrtání nebo šroubování. 2. stupeň Vysoká rychlost, pro práci s malým průměrem vrtání. 6. Tipy pro práci s vrtacím kladivem 6.. Vr tání do betonu a zdiva Přepněte vrtačku / vrtací kladivo přepínačem (3) do polohy B. (Vrtací kladivo). Vždy nasaďte vhodný vrták pro vysokou rychlost pro vrtání do betonu a zdiva Vr tání oceli Zapněte přepínač (3) vrtačky / vrtacího kladiva na pozici A (vrtačka). Vždy použijte vrtáky (HSS = vysokorychlostní ocel) a nízké nastavení rychlosti pro vrtání oceli. Doporučujeme promazat otvor vhodnou kapalinou, aby se zabránilo zbytečnému opotřebení vrtáku Vložení / vyjmutí šroubů Přepněte vrtačku / vrtací kladivo přepínačem (3) na pozici A (vrtání). Použijte nízké nastavení rychlosti Start Pokud chcete vrtat hluboké díry do tvrdého materiálu (např. ocel), doporučujeme nejprve vyvrtat menší díru Vr tání dlaždic Chcete-li vyvrtat otvor, nastavte přepínač (3) vrtačky / vrtacího kladiva do polohy (vrtání). Zapněte přepínač vrtačky / vrtacího kladiva (3) do polohy B (pro vrtací kladiva), jakmile vrták prošel dlaždicí.. Výměna napáj ecího kabelu Pokud je napájecí kabel tohoto zařízení poškozen, musí být nahrazen výrobcem nebo v poprodejním servise nebo podobně vyškoleným personálem, aby se zabránilo nebezpečí. 8. Čištění, údržba a náhradní díly Před zahájením údržby, vždy nejprve vytáhněte zástrčku ze zásuvky. 8. Čištění Udržujte zařízení, větrací otvory a motor v čistotě a bez prachu. Čistěte zařízení čistým hadrem nebo stlačeným vzduchem nízkého tlaku. Doporučujeme zařízení vyčistit po každém použití. Pravidelně čistěte zařízení vlhkým hadříkem. Nepoužívejte čistící prostředky nebo rozpouštědla. Mohlo by dojít k poškození plastových částí zařízení. Ujistěte se, že do zařízení nemůže proniknout voda.

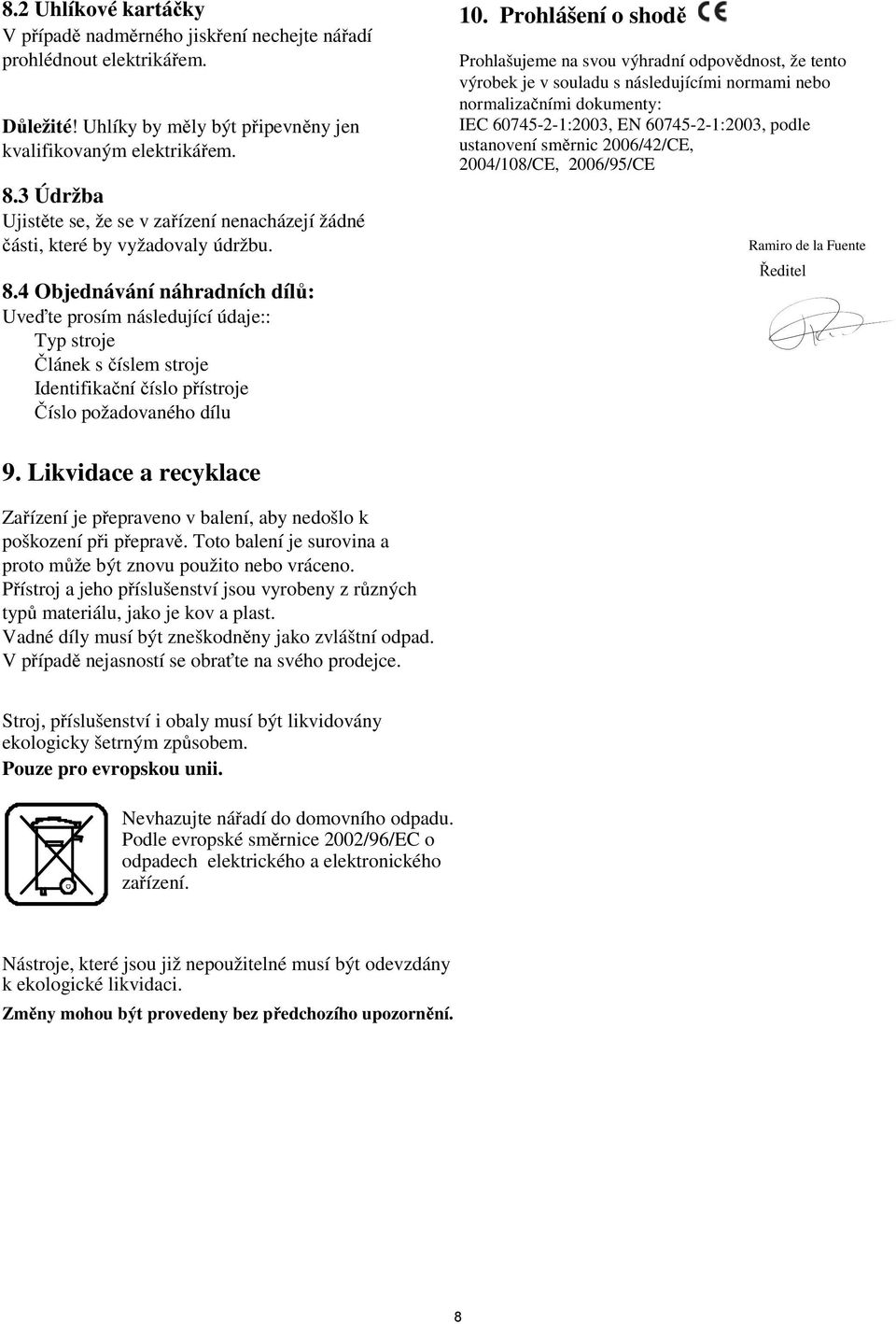

8 8.2 Uhlíkové kartáčky V případě nadměrného jiskření nechejte nářadí prohlédnout elektrikářem. Důležité! Uhlíky by měly být připevněny jen kvalifikovaným elektrikářem. 8.3 Údržba Ujistěte se, že se v zařízení nenacházejí žádné části, které by vyžadovaly údržbu. 8.4 Objednávání náhradních dílů: Uveďte prosím následující údaje:: Typ stroje Článek s číslem stroje Identifikační číslo přístroje Číslo požadovaného dílu 0. Prohlášení o shodě Prohlašujeme na svou výhradní odpovědnost, že tento výrobek je v souladu s následujícími normami nebo normalizačními dokumenty: IEC :2003, EN :2003, podle ustanovení směrnic 2006/42/CE, 2004/08/CE, 2006/95/CE Ramiro de la Fuente Ředitel 9. Likvidace a recyklace Zařízení je přepraveno v balení, aby nedošlo k poškození při přepravě. Toto balení je surovina a proto může být znovu použito nebo vráceno. Přístroj a jeho příslušenství jsou vyrobeny z různých typů materiálu, jako je kov a plast. Vadné díly musí být zneškodněny jako zvláštní odpad. V případě nejasností se obraťte na svého prodejce. Stroj, příslušenství i obaly musí být likvidovány ekologicky šetrným způsobem. Pouze pro evropskou unii. Nevhazujte nářadí do domovního odpadu. Podle evropské směrnice 2002/96/EC o odpadech elektrického a elektronického zařízení. Nástroje, které jsou již nepoužitelné musí být odevzdány k ekologické likvidaci. Změny mohou být provedeny bez předchozího upozornění. 8
