1 Pár věcí z tábora VII Letní soustředění mladých matematiků a fyziků Nekoř 2004

2 tentokrát na téma Brno, Veletrh nápadů učitelů fyziky 9 2

3 Jak vypadá program? Odborný program kurzy matematiky a fyziky přednášky pozvaných lektorů samostatná práce studentů pod vedením konzultantů - Projekty Mimoodborný program Brno, Veletrh nápadů učitelů fyziky 9 3

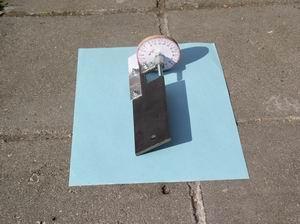

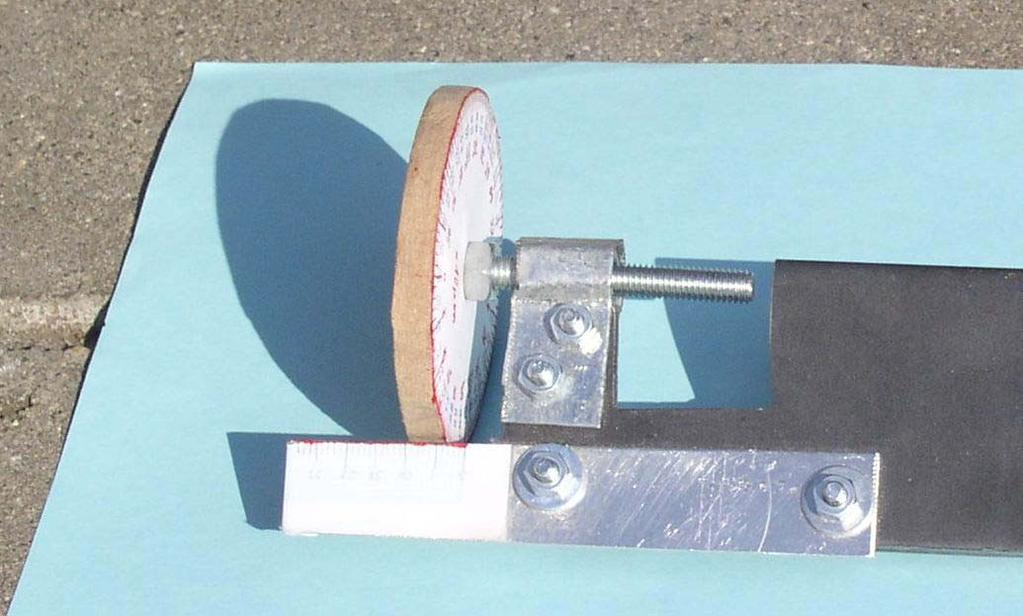

4 Přesné měření délek Brno, Veletrh nápadů učitelů fyziky 9 4

5 Přesné měření délek Brno, Veletrh nápadů učitelů fyziky 9 5

6 Přesné měření délek Brno, Veletrh nápadů učitelů fyziky 9 6

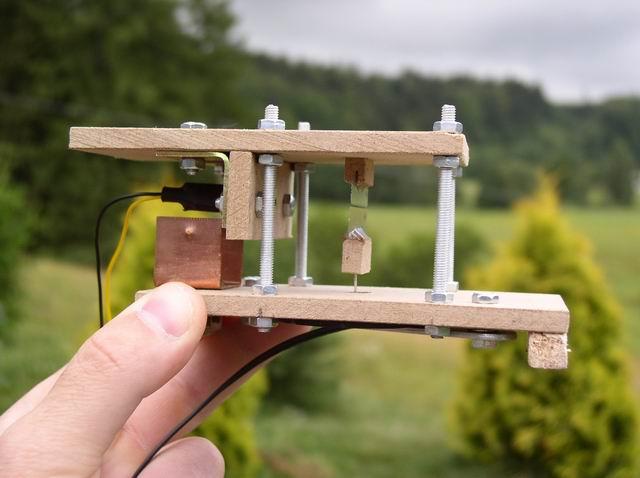

7 Piezoelektrick Piezoelektrická štěrbina Brno, Veletrh nápadů učitelů fyziky 9 7

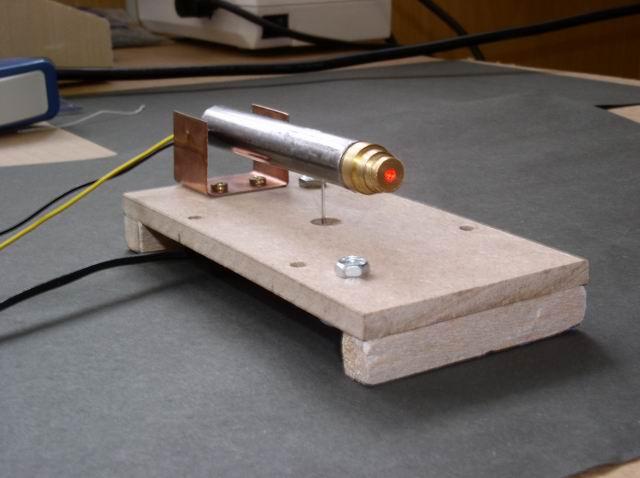

8 Piezoelektrická štěrbina Brno, Veletrh nápadů učitelů fyziky 9 8

9 Piezoelektrický jev Vznik stejně velkých povrchových nábojů na protilehlých plochách některých krystalů při jejich mechanické deformaci Obrácený piezoelektrický jev změna rozměru krystalu při přiložení napětí Piezoelektrický jev podélný a příčný Brno, Veletrh nápadů učitelů fyziky 9 9

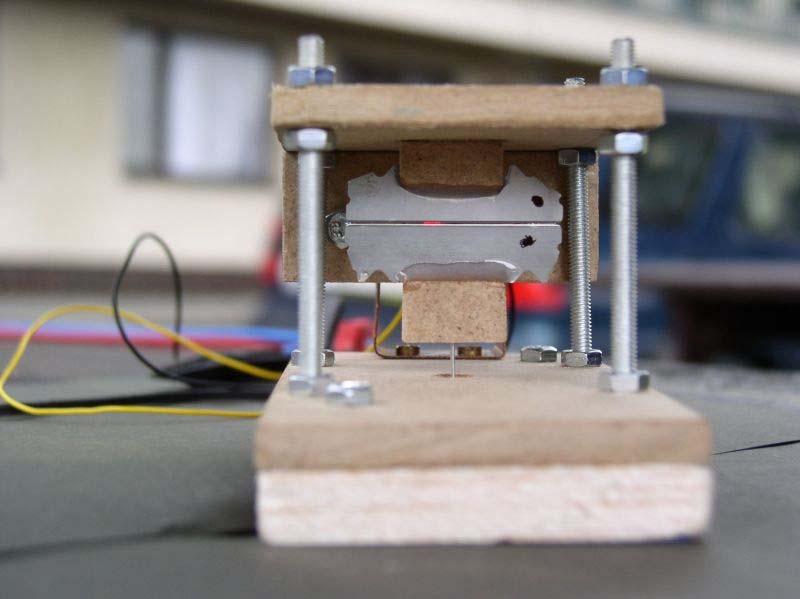

10 Piezoelektrická štěrbina Brno, Veletrh nápadů učitelů fyziky 9 10

11 Piezoelektrická štěrbina Měnič lze nabít jako kondenzátor Výchylka uprostřed: (0.79 ± 0.08)µm/V Rozsah napájecích napětí ± 30V Dvě nulové polohy při použití napětí obou polarit Mechanické zatížení má malý vliv na výchylku Brno, Veletrh nápadů učitelů fyziky 9 11

12 Piezoelektrická štěrbina Brno, Veletrh nápadů učitelů fyziky 9 12

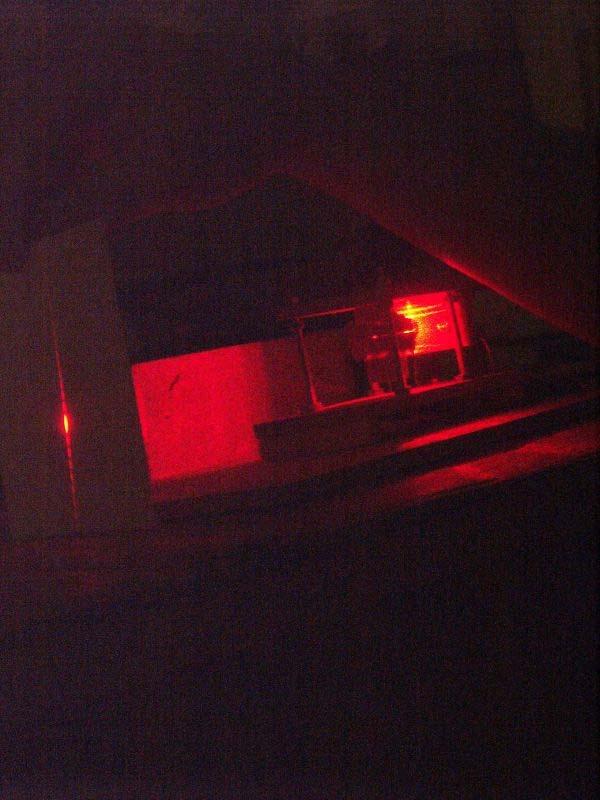

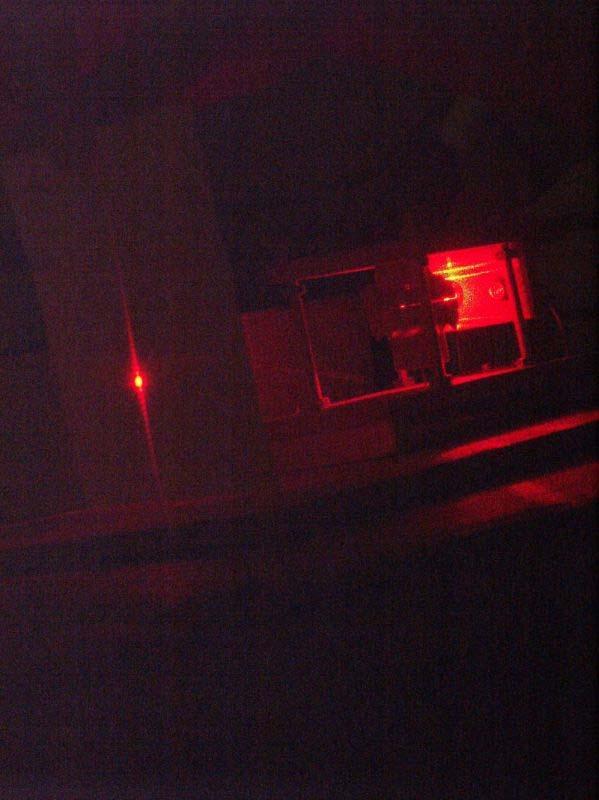

13 Piezoelektrická štěrbina Brno, Veletrh nápadů učitelů fyziky 9 13

14 Piezoelektrická štěrbina Brno, Veletrh nápadů učitelů fyziky 9 14

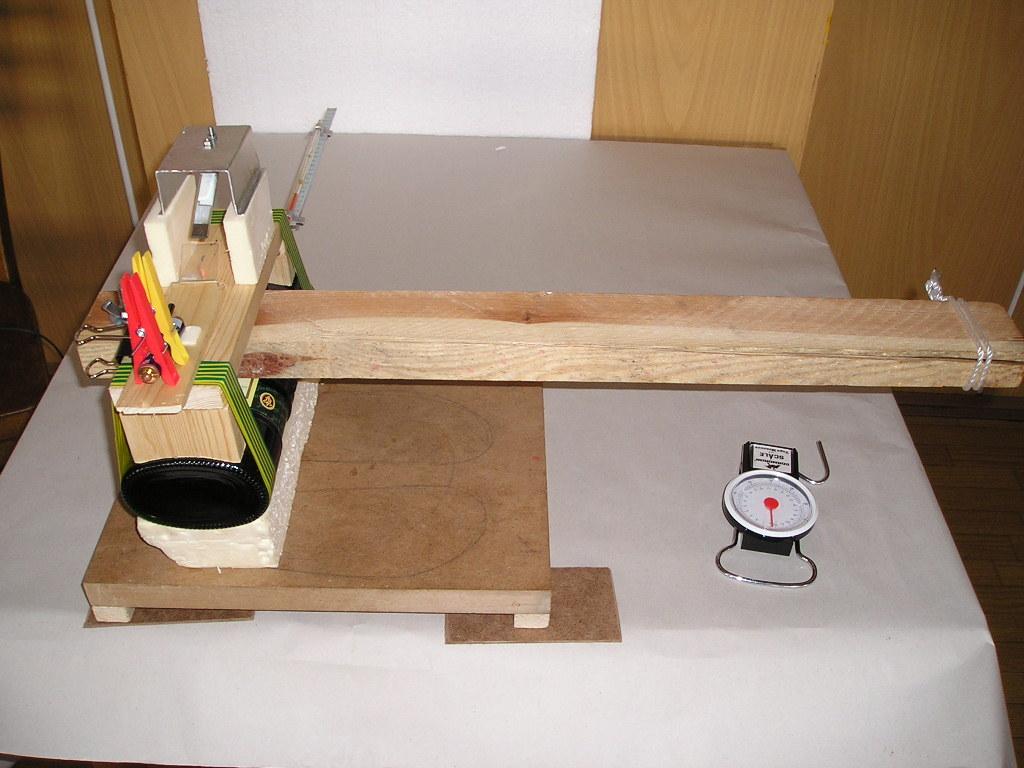

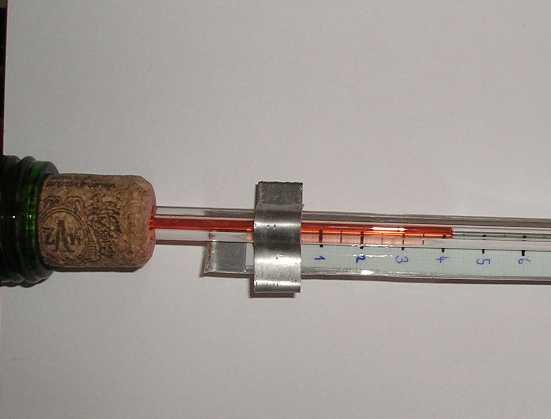

15 Deformace Becherovy láhve Brno, Veletrh nápadů učitelů fyziky 9 15

16 Deformace Becherovy láhve Brno, Veletrh nápadů učitelů fyziky 9 16

17 Deformace Becherovy láhve Brno, Veletrh nápadů učitelů fyziky 9 17

18 Deformace Becherovy láhve Brno, Veletrh nápadů učitelů fyziky 9 18

19 Deformace Becherovy láhve 0,08 Graf závislosti průhybu lahve na působené síle Průhyb (mm) 0,06 0,04 0, Síla (N) Závěr: Deformace BL je lineární a pohybuje se v řádu setin milimetrů. Navíc jak prokázaly naše dodatečné zatěžkávající zkoušky je třeba k rozdrcení BL Větší síly než 3000 N. Brno, Veletrh nápadů učitelů fyziky 9 19

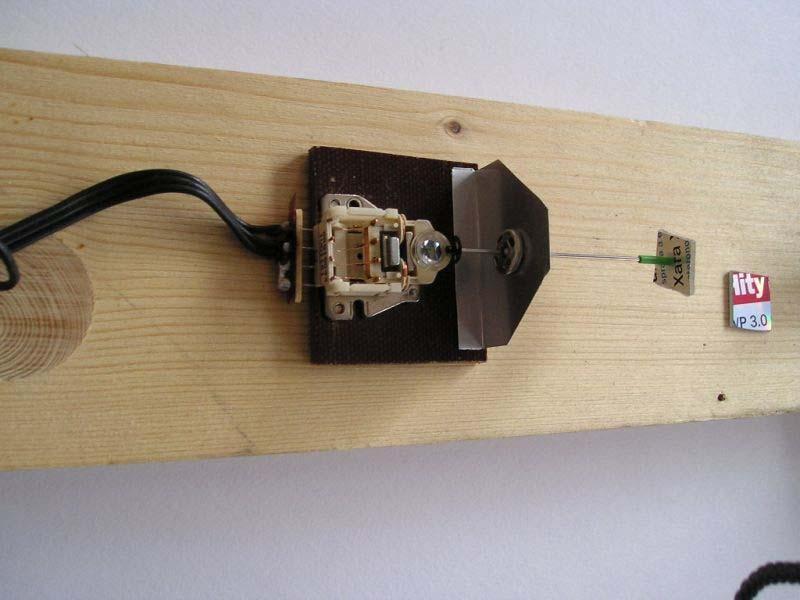

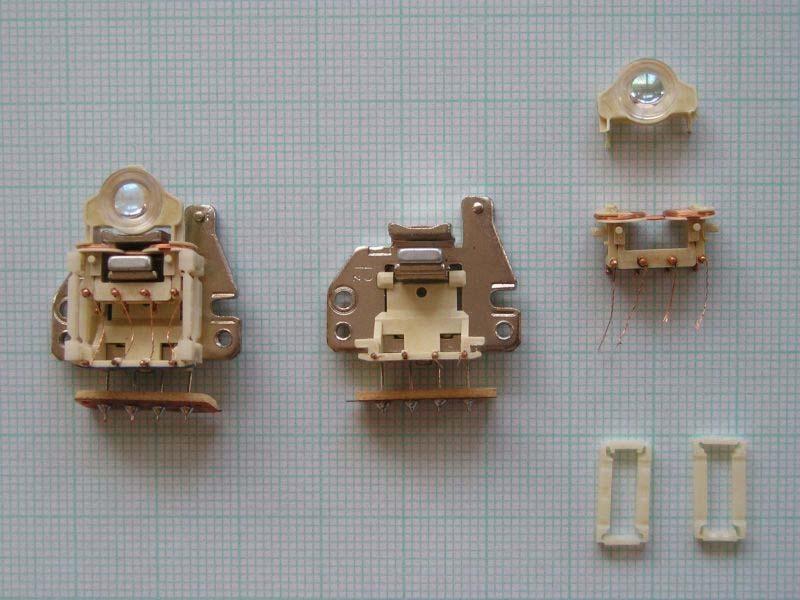

20 Mikroposuv ze čtecí hlavičky CD ROM Brno, Veletrh nápadů učitelů fyziky 9 20

21 Mikroposuv ze čtecí hlavičky CD ROM Brno, Veletrh nápadů učitelů fyziky 9 21

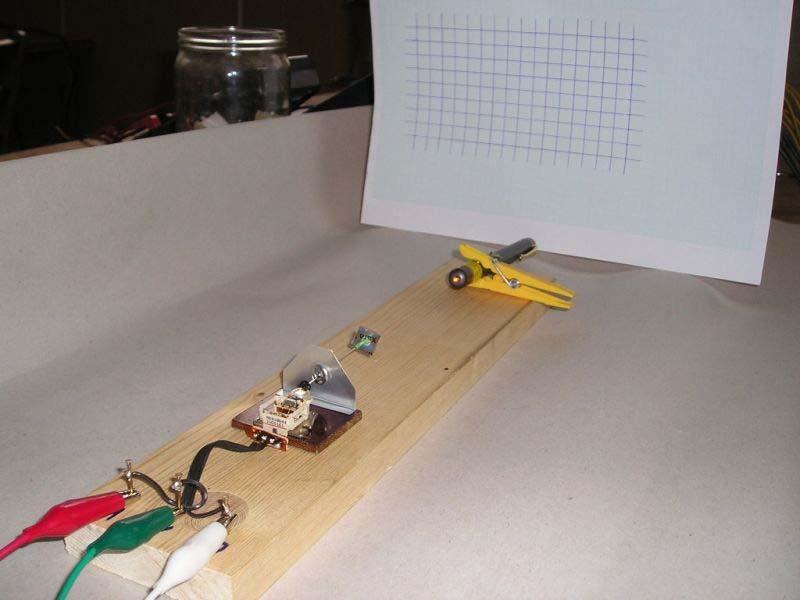

22 Mikroposuv ze čtecí hlavičky CD ROM Brno, Veletrh nápadů učitelů fyziky 9 22

23 Mikroposuv ze čtecí hlavičky CD ROM Graf závislosti výchylky na proudu cívkou v: y = 49x - 51 h: y = 25x - 26 v [µm] h [µm] Výchylka [µm] I [ma] Brno, Veletrh nápadů učitelů fyziky 9 23

24 Mikroposuv ze čtecí hlavičky CD ROM Brno, Veletrh nápadů učitelů fyziky 9 24

25 Mikroposuv ze čtecí hlavičky CD ROM Brno, Veletrh nápadů učitelů fyziky 9 25

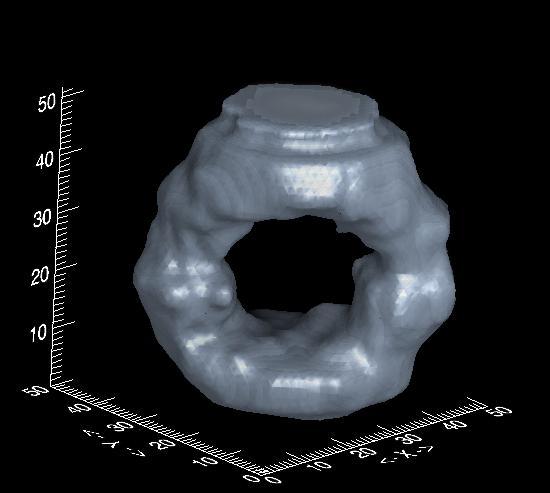

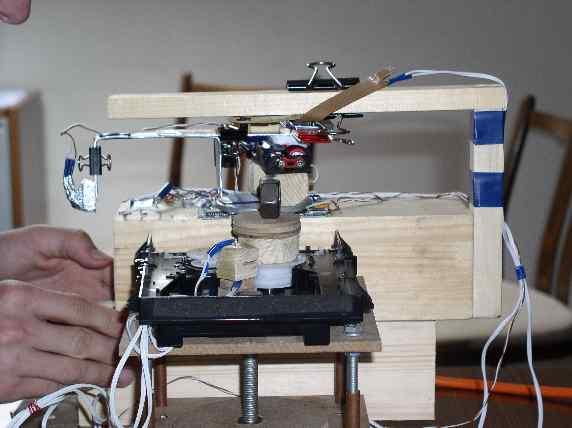

26 3D scanner Brno, Veletrh nápadů učitelů fyziky 9 26

27 3D scanner Brno, Veletrh nápadů učitelů fyziky 9 27

28 3D scanner Brno, Veletrh nápadů učitelů fyziky 9 28

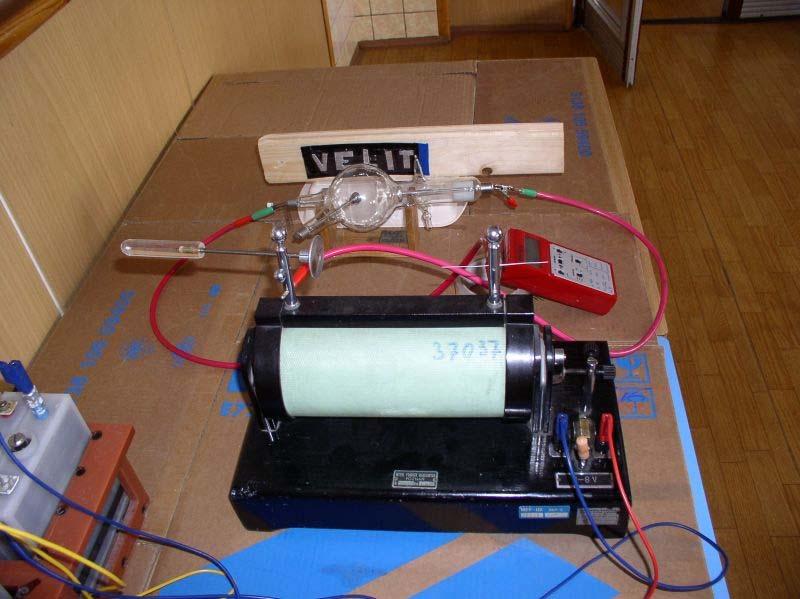

29 Radioaktivita a rentgenové záření Brno, Veletrh nápadů učitelů fyziky 9 29

30 Pozorování malých jevů Brno, Veletrh nápadů učitelů fyziky 9 30

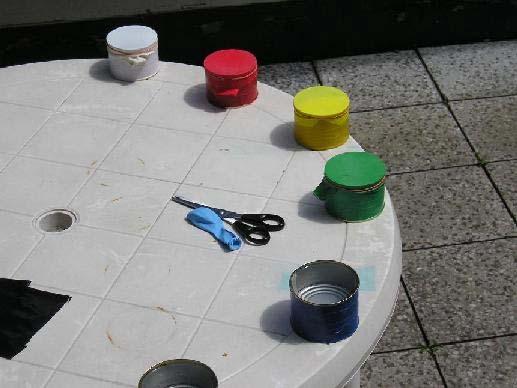

31 Teplé a studené barvy Brno, Veletrh nápadů učitelů fyziky 9 31

32 Rozdělení spektrální hustoty vyzařování černého tělesa (pro 6000K) 1,6 1,4 1,2 1 0,8 0,6 0,4 Teplé a studené barvy 0, nm 525nm 580nm 650 nm Teplota vody (ve stupních Celsia) v barevných plechovkách 31, , , ,5 450nm 525nm 580nm 650 nm Brno, Veletrh nápadů učitelů fyziky 9 32

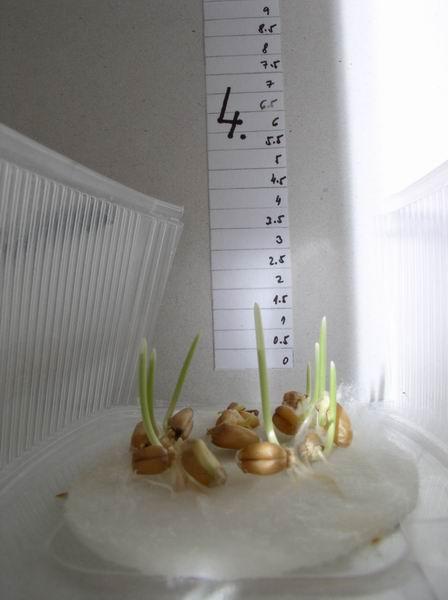

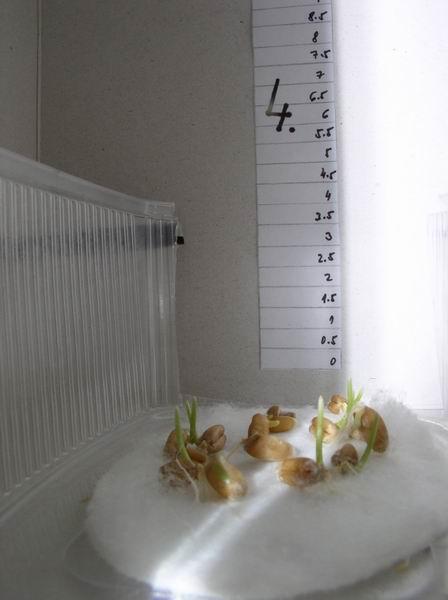

33 Jakou barvu mají rostliny rády? r Brno, Veletrh nápadů učitelů fyziky 9 33

34 Jakou barvu mají rostliny rády? r Brno, Veletrh nápadů učitelů fyziky 9 34

35 Jakou barvu mají rostliny rády? r Intenzita denního světla procházejícího jednotlivými filtry prevrátená hodnota doby expozície foťáku pre jednotlivé filtre bez filtu filtre Brno, Veletrh nápadů učitelů fyziky 9 35
