REIS TUŠÍROVACÍ A ZKUŠEBNÍ VSTŘIKOVACÍ LISY

Transkript

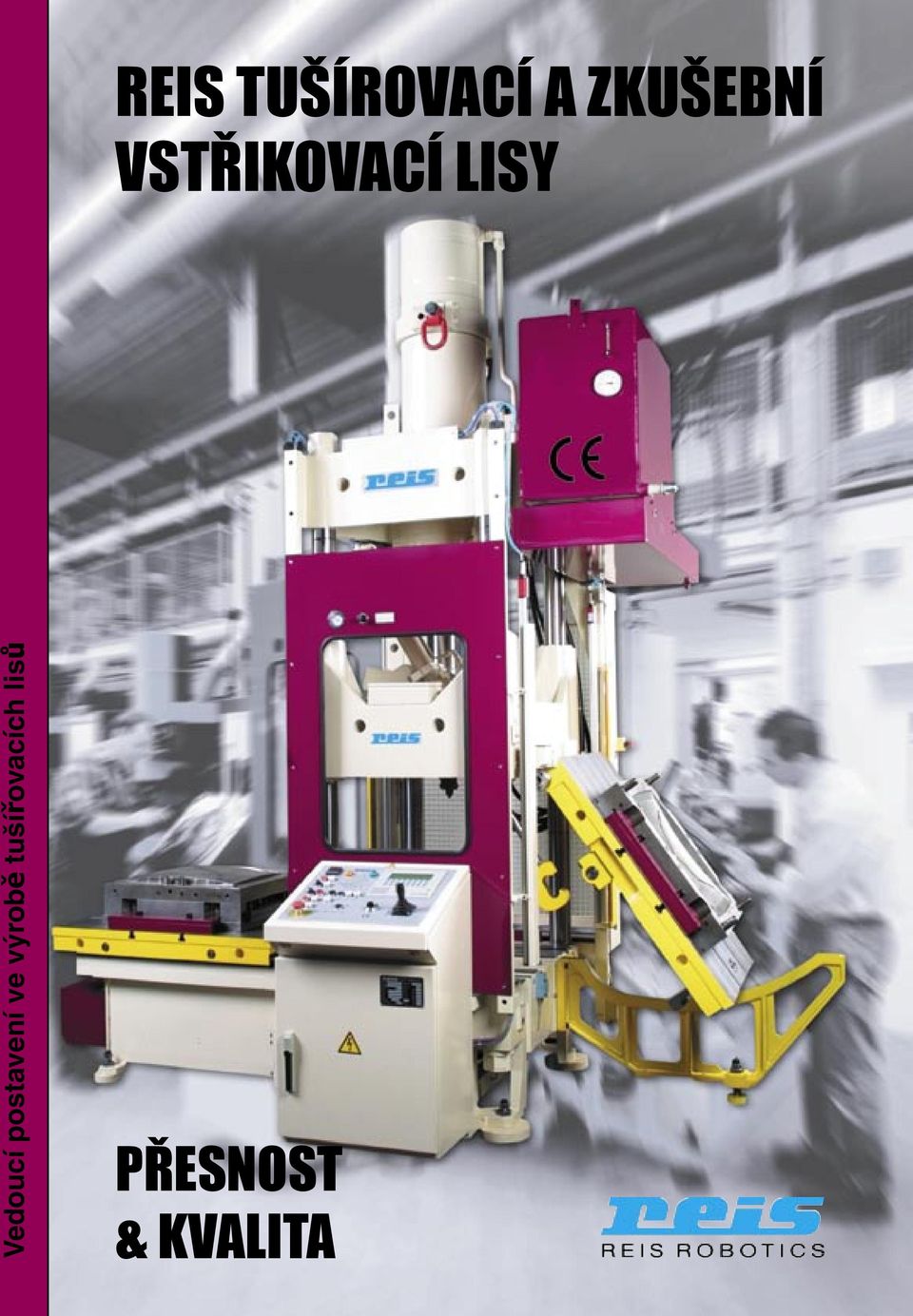

1 REIS TUŠÍROVACÍ A ZKUŠEBNÍ VSTŘIKOVACÍ LISY Vedoucí postavení ve výrobě tušířovacích lisů PŘESNOST & KVALITA

2 Optimální manipulace s formami Univerzální, rychlá možnost pohybu obou polovin formy i u velkých forem s hmotností 100 t. Stroj se dá jemně řídit s přesností na desetinu milimetru. Tušírovací a zkušební vstřikovací lis TUS 200. Lisovací síla 2000 kn. Možnost volného přístupu k polovinám formy. Tušírovací a zkušební vstřikovací lis TUS 80. Lisovací síla 1000 kn. Optimální pracovní poloha. Protilehlým pohybem obou vložkových upínacích desek je možné upnutí neobyčejně velkých forem Optimální manipulace, volné pracovní polohy Všechny pohyby jsou řízeny hydraulicky Horní polovina formy se dá plynule vychýlit o 180 o jejím pootočením Spodní polovina formy s možností hydraulicky řízeného vyjíždění, plynule stiskem tlačítka Spodní polovina formy se dá naklonit na dvě strany Jakákoli mezipoloha všech pohybů je možná Tušírovací a zkušební vstřikovací lis TUS 200. Lisovací síla 2000 kn. Horní polovina s možností vychýlení o 180 jejím pootočením. Chybná obsluha a ovládání jsou vyloučeny, protože všechny funkce jsou vůči sobě navzájem elektricky zablokovány

3 Zkoušení, testování - snížení nákladů Jednoduché zkoušení forem pomocí naší znvou použitelné speciální hmoty pro vstřikovací lití PARAFORM. Odpadá nákladné seřizování na stroji pro vstřikovací liltí nebo tlakové lití. Rychlý test pomocí hmoty Paraform. Bezproblémové naplnění vstřihovací nádrže. Žádný prostoj při přerušení činnosti výrobních strojů Rychlé a spolehlivé vyzkoušení těsnosti formy, přesazení, tloušťky stěny, chování materiálu při tečení, povrchu, uzavřených vzduchových bublin,vtoků a vyhazovačů Není potřeba žádné zahřívání formy Snadné seřízení vstřikovacího agregátu pomocí posuvné trysky i při excentrickém licím kanálku Automatická regulace teploty vstřikované hmoty Posuvná vstřikovací tryska, posuvný vyhazovač. Bezproblémové naplnění vstřihovací nádrže díky nástavbě na boční straně stroje Po 30 sekundách znáte tajemství formy

4 Stabilita - přesnost - dokonalost Prvotřídní strojírenství zaručuje vysokou přesnost a kvalitu na celou dobu životnosti výrobku i při nejvyšším mechanickém namáhání. Vysoký stupeň planparalelnosti díky středovému přivádění síly centrálním hlavním válcem. Dokonalost a přesnost jsou základem optimálního výsledku práce. Rovnoměrné rozdělení síly a tlaku beranu díky litému, žebrovanému profilu formovacího rámu Tvarově stále vložkové upínací desky z odlitku bez vnitřního pnutí Stojan lisu optimalizovaný metodou FEM Nejvyšší přesnost polohování horní vložkové upínací desky díky hydraulickému předpětí a blokovacímu zajištění Přesné polohování a vystředění spodní vložkové upínací desky na tušírovacích vodících lištách Velká stabilita proti vzpříčení díky vodítkům s dostatečným přesahem délky Zaručená přesnost i po letech, díky žebrovanému beranu a deskám z odlitku bez vnitřního pnutí Snadné doatečné seřízení paralelity lisu díky dodatečnému tušírování opěrných dosedacích uložení stolu bez demontáže stroje

5 Výhody díky výkonu a komfortu Malé provozní náklady díky velmi výkonné, moderní hydraulice a komfortnímu ovládacímu řízení. V souladu s CE, s vysokým stupněm bezpečnosti. Hydraulické součásti odpovídají nejnovějším normám EU a jsou uspořádány do konstrukčních bloků pro přehlednost a příjemný servis. Jemná regulace tlaku a rychlosti pákovým ovladačem na ergonomicky uzpůsobeném ovládacím panelu. Plynulá regulace rychlosti pákovým ovladačem Plynulá regulace tlaku Všechny pohyby jsou řízeny hydraulicky Měření rovnoběžnosti mezi deskami Spodní a horní polovina formy s možností hydraulicky řízeného vyjíždění, plynule stiskem tlačítka Funkce lapování, pilování a broušení Jakákoli mezipoloha všech pohybů je možná Ovládání nezávislé na jazyce pomocí grafických symbolů. Chybové hlášení a analýza ve formě srozumitelného textu na velkém displeji. Chybná obsluha a ovládání jsou vyloučeny Chybové hlášení ve formě srozumitelného textu na velkém displeji

6 Důležité doplňkové funkce Promyšlené příslušensví zvětšuje užitek a zyvšuje rentabilitu. Naše stroje nabízejí nepostradatelné výhody pro každého výrobce forem. Tušírovací a zkušební vstřikovací lis TUS 130, lisovací síla 2000 kn, s otočným stolem. Vyzkoušení nástrojů pro hluboké tažení pomocí montáže hydraulické tažné podušky. Naklápěcí stůl pro optimální pracovní polohu spodní poloviny formy. Přípojky nástrojů pro tažení na jádře a jiné hydraulické spotřebiče Přesná detekce tření u nástrojů pro tažení na jádřea vyhazovačů Hydraulický vyhazovač v bočním stole, v centrální poloze nebo s možností posunutí ze středu Vyhazovač se souběžným vychylováním a natáčením v bočním naklápěcím stole Při nízkých výškách prostoru lze hlavní válec dodat v teleskopickém provedení Elektronické / hydraulické zařízení ovládacího řízení, s možností předvolby polohy a k automatickému polohování beranu s přesností na 1/10 mm

7 Konstrukční řada a reference Po celém světě více než 3000 prvotřídních referencí. Již více než 40 let. AE Formen- und Werkzeugbau GmbH, D-Schortens. AUMA S.A., Mexiko. AWEBA Werkzeug GmbH. Bajaj Auto Ltd., IND- Pune. BBP Kunststoffwerk, D-Marbach. Mercedes-Benz AG, D-Essingen-Mettingen. BMW AG, D-München. Robert Bosch, D-Stuttgart. Brabant Alucast Prod. B. V., NL-AN Oss. Citroën, F-Paris. Otto Deuschle, D-Wendlingen. Eckel & Co GmbH, D-Biedenkopf-Wallau. Heinrich Grimm, D-Hildesheim. Felix Grunewald KG, D-Bocholt. Ford Motor Limited, GB-Belfast. Ford Company Werke AG, D-Berlin, D-Köln. Fonderie de Precision, F-Nauterre. Wilhelm Funke, Modell- und Formenbau, D-Alfeld. Grunewald-Modellbau KG, D-Bocholt. Heck Becker, D-Dautphetal. Helphos GmbH, D-Bad Harzburg. Siegfried Hofmann GmbH, D-Lichtenfels. Metallurgie Hoboken, B-Overpelt. Honsel-Werke AG, D-Meschede. H.S. Die & Engineering, USA-Grand Rapids. Wilhelm Karmann, D-Osnabrück. Preßwerk Köngen GmbH, D-Köngen. Sepp Misslbeck, D-Ingolstadt. Chigago Mold, Engineering Co., USA-Hillside. Accurate Mould Co. Ltd., Rexdale, Ontario. Müller KG, D-Biedenkopf-Wallau. Herbert Olbrich GmbH & Co. KG, D-Bocholt. Paragon Tools, CDN-Windsor, Ontario. Paschold OHG, D-Hochstadt. Peguform Werke GmbH, D-Göttingen. Peugeot Automobiles, F-Mulhouse. Phoenix AG, D-Hamburg. Proper Mold & Engineering Inc., Center Line, USA-Mi. PWB, D-Großdubrau. Rampsperger, D-Delmhorst. Quality Machines Inc., USA-IL-Elmwood Park. Riesselmann & Sohn, D-Lohne. Fritz Schäfer, D-Neunkirchen. Schaufler Werkzeugbau OHG, D-Leichingen. Scherer & Trier OHG, D-Michelau. Schütz-Werke GmbH & Co. KG, D-Selters. Schwarzfärber & Co. GmbH, D-Nürnberg. Seeber S.p.A., Leifers (BZ). Chr. Karl Siebenwurst OHG, D-Dietfurt. Theysohn Formenbau GmbH, D-Langenhagen. Triangle Tool Corp., USA-Milwaukee. Volkswagen AG, Wolfsburg, D-Braunschweig. YMOS AG, D-Obertshausen. J. Zimmermann Nachf., D-Erdhausen. Tecnifreza, P-2431 Marinha Grande Codex. Alzfar & Company, PAK-Lahore. Romchim, R-Bukurešť. IBM, RA-Buenos Aires. Technoproimport, SU-Moskva. United Nations Industrial Development Org., TN. American Optimal Company, USA-Southbridge. Alphaform-Claho GmbH, D-Grainau. Babilon GmbH, D-Breuberg-Hainstadt. Balda Werkzeug- und Vorrichtungsbau GmbH. GIRA Giersiepen GmbH & Co. KG, D-Radevormwald. Horstmann & Thienelt GmbH, D-Hille-Unterlübbe. Iform GmbH, D-Köln. Jacoby GmbH & Co., D-Löhne. Jonscher Alfred GmbH, D-Velbert. Büttner GmbH, D- Sonneberg. Coko-Werk, D-Bad Salzuflen. Daimler Chrysler AG, D-Stuttgart. FER Fahrzeugelektrik GmbH, D-Eisenach. Korf & Co. Nachfolger H. Stallmeister, D-Warstein. Krahl + Reiche Werkzeugbau, D-Kronach. Hua de Plastics Corp. Ltd., CN-Shanghai. Yau Lieng May Fair Ind. Co. Ltd, CN-Hong Kong. USA Proper Mold and Engineering, Anderson, S. C Reitter & Schefenacker, USA-Selmer TN. Schefenacker Vision Systems, USA. Heidenauer Formen- und Werkzeugbau GmbH, D-Dohna/Dresden. Peguform Bohemia k.s., CZ-Liberec. Koller GmbH, D-Dietfurt. a mnoho dalších. KOMPLETNÍ KONSTRUKČNÍ ŘADA Pro všechny formy a nástroje ten správný model TYP Velikost vožkové upínací desky [mm] TUS x 670 TUS x 1100 TUS x 1300 TUS x 1600 TUS x 2000 TUS x 2500 TUS x 3000 TUS x 3000 TUS x 3000

8 REIS - Celosvětově Reis Robotics USA, Inc. 1320, Holmes Road USA-Elgin, IL Phone: Fax: Reis GmbH & Co. Maschinenfabrik Industriegebiet an der B 426 D Obernburg Tel: (0) Fax: (0) Internet: Reis Robotics ČR spol. s r.o. Cernovice 173 CZ Chomutov Phone: ++42 (0) Fax: ++42 (0) Reis Robotics España S.L. Dr. Manuel Riera, 90 E Esplugas Phone: Fax: Reis France E.u.r.l. 44 Rue du Pré des Aulnes Parc d Activités des Arpents F Pontault-Combault Phone: Fax: Reis Robotics Italia S.r.l. Via del Lavoro 42 I Bellusco Phone: Fax: Reis Robotics do Brasil Ltda. Rua Dr. Ribeiro de Almeida Sao Paulo - SP Phone: ++55 (0 xx 11) Fax: ++55 (0 xx 11) tus_03_03
