1 Stroje Příkopové válce Rammax 1515 a

2 Rammax 1515 a 1510 Silná konstrukce Infračervené dálkové ovládání napájené solárními články

3 Rammax značka pro příkopové válce Společnost Rammax vyvinula příkopový válec a má více než čtyřicetileté zkušenosti s výrobou tohoto typu stroje. Během této doby byly stanoveny nové standardy za účelem zlepšení práce s těmito stroji ekonomickým a ekologickým způsobem. Dnes je Rammax prvním výrobcem nabízejícím kloubové i smykově řízené stroje. Příkopové válce, takzvané víceúčelové hutnící stroje, se vyznačují velkým hutnicím výkonem na soudržné zemině, jako je například hlína. Tyto typy zeminy je velmi obtížné hutnit z důvodu vysokého obsahu vlhkosti. Při hutnění musí být vynaložena extrémně vysoká hutnicí energie a zajištěn dodatečný hnětací účinek ježkových běhounů. Výhody Nejvyšší spolehlivost a provozní bezpečnost Všestranné využití Výborné parametry hutnění Vysoký hutnicí výkon Maximální pohodlí obsluhy vyhovující nejpřísnějším bezpečnostním předpisům Nízké provozní náklady Snadný a rychlý servis Kompaktní a robustní design Bezúdržbový stroj (vyjma dieselového motoru) Shrnutí modelů Rammax 1515 Smykově řízený s výkonným centrálním vibračním systémem Rammax 1510 Kloubový s oscilačním kloubem s technologií SCT (Straight Compaction Technology) Typické oblasti využití Pokládání potrubí Zásypové práce na stavbách Bytová a průmyslová výstavba Skládky a stavba násypů Stavba podkladu vozovek a železničních tratí Úzké pracovní plochy

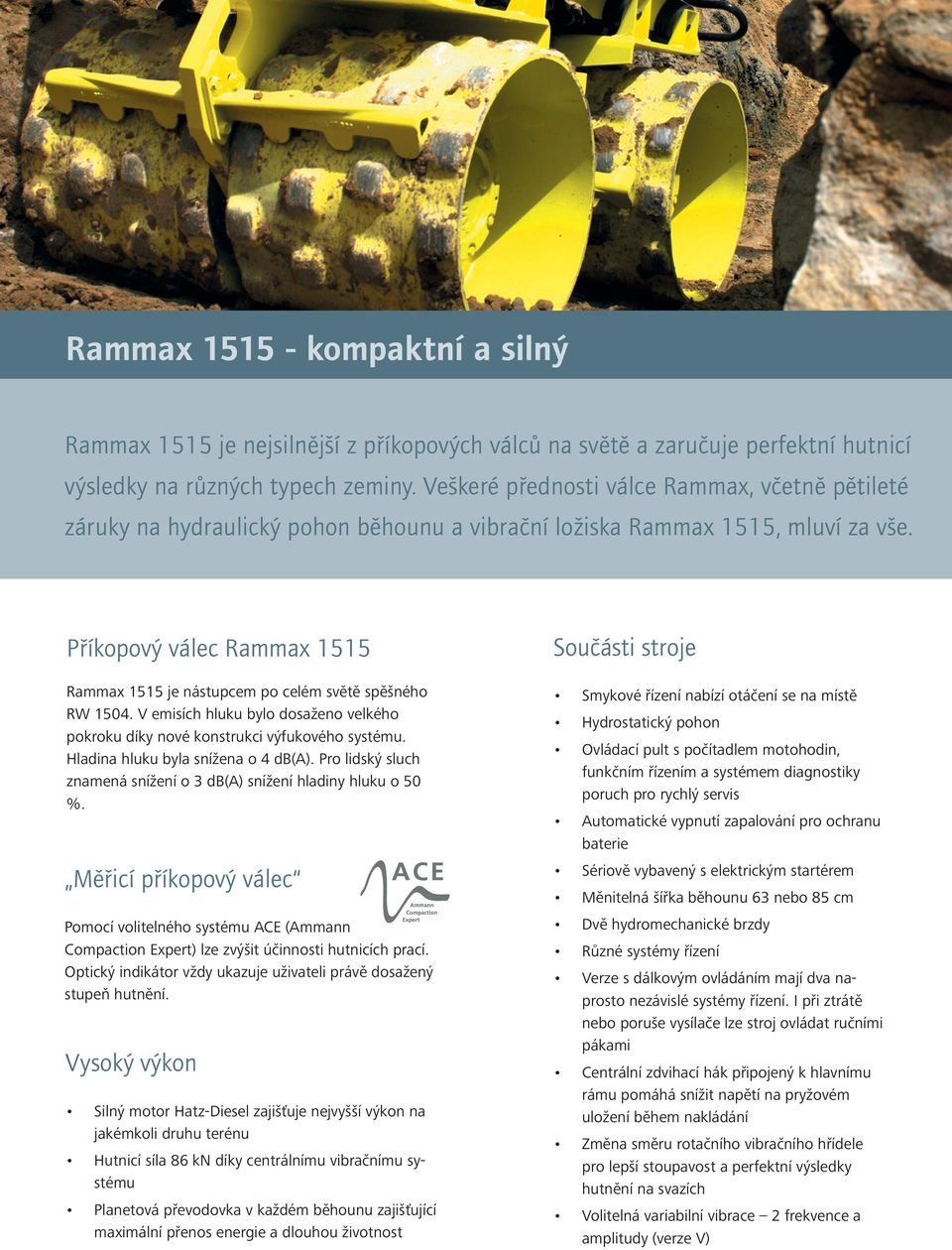

4 Rammax kompaktní a silný Rammax 1515 je nejsilnější z příkopových válců na světě a zaručuje perfektní hutnicí výsledky na různých typech zeminy. Veškeré přednosti válce Rammax, včetně pětileté záruky na hydraulický pohon běhounu a vibrační ložiska Rammax 1515, mluví za vše. Příkopový válec Rammax 1515 Rammax 1515 je nástupcem po celém světě spěšného RW V emisích hluku bylo dosaženo velkého pokroku díky nové konstrukci výfukového systému. Hladina hluku byla snížena o 4 db(a). Pro lidský sluch znamená snížení o 3 db(a) snížení hladiny hluku o 50 %. Měřicí příkopový válec Pomocí volitelného systému ACE (Ammann Compaction Expert) lze zvýšit účinnosti hutnicích prací. Optický indikátor vždy ukazuje uživateli právě dosažený stupeň hutnění. Vysoký výkon Silný motor Hatz-Diesel zajišťuje nejvyšší výkon na jakémkoli druhu terénu Hutnicí síla 86 kn díky centrálnímu vibračnímu systému Planetová převodovka v každém běhounu zajišťující maximální přenos energie a dlouhou životnost Součásti stroje Smykové řízení nabízí otáčení se na místě Hydrostatický pohon Ovládací pult s počítadlem motohodin, funkčním řízením a systémem diagnostiky poruch pro rychlý servis Automatické vypnutí zapalování pro ochranu baterie Sériově vybavený s elektrickým startérem Měnitelná šířka běhounu 63 nebo 85 cm Dvě hydromechanické brzdy Různé systémy řízení Verze s dálkovým ovládáním mají dva naprosto nezávislé systémy řízení. I při ztrátě nebo poruše vysílače lze stroj ovládat ručními pákami Centrální zdvihací hák připojený k hlavnímu rámu pomáhá snížit napětí na pryžovém uložení během nakládání Změna směru rotačního vibračního hřídele pro lepší stoupavost a perfektní výsledky hutnění na svazích Volitelná variabilní vibrace 2 frekvence a amplitudy (verze V)

5 Infračervený vysílač se solárními články Kabelové dálkové ovládání s flexibilním spirálním kabelem Moderní a přehledně uspořádaný ovládací plut se systémem diagnostiky poruch a funkčním řízením Bezpečnost naše hlavní priorita Bezpečnost Bezpečné dálkové ovládání s verzemi s dálkovým ovládáním (-I/-MC/-MCI) i ve výkopu Za všech okolností zajištěn vizuální kontakt se strojem Vypnutí na krátkou nebo dlouhou vzdálenost z 1,5 m nebo 24 m Žádný slepý prostor oko přijímače infračerveného dálkového ovládání je umístěno na horní straně stroje Veškeré funkce stroje jsou řiditelné z vysílače dálkového ovládání Žádné otřesy rukou během ovládání stroje díky dálkovému ovládání Verze Rammax 1515 M Ruční ovládání Rammax 1515-MC Ruční ovládání a kabelové dálkové ovládání Rammax 1515-MI Ruční a infračervené dálkové ovládání Rammax 1515-MCI Ruční ovládání, kabelové a infračervené dálkové ovládání Provozní bezpečnost Vysoká úroveň bezpečnosti na pracovišti pro obsluhu a stroj je zajištěna infračerveným dálkovým ovládáním. Ve srovnání s dálkovým ovládáním rádiem je nutný vizuální kontakt se strojem. Lze úplně předejít riziku újmy na zdraví nebo neúmyslných škod Solární články infračerveného dálkového ovládání zajišťují neustálou připravenost k provozu. Pro automatické dobíjení je nutné pouze denní světlo. Je možná i práce v naprosté tmě, a to díky sériově zabudované baterii dobíjené solárními články. Lze úplně předejít odstávkám z důvodu dobíjení baterií Aniž by si vzájemně překážely, může být v provozu na jednom pracovišti zároveň až 10 strojů díky 10 infračerveným frekvencím na přijímači a dálkovém ovládání. Jeden kabel infračerveného vysílače lze použít pro několik válců

6 2 šířky běhounů Centrální zdvihací hák Oko přijímače ACE Výhody na první pohled Verze V: proměnný kmitočet a amplituda Přepnutím mezi dvěma nastaveními hutnění lze stroj přizpůsobit různým typům zeminy a různým tloušťkám vrstev. mm Velký kryt motoru pro bezpečný a snadný přístup Uzamykatelný kryt ovládacího panelu proti vandalismu t Centrální zdvihací hák Frekvence Amplituda Hutnicí síla Soudržná zemina 30 Hz 2,4 mm 86 kn Smíšená zemina 42 Hz 1,4 mm 54 kn Pohony běhounu s planetární převodovkou pětiletá záruka Sklopný ochranný rám uzamykatelný pro účely přepravy Skříň centrálního budiče pětiletá záruka Hydromechanické brzdy bezpečnost při přepravě a parkování

7 Rammax 1510 a 1515

8 Rammax jeden svého druhu Díky jedinečnému kloubovému spoji s oscilací je Rammax 1510 jediný příkopový válec na světě, který se může pohybovat jako had po jakémkoli terénu a na jakémkoli materiálu, přičemž je zajištěn perfektní kontakt se zeminou a stabilní hutnění. Účinnost Nejlepší hutnění díky jedinečnému kloubo vému spoji s oscilací Překrývání běhounu díky rámu tvaru Z Rovnoměrné rozložení hutnicí síly na všech čtyřech běhounech Infračervené a/nebo kabelové dálkové ovlá dání Infračervený vysílač se solárními články nevyžaduje dobíjení Vysoká stoupavost díky převodovému poměru redukce 1:5 Údržba Bezúdržbový kloubový spoj Účinné čištění běhounu díky dobře umístěným škrabákům Samočisticí účinek interních škrabáků běhounu vedle skříně hnacího motoru Snadný přístup ke všem servisním bodům Vibrační jednotka přístupná z vnějšku stroje Doplňkové příslušenství Rammax 1510-C Kabelové dálkové ovládání Rammax 1510-I Infračervené dálkové ovládání Rammax 1510-CI Kabelové a infračervené dálko vé ovládání Kloubový spoj s oscilací Spolehlivý provoz při jakémkoli typu použití Neustálý kontakt se zemí všech čtyř běhounů Použitelný na většině různých materiálů a zemin Extrémně stabilní proti překlopení díky oscilačnímu spoji Optimálně umístěné těžiště při řízení Bezpečnost Infračervené a/nebo kabelové dálkové ovládání Žádný slepý prostor díky 2 optimálně umístěným infračerveným přijímačům Velmi stabilní pozice na jakémkoli terénu Kryt motoru a ocelová skříň pro ochranu chladiče Velké kryty umožňující snadný a bezpečný servisní přístup SCT (Straight Compaction Technology) Vibrační hřídele umístěné ve směru jízdy Rovnoměrné hutnicí síly na všech okrajích běhounů Snadný přístup k vibračnímu systému

9 Uzamykatelný ochranný rám Pevný kryt motoru snadný přístup ochrana pro motor a chladič Řízená vibrace s SCT (Straight Compaction Technology) Vnitřní škrabáky běhounu Automatické čištění mezi skříní hnacího motoru a běhounem Vyšší výkon Rám tvaru Z Nejlepší homogenní hutnění Překrývání povrchu Zlepšená reakce řízení Lepší stoupavost Vynikající výkon i na mokré nebo lepkavé hliněné zemině Delší životnost

10 Infračervené dálkové ovládání se solárními články žádné nabíjení pomocí elek trické sítě vždy připraveno k užívání Bezúdržbový kloubový spoj s oscilací 2 nezávislé řídicí systémy a 2 infračervené přijímače infračervené a kabelové dálkové ov ládání žádný slepý prostor Výhody na první pohled SCT (Straight Compaction Technolgy) Patentovaný systém 2 infračervené přijímače žádný slepý prostor 2 řídicí systémy infračervené a/nebo kabelové dálkové ovládání Ochrana motorového prostoru ROPS (ochranná konstrukce chránící při převrácení) pro chladič a motor bezpečnostní rám bezpečnost obsluhy Oscilační klubový spoj Škrabáky pod pryžovým uložením perfektní čištění dlouhá životnost pryžového uložení Vnitřní škrabáky běhounů lepší výkon samočištění bezúdržbový perfektní kontakt se zeminou Silný pracovní válec řízení snadná ovladatelnost Převodovka Rammax HD těsnění převodový poměr redukce 1:5 (vysoká stoupavost)

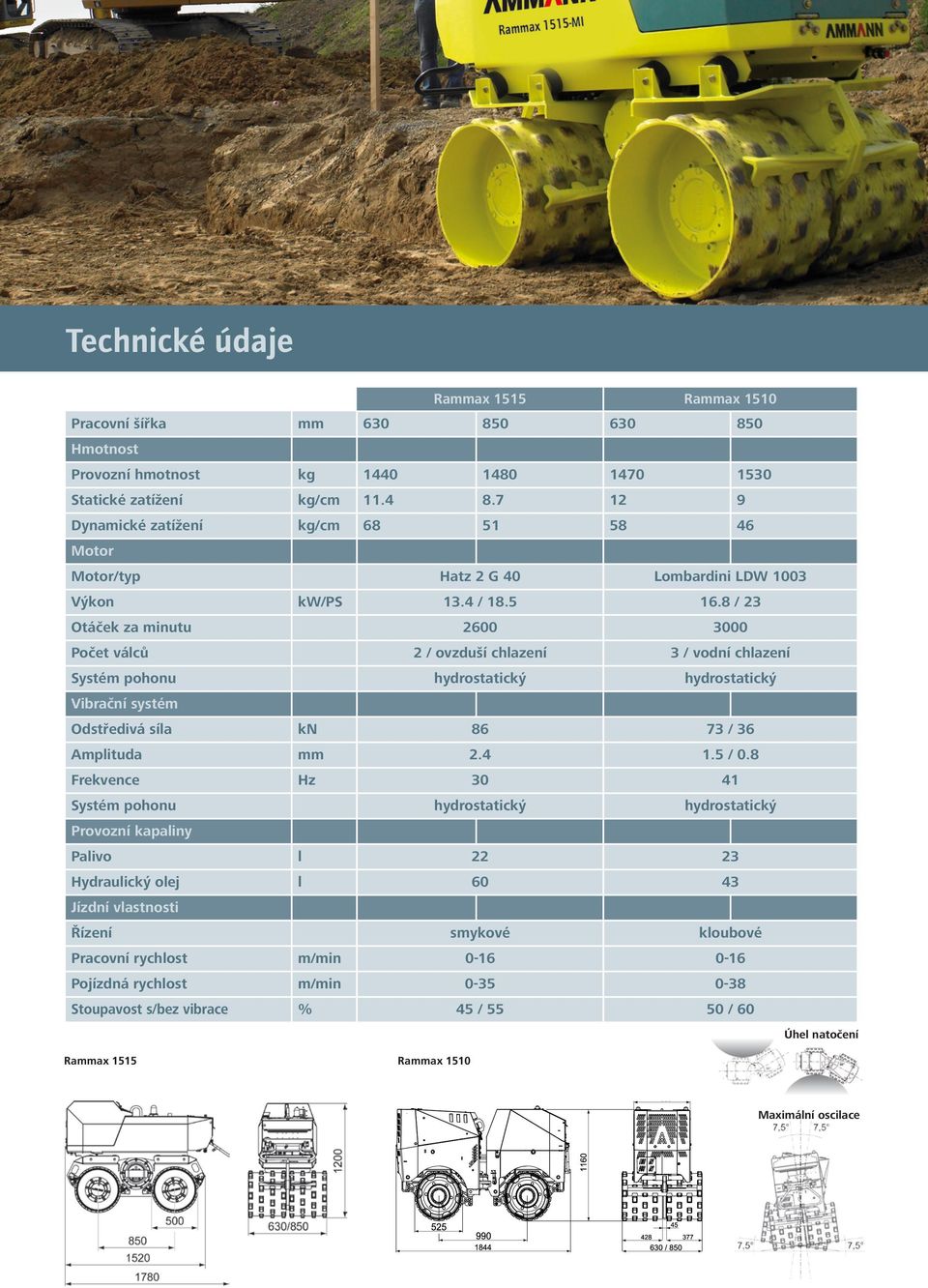

11 Technické údaje Rammax 1515 Pracovní šířka Rammax 1510 mm Provozní hmotnost kg Statické zatížení kg/cm Dynamické zatížení kg/cm Hmotnost Motor Motor/typ Výkon kw/ps Otáček za minutu Počet válců Systém pohonu Hatz 2 G 40 Lombardini LDW / / / ovzduší chlazení 3 / vodní chlazení hydrostatický hydrostatický Vibrační systém Odstředivá síla kn / 36 Amplituda mm / 0.8 Frekvence Hz hydrostatický hydrostatický Systém pohonu Provozní kapaliny Palivo l Hydraulický olej l smykové kloubové Jízdní vlastnosti Řízení Pracovní rychlost m/min Pojízdná rychlost m/min Stoupavost s/bez vibrace % 45 / / 60 Úhel natočení Rammax 1515 Rammax 1510 Maximální oscilace

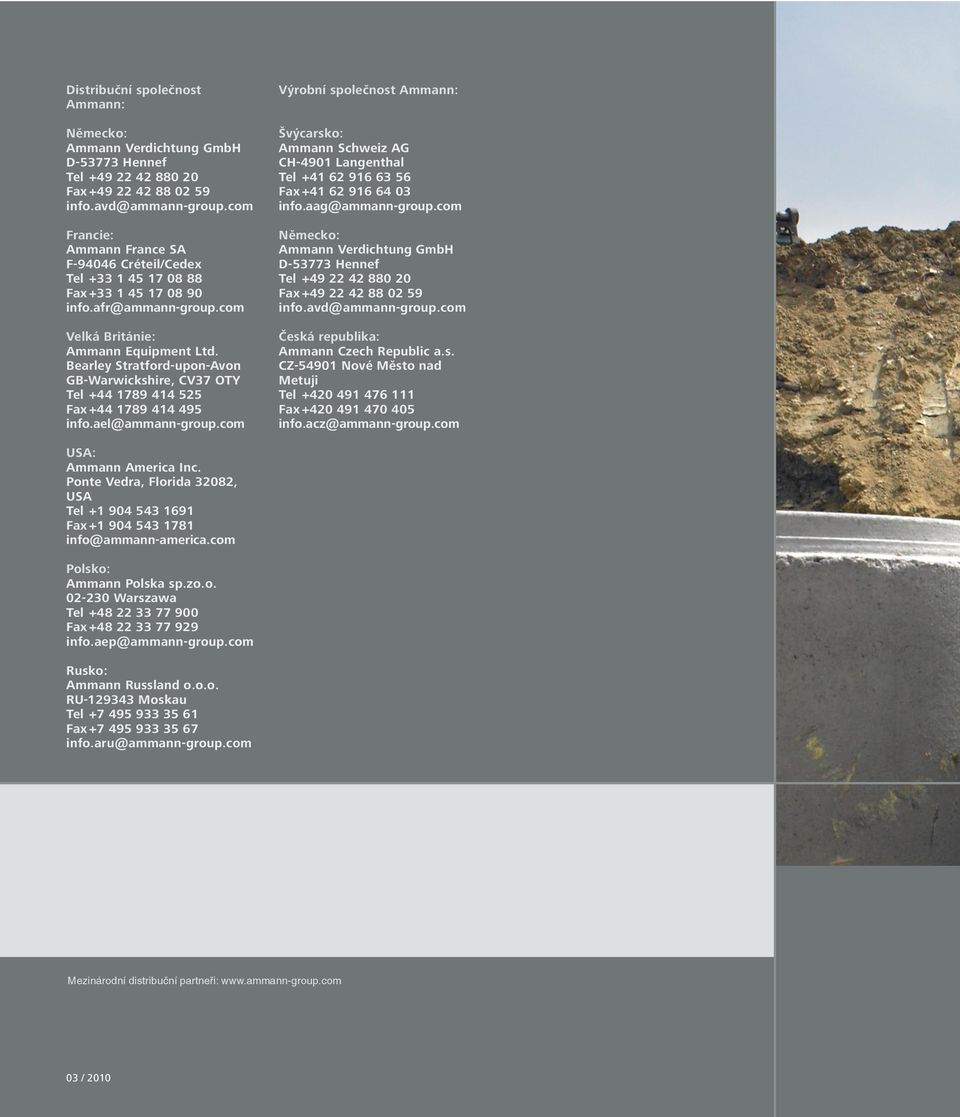

12 Distribuční společnost Ammann: Německo: Ammann Verdichtung GmbH D Hennef Tel Fax Francie: Ammann France SA F Créteil/Cedex Tel Fax info.afr@ammann-group.com Velká Británie: Ammann Equipment Ltd. Bearley Stratford-upon-Avon GB-Warwickshire, CV37 OTY Tel Fax info.ael@ammann-group.com Výrobní společnost Ammann: Švýcarsko: Ammann Schweiz AG CH-4901 Langenthal Tel Fax info.aag@ammann-group.com Německo: Ammann Verdichtung GmbH D Hennef Tel Fax info.avd@ammann-group.com Česká republika: Ammann Czech Republic a.s. CZ Nové Město nad Metuji Tel Fax info.acz@ammann-group.com USA: Ammann America Inc. Ponte Vedra, Florida 32082, USA Tel Fax info@ammann-america.com Polsko: Ammann Polska sp.zo.o Warszawa Tel Fax info.aep@ammann-group.com Rusko: Ammann Russland o.o.o. RU Moskau Tel Fax info.aru@ammann-group.com Mezinárodní distribuční partneři: 03 / 2010
