VÍCEVŘETENOVÝ AUTOMAT MORI-SAY KONVENČNÍ

Transkript

1 VÍCEVŘETENOVÝ AUTOMAT KONVENČNÍ

2 PŘEHLED 02 l 03 Výrobce l dílce 04 l AC l 632AC 06 l AC l 832AC Vždy bylo naším řemeslem umění tvarovat ocel. My jsme toto umění ještě zdokonalili.

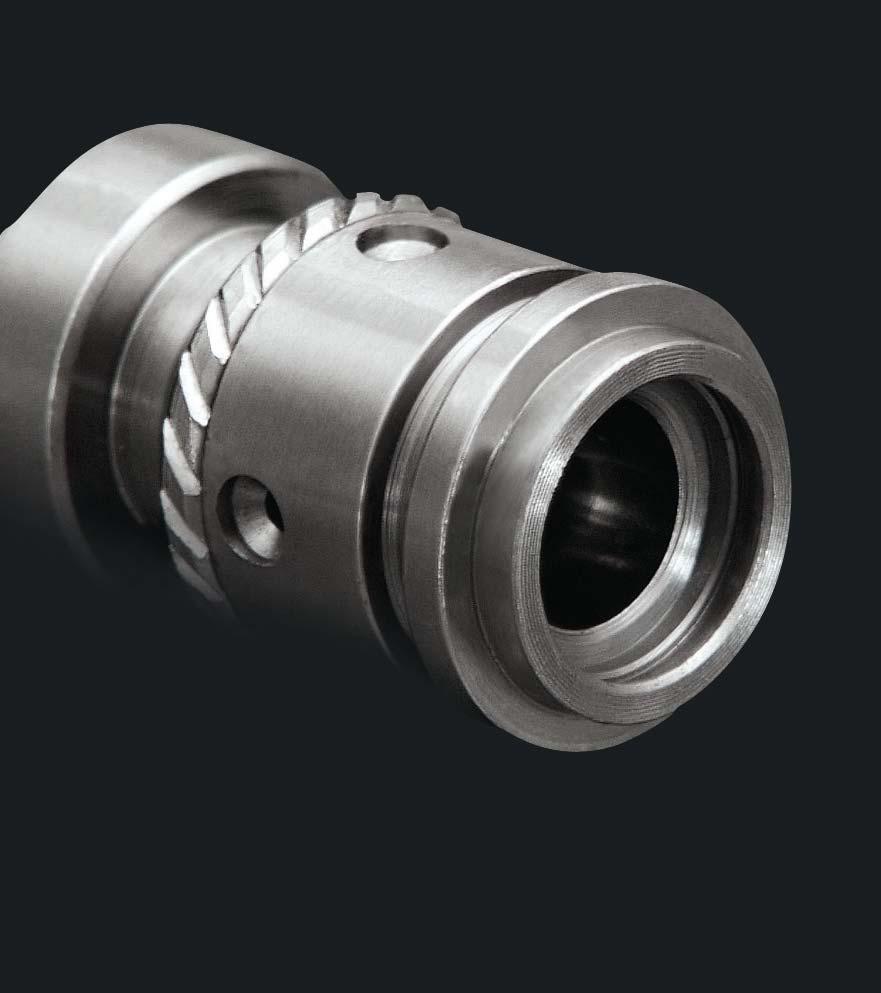

3 02 l 03 Výrobce l dílce TAJMAC Skupina TAJMAC dnes patří k vedoucím evropským výrobcům obráběcích strojů. Vícevřetenové automaty nabízí mimořádný koncept stroje pro ekonomickou výrobu dílců ve velkých sériích. Kompletní know-how od konstrukce, po stavbu stroje a seřízení pochází přitom z jednoho místa. Šesti- a osmivřetenové konvenční, vačkově řízené automaty, jsou známy svojí přesností a stabilitou. Oproti dnešním plně CNC řízeným strojům je stále tradiční vačková technika rychlejší. Nasazením CNC os jako opce do jednotlivých pracovních poloh vzniká stroj, který rychlost konvenčních strojů a fl exibilitu CNC strojů propojuje. V poměru cena výkon dělá toto řešení z našich konvenčních strojů velmi zajímavé produkty na trhu s vícevřetenovými automaty. GG20 l délka 135,7 mm 9SMnPb28K l Ø 59 mm l délka 32,1 mm 1SMnPb30SW l Ø 9 mm l délka 67 mm CuZn39Pb3 l Ø 20 mm l délka 38 mm 9SMnPb28K l Ø 19 mm l délka 43 mm X5CrNiMo l Ø 13 mm l délka 35 mm

4 620AC POČET VŘETEN MAX. PRŮMĚR MATERIÁLU VNITŘNÍ PRŮMĚR VŘETENA MAX. DÉLKA PODÁNÍ MAX. OTÁČKY VŘETEN VÝKON MOTORU OTÁČEK VŘETEN ROZSAH PRACOVNÍCH ČASŮ VÁHA STROJE 620AC 6 20 mm 28 mm 100 mm min -1 9 kw 0,8 90 s kg TECHNICKÁ DATA OPCE Odebírací zařízení NC křížové suporty v polohách 1, 2, 4 a 5 Vysokotlak Příčná vrtačka

5 632AC 04 l AC l 632AC POČET VŘETEN MAX. PRŮMĚR MATERIÁLU VNITŘNÍ PRŮMĚR VŘETENA MAX. DÉLKA PODÁNÍ MAX. OTÁČKY VŘETEN VÝKON MOTORU OTÁČEK VŘETEN ROZSAH PRACOVNÍCH ČASŮ VÁHA STROJE 632AC 6 32 (42) mm 43 mm 125 mm min kw 1,4 90 s kg TECHNICKÁ DATA OPCE Odebírací zařízení NC křížové suporty v polohách 1, 2, 4 a 5 Vysokotlak Příčná vrtačka

6 667AC POČET VŘETEN MAX. PRŮMĚR MATERIÁLU VNITŘNÍ PRŮMĚR VŘETENA MAX. DÉLKA PODÁNÍ MAX. OTÁČKY VŘETEN VÝKON MOTORU OTÁČEK VŘETEN ROZSAH PRACOVNÍCH ČASŮ VÁHA STROJE 667AC 6 67 mm 78 mm 160 mm min kw 1,4 90 s kg TECHNICKÁ DATA OPCE NC křížové suporty v polohách 1, 2, 4 a 5 Vysokotlak Příčná vrtačka

7 832AC 06 l AC l 832AC POČET VŘETEN MAX. PRŮMĚR MATERIÁLU VNITŘNÍ PRŮMĚR VŘETENA MAX. DÉLKA PODÁNÍ MAX. OTÁČKY VŘETEN VÝKON MOTORU OTÁČEK VŘETEN ROZSAH PRACOVNÍCH ČASŮ VÁHA STROJE 832AC 8 32 (42) mm 43 mm 125 mm min kw 1,4 90 s kg TECHNICKÁ DATA OPCE NC křížové suporty v polohách 1, 2, 5 a 6 Vysokotlak Příčná vrtačka

8 TĚŠÍME SE NA PŘÍMÝ KONTAKT S VÁMI TAJMAC CZECH REPUBLIC TAJMAC-ZPS, a. s. Trida 3. kvetna 1180 CZ Zlin, Malenovice Czech Republic TAJMAC ITALY TAJMAC-MTM S.p.A. Via Gran Sasso 15 IT Cinisello B. Mo (MI) Italy TAJMAC GERMANY TAJMAC-MSW GmbH Robert Bosch Strasse Wimsheim Germany TAJMAC FRANCE MONEO Le Grand Communal Vougy Bonneville France TAJMAC USA ZPS AMERICA LLC 4950 W. 79th Street IN Indianapolis USA TAJMAC ENGLAND WICKMAN COVENTRY LIMITED Automatic House Discovery Way Leofric Business Park, Binley England TAJMAC INDIA A3; Saphire 16-A cross; 1st Main; Pai Layout K.R.Puram; Bangalore India Wickman Machine Tools India Private Ltd. #851, Aggundapalli Village, Kalamangala Road Achattyapalli Post, Hosure Tamil Nadu India TAJMAC BRASIL WICKMAN BRASIL Rua Dr. Alfonso Vergueiro 739 Vila Maria Sao Paulo SP CEP Brasil TIGRIS, s. r. o., Zlín 04/2014 Návrh, design: Změny údajů vyhrazeny.
