2200 x 350 mm x 350 mm x 350 mm x 320 mm x 310 mm

Transkript

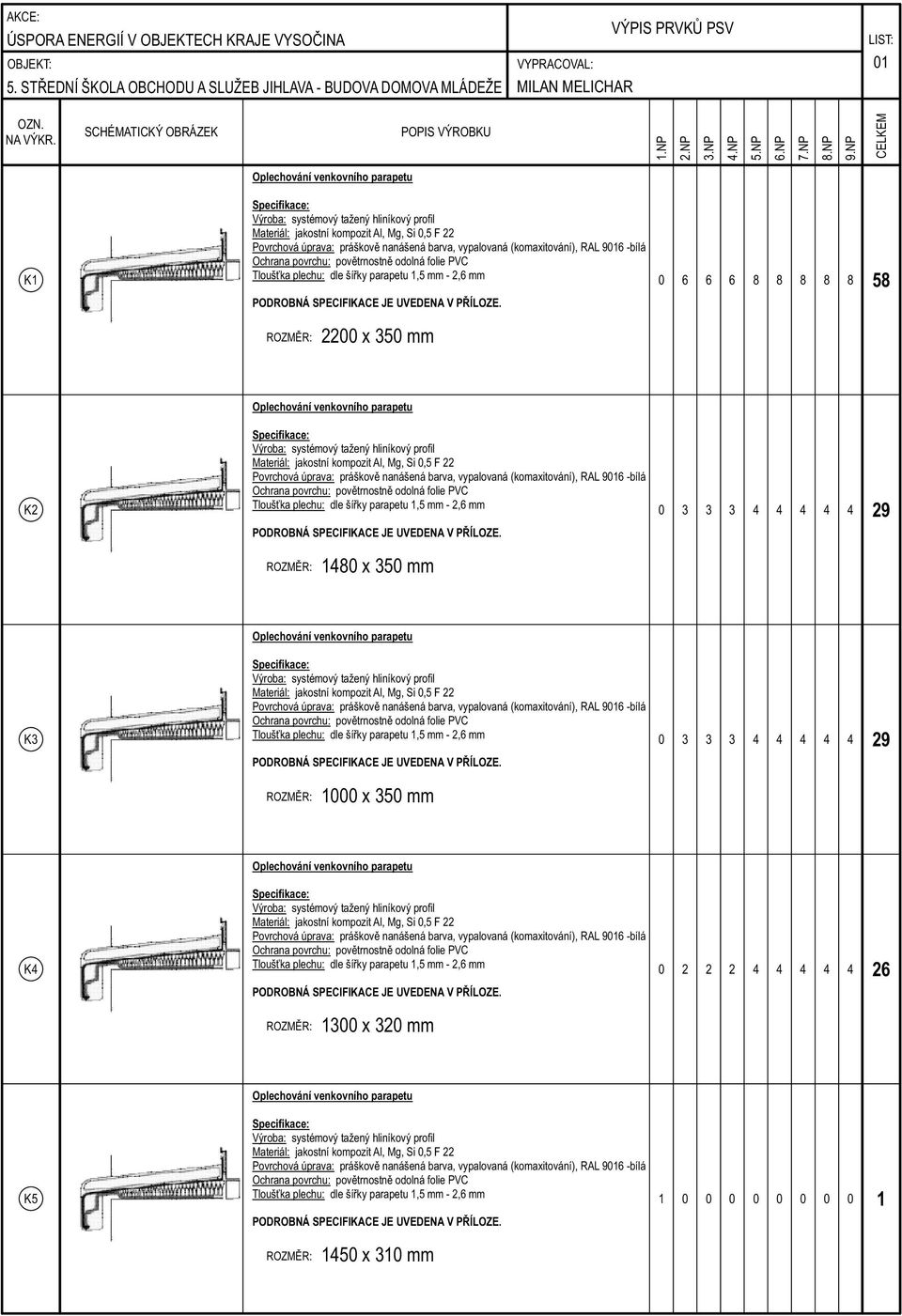

1 01 1.NP 2.NP 3.NP 4.NP 5.NP 6.NP 7.NP 8.NP 9.NP K x 350 mm K x 350 mm K x 350 mm K x 320 mm K x 310 mm

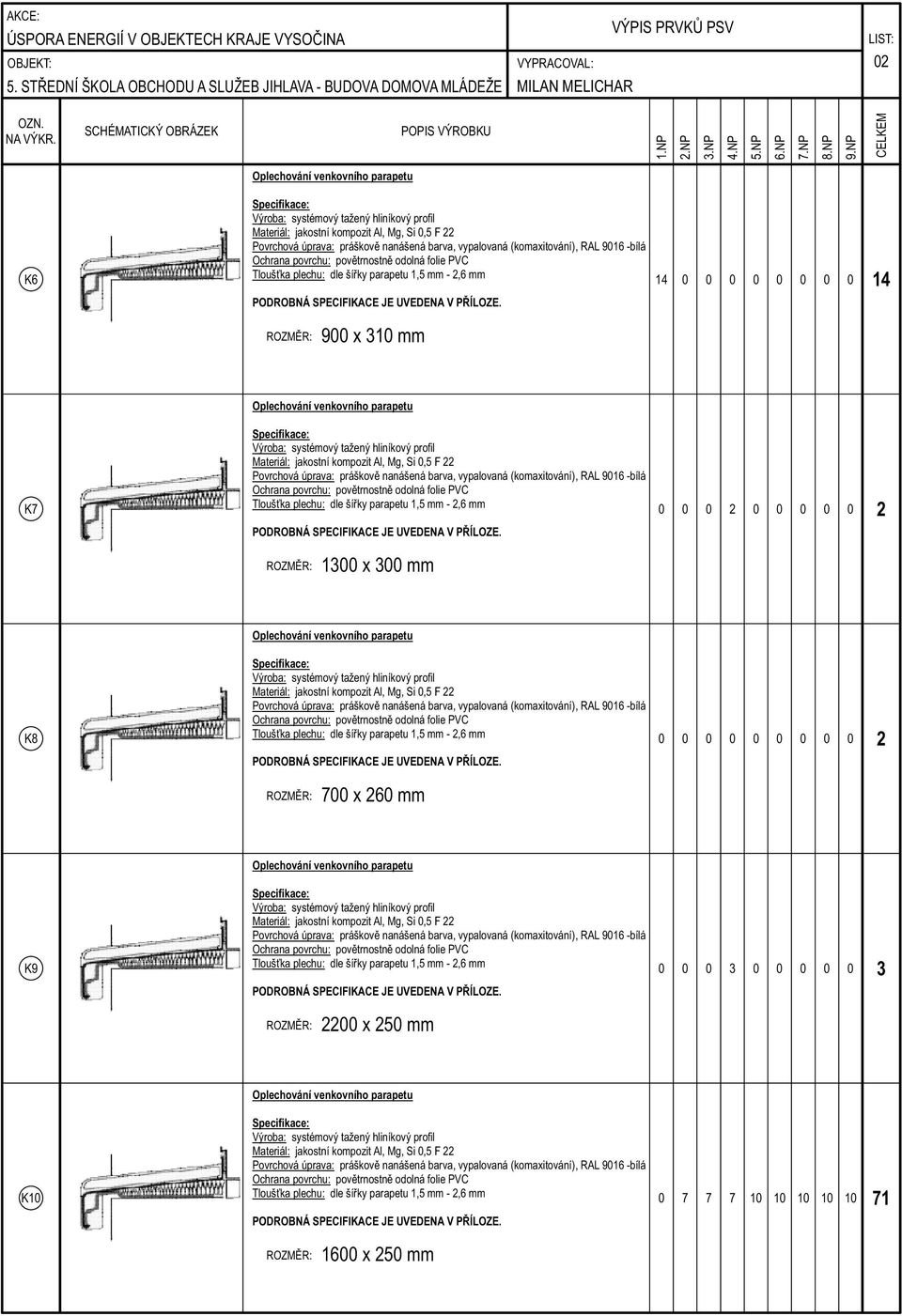

2 02 1.NP 2.NP 3.NP 4.NP 5.NP 6.NP 7.NP 8.NP 9.NP K x 310 mm K x 300 mm K x 260 mm K x 250 mm K x 250 mm

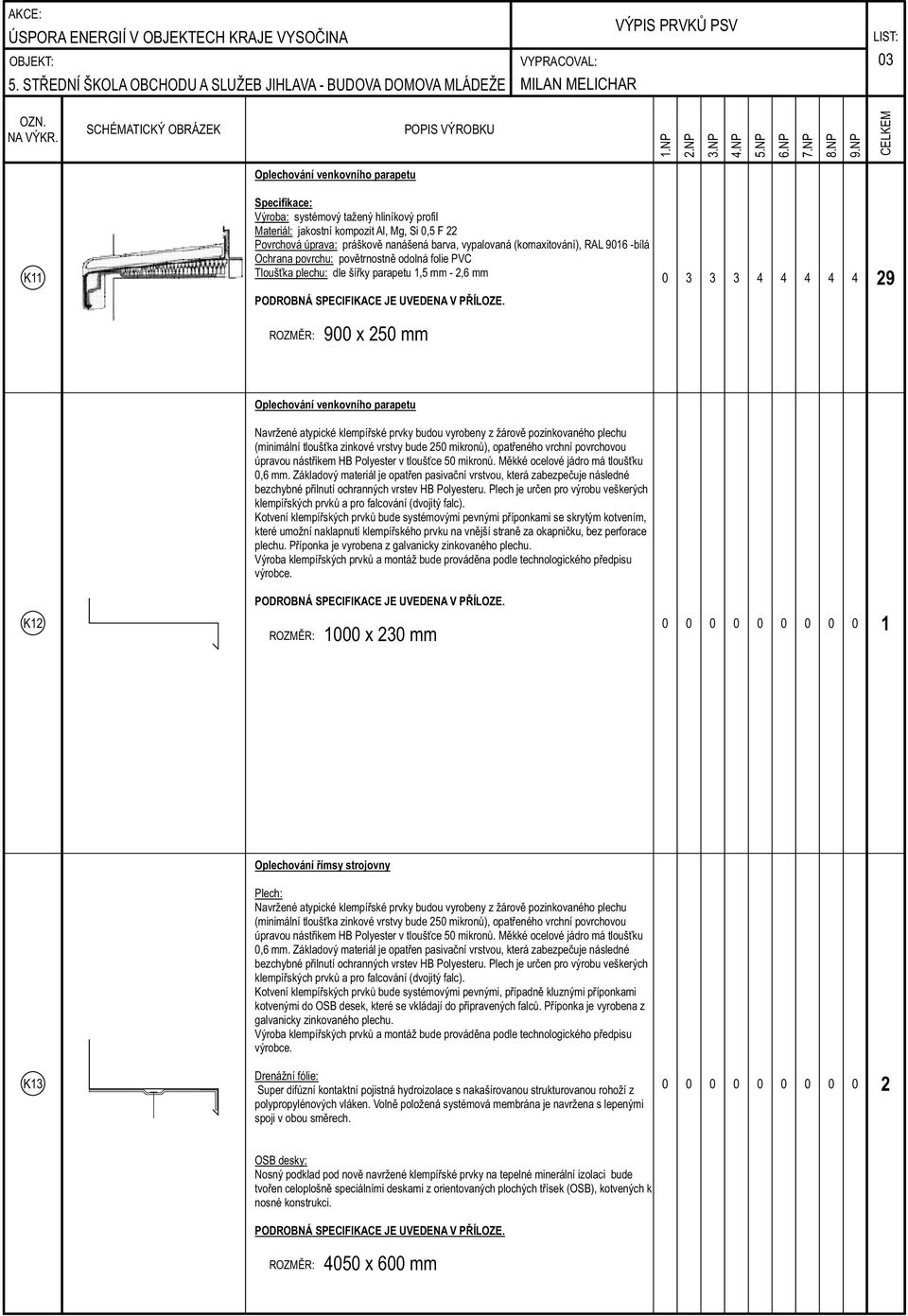

3 03 1.NP 2.NP 3.NP 4.NP 5.NP 6.NP 7.NP 8.NP 9.NP K x 250 mm Navržené atypické klempířské prvky budou vyrobeny z žárově pozinkovaného plechu (minimální tloušťka zinkové vrstvy bude 250 mikronů), opatřeného vrchní povrchovou úpravou nástřikem HB Polyester v tloušťce 50 mikronů. Měkké ocelové jádro má tloušťku 0,6 mm. Základový materiál je opatřen pasivační vrstvou, která zabezpečuje následné bezchybné přilnutí ochranných vrstev HB Polyesteru. Plech je určen pro výrobu veškerých klempířských prvků a pro falcování (dvojitý falc). Kotvení klempířských prvků bude systémovými pevnými příponkami se skrytým kotvením, které umožní naklapnutí klempířského prvku na vnější straně za okapničku, bez perforace plechu. Příponka je vyrobena z galvanicky zinkovaného plechu. Výroba klempířských prvků a montáž bude prováděna podle technologického předpisu výrobce. K x 230 mm Oplechování římsy strojovny Navržené atypické klempířské prvky budou vyrobeny z žárově pozinkovaného plechu (minimální tloušťka zinkové vrstvy bude 250 mikronů), opatřeného vrchní povrchovou úpravou nástřikem HB Polyester v tloušťce 50 mikronů. Měkké ocelové jádro má tloušťku 0,6 mm. Základový materiál je opatřen pasivační vrstvou, která zabezpečuje následné bezchybné přilnutí ochranných vrstev HB Polyesteru. Plech je určen pro výrobu veškerých klempířských prvků a pro falcování (dvojitý falc). Kotvení klempířských prvků bude systémovými pevnými, případně kluznými příponkami kotvenými do OSB desek, které se vkládají do připravených falců. Příponka je vyrobena z galvanicky zinkovaného plechu. Výroba klempířských prvků a montáž bude prováděna podle technologického předpisu výrobce. K13 Drenážní fólie: Super difúzní kontaktní pojistná hydroizolace s nakašírovanou strukturovanou rohoží z polypropylénových vláken. Volně položená systémová membrána je navržena s lepenými spoji v obou směrech Nosný podklad pod nově navržené klempířské prvky na tepelné minerální izolaci bude tvořen celoplošně speciálními deskami z orientovaných plochých třísek (OSB), kotvených k nosné konstrukci x 600 mm

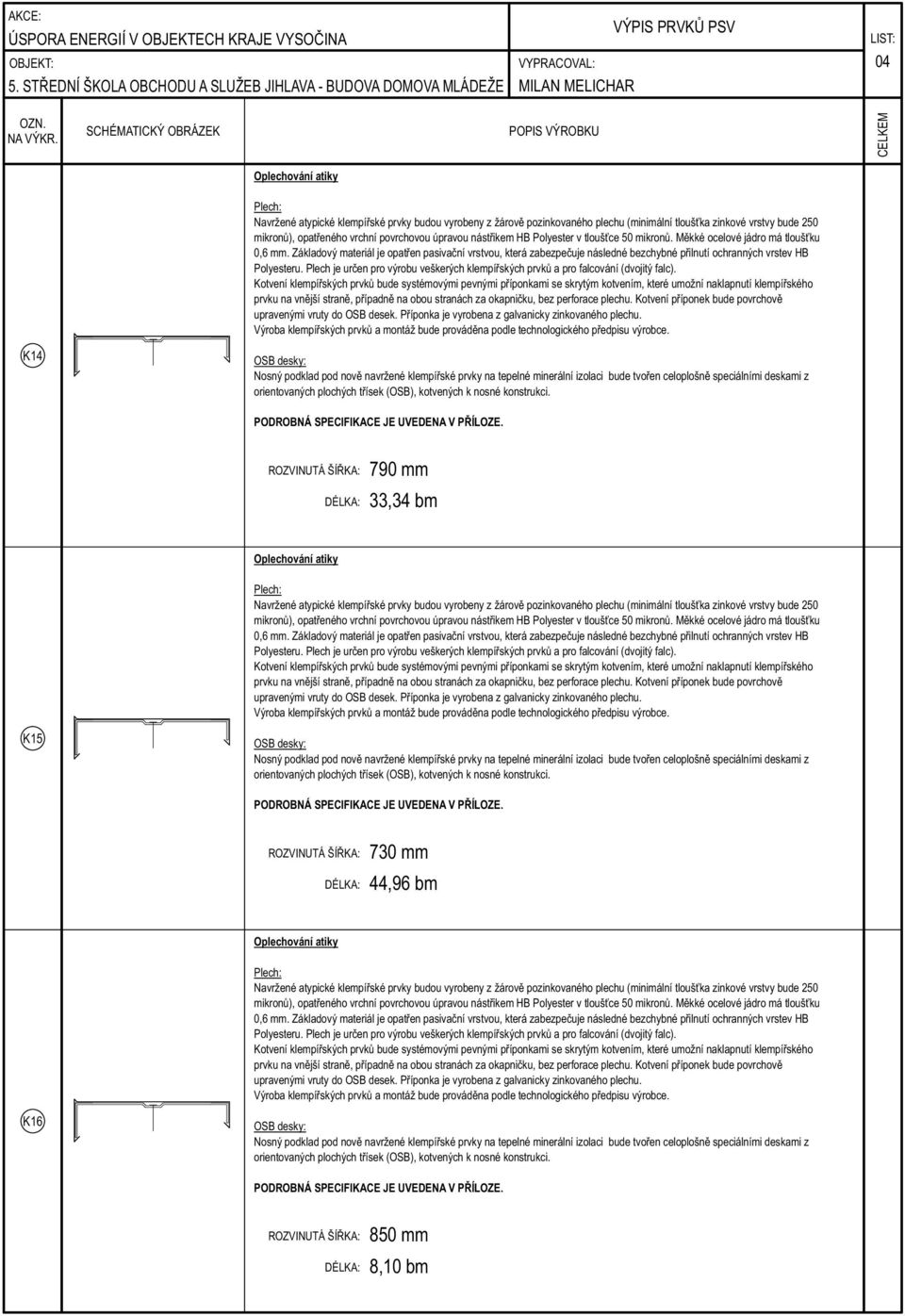

4 04 Oplechování atiky upravenými vruty do OSB desek. Příponka je vyrobena z galvanicky zinkovaného plechu. K14 Nosný podklad pod nově navržené klempířské prvky na tepelné minerální izolaci bude tvořen celoplošně speciálními deskami z orientovaných plochých třísek (OSB), kotvených k nosné konstrukci. ROZVINUTÁ ŠÍŘKA: 790 mm 33,34 bm Oplechování atiky upravenými vruty do OSB desek. Příponka je vyrobena z galvanicky zinkovaného plechu. K15 Nosný podklad pod nově navržené klempířské prvky na tepelné minerální izolaci bude tvořen celoplošně speciálními deskami z orientovaných plochých třísek (OSB), kotvených k nosné konstrukci. ROZVINUTÁ ŠÍŘKA: 730 mm 44,96 bm Oplechování atiky upravenými vruty do OSB desek. Příponka je vyrobena z galvanicky zinkovaného plechu. K16 Nosný podklad pod nově navržené klempířské prvky na tepelné minerální izolaci bude tvořen celoplošně speciálními deskami z orientovaných plochých třísek (OSB), kotvených k nosné konstrukci. ROZVINUTÁ ŠÍŘKA: 850 mm 8,10 bm

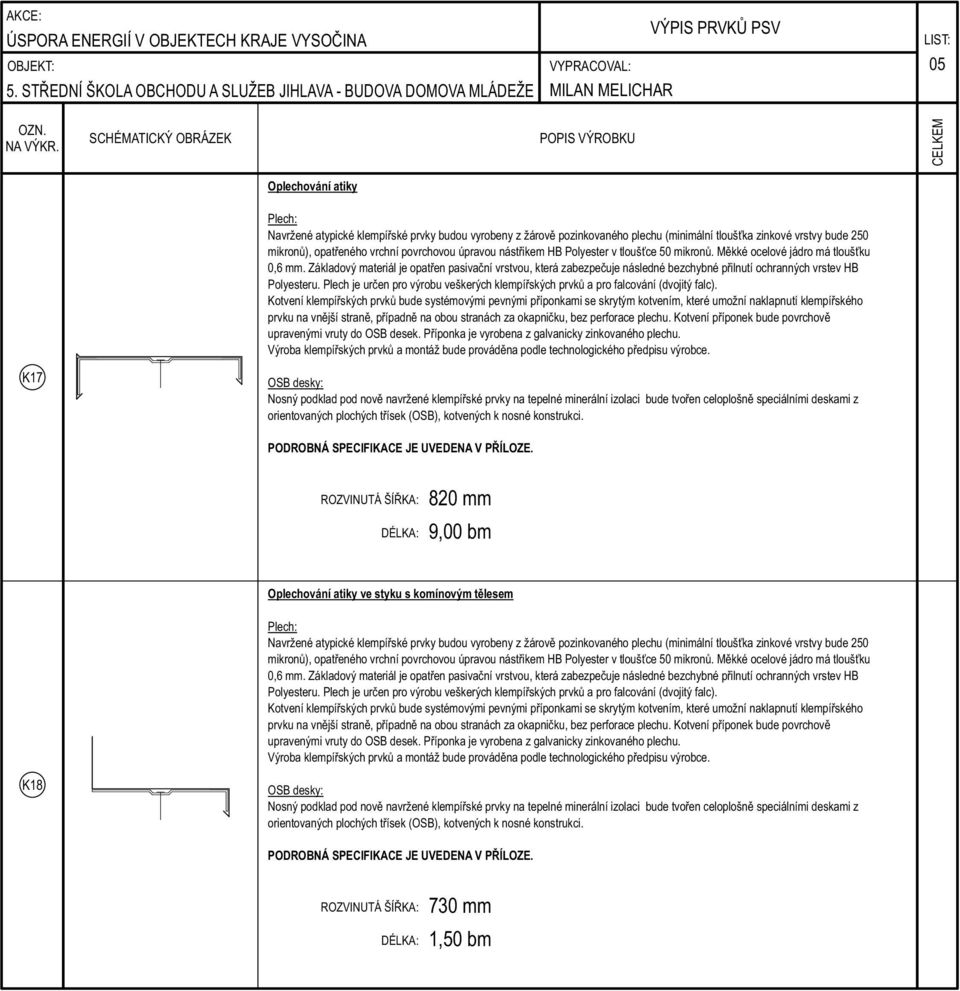

5 05 Oplechování atiky upravenými vruty do OSB desek. Příponka je vyrobena z galvanicky zinkovaného plechu. K17 Nosný podklad pod nově navržené klempířské prvky na tepelné minerální izolaci bude tvořen celoplošně speciálními deskami z orientovaných plochých třísek (OSB), kotvených k nosné konstrukci. ROZVINUTÁ ŠÍŘKA: 820 mm 9,00 bm Oplechování atiky ve styku s komínovým tělesem upravenými vruty do OSB desek. Příponka je vyrobena z galvanicky zinkovaného plechu. K18 Nosný podklad pod nově navržené klempířské prvky na tepelné minerální izolaci bude tvořen celoplošně speciálními deskami z orientovaných plochých třísek (OSB), kotvených k nosné konstrukci. ROZVINUTÁ ŠÍŘKA: 730 mm 1,50 bm

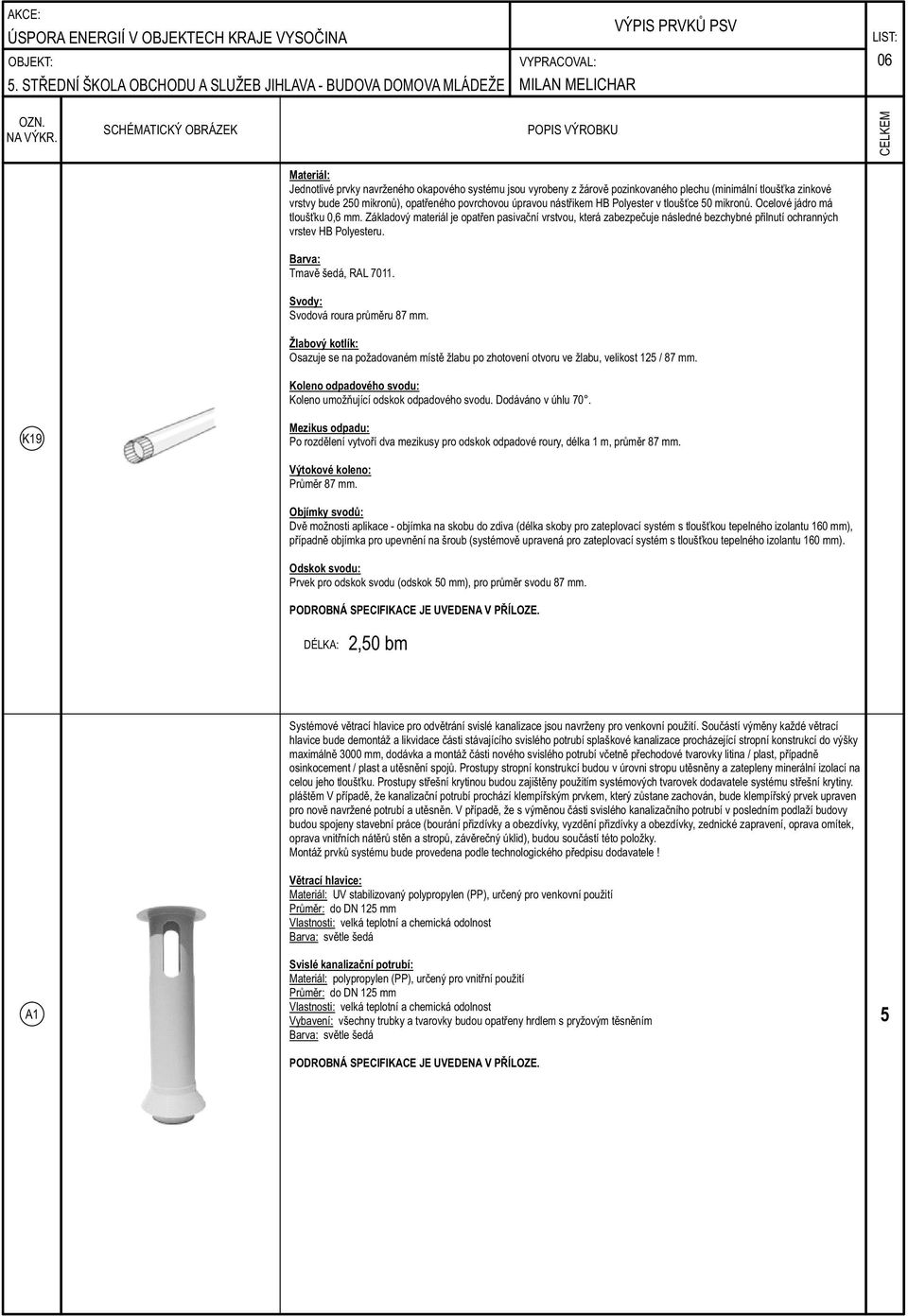

6 06 Materiál: Jednotlivé prvky navrženého okapového systému jsou vyrobeny z žárově pozinkovaného plechu (minimální tloušťka zinkové vrstvy bude 250 mikronů), opatřeného povrchovou úpravou nástřikem HB Polyester v tloušťce 50 mikronů. Ocelové jádro má tloušťku 0,6 mm. Základový materiál je opatřen pasivační vrstvou, která zabezpečuje následné bezchybné přilnutí ochranných vrstev HB Polyesteru. Barva: Tmavě šedá, RAL Svody: Svodová roura průměru 87 mm. Žlabový kotlík: Osazuje se na požadovaném místě žlabu po zhotovení otvoru ve žlabu, velikost 125 / 87 mm. Koleno odpadového svodu: Koleno umožňující odskok odpadového svodu. Dodáváno v úhlu 70. K19 Mezikus odpadu: Po rozdělení vytvoří dva mezikusy pro odskok odpadové roury, délka 1 m, průměr 87 mm. Výtokové koleno: Průměr 87 mm. Objímky svodů: Dvě možnosti aplikace - objímka na skobu do zdiva (délka skoby pro zateplovací systém s tloušťkou tepelného izolantu 160 mm), případně objímka pro upevnění na šroub (systémově upravená pro zateplovací systém s tloušťkou tepelného izolantu 160 mm). Odskok svodu: Prvek pro odskok svodu (odskok 50 mm), pro průměr svodu 87 mm. 2,50 bm Systémové větrací hlavice pro odvětrání svislé kanalizace jsou navrženy pro venkovní použití. Součástí výměny každé větrací hlavice bude demontáž a likvidace části stávajícího svislého potrubí splaškové kanalizace procházející stropní konstrukcí do výšky maximálně 3000 mm, dodávka a montáž části nového svislého potrubí včetně přechodové tvarovky litina / plast, případně osinkocement / plast a utěsnění spojů. Prostupy stropní konstrukcí budou v úrovni stropu utěsněny a zatepleny minerální izolací na celou jeho tloušťku. Prostupy střešní krytinou budou zajištěny použitím systémových tvarovek dodavatele systému střešní krytiny. pláštěm V případě, že kanalizační potrubí prochází klempířským prvkem, který zůstane zachován, bude klempířský prvek upraven pro nově navržené potrubí a utěsněn. V případě, že s výměnou části svislého kanalizačního potrubí v posledním podlaží budovy budou spojeny stavební práce (bourání přizdívky a obezdívky, vyzdění přizdívky a obezdívky, zednické zapravení, oprava omítek, oprava vnitřních nátěrů stěn a stropů, závěrečný úklid), budou součástí této položky. Montáž prvků systému bude provedena podle technologického předpisu dodavatele! Větrací hlavice: Materiál: UV stabilizovaný polypropylen (PP), určený pro venkovní použití Průměr: do DN 125 mm Vlastnosti: velká teplotní a chemická odolnost Barva: světle šedá A1 Svislé kanalizační potrubí: Materiál: polypropylen (PP), určený pro vnitřní použití Průměr: do DN 125 mm Vlastnosti: velká teplotní a chemická odolnost Vybavení: všechny trubky a tvarovky budou opatřeny hrdlem s pryžovým těsněním Barva: světle šedá 5

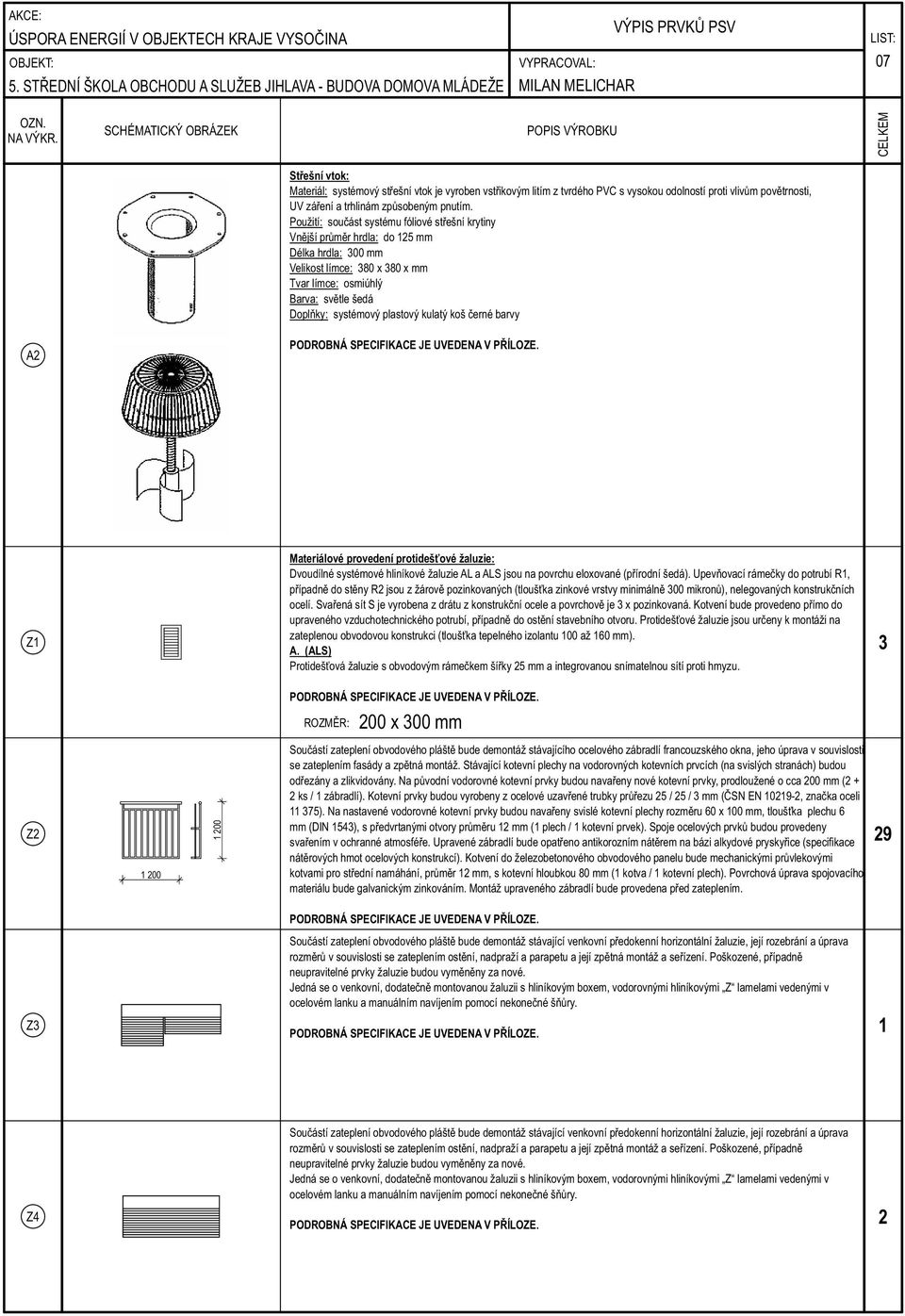

7 07 Střešní vtok: Materiál: systémový střešní vtok je vyroben vstřikovým litím z tvrdého PVC s vysokou odolností proti vlivům povětrnosti, UV záření a trhlinám způsobeným pnutím. Použití: součást systému fóliové střešní krytiny Vnější průměr hrdla: do 125 mm Délka hrdla: 300 mm Velikost límce: 380 x 380 x mm Tvar límce: osmiúhlý Barva: světle šedá Doplňky: systémový plastový kulatý koš černé barvy A2 Z1 Materiálové provedení protidešťové žaluzie: Dvoudílné systémové hliníkové žaluzie AL a ALS jsou na povrchu eloxované (přírodní šedá). Upevňovací rámečky do potrubí R1, případně do stěny R2 jsou z žárově pozinkovaných (tloušťka zinkové vrstvy minimálně 300 mikronů), nelegovaných konstrukčních ocelí. Svařená sít S je vyrobena z drátu z konstrukční ocele a povrchově je 3 x pozinkovaná. Kotvení bude provedeno přímo do upraveného vzduchotechnického potrubí, případně do ostění stavebního otvoru. Protidešťové žaluzie jsou určeny k montáži na zateplenou obvodovou konstrukci (tloušťka tepelného izolantu 100 až 160 mm). A. (ALS) Protidešťová žaluzie s obvodovým rámečkem šířky 25 mm a integrovanou snímatelnou sítí proti hmyzu x 300 mm Z Součástí zateplení obvodového pláště bude demontáž stávajícího ocelového zábradlí francouzského okna, jeho úprava v souvislosti se zateplením fasády a zpětná montáž. Stávající kotevní plechy na vodorovných kotevních prvcích (na svislých stranách) budou odřezány a zlikvidovány. Na původní vodorovné kotevní prvky budou navařeny nové kotevní prvky, prodloužené o cca 200 mm (2 + 2 ks / 1 zábradlí). Kotevní prvky budou vyrobeny z ocelové uzavřené trubky průřezu 25 / 25 / 3 mm (ČSN EN , značka oceli ). Na nastavené vodorovné kotevní prvky budou navařeny svislé kotevní plechy rozměru 60 x 100 mm, tloušťka plechu 6 mm (DIN 1543), s předvrtanými otvory průměru 12 mm (1 plech / 1 kotevní prvek). Spoje ocelových prvků budou provedeny svařením v ochranné atmosféře. Upravené zábradlí bude opatřeno antikorozním nátěrem na bázi alkydové pryskyřice (specifikace nátěrových hmot ocelových konstrukcí). Kotvení do železobetonového obvodového panelu bude mechanickými průvlekovými kotvami pro střední namáhání, průměr 12 mm, s kotevní hloubkou 80 mm (1 kotva / 1 kotevní plech). Povrchová úprava spojovacího materiálu bude galvanickým zinkováním. Montáž upraveného zábradlí bude provedena před zateplením. 29 Součástí zateplení obvodového pláště bude demontáž stávající venkovní předokenní horizontální žaluzie, její rozebrání a úprava rozměrů v souvislosti se zateplením ostění, nadpraží a parapetu a její zpětná montáž a seřízení. Poškozené, případně neupravitelné prvky žaluzie budou vyměněny za nové. Jedná se o venkovní, dodatečně montovanou žaluzii s hliníkovým boxem, vodorovnými hliníkovými Z lamelami vedenými v ocelovém lanku a manuálním navíjením pomocí nekonečné šňůry. Z3 1 Součástí zateplení obvodového pláště bude demontáž stávající venkovní předokenní horizontální žaluzie, její rozebrání a úprava rozměrů v souvislosti se zateplením ostění, nadpraží a parapetu a její zpětná montáž a seřízení. Poškozené, případně neupravitelné prvky žaluzie budou vyměněny za nové. Jedná se o venkovní, dodatečně montovanou žaluzii s hliníkovým boxem, vodorovnými hliníkovými Z lamelami vedenými v ocelovém lanku a manuálním navíjením pomocí nekonečné šňůry. Z4 2

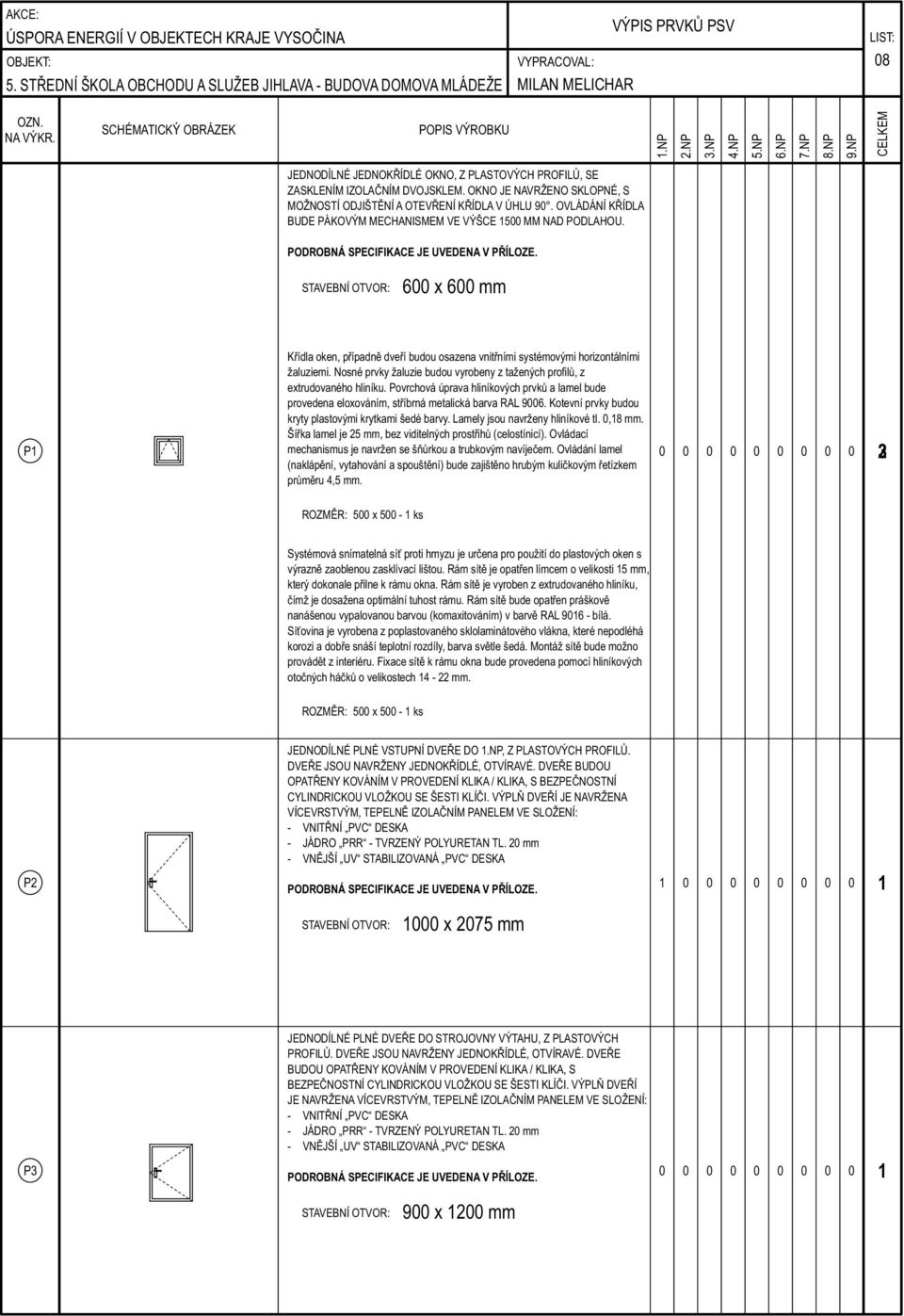

8 08 1.NP 2.NP 3.NP 4.NP 5.NP 6.NP 7.NP 8.NP 9.NP JEDNODÍLNÉ JEDNOKŘÍDLÉ OKNO, Z PLASTOVÝCH PROFILŮ, SE ZASKLENÍM IZOLAČNÍM DVOJSKLEM. OKNO JE NAVRŽENO SKLOPNÉ, S MOŽNOSTÍ ODJIŠTĚNÍ A OTEVŘENÍ KŘÍDLA V ÚHLU 90. OVLÁDÁNÍ KŘÍDLA BUDE PÁKOVÝM MECHANISMEM VE VÝŠCE 1500 MM NAD PODLAHOU. STAVEBNÍ OTVOR: 600 x 600 mm P1 Křídla oken, případně dveří budou osazena vnitřními systémovými horizontálními žaluziemi. Nosné prvky žaluzie budou vyrobeny z tažených profilů, z extrudovaného hliníku. Povrchová úprava hliníkových prvků a lamel bude provedena eloxováním, stříbrná metalická barva RAL Kotevní prvky budou kryty plastovými krytkami šedé barvy. Lamely jsou navrženy hliníkové tl. 0,18 mm. Šířka lamel je 25 mm, bez viditelných prostřihů (celostínicí). Ovládací mechanismus je navržen se šňůrkou a trubkovým navíječem. Ovládání lamel (naklápění, vytahování a spouštění) bude zajištěno hrubým kuličkovým řetízkem průměru 4,5 mm x ks Systémová snímatelná síť proti hmyzu je určena pro použití do plastových oken s výrazně zaoblenou zasklívací lištou. Rám sítě je opatřen límcem o velikosti 15 mm, který dokonale přilne k rámu okna. Rám sítě je vyroben z extrudovaného hliníku, čímž je dosažena optimální tuhost rámu. Rám sítě bude opatřen práškově nanášenou vypalovanou barvou (komaxitováním) v barvě RAL bílá. Síťovina je vyrobena z poplastovaného sklolaminátového vlákna, které nepodléhá korozi a dobře snáší teplotní rozdíly, barva světle šedá. Montáž sítě bude možno provádět z interiéru. Fixace sítě k rámu okna bude provedena pomocí hliníkových otočných háčků o velikostech mm. 500 x ks JEDNODÍLNÉ PLNÉ VSTUPNÍ DVEŘE DO 1.NP, Z PLASTOVÝCH PROFILŮ. DVEŘE JSOU NAVRŽENY JEDNOKŘÍDLÉ, OTVÍRAVÉ. DVEŘE BUDOU OPATŘENY KOVÁNÍM V PROVEDENÍ KLIKA / KLIKA, S BEZPEČNOSTNÍ CYLINDRICKOU VLOŽKOU SE ŠESTI KLÍČI. VÝPLŇ DVEŘÍ JE NAVRŽENA VÍCEVRSTVÝM, TEPELNĚ IZOLAČNÍM PANELEM VE SLOŽENÍ: - VNITŘNÍ PVC DESKA - JÁDRO PRR - TVRZENÝ POLYURETAN TL. 20 mm - VNĚJŠÍ UV STABILIZOVANÁ PVC DESKA P STAVEBNÍ OTVOR: 1000 x 2075 mm JEDNODÍLNÉ PLNÉ DVEŘE DO STROJOVNY VÝTAHU, Z PLASTOVÝCH PROFILŮ. DVEŘE JSOU NAVRŽENY JEDNOKŘÍDLÉ, OTVÍRAVÉ. DVEŘE BUDOU OPATŘENY KOVÁNÍM V PROVEDENÍ KLIKA / KLIKA, S BEZPEČNOSTNÍ CYLINDRICKOU VLOŽKOU SE ŠESTI KLÍČI. VÝPLŇ DVEŘÍ JE NAVRŽENA VÍCEVRSTVÝM, TEPELNĚ IZOLAČNÍM PANELEM VE SLOŽENÍ: - VNITŘNÍ PVC DESKA - JÁDRO PRR - TVRZENÝ POLYURETAN TL. 20 mm - VNĚJŠÍ UV STABILIZOVANÁ PVC DESKA P STAVEBNÍ OTVOR: 900 x 1200 mm

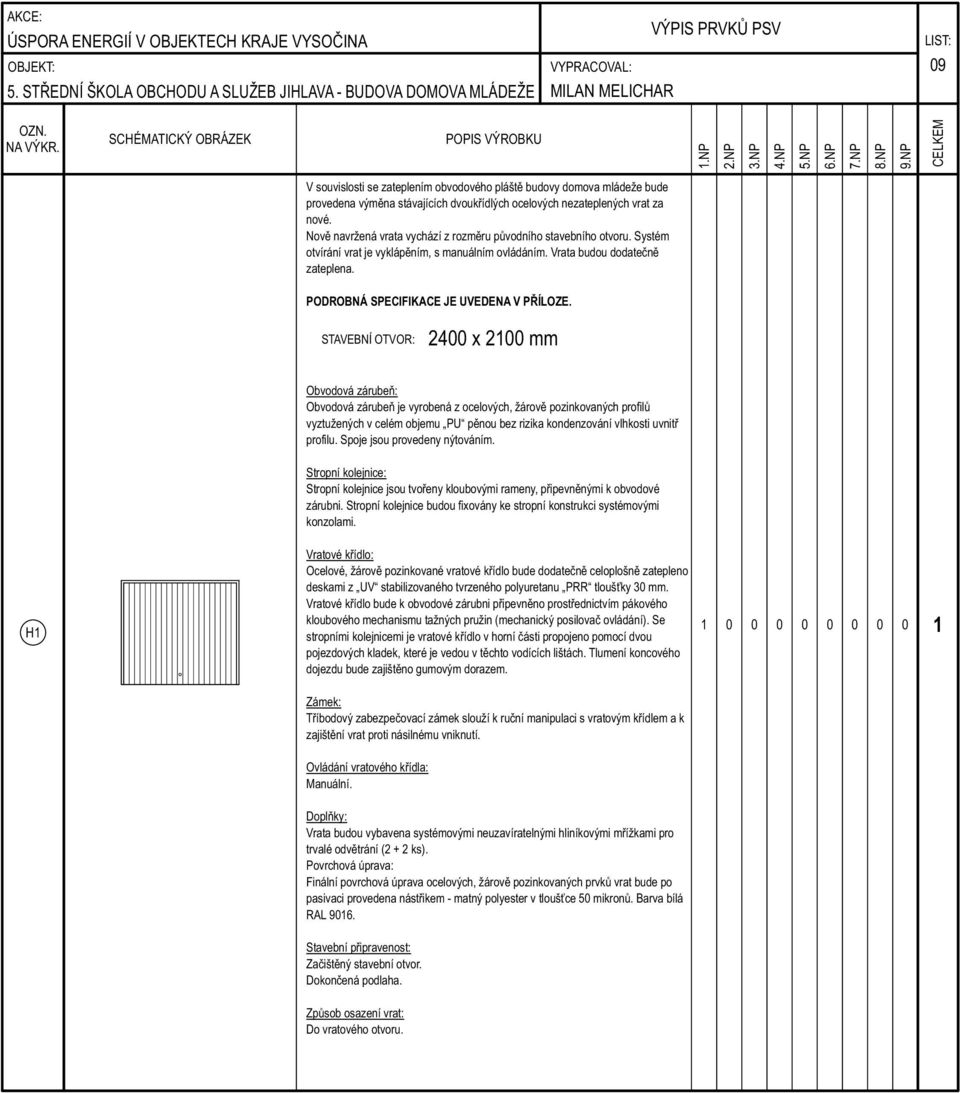

9 09 1.NP 2.NP 3.NP 4.NP 5.NP 6.NP 7.NP 8.NP 9.NP V souvislosti se zateplením obvodového pláště budovy domova mládeže bude provedena výměna stávajících dvoukřídlých ocelových nezateplených vrat za nové. Nově navržená vrata vychází z rozměru původního stavebního otvoru. Systém otvírání vrat je vyklápěním, s manuálním ovládáním. Vrata budou dodatečně zateplena. STAVEBNÍ OTVOR: 2400 x 2100 mm Obvodová zárubeň: Obvodová zárubeň je vyrobená z ocelových, žárově pozinkovaných profilů vyztužených v celém objemu PU pěnou bez rizika kondenzování vlhkosti uvnitř profilu. Spoje jsou provedeny nýtováním. Stropní kolejnice: Stropní kolejnice jsou tvořeny kloubovými rameny, připevněnými k obvodové zárubni. Stropní kolejnice budou fixovány ke stropní konstrukci systémovými konzolami. H1 Vratové křídlo: Ocelové, žárově pozinkované vratové křídlo bude dodatečně celoplošně zatepleno deskami z UV stabilizovaného tvrzeného polyuretanu PRR tloušťky 30 mm. Vratové křídlo bude k obvodové zárubni připevněno prostřednictvím pákového kloubového mechanismu tažných pružin (mechanický posilovač ovládání). Se stropními kolejnicemi je vratové křídlo v horní části propojeno pomocí dvou pojezdových kladek, které je vedou v těchto vodících lištách. Tlumení koncového dojezdu bude zajištěno gumovým dorazem Zámek: Tříbodový zabezpečovací zámek slouží k ruční manipulaci s vratovým křídlem a k zajištění vrat proti násilnému vniknutí. Ovládání vratového křídla: Manuální. Doplňky: Vrata budou vybavena systémovými neuzavíratelnými hliníkovými mřížkami pro trvalé odvětrání (2 + 2 ks). Povrchová úprava: Finální povrchová úprava ocelových, žárově pozinkovaných prvků vrat bude po pasivaci provedena nástřikem - matný polyester v tloušťce 50 mikronů. Barva bílá RAL Stavební připravenost: Začištěný stavební otvor. Dokončená podlaha. Způsob osazení vrat: Do vratového otvoru.

10 10 Oplechování VZT šachty K20 upravenými natloukacími vruty s "PP" hmoždinkou do zdiva z plných pálených cihel. Příponka je vyrobena z galvanicky zinkovaného plechu. 1 Oplechování VZT šachty 3150 x 1550 mm K21 upravenými natloukacími vruty s "PP" hmoždinkou do zdiva z plných pálených cihel. Příponka je vyrobena z galvanicky zinkovaného plechu. 1 Oplechování základové patky pod VZT jednotkou 1400 x 900 mm K22 upravenými natloukacími vruty s "PP" hmoždinkou do betonu. Příponka je vyrobena z galvanicky zinkovaného plechu. 4 Oplechování základové patky pod VZT jednotkou 1100 x 1100 mm K23 upravenými natloukacími vruty s "PP" hmoždinkou do betonu. Příponka je vyrobena z galvanicky zinkovaného plechu x 800 mm Z5 Materiálové provedení protidešťové žaluzie: Dvoudílné systémové hliníkové žaluzie AL a ALS jsou na povrchu eloxované (přírodní šedá). Upevňovací rámečky do potrubí R1, případně do stěny R2 jsou z žárově pozinkovaných (tloušťka zinkové vrstvy minimálně 300 mikronů), nelegovaných konstrukčních ocelí. Svařená sít S je vyrobena z drátu z konstrukční ocele a povrchově je 3 x pozinkovaná. Kotvení bude provedeno přímo do upraveného vzduchotechnického potrubí, případně do ostění stavebního otvoru. Protidešťové žaluzie jsou určeny k montáži na povrchově upravenou obvodovou konstrukci (vnější dvouvrstvá vápenocementová omítka). B. (ALS) Protidešťová žaluzie s obvodovým rámečkem šířky 40 mm a integrovanou snímatelnou sítí proti hmyzu x 600 mm
