1 DIGITALIZACE a ROBOTIZACE pro STAVEBNICTVÍ 4.0 Ing. arch. Jan Fibiger, CSc

2 Stavebnictví 4.0 První dokument

3 Průzkum Digitalizace stavebnictví provedený AB Svensk Bygtjänst Digitalizace švédského stavebnictví je ve srovnání s jinými obory velmi nízká Úroveň znalostí je téměř vyrovnaná v regionech i u všech partnerů výstavby, náskok mají jen velcí dodavatelé 76% firem má jen velmi malou znalost o IoT (internetu věcí) 62% vnímá proces digitalizace za významný jen 6% se jím nezabývá Dobrá znalost ITC je jen u 7% pracovníků u 72 % nízká u 21% velmi nízká 25% firem se ICT intenzivně zabývá, 50% firem takováto řešení připravuje Přes 50% ICT již významně ovlivňuje výrobu, služby, úspory energií a administrativu Přes 40% firem využívá ICT ke snížení nákladů, pro kontrolu staveb a jako konkurenční výhodu Projekce je digitalizovaná již z 50% a v bytovce dokonce z 75%

4 Co zahrnujeme pod pojem Stavebnictví 4.0 Územní příprava a územní regulace Investorská příprava Projektová příprava Schvalovací procesy Příprava stavby Realizace stavby Výroba stavebních hmot a zařízení Předání stavby Provoz stavby Údržba, přestavba a likvidace stavby

5 ČAS stavebnictví Doba vzniku projektu od zadání až k realizaci je často 15 i více let Každoročně se mění jen cca 1-2% staveb Doba funkce realizované stavby náklady na její provoz, údržby, modernizaci a následně likvidaci Co nám poskytne umělá inteligence za 15 let a co za 30? Co třetí rozměr města? Dnes rozhodujeme o podobě našich sídel za 30 let

6 Náklady stavby v průběhu času Návrh 2% Realizace 34% Správa a údržba 64%

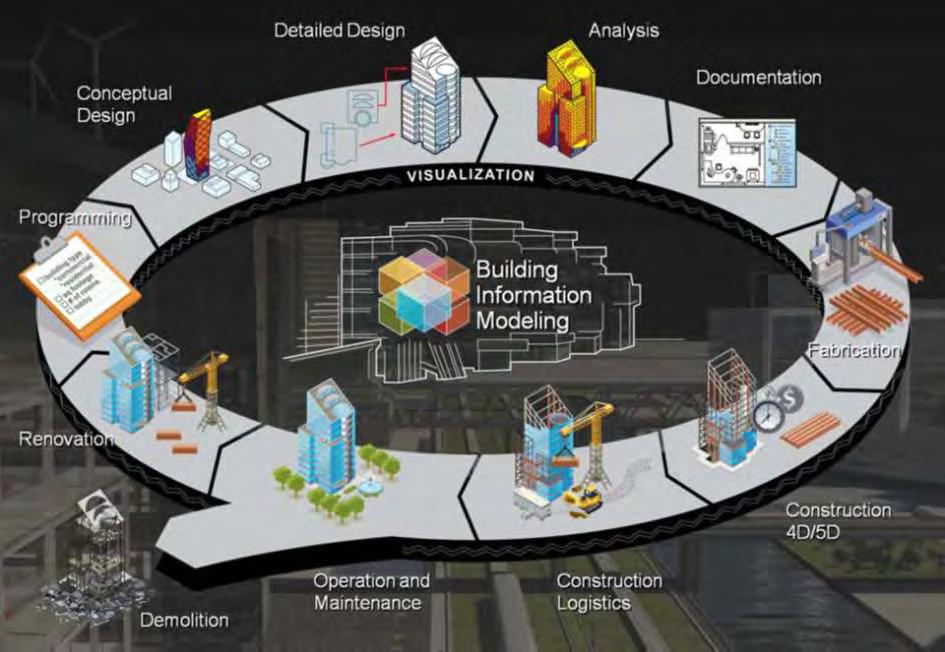

7 Z přednášky: The Past, Present and Future of BIM in the UK; Murry Armes; Professor Anthony P. Lavers, PhD

8 Vize prognózy průmyslu 4.0 Česká republika nejprůmyslovější země Evropy 36% HDP tvoří průmysl 2. Německo udává jen 21% 85 profesí zanikne do roku 2030 ale jiných 120 vznikne Špičkové firmy dokazují až 30% úsporu prostředků a 50% úsporu času Přesto města ponesou v sobě svoji staletou tradici

9 Územní plánování Územní plánování je jediný komplexně pojatý zákonný systém, který upravuje proces vzniku koncensu o využívání území jednotlivci i celou společností. Je garancí pro vlastníky nemovitostí v území, je normou pro celospolečenské využívání území, je regulátorem všech investičních záměrů i způsobů využívání území a je základním předpisem pro výkon státního dohledu (povolování staveb) nad výstavbou v území

16 AULA domu ABF s BIM.Point

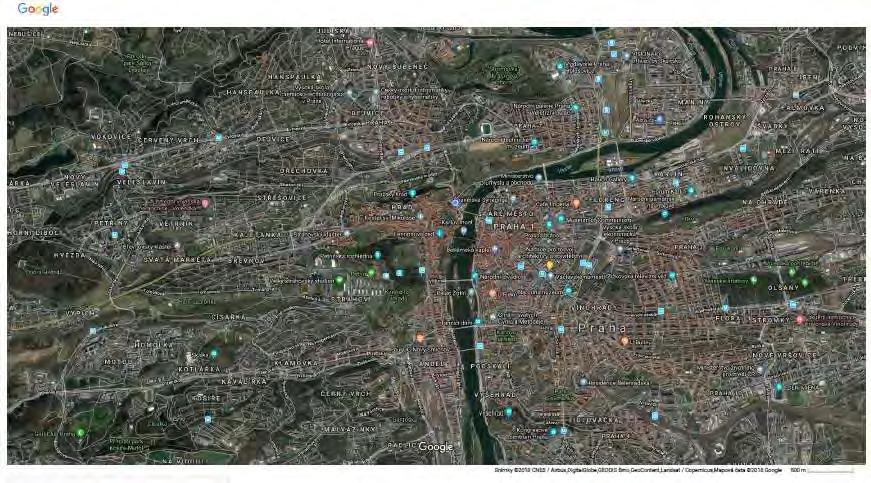

17 Dynamický model území horizontální řazení jednotlivých plánů na úrovni (stát, kraj, region, obec, část obce) do souvislé plochy vertikální zoomování od politiky územního rozvoje až po parcelu, respektive po BIM model stavby uložení negrafických údajů o území do společného datového systému;

18 Dynamický model území Kartografický podklad Technická mapa ÚAP Schválené ÚPD Strategické a další oborové a územní koncepce a studie Jednotlivé investiční záměry i ty nerealizované a neschválené BIM modely připravovaných i realizovaných staveb

19 Smart cities jako součást územního plánování Chytré čtvrti Digitální město Energetická politika měst Udržitelná doprava Voda Sociální smír a boj s odloučeností

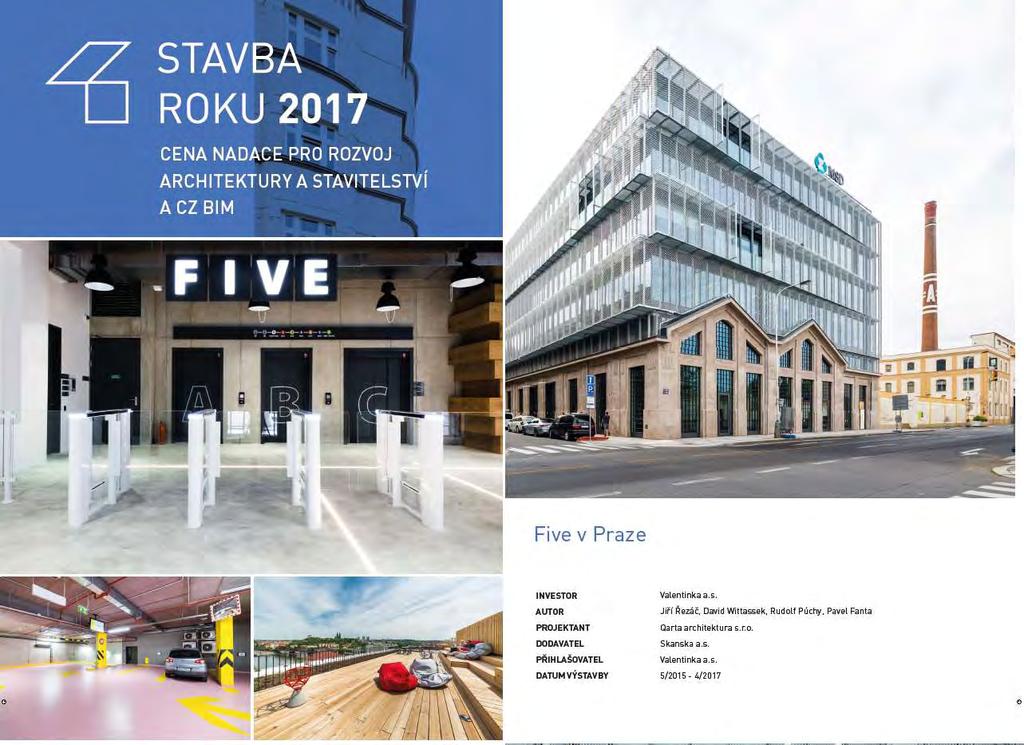

20 Stavebnictví 4.0 Probíhající změny a jejich dynamika ve výsledcích Stavby roku nzeb BIM Smart City Digitalizace zásobování stavby

21 NOMINACE BIM

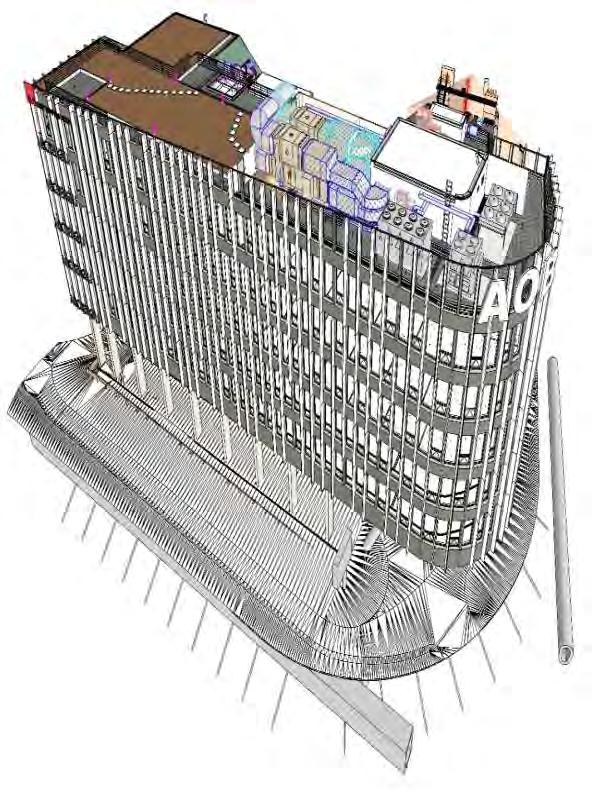

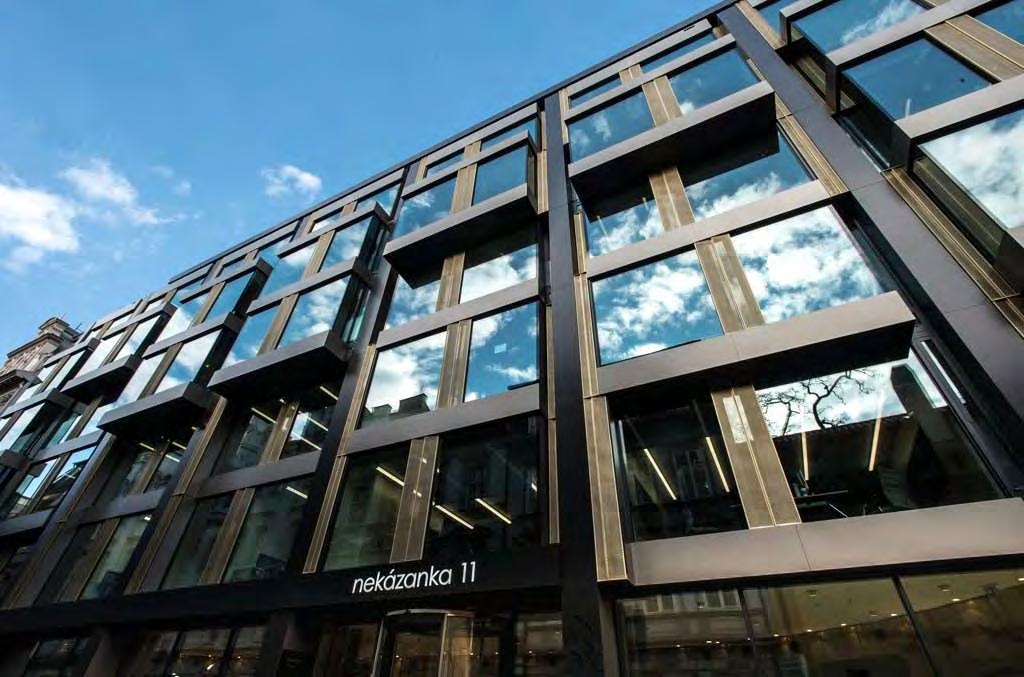

24 Administrativní budova Nekázanka 11

y: Administrativní budovy (kanceláře, banky, úřady) Rekonstrukce Ne di5 architekti inženýři - Filip Hegner, Martin Votřel, Tereza Vaňková, Tomáš Vyšohlíd, Slávka

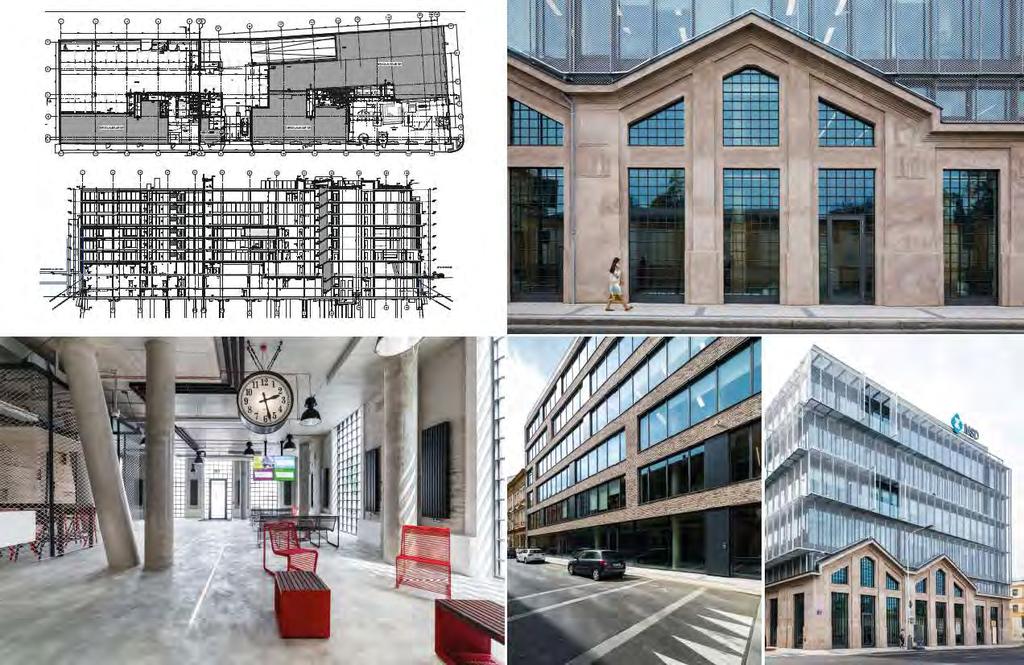

25 y: Administrativní budovy (kanceláře, banky, úřady) Rekonstrukce Ne di5 architekti inženýři - Filip Hegner, Martin Votřel, Tereza Vaňková, Tomáš Vyšohlíd, Slávka Gallovičová, Naďa Pizinger (spolupráce s Optimal, Minet, Morix, Perspektiv a kol.) di5 architekti inženýři s.r.o. Subterra a.s. di5 architekti inženýři s.r.o. HTL SERVIS spol. s r.o.

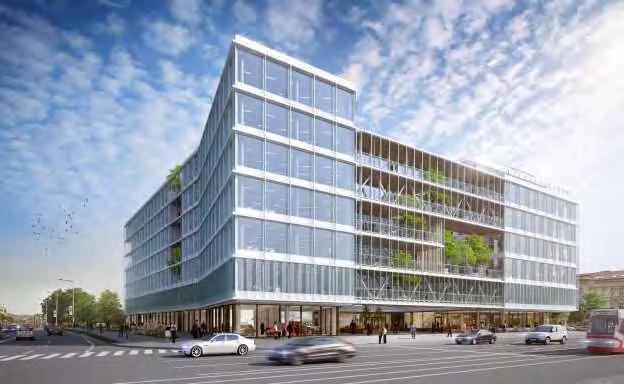

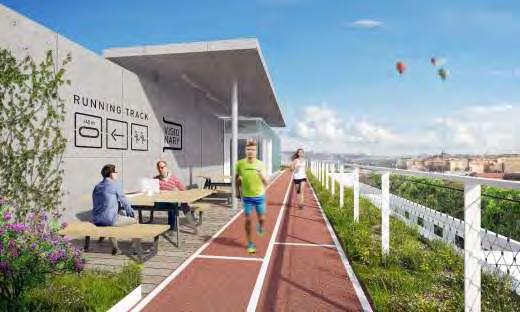

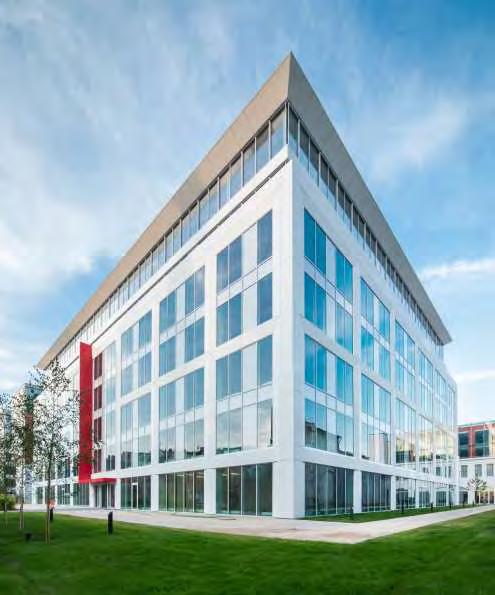

27 Visionary Argentinská 550 dnů 300 dělníků 50 techniků Projekt: Střešní běžecká dráha s relaxační zónou 27

28 Základní informace o projektu Visionary Termín výstavby 06/ /2018 Pronajímaná plocha: m 2 Parkovací místa 214 Podlaží 7 28

29 Oblasti využití BIM na projektu Visionary Koordinace Tvorba výkazu výměr Tvorba výkresové dokumentace a detailů Databázové systémy na mobilních zařízeních stavby Tvorba harmonogramu Vizualizace Prefabrikace Správa a údržba budovy (FM) Certifikace (LEED a WELL) 29

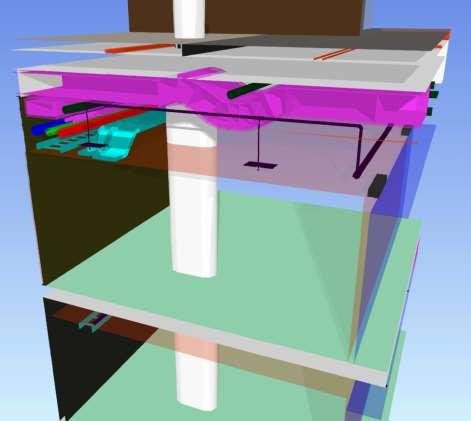

30 Detekce kolizí snižování rizik 30

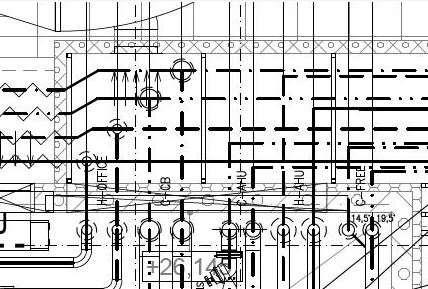

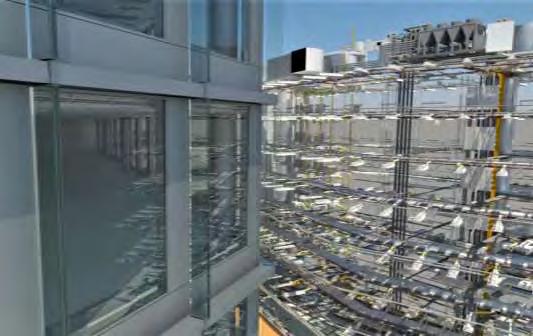

31 Vizualizace komplikovaných míst 2D výkres 3D model 31

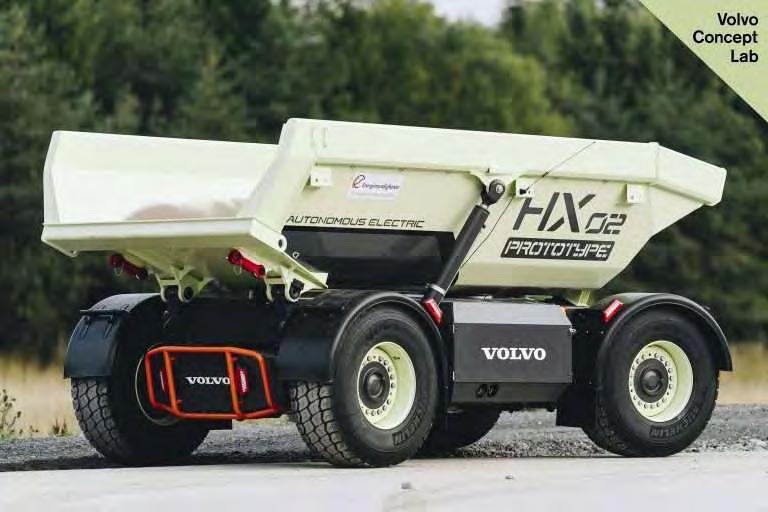

32 Vývoj a inovace

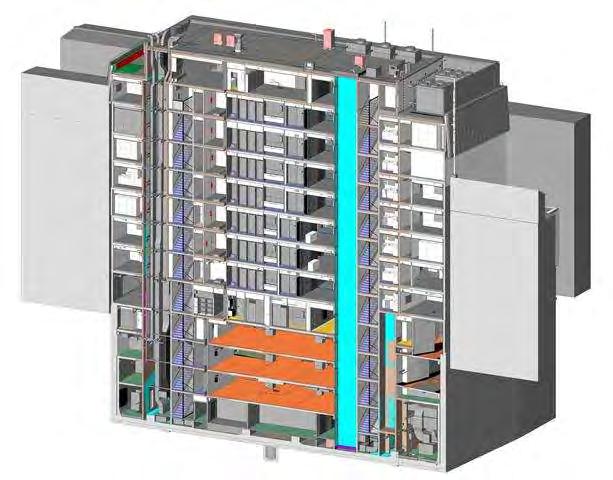

33 3D pohled na objekt BIM od teorie k praxi 33

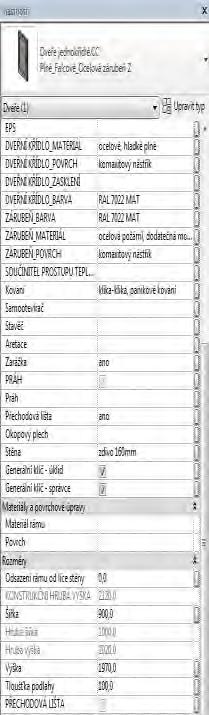

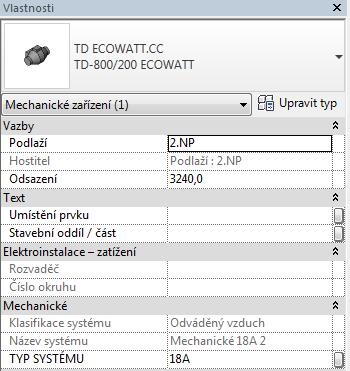

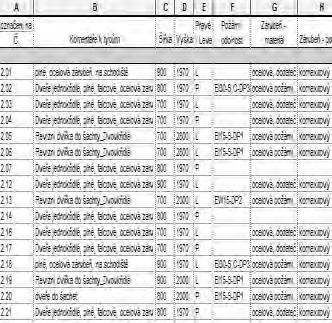

34 Detail stavebního prvku včetně datového obsahu BIM od teorie k praxi 34

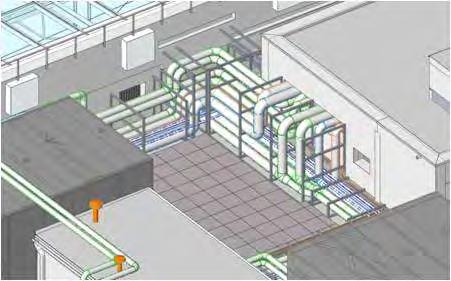

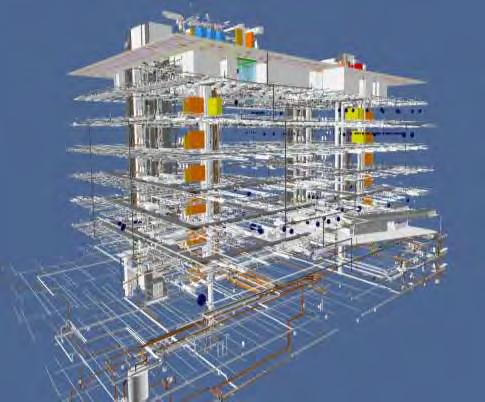

35 VZT - příklad profese BIM od teorie k praxi 35

36 Koordinační model stavby BIM od teorie k praxi 36

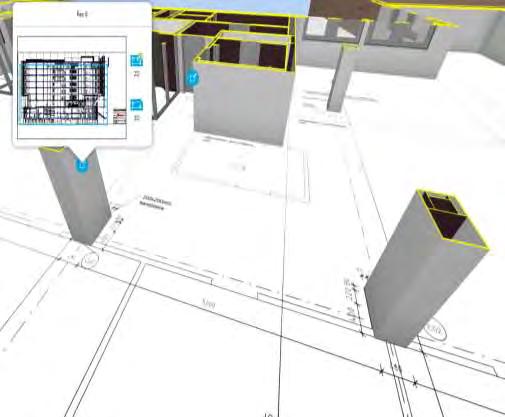

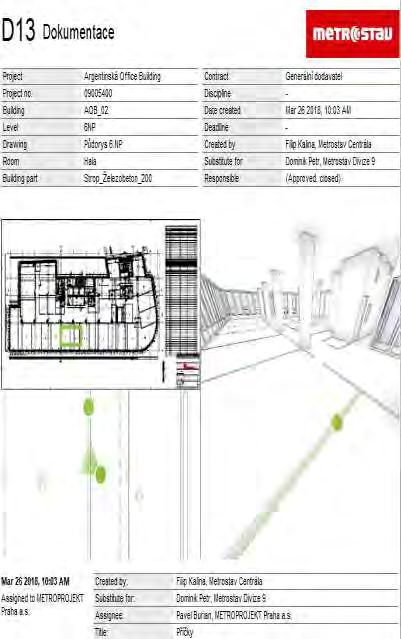

37 Společné datové prostředí BIM od teorie k praxi 37

D4 Skalka II/118 - druh stavby: novostavba, liniová - místo stavby: Středočeský kraj - k.ú.: Dubenec, Příbram KÚ Bytíz, Háje,Stěžov,Višňová - celková cena (bez DPH): 509 mil.

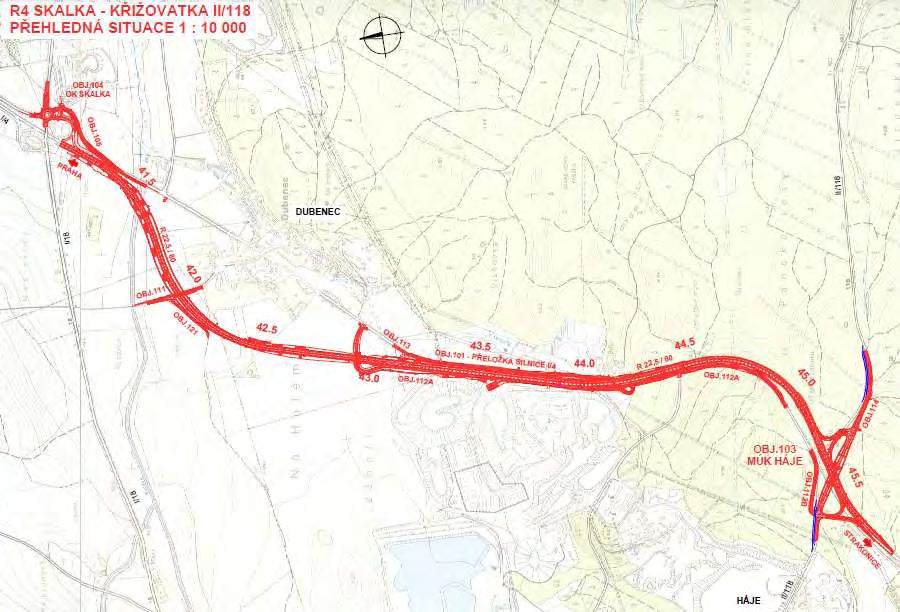

38 D4 Skalka II/118 - druh stavby: novostavba, liniová - místo stavby: Středočeský kraj - k.ú.: Dubenec, Příbram KÚ Bytíz, Háje,Stěžov,Višňová - celková cena (bez DPH): 509 mil. Kč - objednatel: ŘSD ČR -projektant DSP: Valbek spol. s.r.o., - projektant RDS: Pragoprojekt a.s. - geodet: Exact + Geospektrum - zhotovitel: Skanska a.s. Zdroj: Přehledná situace stavby, PDPS, Valbek spol. s.r.o. 38

(3D-GPS) Grader OK F156A (3D-UTS) Grader CAT 140H (3D-GPS) Asphalt

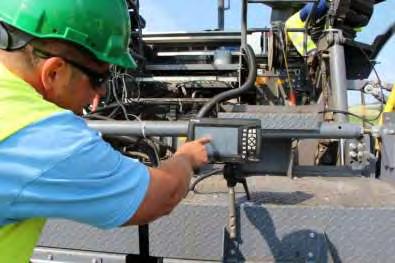

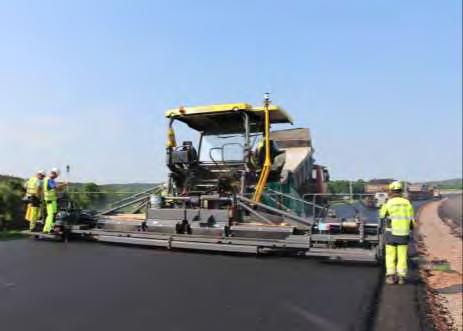

39 Personální, technické a sw zabezpečení Technické: Dozer CAT D6R (3D-GPS) Dozer CAT D6M (3D-GPS) CAT 318 M (3D-GPS) Liebherr R 914 (3D-GPS) Grader OK F156A (3D-UTS) Grader CAT 140H (3D-GPS) Asphalt finishers Vӧgele, Super i (3D-UTS) Zdroj: Fotoarchiv Skanska a.s.,

stanice Trimble SPS 851 2x Control box (řídící

Controller TSC2, TSC3 (GNSS opakovač Trimble

stanice) Trimble SPS 930 + Jumbo tripod 2x

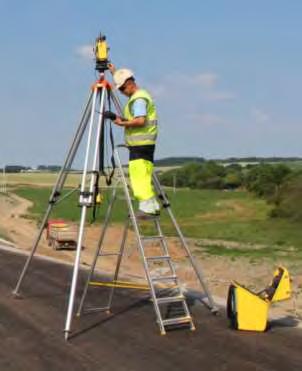

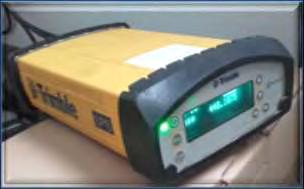

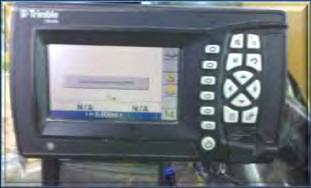

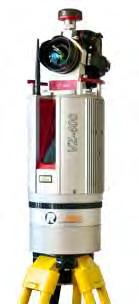

40 Personální, technické a sw zabezpečení Technické: Trimble, Riegel 3D - GPS referenční stanice Trimble SPS 851 2x Control box (řídící jednotka) Trimble CB 430, CB 450, CB 460 Controller TSC2, TSC3 (GNSS opakovač Trimble SPS 985) 3x 3D UTS (universální totální stanice) Trimble SPS Jumbo tripod 2x Laser scan Riegl VZ x Zdroj: Fotoarchiv Skanska a.s.,

3D UTS Řízení universální totální stanicí akční rádius pro řízení stavebního stroje je 300 m (u liniové stavby) mezi stavebním

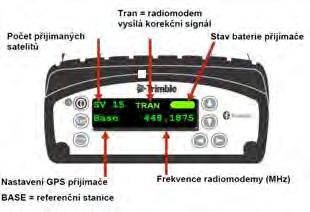

41 Metody navádění řízených strojů na D4 3D GPS Řízení GNSS akční rádius referenční stanice je 2 až 3 km repeatery (opakovače) zajištěn volný výhled na oblohu 1 referenční stanice = libovolný počet stavebních strojů (radiové spojení) kalibrační klíč stavby 3D UTS Řízení universální totální stanicí akční rádius pro řízení stavebního stroje je 300 m (u liniové stavby) mezi stavebním strojem a UTS vzájemná viditelnost na 1 stavební stroj = 1 UTS UTS zorientována dle 2 vztažných bodů Zdroj: Fotoarchiv Skanska a.s.,

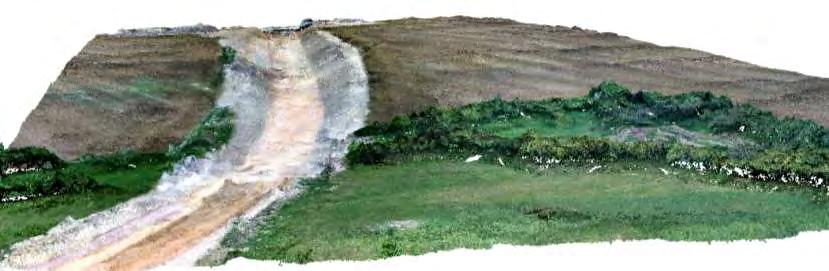

42 Personální, technické a sw zabezpečení Technické: Dron UX5 HP 42

Ocenění soutěž Česká dopravní stavba roku 2017 Cena ŘSD Cena ČKAIT pro pana Jiřího Pöschla, hlavního stavbyvedoucího soutěž Přeměna odpadů na

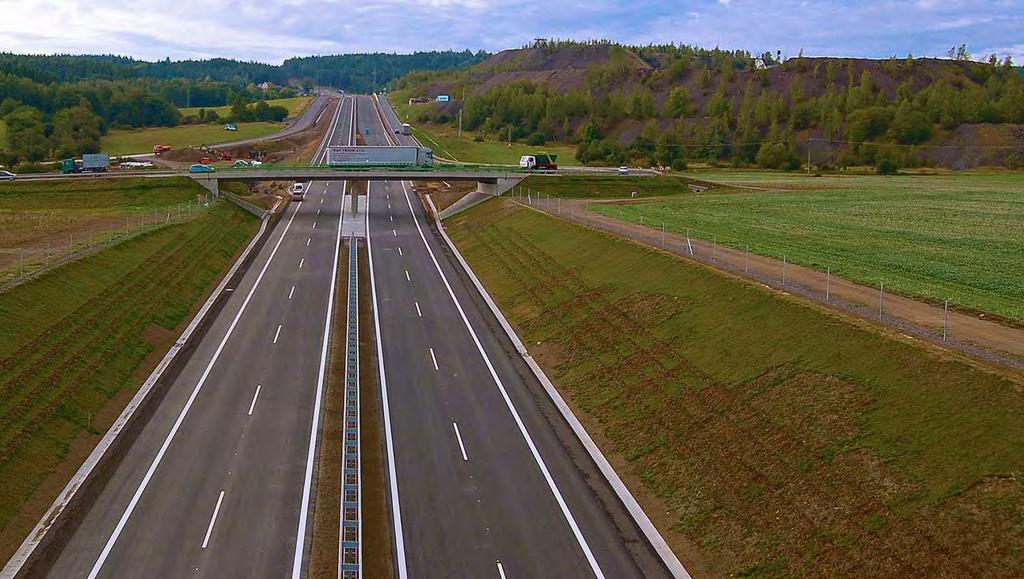

43 Ocenění soutěž Česká dopravní stavba roku 2017 Cena ŘSD Cena ČKAIT pro pana Jiřího Pöschla, hlavního stavbyvedoucího soutěž Přeměna odpadů na zdroje druhé místo v Kategorii Nejlepší využití druhotných surovin ve stavebnictví nominace v soutěži Stavba středočeského kraje (Stavba roku 2018) 43

44 Úkoly pro vědu a výzkum Dynamický vývoj softwarů, autonomních strojů a umělé inteligence Standardizace informačních souborů v úrovni BIM Standardizace v úrovni územních systémů a územního plánování a investiční výstavby Definice nových právních vztahů a právních kroků v procesu výstavby Nové formy dodavatelsko-odběratelských vztahů Příprava nových profesí, rekvalifikace a formy vzdělávání

45 Některé další podmínky 1) Plánované změny by neměly být osamocenou českou cestou, ale vycházet z poznání evropského stavebního řádu a směřovat k postupnému sjednocování evropské legislativy. 2) Celá změna asi není na jeden krok, etapizace změn by měla otevřít možnost pro rychlou, ale postupnou digitalizaci a automatizaci jednotlivých připravených postupů. 3) Změna nesmí zasáhnout diskriminačně malé a střední podniky, soukromníky, ani omezit fungující státní správu, ani omezit demokratické principy řízení státu.

46 Bez čeho se to neobejde? součástí změn musí být nastolení trvalého systému celoživotního vzdělávání všech účastníků výstavby a vznik poradenských center, která pomohou překonat obavy z nově zaváděné změny. Podmínkou úspěchu je vytvořit systematické výzkumné a dokumentační základny, která v současnosti výrazně chybí. Dnes zde máme šanci položit základ pro národní platformu pro digitalizaci územního plánování.

47 Nadace pro rozvoj stavitelství a architektury, Odborná rada pro BIM, Česká agentura pro standardizaci (ČAS) Vás zvou na 5. odbornou konferenci BIM ve stavebnictví BIM v rámci digitálního Česka Záštita: MPO, MMR, MV, SMO Termín konání: 28. a Místo konání: Nadace ABF, Václavské nám. 31, Praha 1 Spolupracující organizace: SIA ČR, ČKAIT, SPS a KZPS, IFMA

48 let ČSVA Nadace ABF Ing. arch. Jan Fibiger, CSc. únor 2019
