1 BIM v praxi Petr Matějka petr.matejka@fsv.cvut.cz
2 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 2
3 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 3
4 Modelování současných podmínek Vytvoření modelu současných podmínek Model území Model okolních podmínek Model staveniště Jedná se převážně o databázi informací Současné podmínky se vyvíjejí Kontrola v průběhu projektu Aktualizace v průběhu projektu BIM v praxi 4
5 Modelování současných podmínek Potenciální přínosy Zpřesňování a zefektivňování existující dokumentace Budoucí použití Koordinace 3D modelování Koordinace výstavby Vlivy realizace a provozu na okolí Vizualiazace Zlepšení řešení nehod a katastrof BIM v praxi 5
6 Modelování současných podmínek Používané nástroje BIM návrhový software 3D Laserové skenování Software pro práci s bodovými mračny Standardní vybavení pro průzkum terénu BIM v praxi 6
7 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 7

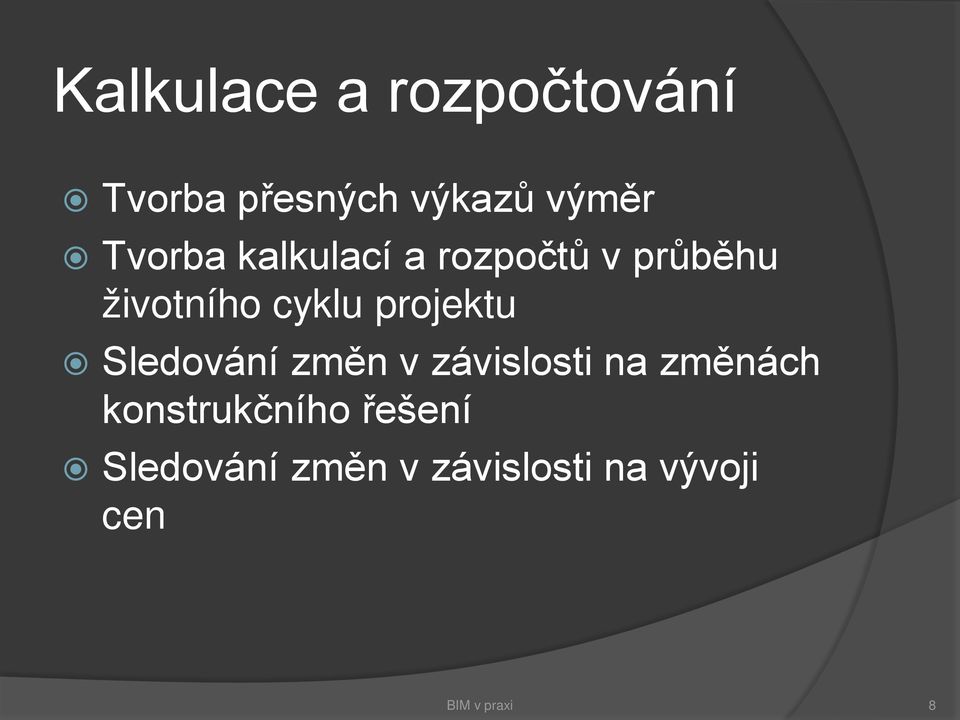

8 Kalkulace a rozpočtování Tvorba přesných výkazů výměr Tvorba kalkulací a rozpočtů v průběhu životního cyklu projektu Sledování změn v závislosti na změnách konstrukčního řešení Sledování změn v závislosti na vývoji cen BIM v praxi 8
9 Kalkulace a rozpočtování Potenciální přínosy Velmi přesné vyjádření množství použitých materiálů a stavebních prvků Rychlá tvorba výkazů výměr, kalkulací a rozpočtů Lepší vizuální zobrazení prvků projektu, které je třeba zohlednit Ušetření času kalkulantům a rozpočtářům Zkvalitnění práce kalkulantů a rozpočtářů BIM v praxi 9
10 Kalkulace a rozpočtování Potenciální přínosy 4D modelování umožňuje kontrolu výkazů a rozpočtů v průběhu libovolné fáze projektu Dříve než normálně V libovolný čas v průběhu Usnadněné hledání alternativních řešení v rámci investorova rozpočtu Usnadněné hledání kritických finančních zatížení BIM v praxi 10
11 Kalkulace a rozpočtování Potenciální přínosy Rychlé stanovení ceny libovolného prvku Snadnější zaučení nových pracovníků BIM v praxi 11
12 Kalkulace a rozpočtování Používané nástroje Rozpočtářský nebo kalkulační software, umožňující práci s modely BIM návrhový software Dobře vytvořený projekt Cenová data BIM v praxi 12
13 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 13
14 Časové plánování Využití času (4D) v modelu Efektivnější tvorba harmonogramů Nástroj komunikace Vytváření moderních vizualizací BIM v praxi 14
15 Časové plánování Potenciální přínosy Lepší porozumění harmonogramům ze strany dalších účastníků projektu Práce s kritickou cestou projektu Plánování alokace zdrojů (lidé, stroje, materiál) v korespondenci s projektem Identifikace prostorových konfliktů Rychlá tvorba kvalitních marketingových podkladů BIM v praxi 15
16 Časové plánování Potenciální přínosy Zefektivnění řešení problémů s Harmonogramem Operativním plánem Sekvencemi a fázemi Lépe organizovatelný a udržitelnější projekt Monitorování dodávky materiálů Zvýšení produktivity a snížení odpadů BIM v praxi 16
17 Časové plánování Používané nástroje BIM návrhový software Plánovací software Software pro 4D modelování BIM v praxi 17
18 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 18
19 Investiční záměr Určení zásadního směřování projektu Analýza podmínek realizace a provozu projektu Komunikace mezi jednotlivými partnery projektu Architekt a projektant Dodavatel Developer, investor a vlastník BIM v praxi 19
20 Investiční záměr Potenciální přínosy Efektivní a přesné posouzení požadavků na projektování, realizaci a provoz Používané nástroje BIM návrhový software BIM v praxi 20
21 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 21
22 Analýza staveniště Základ tvorby modelu Zaměření staveniště Volba vhodného umístění staveniště Hledání optimální polohy projektu BIM v praxi 22
23 Analýza staveniště Potenciální přínosy Použití matematických metod pro rozhodování o optimálním umístění projektu Zohlednění požadavků projektu Zohlednění technických faktorů Zohlednění finančních faktorů Snížení nákladů na demolice a zařízení (přípojky) BIM v praxi 23
24 Analýza staveniště Potenciální přínosy Zefektivnění využití energie Minimalizace rizik spojených s nebezpečnými materiály Maximalizace návratnosti BIM v praxi 24
25 Analýza staveniště Používané nástroje GIS software Nástroj (software) pro práci s 3D modelem BIM v praxi 25
26 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 26
27 Kontrola projektu Proces prohlížení 3D modelu všemi stranami Vznik připomínek a zpětné vazby BIM v praxi 27
28 Kontrola projektu Potenciální přínosy Eliminace časově a finančně nákladných modelů Možnost úpravy variant návrhu v reálném čase Urychlení procesu kontroly Snazší přizpůsobení potřebám investora (vlastníka) Zvýšení bezpečnosti v provozní fázi BIM v praxi 28
29 Kontrola projektu Potenciální přínosy Snazší komunikace kontroly mezi jednotlivými účastníky projektu Okamžitá zpětná vazba Vysoké zvýšení koordinace mezi jednotlivými účastníky projektu BIM v praxi 29
30 Kontrola projektu Používané nástroje BIM návrhový software Interaktivní prostor Interaktivní plocha (obrazovka, tabule) Zajištění prostoru pro setkání účastníků Fungující online služby Kvalitní hardware Nutnost zobrazení komplikovaných modelů BIM v praxi 30
31 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 31
32 Certifikace a standardy Certifikace budov v souladu s různými standardy a systémy Energetický štítek budovy LCA LEED BREEAM SBToolCZ Často se řeší až když je to aktuální, zatímco s BIM to lze řešit dříve BIM v praxi 32
33 Certifikace a standardy Potenciální přínosy Zefektivnění (zrychlení) procesu certifikace Zohlednění certifikace již při projektování Jednodušší práce s potřebnými informacemi Práce na certifikaci a dodržení standardů vede ke kvalitnější realizaci projektu Snížení množství dokumentace a s ní spojené práce BIM v praxi 33
34 Certifikace a standardy Používané nástroje BIM návrhový software BIM analytický software Metodika certifikace, standardy nebo normy BIM v praxi 34
35 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 35
36 Projektování Proces tvorby BIM modelu, korespondujícího s návrhem budovy Klíčem je propojení 3D modelu s databází informací Dvě základní činnosti Tvorba modelu Analýza modelu BIM v praxi 36
37 Projektování Potenciální přínosy Transparentnost projektu všem zúčastněným stranám Lepší kontrola kvality Projektová dokumentace Náklady Plánování Vynikající možnosti vizualizace Skutečná spolupráce mezi jednotlivými stranami projektu a projektanty (architekty) BIM v praxi 37
38 Projektování Používané nástroje BIM návrhový software BIM v praxi 38
39 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 39
40 Inženýrské analýzy Analýzy projektu z hlediska různých inženýrských odvětví Lze dělit do různé míry podrobnosti Seznam nebude nikdy úplný BIM v praxi 40
41 Inženýrské analýzy Jedná se zejména o následující analýzy Statická analýza Analýza osvětlení Analýza energie Analýza technického zařízení budov (MEP) BIM v praxi 41
42 Statická analýza Analýza konstrukčního řešení Zatížení Výztuže Testování statického systému BIM v praxi 42
43 Statická analýza Potenciální přínosy Ušetření času na tvorbě nových modelů Zvýšení kvality projektu a projekční činnosti Zrychlení analýz Zjednodušení práce s normami a standardy BIM v praxi 43
44 Statická analýza Používané nástroje BIM návrhový software Statické nástroje a software Normy a standardy Dostačující hardwarové vybavení BIM v praxi 44
45 Analýza osvětlení Analýza osvětlovacího systému Umělé i přirozené osvětlení Vnitřní i venkovní osvětlení BIM v praxi 45
46 Analýza osvětlení Potenciální přínosy Ušetření času na tvorbě nových modelů Nalezení optimálního návrhového řešení Zrychlení analýz Zkvalitnění analýz BIM v praxi 46
47 Analýza osvětlení Používané nástroje BIM návrhový software Software a nástroje pro analýzu osvětlovacích systémů Normy a standardy Dostačující hardwarové vybavení BIM v praxi 47
48 Analýza energie Využití modelů pro energetické analýzy Výpočet plánované spotřeby a úspor Při realizace V provozní fázi Hledání kompatibility s energetickými standardy Snaha snížit náklady v provozní fázi projektu BIM v praxi 48
49 Analýza energie Potenciální přínosy Úspora času a nákladů z důvodu částečné automatizace sběru dat z modelu Zpřesnění odhadů na základě automatického odvození dat z modelu Pomoc (částečná automatizace) při práci se standardy a certifikaci Snížení nákladů provozní fáze projektu Zvýšení energetické efektivity projektu BIM v praxi 49
50 Analýza energie Používané nástroje Software na simulaci a analýzu energie v konstrukci Kvalitně provedený 3D BIM model Detailní data o počasí a podnebí dané lokality Energetické standardy a metodiky BIM v praxi 50
51 Analýza TZB Analýza modelů z hlediska technického zařízení budov Hledání kolizí inženýrských sítí Optimalizace vedení Snaha předejít komplikovaným situacím v pozdějších fázích projektu Identifikace kolizí stavebních prvků a zajištění tolerancí v uložení BIM v praxi 51
52 Analýza TZB Potenciální přínosy Minimalizace nákladů v realizační a provozní fázi projektu Zajištění snazší rekonstrukce a údržby Vytvoření kvalitní a použitelné projektové dokumentace pro vlastníka (uživatele) BIM v praxi 52
53 Analýza TZB Používané nástroje BIM návrhový software BIM analytický software BIM v praxi 53
54 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 54
55 Vytváření výkresů Proces využívání modelu ke tvorbě výkresů Vzhledem k použití modelu se může jednat o libovolné typy výkresů BIM v praxi 55
56 Vytváření výkresů Potenciální přínosy Rychlé generování libovolných výkresů z jednoho modelu Zvýšení výpovědní kvality výkresů Automatická aktualizace výkresů po úpravě modelu Automatické generování tabulek, seznamů a výpisů Existující propojení (skrz model) mezi jednotlivými výkresy BIM v praxi 56
57 Vytváření výkresů Používané nástroje BIM návrhový software, umožňující generovat výkresy BIM v praxi 57
58 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 58
59 3D Koordinace a plánování Koordinace jednotlivých modelů Architektura Statika TZB Detekce kolizí stavebních prvků Zapojení času (4D) BIM v praxi 59
60 3D Koordinace a plánování Potenciální přínosy Lepší koordinace projektu Snížení výskytu (někdy i eliminace) kolizí na staveništi Vizualizace stavebních procesů Zvýšení produktivity Snížení nákladů na výstavbu Snížení množství změn Snížení doby výstavby Přesnější výstavba (více dle dokumentace) BIM v praxi 60
61 3D Koordinace a plánování Potenciální přínosy Marketingové nástroje Analýza průběhu výstavby v závislosti na čase Snížení množství a doby trvání prodlev a prostojů zaměstnanců a strojů BIM v praxi 61
62 3D Koordinace a plánování Používané nástroje BIM návrhový software Software pro prohlížení a analýzu modelu 4D BIM software BIM v praxi 62
63 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 63
64 Plán organizace výstavby Zobrazení dočasných i trvalých konstrukcí na staveništi Zohlednění různých fází výstavby Zohlednění času, tj. 4D Zohlednění požadavků na zdroje (náklady, materiál atd.), tj. 5D Plánování logistiky staveniště BIM v praxi 64
65 Plán organizace výstavby Potenciální přínosy Efektivní využití staveniště Dočasné konstrukce Mezideponie a sklady Dodávky materiálů Rychlé vyhodnocení potenciálních kritických kolizí z hlediska místa a času Vytvoření proveditelného POV BIM v praxi 65
66 Plán organizace výstavby Potenciální přínosy Efektivní komunikace napříč zúčastněnými stranami Snadné provádění změn a doplnění Zrychlení procesu tvorby POV BIM v praxi 66
67 Plán organizace výstavby Používané nástroje BIM návrhový software Software pro tvorbu harmonogramů Software pro integraci 4D modelu Detailní plán staveniště BIM v praxi 67
68 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 68
69 Návrh systému výstavby Analýza technologie výstavby projektu Řešení komplikovaných detailů projektu Řešení atypických konstrukčních prvků Týká se zejména velkých projektů BIM v praxi 69
70 Návrh systému výstavby Potenciální přínosy Zlepšení schopnosti realizovat komplexní stavební projekty Zvýšení produktivity Zlepšení bezpečnosti při realizaci komplexních stavebních projektů Bourání jazykových bariér BIM v praxi 70
71 Návrh systému výstavby Používané nástroje BIM návrhový software BIM v praxi 71
72 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 72
73 Operativní řízení výstavby Řízení výstavby na staveništi za pomoci BIM nástrojů Podpora činnosti dozorů a kontrol Správa relevantní dokumentace, zpětné vazby, reportů atd. Management změny Kontrola kvality Zajištění BOZP BIM v praxi 73
74 Operativní řízení výstavby Potenciální přínosy Možnost pracovníků na staveništi přistupovat k modelu Optimalizace výstavby a snížení množství předělávek a chyb Řízení výstavby efektivněji a bez zbytečných chyb Podchycení nebezpečných situací a zajištění bezpečnosti práce BIM v praxi 74
75 Operativní řízení výstavby Potenciální přínosy Tvorba dokumentace průběhu realizace jednotlivých fází výstavby pro pozdější využití při předávce nebo kontrole Zrychlení práce na stavbě Vytvoření digitální dokumentace pro předávku BIM v praxi 75
76 Operativní řízení výstavby Potenciální přínosy Možnost sledování průběhu výstavby v reálném čase Vytváření záznamů (logu) činností na stavbě Na základě indikátorů umožnění proaktivního preventivního řešení situací na stavbě Snazší řízení a snižování rizik Snížení pravděpodobnosti výskytu claimů a reklamací BIM v praxi 76
77 Operativní řízení výstavby Používané nástroje BIM návrhový software Software pro zobrazení BIM modelu Software pro práci s modelem z terénu Online cloud software Offline místní aplikace Připojení na internet Zařízení pro práci se softwary na staveništi Tablety a jiná zařízení BIM v praxi 77
78 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 78
79 Digitální fabrikace Jedná se o zapojení digitálních informací do výroby stavebních prvků a materiálů Zajištění maximální efektivity při výrobě prefabrikátů a specifických součástí konstrukce BIM v praxi 79
80 Digitální fabrikace Potenciální přínosy Zajištění kvalitní zprostředkování informací Minimalizace tolerancí v průběhu výroby Zvýšení produktivity výroby (snížení množství odpadů) Rychlejší práce se změnami v průběhu realizace projektu Snížení závislosti na 2D dokumentaci Hladší proces výroby v rámci většího množství dodavatelů a subdodavatelů BIM v praxi 80
81 Digitální fabrikace Používané nástroje BIM návrhový software Data použitelná pro výrobu Technologie výroby BIM v praxi 81
82 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 82
83 Řízení a plánování Propojení vytvořených BIM modelů s reálným projektem Částečná automatizace logistiky Lokalizace prefabrikovaných prvků pomocí mikročipů a GPS Použití zaměřovací techniky propojení s modelem Kontrola realizované části výstavby BIM v praxi 83
84 Řízení a plánování Potenciální přínosy Snížení množství chyb kvůli propojení modelu a reality Zvýšení efektivity a produktivity díky snížení času strávenému na staveništi Snížení výskytu nutných předělávek a dodělávek Bourání jazykových bariér BIM v praxi 84
85 Řízení a plánování Používané nástroje Stroje využívající GPS Vybavení umožňující zobrazení digitálních modelů na staveništi Software na transformaci modelu do použitelné podoby BIM v praxi 85
86 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 86
87 Aktuální model Přesná reprezentace skutečnosti v modelu Obrácený proces máme stavbu a potřebujeme model Při správném použití BIM to jde v souladu Propojení 3D modelů a dalších rozměrů Využití modelu v průběhu provozní fáze BIM v praxi 87
88 Aktuální model Potenciální přínosy Přínos pro budoucí projekční činnost Zkvalitnění projektové dokumentace pro budoucí použití Pomoc v procesu certifikace nebo získávání budoucích povolení Schopnost odhadnout budoucí data (kvůli renovacím a výměnám vybavení) BIM v praxi 88
89 Aktuální model Potenciální přínosy Vlastník bude mít k dispozici kompletní model stavby, vybavení atd. pro budoucí použití Vznik konkurenční výhody Jednoduché vyhodnocení dat reality oproti plánu nebo aktuálnímu stavu BIM v praxi 89
90 Aktuální model Používané nástroje Nástroj na manipulaci s 3D modelem BIM návrhový software Může být i jednoduchý Závisí na potřebách modelu Přístup k použitým informacím v elektronickém formátu Databáze prvků a vybavení projektu se všemi potřebnými parametry BIM v praxi 90
91 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 91
92 Analýza stavby Proces kontroly realizované stavby oproti původním plánům Kontrola statického a konstrukčního řešení stavby BIM v praxi 92
93 Analýza stavby Potenciální přínosy Kontrola, zda stavba funguje jak má dle projektu Možnost identifikovat příležitosti ke zlepšení u současného i budoucích projektů Vytváření alternativních variant pro lepší fungování BIM v praxi 93
94 Analýza stavby Používané nástroje Software pro analýzu stavebních systémů v závislosti na relevantním oboru BIM v praxi 94
95 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 95
96 Správa majetku Obousměrný přístup do modelu pro správu, údržbu a provoz objektu Organizace a řízení správy veškerého majetku, souvisejícího s projektem Do modelu lze zanést v podstatě cokoliv Možnosti zanést změny ve správě do modelu ještě před tím, než jsou realizovány BIM v praxi 96
97 Správa majetku Potenciální přínosy Databáze veškerých informací Činnosti Manuály (údržba, provoz) Specifikace (vybavení, zařízení) Rychlejší přístup k informacím Možnosti analýzy současného stavu veškerého majetku Správa aktuálních informací o projektu BIM v praxi 97
98 Správa majetku Potenciální přínosy Správa zdroje informací o veškerých činnostech v projektu, používání a změnách Přesné výkazy výměr pro potřebu finančních reportů, nabídek a ohodnocení budoucích nákladů na údržbu Stanovení celkové hodnoty objektu i po delší době Podklad finančního řízení Zefektivnění práce zaměstnanců údržby BIM v praxi 98
99 Správa majetku Používané nástroje Systém pro správu majetku Software pro obousměrnou práci s modelem BIM v praxi 99
100 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 100
101 Plán oprav a údržby Proces údržby v provozní fázi projektu Stavební konstrukce (zdivo, střecha..) Stavební prvky (okna, dveře..) TZB Práce s Computerized Maintance Management Systém (CMMS) BIM v praxi 101
102 Plán oprav a údržby Potenciální přínosy Proaktivní plánování údržby Přiměřená alokace personálu Záznamy o údržbě Jasná pozice veškerých objektů vede ke zefektivnění práce personálu Možnost srovnání různých řešení v závislosti na ceně Možnost demonstrovat důležitost údržby z pozice facility managementu BIM v praxi 102
103 Plán oprav a údržby Používané nástroje Software pro zobrazování projektové dokumentace Systém správy budovy schopný práce a propojení s modelem BIM v praxi 103
104 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 104
105 Management prostoru Řízení a alokace prostoru za použití BIM modelu Využití při rekonstrukci a opravách Hledání optimálního rozložení prostoru z hlediska využívanosti BIM v praxi 105
106 Management prostoru Potenciální přínosy Snazší hledání využití pro prostory objektu Zefektivnění průchozích prostor objektu Sledování aktuálního využití objektu Pomoc při plánovaných (trvalých i dočasných) změnách ve využívání objektu BIM v praxi 106
107 Management prostoru Používané nástroje Software pro práci s 3D modelem Aplikace pro práci s řízením prostoru BIM v praxi 107
108 Využití BIM v praxi Fáze č. Plánování Projektování Realizace Provoz 1 Modelování současných podmínek 2 Kalkulace a rozpočtování 3 Časové plánování 4 Investiční záměr 5 Analýza staveniště 6 Kontrola projektu 7 Certifikace a standardy 8 Projektování 9 Inženýrské analýzy 10 Vytváření výkresů 11 3D koordinace a plánování 12 Plán organizace výstavby 13 Návrh systému výstavby 14 Operativní řízení výstavby 15 Digitální fabrikace 16 Řízení a plánování 17 Aktuální model 18 Analýza stavby 19 Správa majetku 20 Plán oprav a údržby 21 Management prostoru 22 Krizové řízení BIM v praxi 108
109 Krizové řízení V případě nouzového stavu je třeba zajistit přístup k relevantním informacím o projektu Využití modelu pro krizové řízení Propojení modelu BIM s modelem CMMS Propojení modelu BIM s modelem BAS Krizové řízení nehod a katastrof BIM v praxi 109
110 Krizové řízení Potenciální přínosy Umožnění záchranným složkám a pracovníkům k tomu pověřeným přistupovat ke kritickým informacím v reálném čase Zvýšení efektivity v případě nouzové situace Zvýšení bezpečnosti Snížení rizik spojených s nouzovou situací BIM v praxi 110
111 Krizové řízení Používané nástroje Software pro zobrazení BIM modelu Building Automation System (BAS) schopný propojení s BIM modelem Computer Maintain Management Systém (CMMS) schopný propojení s BIM modelem BIM v praxi 111
112 Děkuji za pozornost Petr Matějka BIM v praxi 112
