Systém domovního video telefonu Venkovní kamerový modul (94223-CM60) Uživatelský manuál. Popis částí a ovládacích prvků. Řada A

Transkript

1 Systém domovního video telefonu Venkovní kamerový modul (94223-CM60) Uživatelský manuál Popis částí a ovládacích prvků Řada A 1. Povětrnostní stříška 2. Přisvětlovací IR LED 4. Reproduktor 5. Tlačítko volání (zvonek) 6. Mikrofon 8. LED pro osvětlení tlačítka 9. Krytka slotu pro šroub 10. Regulace hlasitosti 11. Antivandal spínač 12. Systémové porty (konektory) Řada B

2 1. Povětrnostní stříška 2. Přisvětlovací IR LED 4. Reproduktor 5. Tlačítko volání (zvonek) 6. Mikrofon 8. Krytka slotu pro šroub 9. Regulace hlasitosti 10. Systémové porty (konektory) Řada C 1. Povětrnostní stříška 2. Přisvětlovací IR LED 4. Reproduktor

3 5. Tlačítko volání (zvonek) 6. Mikrofon 8. LED pro osvětlení tlačítka 9. Systémové porty (konektory) 10. Nastavení náklonu kamery Řada D 1. Povětrnostní stříška 2. Přisvětlovací IR LED 4. Reproduktor 5. Tlačítko volání (zvonek) 6. Mikrofon 8. Regulace hlasitosti 9. Systémové porty (konektory) Řada E

4 1. Povětrnostní stříška 2. Přisvětlovací IR LED 4. Reproduktor 5. Tlačítko volání (zvonek) 6. Mikrofon 8. Systémové porty (konektory) 9. Regulace hlasitosti Řada F 1. Povětrnostní stříška 2. Mikrofon 4. Přisvětlovací IR LED 5. Tlačítko volání (zvonek) 6. Reproduktor 8. Systémové porty (konektory) 9. Regulace hlasitosti Povětrnostní stříška: Chrání kameru před deštěm a sněhem. Přisvětlovací IR LED: Přisvětlují kameře v IR pásmu k dosažení optimálního obrazu za tmy. Kamera: Zajišťují snímání a odeslání obrazu k vnitřní jednotce (monitoru). Reproduktor: Reprodukce zvuku (hlasu) od vnitřní jednotky (monitoru). Tlačítko volání: Zvuková signalizace na vnitřní jednotce. Mikrofon: Snímání zvuku a jeho přenos k vnitřní jednotce. Slot pro šroub: Otvor pro připevňovací šrouby. Krytka: Slouží k zakrytí připevňovacího šroubu. Regulace hlasitosti: Slouží ke snížení / zvýšení hlasitosti reproduktoru. Systémové porty: Konektory pro připojení vnitřní jednotky a elektrického dveřního zámku. Nastaverní náklonu kamery: Lze nastavit náklon kamery v rozsahu ±15. Antivandal spínač: Při odstranění kamery se spustí alarm.

5 Specifikace Řada A Obrazový senzor ¼ CCD/CMOS Zorný úhel 60 Rozlišení 420 / 600 / 700 TV ř. 150 ma Provozní teplota -40 C až +50 C povrchová / zapuštěná Řada B Obrazový senzor ¼ CCD/CMOS, pinhole objektiv Zorný úhel 60 Rozlišení 420 / 480 / 600 / 700 TV ř. Provozní teplota 200 ma -40 C až +50 C povrchová / zapuštěná Řada C Obrazový senzor čb 1/3 CCD barev. ¼ CCD Zorný úhel 60 Rozlišení 380 TV ř. Provozní teplota 150 ma -40 C až +50 C povrchová

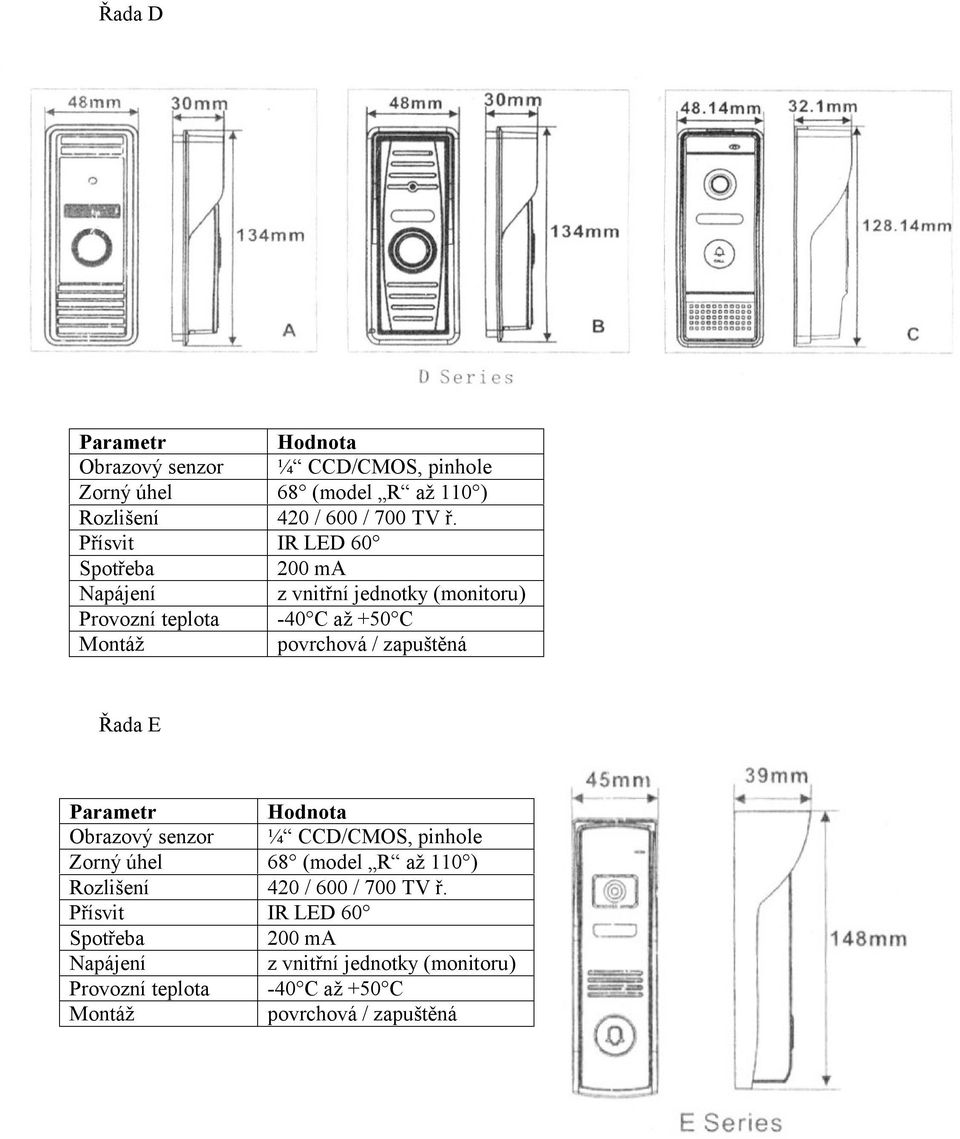

6 Řada D Obrazový senzor ¼ CCD/CMOS, pinhole Zorný úhel 68 (model R až 110 ) Rozlišení 420 / 600 / 700 TV ř. 200 ma Provozní teplota -40 C až +50 C povrchová / zapuštěná Řada E Obrazový senzor ¼ CCD/CMOS, pinhole Zorný úhel 68 (model R až 110 ) Rozlišení 420 / 600 / 700 TV ř. 200 ma Provozní teplota -40 C až +50 C povrchová / zapuštěná

7 Řada F Obrazový senzor ¼ CCD/CMOS, pinhole Zorný úhel 68 (model R až 110 ) Rozlišení 420 / 600 / 700 TV ř. 200 ma Provozní teplota -40 C až +50 C povrchová / zapuštěná Zapojení Bílý Černý Žlutý Červený k vnitřní jednotce (monitoru) Červený Žlutý Černý Bílý napájecí zdroj pro dveřní zámek (není součástí) napájecí zdroj pro dveřní zámek (není součástí)

8 Řada C Nastavení naklopení kamery Na zadní straně jednotky se nachází ovládací prvek, pomocí kterého můžete nastavit náklon kamery tak, aby byli optimálně snímání příchozí návštěvníci. Náklon kamery lze nastavovat v rozsahu ±15. napájecí zdroj pro dveřní zámek (není součástí) Červený Žlutý Černý Bílý Řada D Červený: DC12V Žlutý: Audio Černý:zem (GND) Bílý: Video Červeno-bílý: DC12V (kamera) napájecí zdroj pro dveřní zámek Bílý Černý Žlutý Červený 1. Červený: DC12V 2. Žlutý: audio 3. Černý: zem (GND) 4. Bílý: video k vnitřní jednotce (monitoru)

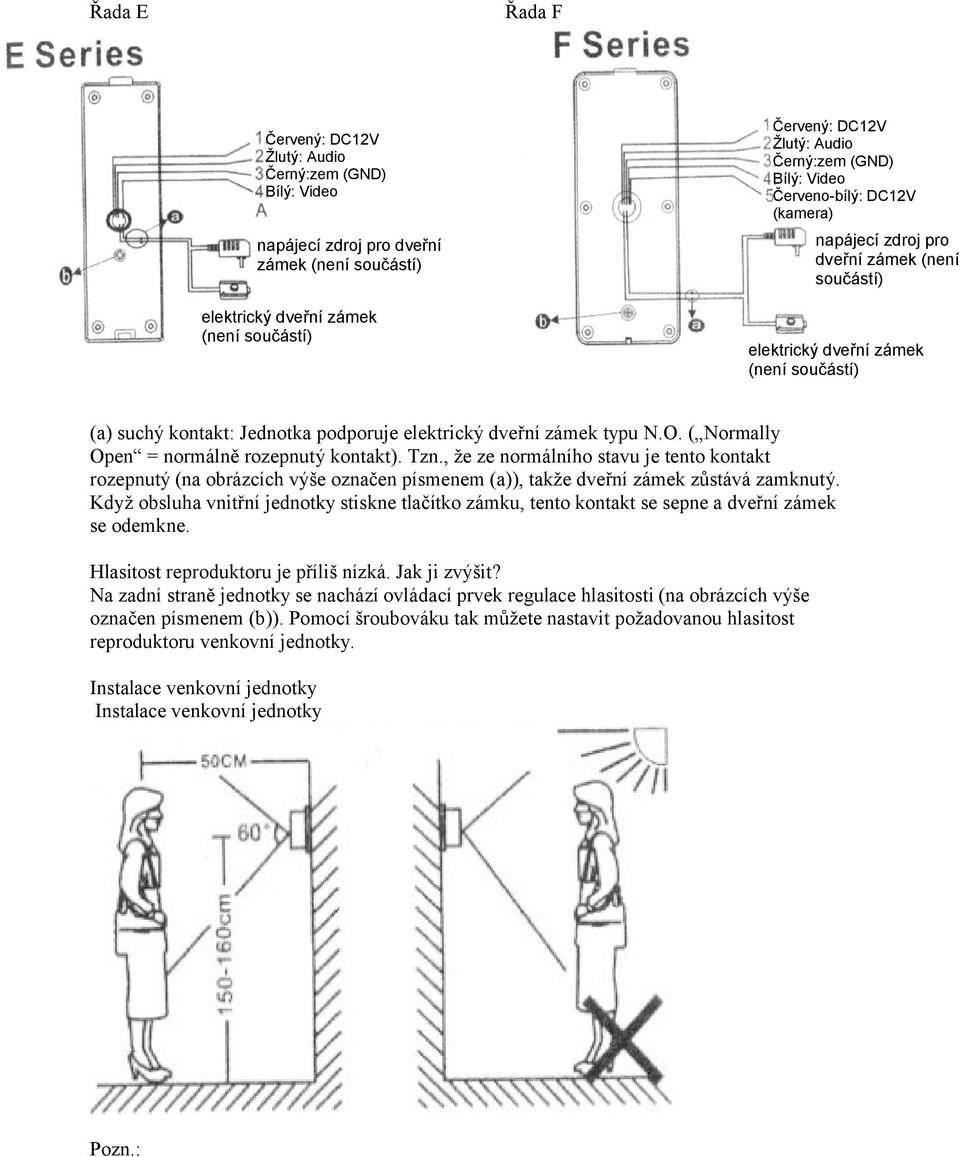

9 Řada E Řada F Červený: DC12V Žlutý: Audio Černý:zem (GND) Bílý: Video napájecí zdroj pro dveřní zámek Červený: DC12V Žlutý: Audio Černý:zem (GND) Bílý: Video Červeno-bílý: DC12V (kamera) napájecí zdroj pro dveřní zámek (není součástí) (a) suchý kontakt: Jednotka podporuje typu N.O. ( Normally Open = normálně rozepnutý kontakt). Tzn., že ze normálního stavu je tento kontakt rozepnutý (na obrázcích výše označen písmenem (a)), takže dveřní zámek zůstává zamknutý. Když obsluha vnitřní jednotky stiskne tlačítko zámku, tento kontakt se sepne a dveřní zámek se odemkne. Hlasitost reproduktoru je příliš nízká. Jak ji zvýšit? Na zadní straně jednotky se nachází ovládací prvek regulace hlasitosti (na obrázcích výše označen písmenem (b)). Pomocí šroubováku tak můžete nastavit požadovanou hlasitost reproduktoru venkovní jednotky. Instalace venkovní jednotky Instalace venkovní jednotky Pozn.:

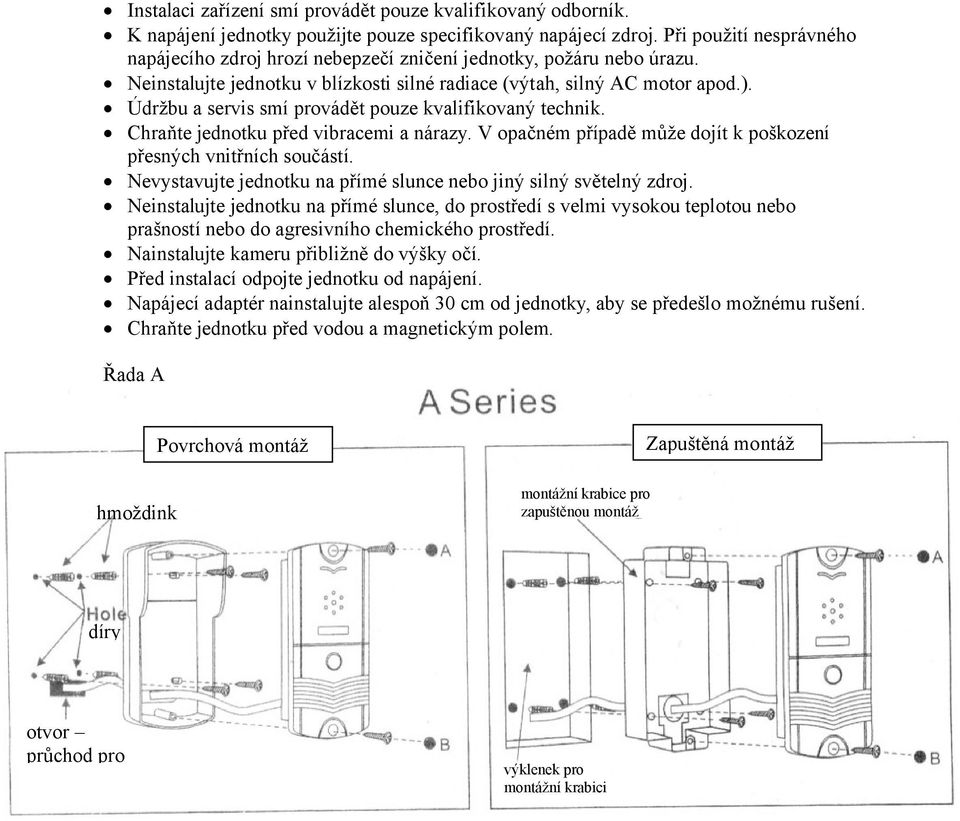

10 Instalaci zařízení smí provádět pouze kvalifikovaný odborník. K napájení jednotky použijte pouze specifikovaný napájecí zdroj. Při použití nesprávného napájecího zdroj hrozí nebepzečí zničení jednotky, požáru nebo úrazu. Neinstalujte jednotku v blízkosti silné radiace (výtah, silný AC motor apod.). Údržbu a servis smí provádět pouze kvalifikovaný technik. Chraňte jednotku před vibracemi a nárazy. V opačném případě může dojít k poškození přesných vnitřních součástí. Nevystavujte jednotku na přímé slunce nebo jiný silný světelný zdroj. Neinstalujte jednotku na přímé slunce, do prostředí s velmi vysokou teplotou nebo prašností nebo do agresivního chemického prostředí. Nainstalujte kameru přibližně do výšky očí. Před instalací odpojte jednotku od napájení. Napájecí adaptér nainstalujte alespoň 30 cm od jednotky, aby se předešlo možnému rušení. Chraňte jednotku před vodou a magnetickým polem. Řada A hmoždink Povrchová montáž montážní krabice pro zapuštěnou montáž Zapuštěná montáž díry otvor průchod pro výklenek pro montážní krabici

11 Řada B Zapuštěná montáž otvor průchod pro úhlov ý Povrchová montáž Řada C Povrchová montáž hmoždink díry
