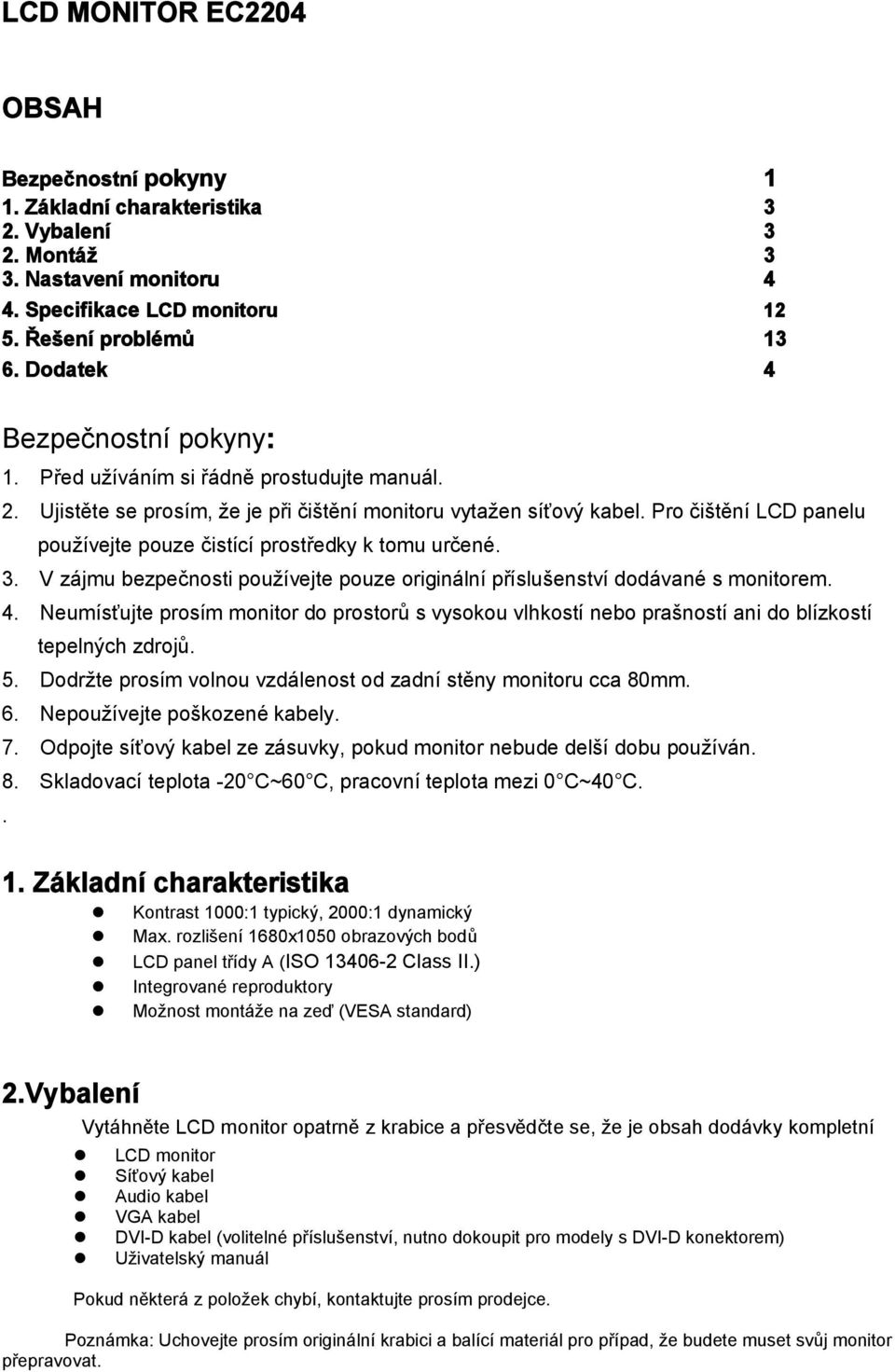

1 LCD MONITOR EC2204 OBSAH Bezpečnostní pokyny 1 1. Základní charakteristika 3 2. Vybalení 3 2. Montáž 3 3. Nastavení monitoru 4 4. Specifikace LCD monitoru Řešení problémů Dodatek 4 Bezpečnostní pokyny: 1. Před užíváním si řádně prostudujte manuál. 2. Ujistěte se prosím, že je při čištění monitoru vytažen síťový kabel. Pro čištění LCD panelu používejte pouze čistící prostředky k tomu určené. 3. V zájmu bezpečnosti používejte pouze originální příslušenství dodávané s monitorem. 4. Neumísťujte prosím monitor do prostorů s vysokou vlhkostí nebo prašností ani do blízkostí tepelných zdrojů. 5. Dodržte prosím volnou vzdálenost od zadní stěny monitoru cca 80mm. 6. Nepoužívejte poškozené kabely. 7. Odpojte síťový kabel ze zásuvky, pokud monitor nebude delší dobu používán. 8. Skladovací teplota -20 C~60 C, pracovní teplota mezi 0 C~40 C.. 1. Základní charakteristika Kontrast 1000:1 typický, 2000:1 dynamický Max. rozlišení 1680x1050 obrazových bodů LCD panel třídy A (ISO Class II.) Integrované reproduktory Možnost montáže na zeď (VESA standard) 2.Vybalení Vytáhněte LCD monitor opatrně z krabice a přesvědčte se, že je obsah dodávky kompletní LCD monitor Síťový kabel Audio kabel VGA kabel DVI-D kabel (volitelné příslušenství, nutno dokoupit pro modely s DVI-D konektorem) Uživatelský manuál Pokud některá z položek chybí, kontaktujte prosím prodejce. Poznámka: Uchovejte prosím originální krabici a balící materiál pro případ, že budete muset svůj monitor přepravovat.

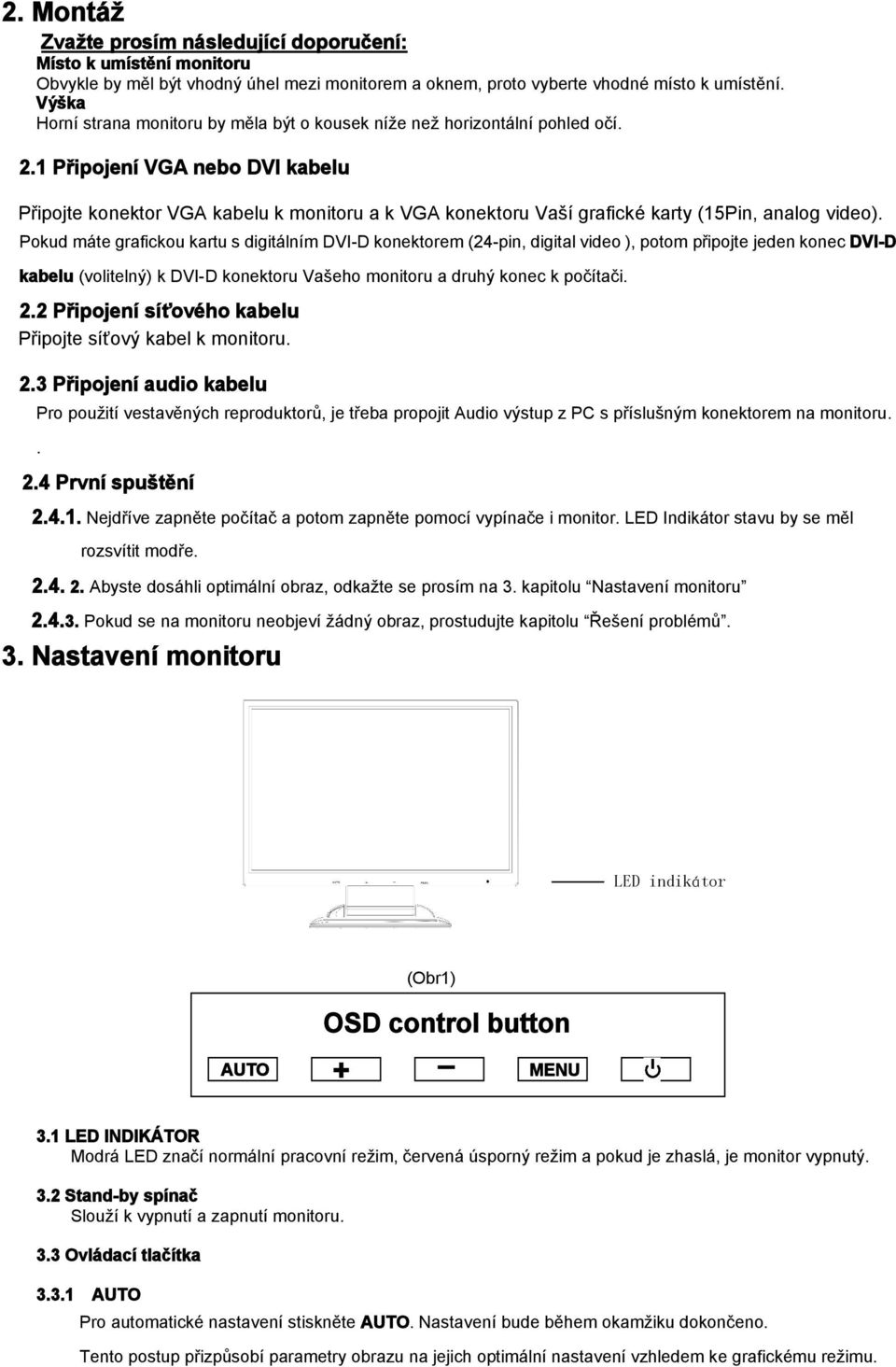

2 2. Montáž Zvažte prosím následující doporučení: Místo k umístění monitoru Obvykle by měl být vhodný úhel mezi monitorem a oknem, proto vyberte vhodné místo k umístění. Výška Horní strana monitoru by měla být o kousek níže než horizontální pohled očí. 2.1 Připojení VGA nebo DVI kabelu Připojte konektor VGA kabelu k monitoru a k VGA konektoru Vaší grafické karty (15Pin, analog video). Pokud máte grafickou kartu s digitálním DVI-D konektorem (24-pin, digital video ), potom připojte jeden konec DVI-D kabelu (volitelný) k DVI-D konektoru Vašeho monitoru a druhý konec k počítači. 2.2 Připojení síťového kabelu Připojte síťový kabel k monitoru. 2.3 Připojení audio kabelu Pro použití vestavěných reproduktorů, je třeba propojit Audio výstup z PC s příslušným konektorem na monitoru První spuštění Nejdříve zapněte počítač a potom zapněte pomocí vypínače i monitor. LED Indikátor stavu by se měl rozsvítit modře Abyste dosáhli optimální obraz, odkažte se prosím na 3. kapitolu Nastavení monitoru Pokud se na monitoru neobjeví žádný obraz, prostudujte kapitolu Řešení problémů. 3. Nastavení monitoru LED indikátor (Obr1) OSD control button AUTO + MENU 3.1 LED INDIKÁTOR Modrá LED značí normální pracovní režim, červená úsporný režim a pokud je zhaslá, je monitor vypnutý. 3.2 Stand-by spínač Slouží k vypnutí a zapnutí monitoru. 3.3 Ovládací tlačítka AUTO Pro automatické nastavení stiskněte AUTO. Nastavení bude během okamžiku dokončeno. Tento postup přizpůsobí parametry obrazu na jejich optimální nastavení vzhledem ke grafickému režimu.

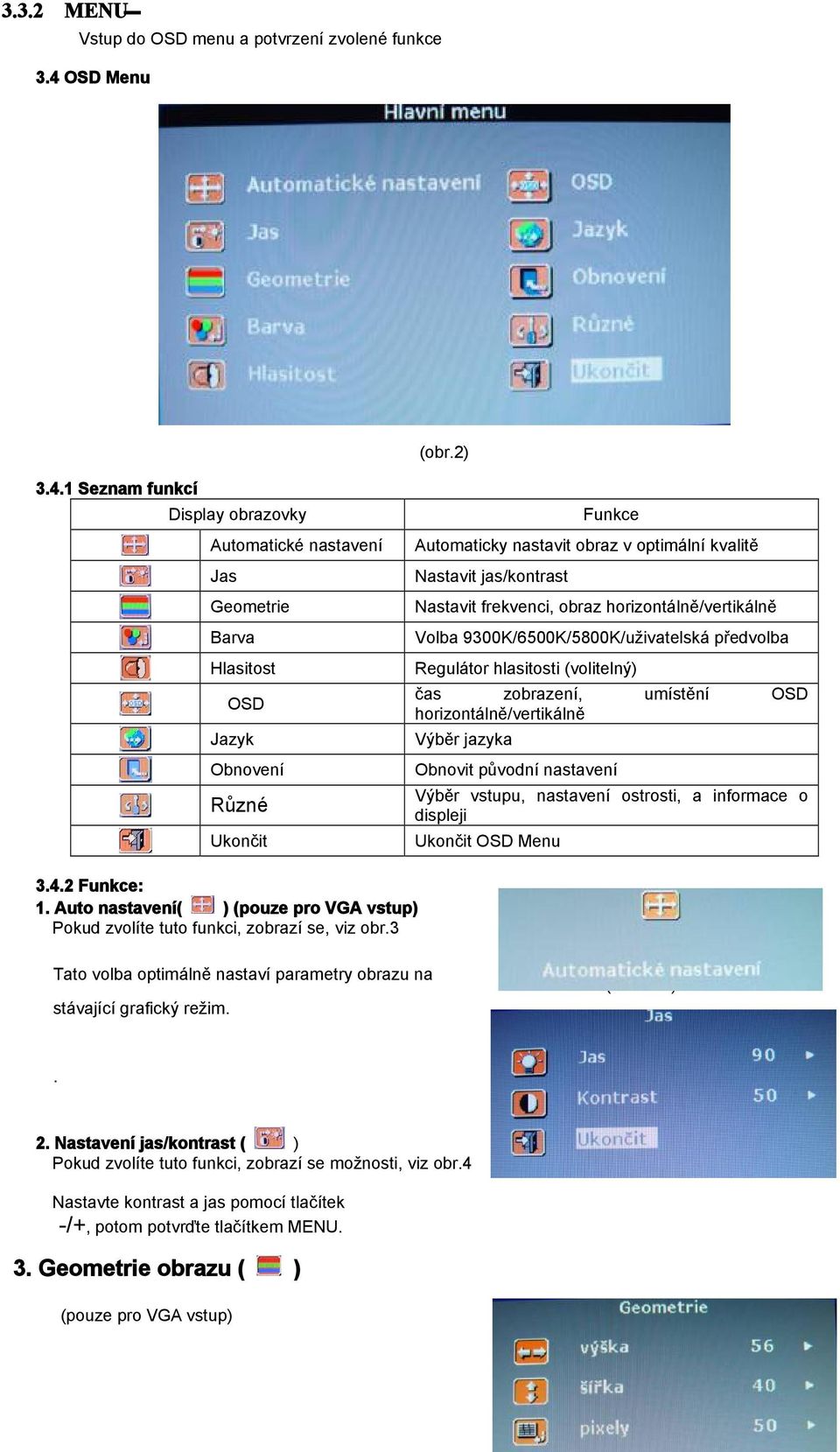

3 3.3.2 MENU Vstup do OSD menu a potvrzení zvolené funkce 3.4 OSD Menu (obr.2) Seznam funkcí Display obrazovky Automatické nastavení Jas Geometrie Barva Hlasitost OSD Jazyk Obnovení Různé Ukončit Funkce Automaticky nastavit obraz v optimální kvalitě Nastavit jas/kontrast Nastavit frekvenci, obraz horizontálně/vertikálně Volba 9300K/6500K/5800K/uživatelská předvolba Regulátor hlasitosti (volitelný) čas zobrazení, umístění OSD horizontálně/vertikálně Výběr jazyka Obnovit původní nastavení Výběr vstupu, nastavení ostrosti, a informace o displeji Ukončit OSD Menu Funkce: 1. Auto nastavení( ) (pouze pro VGA vstup) Pokud zvolíte tuto funkci, zobrazí se, viz obr.3 Tato volba optimálně nastaví parametry obrazu na stávající grafický režim. (Obraz 3). 2. Nastavení jas/kontrast ( ) Pokud zvolíte tuto funkci, zobrazí se možnosti, viz obr.4 Nastavte kontrast a jas pomocí tlačítek -/+, potom potvrďte tlačítkem MENU. 3. Geometrie obrazu ( ) (pouze pro VGA vstup)

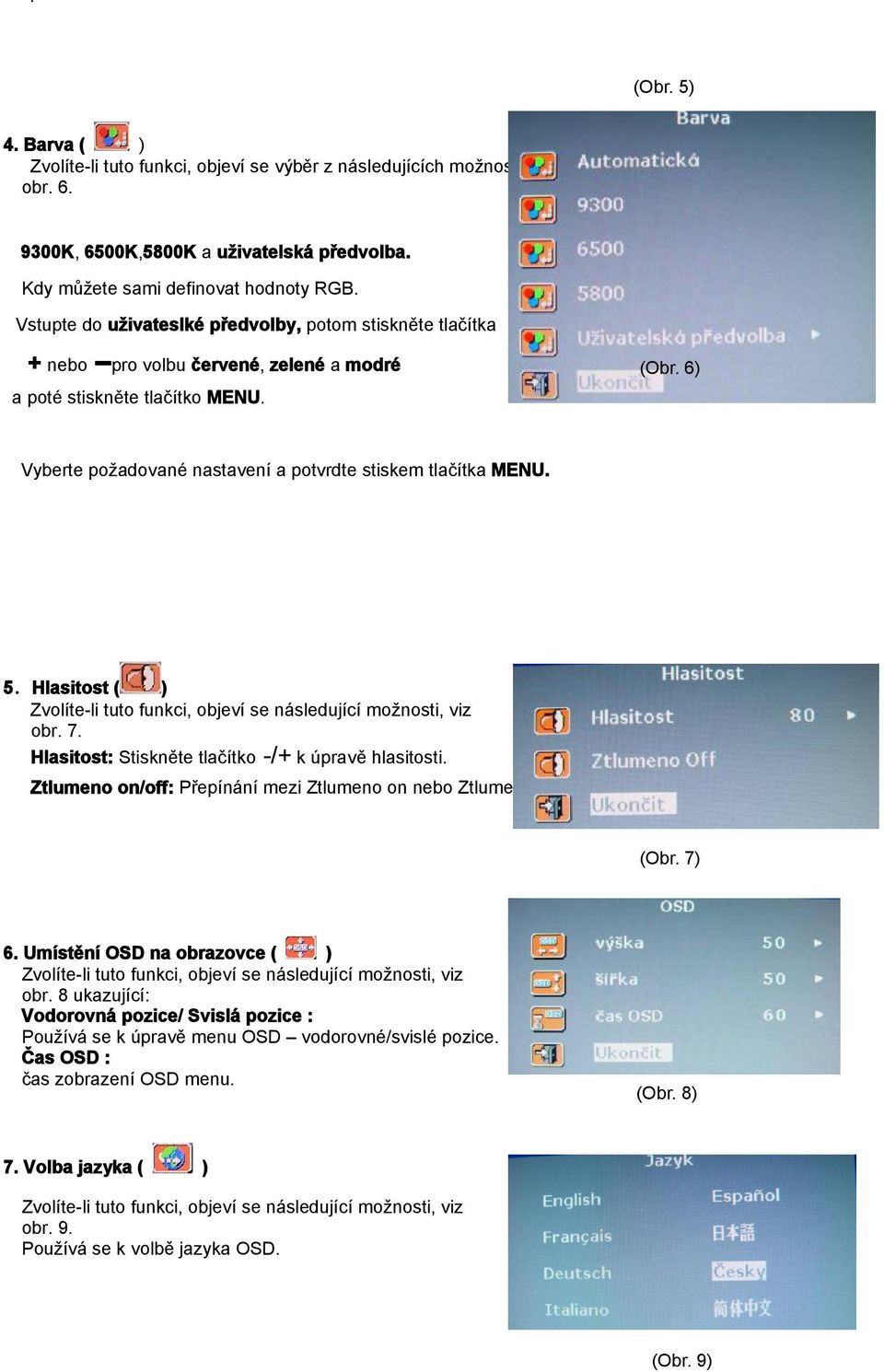

4 . (Obr. 5) 4. Barva ( ) Zvolíte-li tuto funkci, objeví se výběr z následujících možností. obr K, 6500K,5800K a uživatelská předvolba. Kdy můžete sami definovat hodnoty RGB. Vstupte do uživateslké předvolby, potom stiskněte tlačítka + nebo pro volbu červené, zelené a modré a poté stiskněte tlačítko MENU. (Obr. 6) Vyberte požadované nastavení a potvrdte stiskem tlačítka MENU. 5.Hlasitost ( ) obr. 7. Hlasitost: Stiskněte tlačítko -/+ k úpravě hlasitosti. Ztlumeno on/off: Přepínání mezi Ztlumeno on nebo Ztlumenooff. (Obr. 7) 6. Umístění OSD na obrazovce ( ) obr. 8 ukazující: Vodorovná pozice/ Svislá pozice : Používá se k úpravě menu OSD vodorovné/svislé pozice. Čas OSD : čas zobrazení OSD menu. (Obr. 8) 7. Volba jazyka ( ) obr. 9. Používá se k volbě jazyka OSD. (Obr. 9)

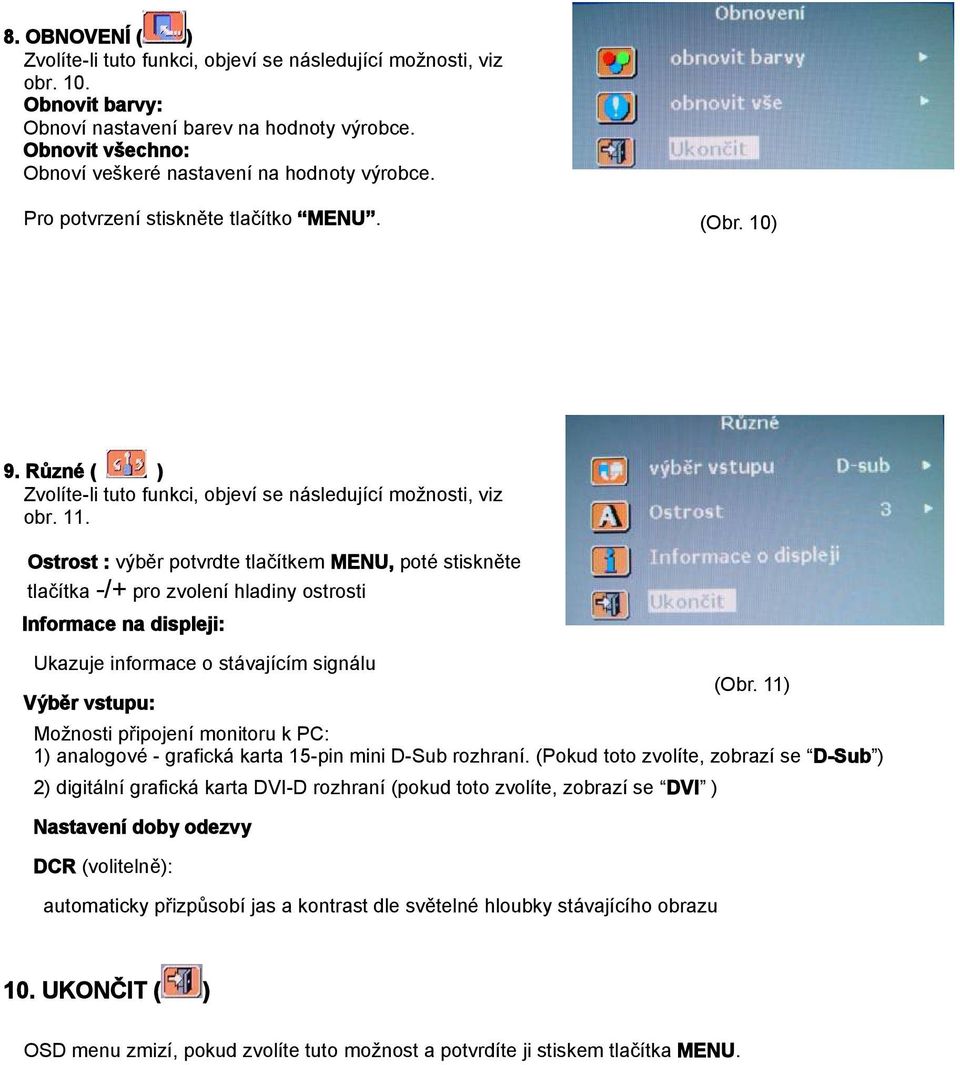

5 8. OBNOVENÍ ( ) obr. 10. Obnovit barvy: Obnoví nastavení barev na hodnoty výrobce. Obnovit všechno: Obnoví veškeré nastavení na hodnoty výrobce. Pro potvrzení stiskněte tlačítko MENU. (Obr. 10) 9. Různé ( ) obr. 11. Ostrost : výběr potvrdte tlačítkem MENU, poté stiskněte tlačítka -/+ pro zvolení hladiny ostrosti Informace na displeji: Ukazuje informace o stávajícím signálu Výběr vstupu: Možnosti připojení monitoru k PC: 1) analogové - grafická karta 15-pin mini D-Sub rozhraní. (Pokud toto zvolíte, zobrazí se D-Sub ) 2) digitální grafická karta DVI-D rozhraní (pokud toto zvolíte, zobrazí se DVI ) Nastavení doby odezvy DCR (volitelně): automaticky přizpůsobí jas a kontrast dle světelné hloubky stávajícího obrazu (Obr. 11) 10. UKONČIT ( ) OSD menu zmizí, pokud zvolíte tuto možnost a potvrdíte ji stiskem tlačítka MENU.

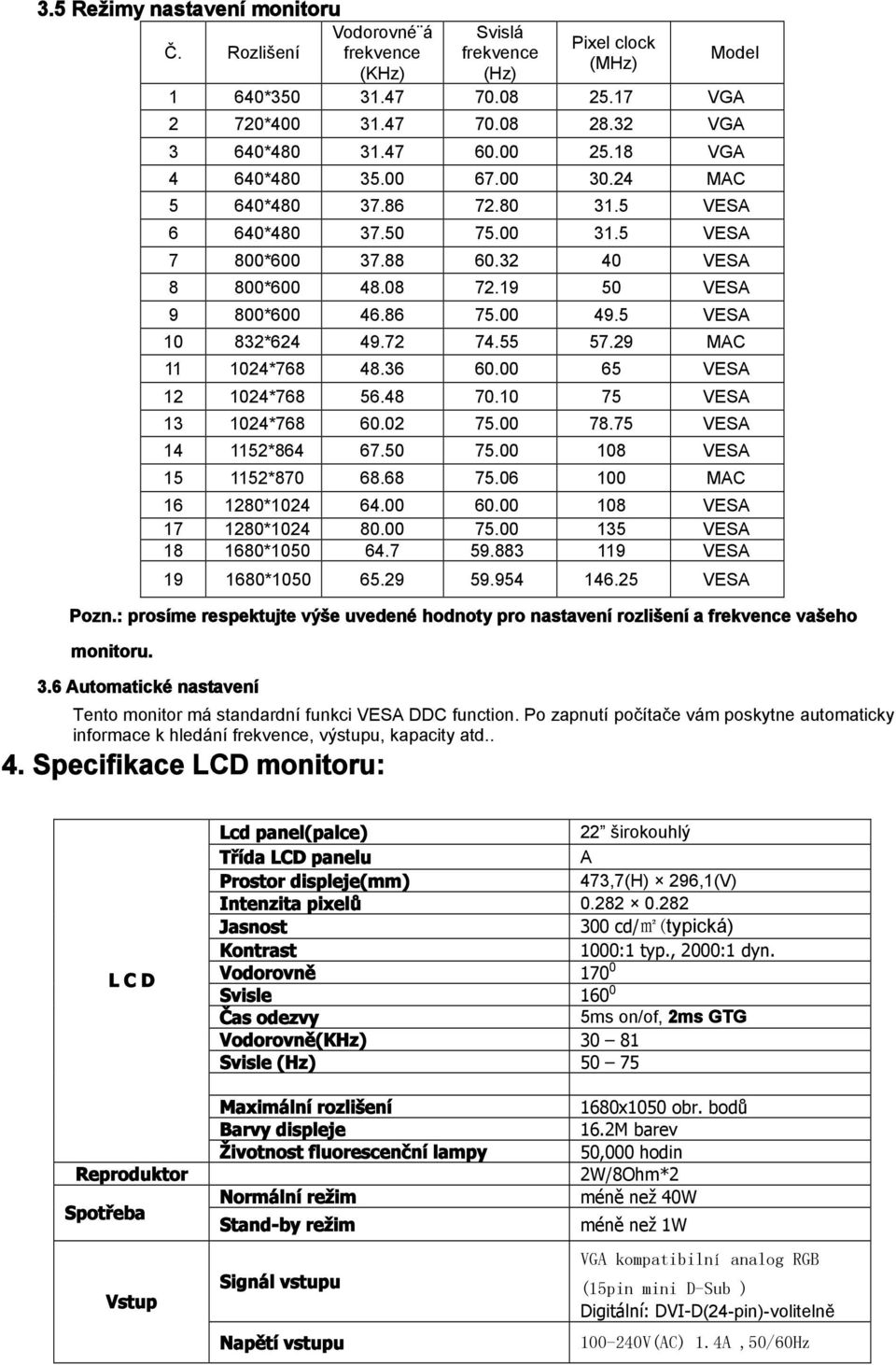

6 3.5 Režimy nastavení monitoru Vodorovné á Svislá Pixel clock Č. Rozlišení frekvence frekvence Model (MHz) (KHz) (Hz) 1 640* VGA 2 720* VGA 3 640* VGA 4 640* MAC 5 640* VESA 6 640* VESA 7 800* VESA 8 800* VESA 9 800* VESA * MAC * VESA * VESA * VESA * VESA * MAC * VESA * VESA * VESA * VESA Pozn.: prosíme respektujte výše uvedené hodnoty pro nastavení rozlišení a frekvence vašeho monitoru. 3.6 Automatické nastavení Tento monitor má standardní funkci VESA DDC function. Po zapnutí počítače vám poskytne automaticky informace k hledání frekvence, výstupu, kapacity atd.. 4. Specifikace LCD monitoru: L C D Lcd panel(palce) 22 širokouhlý Třída LCD panelu A Prostor displeje(mm) 473,7(H) 296,1(V) Intenzita pixelů Jasnost 300 cd/m2(typická) Kontrast 1000:1 typ., 2000:1 dyn. Vodorovně Svisle Čas odezvy 5ms on/of, 2ms GTG Vodorovně(KHz) Svisle (Hz) Reproduktor Spotřeba Vstup Maximální rozlišení Barvy displeje Životnost fluorescenční lampy Normální režim Stand-by režim Signál vstupu Napětí vstupu 1680x1050 obr. bodů 16.2M barev 50,000 hodin 2W/8Ohm*2 méně než 40W méně než 1W VGA kompatibilní analog RGB (15pin mini D-Sub ) Digitální: DVI-D(24-pin)-volitelně V(AC) 1.4A,50/60Hz

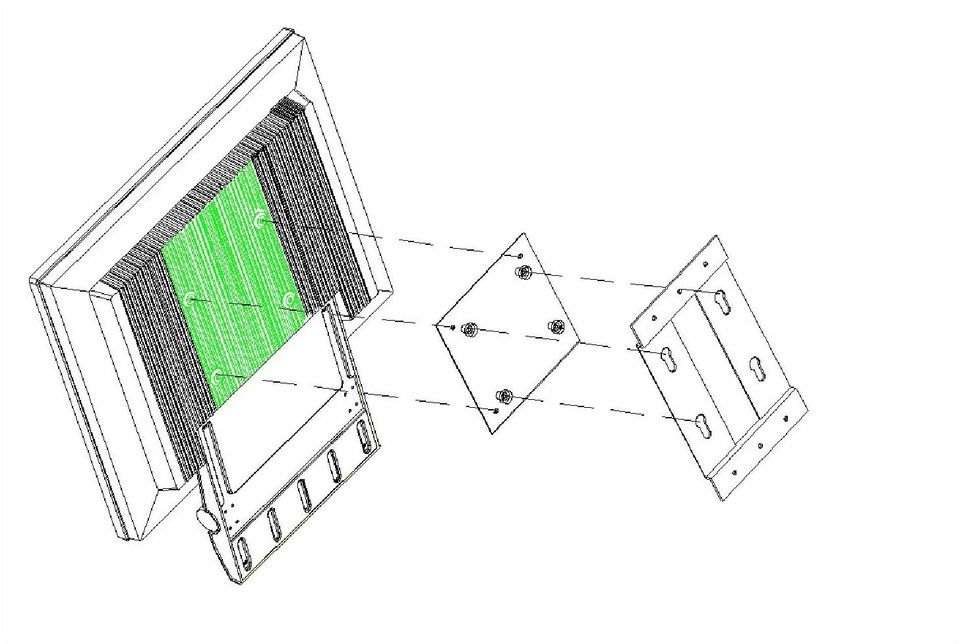

7 Hmotnost Čistá hmotnost (Kg) Hrubá hmotnost (Kg) Kompatibilita V souladu Pozn. Specifikace může být změněna PC / MAC UL. CE. CB. ROHS 5. Řešení problémů Problém Řešení 1. LED dioda nesvítí Zkontrolujte, zda je napájecí kabel správně připojen. Zkontrolujte, zda není monitor vypnutý. 2.Není obraz, LED nesvítí nebo svítí Zkontrolujte, zda je kabel DVI nebo VGA (pro přenos videosignalu), spravně pripojen k monitoru a k PC červeně 3. Obrázek je rozmazaný, Zvolte funkci Automaticky upravit, nastaví správně displej. příliš velký, nebo příliš malý 4.Obraz je příliš tmavý 5.v DVI režimu není Upravit jas LCD, pomocí nastavení v OSD, procento kontrastu. Zkontrolujte nastavení grafické karty, nebo zrestartujte počítač. obraz 6. LCD monitor je příliš horký Kolem monitoru musí být cca 80mm volného prostoru pro dostatečnou ventilaci vzduchu. Nepokládajte na monitor žádné předměty. Dodatek 1.Instalace nástěnného držáku (není součástí příslušenství) pro LCD Upevněte držák na stěnu. 1.2 Druhou část držáku připevněte čtyřmi šrouby k zadní části LCD. 1.3 LCD monitor zavěste do držáku umístěného na stěně.
