1 Zvyšujeme efektivitu výroby Vysoce kvalitní 3D tištěné nástroje, montážní přípravky a upínače šetří společnosti Volkswagen Autoeuropa odhadem eur ročně

2 3D tištěné výrobní pomůcky Zájem o 3D tisk nejvíce směřuje k funkčním prototypům a výrobě součástek. Z pohledu výrobních podniků však jeho skutečná hodnota leží v jiné důležité oblasti: u 3D tištěných výrobních nástrojů, přípravků, upínačů a dalších pomůcek Přizpůsobení zcela na míru potřebám Tradiční výrobní pravidla neplatí, protože s technologií 3D tisku lze vyrábět složité tvary s dutinami, přemostěními a převisy. Dříve nepraktické návrhy přípravků a upínačů jsou nyní proveditelné. Hlavními tahouny navrhování se stávají funkce a výkonnost, ne cena a čas. Zrychlené dodávky Obrábění výrobního nástroje zabere i několik týdnů. Zejména, existuje-li více variant nebo sestav. Interní 3D tisk dílů na vyžádání zrychluje procesy montáže a dodávek. Výrobci využívající 3D tiskáren Ultimaker často zaznamenávají 40% až 90% zkrácení dodacích lhůt. Neomezené revize K výrobě modelu není potřeba žádných forem či obrábění. Je-li u existujícího nástroje nalezen problém nebo je-li navrženo jeho vylepšení, výroba náhrady spočívá v prosté revizi CAD modelu a tisku aktualizované součásti. Cena je mnohem nižší než u tradičních výrobních postupů a výsledky mohou být přizpůsobeny tak, aby přesně odpovídaly požadavkům. Funkce i návrh mohou být ověřeny na skutečném dílu a nová postupná vylepšení lze realizovat během několika hodin bez finančních sankcí. Efektivní náklady Máme teď mnohem víc lépe pasujících nástrojů za mnohem méně peněz. Už jen vytištěním několika nástrojů se nám může vrátit počáteční investice. Luis Pascoa, ředitel pilotního provozu společnosti Volkswagen Autoeuropa

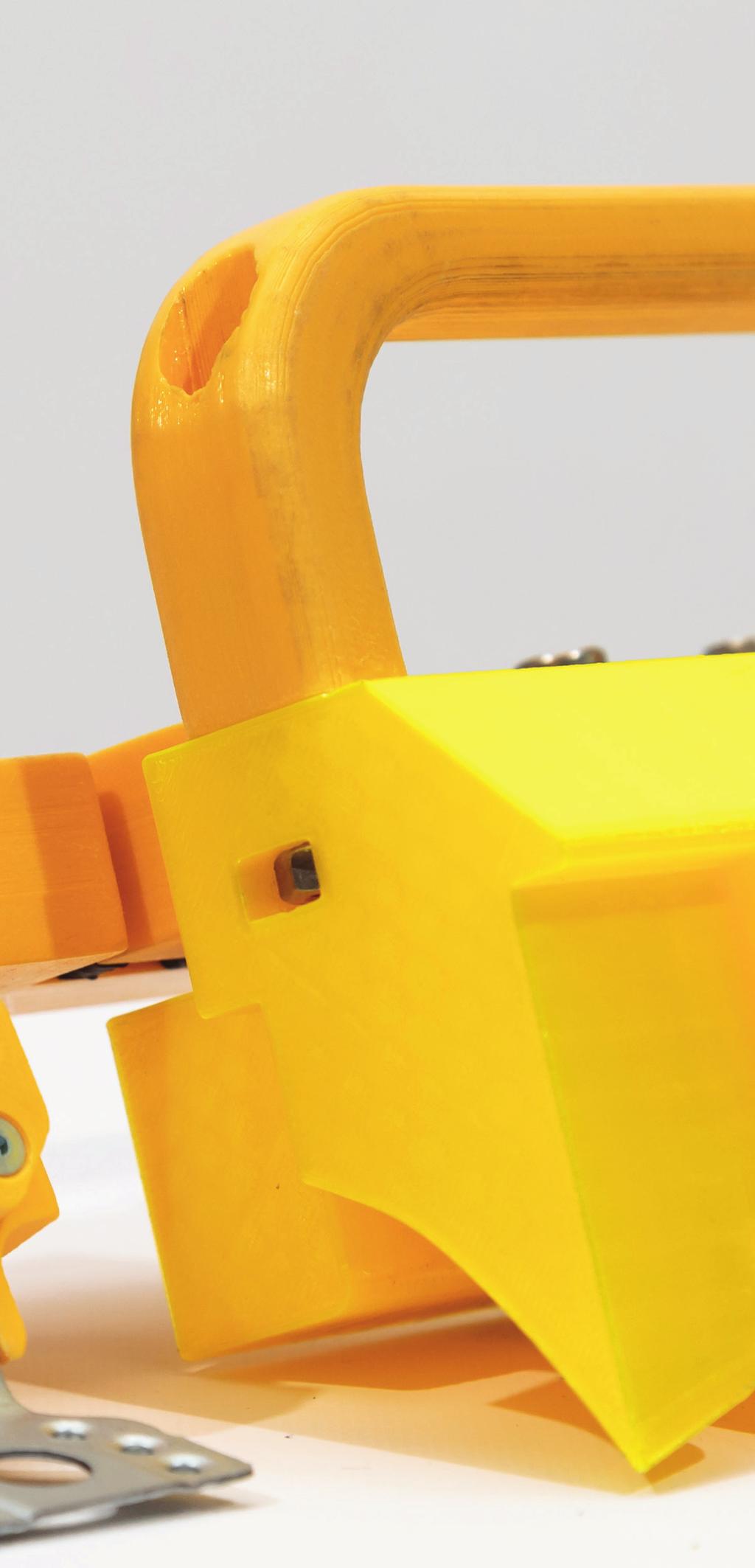

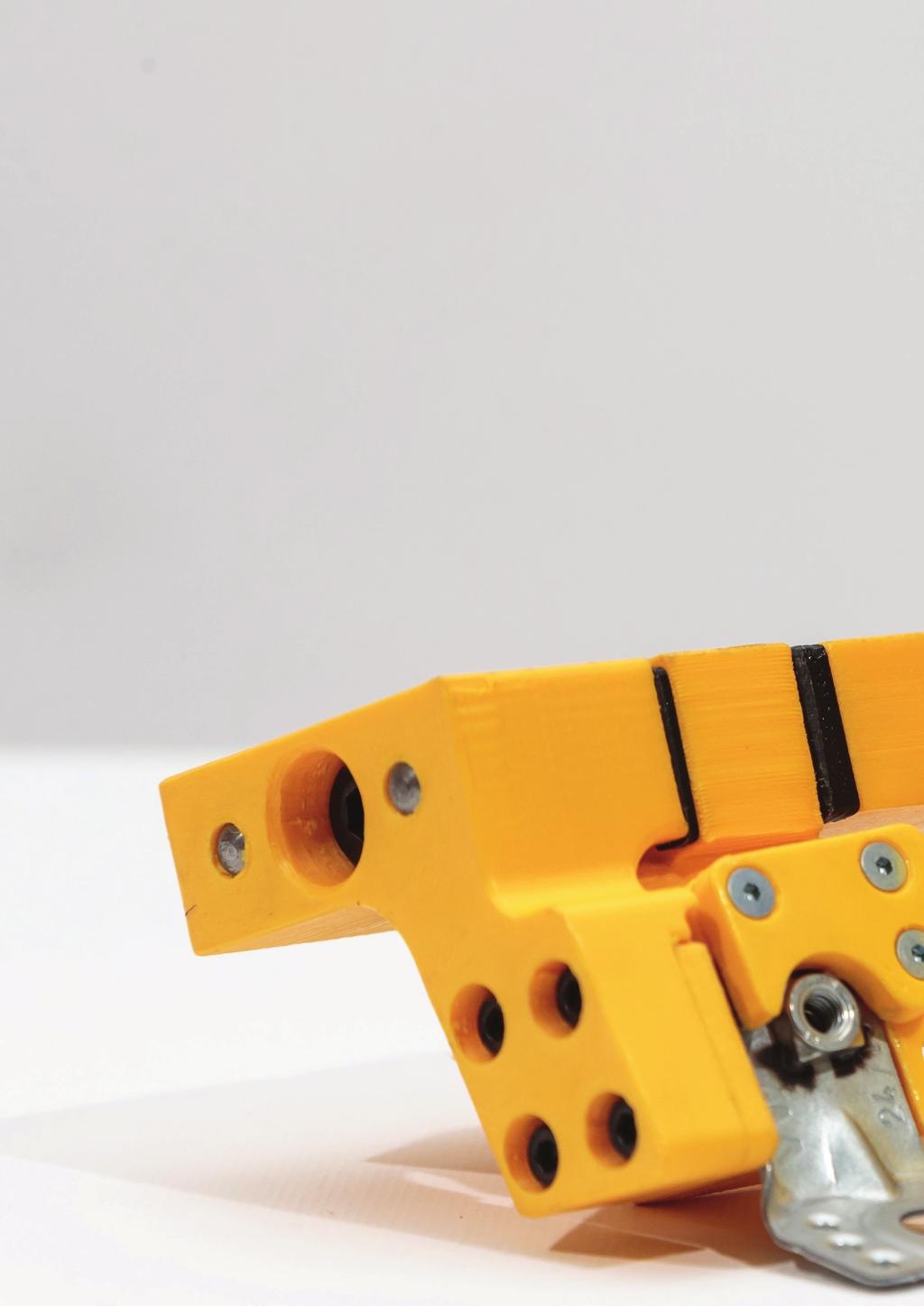

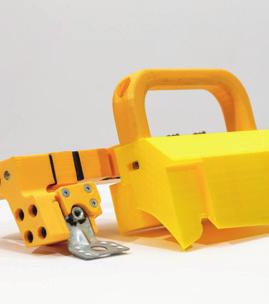

3 Náklady: díl eur za Náklady: 187 eur za díl Projekt: 6 dnů Inovativní způsob výroby nástrojů 3D tisk Tradiční 3D nástroj vytištěný na Ultimakeru má zlepšené konstrukční vlastnosti. Dodací lhůta je o 54 dnů kratší a náklady poklesly o eur. Nástroj je ergonomicky příjemný, houževnatý a lehký. Tradičně by byl velmi jemně obroben z kovu, včetně s tím spojených nákladů, času, hmotnosti a skladování. V některých případech to výrobci zvládali i bez nich ovšem na úkor jejich procesnímu řízení.

4 Případová studie: Volkswagen Autoeuropa Nasazení 3D tisku pro snížení nákladů, množství práce a zkrácení času na výrobu nástrojů, montážních přípravků a upínačů Pomocí 3D tištěných nástrojů, přípravků a upínačů zkrátili ve společnosti Volkswagen Autoeuropa trvání provozního cyklu, snížili množství práce, nedodělků a potřebných přepracování a současně zlepšili ergonomii nástrojů. Co víc, dosáhli toho za desetinu obvyklých nákladů. Objemy produkce Volkswagen Autoeuropa v současné době vyrábí Volkswagen Sharan ( jednotek), Scirocco ( jednotek), Eos (4 559 jednotek) a Seat Alhambra ( jednotek). Výzva Než Volkswagen Autoeuropa začal pracovat s tiskárnami Ultimaker, využíval pro výrobu vlastních nástrojů externích dodavatelů. Znamenalo to víc papírování, kalkulací i přijetí metody pokus omyl, což všechno zdržovalo a zdražovalo proces výroby nástrojů. Řešení Volkswagen Autoeuropa nasadil 3D tiskárny Ultimaker v roce Během dvou let se zvýšily úspory u nákladů na montážní nástroje ze 70 % až na 95 %. Ultimaker umožnil Volkswagen Autoeuropa testovat řešení, aniž by bylo nutné kontaktovat dodavatele, což šetří v průměru 8 týdnů. Výsledky a návratnost investic Po ověření konceptu v roce 2014 má Volkswagen Autoeuropa nyní v provozu sedm kusů 3D tiskáren Ultimaker a 93 % všech dříve externě vyráběných nástrojů je nyní realizováno interně. Externí součásti zahrnují pouze 7 % z celkové výroby nástrojů a investice se vrátila už po vytištění několika málo nástrojů. Celkově společnost odhaduje, že v roce 2016 ušetřila eur a v roce 2017 chce ušetřit eur. Nasazení 3D tisku vyústilo v 91% snížení nákladů a 95% zkrácení času na vývoj nástrojů. Ultimaker nám umožnil zlepšit ergonomii nástrojů o 28 % a konečnou kvalitu výrobků o 35 %. Helena Trincheiras, inženýrka pilotního provozu společnosti Volkswagen Autoeuropa

5 S tiskárnami Ultimaker jsme soběstačnější, což nám umožňuje rychle optimalizovat výrobky i vyrábět podpůrné nástroje pro výrobu. Luís Reis, inženýr pilotního provozu společnosti Volkswagen Autoeuropa Nasazení Jednotný ekosystém hardwaru, softwaru a materiálů od společnosti Ultimaker umožňuje zahájit výrobu hned, jakmile jsou zařízení instalována na místě. 1. Revize výrobních procesů Výrobní inženýři, CAD návrháři a technici zkontrolují procesy týkající se výroby a kvality. Diskutují potenciální příležitosti pro 3D tištěné montážní přípravky, upínače a měřidla. 2. Zapojení operátora výroby Operátoři výroby, kteří zařízení běžně používají, jsou aktivně zapojeni. Jejich připomínky vycházející z každodenního provozu jsou neocenitelné. Umístění 3D tiskáren vedle montážní linky umožňuje rychlejší zahrnutí zpětné vazby operátora, ověřování i kontrolu. 3. Navrhování pro výrobu Jakmile vznikne koncept návrhu a odpovídající CAD soubor, připraví se model v aplikaci Cura a pošle přes noc na 3D tiskárny. Druhý den ráno je nová sada nástrojů připravena k použití. 4. Montáž a revize Aditivní výroba umožňuje mít inventář po ruce ve správný čas: ukládány jsou digitální soubory s návrhy, náhradní díly jsou upraveny a vytištěny, až jsou potřeba. Začlenění 3D tiskáren do výrobního provozu zlepšuje kvalitu, ergonomii i provozuschopnost, šetří finanční prostředky a zvyšuje efektivitu.

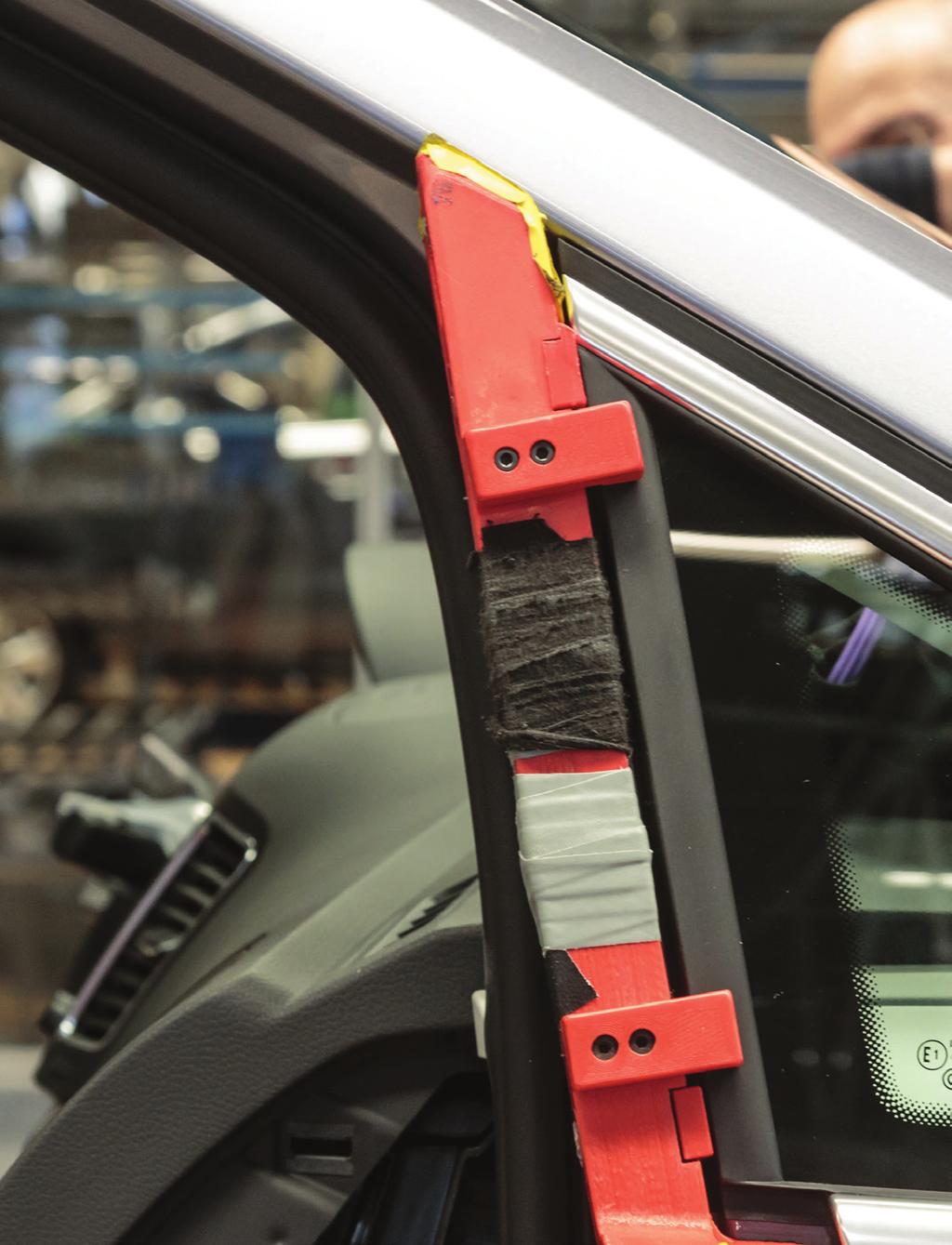

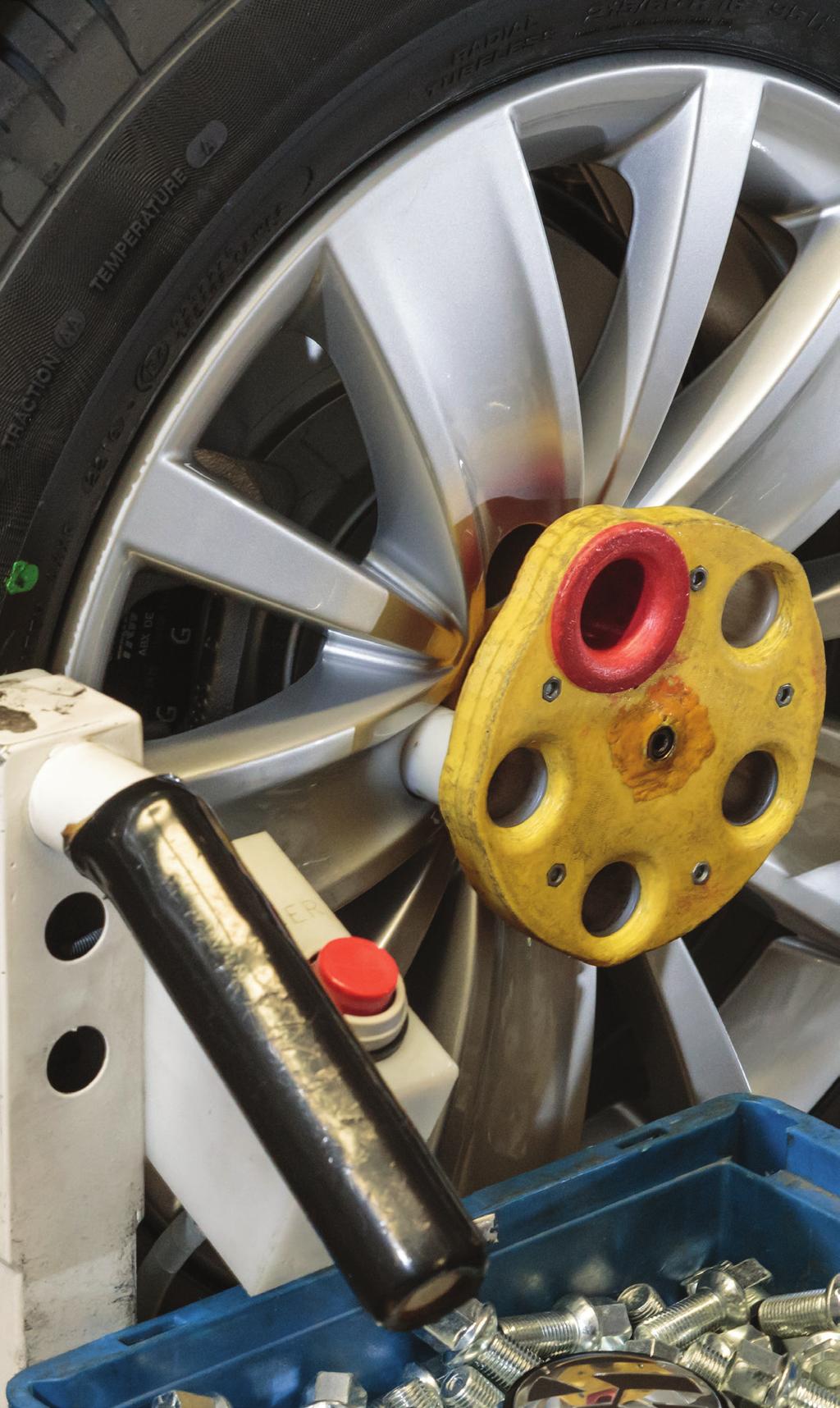

6 Portfolio 3D tištěných montážních prvků společnosti Volkswagen Autoeuropa* Průměrná úspora nákladů: 91 % Průměrná úspora času: 95 % * Vezměte prosím v úvahu, že díly zobrazené v této publikaci se ve Volkswagen Autoeuropa používají v každodenním výrobním procesu a mohou tak jevit známky opotřebení. Ochrana kol Ochranný prvek Používá se v průběhu polohování a šroubování sestavy pro zabránění poškrábání/poškození kol. Bez této ochrany by mohly být náklady na zmetky obrovské. Externí dodavatelé 3D tiskárny Ultimaker Náklady 800 eur za díl 21 eur za díl Projekt 56 dnů 10 dnů Měřidlo trojúhelníkového okénka Měřidla Umožňuje dosažení nejpřesnější polohy zadní čtvrtiny okénka, zajišťuje přesný a konzistentní povrch. Externí dodavatelé 3D tiskárny Ultimaker Náklady 180 eur za díl 35 eur za díl Projekt 8 dnů 6 dnů

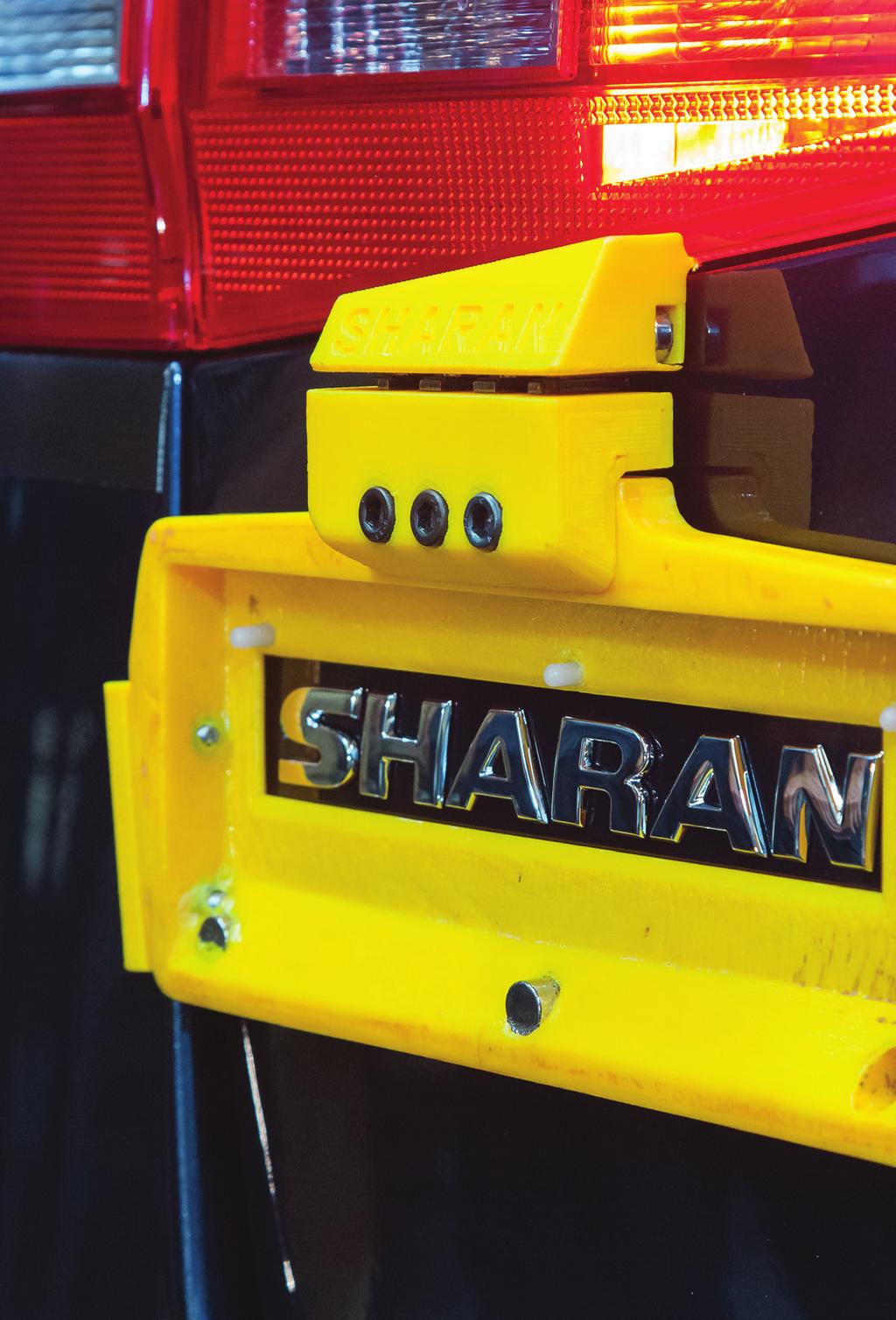

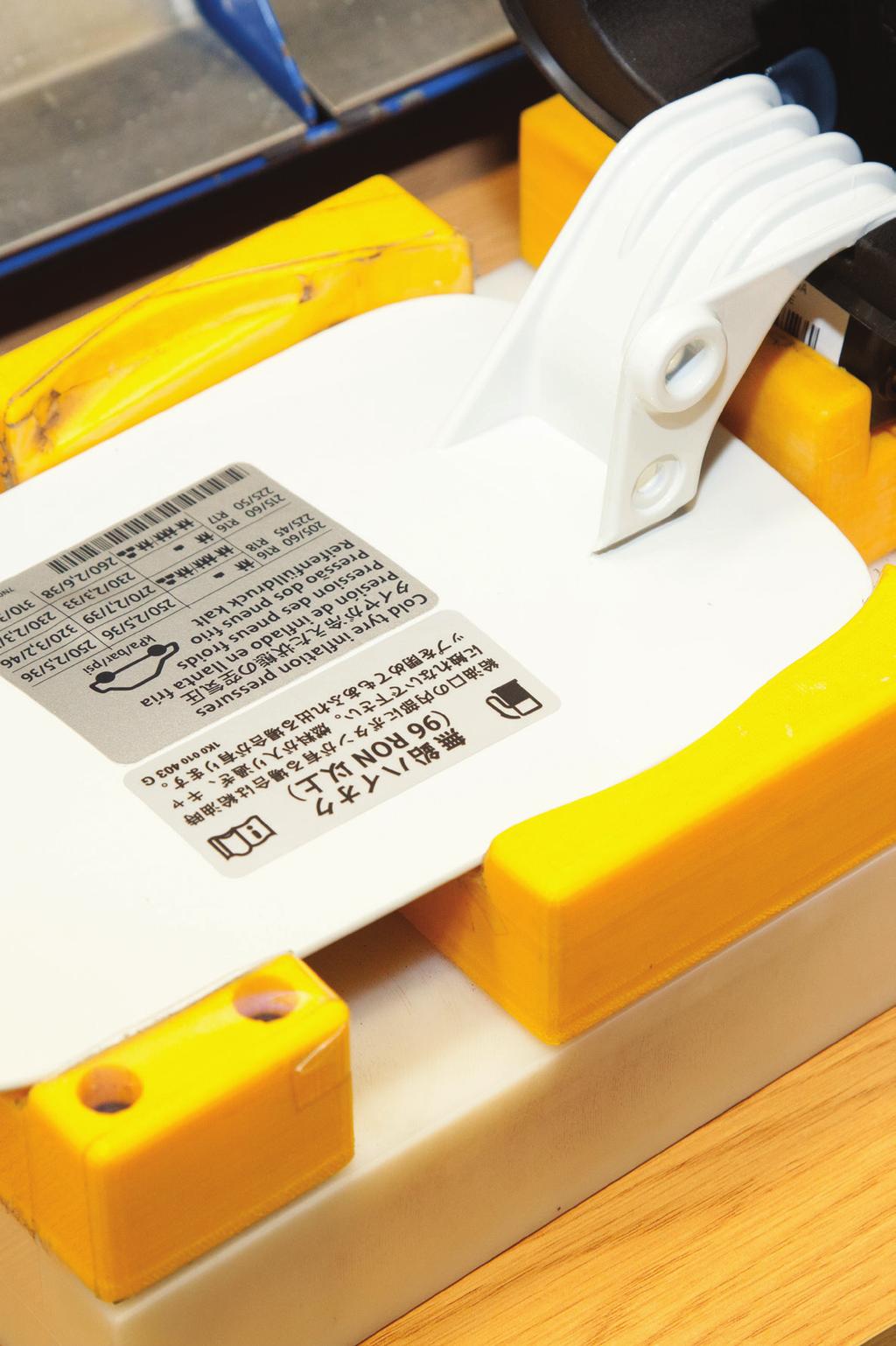

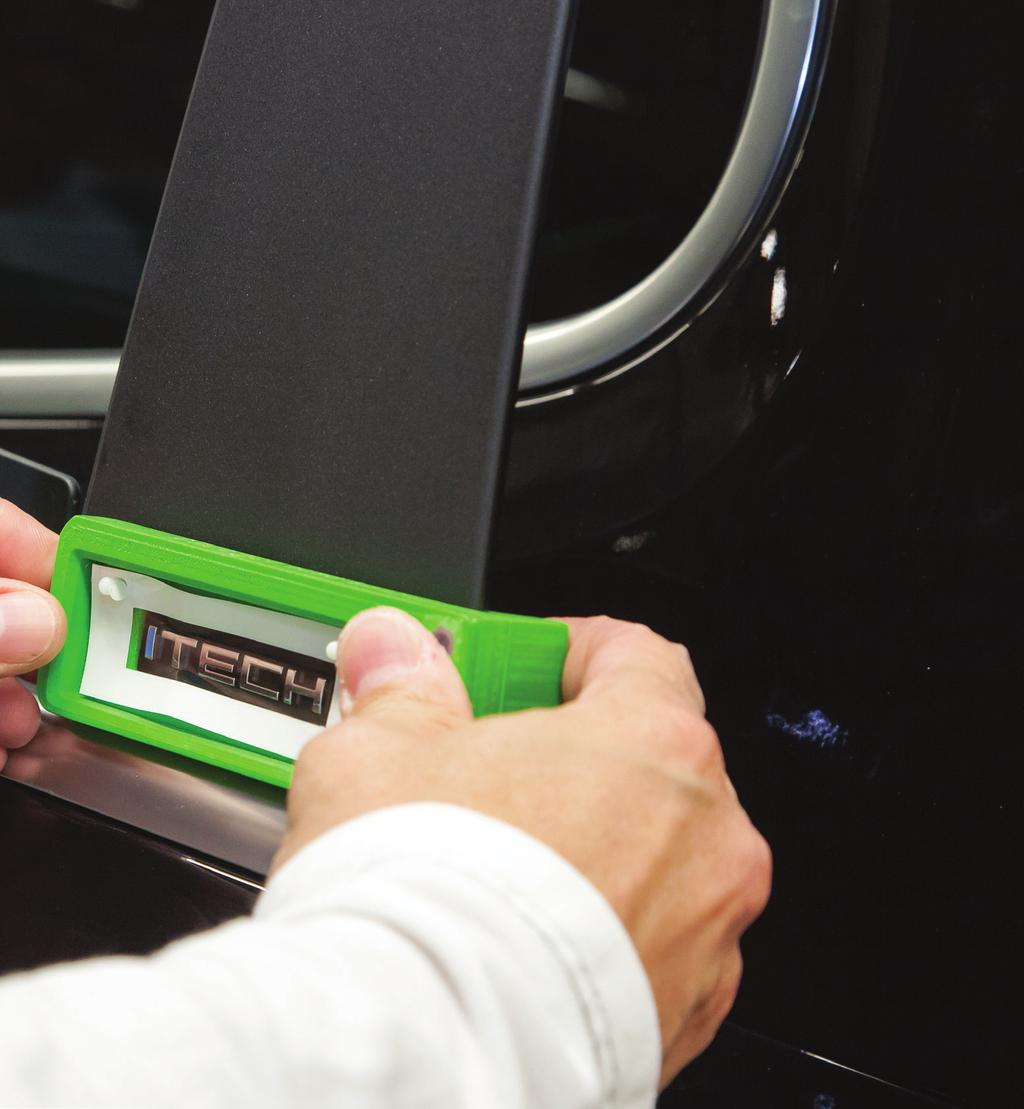

7 Sharan 2.0 emblém zadních výklopných dveří Značky Zajišťuje správné polohování emblému 2.0 TDI opakovaně a efektivně. Externí dodavatelé 3D tiskárny Ultimaker Náklady 400 eur za díl 10 eur za díl Projekt 35 dnů 4 dnů Předem sestavované víko palivové nádrže Součástky Používá se při předběžné montáži uzávěru palivové nádrže; podporuje operátora v průběhu montážního procesu a zabraňuje poškrábání/poškození víka palivové nádrže. Externí dodavatelé 3D tiskárny Ultimaker Náklady 600 eur za díl 12 eur za díl Projekt 49 dnů 7 dnů

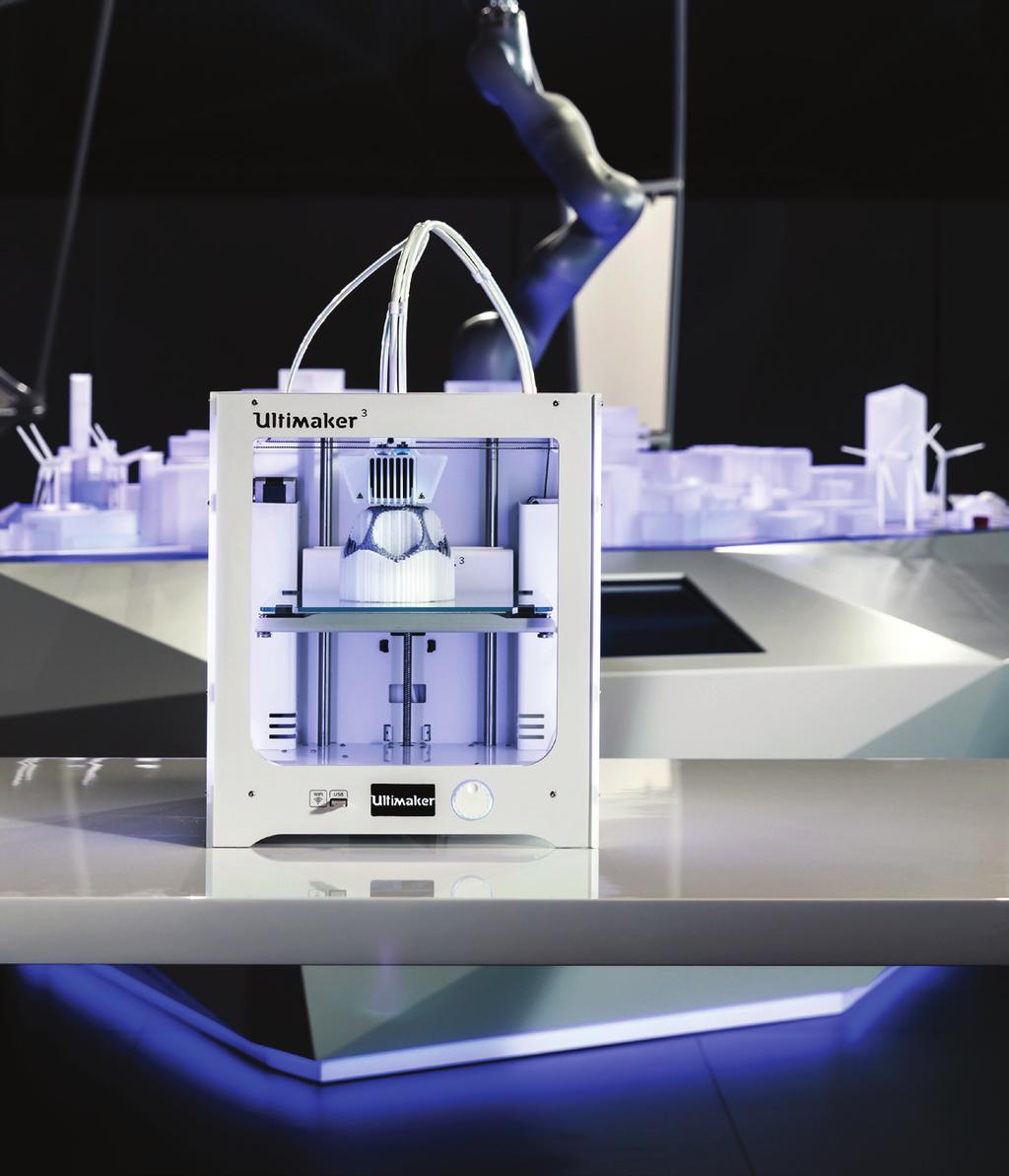

8 Poznejte Ultimaker Stolní 3D tiskárny Ultimaker představují levnou a účinnou alternativu průmyslové výroby. Uživatelsky přívětivé ovládání je zpřístupňuje všem uživatelům, pokročilé zaškolování není nutné. Dopřejte si 3D výtisky v průmyslové kvalitě i bezproblémovou údržbu, podpoří vaše podnikání. Ultimaker 3 přináší přesnost, komplexnost a důslednost Díky bezproblémovému hardwaru, softwaru a začlenění materiálů umožňují Ultimaker 3 a Ultimaker 3 Extended návrhářům, konstruktérům i výrobcům inovovat zcela novým způsobem. Vytvářejte složité tvary a ohromující konstrukční návrhy s nejspolehlivější dvojicí extruderů na trhu. Vyšší provozuschopnost, rychlejší změny Vzdálený 3D tisk a připojení Ultimaker 3 je navržen pro vysokou provozuschopnost, rychlé přechody mezi úlohami a spolehlivé výstupy v průmyslové kvalitě. Vlastní geometrie vnitřní dutiny trysky odpovídá danému materiálu pro vysoce kvalitní výstup. Vyměnitelné extrudery Print Cores umožňují přepínat mezi materiály během několika vteřin. Barevné LED na extruderech intuitivně upozorňují uživatele, je-li vyžadována interakce. Integrovaná podpora Wi-Fi umožňuje bezdrátový přístup a monitorování více uživatelům. Odesílejte tiskové projekty snadno a rychle do svého Ultimakeru 3 přes Wi-Fi nebo Ethernet. Ethernet a USB připojení zajišťují nepřetržitou konektivitu. Monitorujte na dálku a živě kteroukoli fázi vašeho 3D tiskového projektu prostřednictvím kamerky Ultimakeru 3 přes Wi-Fi síť. Úplná svoboda navrhování Vytvářejte složité tvary díky nejspolehlivější sestavě dvou extruderů na trhu.. Kombinace konstrukčních materiálů průmyslové kvality s podporami rozpustnými ve vodě. Konzistentní, vysoce kvalitní výsledky s jedinečným automatickým systémem zvedání trysky. Otevřený systém tiskových strun umožňuje otestovat novinky na trhu či třeba vyrobit si řešení podle vlastních požadavků. Ucelený ekosystém 3D tisku Užijte si hladce propojeného 3D tiskového prostředí, kde hardware, software i materiály spolupracují v dokonalé harmonii. Vestavěný systém identifikace materiálů pomůže nastavit vše hned napoprvé. Optimalizované profily aplikace Cura automaticky přizpůsobí nastavení pro každý extruder i materiál. Nový systém aktivního vyrovnání podložky zajišťuje lepší přilnavost k podkladu a přesnější vyrovnání.

9 Parametry Ultimaker 3 a Ultimaker 3 Extended Parametry tiskárny a tisku Technologie Tisková hlava Tiskový objem Průměr tiskové struny Výška vrstvy Přesnost v osách X, Y a Z Rychlost pojezdu tiskové hlavy Rychlost 3D tisku Tisková podložka Teplota tiskové podložky Vyrovnání tiskové podložky Materiály Průměr trysky Teplota trysky Doba zahřívání trysky Doba zahřívání tiskové podložky Provozní hlučnost Rozpoznání materiálu Konektivita Monitorování Levá tryska: Pravá tryska: Dvoumateriálově: Fused Deposition Modeling (FDM) Tisková hlava s dvojicí extruderů a unikátním automatickým systémem zvedaní trysky a výměny extruderů 215 x 215 x 200 mm 215 x 215 x 300 mm 215 x 215 x 200 mm 215 x 215 x 300 mm 197 x 215 x 200 mm 197 x 215 x 300 mm 2.85 mm 0.40 mm tryska: mikrometrů 0.80 mm tryska: mikrometrů 12.5, 12.5, 2.5 mikrometrů mm/s 0.40 mm tryska: up to 16 mm³/s 0.80 mm tryska: up to 24 mm³/s Vytápěná skleněná tisková podložka ºC Aktivní vyrovnávání Nylon, PLA, ABS, CPE, CPE+, PC, TPU 95A, PP, PVA 0.40 mm, 0.80 mm ºC < 2 min < 4 min (20 - > 60 ºC) 50 dba Rozpoznávání materiálů s NFC skenerem Wi-Fi, LAN, USB port Fyzické rozměry Rozměry Rozměry (vč. bovdenu a držáku cívek) Čistá hmotnost Přepravní hmotnost Rozměry přepravního balení 342 x 380 x 389 mm 342 x 380 x 489 mm 342 x 505 x 588 mm 342 x 505 x 688 mm 10,6 kg 11,3 kg 15,5 kg 16,8 kg 400 x 395 x 590 mm 400 x 395 x 690 mm Požadavky na napájení Vstup Výstup V 4 A, Hz max. 221 W 24 V (stejnosměrný); 9.2 A Nároky na okolní prostředí Provozní teplota prostředí Mimoprovozní teplota prostředí ºC, 10-90% relativní vlhkost bez kondenzace Viz specifikace materiálů pro optimální podmínky 0-32 ºC Software Dodávaný software Podporované operační systémy Formáty souborů Cura, náš bezplatný software pro přípravu 3D tisku macos, Windows a Linux STL, OBJ, X3D, a 3MF G a GCODE BMP, GIF, JPG, a PNG

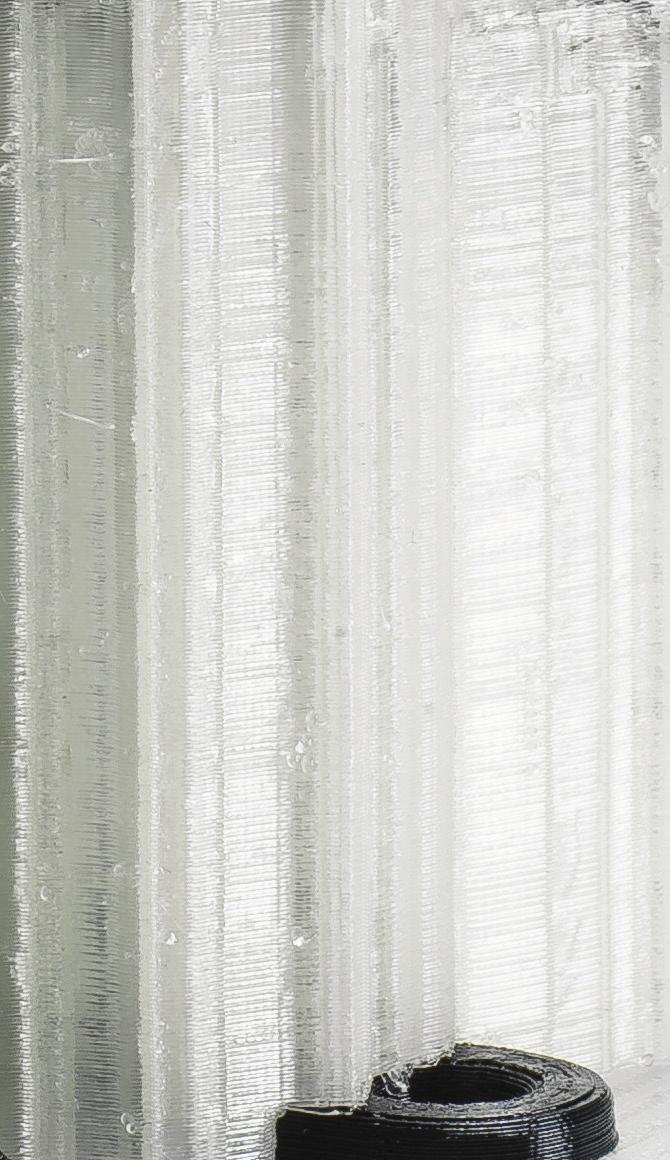

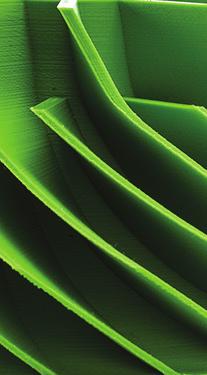

10 Svoboda navrhování s materiály průmyslové kvality Rozsah nabídky materiálů od Ultimakeru umožňuje dosahovat vynikajících výsledků. Optimalizované profily v aplikaci Cura přinášejí ta nejlepší nastavení tisku pro daný materiál a rozlišují, který extruder a materiál právě používáte. Otevřený systém tiskových strun vám umožňuje experimentovat s novými materiály a testovat nejčerstvější přírůstky na trhu. ABS: Tvrdé a odolné ABS (akrylonitrilbutadienstyren) je odolné proti nárazu, rozměrově stabilní a zvládá teploty až do 85 C. Je dobrou volbou pro mechanické díly. PVA: Rozpustné ve vodě Naše PVA (polyvinylalkohol) je ve vodě rozpustný podpůrný materiál určený pro tisk složitých tvarů při dvoumateriálovém tisku spolu s PLA nebo Nylonem. Nylon: Otěruvzdorný a trvanlivý Náš Nylon (polyamid) je pevný, odolný proti otěru, trvanlivý a navržený s ohledem na pružnost i nízkou citlivost vůči vlhkosti. CPE: Chemicky odolné a houževnaté CPE (kopolyesterové) materiály jsou chemicky odolné, pevné a tvarově stabilní. CPE+ zvládá teploty až do 100 C. TPU 95A: Odolné vůči opotřebení a otěru S tvrdostí Shore-A 95 a protažením až o 580 % při přetržení je naše TPU (termoplastický polyuretan) částečně pružné, trvanlivé a chemicky odolné. PC: Silný, tvrdý a tepelně odolný PC (polykarbonát) nabízí vynikající kvalitu tisku, teplotní odolnost až do 110 C, mechanickou pevnost a tuhost. PLA: Rychlé, bezpečné PLA (kyselina mléčná) je ideální pro rychlý a spolehlivý tisk dílů a prototypů, umožňuje dosahovat vynikající kvality povrchu. PP: Průhledný a trvanlivý Ultimaker PP (polypropylen) je trvanlivý. Má vysokou houževnatost, výjimečnou odolnost proti únavě a nízké tření.

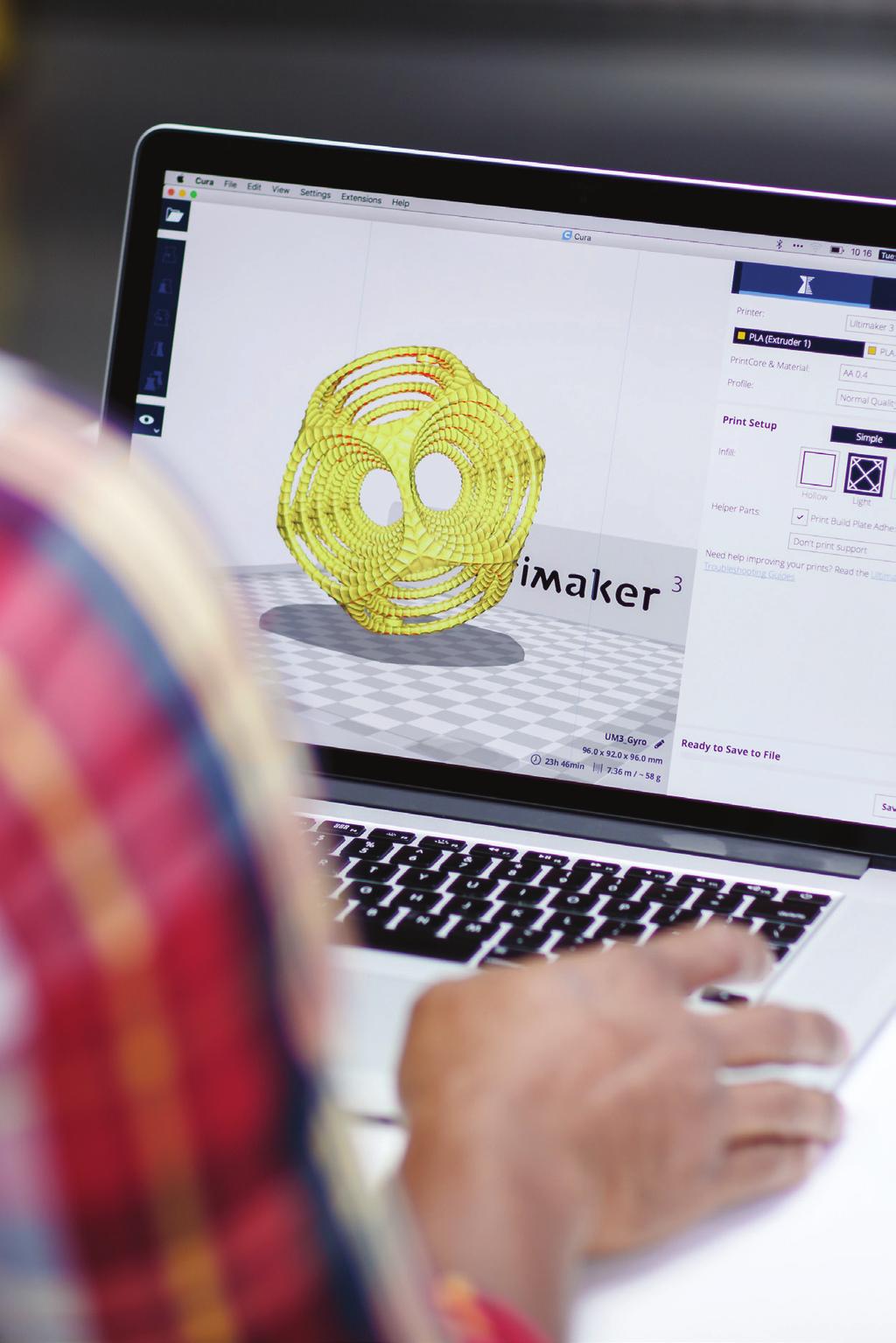

11 Aplikace Cura Nejpokročilejší software pro 3D tiskárny na světě Náš bezplatný, otevřený software pro přípravu tisku (slicer) vám pomůže trvale dosahovat působivých výtisků. Rozsáhle otestované, předem nastavené profily aplikace Cura nabízejí bezproblémový 3D tisk, automaticky upravují nastavení pro každý materiál a extruder (Print Core). Díky našemu otevřenému a pružnému řešení můžete upravovat potřebné hodnoty a vychutnávat si 3D tisk přizpůsobený na míru vašim potřebám. Specializovaná podpora od Ultimakeru Staráme se. Školíme. Spolupracujeme. Věříme v kvalitu dodávek bez výjimek. Špičkové 3D tiskárny a software od Ultimakeru jsou dodávány s doživotní technickou podporou a zákaznickým servisem, kdykoli je budete potřebovat. Naši specializovaní servisní partneři prokazují oborové i technické znalosti a poskytují kvalifikovanou podporu ve vašem vlastním jazyce a časovém pásmu. Díky celosvětové síti odborně vyškolených, oficiálně certifikovaných servisních partnerů přinášíme zákazníkům tu nejlepší možnou podporu. Místní záruka Znamená, že jste dobře chráněni. Odborná pomoc Všichni naši prodejci jsou vyškolení a certifikovaní. Rychlá odezva Během 24 hodin. Oficiální díly skladem Vždy skladem, takže nemusíte čekat. Praktická nastavení Dvě stovky nastavení zajišťují vynikající výsledky i s možností tisknout více objektů s různými nastaveními pro každý zvlášť. Optimalizované profily Rozsáhle otestované, optimalizované profily pro materiály od Ultimakeru a navíc dvoumateriálový 3D tisk zaručují bezproblémový provoz. Snadno přizpůsobitelné Otestujte novinky na trhu, vylaďte si nastavení tisku speciálně pro svůj model a uložit upravené tiskové profily odpovídající vašim požadavkům. Hladký dvoumateriálový 3D tisk Optimalizované profily aplikace Cura automaticky přizpůsobí nastavení pro každý extruder i materiál. Ucelený ekosystém přináší lepší uživatelský komfort a ty nejlepší výsledky za všech okolností.
