Solární systém. Hilti Solární systém. Hilti. Splní nejvyšší nároky.

Transkript

1 Solární systém Hilti Solární systém Hilti. Splní nejvyšší nároky.

2 Solární systém Nainstalujte své fotovoltaické panely pomocí Hilti montážních prvků Všechny potřebné prvky k dispozici. Jednoduchá a bezproblémová instalace. Zákaznické linky CZ SK Stránky Hilti Online

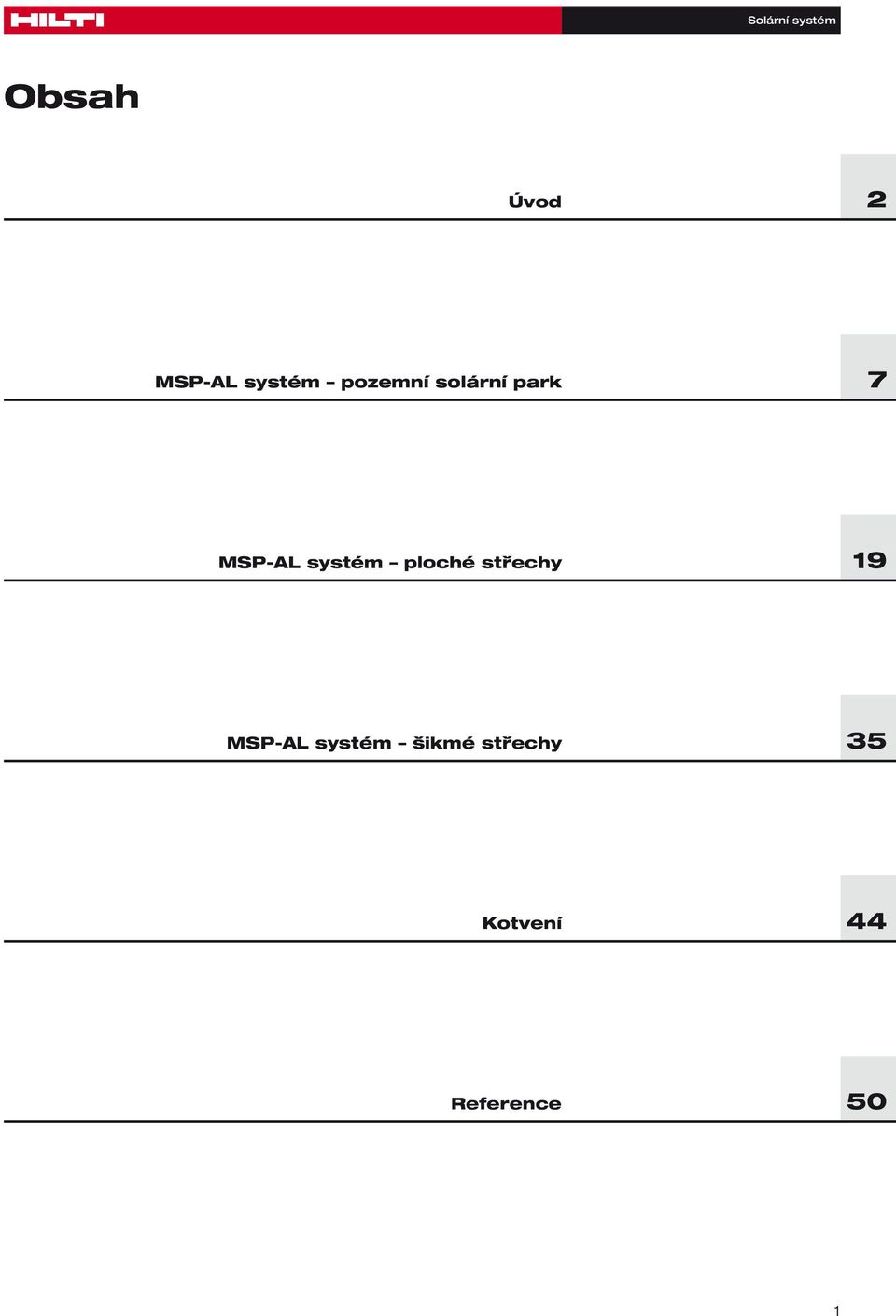

3 Solární systém Obsah Úvod 2 MSP-AL systém pozemní solární park 7 MSP-AL systém ploché střechy 19 MSP-AL systém šikmé střechy 35 Kotvení 44 Reference 50 1

4 Solární systém Hilti. Specialista na velké projekty sloužící pro využívání solární energie. Společnost Hilti se specializuje na nosné konstrukce fotovoltaických panelů a nabízí své zkušenosti v těchto oblastech: návrh technického řešení upevnění solárních kolektorů odborné školení Hilti montážních systémů a kotvící techniky flexibilita a poradenství přímo na stavbě podle potřeb klienta profesionální přístup, spolehlivost a řešení na míru pro velké projekty Řízení velkých projektů vyžaduje profesionální nasazení, které vám Hilti nabízí na nejvyšší úrovni. Koordinátoři velkých projektů vám poskytnou poradenství již od počáteční fáze návrhu projektu až po instalaci konkrétních vybraných produktů na místě. Tento Hilti systémový přístup koordinuje veškeré zdroje společnosti Hilti, které můžete potřebovat: výpočty technické kanceláře, předpokládané logistické potřeby, individuální péči a případné vyzkoušení nejvhodnějších materiálů společnosti Hilti v praxi. 2

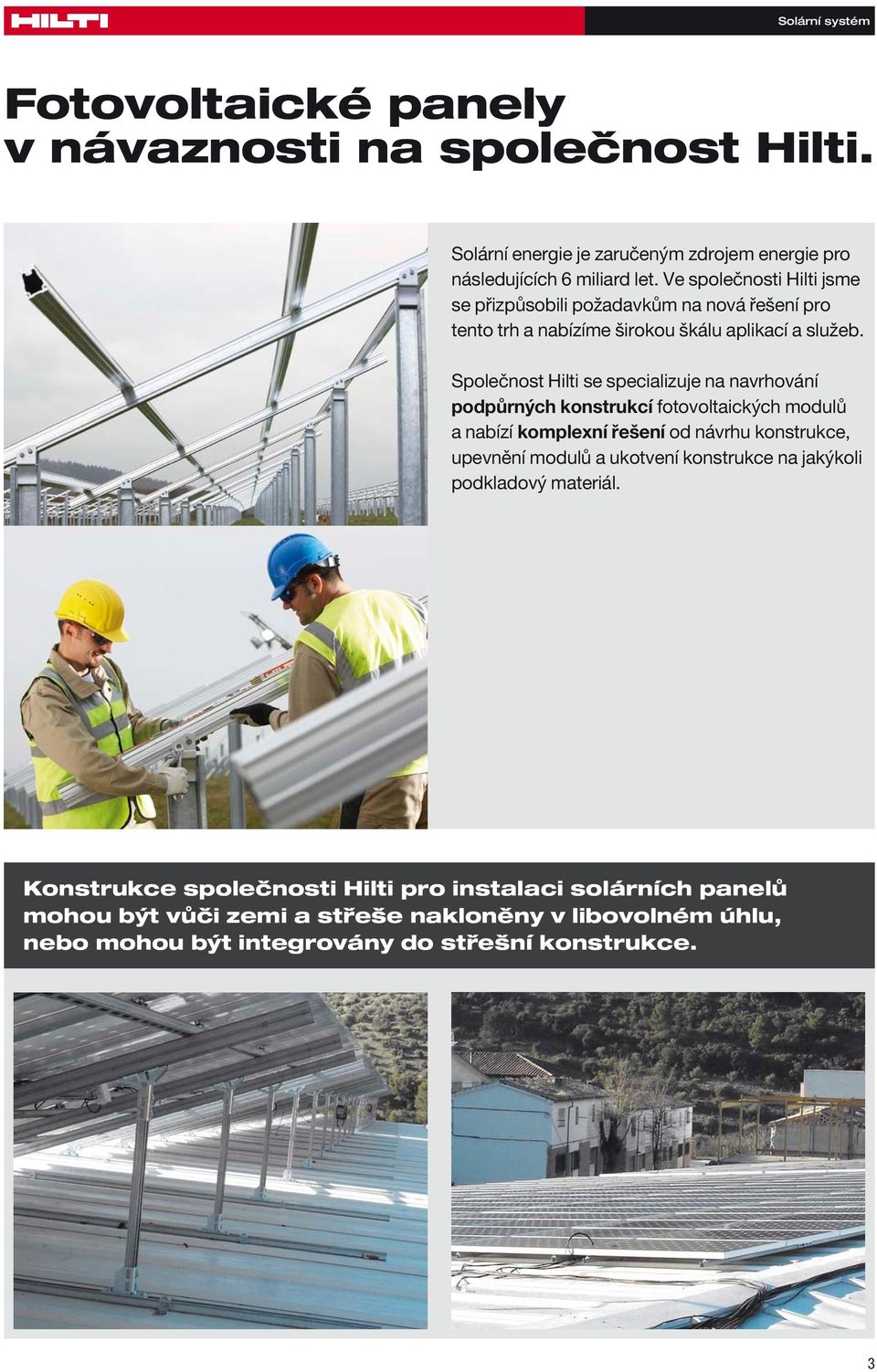

5 Solární systém Fotovoltaické panely v návaznosti na společnost Hilti. Solární energie je zaručeným zdrojem energie pro následujících 6 miliard let. Ve společnosti Hilti jsme se přizpůsobili požadavkům na nová řešení pro tento trh a nabízíme širokou škálu aplikací a služeb. Společnost Hilti se specializuje na navrhování podpůrných konstrukcí fotovoltaických modulů a nabízí komplexní řešení od návrhu konstrukce, upevnění modulů a ukotvení konstrukce na jakýkoli podkladový materiál. Konstrukce společnosti Hilti pro instalaci solárních panelů mohou být vůči zemi a střeše nakloněny v libovolném úhlu, nebo mohou být integrovány do střešní konstrukce. 3

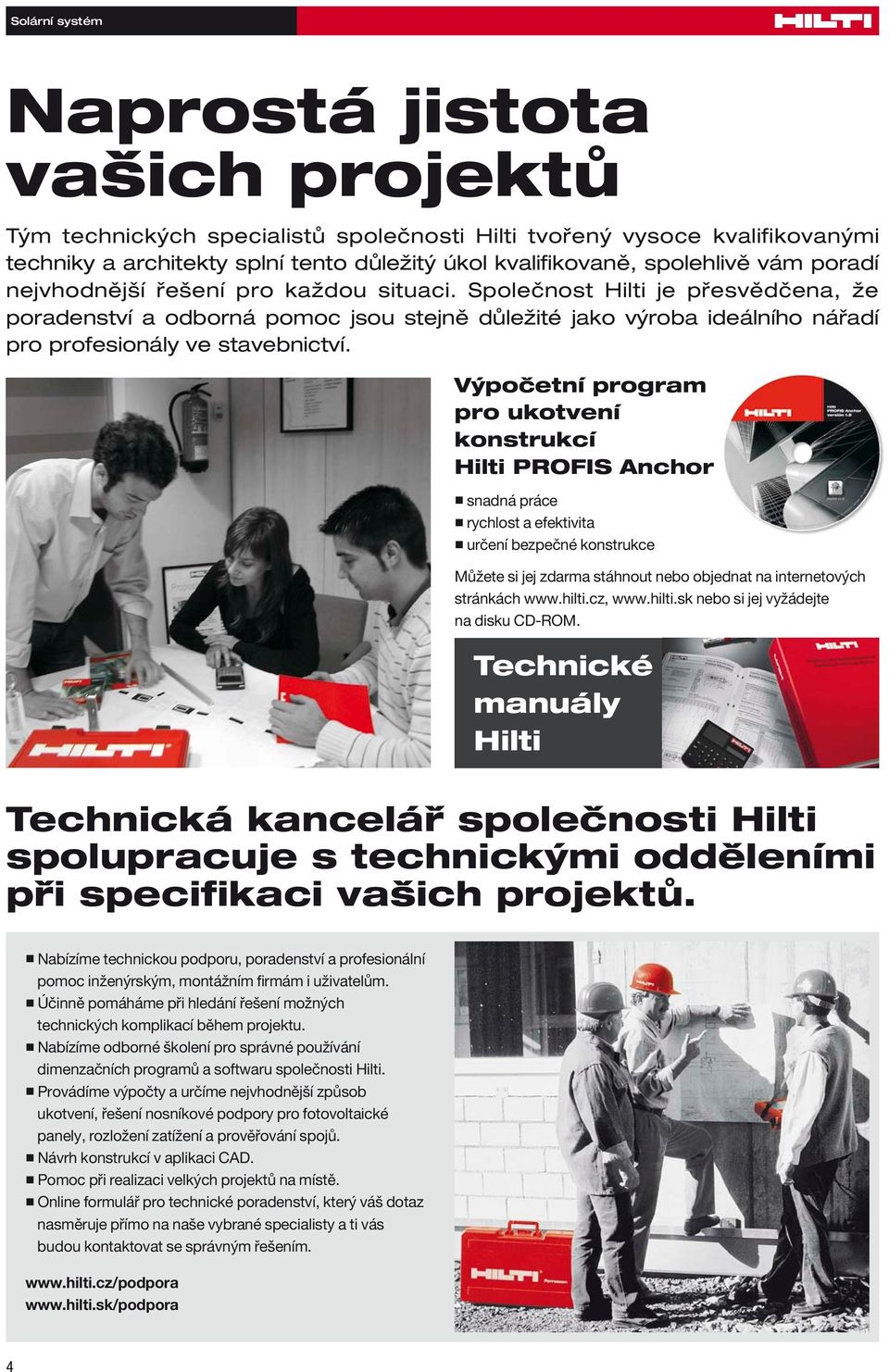

6 Solární systém Naprostá jistota vašich projektů Tým technických specialistů společnosti Hilti tvořený vysoce kvalifikovanými techniky a architekty splní tento důležitý úkol kvalifikovaně, spolehlivě vám poradí nejvhodnější řešení pro každou situaci. Společnost Hilti je přesvědčena, že poradenství a odborná pomoc jsou stejně důležité jako výroba ideálního nářadí pro profesionály ve stavebnictví. Výpočetní program pro ukotvení konstrukcí Hilti PROFIS Anchor snadná práce rychlost a efektivita určení bezpečné konstrukce Můžete si jej zdarma stáhnout nebo objednat na internetových stránkách nebo si jej vyžádejte na disku CD-ROM. Technické manuály Hilti Technická kancelář společnosti Hilti spolupracuje s technickými odděleními při specifikaci vašich projektů. Nabízíme technickou podporu, poradenství a profesionální pomoc inženýrským, montážním firmám i uživatelům. Účinně pomáháme při hledání řešení možných technických komplikací během projektu. Nabízíme odborné školení pro správné používání dimenzačních programů a softwaru společnosti Hilti. Provádíme výpočty a určíme nejvhodnější způsob ukotvení, řešení nosníkové podpory pro fotovoltaické panely, rozložení zatížení a prověřování spojů. Návrh konstrukcí v aplikaci CAD. Pomoc při realizaci velkých projektů na místě. Online formulář pro technické poradenství, který váš dotaz nasměruje přímo na naše vybrané specialisty a ti vás budou kontaktovat se správným řešením

7 Solární systém Počítejte s Hilti, jsme vám nablízku Váš nejlepší spolupracovník Známe vaše potřeby, a to nám umožňuje lépe zorganizovat každý pracovní den a nabízet maximální úroveň služeb. Přizpůsobíme se vašim potřebám Individuální jednání, přímý kontakt se zákazníkem bez prostředníků šetří čas a zvyšuje efektivitu. Společnost Hilti je vám k dispozici Prostřednictvím všech našich prodejních kanálů, na místě stavby, v našich prodejních místech Hilti nebo kdekoli si to přejete. Prodejní místa Hilti Být nablízku se vyplatí. Ve vašem regionu. Celkově 10 prodejen po celém území České republiky a Slovenska. Navštivte nás a objevte více, než čekáte. Okamžitá dostupnost Úpravy produktů na místě Technické a obchodní poradenství Vyzvednutí strojů k opravě Vystavení produktů a zboží, možnost předvedení, poradenství od specializovaných zaměstnanců Dodávky přímo na stavbu Nabízíme dostupnost našich výrobků. Maximální spolehlivost při vyřizování vašich objednávek Rozvoz a dodání na jakékoli místo v České republice Rychlé dodání na vaše pracoviště nebo na místo stavby Flexibilní řešení podle vašich potřeb 5

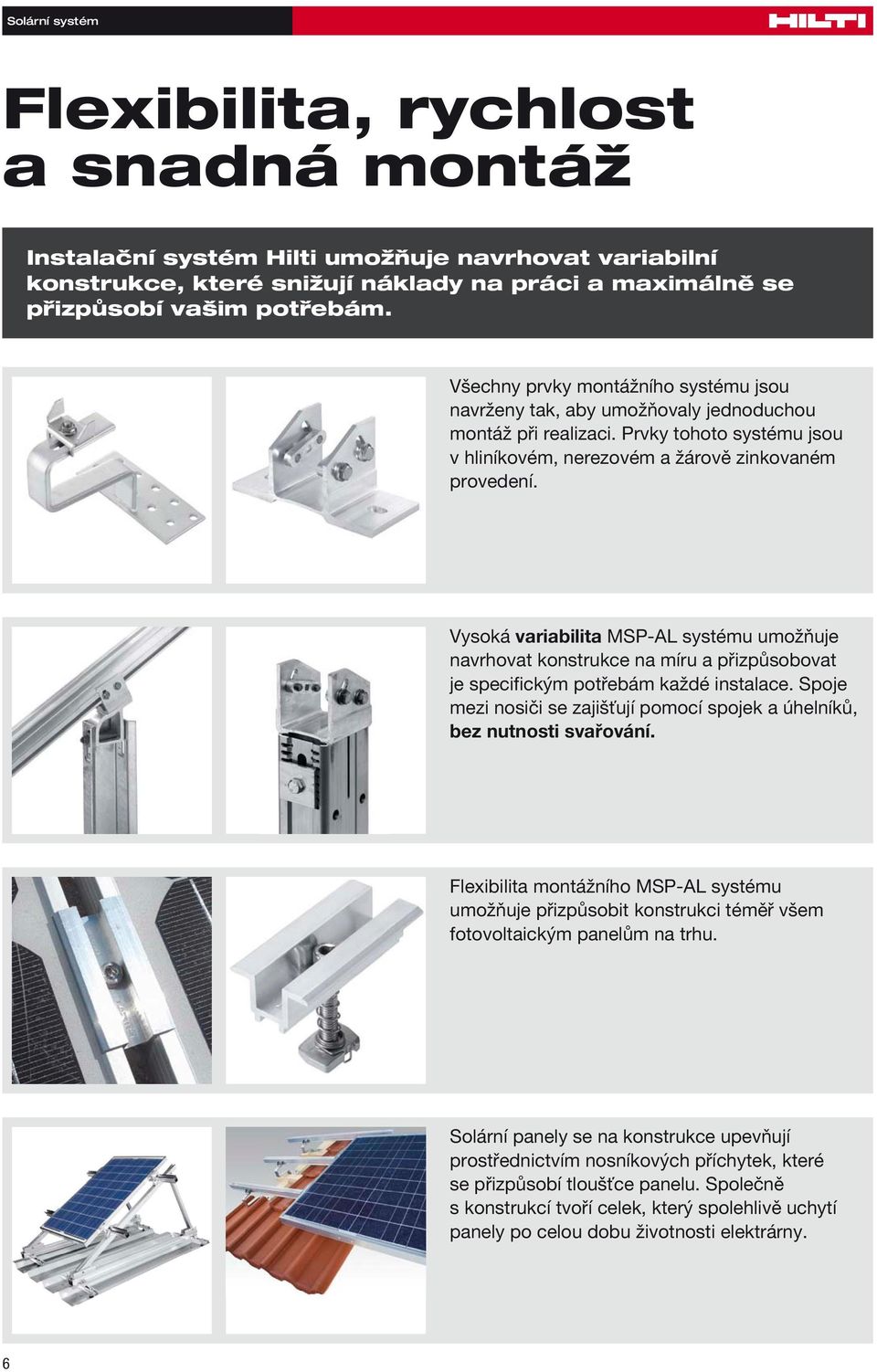

8 Solární systém Flexibilita, rychlost a snadná montáž Instalační systém Hilti umožňuje navrhovat variabilní konstrukce, které snižují náklady na práci a maximálně se přizpůsobí vašim potřebám. Všechny prvky montážního systému jsou navrženy tak, aby umožňovaly jednoduchou montáž při realizaci. Prvky tohoto systému jsou v hliníkovém, nerezovém a žárově zinkovaném provedení. Vysoká variabilita MSP-AL systému umožňuje navrhovat konstrukce na míru a přizpůsobovat je specifickým potřebám každé instalace. Spoje mezi nosiči se zajišťují pomocí spojek a úhelníků, bez nutnosti svařování. Flexibilita montážního MSP-AL systému umožňuje přizpůsobit konstrukci téměř všem fotovoltaickým panelům na trhu. Solární panely se na konstrukce upevňují prostřednictvím nosníkových příchytek, které se přizpůsobí tloušťce panelu. Společně s konstrukcí tvoří celek, který spolehlivě uchytí panely po celou dobu životnosti elektrárny. 6

9 MSP-AL systém pozemní solární park Hilti. Splní nejvyšší nároky.

10 MSP-AL systém pozemní solární park Zarážený profil MSP-HDG-RP Zarážený nosný sloupek pro konstrukci pozemního solárního parku Dostupný v různých délkách 1500 až 3600 mm Přenos síly a momentů díky tvarovaným spojům Žárově zinkované provedení pro zvýšení korozní odolnosti Podélné otvory pro výškovou optimalizaci Materiál: S355 J2 ocel Tloušťka materiálu: 5 mm Povrchová úprava: žárový pozink, min. 45 μm Hmotnost: 10.8 kg/m Standardní délky: 1500, 1800, 2100, 2400, 2700, 3000, 3300, 3600 mm Výšková rektifikace: 30 mm Speciální délky na vyžádání Označení Popis Baleno (ks) Č. výrobku MSP-HDG-RP 1.5 m zarážený profil MSP-HDG-RP 1.8 m zarážený profil MSP-HDG-RP 2.1 m zarážený profil MSP-HDG-RP 2.4 m zarážený profil MSP-HDG-RP 2.7 m zarážený profil MSP-HDG-RP 3.0 m zarážený profil MSP-HDG-RP 3.3 m zarážený profil MSP-HDG-RP 3.6 m zarážený profil

11 MSP-AL systém pozemní solární park Spojovací prvky pro zarážený profil Pro spojení se zaráženým profilem MSP-HDG M12x130 šroub s vroubkovanou integrovanou podložkou Materiál: dle DIN EN ISO ocel, pevnostní třída 8.8 Povrchová úprava: žárový pozink, min. 45 μm Označení Popis Baleno (ks) Č. výrobku MSP-HDG M12x130 šroub ,6 36,6 M M12 HDG zajišťovací matice Materiál: dle DIN EN ocel, pevnostní třída 8.8 Povrchová úprava: žárový pozink, min. 45 μm Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12 HDG zajišťovací matice SW19 12 MSP-HDG-TP vroubkovaná podložka Materiál: ENG-GJMV dle DIN EN 156 Povrchová úprava: žárový pozink, min. 45 μm Hmotnost: 53 g Označení Popis Baleno (ks) Č. výrobku MSP-HDG-TP vroubkovaná podložka ,2 x 12,2 36,6 36,6 7 9

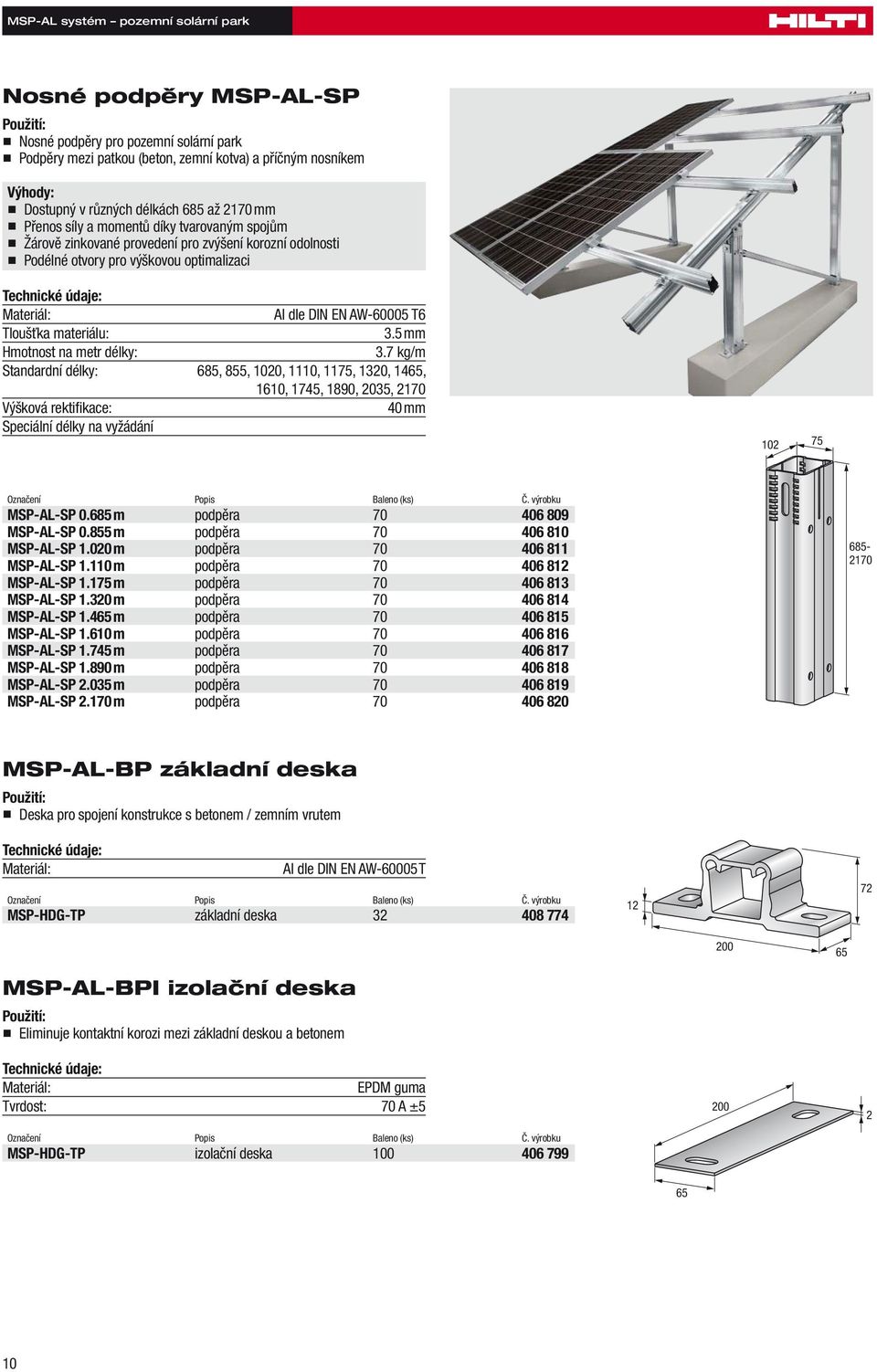

12 MSP-AL systém pozemní solární park Nosné podpěry MSP-AL-SP Nosné podpěry pro pozemní solární park Podpěry mezi patkou (beton, zemní kotva) a příčným nosníkem Dostupný v různých délkách 685 až 2170 mm Přenos síly a momentů díky tvarovaným spojům Žárově zinkované provedení pro zvýšení korozní odolnosti Podélné otvory pro výškovou optimalizaci Materiál: Al dle DIN EN AW T6 Tloušťka materiálu: 3.5 mm Hmotnost na metr délky: 3.7 kg/m Standardní délky: 685, 855, 1020, 1110, 1175, 1320, 1465, 1610, 1745, 1890, 2035, 2170 Výšková rektifikace: 40 mm Speciální délky na vyžádání Označení Popis Baleno (ks) Č. výrobku MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-SP m podpěra MSP-AL-BP základní deska Deska pro spojení konstrukce s betonem / zemním vrutem Materiál: Al dle DIN EN AW T Označení Popis Baleno (ks) Č. výrobku MSP-HDG-TP základní deska MSP-AL-BPI izolační deska Eliminuje kontaktní korozi mezi základní deskou a betonem Materiál: EPDM guma Tvrdost: 70 A ±5 Označení Popis Baleno (ks) Č. výrobku MSP-HDG-TP izolační deska

13 MSP-AL systém pozemní solární park Spojovací prvky pro nosné podpěry Pro spojení se základní deskou M12x100 A2 šroub Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm Utahovací klíč: 19 mm Označení Popis Baleno (ks) Č. výrobku M12x100 A2 šroub M12 M12 A4 zajišťovací matice Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12 A4 zajišťovací matice SW19 12 Pro spojení s nosnou podpěrou M12x130 A2 šroub Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12x130 A2 šroub M12 A4 zajišťovací matice Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12 A4 zajišťovací matice SW19 12 MSP-AL-TP ozubená podložka Materiál: Hmotnost: Al dle DIN EN AW-6005 T6 50 g Označení Popis Baleno (ks) Č. výrobku MSP-AL-TP ozubená podložka

14 MSP-AL systém pozemní solární park Ztužující vzpěra MSP-AL-SC Ztužující vzpěra pro pozemní solární park Diagonální vzpěra mezi předním a zadním nosným sloupkem Pouze jeden šroub na každé straně úchytu V různých délkách Materiál: Hmotnost na metr délky: Standardní délky: Speciální délky na vyžádání Al dle DIN EN AW-6063 T66 (F25) 1.9 kg/m 1555, 1635, 1750, 1765, 1820, 1940 mm 28 Označení Popis Baleno (ks) Č. výrobku MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra MSP-AL-SC m vzpěra Spojovací prvky pro vzpěru Spojovací prvky pro vzpěru mezi přední a zadní nosnou podpěrou M12x130 A2 šroub Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm zadní / 25 Nm přední Utahovací klíč: 19 mm Označení Popis Baleno (ks) Č. výrobku M12x100 A2 šroub M12 M12 A4 zajišťovací matice Materiál: A2-70 nerez dle DIN EN ISO Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12 A4 zajišťovací matice SW

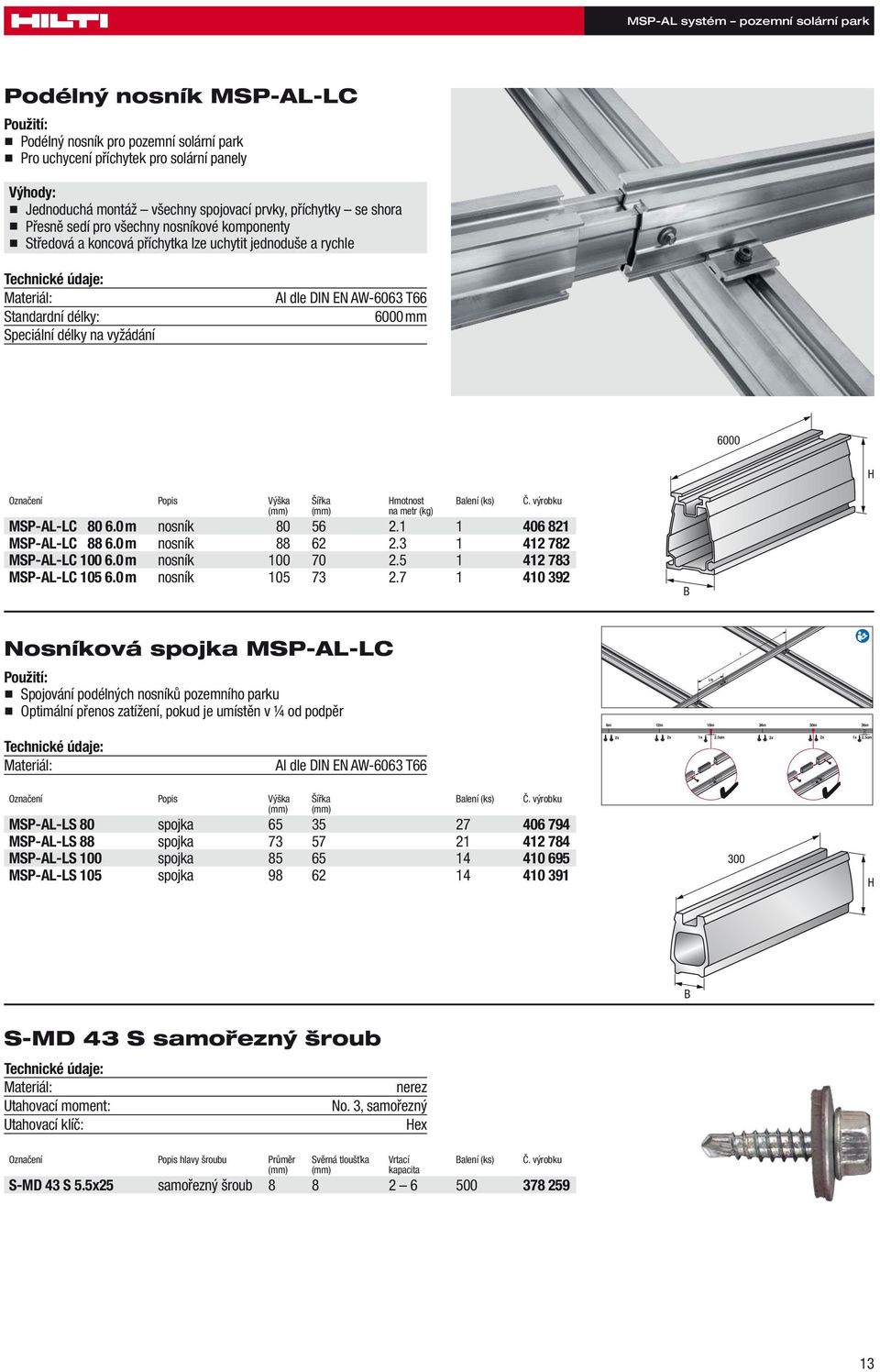

15 MSP-AL systém pozemní solární park Podélný nosník MSP-AL-LC Podélný nosník pro pozemní solární park Pro uchycení příchytek pro solární panely Jednoduchá montáž všechny spojovací prvky, příchytky se shora Přesně sedí pro všechny nosníkové komponenty Středová a koncová příchytka lze uchytit jednoduše a rychle Materiál: Standardní délky: Speciální délky na vyžádání Al dle DIN EN AW-6063 T mm 6000 H Označení Popis Výška Šířka Hmotnost Balení (ks) Č. výrobku (mm) (mm) na metr (kg) MSP-AL-LC m nosník MSP-AL-LC m nosník MSP-AL-LC m nosník MSP-AL-LC m nosník B Nosníková spojka MSP-AL-LC l Spojování podélných nosníků pozemního parku Optimální přenos zatížení, pokud je umístěn v ¼ od podpěr l/4 6m 12m 18m 24m 30m 36m Materiál: Al dle DIN EN AW-6063 T66 2x 2x 1x 2.5cm 2x 2x 1x 2.5cm Označení Popis Výška Šířka Balení (ks) Č. výrobku (mm) (mm) MSP-AL-LS 80 spojka MSP-AL-LS 88 spojka MSP-AL-LS 100 spojka MSP-AL-LS 105 spojka H B S-MD 43 S samořezný šroub Materiál: Utahovací moment: Utahovací klíč: nerez No. 3, samořezný Hex Označení Popis hlavy šroubu Průměr Svěrná tloušťka Vrtací Balení (ks) Č. výrobku (mm) (mm) kapacita S-MD 43 S 5.5x25 samořezný šroub

16 MSP-AL systém pozemní solární park Příčný nosník MSP-AL-TC Příčný nosník pro pozemní solární park Pro uchycení podélných nosníků a spojení s nosnou podpěrou Jednoduchá a rychlá montáž Přesně sedí pro všechny nosníkové komponenty Ve třech standardizovaných délkách Materiál: Hmotnost na metr délky: Standardní délky: Speciální délky na vyžádání Al dle DIN EN AW-6063 T kg/m 2800, 3000, 3300 mm Označení Popis Baleno (ks) Č. výrobku MSP-AL-TC 2.8 m nosník MSP-AL-TC 3.0 m nosník MSP-AL-TC 3.3 m nosník Křížová svorka MSP-AL-XC Pro spojení podélných a příčných nosníků Předmontovaná svorka bez dodatečných částí Přesně sedí pro příčný nosník vložit, otočit a posunout do pozice Rychlý a bezpečný jednoduchý a účinný spoj přes hranu podélného nosníku Materiál: Šroub: Délka šroubu: Utahovací moment: Utahovací klíč: Al dle DIN EN AW-6063 T66 M8 25 mm 20 Nm imbus 6 mm Označení Popis Baleno (ks) Č. výrobku MSP-AL-XC svorka

17 MSP-AL systém pozemní solární park Zemní konektor MSP-AL-GC Pro instalaci pozemního solárního parku na betonové základy Uchycení příčného nosníku k zemi (betonu) Oválné otvory pro kotvení umožní přizpůsobení uchycení dle potřeby Sedí přesně do příčného nosníku jednoduše pomocí předutaženého šroubu přímo do drážek nosníku Materiál: Šroub: Délka šroubu: Utahovací moment: Utahovací klíč: Al dle DIN EN AW-6063 T66 M10 20 mm 30 Nm 15 mm 95 Označení Popis Baleno (ks) Č. výrobku MSP-AL-GC zemní konektor Izolační podložka MSP-AL-GCI Prevence kontaktní koroze na zemním konektoru Materiál: EPDM guma Tvrdost: 70 podle Shorea A± Označení Popis Baleno (ks) Č. výrobku MSP-AL-GCI izolační podložka

18 MSP-AL systém pozemní solární park Základní konektor MSP-AL-BC Pro spojení příčného nosníku s nosnou podpěrou Předmontovaný bez dodatečných částí Sedí přesně do příčného nosníku jednoduše pomocí předutaženého šroubu přímo do drážek nosníku Umožňuje výškovou rektifikaci Materiál: Utahovací moment: Utahovací klíč: Al dle DIN EN AW-6063 T66 30 Nm 15 mm Označení Popis Baleno (ks) Č. výrobku MSP-AL-BC základní konektor Komfortní konektor MSP-AL-CC Pro spojení příčného nosníku s nosnou podpěrou Předmontovaný bez dodatečných částí Sedí přesně do příčného nosníku jednoduše pomocí předutaženého šroubu přímo do drážek nosníku Umožňuje výškovou a směrovou rektifikaci 82 Materiál: Utahovací moment: Utahovací klíč: Al dle DIN EN AW-6063 T66 30 Nm 15 mm 190 Označení Popis Baleno (ks) Č. výrobku MSP-AL-CC komfortní konektor

19 MSP-AL systém pozemní solární park Vsazený profil MSP-HDG-CI Pro pozemní solární parky založené na mikropilotech Dodáváno v různých délkách Žárově zinkované provedení pro optimální korozní odolnost Materiál: Tloušťka: Povrchová úprava: Hmotnost na metr délky: Standardní délky: Speciální délky na vyžádání S355 J2 ocel 3 mm žárový pozink, min. 45 μm 6.5 kg/m 800, 1200, 1500, 1800, 2200, 2500 mm 126 Označení Popis Baleno (ks) Č. výrobku MSP-HDG-CI 0.8 m vsazený profil MSP-HDG-CI 1.2 m vsazený profil MSP-HDG-CI 1.5 m vsazený profil MSP-HDG-CI 1.8 m vsazený profil MSP-HDG-CI 2.2 m vsazený profil MSP-HDG-CI 2.5 m vsazený profil Spojovací prvky pro vsazený profil Spojovací prvky pro vsazený profil M12x110 A2 šroub Materiál: pevnostní ocel 8.8 dle DIN EN ISO Povrchová úprava: žárový pozink, min. 45 μm Utahovací moment: 50 Nm Utahovací klíč: 19 mm M12 Označení Popis Baleno (ks) Č. výrobku M12x110 HDG šroub M12 A4 zajišťovací matice Materiál: dle DIN EN , pevnostní ocel 8.8 Povrchová úprava: žárový pozink, min. 45 μm Utahovací moment: 50 Nm Utahovací klíč: 19 mm Označení Popis Baleno (ks) Č. výrobku M12 HDG zajišťovací matice SW19 M

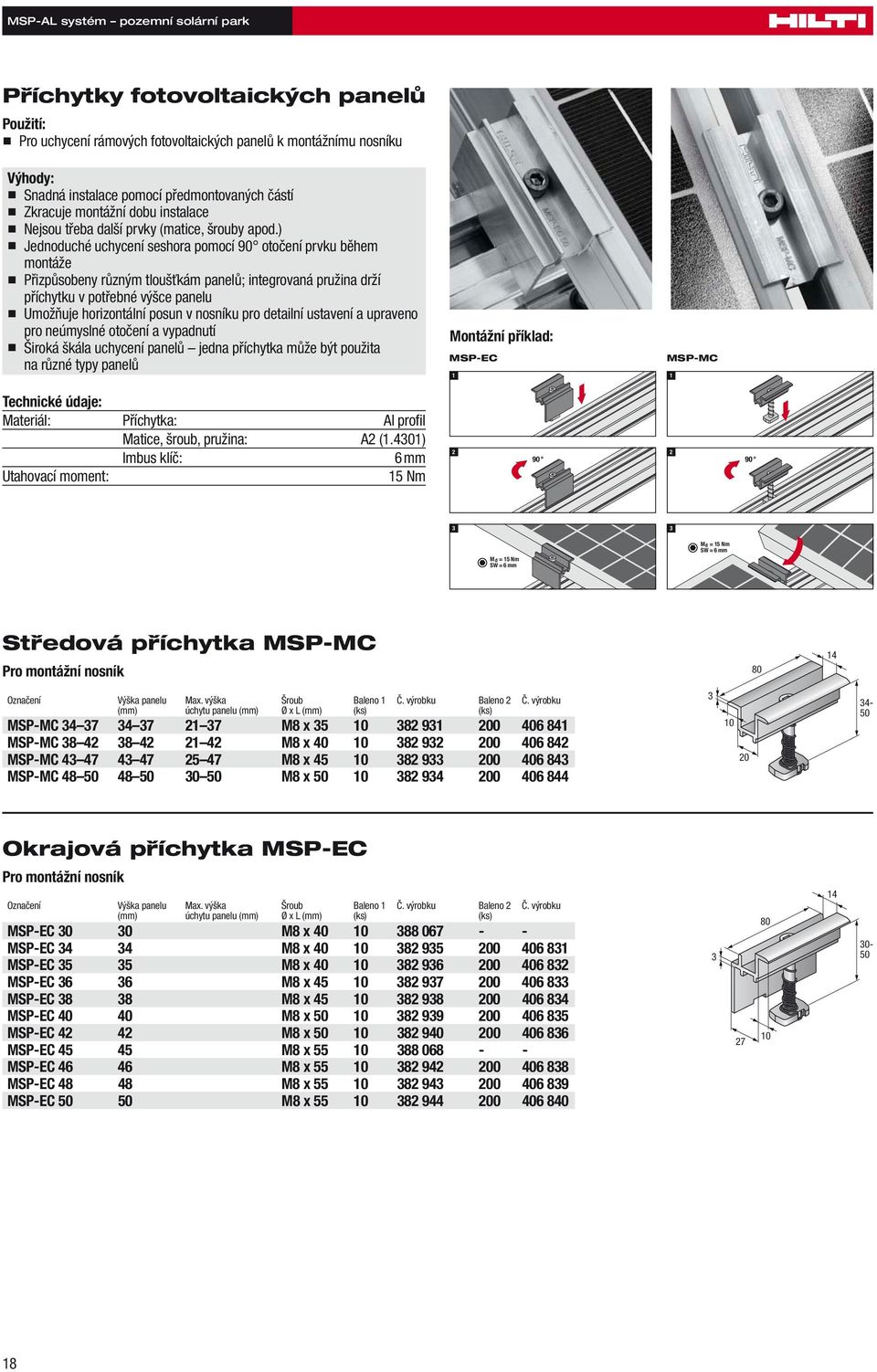

20 MSP-AL systém pozemní solární park Příchytky fotovoltaických panelů Pro uchycení rámových fotovoltaických panelů k montážnímu nosníku Snadná instalace pomocí předmontovaných částí Zkracuje montážní dobu instalace Nejsou třeba další prvky (matice, šrouby apod.) Jednoduché uchycení seshora pomocí 90 otočení prvku během montáže Přizpůsobeny různým tloušťkám panelů; integrovaná pružina drží příchytku v potřebné výšce panelu Umožňuje horizontální posun v nosníku pro detailní ustavení a upraveno pro neúmyslné otočení a vypadnutí Široká škála uchycení panelů jedna příchytka může být použita na různé typy panelů Montážní příklad: MSP-EC 1 MSP-MC 1 Materiál: Příchytka: Al profil Matice, šroub, pružina: A2 (1.4301) Imbus klíč: 6 mm Utahovací moment: 15 Nm Md = 15 Nm SW = 6 mm Md = 15 Nm SW = 6 mm Středová příchytka MSP-MC Pro montážní nosník Označení Výška panelu Max. výška Šroub Baleno 1 Č. výrobku Baleno 2 Č. výrobku (mm) úchytu panelu (mm) Ø x L (mm) (ks) (ks) MSP-MC M8 x MSP-MC M8 x MSP-MC M8 x MSP-MC M8 x Okrajová příchytka MSP-EC Pro montážní nosník Označení Výška panelu Max. výška Šroub Baleno 1 Č. výrobku Baleno 2 Č. výrobku (mm) úchytu panelu (mm) Ø x L (mm) (ks) (ks) MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x

21 MSP AL systém ploché střechy Hilti. Splní nejvyšší nároky.

22 MSP AL systém plochá střecha Závitořezný šroub do oceli MSP-STS 8/M10 Pro bezpečné spojení mezi nosnou konstrukcí střechy a konstrukcí pro fotovoltaické panely. npro spojení roznášecího prvku nebo destičky ninstalace do ocelových konstrukcí nschopné přenést zatížení do ocelových konstrukcí ndostupné v různých délkách dle typu střech nhex. hlava pro jednoduchou montáž MSP-STS 8/M10 Materiál Nerez Těsnění EPDM Šroub Hex., klíč č. 5 Podložka 25 mm! Délka závitořezné části šroubu L2 Délka závitové části šroubu L1 Průměr horního závitu D1 Průměr spodního závitu D2 Hmotnost Označení Prodejní množství 100 mm 70 mm 10 mm 8 mm 101 g závitořezný šroub MSP-STS 8/M ks mm 70 mm 10 mm 8 mm 108 g závitořezný šroub MSP-STS 8/M ks mm 70 mm 10 mm 8 mm 114 g závitořezný šroub MSP-STS 8/M ks mm 70 mm 10 mm 8 mm 128 g závitořezný šroub MSP-STS 8/M ks Č. výrobku 20

23 MSP AL systém plochá střecha Distanční prvek MSP-BS Podpora pro MSP-STS závitořezný šroub do ocelových konstrukcí a pod trapézový plech. npoužíváno ve spojení se závitořezným šroubem ninstalace do ocelových konstrukcí npomáhá lépe dosáhnout a optimalizuje přenos požadovaných zatížení Materiál MSP-BS Aluminium EN AW-6063 T66 Délka Vnější průměr Vnitřní průměr Hmotnost Označení Prodejní množství Č. výrobku 750 mm 19,5 mm 10,5 mm 440 g Podtrapézová výztuha MSP-BS 10 ks

24 MSP AL systém plochá střecha Roznášecí prvek MSP-BR Různé typy roznášecích prvků pro upevnění fotovoltaické konstrukce nad trapézový střešní plášť. npoužíváno ve spojení s křížovou svorkou a uchycením střešního trojúhelníku nupevněno střešními vruty do dřeva do krokví nebo závitořeznými šrouby do oceli noptimalizováno pro statiku budov s různými vzdálenostmi nosných konstrukcí nširoká škála použití - vhodné pro většinu běžných typů nnosníkové příchytky - rychle upevnitelné na roznášecí prvek nhliníkový materiál - vysoká odolnost vůči korozi Materiál MSP-BR Aluminium EN AW-6063 T Číslo Délka B1 B2 Výška Hmotnost Označení Prodejní množství mm 42 mm 37 mm 26 mm 270 g Roznášecí prvek MSP-BR2-L ks mm 42 mm 37 mm 26 mm 390 g Roznášecí prvek MSP-BR2-L ks mm 42 mm 93 mm 26 mm 600 g Roznášecí prvek MSP-BR4-L ks Č. výrobku 22

25 MSP AL systém plochá střecha Trapézová příchytka MSP-TC Rychlé a spolehlivé řešení pro upevnění konstrukcí na trapézový plech nebo sendvičový panel. nmontáž přímo na trapézový nebo sendvičový plech pomocí samořezných šroubků npřesně sedí na každou aplikaci nvšechny verze s EPDM gumou pro optimální těsnění nrychlejší a jednodušší - nosníková matka používána pro uchycení seshora nnerezové a hliníkové prvky - vysoká odolnost vůči korozi Materiál Těsnění Průměr š. Utahovací klíč MSP-TC Nerez, Aluminium AW 6063T66 EPDM 8 mm 13 mm Číslo A Označení Prodejní množství Č. výrobku 1 80 mm Trapézová příchytka MSP-TC-SV assy 1 ks >80 mm Trapézová příchytka MSP-TC-BV assy 1 ks variable Trapézová příchytka MSP-TC-SH assy 1 ks

26 MSP AL systém plochá střecha Střešní vrut do dřeva MSP-HB A2 Pro bezpečné spojení mezi nosnou konstrukcí střechy a konstrukcí pro fotovoltaické panely. npro montáž roznášecího prvku nebo destičky ve spojení s křížovou svorkou nupevňovací část do nosné konstrukce střech ndostupné v různých délkách nmůže být použito s roznášecím prvkem nebo plátem nnerezový prvek vysoká odolnost vůči korozi Materiál Těsnění MSP-HB A2 Nerez EPDM Hmotnost Délka závitu Průměr závitu Délka - L Utahovací klíč Označení Prodejní množství Č. výrobku 119 g 85 mm 10 mm 200 mm Hex. socket; wrench size 7 mm 125 g 85 mm 12 mm 200 mm Hex. socket; wrench size 9 mm 136 g 150 mm 12 mm 300 mm Hex. socket; wrench size 9 mm Střešní vrut do dřeva MSP-HB 10x200 A2 20 ks Střešní vrut do dřeva MSP-HB 12x200 A2 20 ks Střešní vrut do dřeva MSP-HB 12x300 A2 20 ks

27 MSP AL systém plochá střecha Plát MSP-HBP Rychlé a spolehlivé řešení pro upevnění konstrukcí na trapézový plech nebo vlnitou střešní krytinu. npro spojení vrutu a roznášecího nosníku njednoduchá a rychlá montáž seshora npředmontovaná příchytka nnerezové a hliníkové prvky - vysoká odolnost vůči korozi Materiál Průměr závitu. Utahovací klíč MSP-HBP Nerez, Aluminium AW 6063T66 8 mm 13 mm D L Šířka Tloušťka Hmotnost Označení Prodejní množství 10,5 mm 130 mm 30 mm 8 mm 292 g Plát MSP-HBP M10 A2 10 ks ,5 mm 130 mm 30 mm 8 mm 290 g Plát MSP-HBP M12 A2 10 ks Č. výrobku 25

28 MSP AL systém plochá střecha Křížová svorka MSP-CC Rychlá, jednoduchá a bezpečná montáž pro spojení nosníků. npoužití mezi podélným nosníkem a střešním trojúhelníkem ninstalace do ocelových konstrukcí npředmontováno, pro rychlou a jednoduchou instalaci podpůrných nosníků notočit - zafixovat - upevnit! Jednoduché a intuitivní pro rychlou a jednoduchou instalaci Materiál Šroub MSP-CC Nerez, Aluminium AW 6063T66 8 mm Č. Délka - L Šířka - B Výška - H Hmotnost Wrench size Utahovací klíč Označení Prodejní množství 1 40 mm 44 mm 34 mm 162 g 13 mm - Křížová svorka MSP-CC-HB 20 ks mm 44 mm 34 mm 133 g - Hexagon 6 mm Křížová svorka MSP-CC-BR 16 ks mm 44 mm 34 mm 135 g - Hexagon 6 mm Křížová svorka MSP-CC-WH 16 ks Č. výrobku 1 Křížová svorka MSP-CC-HB pro instalaci do ocelových konstrukcí 2 Křížová svorka MSP-CC-BR pro spojení roznášecího prvku trojúhelníků 3 Křížová svorka MSP-CC-WH pro spojení roznášecích nosníků a střešních trojúhelníků 26

29 MSP AL systém plochá střecha Roznášecí nosník MSP-MQT-H Různé nosníky pro distribuci zatížení do střešních konstrukcí. npro roznos zatížení od fixačních bodů do střešních konstrukcí npro montáž podpor pod panely nebo střešních trojúhelníků nmateriálově optimalizovaný profil pro přenesení sil a momentů Materiál Povrch MSP-MQT-H Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost běžného metru Označení Prodejní množství Č. výrobku 6 m 56 mm 57 mm 1,92 kg Roznášecí nosník MSP-MQT-H57 6m 6 m m 56 mm 74 mm 2,33 kg Roznášecí nosník MSP-MQT-H74 6m 6 m m 56 mm 95 mm 2,83 kg Roznášecí nosník MSP-MQT-H95 6 m

30 MSP AL systém plochá střecha Nosníková spojka MSP-MQT-SL Dilatační prvek pro spojování nosníků. nspojování nosníků noptimální pro přenos zatížení numožňuje ±10% odchylku, pokud je spojka usazena v jedné čtvrtině délky rozteče npoužití pro pevný nebo kluzný bod nuchycení pomocí samořezných šroubů Materiál Povrch MSP-MQT-SL Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost Označení Prodejní množství Č. výrobku 285 mm 45 mm 49 mm 500 g Nosníková spojka MSP-MQT-SL57 12 ks mm 45 mm 65 mm 600 g Nosníková spojka MSP-MQT-SL74 8 ks mm 45 mm 84 mm 750 g Nosníková spojka MSP-MQT-SL95 4 ks

31 MSP AL systém plochá střecha Střešní trojúhelník MSP-T30-H Rychlé, variabilní řešení pro instalaci fotovoltaických panelů v různých úhlech. npro instalaci fotovoltaických panelů v požadovaném úhlu nmontáž podpor pro fotovoltaické panely nuzavřený profil pro vyšší tuhost numožňuje různé variace uspořádání a uchycení panelů použitím předmontovaných příchytek nstřešní trojúhelníky pro jiné sklony na vyžádání MSP-T30-H Materiál Aluminium EN AW-6063 T66 Úhel 30 Délka - L Hmotnost Označení Prodejní množství Č. výrobku 1,48 m 2,8 kg Střešní trojúhelník MSP-T30-H41 54 ks ,81 m 3,4 kg Střešní trojúhelník MSP-T30-H53 54 ks ,81 m 5,1 kg Střešní trojúhelník MSP-T30-H72 36 ks

32 MSP AL systém plochá střecha Střešní trojúhelník MSP-TC30-H Rychlé, variabilní řešení pro instalaci fotovoltaických panelů v různých úhlech ve spojení s roznášecím nosníkem. npro instalaci fotovoltaických panelů v požadovaném úhlu ve spojení s roznášecím nosníkem nmontáž podpor pro fotovoltaické panely nuzavřený profil pro vyšší tuhost numožňuje různé variace uspořádání a uchycení panelů použitím předmontovaných příchytek nstřešní trojúhelníky pro jiné sklony na vyžádání MSP-TC30-H Materiál Aluminium EN AW-6063 T66 Úhel 30 Hmotnost Označení Prodejní množství Č. výrobku 1,66 kg Střešní trojúhelník MSP-TC30-H41 54 ks ,97 kg Střešní trojúhelník MSP-TC30-H53 54 ks ,96 kg Střešní trojúhelník MSP-TC30-H72 36 ks

33 MSP AL systém plochá střecha Podélný nosník MSP-MTP-H Pro uchycení příchytek pro solární panely. npro instalaci fotovoltaických panelů nuzavřený profil - vysoká tuhost nrůzné průřezy pro různá zatížení - optimalizace nákladů nvhodné pro použití na budovách s běžnými nosnými konstrukcemi (běžné vzdálenosti podpůrných konstrukcí) nvhodné pro rozteče v závislosti na lokálních podmínkách (sníh, vítr) Materiál Povrch MSP-MTP-H Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost běžného metru Označení Prodejní množství Č. výrobku 6 m 40 mm 36 mm 0,9 kg Podélný nosník MSP-MTP-H36 6m 6 m m 40 mm 45 mm 1,15 kg Podélný nosník MSP-MTP-H45 6m 6 m m 40 mm 52 mm 1,35 kg Podélný nosník MSP-MTP-H52 6m 6 m m 40 mm 60 mm 1,43 kg Podélný nosník MSP-MTP-H60 6m 6 m

34 MSP AL systém plochá střecha Nosníková spojka MSP-MTP-SL Dilatační prvek pro spojování nosníků. nspojování nosníků noptimální přenos zatížení, pokud je umístěn v 1/4 od podpěr noptimální pro přenos zatížení numožňuje ±10% odchylku, pokud je spojka usazena v jedné čtvrtině délky rozteče npoužití pro pevný nebo kluzný bod nuchycení pomocí samořezných šroubů Materiál Povrch MSP-MTP-SL Aluminium EN AW-6063 T66 Pressblank Délka - L Šířka - B Výška - H Hmotnost Označení Prodejní množství Č. výrobku 285 mm 45 mm 24 mm 250 g Nosníková spojka MSP-MTP-SL36 30 ks mm 45 mm 32 mm 320 g Nosníková spojka MSP-MTP-SL45 20 ks mm 45 mm 39 mm 380 g Nosníková spojka MSP-MTP-SL52 18 ks mm 45 mm 46 mm 400 g Nosníková spojka MSP-MTP-SL60 16 ks

35 MSP AL systém plochá střecha Izolace MSP-TZR Dodatečná ochrana pro střešní plášť. npro lepší těsnění na trapézové střechy (pokud je nutné) nochranná páska pro použití v místech kontaktu střešního pláště a nosníku nodolné vůči povětrnostním vlivům ndobrá odolnost vůči stárnutí MSP-TZR Materiál EPDM Teplotní rozsah -30 C C Dodatečné info z jedné strany samopřilnavý Délka - L Výška - H Hmotnost Označení Prodejní množství Č. výrobku 10 m 3 mm 515 g Izolace MSP-TZR 100 EPDM 1 ks m 3 mm 618 g Izolace MSP-TZR 120 EPDM 1 ks

36 MSP AL systém plochá střecha Příchytky fotovoltaických panelů Pro uchycení rámových fotovoltaických panelů k montážnímu nosníku Snadná instalace pomocí předmontovaných částí Zkracuje montážní dobu instalace Nejsou třeba další prvky (matice, šrouby apod.) Jednoduché uchycení seshora pomocí 90 otočení prvku během montáže Přizpůsobeny různým tloušťkám panelů; integrovaná pružina drží příchytku v potřebné výšce panelu Umožňuje horizontální posun v nosníku pro detailní ustavení a upraveno pro neúmyslné otočení a vypadnutí Široká škála uchycení panelů jedna příchytka může být použita na různé typy panelů Montážní příklad: MSP-EC 1 MSP-MC Materiál: Příchytka: Al profil Matice, šroub, pružina: A2 (1.4301) Imbus klíč: 6 mm Utahovací moment: 15 Nm 3 Md = 15 Nm SW = 6 mm 3 Md = 15 Nm SW = 6 mm Středová příchytka MSP-MC Pro montážní nosník Označení Výška panelu Max. výška Šroub Baleno 1 Č. výrobku Baleno 2 Č. výrobku (mm) úchytu panelu (mm) Ø x L (mm) (ks) (ks) MSP-MC M8 x MSP-MC M8 x MSP-MC M8 x MSP-MC M8 x Okrajová příchytka MSP-EC Pro montážní nosník Označení Výška panelu Max. výška Šroub Baleno 1 Č. výrobku Baleno 2 Č. výrobku (mm) úchytu panelu (mm) Ø x L (mm) (ks) (ks) MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x

37 MSP AL systém šikmé střechy Hilti. Splní nejvyšší nároky.

38 MSP systém šikmé střechy Střešní hák MSP-RH Montáž na krokev Předmontovaný spojovací prvek pro montáž nosníku AL 33, žádné dodatečné spojovací prvky (matice atd.) Rychlá a jednoduchá montáž, nosník se nasadí se seshora Vysoká odolnost vůči korozi (nerez) Materiál: Svařovaný střešní hák: A2 (1,4301) Matice, šroub, pružina: A2 (1,4301) Svorka: A2 (1,4301) Utahovací moment M D : 20 Nm Výška panelu Rozměr desky Hmotnost Baleno Označení Č. výrobku (mm) D x Š x V (mm) (g) (ks) 45/5 150x60x MSP-RH 45/ /8 150x60x MSP-RH 35/ /8 150x60x MSP-RH 41/ /5 150x60x MSP-RH 55/ /8 150x60x MSP-RH 55/ Příklad montáže: Střešní hák MSP-RH 45/5; 55/5 Max. dovolené zatížení (F max ) Úhel zatížení Max. zatížení F* [kn] (α ) tlak Sání (zdvih) 0 0,80 0, ,67 0, ,59 0, ,54 0, ,51 0, ,50 0, ,51 0,50 * Maximální zatížení pro fotovoltaické kolektory, pokud jsou uchyceny pomocí Hilti MSP příchytek a MSP nosníku. Nosník, základní materiál a kotvení do základního materiálu musí být vypočítáno samostatně! Střešní hák MSP-RH 41/8; 55/8 Max. dovolené zatížení (F max ) Úhel zatížení Max. zatížení F* [kn] (α ) tlak Sání (zdvih) 0 1,45 1, ,21 1, ,07 0, ,98 0, ,93 0, ,91 0, ,93 0,86 * Maximální zatížení pro fotovoltaické kolektory, pokud jsou uchyceny pomocí Hilti MSP příchytek a MSP nosníku. Nosník, základní materiál a kotvení do základního materiálu musí být vypočítáno samostatně! 36

39 MSP systém šikmé střechy Nastavitelný střešní hák MSP-RH-A Podobně jako MSP-RH, ale s dodatečnou možností nastavitelné výšky pro uchycení Výškové nastavení je pro větší bezpečnost s úpravou blokace skluzu Materiál: Svařovaný střešní hák: A2 (1,4301) Matice, šroub, pružina: A2 (1,4301) Svorka: A2 (1,4301) Utahovací moment pro nosníkovou svorku M D : 20 Nm Utahovací moment pro výškové nastavení M D : 20 Nm Výška panelu Výška nastavení Rozměr desky Hmotnost Baleno Označení Č. výrobku (mm) základní desky D x Š x V (mm) (g) (ks) 65 91/8 150x60x MSP-RH-A 45/ / x56x MSP-RH-AA 45/6 * * Maximální dovolené zatížení jako u MSP-RH 45/5 Příklad montáže: MSP-RH-A 45/8 MSP-RH-AA 45/6 Nastavitelný střešní hák MSP-RH 41/8; 55/8 Max. dovolené zatížení (F max ) Úhel zatížení Max. zatížení F* [kn] (α ) tlak Sání (zdvih) 0 1,45 1, ,21 1, ,07 0, ,98 0, ,93 0, ,91 0, ,93 0,86 * Maximální zatížení pro fotovoltaické kolektory, pokud jsou uchyceny pomocí Hilti MSP příchytek a MSP nosníku. Nosník, základní materiál a kotvení do základního materiálu musí být vypočítáno samostatně! Střešní hák MSP-RH-B Předmontovaný spojovací prvek pro montáž nosníku AL 33, žádné dodatečné spojovací prvky (matice atd.) Rychlá a jednoduchá montáž, nosník se nasadí se seshora Vysoká odolnost vůči korozi (nerez) Materiál: Svařovaný střešní hák: A2 (1,4301) Matice, šroub, pružina: A2 (1,4301) Svorka: A2 (1,4301) Utahovací moment M D : 20 Nm Výška panelu Rozměr desky Hmotnost Baleno Označení Č. výrobku (mm) D x Š x V (mm) (g) (ks) 30/5 30x70x MSP-RH-B 30/ Příklad montáže: Střešní hák MSP-RH-B 30/5 Max. dovolené zatížení (F max ) Úhel zatížení Max. zatížení F* [kn] (α ) tlak Sání (zdvih) 0 0,60 0, ,50 0, ,44 0, ,41 0, ,39 0, ,38 0, ,38 0,19 * Maximální zatížení pro fotovoltaické kolektory, pokud jsou uchyceny pomocí Hilti MSP příchytek a MSP nosníku. Nosník, základní materiál a kotvení do základního materiálu musí být vypočítáno samostatně! 37

40 MSP systém šikmé střechy Střešní hák MSP-RH-S Předmontovaný spojovací prvek pro montáž nosníku AL 33, žádné dodatečné spojovací prvky (matice atd.) Rychlá a jednoduchá montáž, nosník se nasadí se seshora Vysoká odolnost vůči korozi (nerez) Materiál: Svařovaný střešní hák: A2 (1,4301) Matice, šroub, pružina: A2 (1,4301) Svorka: A2 (1,4301) Utahovací moment M D : 20 Nm Výška panelu Rozměr desky Hmotnost Baleno Označení Č. výrobku (mm) D x Š x V (mm) (g) (ks) 50/5 250x30x MSP-RH-S 50/ Příklad montáže: Nastavitelný střešní hák MSP-RH 41/8; 55/8 Max. dovolené zatížení (F max ) Úhel zatížení Max. zatížení F* [kn] (α ) tlak Sání (zdvih) 0 0,70 0, ,58 0, ,51 0, ,47 0, ,45 0, ,44 0, ,44 0,44 * Maximální zatížení pro fotovoltaické kolektory, pokud jsou uchyceny pomocí Hilti MSP příchytek a MSP nosníku. Nosník, základní materiál a kotvení do základního materiálu musí být vypočítáno samostatně! Střešní hák MSP-RH-W Předmontovaný spojovací prvek pro montáž nosníku AL 33, žádné dodatečné spojovací prvky (matice atd.) Rychlá a jednoduchá montáž, nosník se nasadí se seshora Vysoká odolnost vůči korozi (nerez) Materiál: Vrutový šroub: A2 (1,4301) Matice s nákružkem: A2 (1,4301) Těsnění: EPDM Složení svorky: Matice, šroub, pružina: A2 (1,4301) Svorka: A2 (1,4301) Utahovací moment M D : 20 Nm Metrický závit Celková Délka metrického Hmotnost Baleno Označení Č. výrobku (mm) délka (mm) závitu (mm) (g) (ks) M MSP-RH-W 12/ Příklad montáže: Nastavitelný střešní hák MSP-RH 41/8; 55/8 Max. dovolené zatížení (F max ) Úhel zatížení Max. zatížení F* [kn] (α ) tlak Sání (zdvih) 0 0,95 0, ,00 1, ,00 1, ,00 1, ,95 0, ,88 0, ,78 0,78 * Maximální zatížení pro fotovoltaické kolektory, pokud jsou uchyceny pomocí Hilti MSP příchytek a MSP nosníku. Nosník, základní materiál a kotvení do základního materiálu musí být vypočítáno samostatně! 38

41 MSP systém šikmé střechy Montážní nosník MSP-Al 33 Roznášecí konstrukce fotovoltaických panelů Jednoduché k použití: montáž a upevnění nosníku se seshora Geometrie nosníku přizpůsobena spojovacím prvkům Montáž krajních a středových příchytek "na jeden zátah" Flexibilní: výška profilu umožňuje použití různých typů kolektorů s jedním typem středové příchytky Materiál: Al, hliníkový profil Příklad montáže: Výška nosníku Celková Hmotnost Baleno Označení Č. výrobku (mm) délka (m) (kg/m) ,92 6 m MSP-Al 33 6 m Návrh vyložení nosníku / Technické údaje Maximální délka vyložení nosníku: d 4 Síla stěny t [mm] Plocha průřezu A [mm 2 ] Hmotnost nosníku [kg/m] 0.92 Délka nosníku [m] 6 Materiál Dovolené napětí σzul. [N/mm 2 ] 100 Hodnoty průřezu y osa Těžišťová osa "otevřená" 1) e1 [mm] Těžišťová osa e2 [mm] Moment setrvačnosti Iy [cm 4 ] 7.48 Průřezový modul "otevřený" Wy1 [cm 3 ] 3.22 Průřezový modul Wy2 [cm 3 ] 3.44 Poloměr setrvačnosti iy [cm] 1.48 Dovolený moment 2) My [Nm] 322 z osa Moment setrvačnosti Iz [cm 4 ] 4.49 Průřezový modul Wz [cm 3 ] 2.72 Poloměr setrvačnosti iz [cm] 1.15 Osy popis Dovolení napětí bylo počítáno v souladu s DIN 4113 pro EN-AW6060 T66 AL 1) Pro výpočet velikosti ohybu (Wy1, Wy2) je rozhodující menší z hodnot. (Wy1 = Iy/e1 nebo Wy2 = Iy/e2). 2) My = σperm. Min. (Wy1, Wy2) 39

42 MSP systém šikmé střechy MSP Instalace podpůrného rastru Aplikace pro šikmé střechy: Pro horizontální instalaci (90 otočení) kolektorů Šikmé střechy s pálenými taškami nebo vlnivým plechem Možnost výškového přizpůsobení, pro lepší usazení panelů na střeše Jednoduchá a rychlá montáž, montáž nosníku seshora Předmontované spojovací příchytky bez nutnosti použití dodatečných částí (matice atd.) Vysoká odolnost vůči korozi (nerez) MSP-CC-Al-33/Al 40 Křížová svorka pro spojení nosníku do rastru Jednoduchá a rychlá montáž, montáž nosníku seshora Jednoduchá a rychlá montáž, montáž nosníku seshora Předmontované spojovací příchytky bez nutnosti použití dodatečných částí (matice atd.) Vysoká odolnost vůči korozi (nerez) Materiál: Matice, šroub, pružina: A2 (1,4301) Svorka: A2 (1,4301) Utahovací moment M D : 20 Nm Křížová svorka Baleno Označení Č. výrobku pro typ nosníku (ks) Al 33 s Al MSP-CC-Al 33/Al

43 MSP systém šikmé střechy Střešní hák MSP-RH-CC Pro zajištění nosníkového rastru na šikmé střeše 90 otočný střešní hák pro vertikální instalaci Možnost výškového nastavení eliminující nerovnosti na střeše Jednoduchá a rychlá montáž, montáž nosníku se seshora Předmontované spojovací příchytky bez nutnosti použití dodatečných částí (matice atd.) Vysoká odolnost vůči korozi (nerez) Materiál: Svařovaný střešní hák: A2 (1,4301) Matice, šroub, pružina: A2 (1,4301) Svorka: A2 (1,4301) Utahovací moment pro nosníkovou svorku M D : 20 Nm Utahovací moment pro výškové nastavení M D : 20 Nm Výška nastavení Rozměr desky Hmotnost Baleno Označení Č. výrobku (mm) D x Š xv (mm) (g) (ks) /5 180x80x MSP-RH-CC Střešní hák MSP-RH-CC Max. dovolené zatížení (F max ) Úhel zatížení Max. zatížení F* [kn] (α ) tlak Sání (zdvih) 0 1,45 1, ,21 1, ,07 0, ,98 0, ,93 0, ,91 0, ,93 0,86 * Maximální zatížení pro fotovoltaické kolektory, pokud jsou uchyceny pomocí Hilti MSP příchytek a MSP nosníku. Nosník, základní materiál a kotvení do základního materiálu musí být vypočítáno samostatně! Příklad: Nosníkový rastr spojený pomocí MSP-RH-CC střešního háku Vertikální nosník Fotovoltaický panel Horizontální nosník Střešní hák Upozornění: Při rozmístění (d h, d v ) střešních háků je nezbytně nutné počítat s vlivem větru/sněhu dané konkrétní lokality. 41

44 MSP systém šikmé střechy Příchytky fotovoltaických panelů Pro uchycení fotovoltaických panelů spolu s kombinací MSP Al 33 montážním nosníkem Snadná instalace, ať už pro středové, nebo koncové spoje. Zkracuje montážní dobu instalace Jednoduché uchycení pomocí 90 otočení prvku během montáže Nejsou třeba žádné další prvky (matice, šrouby apod.) Snadná instalace díky fixační matici otočné o 90 Navrženy tak, aby se přizpůsobily různým tloušťkám panelů Středové a okrajové příchytky vhodné pro širokou škálu panelů Mounting example: Materiál: Příchytka: Al profil Šroub, pružina: A2 (1,431) Imbus klíč: 6 mm Utahovací moment M D : 15 Nm Středová příchytka MSP-MC Pro MSP-Al 33 montážní nosník Výška panelu Max. výška úchytu Šroub Baleno Označení Č. výrobku (mm) panelu (mm) x D (mm) (ks) M8 x MSP-MC M8 x MSP-MC M8 x MSP-MC M8 x MSP-MC Okrajová příchytka MSP-MC Pro MSP-Al 33 montážní nosník Výška panelu Šroub Baleno Označení Č. výrobku (mm) x D (mm) (ks) 30 M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC M8 x MSP-EC Koncová příchytka MSP-EC, výškově nastavitelná Předmontovaný koncový prvek Možnost výškového nastavení v rozmezí 30 až 50 mm Výška panelu Šroub Baleno Označení Č. výrobku (mm) x D (mm) (ks) M8 x MSP-EC-A

45 MSP systém šikmé střechy Příslušenství Nosníková spojka Pro prodloužení MSP-Al 33 montážního nosníku Tvar a rozměry přizpůsobeny profilu nosníku, dochází k přenosu ohybového momentu V místě prodloužení umožňuje instalaci střešního háku Může být použit jako kompenzátor délkové roztažnosti v případě, že je spojka uchycena pouze jedním šroubem Materiál: Spojka: Al, hliníkový profil Šroub: A2 (1,4302) Imbus šroub: 4 mm Dovolená montážní pozice: d 4 Pro typ nosníku Rozměry Baleno Označení Č. výrobku L (mm) B (mm) H (mm) (ks) MSP-Al MSP-Al-CC Deska pomocná Pro střešní háky: RH, RH-A, RH-B, RH-CC Materiál: A2 (1,4301) Síla materiálu Baleno Označení Č. výrobku (mm) (ks) 5 10 MSP-SB 5 mm A Vrut do dřeva A2 DIN 571 Pro montáž střešních háků MSP-RH Materiál: A2 (1,4301) Šroub Velikost upínacího Baleno Označení Č. výrobku x D (mm) klíče (mm) (ks) 8 x Hexagon wood screw 8x x Hexagon wood screw 8x

46 Kotvení Hilti. Splní nejvyšší nároky.

47 Kotvení HIT-HY 150 lepená kotva do betonu Základní materiál: Tlačené zóny železobetonu Prostý beton Přírodní tvrdý kámen Upevnění ocelových profilů Přístřešky, zábradlí, konzole, fasády Dřevěné konstrukce Materiál: Polymercement Přesně dávkovatelné lepené upevnění Možnost navaření na kotvený prvek Možnost lepení i ve vlhkém betonu Sladěný kompletní systém aplikační pistole stejné s ostatními Hilti lepenými kotvami Dokonalé těsnění kotevního otvoru Doby zpracování a vytvrzení: Tgel doba pro Tcure doba pro teplota C zpracování (max.) vytvrzení (min.) min. 360 min min. 180 min min. 90 min min. 50 min min. 40 min min. 30 min. Postup osazování: V případě použití diamantového vrtání nutno stěny otvoru zdrsnit zdrsňovacími vrtáky TE-Y-RT a viz Produktový katalog První dva zdvihy nepoužívat Vyplnit kotevní otvor potřebným množstvím tmelu a vsunout kotevní šroub Pokyny pro užívání: Při aplikaci musí být minimální teplota hmoty 5 C a minimální teplota podkladu -5 C. Při transportu a skladování přechovávejte na chladném, suchém a tmavém místě od +5 C do +25 C. Doba expirace viz potisk na uzávěru zásobníku. Vyprázdněná, nespotřebovaná nebo propadlá fóliová balení je nutné likvidovat v souladu s národními předpisy: Česká republika: se zákonem č. 185/2001 Sb., o odpadech, v platném znění a vyhlášek MŽP ČR č. 381/2001 Sb., katalog odpadů a č. 383/2001 Sb., o podrobnostech nakládání s odpady, v platném znění a se zákonem č. 477/2001 Sb., o obalech, v platném znění. Slovenská republika: so zákonom č. 223/2001 Z.z., o odpadoch, v platnom znení a vyhlášok MŽP SR č. 509/2002 Z.z. a č. 283/2001 Z.z., o vykonaní niektorých ustanovení zákona o odpadoch, v platnom znení a so zákonom č. 529/2002 Z.z., o obaloch, v platnom znení. HIT-HY 150 lepená kotva HIT-HY 150 fóliové balení Objem : 330 ml Obsahuje: 1 x fóliové balení, 2 x statický směšovač Označení Baleno Č. výrobku ks HIT-HY 150/330/ HIT-HY 150/330 sada HIT-HY 150 jumbo balení Objem : 1400 ml Obsahuje: 1 x jumbo balení, 1 x statický směšovač Označení Baleno Č. výrobku ks HIT-HY 150/1400/ Směšovač pro HIT-HY 150 fóliové balení Označení Baleno Č. výrobku ks Hilti HIT-M směšovač Kotevní prvky pro HIT-HY 150 HIS-N pouzdro s vnitřním závitem pro HIT-HY 150 Materiál: HIS-N HIS -RN ocel galvanicky pozinkovaná 5 7 μm nerezová ocel A 4 (1.4401) Směšovač pro HIT-HY 150 jumbo balení Označení Baleno Č. výrobku ks Hilti HIT-RE-M směšovač Prodloužení směšovačů pro HIT-HY 150 fóliové i jumbo Označení Baleno Č. výrobku ks HIT-EXT 9/ HIT-EXT 16/ Vnitřní Vnější Rozsah Min. hloubka vrtáku Baleno Označení Č. výrobku Č. výrobku závit pouzdra pro hloubku osazení hnom. do (mm) ks HIS-N HIS-RN (mm) osazení (mm) (mm) galvan. poz. nerez A 4 M 8 12, HIS-N M 8 x M 10 16, HIS-N M 10 x M 12 20, HIS-N M 12 x M 16 25, HIS-N M 16 x M 20 27, HIS-N M 20 x

48 Kotvení HVA lepená kotva do betonu Základní materiál: Tlačené zóny železobetonu Prostý beton Přírodní tvrdý kámen Upevnění ocelových konstrukcí a profilů Přístřešky, zábradlí, konzole, fasády Dřevěné konstrukce Materiál: Vinil urethan Vysoké únosnosti Lepený spoj kotvení bez pnutí Kotvení s nároky na vysokou únosnost i při malých osových a okrajových vzdálenostech Fóliové balení snížené riziko poškození při přepravě, manipulaci a aplikaci Možnost lepení i v otvorech vrtaných diamantovými korunkami Možnost vsunutí ampule i při nepřesném položení patní desky Upevňování strojů, ocelových konstrukcí profilů, patních desek a závěsů Dokonalé těsnění kotevního otvoru HVU chemická patrona + HAS kotevní šroub = HVA lepená kotva HVU chemická patrona + HIS závitové pouzdro = HVA lepená kotva Doby zpracování a vytvrzení: Závislost délky tvrdnutí na teplotě Teplota Ochranná Doba vytvrzení ve vyvrtaném doba T gel T inst otvoru +20 C 8 min. 20 min. +10 C 20 min. 30 min. 0 C 30 min. 1 hod. -5 C 1 hod. 5 hod. Postup osazování: Vyvrtání otvoru příklepovým nebo diamantovým vrtáním Pomocí doporučeného osazovacího stroje a osaz. nástroje osazení kotevního šroubu Důkladné vyčištění kotevního otvoru V čase Tgel se nesmí hýbat s kotevním šroubem ani maticí Doporučený osazovací stroj viz Produktový katalog Doporučený osazovací nástroj viz Produktový katalog Vsunutí patrony na dno kotevního otvoru Po čase Tinst. možno přichytit prvek a pomocí momentového klíče dotáhnout matici Pokyny pro užívání: Při aplikaci musí být minimální teplota hmoty 5 o C a minimální teplota podkladu -5 o C. Při transportu a skladování přechovávejte na chladném, suchém a tmavém místě od +5 o C do +25 o C. Doba expirace viz potisk na uzávěru zásobníku. Vyprázdněná, nespotřebovaná fóliová balení s prošlou dobou spotřeby je nutné likvidovat v souladu s národními předpisy: Česká republika: se zákonem č. 185/2001 Sb., o odpadech, v platném znění a vyhlášek MŽP ČR č. 381/2001 Sb., katalog odpadů, a č. 383/2001 Sb., o podrobnostech nakládání s odpady, v platném znění a se zákonem č. 477/2001 Sb., o obalech, v platném znění. Slovenská republika: so zákonom č. 223/2001 Z.z., o odpadoch, v platnom znení a vyhlášok MŽP SR č. 509/2002 Z.z. a č. 283/2001 Z.z., o vykonaní niektorých ustanovení zákona o odpadoch, v platnom znení a so zákonom č. 529/2002 Z.z., o obaloch, v platnom znení. HVU chemická patrona Hl. kotev. otvoru vrtáku pro HAS Baleno Označení Č. výrobku dl. patrony (mm) do (mm) ks HVU M 8 x HVU M 10 x HVU M 12 x HVU M 16 x HVU M 20 x HVU M 24 x HVU M 27 x HVU M 30 x HVU M 33 x HVU M 36 x HVU M 39 x

49 Kotvení HAS kotevní šrouby pro HIT-HY 150 a HVA Materiál: HAS, HAS-E do M 24 ocel 5.8 galvanicky pozinkovaná min. 5 μm HAS-E-F a HVA do M 24 ocel 5.8 žárově pozinkovaná min. 45 μm HAS-R, HAS-E-R HAS-HCR nerezová ocel A 4 (1.4401) nerezavějící ocel CrNi s min. 6 % Molybdenu (1.4529) dodáváno včetně šestihranné matice a podložky Závit Max. výška Délka Min. hloubka vrtáku Baleno Označení Č. výrobku Č. výrobku Č. výrobku Č. výrobku upevnění šroubu osazení hnom. do (mm) ks HAS,HAS-E HAS-E-F HAS-R, HAS-HCR (mm) (mm) galvan. poz. žárový. poz. nerez A 4 HCR 6%Mo M HAS M 8x80/14* ** ** ** M HAS M 8x80/54* ** ** M HAS M 10x90/21* ** ** ** M HAS M 10x90/61* ** ** M HAS M 10x90/81* ** ** M HAS M 12x110/28* ** ** ** M HAS M 12x110/88* ** ** M HAS M 12x110/128* ** ** M HAS M 12x110/168* ** ** M HAS M 12x110/368* ** M HAS M 16x125/38* ** ** ** M HAS M 16x125/108* ** ** M HAS M 16x125/148* ** ** M HAS M 16x125/198* ** ** M HAS M 16x125/348* ** ** M HAS-E M 20x170/ ** ** ** M HAS-E M 20x170/ ** ** M HAS-E M 20x170/ ** ** M HAS-E M 20x170/ ** ** M HAS-E M 20x170/ ** ** M HAS M 20x170/ ** M HAS-E M 24x210/ ** ** ** M HAS M 24x210/ ** M HAS M 24x210/ ** * Provedení s vnějším šestihranem pro osazení ** Termín dodání dle dohody Vytlačovací přístroje Ruční Označení Baleno Č. výrobku ks HIT-MD HIT-MD 2000 systém Bateriové Označení Baleno Č. výrobku ks HIT-ED HIT-ED 3500 systém Pozn.: Pro bližší informace kontaktujte naše technické oddělení
