MODUL. Systém závěsů. Jednoduchá montáž dvířek na korpus krátkým nasunutím. Katalog 2006

Transkript

1

2 Systém závěsů Úsporný systém závěsů nabízí u řady stanovených záměrů vhodné řešení. Již tolik let osvědčený systém s kombinovanou technikou nasunutím nebo našroubováním. Jednoduchá a racionální montáž krátkým nasunutím Vysoký komfort při seřizování a rovnoměrné vyladění spár, mezer a čel nábytku díky možnosti nastavení ve třech směrech Jednoduchá montáž dvířek na korpus krátkým nasunutím 146

3 Přehled Závěsy 148 Ilustrační fotografie Příslušenství Ilustrační fotografie Standardní dveře Silná dvířka Slepý úhel Lednice Úhlové závěsy Montážní podložky Šrouby Středicí vrták Doraz Šroubovák Montáž, demontáž a seřízení Montáž a demontáž Seřízení a nastavení Piktogramy Artikl pouze na dotázání Použití úhlového závěsu, naloženého Příslušenství Závěs s rovným ramínkem Všeobecné informace Závěs s lomeným ramínkem Úhel otevření Závěs s vysoko lomeným ramínkem Naložené dveře Miska k našroubování Polonaložené dveře Miska k nalisování Vložené dveře Závěsy, naložené, pro slepý úhel Plánování Použití úhlového závěsu, vloženého Montáž, demontáž a seřízení Použití úhlového závěsu, polonaloženého 147

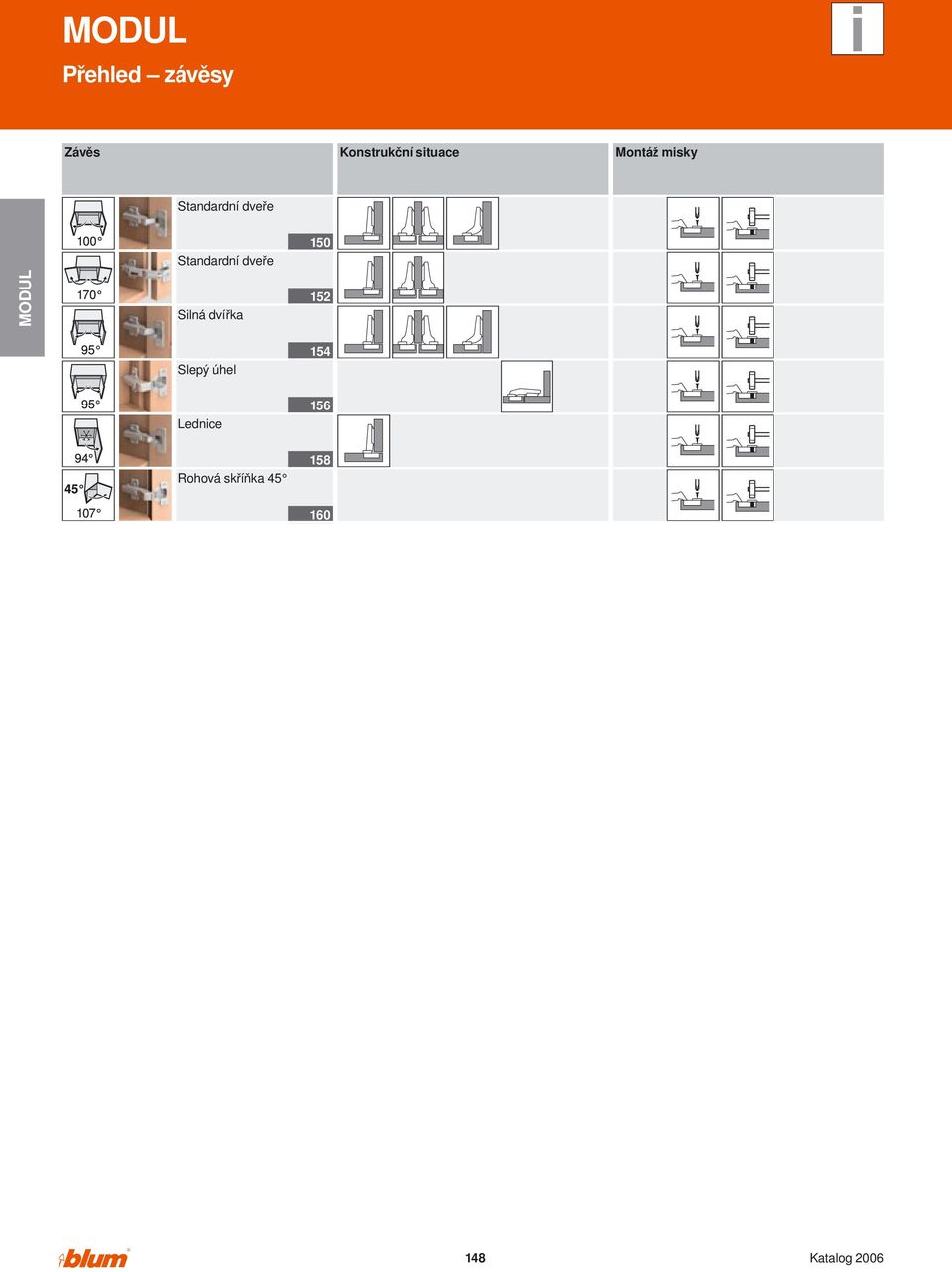

4 Přehled závěsy Závěs Konstrukční situace Montáž misky Standardní dveře Standardní dveře Silná dvířka Slepý úhel 154 Lednice 156 Rohová skříňka

5 Přehled použití úhlových závěsů Standardní dveře Počet závěsů dvířek (mm) kg Počet závěsů je závislý na výšce dveří a jejich hmotnosti. Pro dobrou stabilitu dveří by měly být závěsy co nejdále od sebe. Údaje o zatížení a výšce se vztahují k šířce dveří do 600 mm. 149

6 Závěs, 100 Výrobek Popis Použití - Celokovový závěs, poniklovaný - Úhel otevření Se zavírací mechanikou (pružina) - Montáž nasunutím na podložku - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře Šroubování ová miska S pruž. 91M2550 Šroubování ová miska S pruž. 91M2650 Šroubování ová miska S pruž. 91M MZM MZM MZM.0011 Lisování Lisování Lisování ová miska S pruž. 91M2580 ová miska S pruž. 91M2680 ová miska S pruž. 91M2780 Nepotištěná Ražená Blum Poniklovaný 90M M2503.BP Nepotištěná Potištěná Blum Poniklovaný 90M M2603.BL Nepotištěná Potištěná Blum Poniklovaný 90M M2603.BL Příslušenství Vruty do dřevotřísky 3.5 x 15 mm 3.5 x 17 mm Pokyny k bokům Přehled 147 Montážní podložky Příslušenství 167 Montáž a nastavení 169 Pomůcky pro zpracování 420 Další technické informace

7 Závěs, 100 Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F F 27 7 F F Mezera Polohu pro našroubování podložky odsaďte o sílu dveří Odstup misky Naložení dveří Mont. podložka Naložení dveří Mont. podložka Naložení dveří Mont. podložka Minimální mezera pro dveře se sraženými hranami (R = 1 mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku min 10.5 min Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm ± 2.0 mm Montáž šroubováním Montáž lisováním Rozměry misky

8 Závěs, 170 Výrobek Popis Použití - Celokovový závěs, poniklovaný - Úhel otevření Se zavírací mechanikou (pružina) - Montáž nasunutím na podložku - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře Šroubování ová miska S pruž. 91A6550 Šroubování ová miska S pruž. 91A6650 Nutno použít závěs pro polonaložené dveře resp. montáž proti sobě a montážní podložku, zvýšenou o 9 mm 18 MZM MZM.0018 Lisování Lisování ová miska S pruž. 91A6580 ová miska S pruž. 91A6680 Nepotištěná Potištěná Blum Poniklovaný BL Nepotištěná Potištěná Blum Poniklovaný BL Příslušenství Omezovač úhlu otevření 130 Plast Černý x 15 mm 3.5 x 17 mm Vruty do dřevotřísky Upozornění: Při použití závěsu s velkým úhlem otevření v šatních skříních dbejte na to, že při dostatečné hloubce skříně zamezíte kontaktu šatů se závěsy a jejich případnému přiskřípnutí. Pokyny k bokům Upozornění 513 Přehled 147 Montážní podložky Příslušenství 167 Montáž a nastavení 169 Pomůcky pro zpracování 420 Další technické informace

9 Závěs, 170 Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (zvýšení montážní podložky = 0 až 9 mm) Přesah dveří při úhlu otevření 90 Naložené dveře Polonaložené dveře Vložené dveře max 65 max 75 max F 3-8 min min F 26.5 F 7.5 F Mezera Polohu pro našroubování podložky odsaďte o sílu dveří Odstup misky Naložení dveří Mont. podložka Naložení dveří Mont. podložka Naložení dveří Mont. podložka Minimální mezera pro dveře se sraženými hranami (R = 1 mm) Do síly dveří 21 mm není potřeba žádná mezera. Od síly dveří 22 mm doporučujeme vyzkoušet. Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm ± 2.0 mm Montáž šroubováním Montáž lisováním Rozměry misky

10 Závěs pro silné dveře Výrobek Popis Použití - Celokovový závěs, poniklovaný - Závěs pro silná a profilovaná dvířka - Úhel otevření 95 - Se zavírací mechanikou (pružina) - Montáž nasunutím na podložku - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) Jak objednávat Naložené dveře Polonaložené dveře Vložené dveře Šroubování ová miska S pruž. 91M9550 Šroubování ová miska S pruž. 91M9650 Šroubování ová miska S pruž. 91M9750 Nepotištěná Ražená Blum Poniklovaný 90M M2503.BP Nepotištěná Poniklovaný 94M3603 Nepotištěná Poniklovaný 94M3603 Příslušenství Vruty do dřevotřísky 3.5 x 15 mm 3.5 x 17 mm Pokyny k bokům Přehled 147 Montážní podložky Příslušenství 167 Montáž a nastavení 169 Pomůcky pro zpracování 420 Další technické informace

11 Závěs pro silné dveře Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře Polonaložené dveře Vložené dveře F 3-7 min min F 32.5 F 7 F Mezera Polohu pro našroubování podložky odsaďte o sílu dveří Odstup misky Naložení dveří Mont. podložka Naložení dveří Mont. podložka Naložení dveří Mont. podložka Minimální mezera pro dveře se sraženými hranami (R = 1 mm) Odstup misky Tloušťka dveří Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm ± 2.0 mm Montáž šroubováním Montáž lisováním Rozměry misky

12 Závěs pro slepý úhel Výrobek Popis Použití - Celokovový závěs, poniklovaný - Úhel otevření 95 - Se zavírací mechanikou (pružina) - Montáž nasunutím na podložku - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) Jak objednávat Vložená dvířka Šroubování ová miska S pruž. 99M MZM.0019 Lisování ová miska S pruž. 99M9580 Mont. podložka Zinek Poniklovaná Nepotištěná Ražená Blum Poniklovaný 90M M2503.BP Příslušenství Vruty do dřevotřísky 3.5 x 15 mm 3.5 x 17 mm Pokyny k bokům Přehled 147 Montážní podložky Příslušenství 167 Montáž a nastavení 169 Pomůcky pro zpracování 420 Další technické informace

13 Závěs pro slepý úhel Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 3 mm) Přesah dveří při plném otevření Vložená dvířka min 69 min 28 Poloha našroubování od hrany slepého čela: 14 mm Speciální montážní podložka pro konstrukce se slepým úhlem: F F Minimální mezera pro dveře se sraženými hranami (R = 1 mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 2.0 mm ± 0.8 mm Montáž šroubováním Montáž lisováním Rozměry misky 3-7 min min Mezera

14 Závěs pro lednicová dvířka Výrobek Popis Použití - Celokovový závěs, poniklovaný - S plochým ramínkem - Závěs pro lednicové skříně - Úhel otevření 94 - Se zavírací mechanikou (pružina) - Montáž nasunutím na podložku - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) 1 Jak objednávat Naložené dveře Šroubování Zinková miska S pruž. 91M Lisování Zinková miska S pruž. 91M Nepotištěná Ražená Blum Poniklovaný 90M M2503.BP Příslušenství Vruty do dřevotřísky 3.5 x 15 mm 3.5 x 17 mm Pokyny k bokům Přehled 147 Montážní podložky Příslušenství 167 Montáž a nastavení 169 Pomůcky pro zpracování 420 Další technické informace

15 Závěs pro lednicová dvířka Plánování Rozměry závěsu a výpočet mezery při nastavení ze závodu (montážní podložka = 0 mm) Přesah dveří při plném otevření Naložené dveře F F Mezera Naložení dveří Mont. podložka Minimální mezera pro dveře se sraženými hranami (R = 1 mm) Odstup misky Tloušťka dveří Doporučujeme montáž na zkoušku Rozsah nastavení (mezera) - max. ± 3.0 mm Viz. montážní podložky mm ± 2.0 mm mm Montáž šroubováním Montáž lisováním 3-5 min min 12, Rozměry misky

16 45 úhlový závěs Výrobek Popis Použití - Celokovový závěs, poniklovaný - Úhlový závěs 45 - Pro rohové skříňky s navazujícími čely - Úhel otevření Se zavírací mechanikou (pružina) - Montáž nasunutím na podložku - Nastavitelnost ve třech směrech (s odpovídající montážní podložkou) Jak objednávat Šroubování ová miska S pruž. 99M MZM.0020 Lisování ová miska S pruž. 99M1580 Nepotištěná Ražená Plánování Blum Poniklovaný 90M M2503.BP Důležité upozornění: Rozměry platí při nastavení ze závodu pro sílu dveří a korpusu 19 mm. Při odchylkách Příslušenství Vruty do dřevotřísky 3.5 x 15 mm 3.5 x 17 mm Tlumicí čočka samolepicí Plast se mění dorazové situace. Doporučujeme montáž na zkoušku. Poloha pro upevnění montážní podložky Pokyny k bokům Přehled 147 Montážní podložky Příslušenství 167 Montáž a nastavení 169 Pomůcky pro zpracování 420 Další technické informace 510 se v některých případech liší od standardní polohy. Rohová skříňka 30.5 LW TB = LW mm LW TB Světlá šířka Šířka dvířek 160

17 45 úhlový závěs Mont. podložka Použijte zvýšenou podložku o 3 mm Použijte zvýšenou podložku o 0 mm Možnosti nastavení - max. ± 3.0 mm Viz. montážní podložky - - ± 1.8 mm ± 2.0 mm Montáž šroubováním 3-6 min 11.5 Montáž lisováním 3-6 min Rozměry misky

18 Montážní podložky pro závěs Přehled Nastavení výšky INSERTA Vruty do dřevotřísky Eurošrouby EXPANDO moždinky Bez nastavení 162 S nastavením Excentrem Podélným otvorem Podélným otvorem Šroubem (dvojdílná) Excentrem ± 2 mm ± 2 mm ± 2 mm ± 3 mm ± 2 mm ± 2 mm Piktogramy Artikl pouze na dotázání Montáž pomocí vrutů do dřevotřísky Příslušenství Montáž s pomocí eurošroubů Všeobecné informace Montáž EXPANDO Přímá montážní položka Upevnění lisováním Křížová montážní podložka Upevnění technikou INSERTA Upevnění lisováním zpracování pouze s matricí Přímá montážní položka - Materiál: zinek - Montáž pomocí vrutů do dřevotřísky Ø 3.5 mm - Doporučená délka vrutů 17 mm - Bez nastavení výšky Přídavný vrut u závěsů s úhlem otevření 170 Zvýšení 0 mm 9.2 mm Křížová montážní podložka - Materiál: niklovaná ocel - Montáž pomocí vrutů Ø 3.5 a Ø 4 mm - S výškovým nastavením ± 3 mm - Doporučená délka vrutů 17 mm Přídavný vrut u závěsů s úhlem otevření Zvýšení 0 mm 8.3 mm 193L mm 11.3 mm 193L

19 Montážní podložky pro závěs Křížová montážní podložka - Materiál: zinek - Montáž pomocí vrutů Ø 3.5 a Ø 4 mm - S výškovým nastavením ± 2 mm - Doporučená délka vrutů 17 mm Přídavný vrut u závěsů s úhlem otevření 170 Zvýšení 0 mm 9.2 mm mm 12.2 mm mm 18.2 mm Křížová montážní podložka - Materiál: niklovaná ocel - Montáž pomocí předmontovaných eurošroubů Ø 6 mm - S výškovým nastavením ± 3 mm min Přídavný vrut u závěsů s úhlem otevření Zvýšení 0 mm 8.3 mm 193L mm 11.3 mm 193L8130 Křížová podložka pro montáž proti sobě - Materiál: niklovaná ocel - Montáž pomocí předmontovaných vrutů Ø 6 mm pro montáž proti sobě - S výškovým nastavením ± 3 mm 53 min 8.5 Přídavný vrut je nutný Zvýšení 0 mm 8.3 mm 193L Křížová podložka pro konstrukce se slepým úhlem - Materiál: zinek - Montáž pomocí předmontovaných eurošroubů Ø 6 mm - Pro konstrukce se slepým úhlem - S výškovým nastavením ± 2 mm min 11.5 Zvýšení 3 mm 12.2 mm

20 Montážní podložky pro závěs Křížová montážní podložka Zvýšení - Materiál: zinek - Montáž pomocí eurošroubů Ø 6 x 14.5 mm ( ) - S výškovým nastavením ± 2 mm min 11.5 Přídavný vrut u závěsů s úhlem otevření mm 9.2 mm 3 mm 12.2 mm 9 mm 18.2 mm mm 27.2 mm Křížová montážní podložka - Materiál: niklovaná ocel - Montáž pomocí předmontovaných eurošroubů Ø 6 mm - S výškovým nastavením ± 3 mm min 11.5 Přídavný vrut u závěsů s úhlem otevření 170 Zvýšení 0 mm 8.3 mm 193L Křížová montážní podložka - Materiál: niklovaná ocel - Montáž s předmontovanými speciálními hmoždinkami - S výškovým nastavením ± 2 mm min 11.5 Přídavný vrut u závěsů s úhlem otevření Zvýšení 0 mm 8.3 mm 194E6100.ED 3 mm 11.3 mm 194E6130.ED Křížová podložka pro montáž proti sobě - Materiál: niklovaná ocel - Montáž pomocí speciálních předmontovaných šroubů s rozpěrnými hmoždinkami pro montáž proti sobě - S výškovým nastavením ± 2 mm min 7.5 Přídavný vrut je nutný Zvýšení 0 mm 8.3 mm 194E610Z 164

21 Montážní podložky pro závěs Přímá montážní položka - Materiál: zinek - Montáž pomocí předmontovaných hmoždinek technikou nalisování - S výškovým nastavením ± 2 mm min 11.5 Zpracování pouze s matricí Zvýšení 50 MZM mm 9.2 mm 197M

22 Krytky Použití závěsů Rovné ramínko Lomené ramínko Vysoko lomené ramínko 100 Nepotištěná Ražená Nepotištěná Potištěná 90M M2503.BP 90M M2603.BL Silná dvířka Nepotištěná Ražená Nepotištěná 90M M2503.BP 94M Nepotištěná Potištěná Nepotištěná BL BL Slepý úhel Lednice Úhlový závěs 45 Nepotištěná 90M2503 Ražená 90M2503.BP Krytky: individuálně potištěné od 1000 ks 166

23 8 1.5 X X Příslušenství Vruty do dřevotřísky Ø7 - Poniklovaný - Ø 3.5 mm Délka (X) 15 mm mm Ø3.5 Eurošrouby Ø8 - Poniklované - Ø 6 mm - Průměr vyvrtávaných otvorů 5 mm Délka (X) 10 mm 11.5 mm 13 mm 14.5 mm G G G G Ø6 20 mm G Středicí vrták - Tvrzený - Ø 2.7 mm, délka vrtáku 70 mm - Pro předvrtání otvorů Ø 3.5 mm - loubka vrtání do 8 mm Středicí vrták Spirálový vrták M01.ZZ03 M01.ZZB3 Tlumicí čočky k nalepení - Pro tlumení nárazů Plast Přírodní Tlumicí čočky k zavrtání Ø8 - Pro tlumení nárazů - Mezera mezi čely 2 mm - Dvojdílná Plast min

24 Příslušenství Křížový šroubovák Plochý šroubovák - S velikostí zářezu 2 - Délka pozinkované části 100 mm - Celková délka 200 mm - Oranžová rukojeť s potiskem Blum - S velikostí zářezu 1.0 x 5.5 mm - Délka pozinkované části 125 mm - Celková délka 225 mm - Oranžová rukojeť s potiskem Blum Plast/ocel Plast/ocel

25 Montáž, demontáž a seřízení Montáž Demontáž Nastavení Nastavení výšky Nastavení do stran Nastavení hloubky 169
