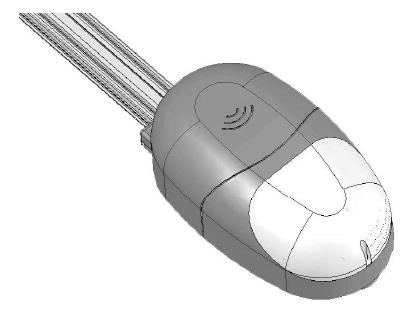

1 POHON GARÁŽOVÝCH VRAT QUICK 60 Montážní návod QUICK je pohon garážových vrat se stále se inovujícími materiály, především vzhledem k ceně. Struktura konstrukce je tvořena základnou v pozinkované oceli, odolný plastový kryt, který chrání jak elektronické, tak mechanické díly před prašností a příp. jinými vnějšími vlivy. Řídící elektronika je koncipována pro dlouhodobou životnost s připojitelnými koncovými spínači k nainstalování na lištu, dále obsahuje osvětlení a řízení dálkovým ovládáním na frekvenci 433MHz. Motor pohonu je vybrán pro standardní rozměry privátních garážových vrat do váhy max. 60kg a max. výšky 2,2m. Přehled modelů P QUICK 60 VSTUPNÍ NAPĚTÍ 230 V PROVOZNÍ NAPĚTÍ MOTORU 24 V / 60W MAX. TLAČNÁ SÍLA 600 N MAX. PROVOZNÍ ZATÍŽENÍ 30 % MAX. PLOCHA VRAT 2 7 mp NASTAVENÍ KONCOVÝCH POLOH Mechanické pomocí magn.spínačů STUPEŇ KRYTÍ IP 23 TYP VODÍCÍ LIŠTY Třídílná s řetězem 1

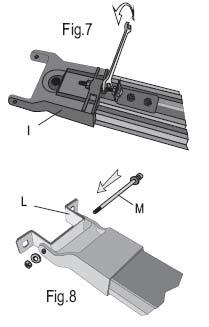

2 U1. Sestavení: Nejprve sestavte vodící lištu (B) 3 x 100 mm. Rozložte lištu vedle sebe, napněte řetěz aby nebyl přetočen a nasuňte obě části lišty do sebe do středových spojek (A) dle obr. Spojku je nutné zafixovat z obou stran pomocí zobáčků v liště. Napněte řetěz a spojte jej spojovacím dílem (C). Nasaďte jezdec (D) na spojovací díl a vsuňte jej do lišty. Tímto je lišta zkompletována. Lištu zkompletujte spolu s tělem pohonu (E) dle obr. Nasazením řetězu na ozubené kolo (G) a přišroubováním upínacího profilu (H). Nezapomeňte do lišty nasunout držáky (F) pro uchycení kotvících lišt vůči stropu. Nainstalujte koncový držák s napínákem na konec lišty dle obr. Důležité je také napnout tento napínák řetězu. Šroubem (M) spojte držák, dodržte pořadí podložek a dílů. 2

3 U2. Montáž:U Montáž úchytu vodící lišty provedeme následujícím způsobem. Označíme na překlad nad vraty svislou čarou střed vrat. Zavřete vrata a na překladu připevněte lištu skrze koncový držák (L) ne výše jak 80mm od nejvyššího bodu vrat. Držák připevníme a vodící lištu s pohonem šetrně položíme zasuneme do držáku, zajistíme šroubem a pohon sklopíme dle obr. Děrovaný uhelník (N) připevněte ke stropu ve vzdálenosti 2800mm od překladu. Po-té připevníme šrouby k hlavě pohonu a přiklopíme do vodorovné polohy. Na horní díl vrat připevníme úchytu a propojíme jezdce s úchytou spojovací tyčí (P). Tyč vůči úchytě zajistíme závlačkou. 3

4 U2. Zapojení:U Připojte pohon k přívodu 230V pomocí zástrčky (S1)a dbejte zvýšenou pozorností na nastavení magnetických koncových spínačů a připojení konektorem (Q). Aplikujte magnet (T) skrze boční drážku lišty na řetěz. Dále připevněte koncový spínač (U) jak je ukázáno na obrázku do středové drážky lišty. Na závěr zapojte konektor (Q). 4

5 U J3 U Tlačítka U DIP SESTAVA ŘÍDÍCÍ ELEKTRONIKY (Z) Řídící elektronika je kompaktní deska s příslušenstvím jako je přijímač dálkového ovládání a osvětlení. USvorkovnice pro zapojení elektronické řídící desky QUICK 60: UJ1 Svorky spínací / rozpínací: 6 7 fotobuňky rozpínací (v případě nezapojení musí být svorky propojeny můstkem) 6 8 start tlačítko spínací (možno připojit externí tlačítko) 1 2 maják 24V 2 3 napájení fotobuněk 24Vac 4 5 koncové spínače (zapojeno z výroby) UFS Svorky napájení: FS1 0V FS2 20V FS3-4 24Vdc (baterie max. 7Ah volitelné příslušenství) FS5-6 napájení motorek 24Vdc (zapojeno z výroby) Svorky anténa: A anténa stínění S anténa signál P1 ladící tlačítko pro naladění dálkových ovladačů / P2 ladící tlačítko pro nastavení doby chodu / P3 ladící tlačítko pro nastavení pausy UTrimr TR1 nastavení tlačné síly / proudové pojistky (9A max.) SWITCH DP1 nastavení provozu / 1 / 2 /3 5

6 UPOZORNĚNÍ: Před započetím nastavte trimr do ½ dráhy. Pokud se pohon po rozběhu zastaví, přidejte na trimru a opakujte až na požadovanou sílu. Nastavení věnujte zvýšenou pozornost, aby pohon správně vyhodnotil překážku. Tlačná síla nesmí překročit 10kg dle platných norem. ULP1 - Osvětlení Doba osvětlení cca. 2min. Žárovka 24V / 15W max. U3. PROGRAMOVÁNÍU Zapojte napájení 230V, problikne LED DL1 na 1sec. Přepněte DIP-SWITH č.1 na ON pro nastavení ladící funkce. Tlačítko P2 bude znamenat otevírání a tlačítko P3 zavírání. Zcela zavřete vrata (pomocí tlačítka P3) a umístěte magnet T koncový spínač zavřeno na ideální místo na řetěz pro zastavení v požadované poloze u snímače U. Zcela otevřete vrata (pomocí tlačítka P2) a umístěte magnet T koncový spínač otevřeno na ideální místo na řetěz pro zastavení v požadované poloze u snímače U. Po tomto nastavení přepněte DIP-SWITCH č.1 zpět na OFF. Zadejte startovací povel tlačítkem P2 a držte, dokud se pohon nerozjede. Vrata budou zavírat až do své maximální polohy zavřeno a tím si nastaví a uloží dobu chodu. Až budou vrata zcela zavřeny a pohon ukončí svou činnost je čas chodu nastaven. Vyzkoušejte otevření i zavření vrat a případně upravte snímač koncových spínačů U tak, aby vyhovovali požadovaným polohám otevřeno a zavřeno. Pro nastavení automatického zavírání (automatický provoz je možné provozovat pouze s bezpečnostníma prvkama jako např. fotobuňky aj.!!!) stiskněte tlačítko P3 a držte jej dokud se LED DL1 nerozsvítí. Napočítejte si požadovaný čas před automatickým zavřením a poté opět stiskněte tlačítko P3. LED DL1 zhasne a tím je automatické zavření aktivováno. Pro odstranění automatického zavírání stiskněte a držte tlačítko P3 dokud LED DL1 nezhasne. Zpomalení před koncovou polohou cca.2sec. je automaticky nastaveno a nelze ovlivnit. Při otevírání a zavírání nastavte trimr TR1 tak, aby při nárazu na překážku vrata zareagovala a zastavila. U4. NALADĚNÍ DÁLKOVÉHO OVLADAČE U Stiskněte tlačítko P1 jednou pro naladění ovladače na spuštění chodu vrat a dvakrát pro naladění ovladače na spuštění osvětlení pohonu. Po stisknutí tlačítka LED DL1 zhasne a po chvíli se opět rozsvítí. Tímto je vysílač naladěn. Přijímač pojme max. 50 kódů. Pokud bude zapotřebí vymazat vysílač z paměti přijímače je nutné zmáčknout a držet tlačítko P1 po dobu minimálně 10sec. dokud LED DL1 nezhasne. 6

7 U5. Provozní podmínky: Vrata a pohon musí být nastaveny tak, aby při zavírání cca 50 cm před dovřením vrata nevyvinula sílu větší než cca. 10 kg, maximální přípustná síla je dle bezpečnostních předpisů 15kg. Při nastavení síly dbejte norem ČSN a EN Pokud dojde při zavírání k najetí vrat na překážku, pohon zastaví a reverzuje (při protnutí fotobuněk /pokud jsou nainstalovány/ pouze zastaví. Pokud brání překážka vratům při otevírání vrata se také zastaví. Další impuls pošle vrata do protipohybu. Pokud dojde k výpadku el. energie a vrata odjistíme na ruční pohon, nespouštějte pohon po obnovení el. energie bez opětovného zajištění západky jezdce! U7. Upozornění:U Pokud jsou vrata v pohybu, nezdržujte se v jejich blízkosti, aby nedošlo k zachycení těla nebo oděvu a tím možným zraněním či poškozením. Vrata ovládejte jen pokud na ně dokonale vidíte a pokud v jejich prostoru nejsou žádné překážky. Vrata, která jsou v pohybu, jsou nebezpečná pro osoby a zvířata zdržující se v jejich prostoru působnosti. Děti nesmí vrata spouštět, ani si hrát s dálkovým ovládáním a nesmí se zdržovat v prostoru vrat. Na vrata umístěte označení, že jsou vybavena automatickým pohonem na dálkové ovládání. Před opravou nebo sejmutím krytu pohonu vždy vytáhněte síťovou zástrčku ze zásuvky. K zajištění správné funkce a správného provozu dbejte pokynů výrobce a údržbu svěřte kvalifikované firmě nejméně 1 x ročně. Obzvláště si nechte přezkoušet správnou funkci případných instalovaných bezpečnostních prvků, jako např. fotobuněk ( X viz.nákres), nebo majáku ( Y viz.nákres). S těmito bezpečnostními předpisy seznamte všechny uživatele vrat. 7
