MONTÁŽNÍ NÁVOD PRO POHONY TEC 224

Transkript

1 1 MONTÁŽNÍ NÁVOD PRO POHONY TEC 224 vč. řídící elektroniky C224 a vysílače TXN 4k Elektromechanický pohon pro otočné brány - provozní napětí 24Vdc / 2,5A - max.hmotnost křídla 175kg s větrem propustnou výplní - samosvorné vřeteno - provozní zatížení max.80% prac.vytížení - rychlá montáž Přehled dodávaných modelů Typ Napájení Napájení Jmenovitý Max.síla Rychlost Max.zdvih Max.šířka Blokování pohonu Proud otevření o 90 křídla zavřeného stavu TEC V / 50Hz 24 Vdc 2,5A 1500 N 25 sec 400mm 2 m Ano Ver. TEC 1/10

2 2 Je striktně zakázané kopírovat nebo rozmnožovat tento Návod k montáži a obsluze, bez písemného souhlasu dodavatele a výrobce. Překlad do dalších jazyků celku nebo částí návodu je bez písemného souhlasu a schválení zakázáno. Všechna práva tohoto dokumentu jsou rezervovaná. Výrobce a dodavatel nenese odpovědnost za poškození nebo špatnou funkci, způsobené nesprávnou instalací nebo nevhodným použitím produktu. Doporučujeme uživatelům podrobně pročíst tuto příručku. Výrobce a dodavatel nepřijme odpovědnost za poškození nebo špatnou funkci, způsobené použitím společně se zařízením ostatních výrobců. VŠEOBECNÉ INFORMACE V tomto případě je záruka neplatná. Výrobce a dodavatel nepřijme odpovědnost za škody nebo zranění, pokud nebudou přesně dodržena pravidla instalace, provozu a údržby, tak jak jsou popsána v této příručce, a pravidla bezpečného provozu, tak jak jsou popsána v kapitole BEZPEČNOSTNÍ POKYNYÍ. S cílem zlepšování produktů si výrobce a dodavatel ponechává právo kdykoli provést změny v návodu, bez předcházejícího varování. Tento dokument se přizpůsobí inovacím zařízení v okamžiku, kdy bude nový model dán do prodeje. BEZPEČNOSTNÍ POKYNY VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO MONTÁŽ A PROVOZ ZAŘÍZENÍ Tyto obecná pravidla musí být vždy respektována během instalace, připojení, testování, zkušebního chodu, provozu a údržby zařízení. Výrobce a dodavatel nepřebírá odpovědnost za poškození nebo zranění způsobené špatnou instalací, neshodující se s tímto montážním návodem. Veškeré úkony spojené s instalací a údržbou zařízení smí provádět pouze osoba kvalifikovaná, s patřičným oprávněním a znalostí bezpečnostních předpisů. Instalace zařízení vyžaduje praktickou a teoretickou znalost mechanismů, elektroniky, příslušných norem a zákonů. Amatérská instalace je striktně zakázaná, pokud se neprokáže patřičné oprávnění Nepokračujte v instalaci nebo provozu v případě jakékoliv známky nestandardního chodu nebo chování zařízení Pečlivě prostudujte tuto příručku před vlastní instalací, a v případě nejasností nebo nesouladu kontaktujte odbornou firmu Neprovádějte upravení nastavitelných hodnot v případě, že jste neporozuměli procedurám popsaných v této příručce Během instalace, připojování, v době zkušebního chodu a v provozu dodržujte platnou preventivní ochranu a bezpečnostní předpisy Uschovejte tuto příručku na bezpečném a dostupném místě V zájmu bezpečného a optimálního chodu zařízení používejte pouze originální náhradní díly,doplňky, bezpečnostní a ovládací prvky Neprovádějte změny nebo úpravy na žádném z komponentů systému. Tyto zásahy mohou způsobit špatnou funkci zařízení. Výrobce a dodavatel nepřebírá odpovědnost za následky takového jednání. Zařízení nesmí být používáno, jestliže nebyla ukončena veškerá nastavovací a seřizovací procedura, a pokud nebylo zařízení řádně vyzkoušeno. Pokud vnikne kapalina do prostoru zařízení, odpojte přívod proudu a neprodleně kontaktujte servis. Použití zařízení v takovýchto podmínkách můře způsobit riskantní a nebezpečné situace. V případě chyb nebo nejasností v této příručce nesmí být zařízení použito. V tomto případě ihned kontaktujte dodavatele. SKLADOVACÍ INSTRUKCE Výrobce a dodavatel nepřebírá odpovědnost za poškození zařízení způsobené nesprávným skladováním nebo manipulací, a v případě, že nebudou dodrženy následující podmínky: Zařízení skladujte v zavřených a suchých prostorách, v teplotách mezi 20 až +70 o C Neskladujte zařízení v blízkosti tepelných zdrojů a přímých plamenů Skladujte zařízení v horizontální poloze, ale ne na zemi.!! DŮLEŽITÉ ZÁSADY A POKYNY PŘED VLASTNÍ INSTALACÍ!! Zkontrolujte funkčnost brány. Před instalací zařízení musí být brána plně funkční. Instalované zařízení je určeno pouze pro pohyb brány. Zařízení nesmí sloužit jako nosný prvek. Odstraňte případné nadměrné tření systému brány. Brána se musí v celém pracovním prostoru pohybovat se stejnoměrným odporem. Zkontrolujte, zda během pohybu brány nedochází ke stranovým výkyvům. Tyto výkyvy jsou pro montáž zařízení nepřípustné. Zkontrolujte, zda jsou instalované koncové mechanické dorazy brány pro polohu zavřeno. Zařízení je určeno pouze pro provoz brány v horizontální poloze, a nesmí se instalovat (bez použití dalších přídavných bezpečnostních prvků) na brány s horizontální odchylkou (šikmé). Ver. TEC 1/10

3 3 Všeobecné informace Při použití pohonu TEC 224 jednoduše a rychle zautomatizujete nové i stávající jednokřídlé brány do 2m a dvoukřídlé brány s průjezdem do cca. 4m. Možnost tolerance u větrem propustných výplní brány při 175kg je až do 2,5m a při 225kg pouze do 1,5m délky křídla. Stator je umístěn v hliníkovém pouzdře nad kterým je plastový kryt. Tělo pohonu je řešeno zadní částí s převody a přední částí (trubkou), ze které se vysouvá samosvorné ocelové vřeteno v nerezové pístnici. Pohon je díky samosvornému vřetenu blokován při zastavení v jakékoli poloze. Při dodržení doporučené délky křídla není nutno instalovat elektrozámek. Nouzové otevření v případě výpadku proudu je umožněno imbusovým klíčem pro odblokování pohonu ve spodní části těla pohonu. Montážní postup Výchozím bodem pro úspěšnou montáž a bezporuchový provoz pohonu je osa (pantu obr.1 bod X) otáčení brány, od kterého se měří umístění zadního montážního úchytu pohonu a předního montážního úchytu pohonu. Rozměry jsou uvedeny v tabulce č.1. Obr.1 Rozměry v tabulce jsou uváděny v mm Tabulka 1 TEC 224 TEC 224 Úhel otevření A B C Max.šířka křídla 2m 2m Rozměr A + B je nutné měřit vždy od osy pantu brány viz. Obr.1 Obr.2

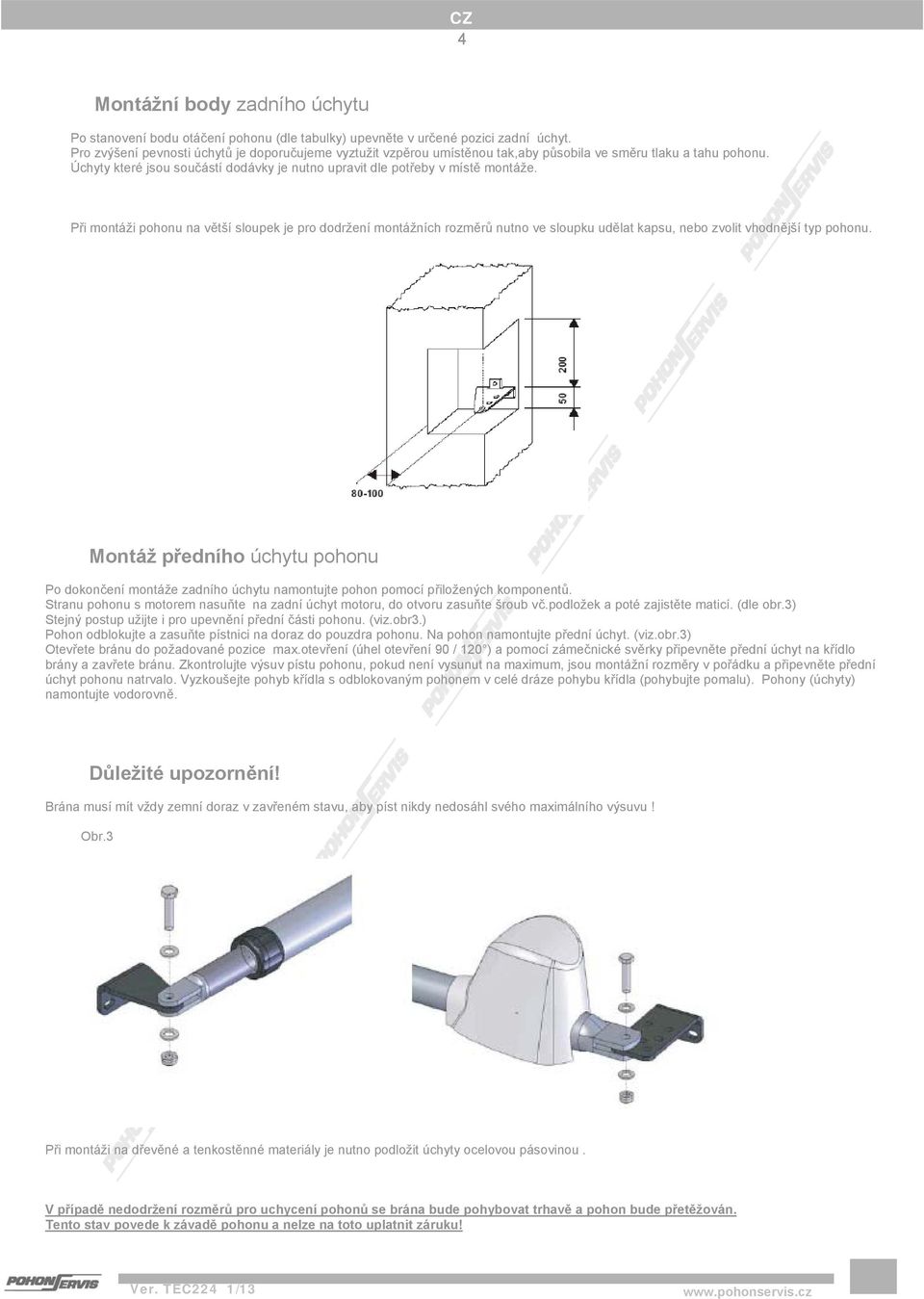

4 4 Montážní body zadního úchytu Po stanovení bodu otáčení pohonu (dle tabulky) upevněte v určené pozici zadní úchyt. Pro zvýšení pevnosti úchytů je doporučujeme vyztužit vzpěrou umístěnou tak,aby působila ve směru tlaku a tahu pohonu. Úchyty které jsou součástí dodávky je nutno upravit dle potřeby v místě montáže. Při montáži pohonu na větší sloupek je pro dodržení montážních rozměrů nutno ve sloupku udělat kapsu, nebo zvolit vhodnější typ pohonu. Montáž předního úchytu pohonu Po dokončení montáže zadního úchytu namontujte pohon pomocí přiložených komponentů. Stranu pohonu s motorem nasuňte na zadní úchyt motoru, do otvoru zasuňte šroub vč.podložek a poté zajistěte maticí. (dle obr.3) Stejný postup užijte i pro upevnění přední části pohonu. (viz.obr3.) Pohon odblokujte a zasuňte pístnici na doraz do pouzdra pohonu. Na pohon namontujte přední úchyt. (viz.obr.3) Otevřete bránu do požadované pozice max.otevření (úhel otevření 90 / 120 ) a pomocí zámečnické svěrky připevněte přední úchyt na křídlo brány a zavřete bránu. Zkontrolujte výsuv pístu pohonu, pokud není vysunut na maximum, jsou montážní rozměry v pořádku a připevněte přední úchyt pohonu natrvalo. Vyzkoušejte pohyb křídla s odblokovaným pohonem v celé dráze pohybu křídla (pohybujte pomalu). Pohony (úchyty) namontujte vodorovně. Důležité upozornění! Brána musí mít vždy zemní doraz v zavřeném stavu, aby píst nikdy nedosáhl svého maximálního výsuvu! Obr.3 Při montáži na dřevěné a tenkostěnné materiály je nutno podložit úchyty ocelovou pásovinou. V případě nedodržení rozměrů pro uchycení pohonů se brána bude pohybovat trhavě a pohon bude přetěžován. Tento stav povede k závadě pohonu a nelze na toto uplatnit záruku!

5 5 Nouzové odblokování při výpadku proudu Odblokovacím imbusovým klíčem otočte o 180 (cca ½ otáčky) ve směru hodinových ručiček (viz obrázek 4). Obr.4 Nyní můžete bránou pohybovat ručně ( stejnou rychlostí jako při normálním provozu). Pro obnovení motorového provozu otáčejte odblokovacím klíčem ve směru pohybu hodinových ručiček na doraz. Poté posuňte bránou tak,aby spojka vřetena slyšitelně zapadla. Zapojení Zapojení pohonu proveďte dle montážního návodu řídící jednotky. Ze spodní strany pohonu je vyveden kabel 2 x 1,5mm s délkou cca. 0,5m. Tento kabel je pro zapojení barevně rozlišen: - červený nebo hnědý - +24V - černý nebo hnědý - -24V Konstrukční rozměry TEC 224 Rozměry jsou uvedeny v mm Obr.5

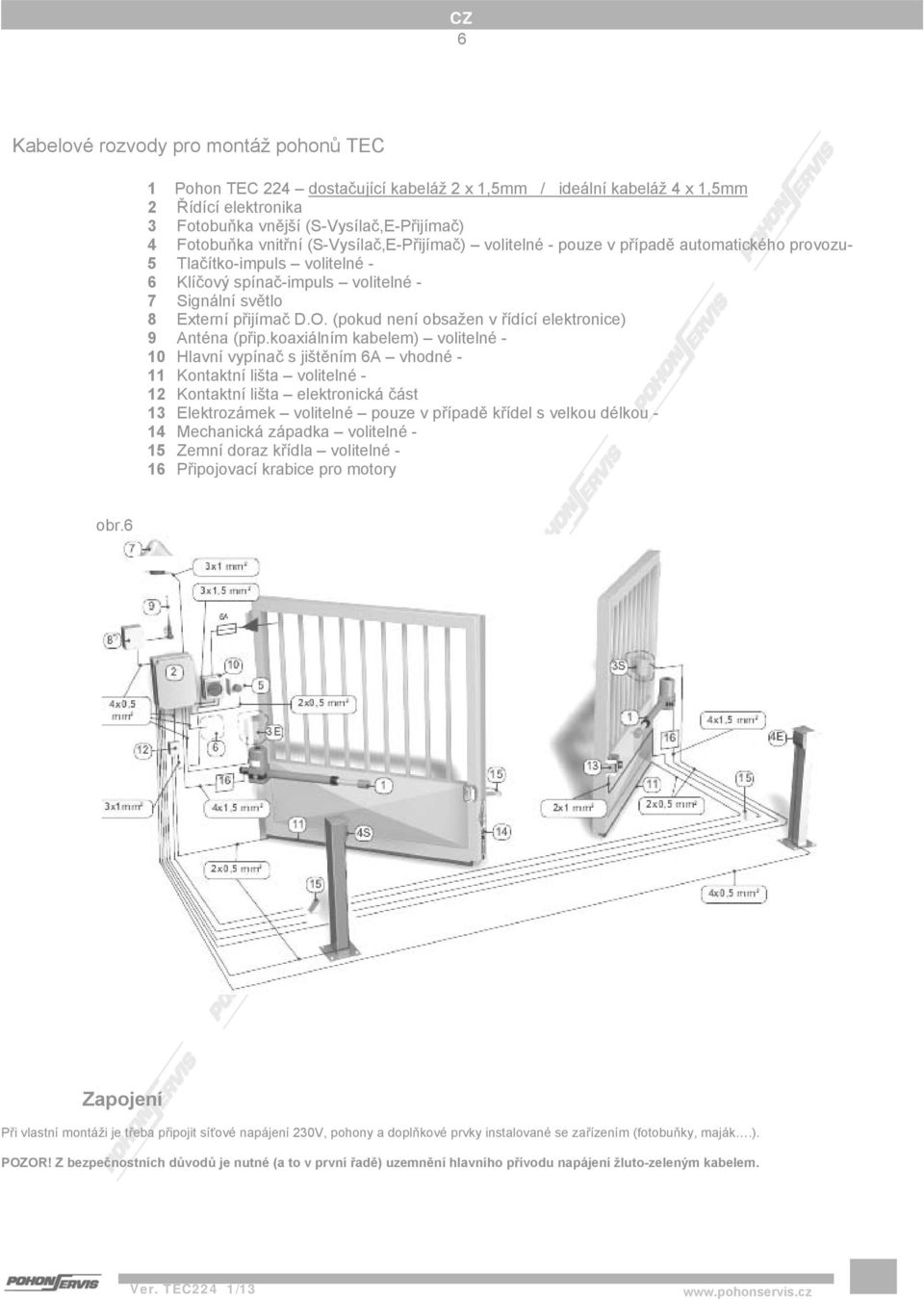

6 6 Kabelové rozvody pro montáž pohonů TEC 1 Pohon TEC 224 dostačující kabeláž 2 x 1,5mm / ideální kabeláž 4 x 1,5mm 2 Řídící elektronika 3 Fotobuňka vnější (S-Vysílač,E-Přijímač) 4 Fotobuňka vnitřní (S-Vysílač,E-Přijímač) volitelné - pouze v případě automatického provozu- 5 Tlačítko-impuls volitelné - 6 Klíčový spínač-impuls volitelné - 7 Signální světlo 8 Externí přijímač D.O. (pokud není obsažen v řídící elektronice) 9 Anténa (přip.koaxiálním kabelem) volitelné - 10 Hlavní vypínač s jištěním 6A vhodné - 11 Kontaktní lišta volitelné - 12 Kontaktní lišta elektronická část 13 Elektrozámek volitelné pouze v případě křídel s velkou délkou - 14 Mechanická západka volitelné - 15 Zemní doraz křídla volitelné - 16 Připojovací krabice pro motory obr.6 Zapojení Při vlastní montáži je třeba připojit síťové napájení 230V, pohony a doplňkové prvky instalované se zařízením (fotobuňky, maják.). POZOR! Z bezpečnostních důvodů je nutné (a to v první řadě) uzemnění hlavního přívodu napájení žluto-zeleným kabelem.

7 7 TECHNICKÝ POPIS ZAŘÍZENÍ Popis řídící elektroniky C224 (ve smyslu tohoto obrázku) pojistka F2-10A JP2 můstek Baterie 12Vdc / 24Vac pojistka F1-1A JP1 můstek výstup 12Vdc / 24Vac Baterie Transformátor ladící tlačítka P1, P2, P3 přepínací programovací dipswitches trimr RV1 J6 přijímač kontrolní LED POJISTKY F1 Primární pojistka F 1A P2 Sekundární pojistka F 10A J1 nízkonapěťové svorkovnice (1,2,3,4,5,6,7,8, 9, 10 zleva) nízkonapěťové svorkovnice J2 (1.2,3,4,5,6,7,8,9, 10 zleva) nízkonapěťové svorkovnice J3 (1.2,3,4,5,6,7,8 zleva) svorkovnice antény J5 1,2,od spodu TRIMR RV1 Při ladění chodu- nastavení rychlosti pro zpomalení / Při provozu nastavení síly (viz.ladění chodu) DIP SWITCHES Nastavení jednotlivých funkcí NELZE VZÁJEMNĚ KOMBINOVAT: DIP1,2 OFF standardní impulsní provoz (otevřít-stop-zavřít) DOPORUČENO DIP1 ON kondominium automatický provoz (nereaguje zastavení impulsem při otevírání, impulsem načítá pauzu) DIP2 ON automatický provoz (otevřít-zavírá automaticky po nastavitelném čase) - NUTNÉ 2PÁRY FOTOBUNĚK DIP3 ON provoz pouze jednoho křídla (použití pouze u jednokřídlé brány) DIP4 ON kicksback efekt (při použití elektrozámku dotlačí křídla před otevíráním) DIP3 OFF + DIP5 ON Funkce provozu bez zpoždění křídla (obě křídla se pohybují současně) DIP6 ON Signalizace otevření (DIP6 OFF Elektrozámek) DIP7 ON Test fotobuněk DIP8 ON Amperostop motor 1 nízká citlivost (DIP8 OFF vysoká citlivost) DIP9 ON Amperostop motor 2 nízká citlivost (DIP9 OFF vysoká citlivost) DIP10 - ON Umožňuje LED osvětlení POZN.: DOPORUČENÉ NASTAVENÍ: DIP 1, 2, 3, 4, 5, 6, 8, 9 OFF

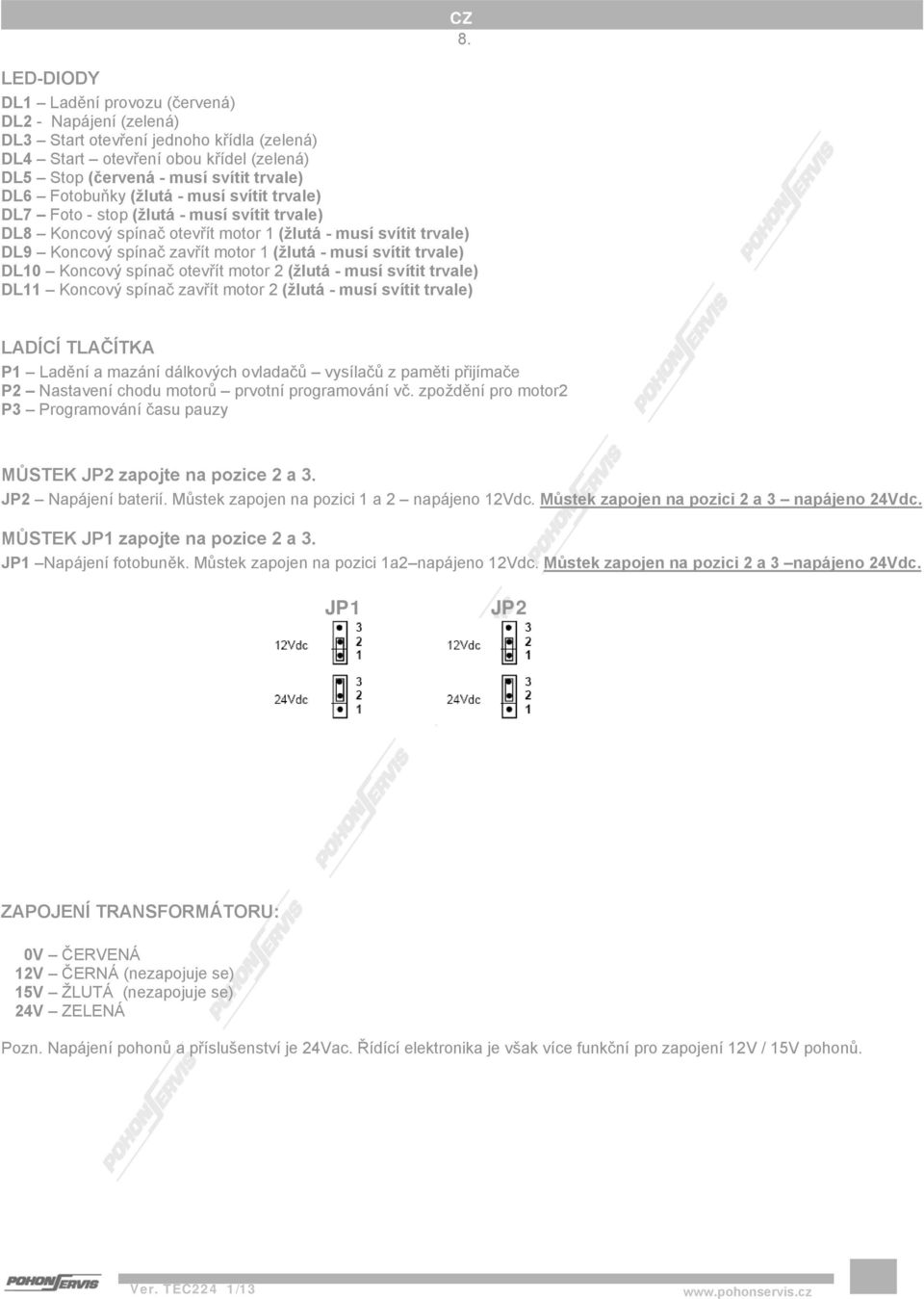

8 8. LED-DIODY DL1 Ladění provozu (červená) DL2 - Napájení (zelená) DL3 Start otevření jednoho křídla (zelená) DL4 Start otevření obou křídel (zelená) DL5 Stop (červená - musí svítit trvale) DL6 Fotobuňky (žlutá - musí svítit trvale) DL7 Foto - stop (žlutá - musí svítit trvale) DL8 Koncový spínač otevřít motor 1 (žlutá - musí svítit trvale) DL9 Koncový spínač zavřít motor 1 (žlutá - musí svítit trvale) DL10 Koncový spínač otevřít motor 2 (žlutá - musí svítit trvale) DL11 Koncový spínač zavřít motor 2 (žlutá - musí svítit trvale) LADÍCÍ TLAČÍTKA P1 Ladění a mazání dálkových ovladačů vysílačů z paměti přijímače P2 Nastavení chodu motorů prvotní programování vč. zpoždění pro motor2 P3 Programování času pauzy MŮSTEK JP2 zapojte na pozice 2 a 3. JP2 Napájení baterií. Můstek zapojen na pozici 1 a 2 napájeno 12Vdc. Můstek zapojen na pozici 2 a 3 napájeno 24Vdc. MŮSTEK JP1 zapojte na pozice 2 a 3. JP1 Napájení fotobuněk. Můstek zapojen na pozici 1a2 napájeno 12Vdc. Můstek zapojen na pozici 2 a 3 napájeno 24Vdc. JP1 JP2 ZAPOJENÍ TRANSFORMÁTORU: 0V ČERVENÁ 12V ČERNÁ (nezapojuje se) 15V ŽLUTÁ (nezapojuje se) 24V ZELENÁ Pozn. Napájení pohonů a příslušenství je 24Vac. Řídící elektronika je však více funkční pro zapojení 12V / 15V pohonů.

9 9. Schéma vstupů řídící elektroniky C224 PŘIPOJENÍ SVORKOVNIC Připojení pod napětí 230V se provádí přívodní svorkovnicí před transformátorem, který je zapojen k řídící elektronice pomocí svorek FS3 a FS4 označené jako AC IN již pod redukovaným napájením 24V. Připojení baterií se provádí přímo k řídící elektronice pomocí svorek FS1 pozitivní a FS2 negativní. J zapojení fotobuněk a jiného externího zařízení (napájení 12 nebo 24V dle propojení JP1) maják (napájení 12 nebo 24V dle propojení JP1) motor 1 (napájení 12 nebo 24V dle propojení JP1) motor 2 (napájení 12 nebo 24V dle propojení JP1) elektrozámek J spínací impuls / otevření pro pěší spínací impuls / celé otevření rozpínací impuls / stop tlačítko (v případě že nebude použito je nutno propojit můstkem propojkou) rozpínací impuls / fotobuňky (v případě že nebude použito je nutno propojit můstkem propojkou) rozpínací impuls / fotostop (v případě že nebude použito je nutno propojit můstkem propojkou) spínací impuls / 2kanál přijímače dálkového ovládání

10 10. J3 NEZAPOJUJE SE! (POHONY TEC 224 NEJSOU VYBAVENY KONCOVÝMI SPÍNAČI ANI ENCODÉREM) rozpínací impuls / koncový spínač otevřeno M 1 (v případě že nebude použito je nutno propojit můstkem propojkou) rozpínací impuls / koncový spínač zavřeno M 1 (v případě že nebude použito je nutno propojit můstkem propojkou) výstup pro encodér (snímač otáček) standardně se nezapojuje rozpínací impuls / koncový spínač otevřeno M 2 (v případě že nebude použito je nutno propojit můstkem propojkou) rozpínací impuls / koncový spínač zavřeno M 2 (v případě že nebude použito je nutno propojit můstkem propojkou) výstup pro encodér (snímač otáček) standardně se nezapojuje POZNÁMKA: Fotostop = brána v případě překážky vždy zastaví. Fotobuňky = brána v případě překážky zastaví pouze při zavírání. Stop = spínač pro okamžité zastavení. Koncové spínače = při zapojení koncových spínačů pro motor 1 nebo 2 nebo 1 + 2, zastaví na pokyn (NEDODÁVÁ SE) V PŘÍPADĚ ŽE NEBUDE NĚKTERÝ Z TĚCHTO ROZPÍNACÍCH IMPULSŮ ZAPOJEN, JE NUTNÉ JE PŘEPOJIT MŮSTKY! Tzn. Propojka svorkovnice J2 č.4+5, č.4+6, č.7+8. J5 1 stínění antény (v případě použití koaxialové antény) 2 anténa J6 Konektor pro připojení přijímače dálkového ovládání SX MHz nebo PX MHz. V případě, že nebudou zapojeny výstupy rozpínacích kontaktů pro fotobuňky, fotostop a stop tlačítko, je nutné jej přemostit můstky! Jinak nelze spustit zařízení a ani naladit vysílače D.O. Nejprve dokončete nastavení chodu brány a po té zapojujte dodatečné bezpečnostní prvky!!! V případě, že budou na závěr zapojeny např. fotobuňky je nutné tento můstek odstranit. 1. SPUŠTĚNÍ DO PROVOZU Před samotným spuštěním systému zkontrolujte správnost zapojení. Zkontrolujte správná nastavení vč. umístění pohonu a zapněte přívodní napájení. Kontrolní LED-diody Vám signalizují správnost zapojení. 1. NALADĚNÍ DÁLKOVÉHO OVLADAČE VYSÍLAČE TXN DIP4 433MHz Nejprve na vysílači nastavte jedinečný kód na 10-ti místném dip-switch (otevřete vysílač odšroubováním 1ks šroubku). Stiskněte tlačítko P1 na řídící elektronice (dokud neproblikne a následně se nerozsvítí LED dioda DL1 / sepne relé). Nyní stiskněte první (nebo dle libosti jakékoliv další) tlačítko na ovladači, LED DL1 signalizuje naladění tlačítka vysílače pro otevření celé brány zhasnutím. Stiskněte dvakrát za sebou tlačítko P1 na řídící elektronice (pomalu tak, aby problikla LED dioda DL1 / dvakrát za sebou sepne relé), poté stiskněte druhé tlačítko na ovladači, LED DL1 signalizuje naladění tlačítka vysílače pro otevření jednoho křídla pro pěší. Na každém dalším vysílači nastavte totožný 10-ti místný kód jako na původním naladěným. V případě potřeby vymazání přijímače postupujte následovně: Stiskněte a držte tlačítko P1 po dobu min.10sec., než LED DL1 nezhasne. Tímto je paměť přijímače vymazána.

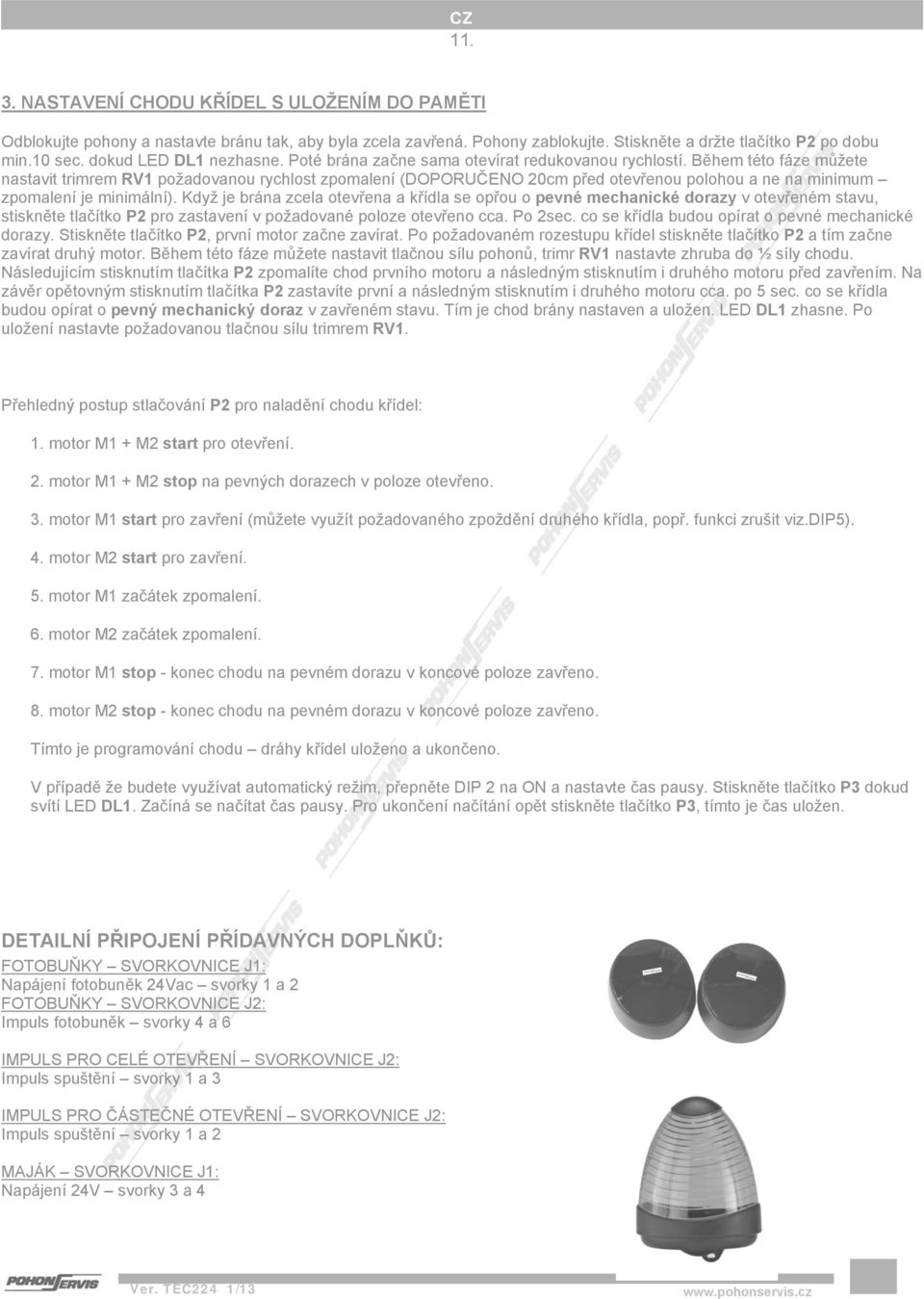

11 NASTAVENÍ CHODU KŘÍDEL S ULOŽENÍM DO PAMĚTI Odblokujte pohony a nastavte bránu tak, aby byla zcela zavřená. Pohony zablokujte. Stiskněte a držte tlačítko P2 po dobu min.10 sec. dokud LED DL1 nezhasne. Poté brána začne sama otevírat redukovanou rychlostí. Během této fáze můžete nastavit trimrem RV1 požadovanou rychlost zpomalení (DOPORUČENO 20cm před otevřenou polohou a ne na minimum zpomalení je minimální). Když je brána zcela otevřena a křídla se opřou o pevné mechanické dorazy v otevřeném stavu, stiskněte tlačítko P2 pro zastavení v požadované poloze otevřeno cca. Po 2sec. co se křídla budou opírat o pevné mechanické dorazy. Stiskněte tlačítko P2, první motor začne zavírat. Po požadovaném rozestupu křídel stiskněte tlačítko P2 a tím začne zavírat druhý motor. Během této fáze můžete nastavit tlačnou sílu pohonů, trimr RV1 nastavte zhruba do ½ síly chodu. Následujícím stisknutím tlačítka P2 zpomalíte chod prvního motoru a následným stisknutím i druhého motoru před zavřením. Na závěr opětovným stisknutím tlačítka P2 zastavíte první a následným stisknutím i druhého motoru cca. po 5 sec. co se křídla budou opírat o pevný mechanický doraz v zavřeném stavu. Tím je chod brány nastaven a uložen. LED DL1 zhasne. Po uložení nastavte požadovanou tlačnou sílu trimrem RV1. Přehledný postup stlačování P2 pro naladění chodu křídel: 1. motor M1 + M2 start pro otevření. 2. motor M1 + M2 stop na pevných dorazech v poloze otevřeno. 3. motor M1 start pro zavření (můžete využít požadovaného zpoždění druhého křídla, popř. funkci zrušit viz.dip5). 4. motor M2 start pro zavření. 5. motor M1 začátek zpomalení. 6. motor M2 začátek zpomalení. 7. motor M1 stop - konec chodu na pevném dorazu v koncové poloze zavřeno. 8. motor M2 stop - konec chodu na pevném dorazu v koncové poloze zavřeno. Tímto je programování chodu dráhy křídel uloženo a ukončeno. V případě že budete využívat automatický režim, přepněte DIP 2 na ON a nastavte čas pausy. Stiskněte tlačítko P3 dokud svítí LED DL1. Začíná se načítat čas pausy. Pro ukončení načítání opět stiskněte tlačítko P3, tímto je čas uložen. DETAILNÍ PŘIPOJENÍ PŘÍDAVNÝCH DOPLŇKŮ: FOTOBUŇKY SVORKOVNICE J1: Napájení fotobuněk 24Vac svorky 1 a 2 FOTOBUŇKY SVORKOVNICE J2: Impuls fotobuněk svorky 4 a 6 IMPULS PRO CELÉ OTEVŘENÍ SVORKOVNICE J2: Impuls spuštění svorky 1 a 3 IMPULS PRO ČÁSTEČNÉ OTEVŘENÍ SVORKOVNICE J2: Impuls spuštění svorky 1 a 2 MAJÁK SVORKOVNICE J1: Napájení 24V svorky 3 a 4 Ver. TEC224 1/ 13

12 12.!!! Zkontrolujte správný provoz jak vysílačem dálkového ovládání, tak i příp.externím tlačítkem. Nastavte typ a způsob provozu, zkontrolujte správnou funkci bezpečnostních prvků jako např. fotobuněk, které při přerušení paprsku způsobí při zavírání zastavení brány a vrácení se zpět. Nastavte zbývající doplňující funkce dle potřeby. NEZAPOMEŇTE NA SPRÁVNÉ NASTAVENÍ TLAČNÉ SÍLY!!! MAX.POVOLENÁ TLAČNÁ SÍLA JE 15KG. POZNÁMKA: V případě jednokřídlé brány je postup ladění stejný jako pro dvě křídla, po naladění ale nastavte DIP 3 ON. ÚDRŽBA ZAŘÍZENÍ OBECNÉ ZÁSADY V následujících bodech jsou popsány obecné zásady pro údržbu zařízení. V případě poruchy nebo rizikového chování systému vždy v první řadě odpojte přívod napětí. Zařízení a celou oblast prostoru brány a pohonu je nutné udržovat v čistotě. Průběžně je nutné kontrolovat, zda nejsou v tomto prostoru cizí předměty nebo ostatní nečistoty (napadané listí, hlína atd..) V případě čištění systému a oblasti brány vždy vypněte přívod proudu. Čištění zařízení nikdy neprovádějte proudem vody, čistěte pouze povrch a to navlhčeným hadříkem. K čištění nepoužívejte rozpouštědla, ředidla a jiné chemické agresivní látky Pokud po instalaci zařízení dojde k okolním terénním úpravám, je nutné zabezpečit, aby byl umožněn odv od dešťové vody. V zimních obdobích je nutné zamezit hromadění sněhu v celé oblasti brány a pohonu. BĚŽNÁ PRAVIDELNÁ ÚDRŽBA Každých 6 měsíců je z bezpečnostních důvodů nutno provést montážní firmou kontrolu celého zařízení a dále veškeré testy. Při potřebě náhradních dílů používejte pouze originální náhradní díly, jinak nebude možné uznat záruku a zabezpečit bezpečný chod systému. ROZEBRÁNÍ A LIKVIDACE Odpojení a odinstalování může provést pouze kvalifikovaná osoba, s patřičným oprávněním. TEC automatické pohony jsou složeny z různých materiálů. Materiály jako hliník, plast, elektrické kabely mohou být recyklovány. Ostatní materiály jako baterie, desky plošných spojů atd. musí být zlikvidovány na základě místních předpisů o škodlivých a nebezpečných odpadech. TECHNICKÉ PARAMETRY ŘÍDÍCÍ ELEKTRONIKA C224: Rozměry a váha: 177x247x92mm 1,2kg Napájení k transformátoru: 230 Vac +/- 10% Stand-by provoz: 1W Pracovní teplota: 0 / + 60 C Výstup pohony: 12/24 Vdc Výstup maják a osvětlená: 12 / 24 Vdc Výstup elektrozámek: 12 / 24 Vdc, 15W max. Výstup příslušenství: 12 /24 Vdc, 0,5 A max. Pracovní čas pohonů: 0-250sec. Pausa: 0-250sec. Zpoždění křídla: 0-25sec. VYSÍLAČ TXN4 433MHz: Rozměry a váha: 36x50x12mm 30gr. Pracovní frekvence: 433 MHz Napájení: 1ks alkalická baterie 12 Vdc 20 mah Pracovní teplota: C Vysílací síla: 0.1mW
