CLT C1 THERMAL. POUŽITÍ POPIS TECHNICKÉ VLASTNOSTI CERTIFIKACE. leden Stropy velkoprostorových garáží

Transkript

1 CLT C1 THERMAL leden 2018 POUŽITÍ Stropy velkoprostorových garáží POPIS Lamela pro izolace stropů CLT C1 Thermal je nehořlavá izolace z minerální kamenné vlny s kolmou orientací vláken. Lamela má z vnější strany po obvodu zkosené hrany v úhlu 45 a je opatřená bílým silikátovým nástřikem. Lamely jsou určené pro vytvoření zateplených podhledů v technických a technologických místnostech, zejména ve velkoprostorových garážích. Lepí se na soudržný podklad s použitím vhodného stavebního lepidla. Desky mohou být ponechány bez další povrchové úpravy nebo mohou být opatřeny nástřikem interiérovou nebo fasádní barvou. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,037 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Dlouhodobá nasákavost Krátkodobá nasákavost Pevnost v tahu kolmo k rovině desky σ mt σ WL(P) 3,0 WS 1,0 TR40 40 Napětí v tlaku při 10% deformaci σ 10 CS(10)20 20 kg/m 2 EN kg/m 2 EN 1609 Bod tavení vláken t t 1000 C DIN Kód značení MW-EN T5-CS(10)20-TR40-WS-WL(P)-MU1 kpa kpa EN 1607 EN 826 CERTIFIKACE

2 CLT C1 THERMAL leden 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek CLT C1 Thermal je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Stropní izolační lamely CLT C1 Thermal jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , ,05 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/CLTC1T/CZ

3 MINERAL PLUS HB 034 srpen 2018 POUŽITÍ Stěny dřevostaveb Ostatní rámové konstrukce s vhodnými roztečemi nosných prvků POPIS MINERAL PLUS HB 034 je stavební tepelná a akustická izolace z minerální vlny s vysokou pružností a vynikajícími tepelně technickými vlastnostmi. Technologie pojení ECOSE využívá pojivo na rostlinné bázi a dodává minerální vlně typickou hnědou barvu. Je dodáván ve formě desek. Materiál je v celém průřezu hydrofobizován. Šířka desek je přizpůsobena pro běžně používané rozteče nosných sloupků v rámových konstrukcích stěn dřevostaveb. Desky mohou být použity také v konstrukcích šikmých střech, stropů atd. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,034 W/m K EN Třída tolerance tloušťky T3 EN Třída reakce na oheň A1 EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ Odpor proti proudění vzduchu Kód značení MU1 µ = 1 AFr10 >10 MW-EN T3-WS-WL(P)-MU1-AFr10 EN kpa s/m 2 EN CERTIFIKACE

4 MINERAL PLUS HB 034 srpen 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek MINERAL PLUS HB 034 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , , ,05 *Jiné tloušťky mohou být k dispozici na vyžádání Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/M-PLUS-HB034 /CZ

5 TI 140 listopad 2018 POUŽITÍ Příčky Předstěny POPIS TI 140 je stavební akustická a tepelná izolace z minerální vlny. Technologie pojení ECOSE využívá pojivo na rostlinné bázi a dodává minerální vlně typickou hnědou barvu. Je dodávána ve formě rolí. Šířka rolí je přizpůsobena pro běžně používanou rozteč nosných vnitřních příček 625 mm. Izolace může být použita také v montovaných podhledech, trámových stropech atp. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,040 W/m K EN Třída tolerance tloušťky T2 EN Třída reakce na oheň A1 EN Faktor difúzního odporu µ Odpor proti proudění vzduchu Kód značení MU1 µ = 1 AFr5 >5 MW-EN T2-MU1-AFr5 EN kpa s/m 2 CERTIFIKACE

6 TI 140 listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek TI 140 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] 50** 625 4x , x6500 1,85 *Jiné tloušťky mohou být k dispozici na vyžádání ** Tloušťka 50 mm je dosažena rozřezem výrobku o tloušťce 100 mm, tento výrobek je možno použít pro výplň dutiny 50 nebo 100 mm hluboké. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/TI140/CZ

7 SmartRoof Top listopad 2018 POUŽITÍ Jednoplášťové pochozí ploché střechy Horní vrstva izolace jednoplášťových plochých střech POPIS SmartRoof Top je homogenní izolační deska z kamenné minerální vlny, patří do skupiny velmi tepelných izolací s vysokou odolností v tlaku. Desky jsou nehořlavé, odolává vysokým teplotám, vodoodpudivé, odolávající stárnutí a chemicky neutrální. Vlivem vysokých teplot nedochází k významným tvarovým změnám. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,038 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 10 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Bodové zatížení při 5 mm deformaci F p 650 N EN Krátkodobá nasákavost W p 1 kg/m2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m2 EN Faktor difúzního odporu µ Kód značení MU1 µ = 1 MW-EN T5-TR10-CS(10)70-PL(5)650-WS-WL(P)-MU1 EN CERTIFIKACE

8 SmartRoof Top listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek SmartRoof Top je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , ,15 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/SRT/CZ

9 UNIFIT 032 listopad 2018 POUŽITÍ Šikmé střechy Dřevěné a ocelové rámové konstrukce Vnitřní montované dělící konstrukce POPIS Tepelná izolace z minerální vlny hnědé barvy, vyráběná ve formě rohoží balených do rolí. Na povrchu izolace je značení usnadňující formátování materiálu. Izolace vykazuje vynikající tepelně technické i mechanické vlastnosti. Izolace je určena zejména pro zateplování šikmých střech, může být použita i do jiných konstrukcí obdobného charakteru, včetně konstrukcí svislých. Materiál se formátuje na rozměr o 10 až 20 mm širší než světlá rozteč hlavních nosných prvků tvořících izolovanou konstrukci. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,032 W/m K EN Třída tolerance tloušťky T2 EN Třída reakce na oheň A1 EN Faktor difúzního odporu Odpor proti proudění vzduchu Kód značení μ MU1 µ = 1 AFr5 >5 MW-EN T2-MU1-AFr5 EN kpa s/m 2 EN CERTIFIKACE

10 UNIFIT 032 listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek Unifit 032 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Role jsou baleny v PE fólii. Ochranný obal je označen logem výrobce a výrobním štítkem, který specifikuje technické vlastnosti výrobku a doporučený způsob jeho aplikace. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , ,25 Poznámka: Jiné rozměry výrobku mohou být dodány na vyžádání. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/UNI032/CZ

11 UNIFIT 035 listopad 2018 POUŽITÍ Šikmé střechy Dřevěné a ocelové rámové konstrukce Vnitřní montované dělící konstrukce POPIS Tepelná izolace z minerální vlny hnědé barvy, vyráběná ve formě rohoží balených do rolí. Na povrchu izolace je značení usnadňující formátování materiálu. Izolace vykazuje vynikající tepelně technické i mechanické vlastnosti. Izolace je určena zejména pro zateplování šikmých střech, může být použita i do jiných konstrukcí obdobného charakteru, včetně konstrukcí svislých. Materiál se formátuje na rozměr o 10 až 20 mm širší než světlá rozteč hlavních nosných prvků tvořících izolovanou konstrukci. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,035 W/m K EN Třída tolerance tloušťky T2 EN Třída reakce na oheň A1 EN Faktor difúzního odporu Odpor proti proudění vzduchu Kód značení μ MU1 µ = 1 AFr5 >5 MW-EN T2-MU1-AFr5 EN kpa s/m 2 EN CERTIFIKACE

12 UNIFIT 035 listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek Unifit 035 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Role jsou baleny v PE fólii. Ochranný obal je označen logem výrobce a výrobním štítkem, který specifikuje technické vlastnosti výrobku a doporučený způsob jeho aplikace. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , ,85 Poznámka: Jiné rozměry výrobku mohou být dodány na vyžádání. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/UNI035/CZ

13 UNIFIT 037 listopad 2018 POUŽITÍ Šikmé střechy Dřevěné a ocelové rámové konstrukce Vnitřní montované dělící konstrukce POPIS Tepelná izolace z minerální vlny hnědé barvy, vyráběná ve formě rohoží balených do rolí. Na povrchu izolace je značení usnadňující formátování materiálu. Izolace vykazuje velmi dobré tepelně technické i mechanické vlastnosti. Izolace je určena zejména pro zateplování šikmých střech, může být použita i do jiných konstrukcí obdobného charakteru, včetně konstrukcí svislých. Materiál se formátuje na rozměr o 10 až 20 mm širší než světlá rozteč hlavních nosných prvků tvořících izolovanou konstrukci. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,037 W/m K EN Třída tolerance tloušťky T2 EN Třída reakce na oheň A1 EN Faktor difúzního odporu Odpor proti proudění vzduchu Kód značení μ MU1 µ = 1 AFr5 >5 MW-EN T2-MU1-AFr5 EN kpa s/m 2 EN CERTIFIKACE

14 UNIFIT 037 listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek Unifit 037 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Role jsou baleny v PE fólii. Ochranný obal je označen logem výrobce a výrobním štítkem, který specifikuje technické vlastnosti výrobku a doporučený způsob jeho aplikace. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , ,40 Poznámka: Jiné rozměry výrobku mohou být dodány na vyžádání. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/UNI037/CZ

15 NATUROLL PRO listopad 2018 POUŽITÍ Izolační výplně stropů a podhledů Izolace nepochozích stropních konstrukcí Izolační výplně dutin stavebních konstrukcí POPIS Izolace je v celém průřezu hydrofobizovaná, je nehořlavá a velmi dobře pohlcuje hluk. Je určená pro mechanicky nenamáhané tepelné a akustické izolace dutin stavebních konstrukcí nebo nepochozích izolací položených shora na konstrukce stropů. V případě izolování šikmých nebo svislých dutin může být nutné polohu izolace vhodným způsobem mechanicky zajistit. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,039 W/m K EN Třída tolerance tloušťky T2 EN Třída reakce na oheň A1 EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu Kód značení μ MU1 µ = 1 MW-EN T2-WS-WL(P)-MU1 EN CERTIFIKACE

16 NATUROLL PRO listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek NatuRoll Pro je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Role jsou baleny v PE fólii. Ochranný obal je označen logem výrobce a výrobním štítkem, který specifikuje technické vlastnosti výrobku a doporučený způsob jeho aplikace. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] x , x , , , , , , , , ,1 Poznámka: Jiné rozměry výrobku mohou být dodány na vyžádání. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/NRP/CZ

17 UNIFIT 033 listopad 2018 POUŽITÍ Šikmé střechy Dřevěné a ocelové rámové konstrukce Vnitřní montované dělící konstrukce POPIS Tepelná izolace z minerální vlny hnědé barvy, vyráběná ve formě rohoží balených do rolí. Na povrchu izolace je značení usnadňující formátování materiálu. Izolace vykazuje vynikající tepelně technické i mechanické vlastnosti. Izolace je určena zejména pro zateplování šikmých střech, může být použita i do jiných konstrukcí obdobného charakteru, včetně konstrukcí svislých. Materiál se formátuje na rozměr o 10 až 20 mm širší než světlá rozteč hlavních nosných prvků tvořících izolovanou konstrukci. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,033 W/m K EN Třída tolerance tloušťky T2 EN Třída reakce na oheň A1 EN Faktor difúzního odporu Odpor proti proudění vzduchu Kód značení μ MU1 µ = 1 AFr5 >5 MW-EN T2-MU1-AFr5 EN kpa s/m 2 EN CERTIFIKACE

18 UNIFIT 033 listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek Unifit 033 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Role jsou baleny v PE fólii. Ochranný obal je označen logem výrobce a výrobním štítkem, který specifikuje technické vlastnosti výrobku a doporučený způsob jeho aplikace. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , ,05 Poznámka: Jiné rozměry výrobku mohou být dodány na vyžádání. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/UNI032/CZ

19 NATUROLL PLUS listopad 2018 POUŽITÍ Izolační výplně stropů a podhledů Izolace nepochozích stropních konstrukcí Izolační výplně dutin stavebních konstrukcí POPIS Izolace je v celém průřezu hydrofobizovaná, je nehořlavá a velmi dobře pohlcuje hluk. Je určená pro mechanicky nenamáhané tepelné a akustické izolace dutin stavebních konstrukcí nebo nepochozích izolací položených shora na konstrukce stropů. V případě izolování šikmých nebo svislých dutin může být nutné polohu izolace vhodným způsobem mechanicky zajistit. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,040 W/m K EN Třída tolerance tloušťky T2 EN Třída reakce na oheň A1 EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu Kód značení μ MU1 µ = 1 MW-EN T2-WS-WL(P)-MU1 EN CERTIFIKACE

20 NATUROLL PLUS listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek NatuRoll Plus je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Role jsou baleny v PE fólii. Ochranný obal je označen logem výrobce a výrobním štítkem, který specifikuje technické vlastnosti výrobku a doporučený způsob jeho aplikace. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] x , x , , , , , , , , , ,00 Poznámka: Jiné rozměry výrobku mohou být dodány na vyžádání. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/NRPL/CZ

21 MINERAL PLUS EXT 034 V (TP 435 B) listopad 2018 POUŽITÍ Montované fasádní konstrukce Sendvičové zdivo Hluk pohlcující výplň akustických konstrukcí POPIS MINERAL PLUS EXT 034 V (TP 435 B) jsou izolační desky z minerální vlny opatřené na lícové straně povrchovou úpravou z černé netkané sklotextilie, materiál je v celém průřezu hydrofobizován. Desky vykazují velmi dobré tepelně technické vlastnosti a schopnost pohlcovat hluk. Jsou určeny zejména do lehkých montovaných větraných fasádních systémů a sendvičového zdiva s větranou vzduchovou dutinou. Desky se vkládají do nosné konstrukce, jejich poloha se může fixovat použitím držáku tepelné izolace s širokým talířkem. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,034 W/m K EN Třída tolerance tloušťky T4 EN Třída reakce na oheň A1 EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu Odpor proti proudění vzduchu Kód značení μ MU1 µ = 1 AFr10 >10 MW-EN T4-WS-WL(P)-MU1-AFr10 EN kpa s/m 2 EN CERTIFIKACE

22 MINERAL PLUS EXT 034 V (TP 435 B) listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek MINERAL PLUS EXT 034 V (TP 435 B) je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou baleny v PE fólii. Ochranný obal je označen logem výrobce a výrobním štítkem, který specifikuje technické vlastnosti výrobku a doporučený způsob jeho aplikace. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , , ,41 Poznámka: Jiné rozměry výrobku mohou být dodány na vyžádání. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/MPEXT034V/CZ

23 AKUSTIK BOARD listopad 2018 POUŽITÍ Lehké montované příčky a předstěny Stropy a podhledy POPIS AKUSTIK BOARD jsou izolační desky z minerální vlny. Desky jsou optimalizovány pro použití jako zvukově pohltivá výplň lehkých vnitřních dělících konstrukcí, zejména sádrokartonových příček či předstěn s roztečí profilů 625 mm. Mohou být použity také v podhledech, dutinách stropních konstrukcí nebo jako tepelná izolace v rámových konstrukcích obvodových stěn, větraných fasádách atp. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,037 W/m K EN Třída tolerance tloušťky T2 EN Třída reakce na oheň A1 EN Faktor difúzního odporu Odpor proti proudění vzduchu Kód značení μ MW-EN T2-MU1-AFr5 MU1 µ = 1 AFr10 >5 EN kpa s/m 2 EN CERTIFIKACE

24 AKUSTIK BOARD listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek AKUSTIK BOARD je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Role jsou baleny v PE fólii. Ochranný obal je označen logem výrobce a výrobním štítkem, který specifikuje technické vlastnosti výrobku a doporučený způsob jeho aplikace. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , ,70 80 (2x40) ,15 Poznámka: Jiné rozměry výrobku mohou být dodány na vyžádání. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/AKUB/CZ

25 MINERAL PLUS EXT 035 listopad 2018 POUŽITÍ Provětrávané zateplení fasád Rámové stavební konstrukce Lehké obvodové pláště (např. výplně C kazet) Sendvičové zdivo POPIS MINERAL PLUS EXT 035 jsou izolační desky z minerální vlny. Desky vykazují nejvyšší reálně dosažitelnou pružnost, velmi dobré tepelně technické vlastnosti a schopnost pohlcovat hluk. Jsou určeny zejména do lehkých montovaných provětrávaných nebo neprovětrávaných fasádních systémů a sendvičového zdiva. Desky se vkládají do nosné konstrukce, jejich poloha může být fixována použitím držáku tepelné izolace s širokým talířkem. V provětrávaných konstrukcích je vhodné v konstrukci použít vhodnou, difúzně otevřenou větrotěsnou (konvekční) zábranu (například Homeseal LDS 0,02 UV nebo Homeseal LDS 0,04). TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,035 W/m K EN Třída tolerance tloušťky T4 EN Třída reakce na oheň A1 EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ Odpor proti proudění vzduchu Kód značení MU1 µ = 1 AFr8 >8 MW-EN T4-WS-WL(P)-MU1-AFr8 EN kpa s/m 2 EN CERTIFIKACE

26 MINERAL PLUS EXT 035 listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek MINERAL PLUS EXT 035 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , ,41 *Jiné tloušťky mohou být k dispozici na vyžádání Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/M-PLUS-E035 /CZ

27 DECIBEL listopad 2018 POUŽITÍ Vnitřní stěny; příčky, předstěny Podhledy a stropy Přípustné je použití v šikmých střechách a dřevostavbách POPIS Decibel je stavební tepelná a akustická izolace z pružné minerální vlny. Izolace je určena zejména pro použití jako zvukově pohltivá výplň lehkých montovaných vnitřních dělících konstrukcí. V šíři 625 mm v lehkých montovaných příčkách. Lze ji použít i u konstrukcí tvořících obálku budovy (střechy, dřevostavby). V průběhu montáže i po zabudování musí být chráněna před kapalnou vlhkostí. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,038 W/m K EN Třída tolerance tloušťky T2 EN Třída reakce na oheň A1 EN Faktor difúzního odporu µ Odpor proti proudění vzduchu Kód značení MU1 µ = 1 AFr5 >5 MW-EN T2-MU1-AFr5 EN kpa s/m 2 CERTIFIKACE

28 DECIBEL listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek DECIBEL je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] 50** 625 2x8000 1, , ,60 *Jiné tloušťky mohou být k dispozici na vyžádání ** Tloušťka 50 mm je dosažena rozřezem výrobku o tloušťce 100 mm, tento výrobek je možno použít pro výplň dutiny 50 nebo 100 mm hluboké. Výrobky z minerální vlny Knauf Insulation při jejichž výrobě je používána technologie ECOSE přinášejí výhody bezformaldehydového pojiva z obnovitelných zdrojů, které nahrazují chemikálie na ropné bázi. Tato technologie byla vyvinuta pro výrobky z minerální vlny Knauf Insulation pro zvýšení jejich šetrnosti k životnímu prostředí bez změny tepelně technických, akustických nebo požárních vlastností. Materiál neobsahuje žádná přidaná barviva barevnost minerální vlny je zcela přírodní. Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/DECIBEL/CZ

29 FKD N THERMAL listopad 2018 POUŽITÍ Vnější kontaktní zateplovací systémy (ETICS). Zateplení fasád rodinných domů, včetně dřevostaveb. POPIS FKD N Thermal jsou tuhé tepelně izolační desky z kamenné minerální vlny s převážně podélnou orientaci vláken. Minerální vlna je pojena organickou pryskyřici a v celém průřezu hydrofobizovaná. Izolační desky jsou určené pro použití ve vnějších kontaktních zateplovacích systémech jako tepelná a protipožární izolace. Na vhodný (pevný a dostatečně soudržný podklad) se desky lepí s pomocí vhodného stavebního lepidla a dodatečně kotví s pomoci vhodných talířových hmoždinek. Na desky se následně nanáší tzv. omítkové souvrství: vtlačovaná (penetrační vrstva, základní armovaná vrstva a konečná povrchová vrstva (zpravidla tenkovrstvá omítka). TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,034 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 7,5 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ 1 EN Kód značení MW-EN T5-CS(10)20-TR7,5-WS-WL(P)-MU1 CERTIFIKACE

30 FKD N THERMAL listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek FKD N THERMAL je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , , , , ,05 Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/FKD-N-TH/CZ

31 FKD S THERMAL listopad 2018 POUŽITÍ Vnější kontaktní zateplovací systémy (ETICS). Zateplení fasád rodinných domů, včetně dřevostaveb. POPIS FKD S Thermal jsou tuhé tepelně izolační desky z kamenné minerální vlny s převážně podélnou orientací vláken. Minerální vlna je pojena organickou pryskyřicí a v celém průřezu hydrofobizovaná. Izolační desky jsou určené pro použití ve vnějších kontaktních zateplovacích systémech jako tepelná a protipožární izolace. Na vhodný (pevný a dostatečně soudržný podklad) se desky lepí s pomocí vhodného stavebního lepidla a dodatečně kotví s pomocí vhodných talířových hmoždinek. Doporučený typ hmoždinky: TFIX-8ST s integrovanou tepelně izolační zátkou. Na desky se následně nanáší tzv. omítkové souvrství: vtlačovaná (penetrační) vrstva, základní armovaná vrstva a konečná povrchová vrstva (zpravidla tenkovrstvá omítka). TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,035 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 10 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ 1 EN Kód značení MW-EN T5-CS(10)30-TR10-WS-WL(P)-MU1 CERTIFIKACE

32 FKD S THERMAL listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek FKD S THERMAL je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , , , , , , ,00 Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/FKD-S-TH/CZ

33 PTE listopad 2018 POUŽITÍ Kročejová izolace pod betonové nebo anhidritové podlahové desky POPIS PTE je homogenní izolační deska z kamenné minerální vlny, patří do skupiny velmi tepelných izolací s vysokou odolností v tlaku. Desky jsou nehořlavé, odolává vysokým teplotám, vodoodpudivé, odolávající stárnutí a chemicky neutrální. Vlivem vysokých teplot u nich nedochází k významným tvarovým změnám. Izolační deska PTE je určena pro pro použití jako kročejová izolace do těžkých plovoucích podlah pod betonové a anhydritové plovoucí podlahové desky. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,036 W/m K EN Třída reakce na oheň A1 EN Třída tolerance tloušťky T6 EN Krátkodobá nasákavost W p 1 kg/m2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m2 EN Dynamická tuhost S' 30 pro tl. 20 mm 20 pro 25 mm 15 pro tl. 30 až 35 mm 10 pro tl. 45 až 70 mm MN/m 3 EN tl. Stlačitelnost C 3 mm EN Kód značení MW-EN T6-CP3-SD30-WS-WL(P) (tl. 20 mm) MW-EN T6-CP3-SD20-WS-WL(P) (tl. 25 mm) MW-EN T6-CP3-SD15-WS-WL(P) (tl. 30 až 35 mm) MW-EN T6-CP3-SD10-WS-WL(P) (tl. 45 až 70 mm) CERTIFIKACE

34 PTE listopad 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek PTE je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , ,90 Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/PTE/CZ

35 SMARTWALL S C1, SMARTWALL S C2 prosinec 2018 POUŽITÍ Vnější kontaktní zateplovací systémy (ETICS). Zateplení fasád běžných staveb, včetně dřevostaveb. POPIS SMARTwall S C1, SMARTwall S C2 jsou tuhé tepelně izolační desky z kamenné minerální vlny s převážně podélnou orientací vláken. Materiál je na povrchu opatřen silikátovým nástřikem usnadňujícím přilnutí k lepidlům a tmelům. Varianta SMARTwall S C1 s nástřikem na jedné straně a SMARTwall S C2 s nástřikem oboustranným. Minerální vlna je pojena organickou pryskyřicí a v celém průřezu hydrofobizovaná. Izolační desky jsou určené pro použití ve vnějších kontaktních zateplovacích systémech jako tepelná a protipožární izolace. Na vhodný (pevný a dostatečně soudržný podklad) se desky lepí s pomocí vhodného stavebního lepidla a dodatečně kotví s pomocí vhodných talířových hmoždinek. Doporučený typ hmoždinky: TFIX- 8ST s integrovanou tepelně izolační zátkou. Na desky se následně nanáší tzv. omítkové souvrství: vtlačovaná (penetrační) vrstva, základní armovaná vrstva a konečná povrchová vrstva (zpravidla tenkovrstvá omítka). Při aplikaci lepidla nebo tmelu na povrch s nástřikem není nutno do desky vtlačovat základní (penetrační) vrstvu. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,035 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 10 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ 1 EN Kód značení MW-EN T5-CS(10)30-TR10-WS-WL(P)-MU1 CERTIFIKACE

36 SMARTWALL S C1, SMARTWALL S C2 prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek SMARTwall S C1, SMARTwall S C2 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , , , , ,85 Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/SW-S-C1-C2/CZ

37 SMARTWALL N C1, SMARTWALL N C2 prosinec 2018 POUŽITÍ Vnější kontaktní zateplovací systémy (ETICS). Zateplení fasád běžných staveb, včetně dřevostaveb. POPIS SMARTwall N C1, SMARTwall N C2 jsou tuhé tepelně izolační desky z kamenné minerální vlny s převážně podélnou orientací vláken. Materiál je na povrchu opatřen silikátovým nástřikem usnadňujícím přilnutí k lepidlům a tmelům. Varianta SMARTwall N C1 s nástřikem na jedné straně a SMARTwall N C2 s nástřikem oboustranným. Minerální vlna je pojena organickou pryskyřicí a v celém průřezu hydrofobizovaná. Izolační desky jsou určené pro použití ve vnějších kontaktních zateplovacích systémech jako tepelná a protipožární izolace. Na vhodný (pevný a dostatečně soudržný podklad) se desky lepí s pomocí vhodného stavebního lepidla a dodatečně kotví s pomocí vhodných talířových hmoždinek. Doporučený typ hmoždinky: TFIX-8ST s integrovanou tepelně izolační zátkou. Na desky se následně nanáší tzv. omítkové souvrství: vtlačovaná (penetrační) vrstva, základní armovaná vrstva a konečná povrchová vrstva (zpravidla tenkovrstvá omítka). Při aplikaci lepidla nebo tmelu na povrch s nástřikem není nutno do desky vtlačovat základní (penetrační) vrstvu. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,034 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 7,5 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ 1 EN Kód značení MW-EN T5-CS(10)25-TR7,5-WS-WL(P)-MU1 CERTIFIKACE

38 SMARTWALL N C1, SMARTWALL N C2 prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek SMARTwall N C1, SMARTwall N C2 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , , , , ,05 Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/SW-N-C1-C2/CZ

39 FKD prosinec 2018 POUŽITÍ Vnější kontaktní zateplovací systémy (ETICS). Zateplení fasád včetně dřevostaveb. POPIS FKD jsou tuhé tepelně izolační desky z kamenné minerální vlny s převážně podélnou orientací vláken. Minerální vlna je pojena organickou pryskyřicí a v celém průřezu hydrofobizovaná. Izolační desky jsou určené pro použití ve vnějších kontaktních zateplovacích systémech jako tepelná a protipožární izolace. Na vhodný (pevný a dostatečně soudržný podklad) se desky lepí s pomocí vhodného stavebního lepidla a dodatečně kotví s pomocí vhodných talířových hmoždinek. Na desky se následně nanáší tzv. omítkové souvrství: vtlačovaná (penetrační) vrstva, základní armovaná vrstva a konečná povrchová vrstva (zpravidla tenkovrstvá omítka). TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,037 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 15 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ 1 EN Kód značení MW-EN T5-CS(10)40-TR15-WS-WL(P)-MU1 CERTIFIKACE

40 FKD prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek FKD je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , , ,40 Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/FKD/CZ

41 PTN prosinec 2018 POUŽITÍ Kročejová izolace pod betonové podlahové desky POPIS PTN je homogenní izolační deska z kamenné minerální vlny, patří do skupiny velmi tepelných izolací s vysokou odolností v tlaku. Minerální vlna je v celém průřezu hydrofobizovaná. Desky jsou nehořlavé, chemicky neutrální, odolávají vysokým teplotám a stárnutí. Vlivem vysokých teplot u nich nedochází k významným tvarovým změnám. Izolační deska PTN je určena pro pro použití jako kročejová izolace do těžkých plovoucích podlah pod betonové plovoucí podlahové desky. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,035 W/m K EN Třída reakce na oheň A1 EN Třída tolerance tloušťky T6 EN Pevnost v tahu kolmo k rovině desky σ mt 15 kpa EN 1607 Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Dynamická tuhost s' 18 pro tl. 20 mm 15 pro 25 mm 13 pro tl. 30 mm 10 pro tl. 35 až 65 mm MN/m 3 EN tl. Stlačitelnost c 4 mm EN Kód značení MW-EN T6-CP4-SD18-WS-WL(P) (tl. 20 mm) MW-EN T6-CP4-SD15-WS-WL(P) (tl. 25 mm) MW-EN T6-CP4-SD13-WS-WL(P) (tl. 30 mm) MW-EN T6-CP4-SD10-WS-WL(P) (tl mm) CERTIFIKACE

42 PTN prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek PTN je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , , ,40 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/PTN/CZ

43 CLT C1 prosinec 2018 POUŽITÍ Stropy velkoprostorových garáží POPIS Lamela pro izolace stropů CLT C1 je nehořlavá izolace z minerální kamenné vlny s kolmou orientací vláken. Lamela má z vnější strany po obvodu zkosené hrany v úhlu 45 a je opatřená bílým silikátovým nástřikem. Lamely jsou určené pro vytvoření zateplených podhledů v technických a technologických místnostech, zejména ve velkoprostorových garážích. Lepí se na soudržný podklad s použitím vhodného stavebního lepidla. Desky mohou být ponechány bez další povrchové úpravy nebo mohou být opatřeny nástřikem interiérovou nebo fasádní barvou. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,040 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Dlouhodobá nasákavost Krátkodobá nasákavost Pevnost v tahu kolmo k rovině desky σ mt σ WL(P) 3,0 WS 1,0 TR80 80 Napětí v tlaku při 10% deformaci σ 10 CS(10)40 40 kg/m 2 EN kg/m 2 EN 1609 Bod tavení vláken t t 1000 C DIN Kód značení MW-EN T5-CS(10)40-TR80-WS-WL(P)-MU1 kpa kpa EN 1607 EN 826 CERTIFIKACE

44 CLT C1 prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek CLT C1 je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Stropní izolační lamely CLT C1 jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , ,75 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/CLTC1/CZ

45 MPS prosinec 2018 POUŽITÍ Montované fasádní konstrukce Šikmé střechy Vnitřní dělící konstrukce POPIS MPS jsou tepelně izolační desky z kamenné minerální vlny s převážně podélnou orientací vláken. Minerální vlna je pojena organickou pryskyřicí a v celém průřezu hydrofobizovaná. Izolační desky je možné použít v různých montovaných stavebních konstrukcích. Desky MPS jsou velmi dobrou tepelnou izolací, zvukově pohltivou výplní stavebních konstrukcí. Desky jsou vyráběny s objemovou hmotností 50 kg/m 3, jsou tedy určeny především do konstrukcí u kterých je požadavek na vyšší úroveň požární bezpečnosti. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,035 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ 1 EN Odpor proti proudění vzduchu Kód značení AFr7 >7 MW-EN T5-WS-WL(P)-MU1 kpa s/m 2 EN CERTIFIKACE

46 MPS prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek MPS je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , , , , , , , ,70 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/MPS/CZ

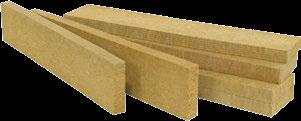

47 FKL prosinec 2018 POUŽITÍ Vnější kontaktní zateplovací systémy (ETICS) Zatepleni fasád, včetně dřevostaveb Lze použít i pro systémová řešení s těžkými fasádními obklady (například keramickými) Lze použít i pro zateplování stěn, stropů apod. ve tvaru oblouků POPIS FKL je tepelná izolace z kamenné minerální vlny s převážně kolmou orientací vláken (lamela). Minerální vlna je pojena organickou pryskyřici a v celém průřezu hydrofobizovaná. Na vhodný (pevný a dostatečně soudržný podklad) se desky lepí celoplošně s pomocí vhodného stavebního lepidla a dodatečně kotví s pomocí vhodných talířových hmoždinek. Umožňuje-li to technologický předpis nositele vnějšího kontaktního zateplovacího systému (ETICS), za předpokladu dostatečné soudržnosti podkladu (bez omítek a nátěrů), u budov s výškou do 20 m nad úroveň terénu je možná montáž bez použití fasádních talířových hmoždinek. Na desky se následně nanáší tzv. omítkové souvrství: vtlačovaná (penetrační) vrstva, základní armovaná vrstva a konečná povrchová vrstva (zpravidla tenkovrstvá omítka). TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,040 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 80* kpa EN 1607 Napětí v tlaku při 10% deformaci σ (pro tl. 40 mm) kpa EN 826 Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ 1 EN Kód značení MW-EN T5-DS(TH)-TR80*-WS-WL(P)-MU1 * Platí pro tloušťky 40 mm. CERTIFIKACE

48 FKL prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek FKL je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka Šířka Délka Tepelný odpor R [m2 K/W] 30* ,75 40* , ,25 60* ,50 70* , , , , , , , , ,00 220* , ,00 260* ,50 280* ,00 300* ,50 * V případě zajmu kontaktujte zástupce společnosti Knauf Insulation. Knauf Insulation Trading, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/FKL/CZ

49 SMARTROOF TOP prosinec 2018 POUŽITÍ Jednoplášťové pochozí ploché střechy Horní vrstva izolace jednoplášťových plochých střech POPIS SmartRoof Top je homogenní izolační deska z kamenné minerální vlny, patří do skupiny velmi tuhých tepelných izolací s vysokou odolností v tlaku. Desky jsou nehořlavé, odolávají vysokým teplotám, vodoodpudivé, odolávající stárnutí a chemicky neutrální. Vlivem vysokých teplot u nich nedochází k významným tvarovým změnám. Desky se pokládají na sraz a na vazbu v jedné nebo více vrstvách. Tvar střechy s ohledem na její odvodnění může být upraven s pomocí spádových klínů. S ohledem na vztlakové síly vznikající vlivem větru je skladbu zateplení jednoplášťové střechy nutno k nosné konstrukci mechanicky kotvit nebo opatřit dostatečně hmotnou zatěžující vrstvou. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,038 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 10 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Bodové zatížení při 5 mm deformaci F p 650 N EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ Kód značení MU1 µ = 1 MW-EN T5-TR10-CS(10)70-PL(5)650-WS-WL(P)-MU1 EN CERTIFIKACE

50 SMARTROOF TOP prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek SmartRoof Top je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , ,15 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/SRT/CZ

51 SMARTROOF NORM prosinec 2018 POUŽITÍ Vrchní vrstva izolace jednoplášťových plochých střech Spodní vrstva izolace občasně pochozích jednoplášťových plochých střech POPIS SmartRoof Norm je homogenní izolační deska z kamenné minerální vlny, patří do skupiny velmi tuhých tepelných izolací s vysokou odolností v tlaku. Desky jsou nehořlavé, odolávají vysokým teplotám, vodoodpudivé, odolávající stárnutí a chemicky neutrální. Vlivem vysokých teplot u nich nedochází k významným tvarovým změnám. Desky se pokládají na sraz a na vazbu v jedné nebo více vrstvách. Tvar střechy s ohledem na její odvodnění může být upraven s pomocí spádových klínů. S ohledem na vztlakové síly vznikající vlivem větru je skladbu zateplení jednoplášťové střechy nutno k nosné konstrukci mechanicky kotvit nebo opatřit dostatečně hmotnou zatěžující vrstvou. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,037 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 10 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Bodové zatížení při 5 mm deformaci F p 550 N EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ Kód značení MU1 µ = 1 MW-EN T5-TR10-CS(10)60-PL(5)550-WS-WL(P)-MU1 EN CERTIFIKACE

52 SMARTROOF NORM prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek SmartRoof Norm je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] ,60 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/SRN/CZ

53 SMARTROOF BASE prosinec 2018 POUŽITÍ Spodní vrstva izolace jednoplášťových plochých střech POPIS SmartRoof Base jsou tuhé tepelně izolační desky z kamenné minerální vlny. Minerální vlna je pojena organickou pryskyřicí a v celém průřezu hydrofobizovaná. Výrobek je nehořlavý, odolává vysokým teplotám, je rozměrově stabilní při teplotních změnách. Desky se pokládají na sraz a na vazbu v jedné nebo více vrstvách. Tvar střechy s ohledem na její odvodnění může být upraven s pomocí spádových klínů. S ohledem na vztlakové síly vznikající vlivem větru je skladbu zateplení jednoplášťové střechy nutno k nosné konstrukci mechanicky kotvit nebo opatřit dostatečně hmotnou zatěžující vrstvou. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,035 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 7,5 (pro tl. 40 mm) kpa EN 1607 Napětí v tlaku při 10% deformaci σ (pro tl. 40 mm) kpa EN 826 Bodové zatížení při 5 mm deformaci F p 300 (pro tl. 40 mm) N EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ Kód značení MU1 µ = 1 MW-EN T5-TR7,5-CS(10)30-PL(5)300-WS-WL(P)-MU1 MW-EN T5-WS-WL(P)-MU1 (For Th. <40 ) EN CERTIFIKACE

54 SMARTROOF BASE prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek SmartRoof Base je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , , , ,55 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/SRB/CZ

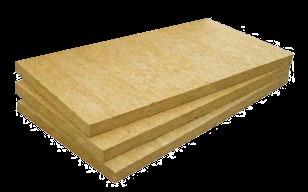

55 SMARTROOF THERMAL prosinec 2018 POUŽITÍ Spodní vrstva tepelné izolace plochých střech POPIS SmartRoof Thermal jsou tuhé tepelně izolační desky z kamenné minerální vlny. Minerální vlna je pojena organickou pryskyřicí a v celém průřezu hydrofobizovaná. Výrobek je nehořlavý, odolává vysokým teplotám, je rozměrově stabilní při teplotních změnách. Desky se pokládají na sraz a na vazbu v jedné nebo více vrstvách. Tvar střechy s ohledem na její odvodnění může být upraven s pomocí spádových klínů. S ohledem na vztlakové síly vznikající vlivem větru je skladbu zateplení jednoplášťové střechy nutno k nosné konstrukci mechanicky kotvit nebo opatřit dostatečně hmotnou zatěžující vrstvou. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,036 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 10 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Bodové zatížení při 5 mm deformaci F p 500 N EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ Kód značení MU1 µ = 1 MW-EN T5-TR10-CS(10)50-PL(5)500-WS-WL(P)-MU1 EN CERTIFIKACE

56 SMARTROOF THERMAL prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek SmartRoof Thermal je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , ,85 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/SRTH/CZ

57 DDP PLUS prosinec 2018 POUŽITÍ Spodní vrstva tepelné izolace plochých střech POPIS DDP Plus je homogenní izolační deska z kamenné minerální vlny, jedná se o mimořádně tuhou tepelnou izolaci s mimořádně vysokou odolností v tlaku. Desky jsou nehořlavé, odolávají vysokým teplotám, vodoodpudivé, odolávající stárnutí a chemicky neutrální. Vlivem vysokých teplot u nich nedochází k významným tvarovým změnám. Desky se pokládají na sraz a na vazbu v jedné nebo více vrstvách. Tvar střechy s ohledem na její odvodnění může být upraven s pomocí spádových klínů. S ohledem na vztlakové síly vznikající vlivem větru je skladbu zateplení jednoplášťové střechy nutno k nosné konstrukci mechanicky kotvit nebo opatřit dostatečně hmotnou zatěžující vrstvou. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,040 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 15 kpa EN 1607 Napětí v tlaku při 10% deformaci σ kpa EN 826 Bodové zatížení při 5 mm deformaci F p 700 N EN Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ Kód značení MU1 µ = 1 MW-EN T5-CS(10)80-TR15-PL(5)700-WS-WL(P)-MU1 EN CERTIFIKACE

58 DDP PLUS prosinec 2018 DALŠÍ INFORMACE Certifikace a deklarované vlastnosti Výrobek DDP Plus je označen značkou CE, která dokladuje splnění všech kritérií podle harmonizované normy EN Prohlášení o vlastnostech a ostatní dokumentace je k dispozici na. Balení Desky jsou dodávány v PE fólii. Ochranný obal je označen logem výrobce a štítkem, který specifikuje technické vlastnosti výrobku. Materiál musí být skladován na suchém místě bez vystavení vlivu přímého slunečního záření. Kvalita KNAUF INSULATION je držitelem certifikátu systému managementu kvality podle ISO 9001: 2008, certifikátu systému managementu bezpečnosti a ochrany zdraví při práci podle OHSAS 18001: 2007, certifikátu systému environmentálního managementu podle ISO 14001: 2004, certifikátu systému managementu hospodaření s energií podle EN ISO 50001: Výroba produktů KNAUF INSULATION je pod přísnou kontrolou oddělení kvality společnosti KNAUF INSULATION. VÝROBNÍ ROZMĚRY A DEKLAROVANÉ HODNOTY TEPELNÉHO ODPORU Tloušťka* Šířka Délka Tepelný odpor R [m2 K/W] , , , , ,50 *Jiné tloušťky mohou být k dispozici na vyžádání Knauf Insulation, s. r. o. Bucharova 2641/14, Praha 5 Česká republika Zákaznický servis: Tel.: , 018, 020 Fax: order.cz@knaufinsulation.com Veškerá práva vyhrazena, včetně fotoreprodukce a uložení na elektronických nosičích. Komerční využití pracovních postupů uvedených v tomto dokumentu není povolené. Přípravě tohoto dokumentu byla věnována maximální pozornost, přesto není zcela možné vyloučit výskyt případné chyby. Vydavatel nepřebírá jakoukoliv odpovědnost za případné nesprávné informace a jejich důsledky. Jakékoliv podněty a připomínky k obsahu tohoto dokumentu jsou vítány. KI-TL/DDPP/CZ

59 FKL C1, FKL C2 prosinec 2018 POUŽITÍ Vnější kontaktní zateplovací systémy (ETICS) Zatepleni fasád, včetně dřevostaveb Lze použít i pro systémová řešení s těžkými fasádními obklady (například keramickými) Lze použít i pro zateplování stěn, stropů apod. ve tvaru oblouků POPIS FKL C1, FKL C2 jsou tepelné izolace z kamenné minerální vlny s převážně kolmou orientací vláken (lamela). Materiál je na povrchu opatřen silikátovým nástřikem usnadňujícím přilnutí k lepidlům a tmelům. Varianta FKL C1 s nástřikem na jedné straně a FKL C2 s nástřikem oboustranným. Minerální vlna je pojena organickou pryskyřicí a v celém průřezu hydrofobizovaná. Lamely jsou určené pro použití ve vnějších kontaktních zateplovacích systémech jako tepelná a protipožární izolace. Na vhodný (pevný a dostatečně soudržný podklad) se desky lepí celoplošně s pomocí vhodného stavebního lepidla a dodatečně kotví s pomocí vhodných talířových hmoždinek. Umožňuje-li to technologický předpis nositele vnějšího kontaktního zateplovacího systému (ETICS), za předpokladu dostatečné soudržnosti podkladu (bez omítek a nátěrů), u budov s výškou do 20 m nad úroveň terénu je možná montáž bez použití fasádních talířových hmoždinek. Na desky se následně nanáší tzv. omítkové souvrství: vtlačovaná (penetrační) vrstva, základní armovaná vrstva a konečná povrchová vrstva (zpravidla tenkovrstvá omítka). Při aplikaci lepidla nebo tmelu na povrch s nástřikem není nutno do desky vtlačovat základní (penetrační) vrstvu. TECHNICKÉ VLASTNOSTI Technický parametr Symbol Třída / Hodnota Jednotka Norma Deklarovaná hodnota součinitele tepelné vodivosti λ D 0,040 W/m K EN Třída tolerance tloušťky T5 EN Třída reakce na oheň A1 EN Pevnost v tahu kolmo k rovině desky σ mt 80* kpa EN 1607 Napětí v tlaku při 10% deformaci σ (pro tl. 40 mm) kpa EN 826 Krátkodobá nasákavost W p 1 kg/m 2 EN 1609 Dlouhodobá nasákavost W lp 3 kg/m 2 EN Faktor difúzního odporu µ 1 EN Kód značení MW-EN T5-DS(TH)-TR80*-CS(10)40-WS-WL(P)-MU1 * Platí pro tloušťky 40 mm. CERTIFIKACE
