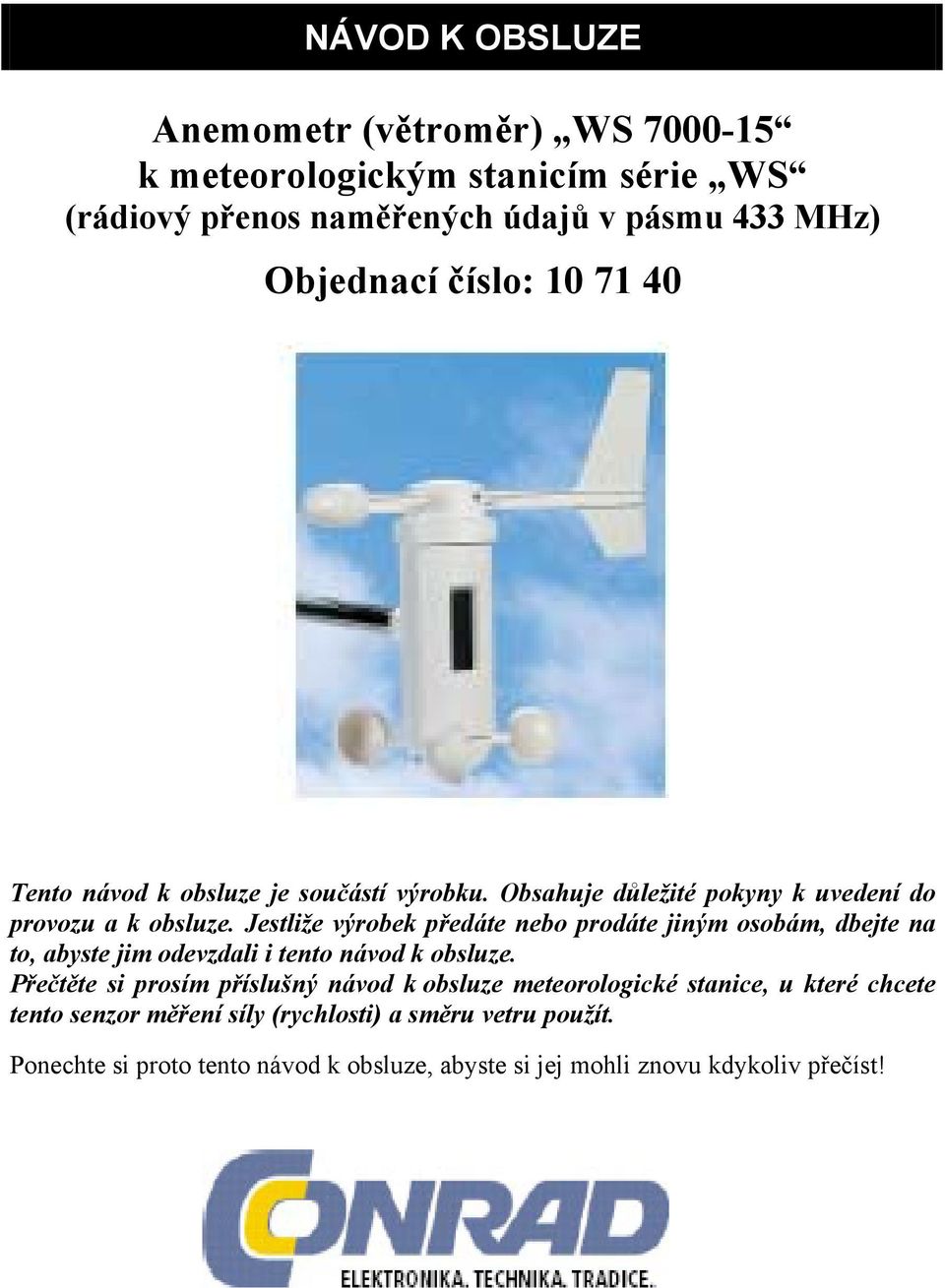

1 NÁVOD K OBSLUZE Anemometr (větroměr) WS k meteorologickým stanicím série WS (rádiový přenos naměřených údajů v pásmu 433 MHz) Objednací číslo: Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Přečtěte si prosím příslušný návod k obsluze meteorologické stanice, u které chcete tento senzor měření síly (rychlosti) a směru vetru použít. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

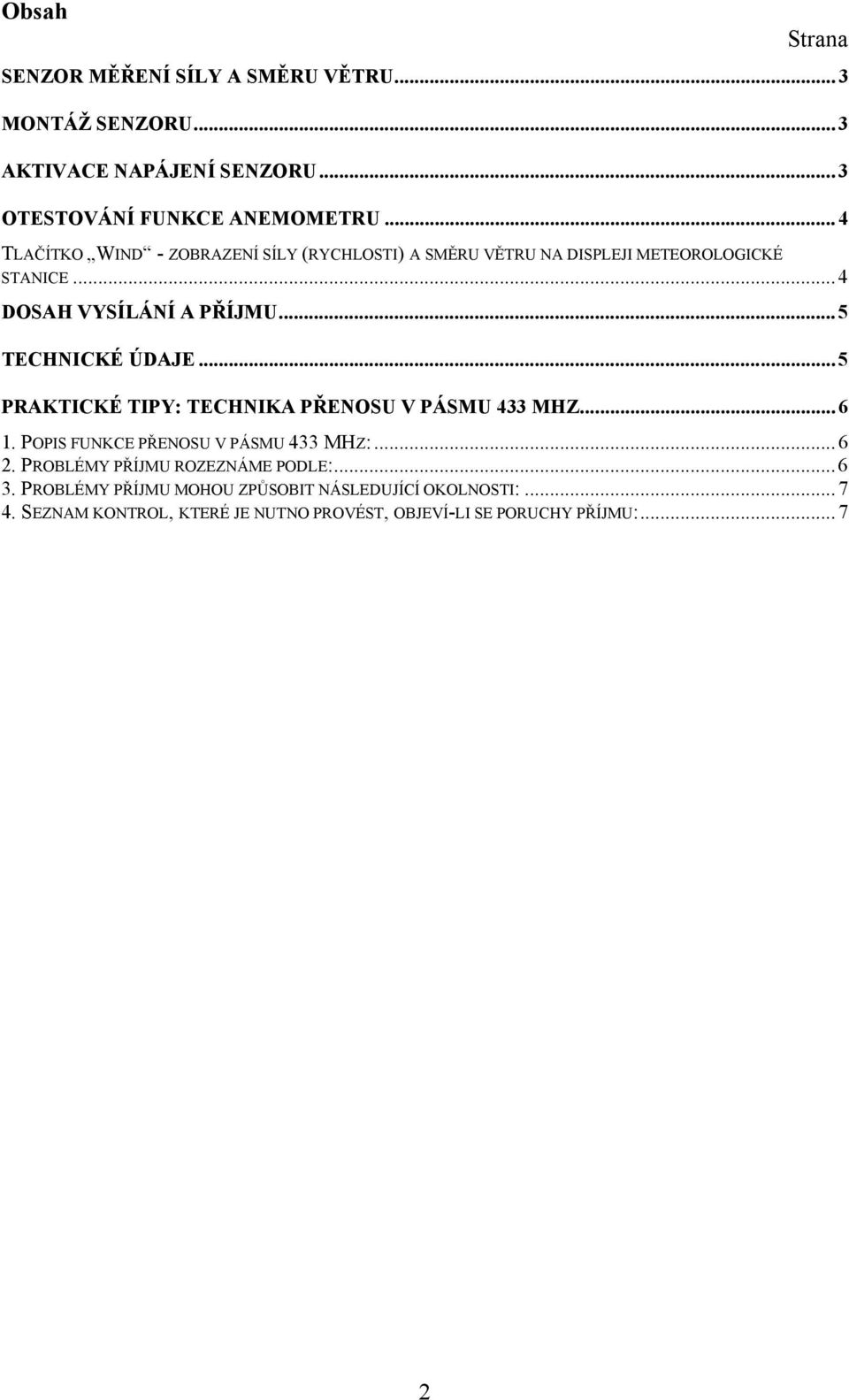

2 Obsah Strana SENZOR MĚŘENÍ SÍLY A SMĚRU VĚTRU... 3 MONTÁŽ SENZORU... 3 AKTIVACE NAPÁJENÍ SENZORU...3 OTESTOVÁNÍ FUNKCE ANEMOMETRU... 4 TLAČÍTKO WIND - ZOBRAZENÍ SÍLY (RYCHLOSTI) A SMĚRU VĚTRU NA DISPLEJI METEOROLOGICKÉ STANICE... 4 DOSAH VYSÍLÁNÍ A PŘÍJMU... 5 TECHNICKÉ ÚDAJE... 5 PRAKTICKÉ TIPY: TECHNIKA PŘENOSU V PÁSMU 433 MHZ POPIS FUNKCE PŘENOSU V PÁSMU 433 MHZ: PROBLÉMY PŘÍJMU ROZEZNÁME PODLE: PROBLÉMY PŘÍJMU MOHOU ZPŮSOBIT NÁSLEDUJÍCÍ OKOLNOSTI: SEZNAM KONTROL, KTERÉ JE NUTNO PROVÉST, OBJEVÍ-LI SE PORUCHY PŘÍJMU:

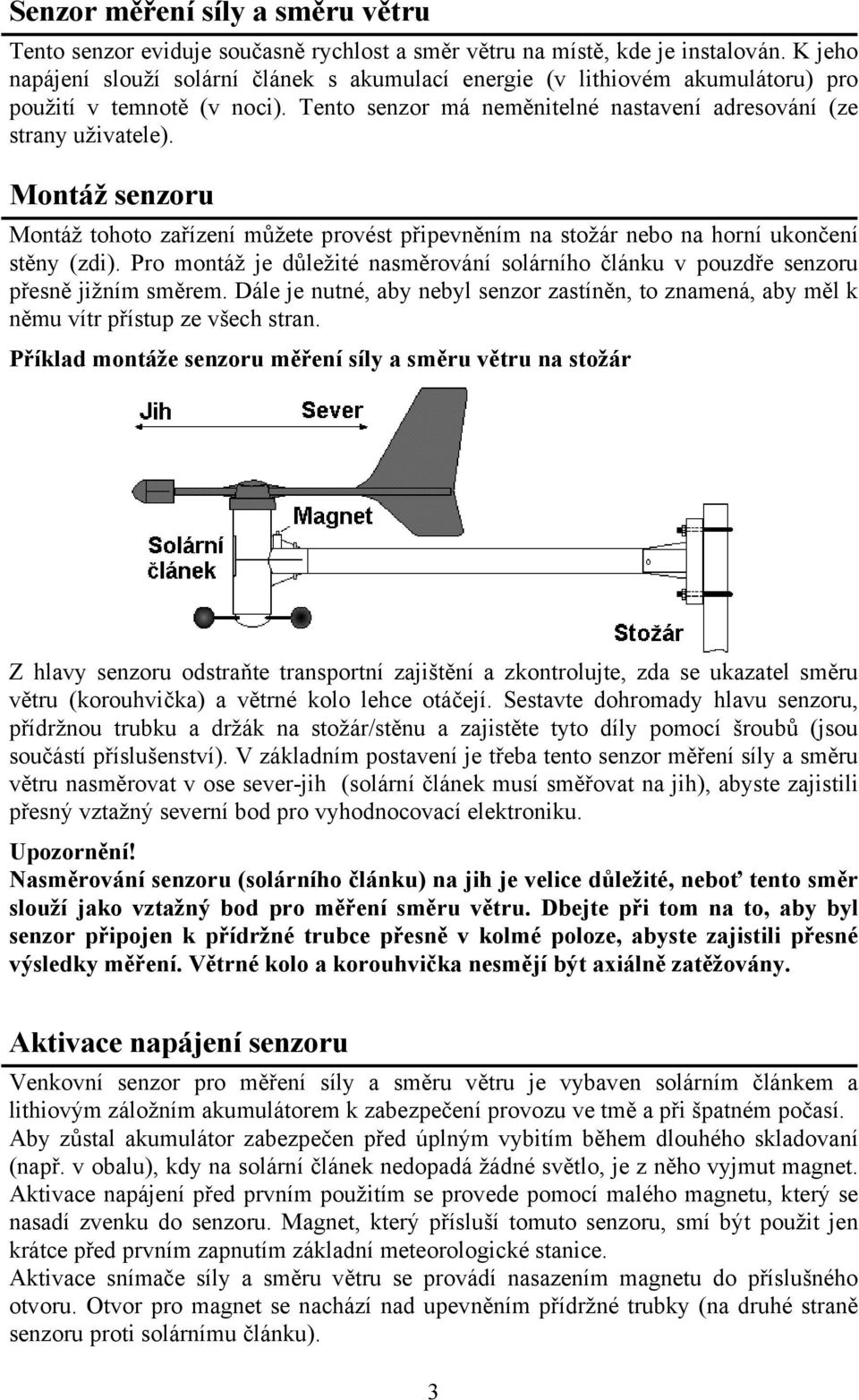

3 Senzor měření síly a směru větru Tento senzor eviduje současně rychlost a směr větru na místě, kde je instalován. K jeho napájení slouží solární článek s akumulací energie (v lithiovém akumulátoru) pro použití v temnotě (v noci). Tento senzor má neměnitelné nastavení adresování (ze strany uživatele). Montáž senzoru Montáž tohoto zařízení můžete provést připevněním na stožár nebo na horní ukončení stěny (zdi). Pro montáž je důležité nasměrování solárního článku v pouzdře senzoru přesně jižním směrem. Dále je nutné, aby nebyl senzor zastíněn, to znamená, aby měl k němu vítr přístup ze všech stran. Příklad montáže senzoru měření síly a směru větru na stožár Z hlavy senzoru odstraňte transportní zajištění a zkontrolujte, zda se ukazatel směru větru (korouhvička) a větrné kolo lehce otáčejí. Sestavte dohromady hlavu senzoru, přídržnou trubku a držák na stožár/stěnu a zajistěte tyto díly pomocí šroubů (jsou součástí příslušenství). V základním postavení je třeba tento senzor měření síly a směru větru nasměrovat v ose sever-jih (solární článek musí směřovat na jih), abyste zajistili přesný vztažný severní bod pro vyhodnocovací elektroniku. Upozornění! Nasměrování senzoru (solárního článku) na jih je velice důležité, neboť tento směr slouží jako vztažný bod pro měření směru větru. Dbejte při tom na to, aby byl senzor připojen k přídržné trubce přesně v kolmé poloze, abyste zajistili přesné výsledky měření. Větrné kolo a korouhvička nesmějí být axiálně zatěžovány. Aktivace napájení senzoru Venkovní senzor pro měření síly a směru větru je vybaven solárním článkem a lithiovým záložním akumulátorem k zabezpečení provozu ve tmě a při špatném počasí. Aby zůstal akumulátor zabezpečen před úplným vybitím během dlouhého skladovaní (např. v obalu), kdy na solární článek nedopadá žádné světlo, je z něho vyjmut magnet. Aktivace napájení před prvním použitím se provede pomocí malého magnetu, který se nasadí zvenku do senzoru. Magnet, který přísluší tomuto senzoru, smí být použit jen krátce před prvním zapnutím základní meteorologické stanice. Aktivace snímače síly a směru větru se provádí nasazením magnetu do příslušného otvoru. Otvor pro magnet se nachází nad upevněním přídržné trubky (na druhé straně senzoru proti solárnímu článku). 3

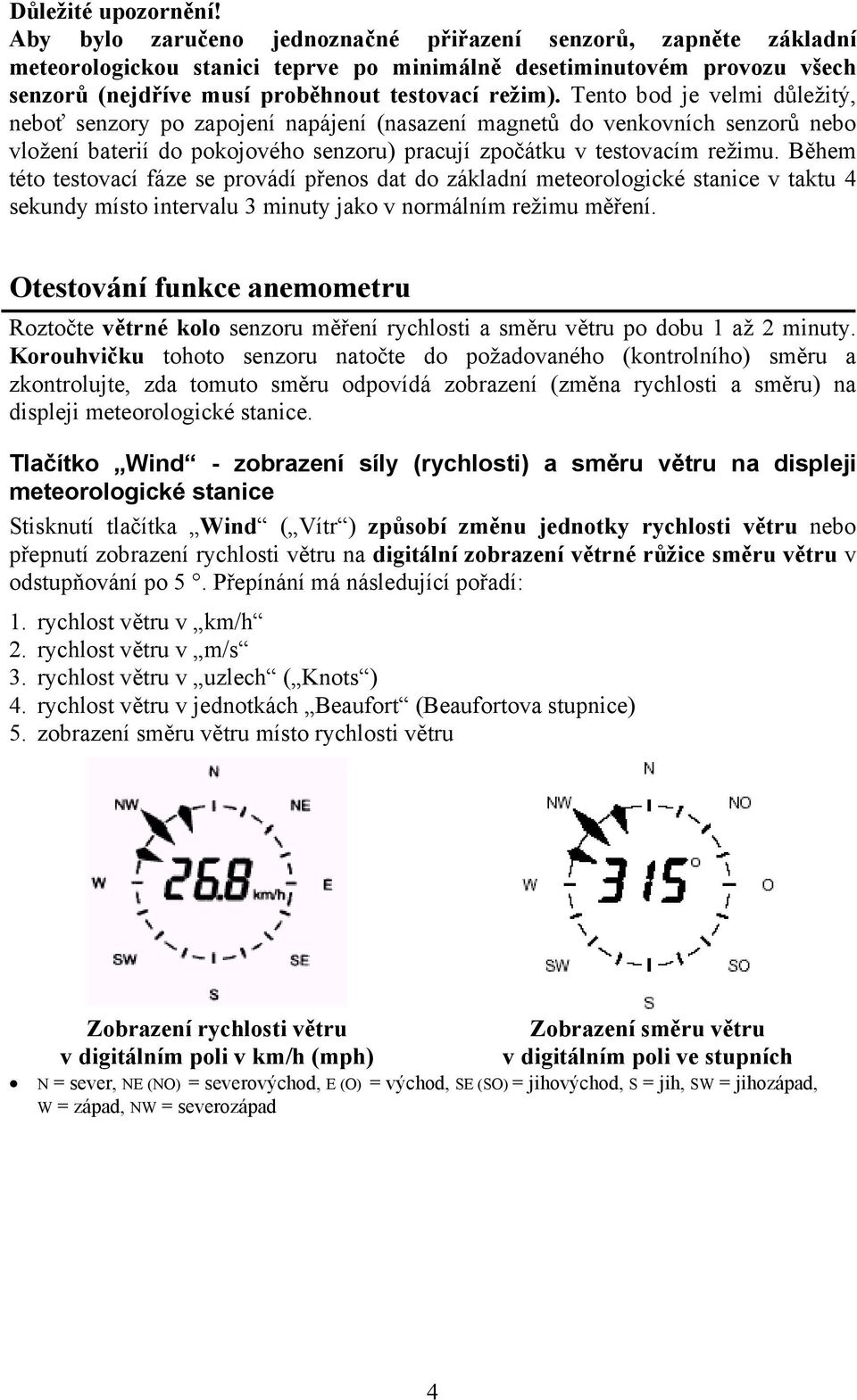

4 Důležité upozornění! Aby bylo zaručeno jednoznačné přiřazení senzorů, zapněte základní meteorologickou stanici teprve po minimálně desetiminutovém provozu všech senzorů (nejdříve musí proběhnout testovací režim). Tento bod je velmi důležitý, neboť senzory po zapojení napájení (nasazení magnetů do venkovních senzorů nebo vložení baterií do pokojového senzoru) pracují zpočátku v testovacím režimu. Během této testovací fáze se provádí přenos dat do základní meteorologické stanice v taktu 4 sekundy místo intervalu 3 minuty jako v normálním režimu měření. Otestování funkce anemometru Roztočte větrné kolo senzoru měření rychlosti a směru větru po dobu 1 až 2 minuty. Korouhvičku tohoto senzoru natočte do požadovaného (kontrolního) směru a zkontrolujte, zda tomuto směru odpovídá zobrazení (změna rychlosti a směru) na displeji meteorologické stanice. Tlačítko Wind - zobrazení síly (rychlosti) a směru větru na displeji meteorologické stanice Stisknutí tlačítka Wind ( Vítr ) způsobí změnu jednotky rychlosti větru nebo přepnutí zobrazení rychlosti větru na digitální zobrazení větrné růžice směru větru v odstupňování po 5. Přepínání má následující pořadí: 1. rychlost větru v km/h 2. rychlost větru v m/s 3. rychlost větru v uzlech ( Knots ) 4. rychlost větru v jednotkách Beaufort (Beaufortova stupnice) 5. zobrazení směru větru místo rychlosti větru Zobrazení rychlosti větru Zobrazení směru větru v digitálním poli v km/h (mph) v digitálním poli ve stupních N = sever, NE (NO) = severovýchod, E (O) = východ, SE (SO) = jihovýchod, S = jih, SW = jihozápad, W = západ, NW = severozápad 4

5 Poznámka ke skladování venkovních senzorů, které jsou napájeny solárními články Tyto senzory jsou napájeny energií ze solárních článků, která se pro případy tmy a nepříznivého počasí ukládá do integrovaných akumulátorů. Pokud takovýto senzor vyřadíte na delší dobu mimo provoz a uskladníte jej mimo dosah slunečního záření, neexistuje žádné nebezpečí poškození vnitřních akumulátorů, pokud ze senzorů odstraníte magnety, které jsou nutné pro aktivaci napájení senzorů. Tak můžete senzory uskladňovat i několik let, např. v jejich původním obalu. Integrované akumulátory slouží k překlenutí provozu ve tmě a za špatného počasí. Dosah vysílání a příjmu Dosah vysílačů (senzorů měření, zde uvedeného anemometru) činí za optimálních podmínek 100 m. Signály mohou pronikat stěnami (zdmi) i železobetonovými konstrukcemi, avšak takovéto překážky snižují dosah vysílačů. Zmenšený dosah může mít následující příčiny: Vysokofrekvenční rušení všeho druhu. Zástavba jakéhokoliv druhu a vegetace (stromy, keře). Zvláště u senzoru měření síly a směru větru mohou kovové střechy a střešní izolace ze skelné vlny kašírované hliníkovou fólií podstatně ovlivnit dosah tohoto senzoru. Vzdálenost vysílače nebo přijímače k vodivým plochám nebo předmětům (také k lidskému tělu nebo k povrchu Země) ovlivňuje vyzařovací charakteristiku a tím i dosah vysílače. Širokopásmová rušení v městských zástavbách mohou dosáhnout takové úrovně, že sníží značně odstup signál-šum v celém frekvenčním pásmu a tím i dosah vysílače. Přístroje pracující na sousedních frekvencích mohou rovněž ovlivňovat přijímač (základní meteorologickou stanici). Špatně odrušené osobní počítače (PC) mohou vyzařovat rušivé harmonické kmitočty a tím ovlivňovat dosah vysílače. Technické údaje Rychlost větru: km/h Rozlišení: 0,1 km/h Přesnost: 3 % ± 1 km/h Směr větru: Grafické rozlišení po 22,5, číselné po 5 5

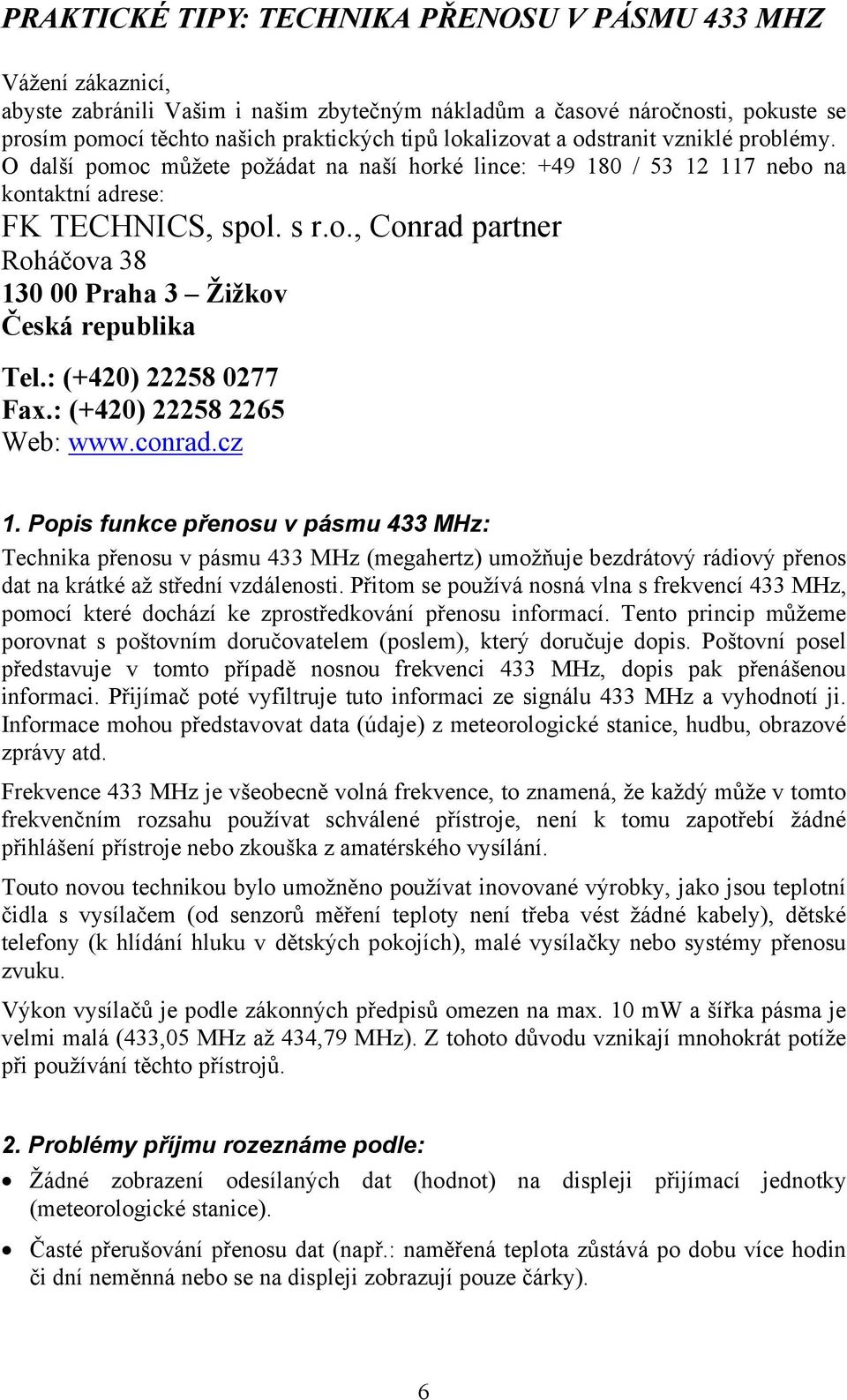

6 PRAKTICKÉ TIPY: TECHNIKA PŘENOSU V PÁSMU 433 MHZ Vážení zákaznicí, abyste zabránili Vašim i našim zbytečným nákladům a časové náročnosti, pokuste se prosím pomocí těchto našich praktických tipů lokalizovat a odstranit vzniklé problémy. O další pomoc můžete požádat na naší horké lince: / nebo na kontaktní adrese: FK TECHNICS, spol. s r.o., Conrad partner Roháčova Praha 3 Žižkov Česká republika Tel.: (+420) Fax.: (+420) Web: 1. Popis funkce přenosu v pásmu 433 MHz: Technika přenosu v pásmu 433 MHz (megahertz) umožňuje bezdrátový rádiový přenos dat na krátké až střední vzdálenosti. Přitom se používá nosná vlna s frekvencí 433 MHz, pomocí které dochází ke zprostředkování přenosu informací. Tento princip můžeme porovnat s poštovním doručovatelem (poslem), který doručuje dopis. Poštovní posel představuje v tomto případě nosnou frekvenci 433 MHz, dopis pak přenášenou informaci. Přijímač poté vyfiltruje tuto informaci ze signálu 433 MHz a vyhodnotí ji. Informace mohou představovat data (údaje) z meteorologické stanice, hudbu, obrazové zprávy atd. Frekvence 433 MHz je všeobecně volná frekvence, to znamená, že každý může v tomto frekvenčním rozsahu používat schválené přístroje, není k tomu zapotřebí žádné přihlášení přístroje nebo zkouška z amatérského vysílání. Touto novou technikou bylo umožněno používat inovované výrobky, jako jsou teplotní čidla s vysílačem (od senzorů měření teploty není třeba vést žádné kabely), dětské telefony (k hlídání hluku v dětských pokojích), malé vysílačky nebo systémy přenosu zvuku. Výkon vysílačů je podle zákonných předpisů omezen na max. 10 mw a šířka pásma je velmi malá (433,05 MHz až 434,79 MHz). Z tohoto důvodu vznikají mnohokrát potíže při používání těchto přístrojů. 2. Problémy příjmu rozeznáme podle: Žádné zobrazení odesílaných dat (hodnot) na displeji přijímací jednotky (meteorologické stanice). Časté přerušování přenosu dat (např.: naměřená teplota zůstává po dobu více hodin či dní neměnná nebo se na displeji zobrazují pouze čárky). 6
