1 Výměna senzoru kyslíku Úvod Senzor kyslíku vyměňujte každé dva roky nebo podle potřeby. Všeobecné pokyny pro opravu Před zahájením údržby ventilátoru se důkladně seznamte se všemi bezpečnostními štítky s varováními a upozorněními, které se nacházejí na ventilátoru a jeho součástech a rovněž na veškerém vybavení a materiálu používaném při údržbě. Pokud se nebudete těmito varováními a upozorněními za všech okolností řídit, může dojít ke zranění nebo škodám na majetku. Společnost Covidien doporučuje, aby se zákazníci a servisní pracovníci řídili místními regulačními předpisy a pokyny pro likvidaci nebo recyklaci baterií a dalších součástí zařízení Rev. B

ventilátoru a jeho součástech a rovněž na veškerém vybavení a materiálu používaném při údržbě.

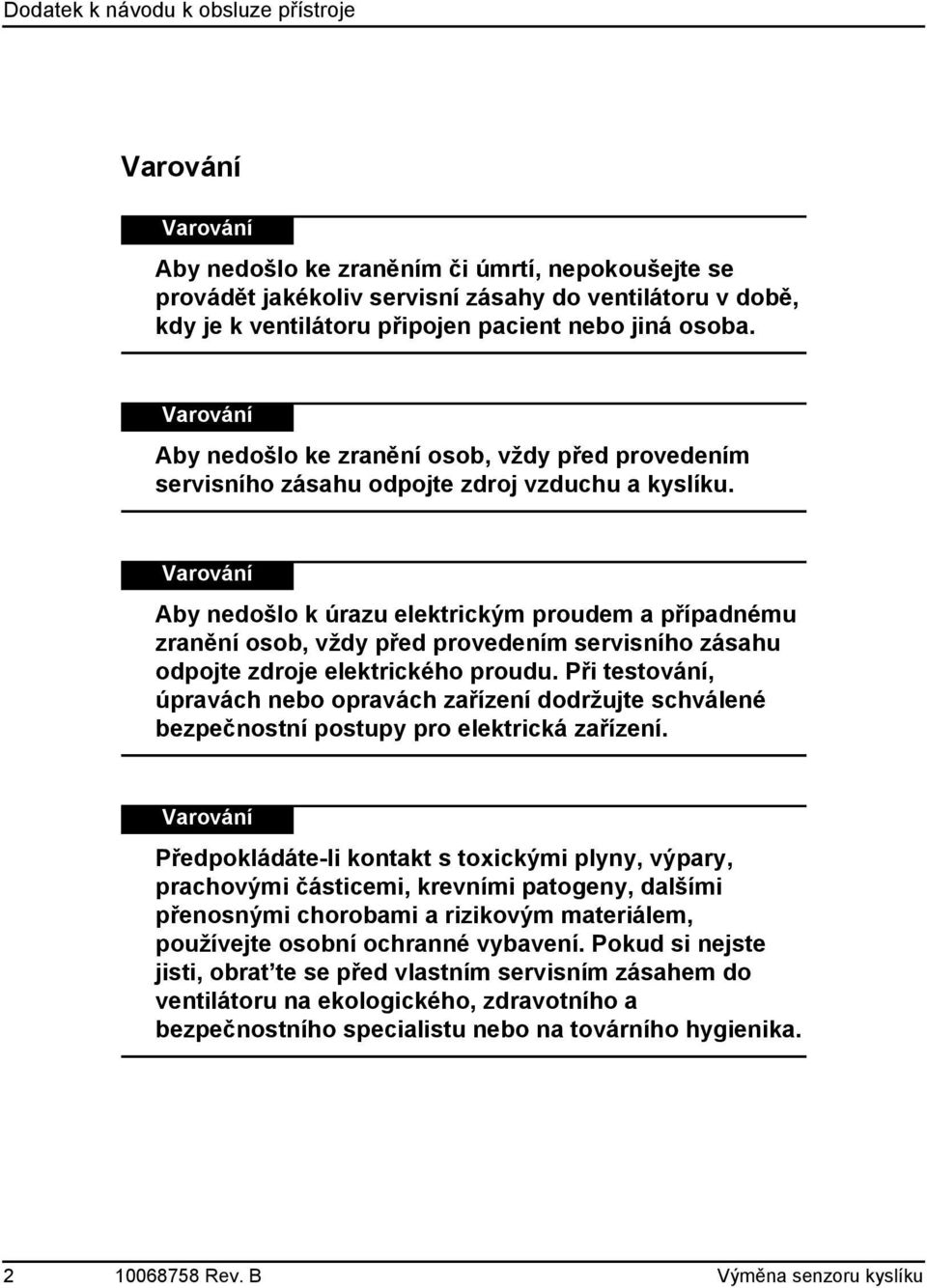

2 Aby nedošlo ke zraněním či úmrtí, nepokoušejte se provádět jakékoliv servisní zásahy do ventilátoru v době, kdy je k ventilátoru připojen pacient nebo jiná osoba. Aby nedošlo ke zranění osob, vždy před provedením servisního zásahu odpojte zdroj vzduchu a kyslíku. Aby nedošlo k úrazu elektrickým proudem a případnému zranění osob, vždy před provedením servisního zásahu odpojte zdroje elektrického proudu. Při testování, úpravách nebo opravách zařízení dodržujte schválené bezpečnostní postupy pro elektrická zařízení. Předpokládáte-li kontakt s toxickými plyny, výpary, prachovými částicemi, krevními patogeny, dalšími přenosnými chorobami a rizikovým materiálem, používejte osobní ochranné vybavení. Pokud si nejste jisti, obrat te se před vlastním servisním zásahem do ventilátoru na ekologického, zdravotního a bezpečnostního specialistu nebo na továrního hygienika Rev. B Výměna senzoru kyslíku

Aby nedošlo k úrazu elektrickým proudem a případnému zranění osob, vždy před provedením servisního zásahu odpojte zdroje elektrického proudu.

3 Aby nedošlo ke zranění osob, nepokoušejte se nikdy tahat nebo tlačit ventilátor, který je upevněn na vozíku se zabržděnými kolečky. Aby nedošlo ke zranění osob nebo poškození zařízení, ujistěte se, že brzdy koleček zabraňují nechtěnému pohybu ventilátoru během servisního zásahu. Nezvedejte ventilátor nebo některé z jeho hlavních součástí sami, mohlo by dojít ke zranění nebo poškození zařízení. Zjistěte příčinu jakékoliv zjištěné abnormality. Nechejte jednotku opravit nebo se obrat te na technickou podporu společnosti Covidien. Výměna senzoru kyslíku Rev. B 3

zásahu. Nezvedejte ventilátor nebo některé z jeho hlavních součástí sami, mohlo by dojít ke zranění nebo poškození zařízení.

4 Postup při výměně 1. Najděte pohyblivý přístupový kryt senzoru kyslíku na horním okraji skříně. 2. Pevným zatlačením na střed dolní západky přístupového krytu uvolněte západku od skříně Rev. B Výměna senzoru kyslíku

5 3. Silně stiskněte dolní a horní západku na přístupovém krytu k sobě a tahem vyjměte přístupový kryt ze skříně. POZNÁMKA: Přístupový kryt je natrvalo připojen k zařízení pomocí pojistného popruhu. Výměna senzoru kyslíku Rev. B 5

POZNÁMKA: Přístupový kryt je natrvalo připojen k zařízení

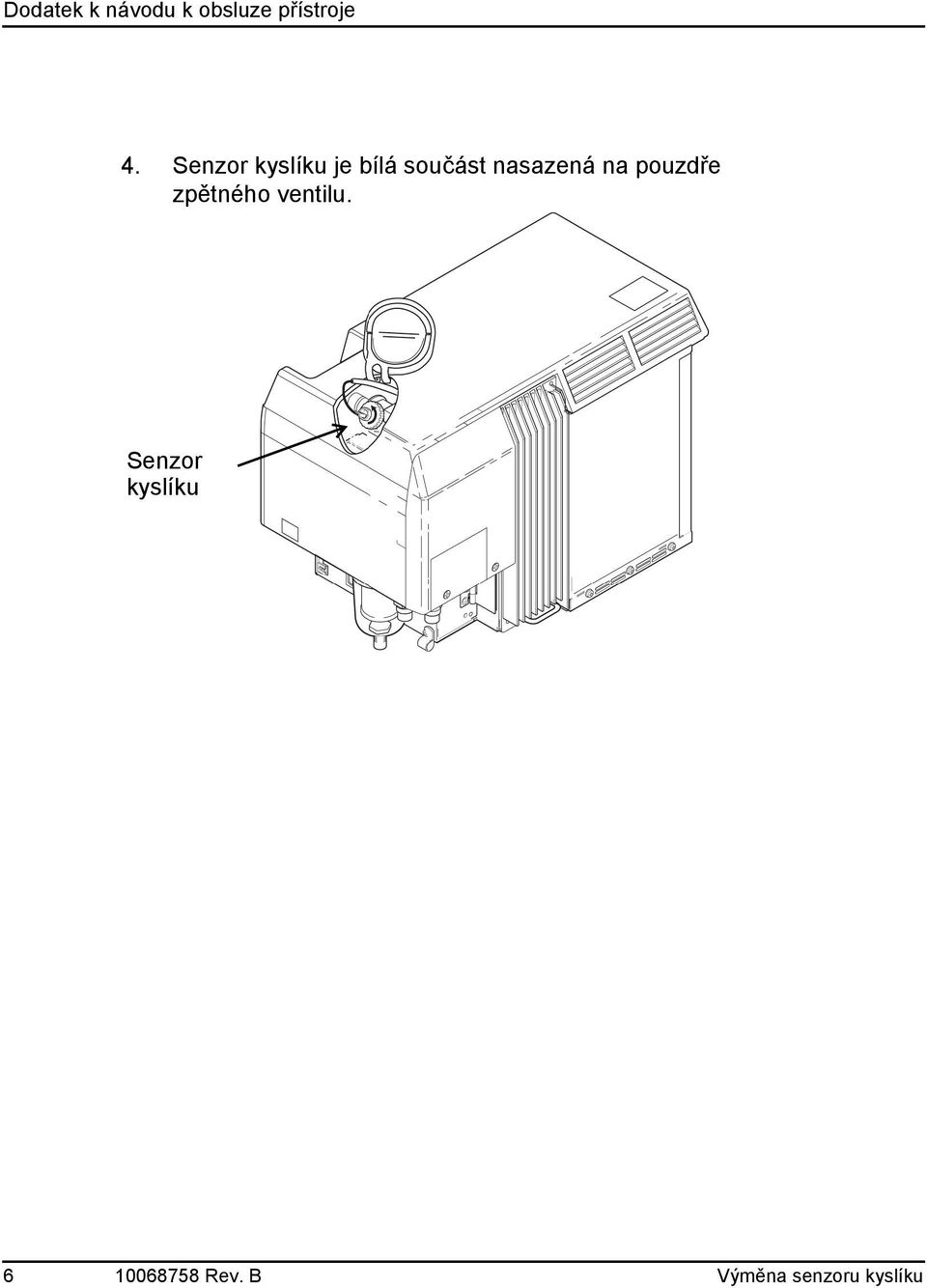

6 4. Senzor kyslíku je bílá součást nasazená na pouzdře zpětného ventilu. Senzor kyslíku Rev. B Výměna senzoru kyslíku

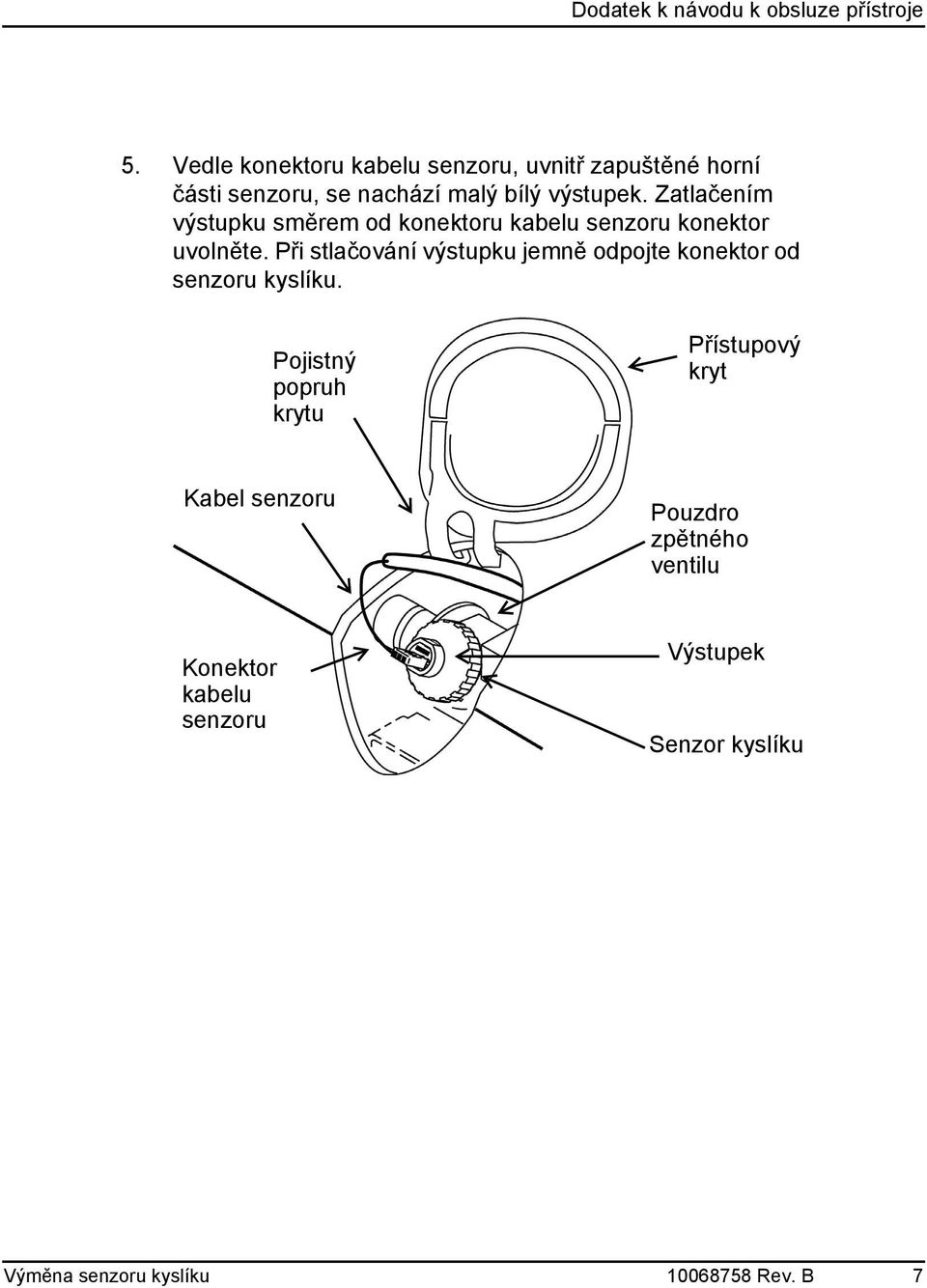

7 5. Vedle konektoru kabelu senzoru, uvnitř zapuštěné horní části senzoru, se nachází malý bílý výstupek. Zatlačením výstupku směrem od konektoru kabelu senzoru konektor uvolněte. Při stlačování výstupku jemně odpojte konektor od senzoru kyslíku. Pojistný popruh krytu Přístupový kryt Kabel senzoru Pouzdro zpětného ventilu Konektor kabelu senzoru Výstupek Senzor kyslíku Výměna senzoru kyslíku Rev. B 7

Při stlačování výstupku jemně odpojte konektor od senzoru kyslíku.

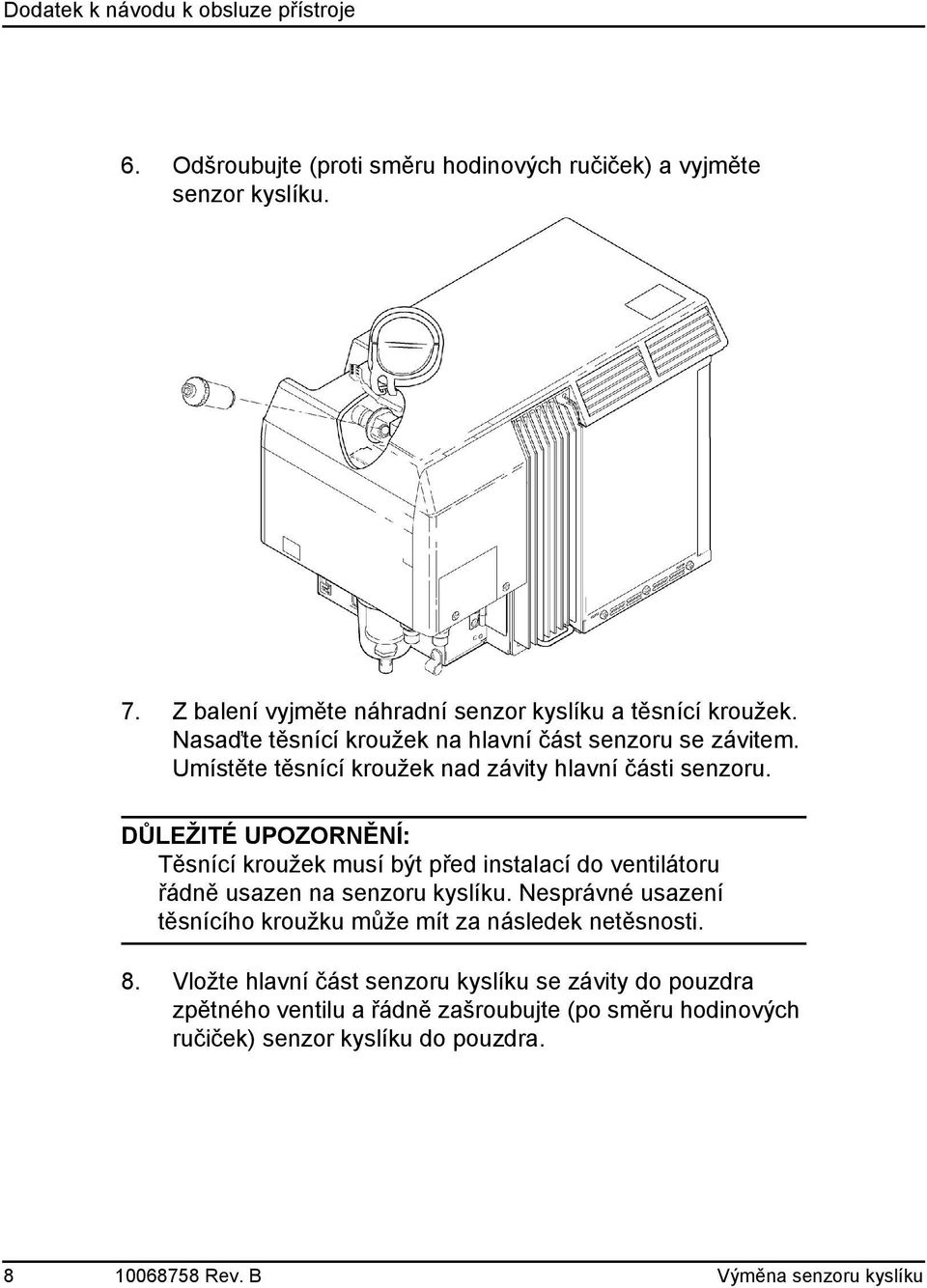

8 6. Odšroubujte (proti směru hodinových ručiček) a vyjměte senzor kyslíku. 7. Z balení vyjměte náhradní senzor kyslíku a těsnící kroužek. Nasaďte těsnící kroužek na hlavní část senzoru se závitem. Umístěte těsnící kroužek nad závity hlavní části senzoru. DŮLEŽITÉ UPOZORNĚNÍ: Těsnící kroužek musí být před instalací do ventilátoru řádně usazen na senzoru kyslíku. Nesprávné usazení těsnícího kroužku může mít za následek netěsnosti. 8. Vložte hlavní část senzoru kyslíku se závity do pouzdra zpětného ventilu a řádně zašroubujte (po směru hodinových ručiček) senzor kyslíku do pouzdra Rev. B Výměna senzoru kyslíku

DŮLEŽITÉ UPOZORNĚNÍ: Těsnící kroužek musí být před instalací do ventilátoru řádně usazen na senzoru kyslíku.

9 DŮLEŽITÉ UPOZORNĚNÍ: Utáhněte senzor kyslíku prsty, nepoužívejte nadměrnou sílu. Pokud senzor utáhnete příliš, může dojít k prasknutí těla senzoru. Při šroubování senzoru do pouzdra zpětného ventilu se ujistěte, že senzor správně sedí v závitu. 9. Konektor kabelu senzoru připojte k senzoru kyslíku tak, aby hřbet konektoru kabelu směřoval k bílému výstupku na senzoru kyslíku. Zarovnejte kolíky senzoru s konektorem kabelu a zatlačte konektor na místo. 10. Vrat te kryt přístupového portu zpět. Nejprve zasuňte horní západku krytu do otvoru v horní části skříně ventilátoru. 11. Poté oběma palci zároveň stiskněte oba vnější rohy dolní západky na okraji skříně a zatlačte je do otvoru ve skříni. 12. Pomocí obou palců pokračujte v zatlačování dolní západky na místo postupujte okolo západky od horních rohů k dolní střední části, přístupový kryt se tak utěsní. Ujistěte se, že kryt dostatečně utěsňuje otvor ve skříni. 13. Stisknutím tlačítka 100% O 2 /CAL 2 min proveďte kalibraci senzoru kyslíku. Zkontrolujte, zda kalibrace proběhla správně. 14. Před připojením pacienta k ventilátoru spust te krátký samočinný test a zkontrolujte systém. Výměna senzoru kyslíku Rev. B 9

Konektor kabelu senzoru připojte k senzoru kyslíku tak, aby hřbet konektoru kabelu směřoval k bílému výstupku na senzoru kyslíku.
