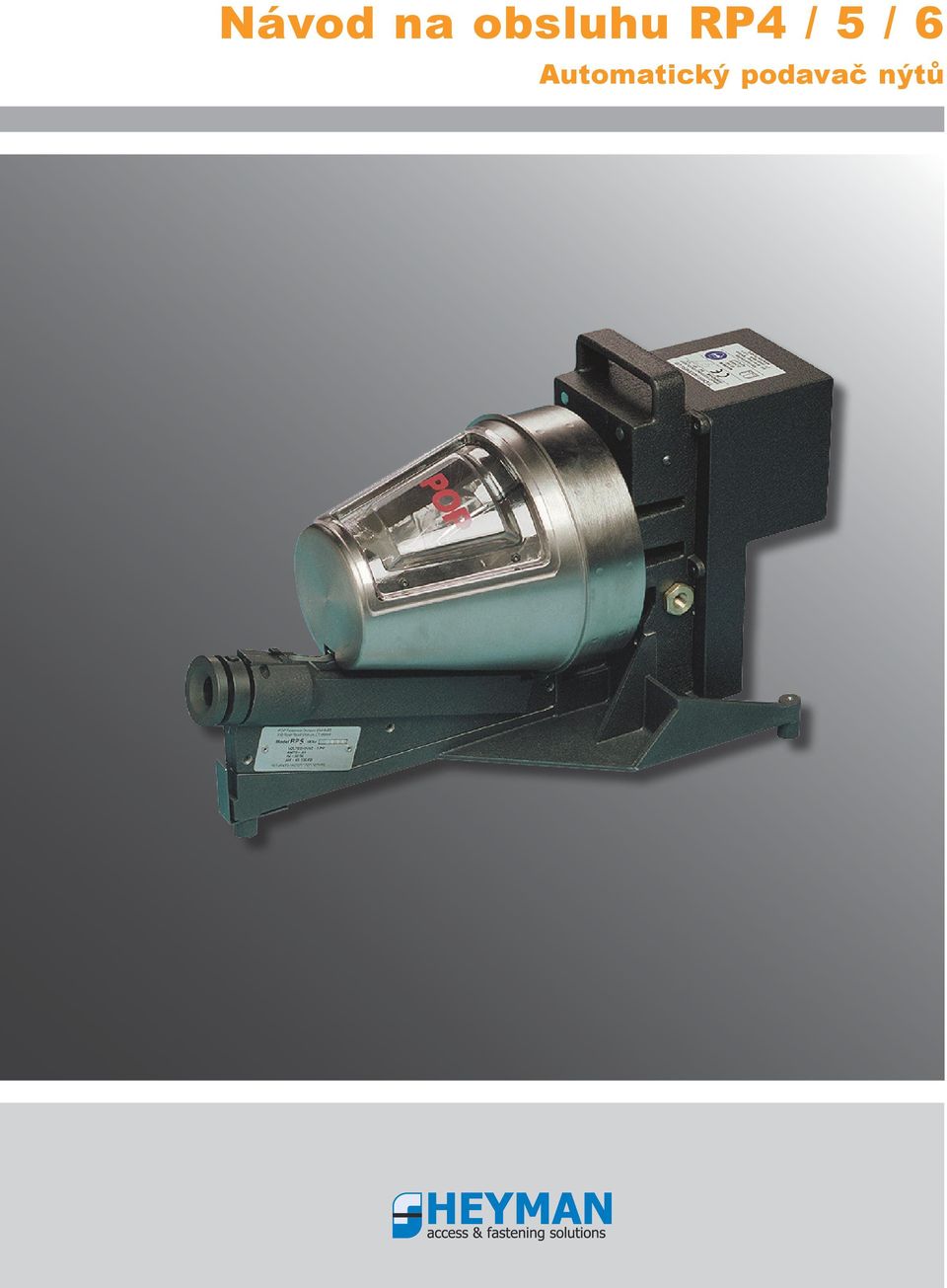

1 Návod na obsluhu RP4 / 5 / 6 Automatický podavač nýtů

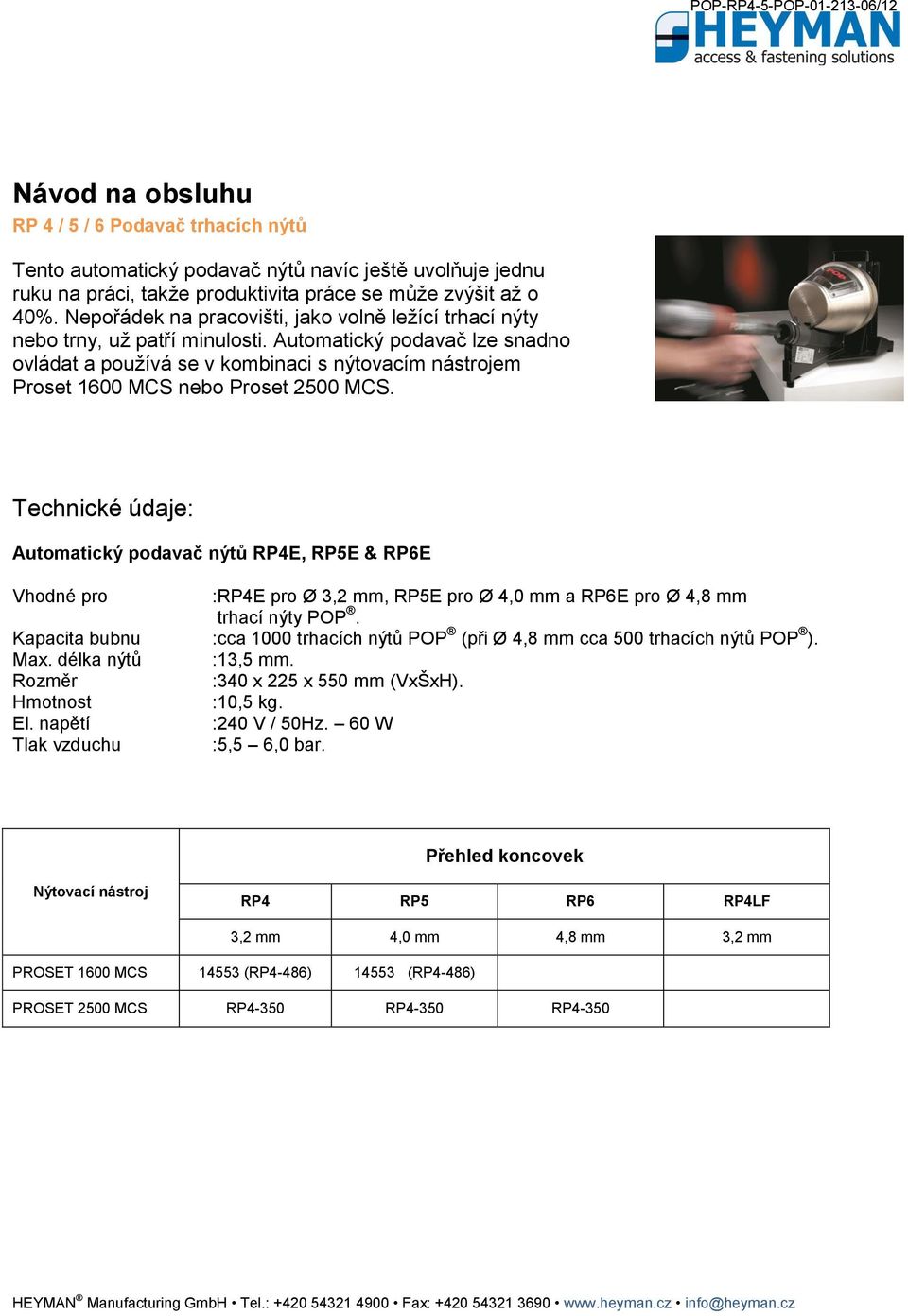

2 Návod na obsluhu RP 4 / 5 / 6 Podavač trhacích nýtů Tento automatický podavač nýtů navíc ještě uvolňuje jednu ruku na práci, takže produktivita práce se může zvýšit až o 40%. Nepořádek na pracovišti, jako volně ležící trhací nýty nebo trny, už patří minulosti. Automatický podavač lze snadno ovládat a používá se v kombinaci s nýtovacím nástrojem Proset 1600 MCS nebo Proset 2500 MCS. Technické údaje: Automatický podavač nýtů RP4E, RP5E & RP6E Vhodné pro :RP4E pro Ø 3,2 mm, RP5E pro Ø 4,0 mm a RP6E pro Ø 4,8 mm trhací nýty POP. Kapacita bubnu :cca 1000 trhacích nýtů POP (při Ø 4,8 mm cca 500 trhacích nýtů POP ). Max. délka nýtů :13,5 mm. Rozměr :340 x 225 x 550 mm (VxŠxH). Hmotnost :10,5 kg. El. napětí :240 V / 50Hz. 60 W Tlak vzduchu :5,5 6,0 bar. Přehled koncovek Nýtovací nástroj RP4 RP5 RP6 RP4LF 3,2 mm 4,0 mm 4,8 mm 3,2 mm PROSET 1600 MCS (RP4-486) (RP4-486) PROSET 2500 MCS RP4-350 RP4-350 RP4-350

Automatický podavač lze snadno ovládat a používá se v kombinaci s nýtovacím nástrojem Proset 1600 MCS nebo Proset 2500 MCS.

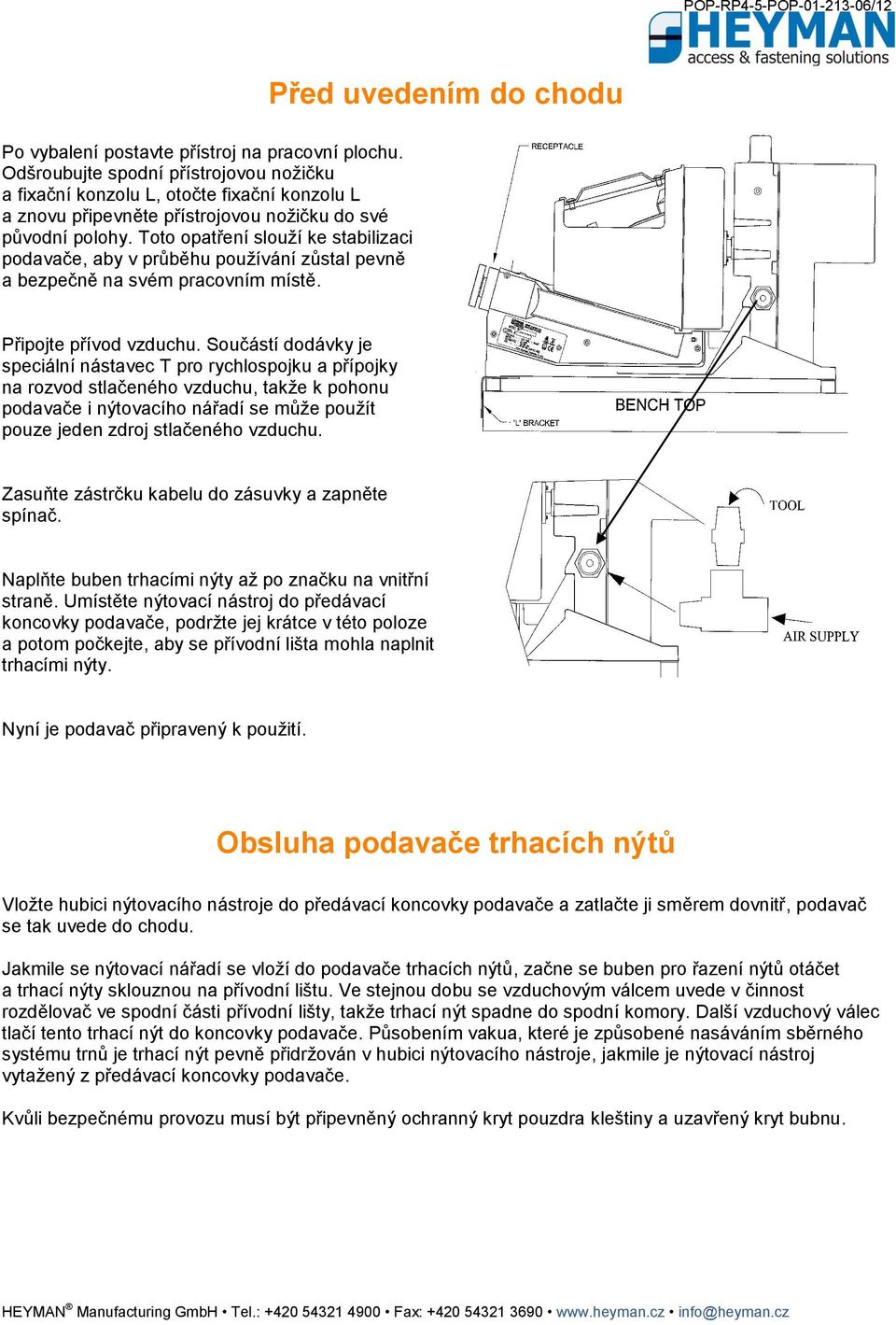

3 Před uvedením do chodu Po vybalení postavte přístroj na pracovní plochu. Odšroubujte spodní přístrojovou nožičku a fixační konzolu L, otočte fixační konzolu L a znovu připevněte přístrojovou nožičku do své původní polohy. Toto opatření slouží ke stabilizaci podavače, aby v průběhu používání zůstal pevně a bezpečně na svém pracovním místě. Připojte přívod vzduchu. Součástí dodávky je speciální nástavec T pro rychlospojku a přípojky na rozvod stlačeného vzduchu, takže k pohonu podavače i nýtovacího nářadí se může použít pouze jeden zdroj stlačeného vzduchu. Zasuňte zástrčku kabelu do zásuvky a zapněte spínač. Naplňte buben trhacími nýty až po značku na vnitřní straně. Umístěte nýtovací nástroj do předávací koncovky podavače, podržte jej krátce v této poloze a potom počkejte, aby se přívodní lišta mohla naplnit trhacími nýty. Nyní je podavač připravený k použití. Obsluha podavače trhacích nýtů Vložte hubici nýtovacího nástroje do předávací koncovky podavače a zatlačte ji směrem dovnitř, podavač se tak uvede do chodu. Jakmile se nýtovací nářadí se vloží do podavače trhacích nýtů, začne se buben pro řazení nýtů otáčet a trhací nýty sklouznou na přívodní lištu. Ve stejnou dobu se vzduchovým válcem uvede v činnost rozdělovač ve spodní části přívodní lišty, takže trhací nýt spadne do spodní komory. Další vzduchový válec tlačí tento trhací nýt do koncovky podavače. Působením vakua, které je způsobené nasáváním sběrného systému trnů je trhací nýt pevně přidržován v hubici nýtovacího nástroje, jakmile je nýtovací nástroj vytažený z předávací koncovky podavače. Kvůli bezpečnému provozu musí být připevněný ochranný kryt pouzdra kleštiny a uzavřený kryt bubnu.

Toto opatření slouží ke stabilizaci podavače, aby v průběhu používání zůstal pevně a bezpečně na svém pracovním místě. Připojte přívod vzduchu.

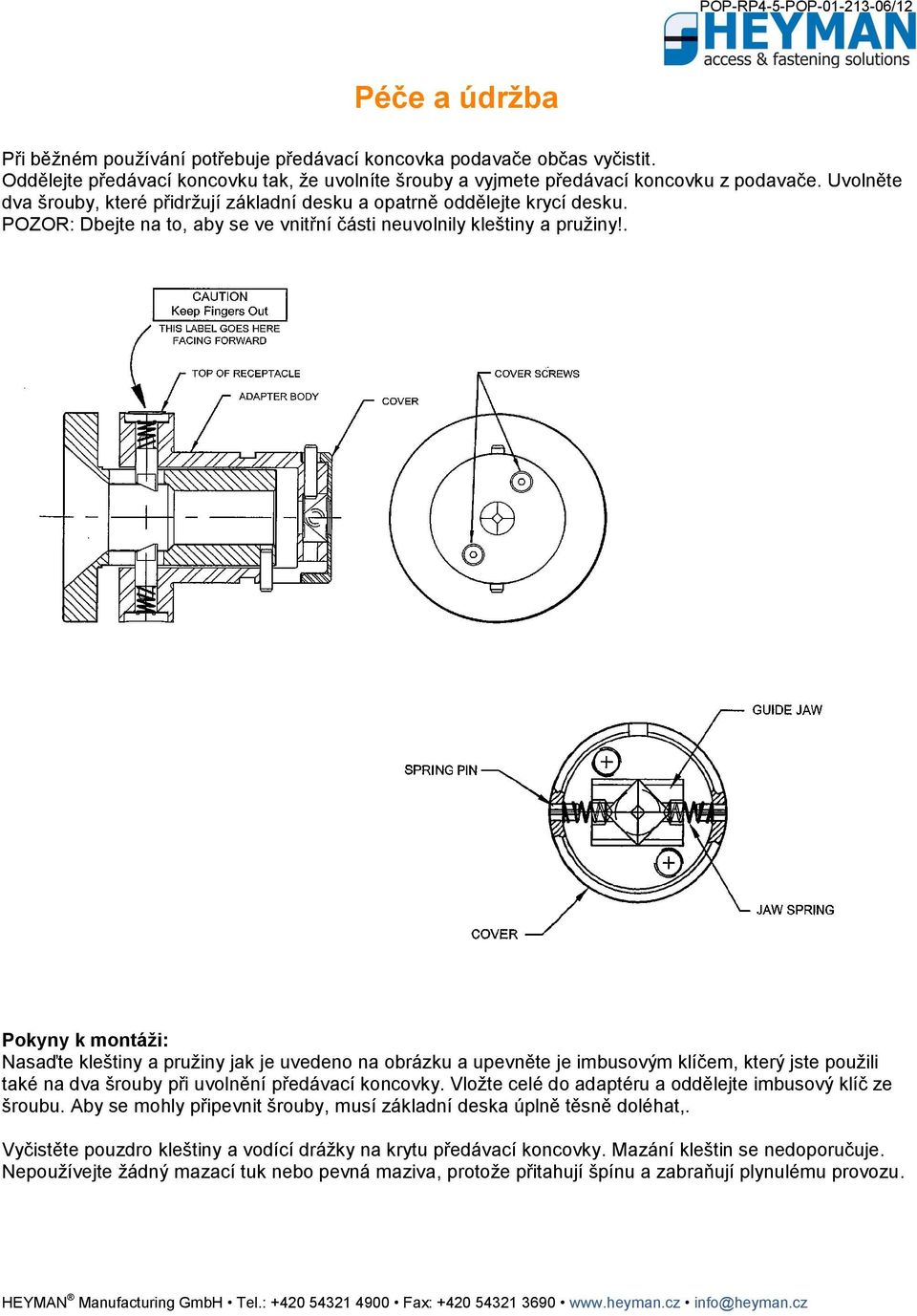

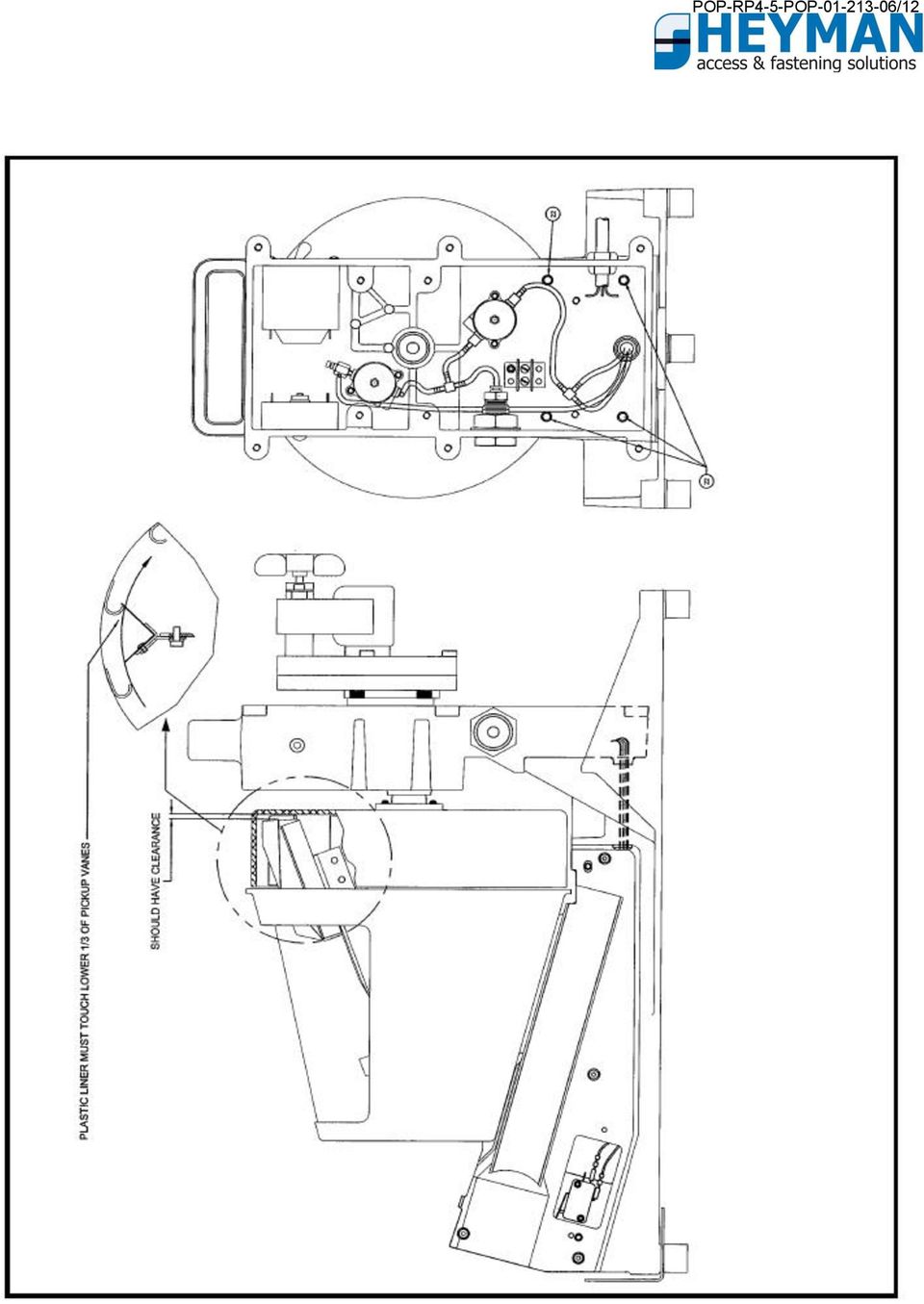

4 Péče a údržba Při běžném používání potřebuje předávací koncovka podavače občas vyčistit. Oddělejte předávací koncovku tak, že uvolníte šrouby a vyjmete předávací koncovku z podavače. Uvolněte dva šrouby, které přidržují základní desku a opatrně oddělejte krycí desku. POZOR: Dbejte na to, aby se ve vnitřní části neuvolnily kleštiny a pružiny!. Pokyny k montáži: Nasaďte kleštiny a pružiny jak je uvedeno na obrázku a upevněte je imbusovým klíčem, který jste použili také na dva šrouby při uvolnění předávací koncovky. Vložte celé do adaptéru a oddělejte imbusový klíč ze šroubu. Aby se mohly připevnit šrouby, musí základní deska úplně těsně doléhat,. Vyčistěte pouzdro kleštiny a vodící drážky na krytu předávací koncovky. Mazání kleštin se nedoporučuje. Nepoužívejte žádný mazací tuk nebo pevná maziva, protože přitahují špínu a zabraňují plynulému provozu.

. Pokyny k montáži: Nasaďte kleštiny a pružiny jak je uvedeno na obrázku a upevněte je imbusovým klíčem, který jste použili také na dva šrouby při uvolnění předávací koncovky.

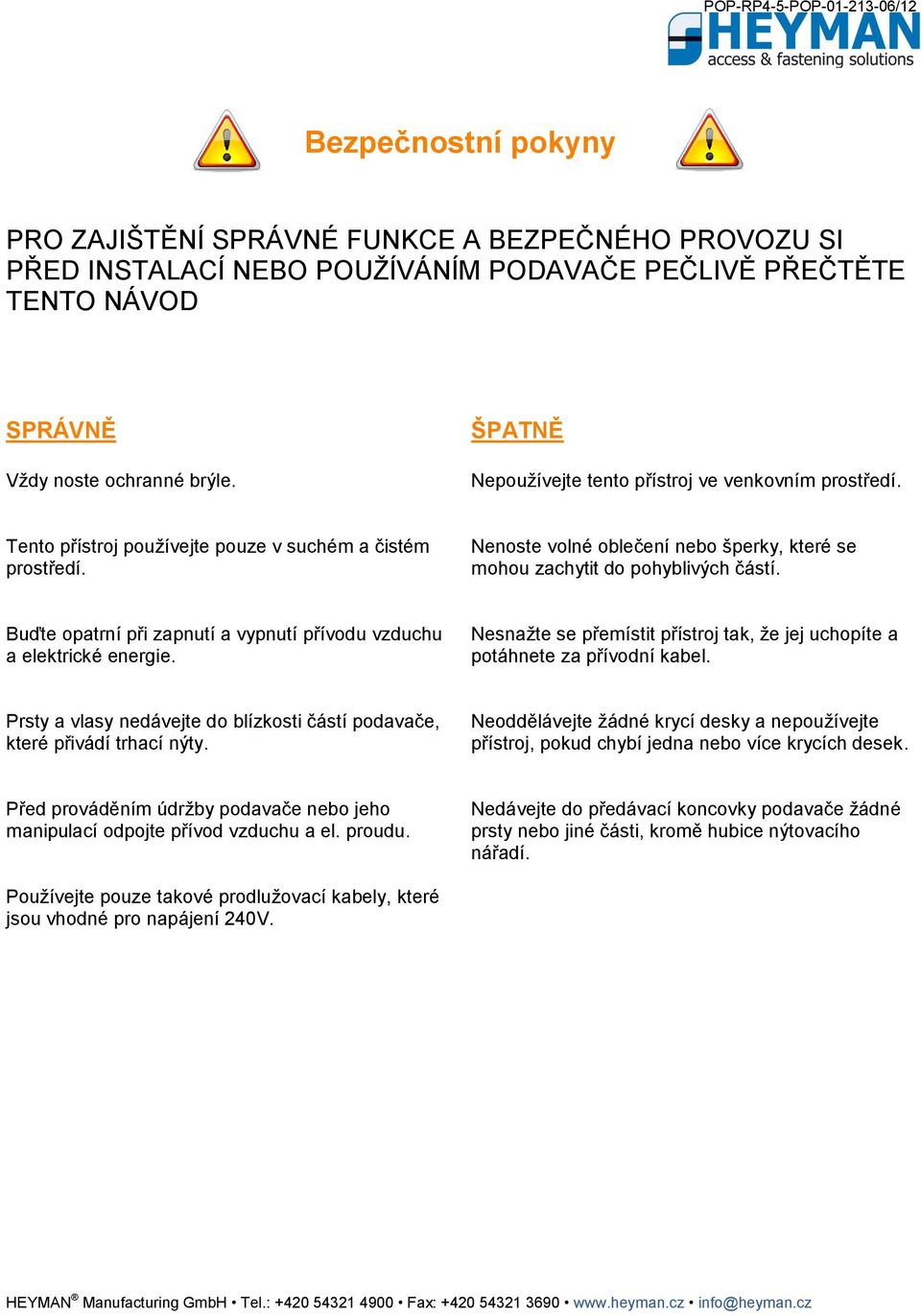

5 Bezpečnostní pokyny PRO ZAJIŠTĚNÍ SPRÁVNÉ FUNKCE A BEZPEČNÉHO PROVOZU SI PŘED INSTALACÍ NEBO POUŽÍVÁNÍM PODAVAČE PEČLIVĚ PŘEČTĚTE TENTO NÁVOD SPRÁVNĚ Vždy noste ochranné brýle. ŠPATNĚ Nepoužívejte tento přístroj ve venkovním prostředí. Tento přístroj používejte pouze v suchém a čistém prostředí. Nenoste volné oblečení nebo šperky, které se mohou zachytit do pohyblivých částí. Buďte opatrní při zapnutí a vypnutí přívodu vzduchu a elektrické energie. Nesnažte se přemístit přístroj tak, že jej uchopíte a potáhnete za přívodní kabel. Prsty a vlasy nedávejte do blízkosti částí podavače, které přivádí trhací nýty. Neoddělávejte žádné krycí desky a nepoužívejte přístroj, pokud chybí jedna nebo více krycích desek. Před prováděním údržby podavače nebo jeho manipulací odpojte přívod vzduchu a el. proudu. Nedávejte do předávací koncovky podavače žádné prsty nebo jiné části, kromě hubice nýtovacího nářadí. Používejte pouze takové prodlužovací kabely, které jsou vhodné pro napájení 240V.

Nenoste volné oblečení nebo šperky, které se mohou zachytit do pohyblivých částí. Buďte opatrní při zapnutí a vypnutí přívodu vzduchu a elektrické energie.

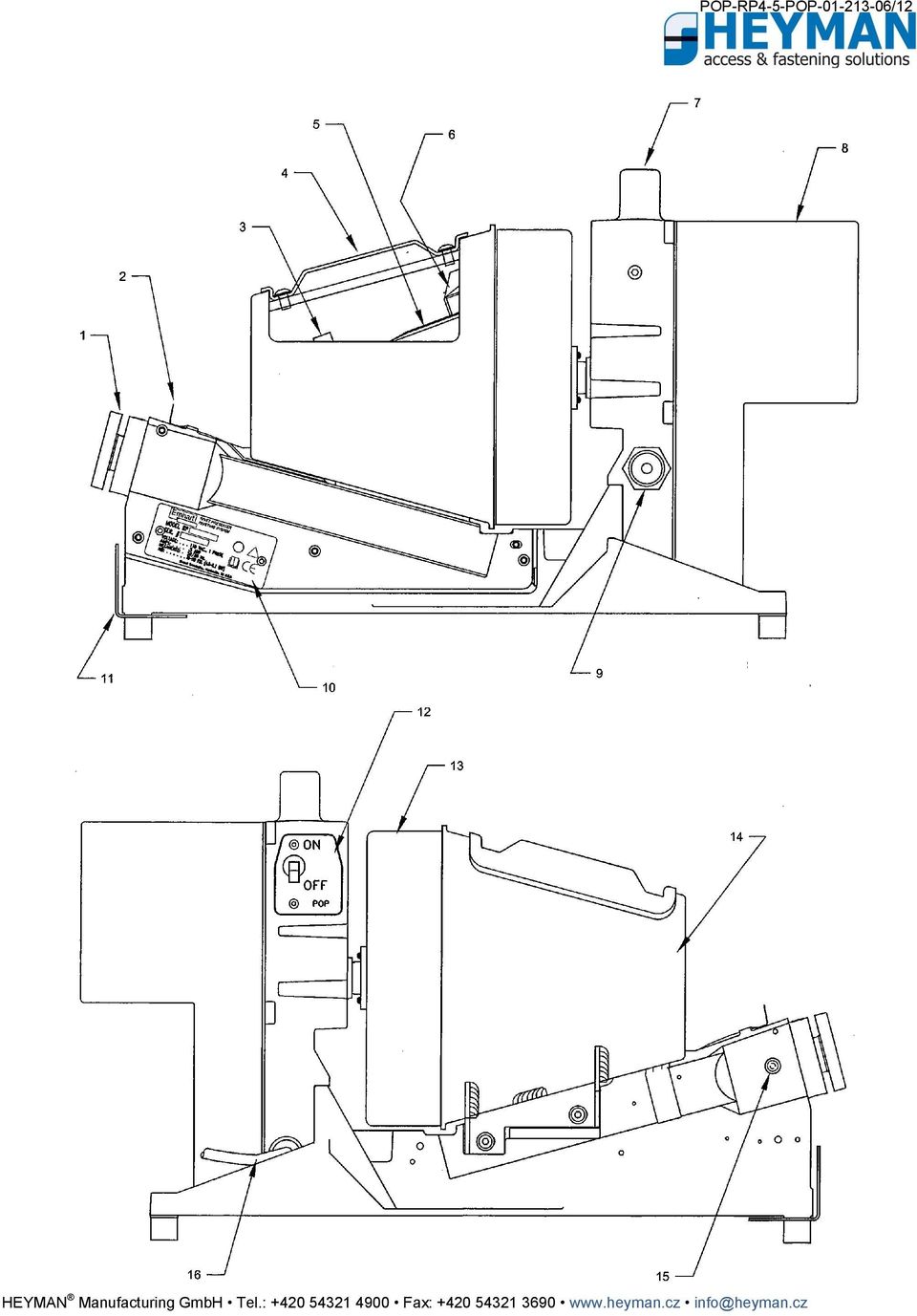

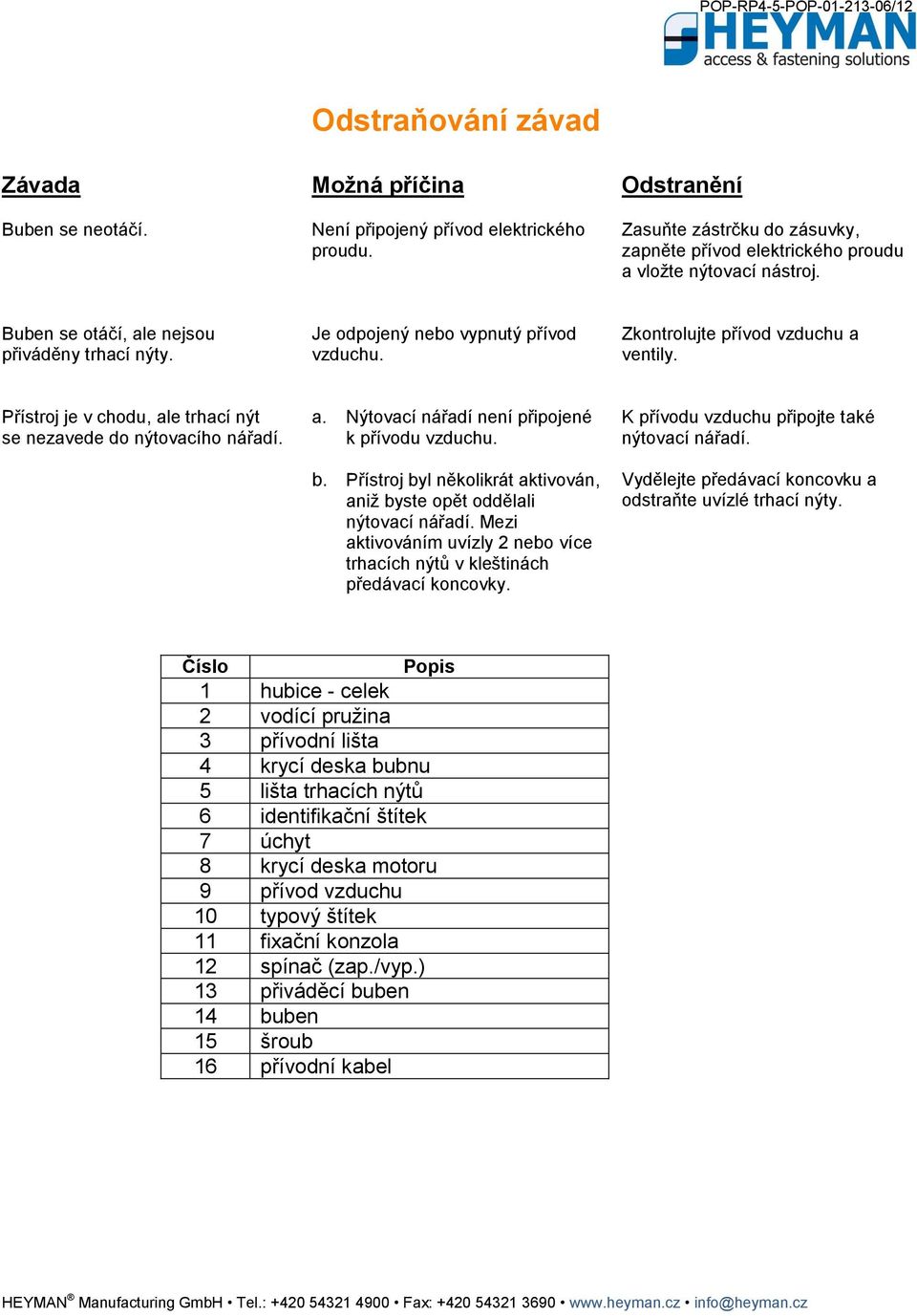

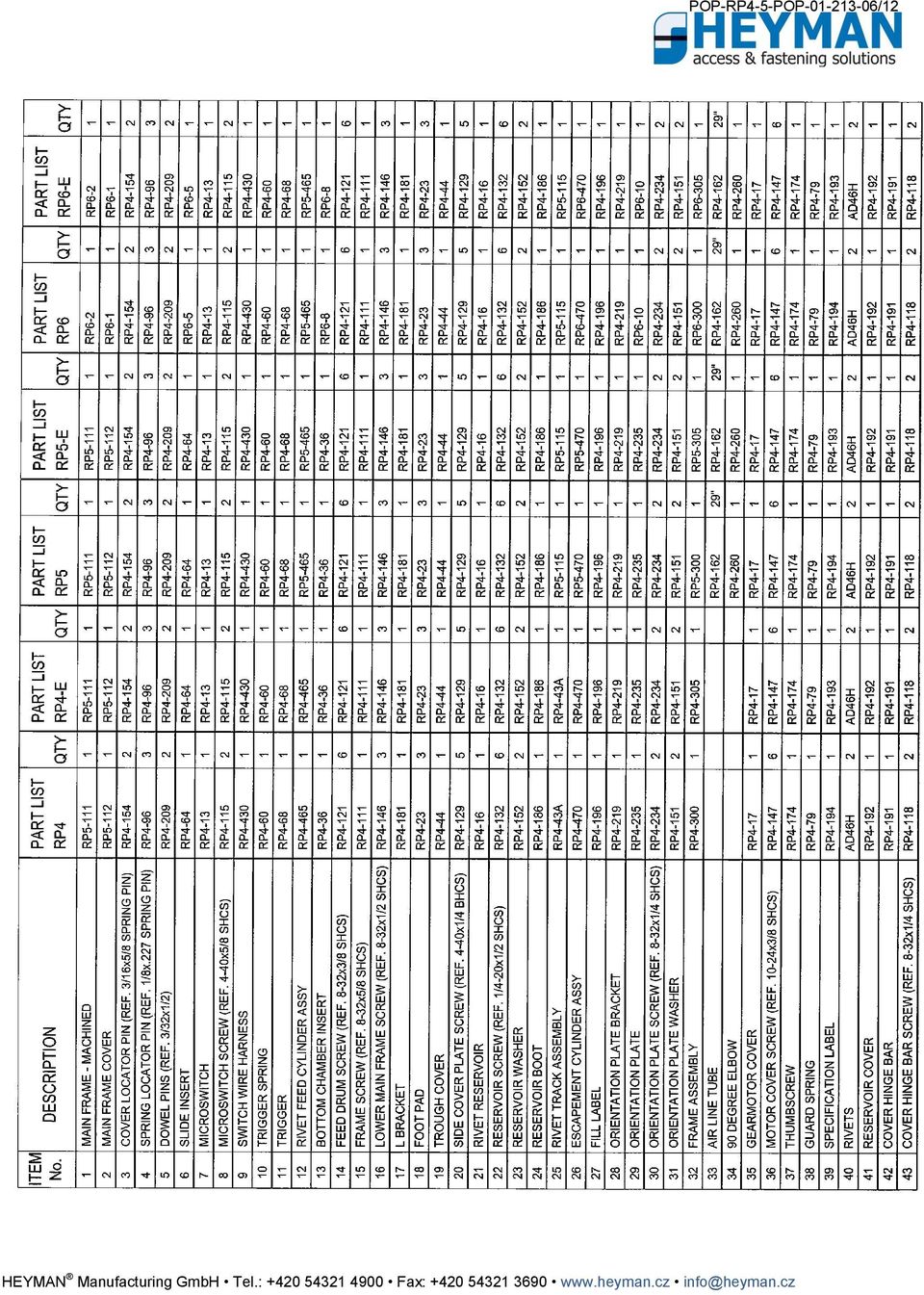

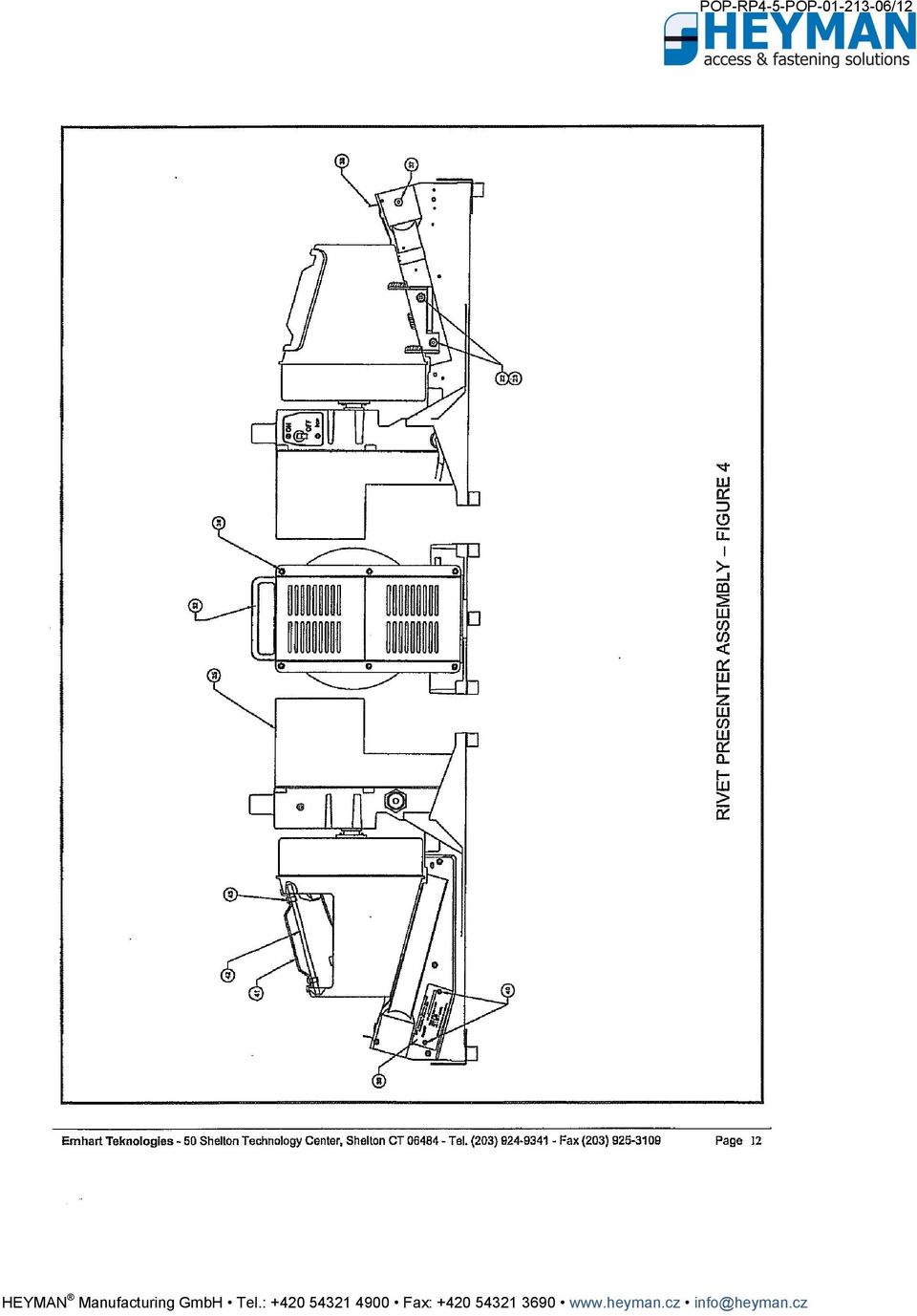

6 Závada Buben se neotáčí. Odstraňování závad Možná příčina Není připojený přívod elektrického proudu. Odstranění Zasuňte zástrčku do zásuvky, zapněte přívod elektrického proudu a vložte nýtovací nástroj. Buben se otáčí, ale nejsou přiváděny trhací nýty. Je odpojený nebo vypnutý přívod vzduchu. Zkontrolujte přívod vzduchu a ventily. Přístroj je v chodu, ale trhací nýt se nezavede do nýtovacího nářadí. a. Nýtovací nářadí není připojené k přívodu vzduchu. b. Přístroj byl několikrát aktivován, aniž byste opět oddělali nýtovací nářadí. Mezi aktivováním uvízly 2 nebo více trhacích nýtů v kleštinách předávací koncovky. K přívodu vzduchu připojte také nýtovací nářadí. Vydělejte předávací koncovku a odstraňte uvízlé trhací nýty. Číslo Popis 1 hubice - celek 2 vodící pružina 3 přívodní lišta 4 krycí deska bubnu 5 lišta trhacích nýtů 6 identifikační štítek 7 úchyt 8 krycí deska motoru 9 přívod vzduchu 10 typový štítek 11 fixační konzola 12 spínač (zap./vyp.) 13 přiváděcí buben 14 buben 15 šroub 16 přívodní kabel

Zkontrolujte přívod vzduchu a ventily. Přístroj je v chodu, ale trhací nýt se nezavede do nýtovacího nářadí. a. Nýtovací nářadí není připojené k přívodu vzduchu. b.

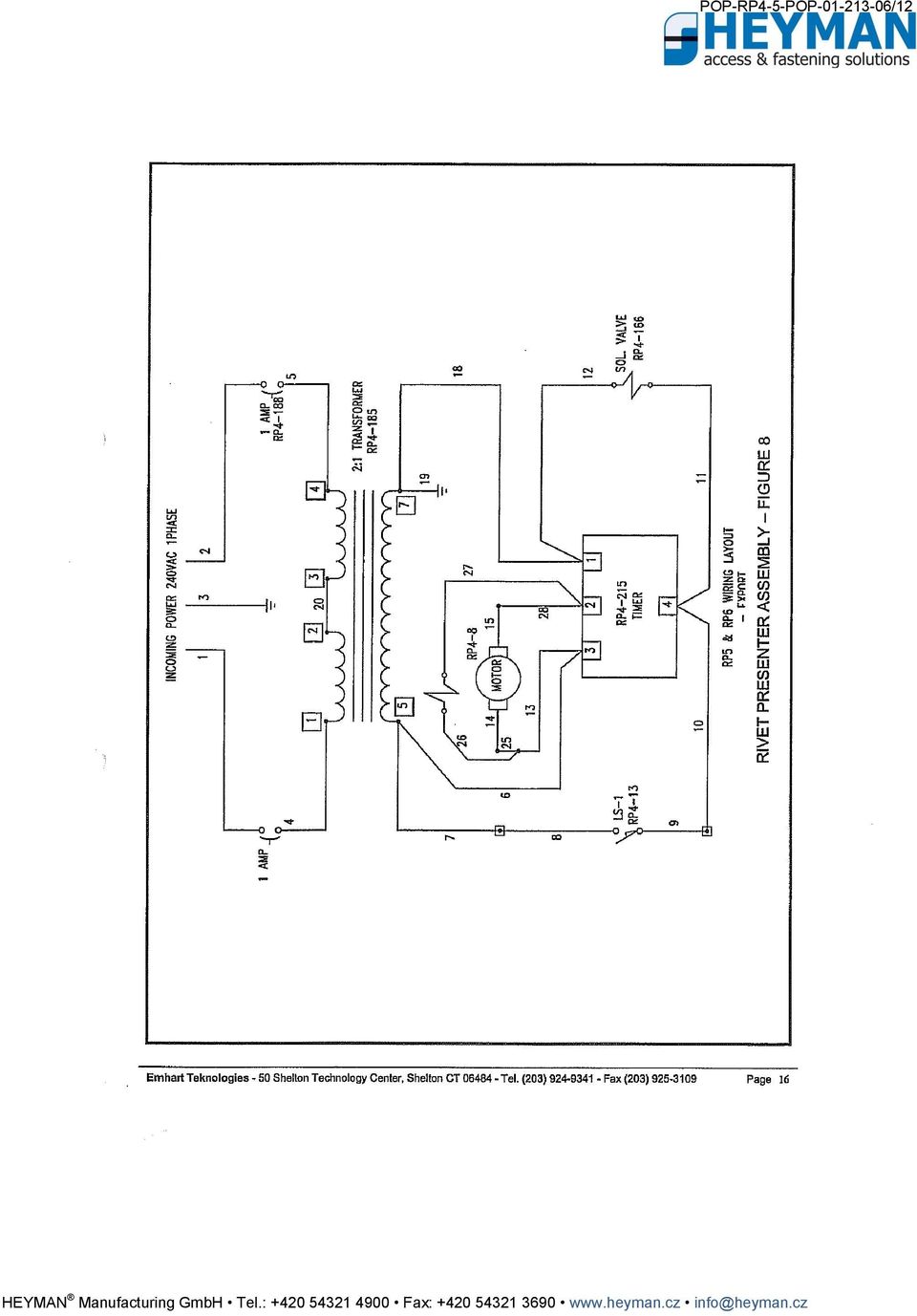

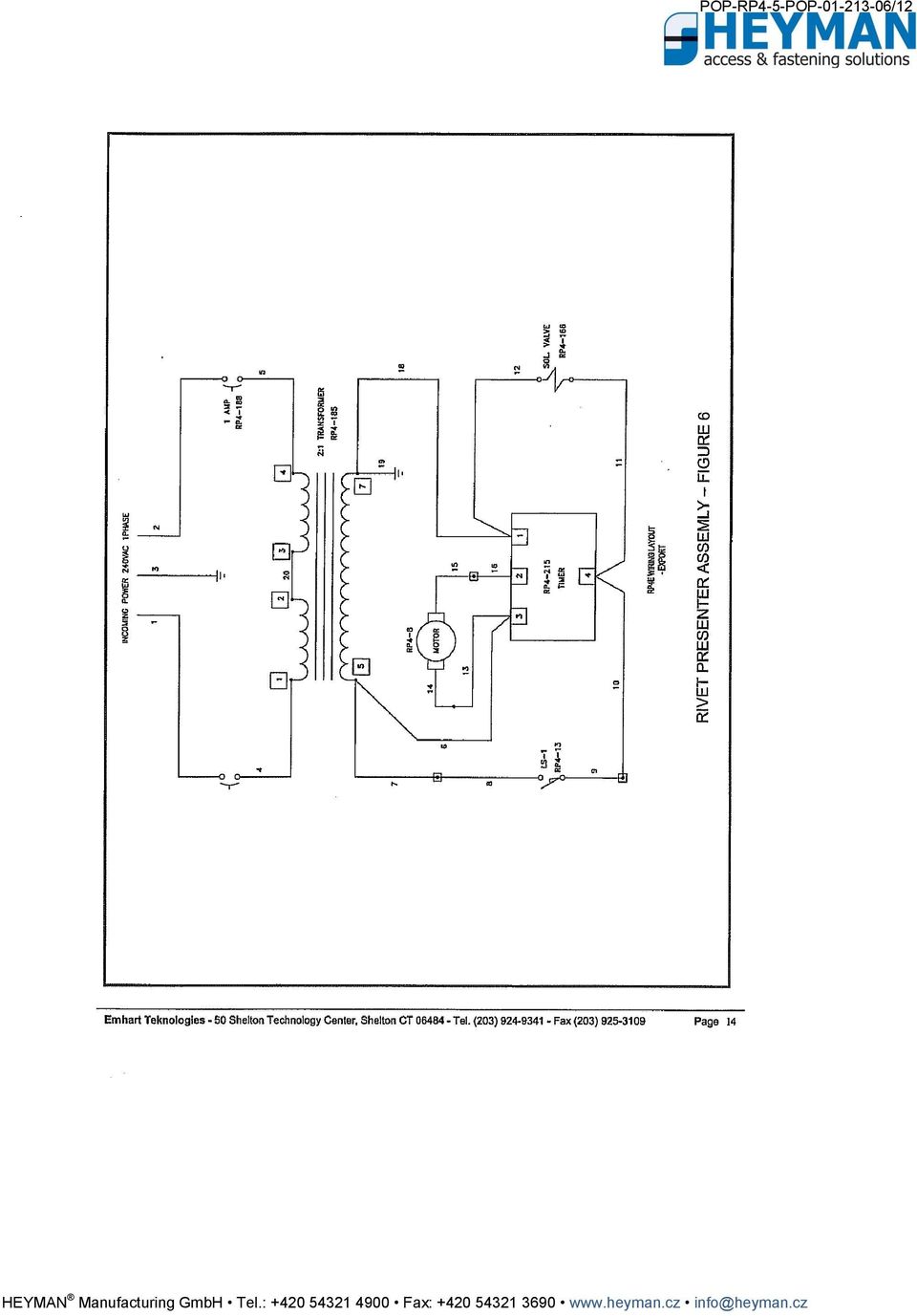

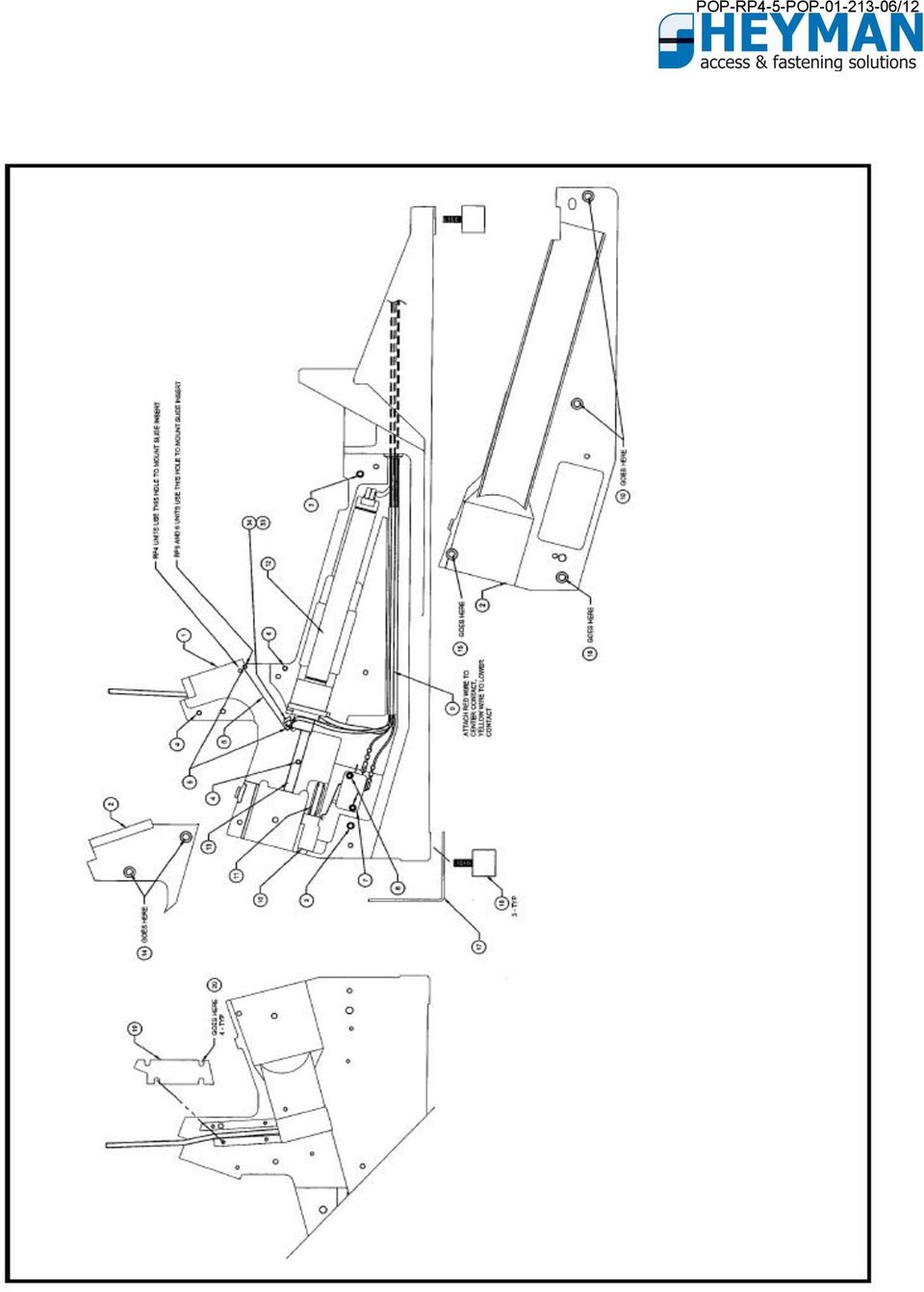

11 Číslo kabelu Schéma zapojení Druh Barva Umístění Tloušťka drátu 1 napájecí kabel černá (modrá) rám bubnu 16 Číslo položky 2 napájecí kabel bílá (hnědá) rám bubnu 16 3 napájecí kabel zelená (zelená/žlutá) rám bubnu 16 RP spojovací kabel červená rám bubnu 22 RP spojovací kabel žlutá rám bubnu 22 RP spojovací kabel červená rám bubnu 22 7 spojovací kabel červená rám bubnu 22 8 spojovací kabel červená hlavní rám 22 9 spojovací kabel žlutá hlavní rám 22 RP4-425 RP spojovací kabel žlutá rám bubnu kabel pro elektromagnetický ventil kabel pro elektromagnetický ventil černá rám bubnu 22 černá rám bubnu 22 RP spojovací kabel černá rám bubnu 22 RP kabel k převodovce černá finální montáž kabel k převodovce černá finální montáž 22 RP spojovací kabel černá finální montáž spojovací kabel černá rám bubnu 22 žádné 18 spojovací kabel žlutá rám bubnu spojovací kabel žlutá rám bubnu 22 RP spojovací kabel černá rám bubnu 22 RP spojovací kabel černá rám bubnu kabel pro elektromagnetický ventil kabel pro elektromagnetický ventil černá rám bubnu 22 černá rám bubnu spojovací kabel černá rám bubnu 22 RP5-130 Zde jsou popsána čísla kabelů elektrických schémat (obr. 14 a 16) a která se uvádí v ( ) při dílčí montáži krytů a komponentů.

bubnu 22 8 spojovací kabel červená hlavní rám 22 9 spojovací kabel žlutá hlavní rám 22 RP4-425 RP4-430 10 spojovací kabel žlutá rám bubnu 22 11 12 kabel pro elektromagnetický ventil kabel pro
