NÁVOD NA OBSLUHU A UŽITÍ SAMOZATMÍVACÍ KUKLY SELCO kazety Jackson SOLAR a 390

Transkript

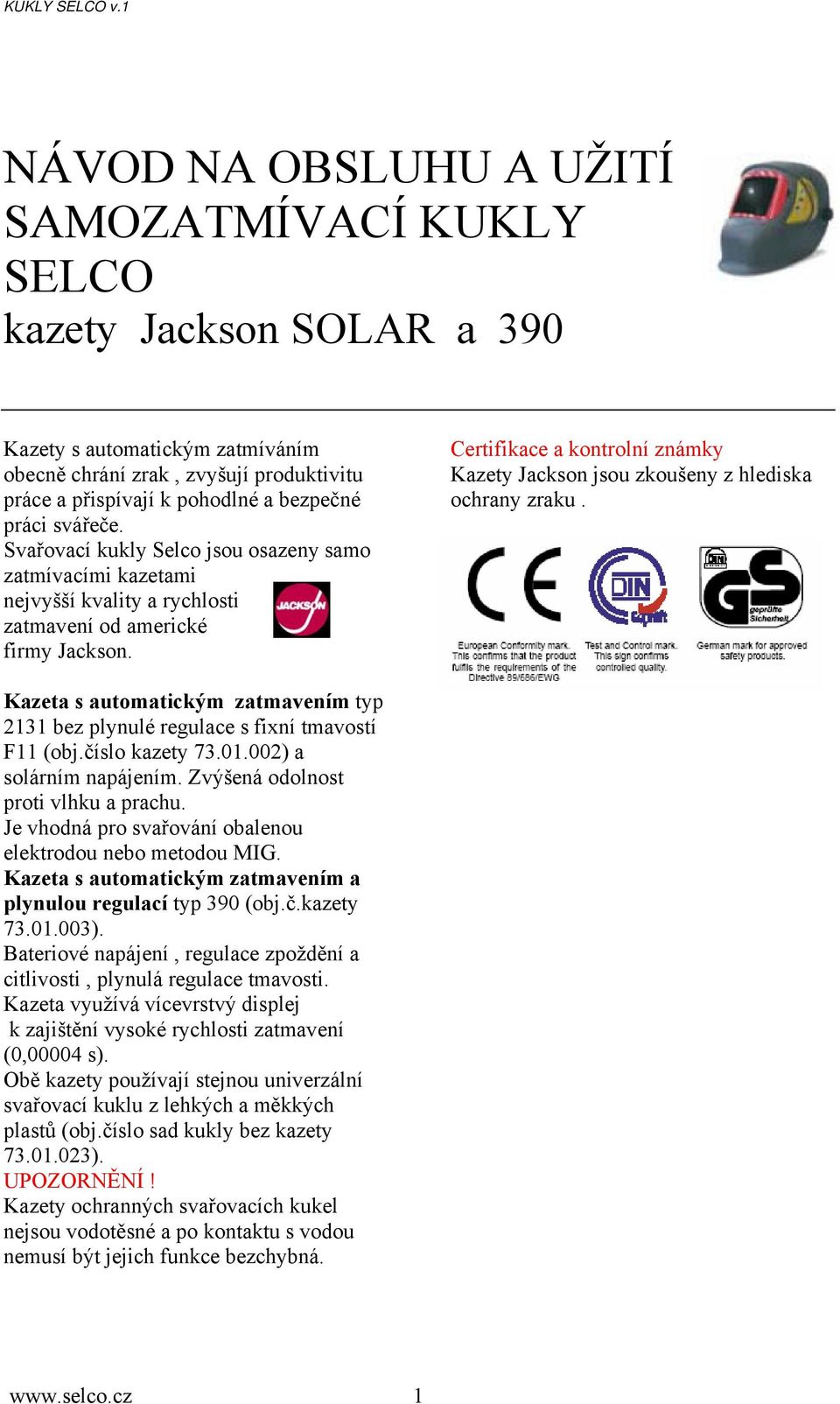

1 NÁVOD NA OBSLUHU A UŽITÍ SAMOZATMÍVACÍ KUKLY SELCO kazety Jackson SOLAR a 390 Kazety s automatickým zatmíváním obecně chrání zrak, zvyšují produktivitu práce a přispívají k pohodlné a bezpečné práci svářeče. Svařovací kukly Selco jsou osazeny samo zatmívacími kazetami nejvyšší kvality a rychlosti zatmavení od americké firmy Jackson. Certifikace a kontrolní známky Kazety Jackson jsou zkoušeny z hlediska ochrany zraku. Kazeta s automatickým zatmavením typ 2131 bez plynulé regulace s fixní tmavostí F11 (obj.číslo kazety ) a solárním napájením. Zvýšená odolnost proti vlhku a prachu. Je vhodná pro svařování obalenou elektrodou nebo metodou MIG. Kazeta s automatickým zatmavením a plynulou regulací typ 390 (obj.č.kazety ). Bateriové napájení, regulace zpoždění a citlivosti, plynulá regulace tmavosti. Kazeta využívá vícevrstvý displej k zajištění vysoké rychlosti zatmavení (0,00004 s). Obě kazety používají stejnou univerzální svařovací kuklu z lehkých a měkkých plastů (obj.číslo sad kukly bez kazety ). UPOZORNĚNÍ! Kazety ochranných svařovacích kukel nejsou vodotěsné a po kontaktu s vodou nemusí být jejich funkce bezchybná. 1

2 Doporučené stupně tmavosti DIN pro jednotlivé svařovací operace Kazeta 2131 solární napájení fixní tmavost SENSITIVITY-nastavení citlivosti Nastavení citlivosti má za úkol umožnit, aby nedocházelo k ovlivňování světlo citlivých čidel z jiných zdrojů záření (slunce, záření od ostatních svářečů atd.) 1- nízká citlivost 2- vysoká citlivost Vysoká citlivost je určena také pro nízké svařovací proudy. Doporučuje se nastavit co největší citlivost a tu postupně snižovat až dosáhneme stavu, kdy kukla reaguje na Vámi prováděný svařovací oblouk. 2

3 Kazeta 390 regulace tmavosti 9-12 Uchycení fólie VOLBA STUPNĚ TMAVOSTI 9-12 DIN Dle tabulky vyberte svařovací proces a používaný proud a nastavte pravým ovládacím kolečkem příslušnou tmavost. SENSITIVITY- CITLIVOST Nastavení citlivosti má za úkol umožnit, aby nedocházelo k ovlivňování světlo citlivých čidel z jiných zdrojů záření (slunce, záření od ostatních svářečů atd.) Vysoká citlivost je určena pro nízké svařovací proudy např.metodou TIG. Doporučuje se nastavit co největší citlivost a tu postupně snižovat až dosáhneme stavu, kdy kukla reaguje na prováděný svařovací oblouk. Nastavuje se regulačním kolečkem uprostřed. DELAY regulace doby zjasnění 0,1-1s Zpoždění zjasnění kazety je používáno z důvodu ochrany zraku po ukončení svařování.nastavitelná časová prodleva umožní zpožděné překlopení do stavu zjasnění. Výhodné je nastavit toto zpoždění zejména při svařování malými proudy nebo při práci, kde dochází ke krátkému zakrytí snímacích senzorů např.částí hořáku. Tlačítko ZAPNOUT Tímto tlačítkem uvádíme kazetu do aktivního stavu.vypnutí probíhá automaticky pokud je kukla delší dobu bez aktivace. Vedle tlačítka je LED dioda indikace slabých baterií.pokud jsou baterie vybité na úroveň způsobující nestabilitu provozu LED dioda svítí. 3

4 Všeobecné pokyny: - Kukla smí být používána jen ke svařování. - Před použitím kukly zkontrolujte nasazení vnitřní, střední a vnější folie. - Opotřebované ochranné fólie vyměňte. Bez krycí fólie NIKDY nesvařujte. - Folie zabraňují postříkání kazety a její následné zničení. - Postříkané kazety ztrácejí záruku!!! - Na pravidelné čištění folií používejte jemné suché utěrky. Ne rozpouštědla!!! - Světelné senzory na kazetě (2x) musí mít přímý optický kontakt se svařovacím obloukem.nezastiňovat rukou, nebo hořákem. Vadná funkce bývá způsobeny i nečistotami na krycí fólii - Teplota okolí při použití kukly: -20 až 70 o C. Vyšší teplota způsobí trvalé prohnutí folie. Prohnutou folii okamžitě vyměňte. - Dojde-li při použití pulsního svařování k problikávání filtru, je třeba dobu zjasnění (DELAY) otočením ve směru hodinových ručiček zvýšit. Fleky a barevné změny na filtru ve vypnutém stavu nejsou vadou, ale vlastnosti nepolarizovaných kapalných krystalů.po zapnutí tento stav zmizí. Prosíme nezaměňovat za tmavé části způsobené mechanickým poškozením, které jsou trvalé v zapnutém stavu. - Začne-li kontrolka baterií LED blikat, filtr může ještě cca 5 hodin pracovat. Přesto doporučujeme vyměnit baterie. Používejte pouze alkalické baterie!! Poznámka : Výrobní číslo kazety je umístěno do prostoru baterií (pod první bateríí ) Technické parametry: Rychlost změny světlo/tma 0,04ms (0,00004s) Plynulé nastavení citlivosti spínání. (SENSITIVITY) Plynulé nastavení doby zjasnění 0,1 1 sec. (DELAY) Plynulé nastavení stupně setmění 9-12 DIN Životnost baterií cca 600 hod. sváření. Zorná plocha TURBO MAX: 98x62mm Celková váha cca 440g 4

5 Nastavení hlavového kříže 1. Nastavení horní části hlavového by mělo umožnit dostatečně nízké umístění pásky obepínající hlavu, kde obvod (dotažení) doladíme stavícím kolečkem hlavového kříže. Správná poloha těsně nad ušima a obočím.jedině tak je umožněna dobrá fixace kukly na hlavě. 2. Správné nastavení sklonu kukly je co nejblíže hrudi.tato poloha umožní správnou ochranu. 3. Matice nastavení sklonu kukly. Doporučujeme dotažení tak, aby při zvednutí kukly do horní polohy zůstala v této poloze. Při sklopení hlavy prudším pohybem by se měla kukla vrátit do polohy, kdy kryje obličej.. 5

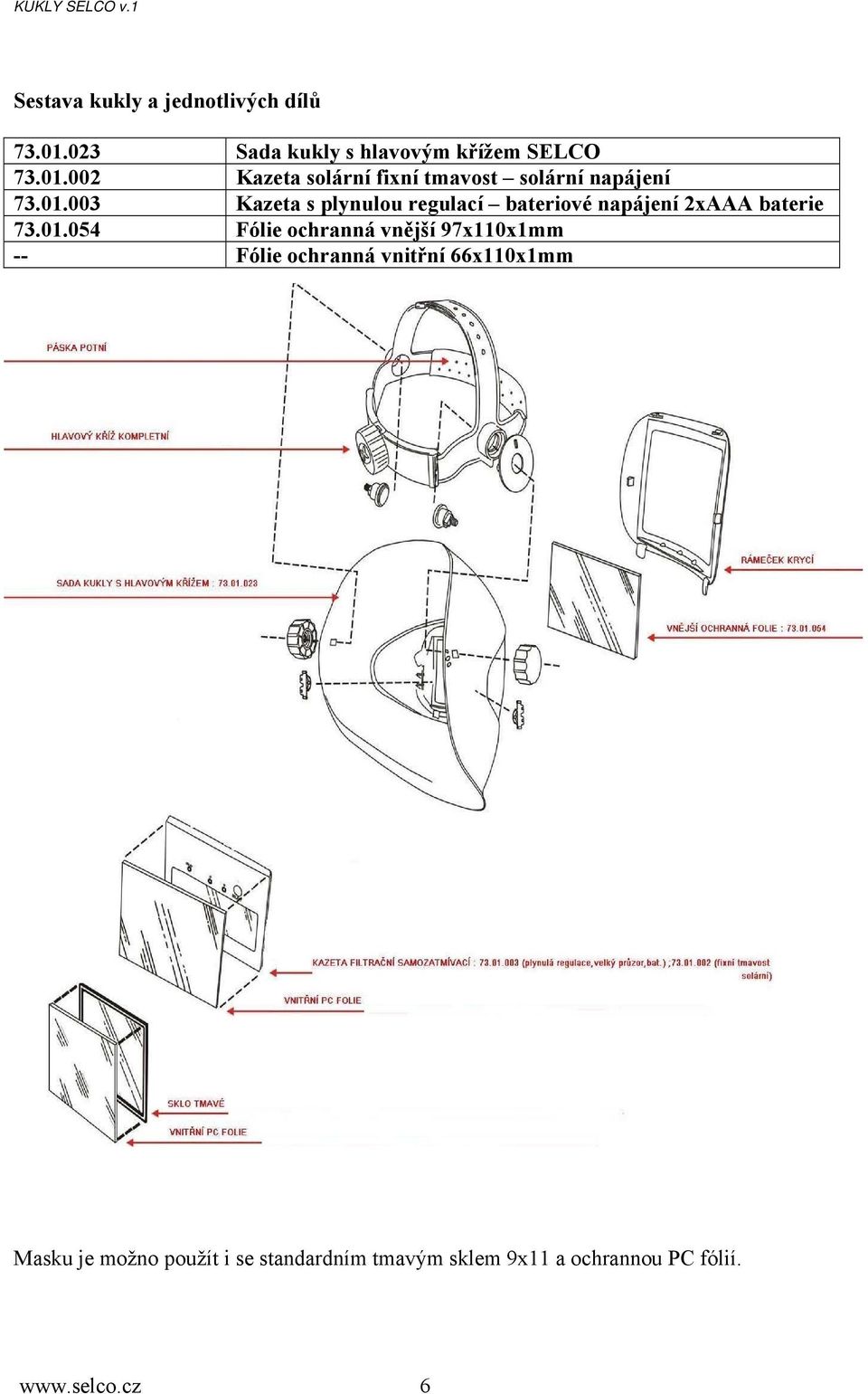

6 Sestava kukly a jednotlivých dílů Sada kukly s hlavovým křížem SELCO Kazeta solární fixní tmavost solární napájení Kazeta s plynulou regulací bateriové napájení 2xAAA baterie Fólie ochranná vnější 97x110x1mm -- Fólie ochranná vnitřní 66x110x1mm Masku je možno použít i se standardním tmavým sklem 9x11 a ochrannou PC fólií. 6
