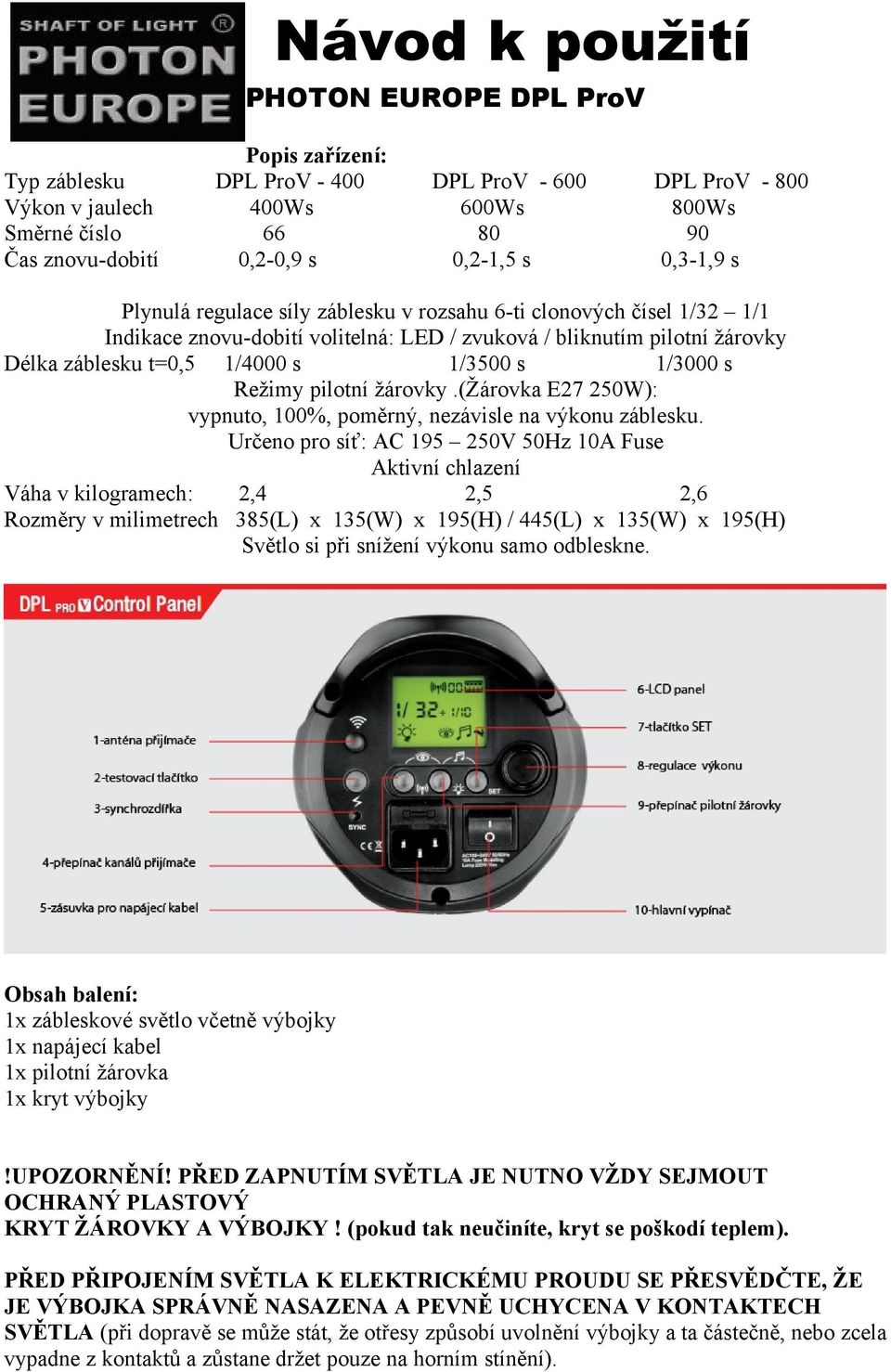

1 Návod k použití PHOTON EUROPE DPL ProV Popis zařízení: Typ záblesku DPL ProV DPL ProV DPL ProV Výkon v jaulech 400Ws 600Ws 800Ws Směrné číslo Čas znovu-dobití 0,2-0,9 s 0,2-1,5 s 0,3-1,9 s Plynulá regulace síly záblesku v rozsahu 6-ti clonových čísel 1/32 1/1 Indikace znovu-dobití volitelná: LED / zvuková / bliknutím pilotní žárovky Délka záblesku t=0,5 1/4000 s 1/3500 s 1/3000 s Režimy pilotní žárovky.(žárovka E27 250W): vypnuto, 100%, poměrný, nezávisle na výkonu záblesku. Určeno pro síť: AC V 50Hz 10A Fuse Aktivní chlazení Váha v kilogramech: 2,4 2,5 2,6 Rozměry v milimetrech 385(L) x 135(W) x 195(H) / 445(L) x 135(W) x 195(H) Světlo si při snížení výkonu samo odbleskne. Obsah balení: 1x zábleskové světlo včetně výbojky 1x napájecí kabel 1x pilotní žárovka 1x kryt výbojky!upozornění! PŘED ZAPNUTÍM SVĚTLA JE NUTNO VŽDY SEJMOUT OCHRANÝ PLASTOVÝ KRYT ŽÁROVKY A VÝBOJKY! (pokud tak neučiníte, kryt se poškodí teplem). PŘED PŘIPOJENÍM SVĚTLA K ELEKTRICKÉMU PROUDU SE PŘESVĚDČTE, ŽE JE VÝBOJKA SPRÁVNĚ NASAZENA A PEVNĚ UCHYCENA V KONTAKTECH SVĚTLA (při dopravě se může stát, že otřesy způsobí uvolnění výbojky a ta částečně, nebo zcela vypadne z kontaktů a zůstane držet pouze na horním stínění).

2 POKUD VÝBOJKA NENÍ V KONTAKTECH SPRÁVNĚ ZASTRČENA -SVĚTLO NESMÍ BÝT PŘIPOJENO K ELEKTRICKÉ SÍTI - MOHLO BY DOJÍT KE ZRANĚNÍ, NEBO POŠKOZENÍ SVĚTLA! Uvedení zábleskového světla do provozu: Než začnete světlo používat je velmi důležité jej před prvním fotografováním naformátovat. Pokud formátování neprovedete podle tohoto návodu, může dojít k poškození kondenzátorů ve světle. Přesný postup formátování: Zapněte zábleskové světlo (pilotní žárovku při celém procesu formátování není potřeba zapínat), nastavte minimální výkon (1/32) a nechte minut běžet při minimálním výkonu - nebleskat! Poté přidejte o jedno celé clonové číslo (z 1/32 na 1/16) a nechte minut nastavené na tomto výkonu - nebleskat! Poté přidejte o výkon o další clonu(1/8, ¼, 1/2) dokud nedojdete na nejvyšší číslo (1/1), zde nechte světlo minimálně 30 minut na plném výkonu - stále nebleskat! Teprve po uplynutí minimálně 30-ti minut na maximálním výkonu můžete začít světlo používat k fotografování. Pokud záblesk nepoužíváte měsíc nebo déle, je důležité jej před dalším fotografováním znovu naformátovat. Pokud světlo používáte častěji než 1x měsíčně, nedochází k výrazné degeneraci kondenzátorů a formátování před každým fotografováním není nutné. Pokud jakéholiv zábleskové světlo nepoužíváte, dochází k degeneraci kondenzátorů. Nemá na to vliv značka světla, ale pokud má elekrolitické kondenzátory, tak je to prostě jejich vlastnost. Pokud pak začnete takové světlo používat, aniž by jste kondenzátory nejprve zformátovaly, tak dochází vlivem velkého odporu k jejich nadměrnému zahřívání a tím i poškození (zpravidla nevratnému). Kondenzátor se začíná nafukovat a pak už nefunguje správně, jak by měl a rychleji se přehřívá, světlo pak hlásí přehřátí stále častěji a nakonec je potřeba kondenzátory na vstupu vyměnit, což sice není velký problém, ale je to zbytečné, protože se tomu, správně prováděným formátováním, dá bez problémů předejít. Zábleskové světlo užívejte pouze se stativy Photon Europe, pro které je určeno. Při nasazování světla a výměně příslušenství postupujte opatrně ZÁBLESKOVÉ SVĚTLO MUSÍ BÝT VŽDY VYPNUTO, při nevhodné manipulaci můžete poškodit zábleskové světlo. Stativy se světly nenechávejte v dosahu dětí bez dozoru. - Ujistěte se, že světlo není připojeno k elektrickému proudu. Záblesk vyjměte z obalu, sejměte ochraný plastový kryt výbojky, vybalte pilotní žárovku a opatrně ji zašroubujte do patice na přední straně světla uprostřed výbojky. Nedotýkejte se prosím výbojky, ani pilotní žárovky rukou. Vždy používejte rukavice, nebo papírový ubrousek. Pokud se výbojky, nebo pilotky dotknete, pečlivě otisk vyčistěte ubrouskem a lihem. Povolte šroub na polohování záblesku a nasaďte světlo na připravený stativ, poté šroub opět dotáhněte a světlo na stativu zajistěte dotažením šroubu. Vybalte napájecí kabel a zasuňte jej do zdířky ve světle, přesvědčte se, že je zábleskové světlo vypnuto a připojte zábleskové světlo k síti. Stiskněte hlavní vypínač(10) do polohy zapnuto a zmáčkněte testovací tlačítko(2), světlo zableskne.

3 Postup párování radiového odpalovače TRS-V se zábleskovým světlem DPL ProV: Ujistěte se, že vysílač TRS-V je aktivní při stisknutí testovacího tlačítka musí bliknout zelená dioda (pokud vypínač nepoužíváte, po chvíli se sám vypne). Přepněte spínač radiového přijímače (4) tak, aby v pravém horním rohu displeje objevila kombinace nastaveného kanálu, která se skládá z dvojčíslí (00-15) odpovídajícímu kombinaci nastaveného kanálu (viz. tabulka výše) a grafickému znázornění nastavení přepínačů na vysílači. Vlevo od dvojčíslí je symbol vysílače. UPOZORNĚNÍ: Pokud není na LCD zobrazen vybraný kanál se symbolem vysílače, nebo je v levém horním rohu navíc ještě zobrazeno ID (viz následující dva obrázky, tak nebude radiový přijímač fungovat! Po-té je potřeba nastavit na odpalovači i na světle stejný kanál viz. kódovací tabulka, přičemž kanály v tabulce i na světle jsou označeny čísly 0-15 (vybrané číslo nastavíte na světle) a na odpalovači nastavíte čtyři přepínače do polohy 0 (ON-nahoře), nebo 1 (OFF-dole), podle kódu s tabulky odpovídajícímu vybranému číslu kanálu. Na světle provedete nastavení kanálu stiskem tlačítka SET(7), po jehož stisknutí začne číslo kanálu na displeji blikat a otáčením regulátoru intenzity (8) můžete měnit kanály. Když vyberete požadovaný kanál, počkáte, až jeho hodnota na displeji přestane blikat tímto je kanál nastaven. Pro snazší orientaci je napravo od čísla kanálu zobrazena graficky poloha přepínačů na odpalovači TRS-V. Stiskněte testovací tlačítko na TRS-V, aby jste se přesvědčili, že světlo bleskne. Pokud nebleskne, zkontrolujte nastavení kanálů a zda je zapnutý přijímač (v pravém horním rohu displeje svítí symbol anténky a nastavený kanál) i vysílač (při stisknutí testovacího tlačítka musí bliknout dioda). Pokud je nastaven správný kanál, odpalovač vysílá (bliká na něm zelená dioda) a světlo přesto neodpaluje proveďte restart vysílače. Restart vysílače: Obraťte odpalovač a vysuňte směrem dopředu dvířka pro baterii. V levé přední části před baterií je malé šedé kulaté tlačítko. Vezměte propisku a stiskněte tlačítko. Na odpalovači blikne současně zelená i červená dioda. Zapněte vysílač (přidržením testovacího tlačítka) Vysílač je připraven k použití. Odpalovačem TRS-V lze světlo nejen spouštět, ale tlačítky +/- lze také nastavit jeho intenzitu a tlačítkem se symbolem žárovky jde vypínat a zapínat pilotní žárovka. Pokud chcete přijímač na světle vypnout, stiskněte tlačítko SET (7), tak aby na LCD zmizelo zobrazení nastaveného kanálu. Co dělat když odpalovač se světlem nekomunikuje: 1/ zkontrolujte zda je odpalovač zapnutý bliká červená dioda nad testovacím tlačítkem. Pokud nebliká, odpalovač zapněte podržením vypínače 2/ pokud se odpalovač nezapne ani po podržení vypínače, proveďte restart odpalovače stisknutím šedivého tlačítka pod krytem baterie, případně vyměnit baterii a pokuste se odpalovač znovu zapnout 3/ jestliže po zmáčknutí testovacího tlačítka bliká zelená dioda na odpalovači, ale světlo nereaguje, zkontrolujte zda máte správně nastaveny kanály ID na světle i odpalovači dle tabulky

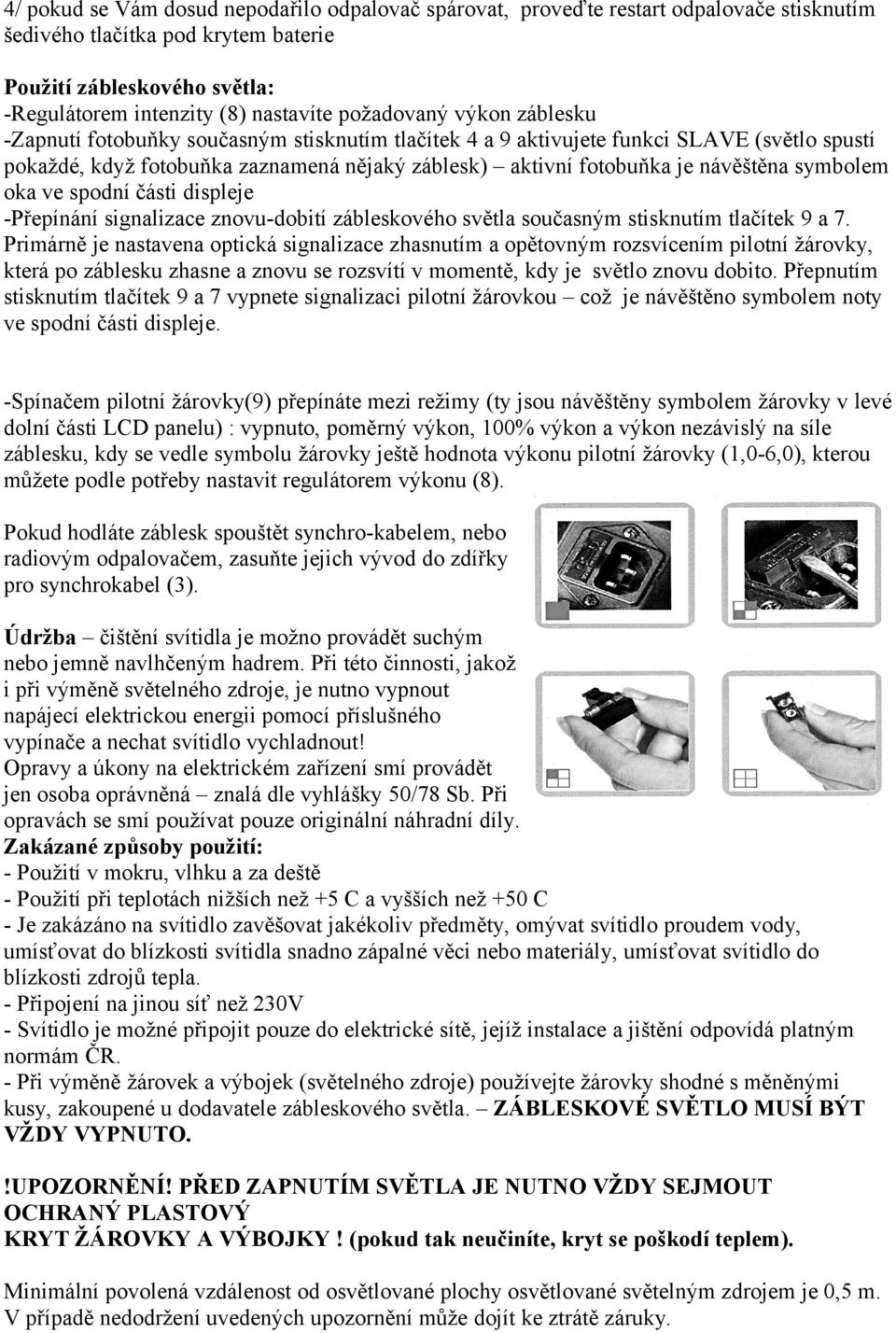

4 4/ pokud se Vám dosud nepodařilo odpalovač spárovat, proveďte restart odpalovače stisknutím šedivého tlačítka pod krytem baterie Použití zábleskového světla: -Regulátorem intenzity (8) nastavíte požadovaný výkon záblesku -Zapnutí fotobuňky současným stisknutím tlačítek 4 a 9 aktivujete funkci SLAVE (světlo spustí pokaždé, když fotobuňka zaznamená nějaký záblesk) aktivní fotobuňka je návěštěna symbolem oka ve spodní části displeje -Přepínání signalizace znovu-dobití zábleskového světla současným stisknutím tlačítek 9 a 7. Primárně je nastavena optická signalizace zhasnutím a opětovným rozsvícením pilotní žárovky, která po záblesku zhasne a znovu se rozsvítí v momentě, kdy je světlo znovu dobito. Přepnutím stisknutím tlačítek 9 a 7 vypnete signalizaci pilotní žárovkou což je návěštěno symbolem noty ve spodní části displeje. -Spínačem pilotní žárovky(9) přepínáte mezi režimy (ty jsou návěštěny symbolem žárovky v levé dolní části LCD panelu) : vypnuto, poměrný výkon, 100% výkon a výkon nezávislý na síle záblesku, kdy se vedle symbolu žárovky ještě hodnota výkonu pilotní žárovky (1,0-6,0), kterou můžete podle potřeby nastavit regulátorem výkonu (8). Pokud hodláte záblesk spouštět synchro-kabelem, nebo radiovým odpalovačem, zasuňte jejich vývod do zdířky pro synchrokabel (3). Údržba čištění svítidla je možno provádět suchým nebo jemně navlhčeným hadrem. Při této činnosti, jakož i při výměně světelného zdroje, je nutno vypnout napájecí elektrickou energii pomocí příslušného vypínače a nechat svítidlo vychladnout! Opravy a úkony na elektrickém zařízení smí provádět jen osoba oprávněná znalá dle vyhlášky 50/78 Sb. Při opravách se smí používat pouze originální náhradní díly. Zakázané způsoby použití: - Použití v mokru, vlhku a za deště - Použití při teplotách nižších než +5 C a vyšších než +50 C - Je zakázáno na svítidlo zavěšovat jakékoliv předměty, omývat svítidlo proudem vody, umísťovat do blízkosti svítidla snadno zápalné věci nebo materiály, umísťovat svítidlo do blízkosti zdrojů tepla. - Připojení na jinou síť než 230V - Svítidlo je možné připojit pouze do elektrické sítě, jejíž instalace a jištění odpovídá platným normám ČR. - Při výměně žárovek a výbojek (světelného zdroje) používejte žárovky shodné s měněnými kusy, zakoupené u dodavatele zábleskového světla. ZÁBLESKOVÉ SVĚTLO MUSÍ BÝT VŽDY VYPNUTO.!UPOZORNĚNÍ! PŘED ZAPNUTÍM SVĚTLA JE NUTNO VŽDY SEJMOUT OCHRANÝ PLASTOVÝ KRYT ŽÁROVKY A VÝBOJKY! (pokud tak neučiníte, kryt se poškodí teplem). Minimální povolená vzdálenost od osvětlované plochy osvětlované světelným zdrojem je 0,5 m. V případě nedodržení uvedených upozornění může dojít ke ztrátě záruky.

5 Záruka: spotřebitel - 24 měsíců, firma - 12 měsíců Omezení záruky: Dodavatel neručí: - za vady vzniklé užíváním v rozporu s tímto návodem k použití - za vady vzniklé kvalitou elektrické sítě - za vady pokud bylo do výrobku neodborně zasahováno - záruka neplatí, pokud byl výrobek opravován v jiném, než v autorizovaném servisu Upozornění : Toto je výrobek třídy A. V domácím prostředí může tento výrobek způsobovat vysokofrekvenční interferenci (rušení např. u televize). V takovém případě se může vyžadovat, aby uživatel přijal příslušná opatření (připojit zařízení přes adaptér s přepěťovou ochranou). Pokud světlo po zapojení do sítě nereaguje na zapnutí, zkontrolujte pojistku světla. Výměna pojistky : - Skříňka s pojistkou je integrovaná v zásuvce pro napájecí kabel - Opatrně ji vysuňte pomocí šroubováku - Ve skříňce jsou dvě pojistky, jedna je umístěna na povrchu - funkční, druhá schovaná uvnitř plastové přihrádky - náhradní - Vyjměte náhradní pojistku a vyměňte ji za poškozenou - Skříňku s pojistkou zasuňte opatrně zpět - Nezapomeňte koupit novou náhradní pojistku!
