ESV 20. CZ Návod k montáži sady pro směšovaný okruh pro VVM 300 MAV ESV LEK LEK LEK LEK HAHN IP 44. Class H

Transkript

1 50Hz 2.5uF GRUNDFOS 1m(A) P,(W) IP 44 TF 110 Class H Max. 10bar 50Hz 2.5uF GRUNDFOS 1m(A) P,(W) IP 44 TF 110 Class H Max. 10bar MAV CZ Návod k montáži sady pro směšovaný okruh pro VVM 300 HAHN 230V- PC;0017NIB Type UPS P/N: V- PC;0017NIB Type UPS P/N:

2

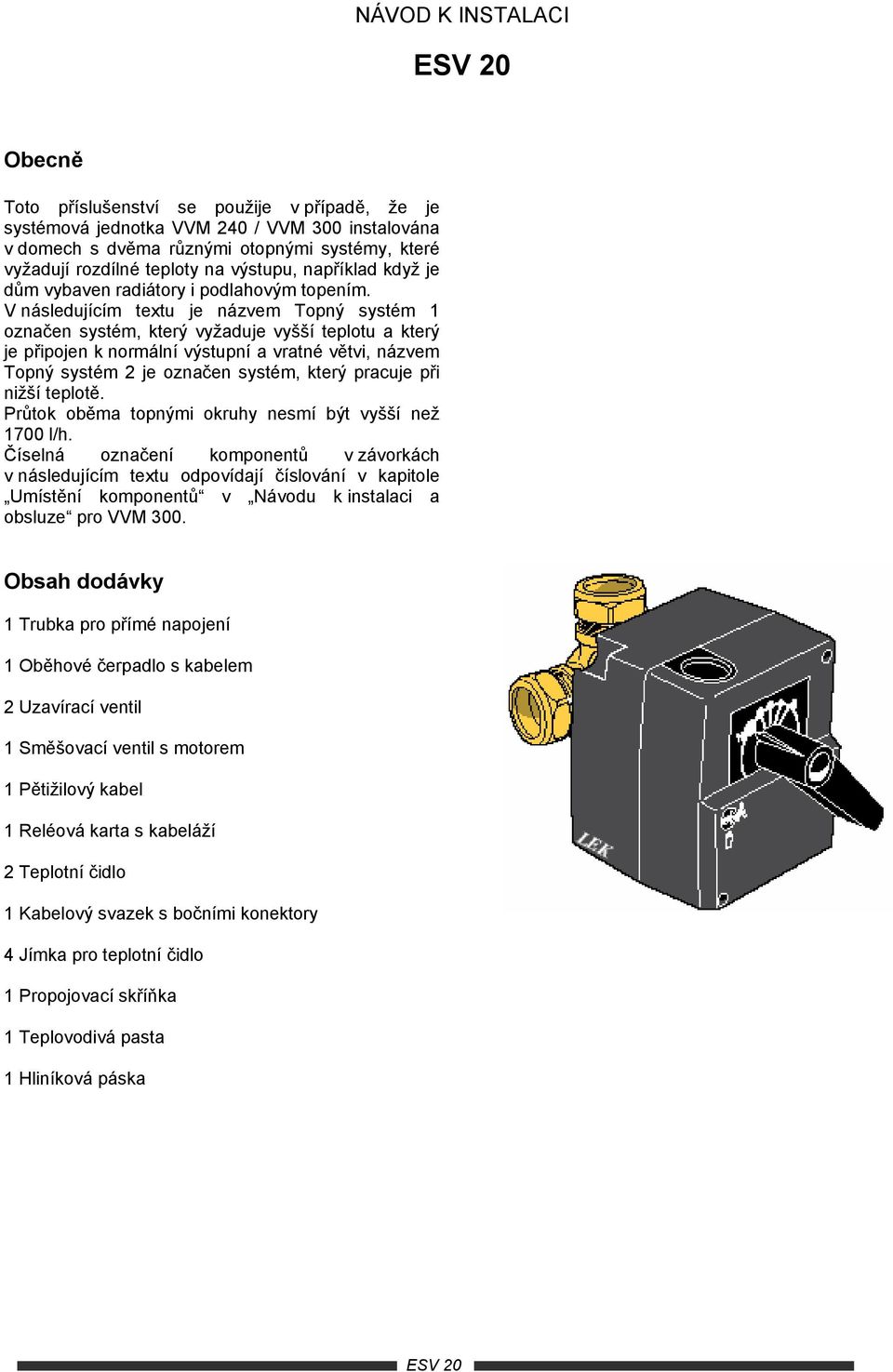

3 NÁVOD K INSTALACI Obecně Toto příslušenství se použije v případě, že je systémová jednotka VVM 240 / VVM 300 instalována v domech s dvěma různými otopnými systémy, které vyžadují rozdílné teploty na výstupu, například když je dům vybaven radiátory i podlahovým topením. V následujícím textu je názvem Topný systém 1 označen systém, který vyžaduje vyšší teplotu a který je připojen k normální výstupní a vratné větvi, názvem Topný systém 2 je označen systém, který pracuje při nižší teplotě. Průtok oběma topnými okruhy nesmí být vyšší než 1700 l/h. Číselná označení komponentů v závorkách v následujícím textu odpovídají číslování v kapitole Umístění komponentů v Návodu k instalaci a obsluze pro VVM 300. Obsah dodávky 1 Trubka pro přímé napojení 1 Oběhové čerpadlo s kabelem 2 Uzavírací ventil 1 Směšovací ventil s motorem 1 Pětižilový kabel 1 Reléová karta s kabeláží 2 Teplotní čidlo 1 Kabelový svazek s bočními konektory 4 Jímka pro teplotní čidlo 1 Propojovací skříňka 1 Teplovodivá pasta 1 Hliníková páska

4 Připojení potrubí Instalace se provede následovně: Pokud je ohřívač vody nebo vytápěcí okruh naplněn vodou, je třeba ji nejdříve vypustit. Přídavné oběhové čerpadlo (VBP2) umístěte na vhodné místo mimo VVM 300. Směšovací ventil (SV-V2) se umístí do výstupní větve za jednotku VVM 300 před první radiátor topného systému 1. Vratná větev z topného systému 2 se připojí ke směšovacímu ventilu a k vratné větvi topného systému 1 viz obrázek. Dvě teplotní čidla z příslušenství se instalují na potrubí topného systému 2 - viz obrázek. Čidlo výstupní větve (FS2) se instaluje na trubku mezi oběhovým čerpadlem (VBP2) a topným systémem 2. Čidlo vratné větve (RG2) se instaluje na vratnou větev topného systému 2. Aby bylo zajištěno správné měření teploty, je nutné při instalaci čidla použít teplovodivou pastu a trubku s čidlem je třeba zaizolovat. Pozor! Nesprávná instalace může nepříznivě ovlivnit funkčnost celého systému. Vratná větev Směšovací ventil SV3 Přípojky φ 22 mm Tepelné čerpadlo Výstup AV Uzavírací ventil FG Teplotní čidlo výstupní větve FG2 Teplotní čidlo výstupní větve, topný systém 2 RG Teplotní čidlo vratné větve RG2 Teplotní čidlo vratné větve, topný systém 2 * Pouze FIGHTER 2010 ** Pouze VVM 240 SF Filtr nečistot SV-V2 Směšovací ventil, topný systém 2 SÄV Bezpečnostní pojistný ventil UG Čidlo venkovní teploty VBP2 Oběhové čerpadlo, topný systém 2

5 Elektrické připojení k VVM 300 Reléová karta, která je součástí dodávky, se nainstaluje na stávající reléovou kartu (29) pomocí plastových sloupků. Volný konec hnědého kabelu se připojí na svorkovnici -X12, svorka 3. Popis umístění svorek naleznete v kapitole Umístění komponentů. Obě reléové karty propojte pomocí kabelu s bočními konektory podle obrázku. Pětižilový kabel se zapojí takto: Modrý vodič se připojí ke svorkovnici -X12, svorka 4. Hnědý vodič se připojí ke svorce 40 na nové reléové kartě. Černý vodič se připojí ke svorce 42 na nové reléové kartě. Bílý vodič se připojí ke svorce 38 na nové reléové kartě. Zemnicí vodič (žlutozelený) se připojí k neobsazenému konektoru uzemnění. Druhý konec pětižilového kabelu, kabel motoru směšovacího ventilu a kabel oběhového čerpadla se zapojí do propojovací skříňky, jak ukazuje obrázek. Propojovací skříňka se může instalovat na zeď. Teplotní čidla se zapojují pomocí dvoužilových kabelů (například EKXX nebo LiYY) následovně: Čidlo na výstupu topného systému 2 se připojuje ke svorkám 7 a 8 na spodní svorkovnici karty monitoru zátěže (2). Čidlo na vratné větvi topného systému 2 se připojuje ke svorkám 5 a 6 na téže kartě. Pro propojení dvoužilových kabelů s čidly se použijí dutinkové konektory, které jsou součástí dodávky. Nastavení Teplotní čidlo Teplotní čidlo vratné větve 2 výstupní větve 2 Upozornění!!! Elektrické zapojení může provádět pouze kvalifikovaný elektrikář. Elektrická instalace a kabeláž musí provedena podle příslušných předpisů a norem V menu zvolte Servisní. Tak získáte přístup k menu 9.0 a k jeho podmenu. V menu Systém 2 křivky zvolte Zap. Tak získáte přístup k menu 3.0 a k jeho podmenu. V menu 3.0 a jeho podmenu se nastavuje číslo topné křivky, posun topné křivky a minimální a maximální teplota na výstupu pro topný systém 2. Nastavení se provádí stejným způsobem jako pro topný systém 1 v menu 2.0 a jeho podmenu. Viz též Návod k instalaci a obsluze pro VVM 240 / VVM 300..

6 Umístění komponentů VVM 300 Prostor pro Svorka dodanou reléovou kartu uzemnění

7
