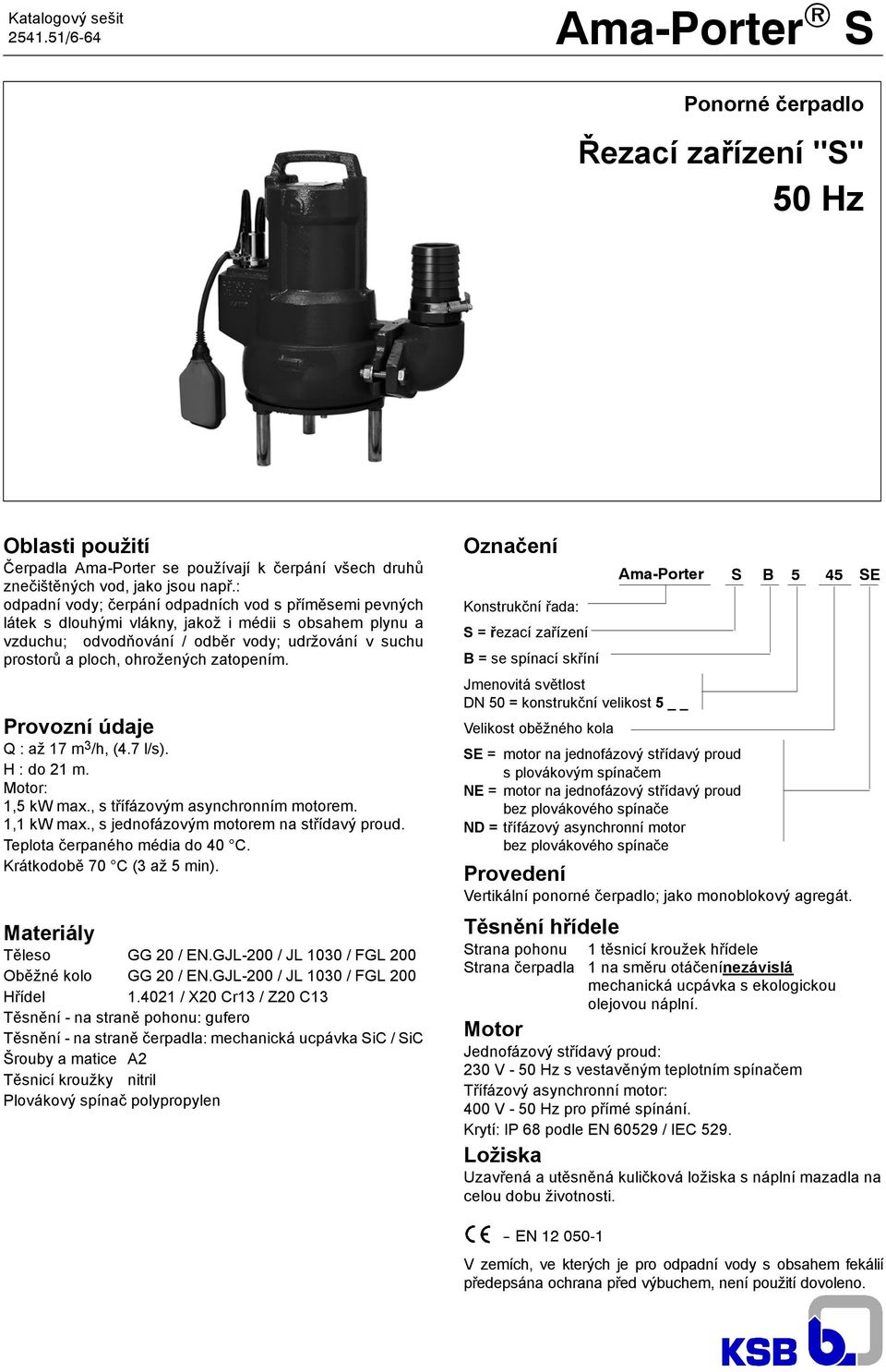

1 Katalogový sešit /6-64 Ama-Porter S Ponorné čerpadlo Řezací zařízení "S" 50 Hz Oblasti použití Čerpadla Ama-Porter se používají k čerpání všech druhů znečištěných vod, jako jsou např.: odpadní vody; čerpání odpadních vod s příměsemi pevných látek s dlouhými vlákny, jakož i médii s obsahem plynu a vzduchu; odvodňování / odběr vody; udržování v suchu prostorů a ploch, ohrožených zatopením. Provozní údaje Q : až 17 m 3 /h, (4.7 l/s). H : do 21 m. Motor: 1,5 kw max., s třífázovým asynchronním motorem. 1,1 kw max., s jednofázovým motorem na střídavý proud. Teplota čerpaného média do 40 C. Krátkodobě 70 C (3až5min). Materiály Těleso GG 20 / EN.GJL-200 / JL 1030 / GL 200 Oběžné kolo GG 20 / EN.GJL-200 / JL 1030 / GL 200 Hřídel / 20 Cr13 / Z20 C13 Těsnění - na straně pohonu: gufero Těsnění - na straně čerpadla: mechanická ucpávka SiC / SiC Šrouby a matice A2 Těsnicí kroužky nitril Plovákový spínač polypropylen Označení Konstrukční řada: S = řezací zařízení B = se spínací skříní Jmenovitá světlost DN 50 = konstrukční velikost 5 Velikost oběžného kola SE = motor na jednofázový střídavý proud s plovákovým spínačem NE = motor na jednofázový střídavý proud bez plovákového spínače ND = třífázový asynchronní motor bez plovákového spínače Ama-Porter S B 5 45 SE Provedení Vertikální ponorné čerpadlo; jako monoblokový agregát. Těsnění hřídele Strana pohonu Strana čerpadla 1 těsnicí kroužek hřídele 1 na směru otáčenínezávislá mechanická ucpávka s ekologickou olejovou náplní. Motor Jednofázový střídavý proud: 230 V - 50 Hz s vestavěným teplotním spínačem Třífázový asynchronní motor: 400 V - 50 Hz pro přímé spínání. Krytí: IP 68 podle EN / IEC 529. Ložiska Uzavřenáautěsněná kuličková ložiska s náplní mazadla na celou dobu životnosti. -- EN V zemích, ve kterých je pro odpadní vody s obsahem fekálií předepsána ochrana před výbuchem, není použití dovoleno.

2 Rozsah dodávky Kompletní agregát pro přenosnou nebo stacionární instalaci, setávající z čerpacího agregátu a instalační sady. Provedení SE jsou vybavena jedním plovákovým spínačem, nastaveným od výrobce. Zcela těsné těleso, provedení IP 56, z nevodivého materiálu, se 2 kabelovými průchodkami. Komplet s připojovacím kabelem a zástrčkou. Rozměry: 190 mm x 140 mm x 70 mm Upevnění: 144 mm x 98 mm Hmotnost: 1,2 kg Čerpací agregát - Materiál: litina GG-20 / EN.GJL-200 / JL 1030 / GL Motor bez ochrany před výbuchem. - Vodotěsná a do odlévací pryskyřice zalit kabelová průchodka. - Jednofázový motor na střídavý proud, 10 m kabel s dvoupólovou zástrčkou + uzemnění dle norem EU. - Třífázový asynchronní motor, 10 m kabel. - Instalační díly - Ochranný nátěr: Povrchová úprava: SA 2 1/2 SIS Základní nátěr: oxid železnatý 35 až 40 mm. Krycí nátěr: ekologický standardní nátěr KSB, cca 40 mm, RAL 5002 (ultramarinová modř) Poznámka: Doporučuje se na výtlačné straně instalovat plnoprůtočný zpětný kulový ventil. POZOR: Je bezpodmínečně nutná instalace zpětné armatury do výtlačného potrubí. Instalační sada Provedení Přenosné Konstrukční velikost SB 545 SE/NE S 545 ND 3 patky z nerezové oceli Připojovací koleno s vnitřním závitem 2" Připojovoací kus 2"/63 Spona (Ř 60 až 80) Šrouby a matice Stacionární Vedení lanem, 1 nebo 2 tyčemi nebo třmenem (svislý výstup) Stacionární Vedení lanem, 1 tyčí nebo třmenem (vodorovný výstup) Patkové koleno 50/50 Držák Konzola Vodicí lano nebo třmen Tyče (1 nebo 2) nejsou součástí dodávky Upevňovací kolíky - upevňovací součásti Řetěz Patkové koleno 50/2" Držák Konzola Vodicí lano nebo třmen Tyč není součástí dodávky Upevňovací kolíky Řetěz Tepelná ochrana motorů Jednofázový střídavý proud Tepelná ochrana vinutí pomocí 1 tepelného vypínače při 160 C Třífázový asynchronní motor Žádná tepelná ochrana ve vinutích. Ochrana tepelným relé ve spínací skříni, které je nastaveno na hodnotu proudu + 15 % jmenovité hodnoty. 2

3 Přednosti výrobku Ama-Porter S Kabelová průchodka absolutně vodotěsná. Vícenásobná bezpečnost: 1. Dlouhá pryžová ucpávka 2. Plášť kabelu dodatečně zalitý do pryskyřice 3. Jednotlivé žíly odizolovány, pocínovány a zality pryskyřicí. Výhoda: Provozní spolehlivost se nenaruší ani při porušení pláště kabelu a izolace žil. Chráněný průchod kabelu díky postrannímu umístění. Výhoda: Zamezí se škodám při transportu a instalaci. Konektor se znemožněním záměny Výhoda: Rychlý servis bez chybného připojení Hřídel z korozivzdorné ušlechtilé oceli Výhoda: Žádné korozní problémy a tím delší životnost. Suchý motor s kotvou nakrátko, těsný proti tlakové vodě, zapouzdřený. Tepelná třída. Výhoda: Optimálně dimenzovaný motor pro maximální provozní spolehlivost. Provedení na střídavý proud: Kontrola teploty ve vinutích tepelným vypínačem Výhoda: Žádné poškození motoru přehřátím. Provedení na třífázový proud: předimenzovaný motor Výhoda: Bezpečný provoz za obtížných provozních podmínek Při stacionární instalaci automatické spojení bez šroubů, bez netěsností, díky elastickému těsnění. Výhoda: Co nejjednodušší a současně pro obsluhu a uživatele- uživatelsky optimální řešení Jednoduchá montáž a demontáž čerpadla. Na směru otáčení-nezávislá mechanická ucpávka se SiC/Al 2 O 3 - kluznými plochami. Výhoda: Řešení, které zaručuje vysokou životnost a snese krátkodobě nesprávný směr otáčení. Monoblokové provedení snižuje počet těsnění. Tvar tělesa čerpadla zabraňuje usazeninám Výhoda: Jednoduché nasazení Rychlejší demontáž Řezací kolo (S) Nůž s vysokou mechanickou odolnost pro zněčištěné a odpadní vody. Výhoda: Bez ucpání Není zapotřebí předfiltrace Možný malý průměr výtlačného potrubuí Velká dopravní výška. Menší průtok Nízký příkon Nízký hluk Šrouby ve styku s médiem z nerezové oceli Výhoda: Malý aspekt s enormním usnadněním servisu. I po letech lze snadno demontovat. 3

4 Ama-Porter SB 545 SE/NE /min Typ oběžného kola Impeller type ormederoue Tipo girante Tipo de rodete Dopravní výška Head Hauteur Prevalenza Altura manométríca 7 mm volný průchod free passage section de passage passaggio libero paso libre Ø 145 Charakteristiky podle DIN 1944/III. Odpovídají skutečným otáčkám motoru. Curves as per DIN 1944/III. They correspond to the effective motor speed. Courbes selon DIN 1944/III. Elles correspondent ŕ la vitesse de moteur effective. Curve secondo DIN 1944/III. Correspondenti agli effettivi giri del motore. Průtok/Capacity/Débit/Portate/Caudal 50 Hz - 1~ 230V Konstrukční velikost Ø oběžného kola P 1 P 2 I N I A Teplota čerp. média Připojovací vedení Průměr Síťovépřipojení Hmotnost Identifikační číslo mm kw kw (A) (A) C mm kg SB 545 SE 145 1,8 1,1 8,2 18,2 40 4x1mm SB 545 NE 145 1,8 1,1 8,2 18,2 40 4x1mm g=1, viskozita=1 cst. 4

5 Ama -Porter S 545 ND /min Typ oběžného kola Impeller type ormederoue Tipo girante Tipo de rodete Dopravní výška Head Hauteur Prevalenza Altura manométríca 7 mm volný průchod free passage section de passage passaggio libero paso libre Charakteristiky podle DIN 1944/III. Odpovídají skutečným otáčkám motoru. Curves as per DIN 1944/III. They correspond to the effective motor speed. Courbes selon DIN 1944/III. Elles correspondent ŕ la vitesse de moteur effective. Ø 145 Curve secondo DIN 1944/III. Correspondenti agli effettivi giri del motore. Průtok/Capacity/Débit/Portate/Caudal Curvas según DIN 1944/III. Se refieren a la velocidad efectiva del motor. 50 Hz - 3~ 400 V Konstrukční velikost Ø oběžného kola P 1 P 2 I N I A Teplota čerp. média Připojovací veden Průměr Síťovépřipojení Hmotnost Identifikační číslo mm kw kw (A) (A) C mm kg S 545 ND 145 2,05 1,5 3,5 18,3 40 4x1mm g=1, viskozita=1 cst. Rozměry pro hadici: vnitřní průměr Ř 63 mm Ama-Porter SB 545 SE/NE - S 545 ND Přenosné provedení (1) nejnižší vypínací hladina 5

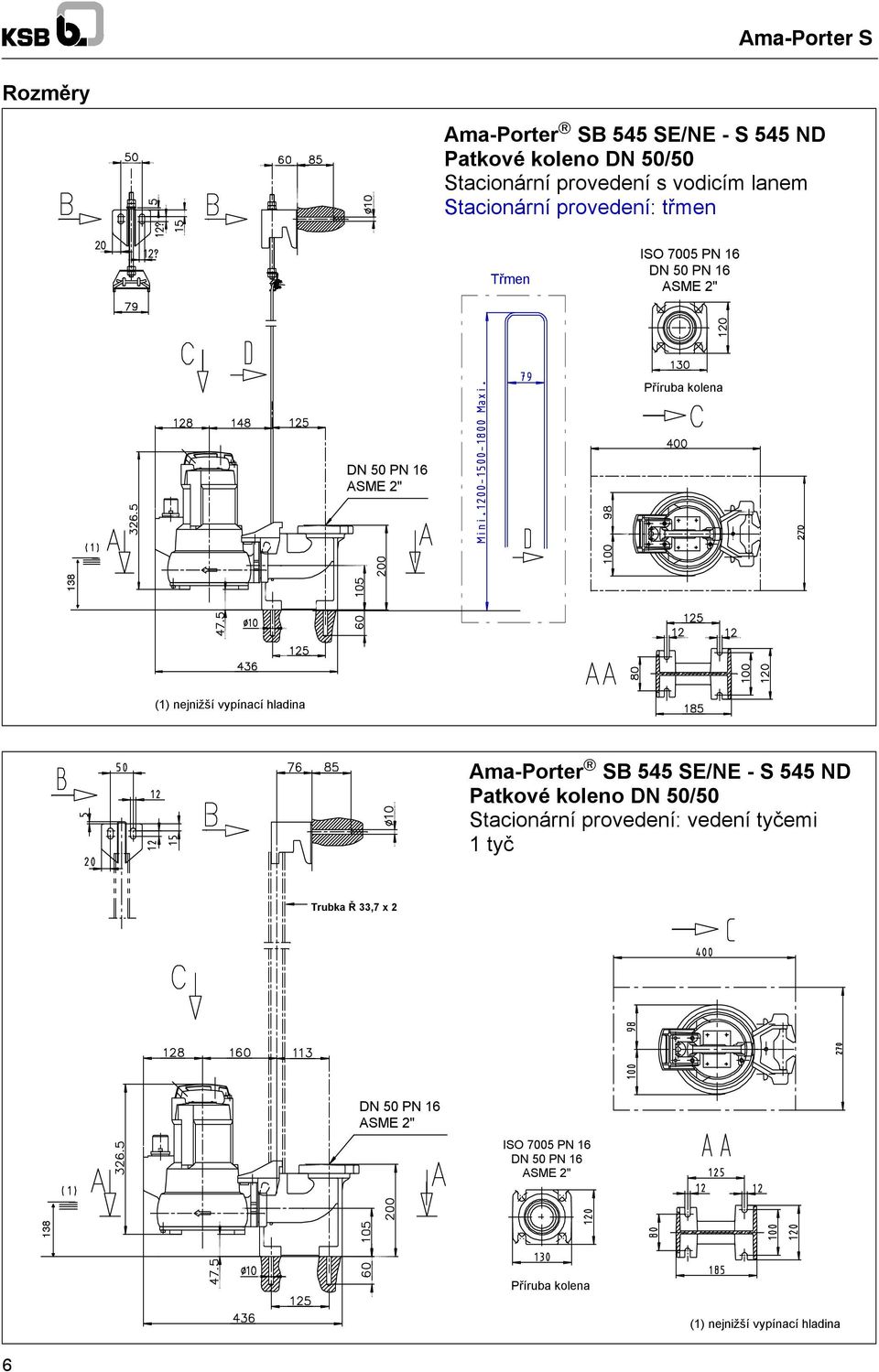

6 Rozměry Ama-Porter SB 545 SE/NE - S 545 ND Patkové koleno DN 50/50 Stacionární provedení s vodicím lanem Stacionární provedení: třmen Třmen ISO 7005 PN 16 DN 50 PN 16 ASME 2" Příruba kolena DN 50 PN 16 ASME 2" 138 (1) nejnižší vypínací hladina Ama-Porter SB 545 SE/NE - S 545 ND Patkové koleno DN 50/50 Stacionární provedení: vedení tyčemi 1tyč Trubka Ř 33,7 x 2 DN 50 PN 16 ASME 2" ISO 7005 PN 16 DN 50 PN 16 ASME 2" 138 Příruba kolena (1) nejnižší vypínací hladina 6

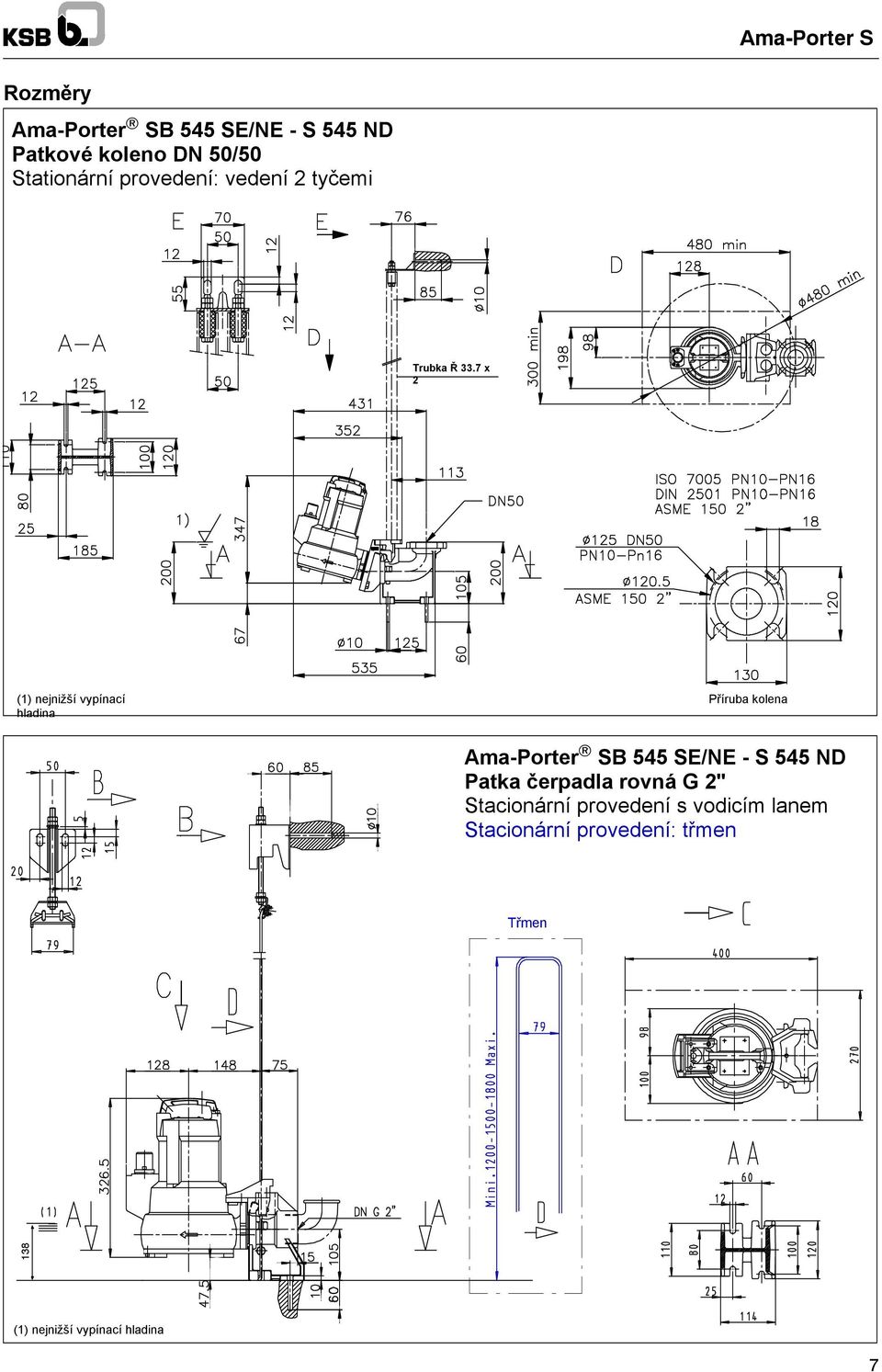

7 Rozměry Ama-Porter SB 545 SE/NE - S 545 ND Patkové koleno DN 50/50 Stationární provedení: vedení 2 tyčemi Trubka Ř 33.7 x 2 (1) nejnižší vypínací hladina Příruba kolena Ama-Porter SB 545 SE/NE - S 545 ND Patka čerpadla rovná G 2" Stacionární provedení s vodicím lanem Stacionární provedení: třmen Třmen 138 (1) nejnižší vypínací hladina 7

8 Rozměry Ama-Porter SB 545 SE/NE - S 545 ND Patka čerpadla rovná G 2" Stacionární provedení: vedení tyčemi 1tyč Trubka Ř 33.7 x (1) nejnižší vypínací hladina Instalace do jímky Zap C Dmin. Vyp B AxAmin. Rozměryvmm A B C D Ama-Porter SB 545 SE/NE 600 x Ama-Porter S 545 ND 600 x

9 Instalační sada pro stacionární agregáty Pol. Obrázek Název součásti Ama-Porter S Identifikační číslo P2+P5+P7 (vedení třmenem) Instalační součásti pro Instalační hloubka: 1,5 m DN 50 stacionární instalaci v mokré jímce 1,8 m sestávající z: přírubového kolena s patkou 2,1 m DN 50 DN 50 vodicího třmene, šroubů, hmoždinek, držáku s nerezovými šrouby, 2mřetězu z pozinkované oceli a závěsného oka P2+P5+P7 (vedení třmenem) Instalační součásti pro Instalační hloubka: 1,5 m stacionární instalaci v mokré jímce 1,8 m sestávající z: přírubového kolena s patkou 2,1 m DN 50 / 2" vodicího třmene, šroubů, hmoždinek, držáku s nerezovými šrouby, 2mřetězu z pozinkované oceli a závěsného oka P4 + P5 + P7 (vedení lankem) Instalační součásti pro stacionární instalaci v mokré jímce pro instalační hloubku 4,5 m sestávající z: přírubového kolena s patkou, vodicího třmene, konzoly, 10 m vodicího lana, šroubů, hmoždinek, držáku s nerezovými šrouby, 5 m řetězu z pozinkované a závěsného oka Hmotnost netto cca kg/ks 11,0 12,0 1 7,8 8,8 10,8 P4 + P5 + P7 (vedení lankem) Instalační součásti pro stacionární instalaci v mokré jímce pro instalační hloubku 4,5 m sestávající z: přírubového kolena s patkou, vodicího třmene, konzoly, 10 m vodicího lana, šroubů, hmoždinek, držáku s nerezovými šrouby, 5 m řetězu z pozinkované a závěsného oka DN ,5 P4 + P5 + P7 (vedení tyčí) DN 50 / 2" ,5 Instalační součásti pro stacionární instalaci v mokré jímce pro instalační hloubku 3 m sestávající z: přírubového kolena s patkou, konzoly, šroubů a hmoždinek, držáku s nerezovými šrouby, 5mřetězu z pozinkované ocelia závěsného oka P4 + P5 + P7 (vedení tyčí) DN ,0 Instalační součásti pro stacionární instalaci v mokré jímce pro instalační hloubku 3 m sestávající z: přírubového kolena s patkou, konzoly, šroubů a hmoždinek, držáku s nerezovými šrouby,, 5mřetězu z pozinkované ocelia závěsného oka DN 50 / 2" ,8 9

10 Instalační součásti pro vedení 2 tyčemi Pol. Obrázek Název součásti Ama-Porter S Identifikační číslo P4 + P5 + P7 (vedení 2 tyčemi) DN50/DN65 Instalační díly pro stacionární instalaci v mokré jímce, sestávající z: patkového kolena, konzoly, šroubů z nerezové oceli, připojovacího kusu, hmoždinek Hmotnost netto cca kg/ks P5 (vedení 2 tyčemi), konzola Komplet konzoly sestávající z: konzoly, šroubů z nerezové oceli, připojovacího kusu, hmoždinek DN 50 Šikmé upevněn P5 (vedení 2 tyčemi), držák Držák JL1 se šrouby z nerezové oceli DN ,6 Instalační sada pro přenosné agregáty (Syntetická hadice vnitřní průměr 63 P19) DN 50 Šikmé upevněn Pol. Obrázek Název součásti Ama-Porter S Identifikační číslo P6 Držák Přenosná sada sestávající z: přechodového kusu pro připojení hadice připojovacího kolena tří patek hadicové spony včetně šroubů Hmotnost netto cca kg/ks ,0 Pol. Obrázek Název součásti Ama-Porter S Identifikační číslo Hmotnost netto cca kg/ks P5 Držák, JL 1 se šrouby vedení lanem, tyčemi, třmenem ,0 Řetěz pro stacionární a přenosné agregáty Pol. Obrázek Název součásti Ama-Porter S Identifikační číslo Hmotnost netto cca kg/ks P7 Řetěz z pozinkované oceli, závěsné oko a háky mB5x ,0 5mB5/ ,2 *) pro instalační hloubku > 4,5 m 9 m 10

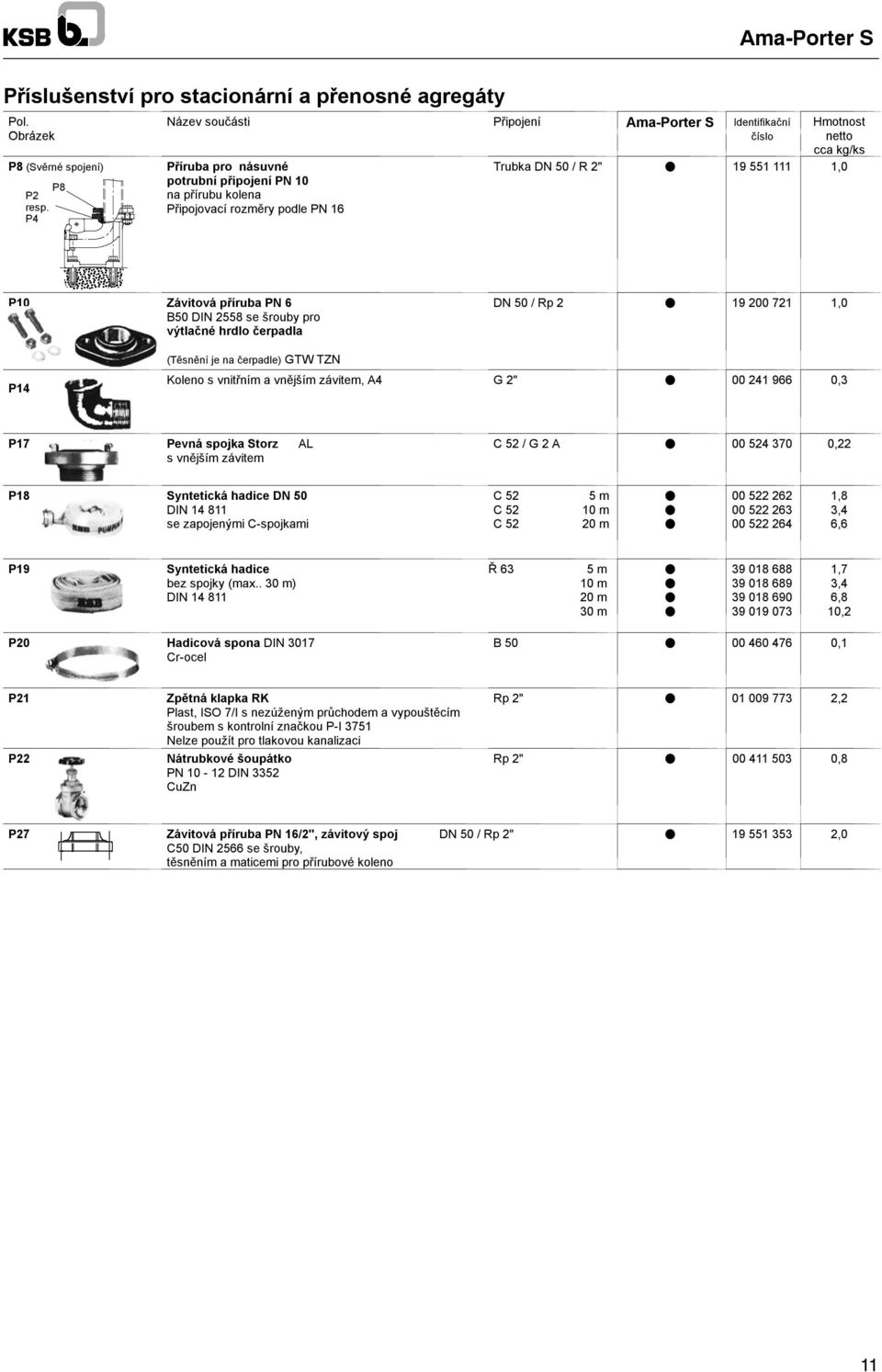

11 Příslušenství pro stacionární a přenosné agregáty Pol. Obrázek Název součásti Připojení Ama-Porter S Identifikační číslol Hmotnost netto cca kg/ks P8 (Svěrné spojení) Příruba pro násuvné TrubkaDN50/R2" ,0 potrubní připojení PN 10 P8 P2 na přírubu kolena resp. P4 Připojovací rozměry podle PN 16 P10 Závitová příruba PN 6 B50 DIN 2558 se šrouby pro výtlačné hrdlo čerpadla DN 50 / Rp ,0 P14 (Těsnění je na čerpadle) GTW TZN Koleno s vnitřním a vnějším závitem, A4 G 2" ,3 P17 PevnáspojkaStorz AL svnějším závitem C 52/G 2 A ,22 P18 Syntetická hadice DN 50 DIN se zapojenými C-spojkami C52 C52 C52 5m 10m 20m ,8 3,4 6,6 P19 Syntetická hadice bez spojky (max.. 30 m) DIN Ř 63 5 m 10 m 20 m 30 m ,7 3,4 6,8 10,2 P20 Hadicová spona DIN 3017 Cr-ocel B ,1 P21 P22 ZpětnáklapkaRK Plast, ISO 7/I s nezúženým průchodem a vypouštěcím šroubem s kontrolní značkou P-I 3751 Nelze použít pro tlakovou kanalizaci Nátrubkové šoupátko PN DIN 3352 CuZn Rp 2" ,2 Rp 2" ,8 P27 Závitová příruba PN 16/2", závitový spoj DN 50 / Rp 2" C50 DIN 2566 se šrouby, těsněním a maticemi pro přírubové koleno ,0 11

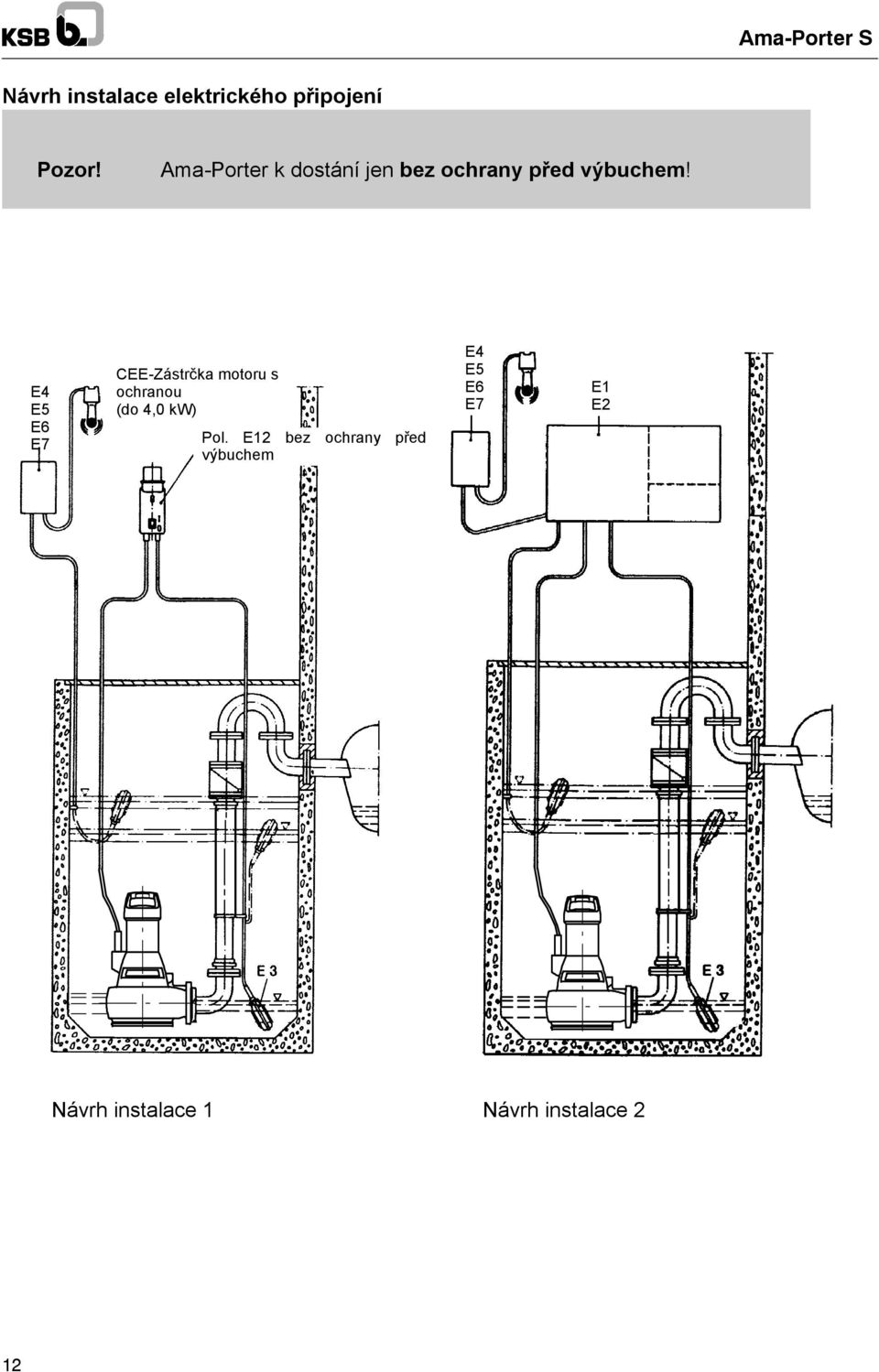

12 Návrh instalace elektrického připojení Pozor! Ama-Porter k dostání jen bez ochrany před výbuchem! E4 E5 E6 E7 CEE-Zástrčka motoru s ochranou (do 4,0 kw) Pol. E12 bez ochrany před výbuchem E4 E5 E6 E7 E1 E2 Návrh instalace 1 Návrh instalace 2 12

13 Elektrické příslušenství Ama-Porter 230 V 400 V Proud A S 545 Identifikační číslo kg E1 Spínací přístroj ochrany motoru MSE/MSD, IP 54 svestavěným motorovým jisticím relé, Vstupní ochrana max. Spínač ručně-0-automaticky a, 25 A MSE.1 motorový stykač světelná indikace pro provoz a poruchu ,0 E2 Rozměry (Š x V x H) x 170 x 112 mm 10 A MSD A MSD ,7 5, ,0 1,0 E4 Multifunkční zástrčka Hyper CEE Hyper /N/PE 16 A, IP 4 Hyper 55.1 Obraceč fází, kontrola motoru, Spínací stykač do4kw, Motorové jisticí relé, spínač ručně-0-automaticky, Resetovací tlačítko, kontrolky směru otáčení, provozu a poruchy, připojení pro třífázový elektromotor, ochranný kontakt vinutí a plovákový spínač 3,7 5, ,9 0,9 13

14 Elektrické příslušenství Ama-Porter 230 V 400 V Proud A S 545 Identifikační číslo kg Spínací přístroj pro samostatné čerpací zařízení, IP 54 LevelControl Basic Přímý rozběh se spínačem ručně-0-automaticky světelná indikace a ovládací panel alarm vysoké vody integrovaný alarmový bzučák 85 db(a) volitelný alarm napájený akumulátorem, nezávislý na síti počítadlo provozních hodin / počet sepnutí na jedno čerpadlo měření napětí, monitorování fází pneumaticky: Indikace stavu vody bezpotenciálový kontakt pro sběrné hlášení poruch Varianta 230 V: s namontovanou zásuvkou E10 E11 Plovákový spínač BC1 230 DNO 0/ ma BC1 400 DNO 400 x 278 x 120 mm BC1 400 DNO 4,0 6, E12 E13 pneumaticky (dynamický tlak) BC1 230 DPNO BC1 400 DPNO 400 x 278 x 120 mm BC1 400 DPNO 4,0 6, E14 E15 Probublávání vzduchem BS1 230 DLNO BS1 400 DLNO 400 x 300 x 155 BS1 400 DLNO 4,0 6, E18 E19 Probublávání vzduchem v provedení BC1 230 DLNO Lze použít jen s instalovaným neutrálním vodičem! BC1 400 DLNO Vestavba hlavního vypínače O1 není možná! BC1 400 DLNO 400 x 281 x 120 4,0 6, spínací hladiny nastavené od výrobce, údaje v mm od paty Zap : 400 Vyp : 200 Alarm : 500 lze změnit na místě přes ovládací pole Spínací přístroj pro zdvojené čerpací zařízení, IP 54 LevelControl Basic Přímý rozběh se spínačem ručně-0-automaticky světelná indikace a ovládací panel alarm vysoké vody integrovaný alarmový bzučák 85 db(a) volitelný alarm napájený akumulátorem, nezávislý na síti počítadlo provozních hodin / počet sepnutí na jedno čerpadlo pneumaticky: Indikace stavu vody měření napětí, monitorování fází bezpotenciálový kontakt pro sběrné hlášení poruch Varianta 230 V: s namontovanou zásuvkou E16 E17 Plovákový spínač BC2 230 DNO 0/ ma BC2 400 DNO 400 x 278 x 120 mm BC2 400 DNO 4,0 6, E18 E19 pneumaticky (dynamický tlak) BC2 230 DPNO BC2 400 DPNO 400 x 278 x 120 mm BC2 400 DPNO 4,0 6, E20 E22 Probublávání vzduchem BS2 230 DLNO BS2 400 DLNO 400 x 300 x 155 BS2 400 DLNO 4,0 6, E38 E39 Probublávání vzduchem v provedení BC2 230 DLNO Lze použít jen s instalovaným neutrálním vodičem!bc2 400 DLNO Vestavba hlavního vypínače O1 není možná! BC2 400 DLNO 400 x 281 x 120 4,0 6,

15 Elektrické příslušenství E90 O1 Možnosti instalace LevelControl Basic Akumulátor k napájení elektroniky, čidel, alarmového zařízení pro samostatné a zdvojené čerpací zařízení Hlavní vypínač pro provedení BC, vestavěný od výrobce, 3-pólový, 20 A, uzamykatelný Proud A Čís. dílu kg E ,5 0,2 O2 O4 Vytápění spínací skříně s termostatem 20 W Venkovní rozvaděč typ 142 pro spínací přístroj BC do 10 A IP 44 polyester vyztužený skelným vláknem Barva RAL 7035 Uzamykací zařízení s profilovaným poloválcem RozměryŠxVxH Vnější 1420 x 320 x 225 mm Vnitřní 600 x 276 x 165 mm Integrovaný podstavec zahrabatelný E 039 E 021 0,3 15,0 O5 Venkovní rozvaděč typ 0/845 pro spínací přístroj BS do 25 A IP 44 polyester vyztužený skelným vláknem Barva RAL 7035, DIN Uzamykací zařízení s profilovaným poloválcem RozměryŠxVxHvmm Typ 0/845 Vnější 845 x 585 x 225 Vnitřní 750 x 500 x 165 Podstavec polyester vyztužený skelným vláknem, výška 900 mm, zahrabatelný, včetně podstavce pro typ 0/845 z polyesteru vyztuženého skelným vláknem, RAL 7032, včetně kovového rámu pro zabetonování. E

16 Alarmové spínací přístroje Ama-Porter Alarmový spínací přístroj AS _ 230 V~/ s vypínačem, piezokeramickým signálním čidlem, 12 V = 85 db(a) ve vzdálenosti 1 m a 4,1 khz, 1,2 VA zelená provozní kontrolka umělohmotná skříň IP 20, 140 x 80 x 57 mm jako kontaktní čidlo použít plovákový spínač (pol. E 40) nebo vlhkostní čidlo 1 (pol. E 43). S 545 Identifikační číslo E 30 závislý na síti AS ,5 kg E31 závislý na síti AS 2 s bezpotenciálovým ohlašovacím kontaktem E32 nezávislý na síti AS 4 s bezpotenciálovým ohlašovacím kontaktem, se samodobíjecím proudovým napájecím členem na 5 hodin provozu při výpadku proudu E33 Alarmový spínací přístroj AS 5, 230 V~/ nezávislý na síti, 12 V = s automaticky dobíjeným proudovým napájecím členem 5 VA pro 10 hodin provozu při výpadku sítě, síťová kontrolka, kontrolka poruchy, tlačítko vypnutí klaksonu, bezpetenciálový kontakt pro připojení k dozorně, připravenýkpřipojení s kabelem 1,8 m a zástrčkou. ISO-skříň IP 41, 190 x 165 x 75 mm jako kontaktní čidlo použít plovákový spínač (pol. E 40). Klakson, viz příslušenství E35 Alarmový spínací přístroj AS 1, 230 V~/ v ISO-pouzdru zástrčky IP 30, 9 V = nezávislý na síti, se samodobíjecím 1,5 VA proudovým napájecím členem pro 5 hodin provozu při výpadku sítě, s akustickým signálem 70 db(a) s vypínačem a namontovaným signálním čidlem s 3 m připojovacím kabelem, max. 60 C, není vhodný pro páru a kondenzát a 2 možnosti použití pro vyhlášení alarmu: 1. Hlášení vysoké vody při zavěšení do (čerpací) šachty nad zapínacím bodem čerpadla. 2. Varování před vodou při stavu vody 1 mm (!) díky instalaci čidla na podlaze v ohrožené oblasti ve sklepě nebo vedle pračky/myčky v kuchyni nebo koupelně , , ; ;9 16

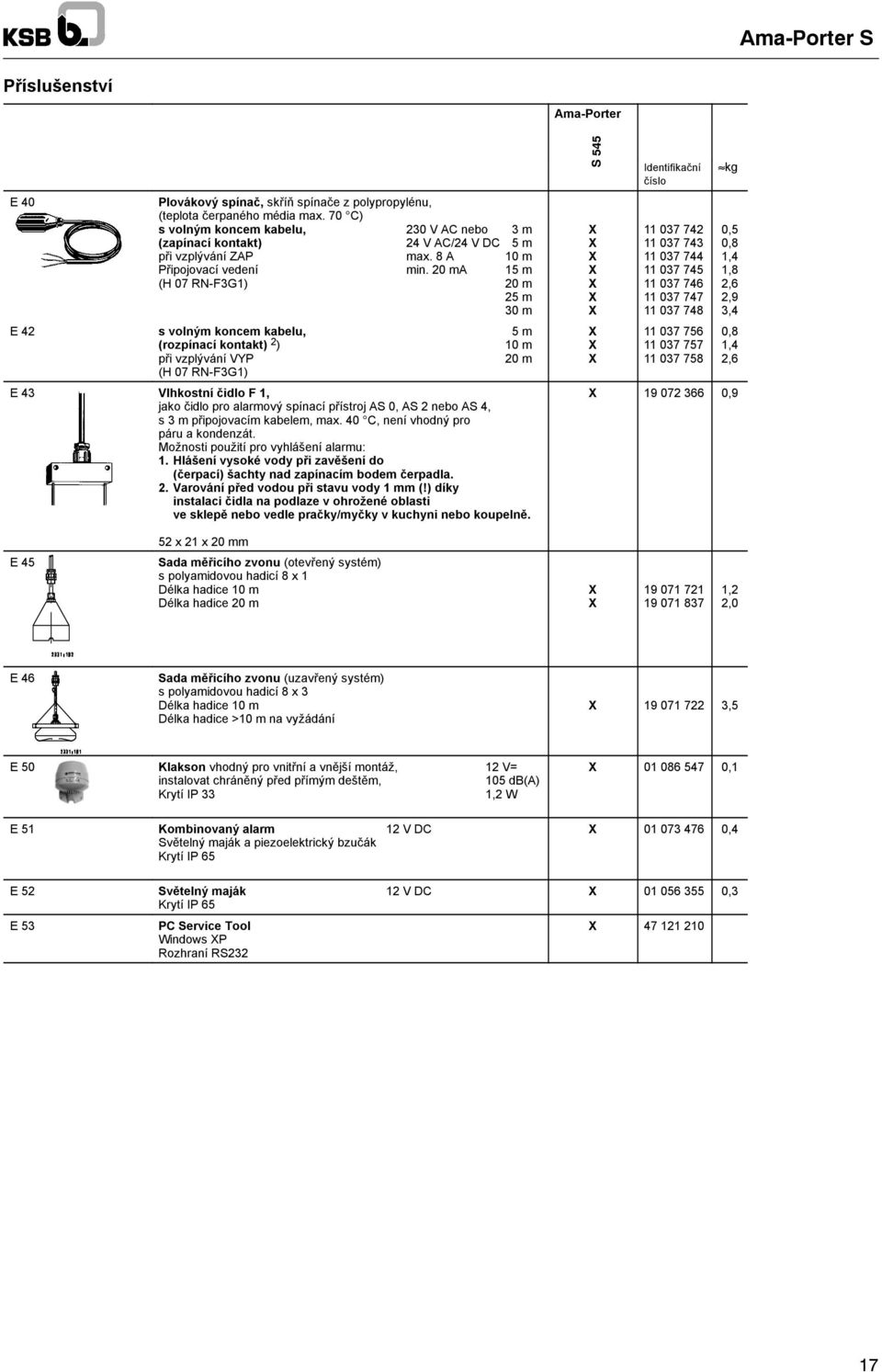

17 Příslušenství Ama-Porter E40 Plovákový spínač, skříň spínače z polypropylénu, (teplota čerpaného média max. 70 C) s volným koncem kabelu, 230 V AC nebo 03 m (zapínací kontakt) 24 V AC/24 V DC 05 m při vzplývání ZAP max. 8 A 10 m Připojovací vedení min. 20 ma 15 m (H 07 RN-3G1) 20 m 25 m 30 m E42 s volným koncem kabelu, 05 m (rozpínací kontakt) 2 ) 10 m při vzplývání VYP 20 m (H 07 RN-3G1) E43 Vlhkostní čidlo 1, jako čidlo pro alarmový spínací přístroj AS 0, AS 2 nebo AS 4, s3mpřipojovacím kabelem, max. 40 C, není vhodný pro páru a kondenzát. Možnosti použití pro vyhlášení alarmu: 1. Hlášení vysoké vody při zavěšení do (čerpací) šachty nad zapínacím bodem čerpadla. 2. Varování před vodou při stavu vody 1 mm (!) díky instalaci čidla na podlaze v ohrožené oblasti ve sklepě nebo vedle pračky/myčky v kuchyni nebo koupelně. S 545 Identifikační číslo kg 0,5 0,8 1,4 1,8 2,6 2,9 3,4 0,8 1,4 2, ,9 52 x 21 x 20 mm E45 Sada měřicího zvonu (otevřený systém) s polyamidovou hadicí 8 x 1 Délka hadice 10 m Délka hadice 20 m ,2 2,0 E46 Sada měřicího zvonu (uzavřený systém) s polyamidovou hadicí 8 x 3 Délka hadice 10 m Délka hadice >10 m na vyžádání ,5 E50 Klakson vhodný pro vnitřní a vnější montáž, 12 V= instalovat chráněný před přímým deštěm, 105 db(a) Krytí IP 33 1,2 W E51 Kombinovaný alarm 12 V DC Světelný maják a piezoelektrický bzučák Krytí IP 65 E52 Světelný maják 12 V DC Krytí IP 65 E53 PC Service Tool Windows P Rozhraní RS , , ,

18 Charakteristické vlastnosti o x volitelně Charakteristika spínacího přístroje Plovák 230 V: 6,0-10 Ampér BC1 230 DNO 400 V: 2,5-4,0 Ampér BC1 400 DNO 400 V: 4,0-6,3 Ampér BC1 400 DNO Čerpací zařízení s jedním čerpadlem Pneumaticky (náporový tlak) BC1 230 DPNO BC1 400 DPNO BC1 400 DPNO Probublávání vzduchem BS1 230 DLNO BS1 400 DLNO BS1 400 DLNO Probublávání vzduchem BC BC1 230 DLNO BC1 400 DLNO BC1 400 DLNO unkce Vypustit nádrž Naplnit nádrž přes plovákový spínač Spínání při špičkovém zatížení Záložní čerpadlo: 1 čerpadlo redundantní Automatické střídání čerpadel po každém spuštění Automatické střídání čerpadel při poruše jednoho čerpadla Omezení doby chodu Vyp přes dobu doběhu Vyp přes hladinu unkční chod po odstávce Alarmová paměť Indikovat a obsluhovat 7-segmentová indikace Indikace stavu vody Spínací hladiny Provoz/porucha/čerpadlo běží pro každé čerpadlo vícebarevné LED vícebarevné LED vícebarevné LED vícebarevné LED Sběrná porucha (semafor) LED LED LED LED Vysoká voda LED LED LED LED Síťové napětí rekvence sítě Motorový proud na čerpadlo Provozní hodiny na čerpadlo Provozní hodiny zařízení Počet zapnutí na čerpadlo Činný výkon na čerpadlo Detekce směru točivého pole při napájení ze sítě Monitorování fází Změna spínací hladiny přes ovládací jednotku - Skříň VxŠxH,IP54 Plast 400 x 278 x Ocelový plech 400 x 300 x Dodatečné vybavení Hlavní vypínač, uzamykatelné O O - Spínač ručně-0-automaticky na čerpadlo Přímý rozběh Chráněná zásuvka 230 V pro 230 V pro 230 V pro 230 V pro 230 V Ochrana motoru Pojistka na čerpadlo pro 230 V pro 230 V pro 230 V pro 230 V Motorový jistič pro každé čerpadlo pro 400 V pro 400 V pro 400 V pro 400 V Vstup varování teploty motoru - automatické potvrzení Vstup alarmu teploty motoru - ruční potvrzení Čerpadlo Ochranný kontakt vinutí (WSK) / bimetal na čerpadlo viz poznámka viz poznámka viz poznámka viz poznámka Volitelné vybavení Akumulátor k napájení elektroniky, čidel, alarmového zařízení O O O O Vytápění spínací skříně, typbs O pro 400 V O pro 400 V O pro 400 V - Alarmové zařízení 1 volný alarmový vstup 1 digitální vstup alarmu vysoké vody (např. pro plovák) Bezpotenciálový kontakt (přepínací kontakt) pro sběrné hlášení poruch Piezoelektrický bzučák 85 db(a) Klakson 105 db(a) / kombinovaný alarm / světelný maják 12 V DC O O O O Poznámka: Ama-Porter NE 1~230 V: Ama-Porter ND 3~400 V: bimetal v motoru bez bimetalu 18

19 Charakteristické vlastnosti o x volitelně Charakteristika spínacího přístroje Plovák 230 V: 6,0-10 Ampér BC1 230 DNO 400 V: 2,5-4,0 Ampér BC1 400 DNO 400 V: 4,0-6,3 Ampér BC1 400 DNO Čerpací zařízení s jedním čerpadlem Pneumaticky (náporový tlak) BC1 230 DPNO BC1 400 DPNO BC1 400 DPNO Probublávání vzduchem BS1 230 DLNO BS1 400 DLNO BS1 400 DLNO Probublávání vzduchem BC BC1 230 DLNO BC1 400 DLNO BC1 400 DLNO Vstupy / výstupy Vstupy pro plovákové spínače ma analogový vstup vestavěný tlakový snímač, pneumatický (náporový tlak) do 3 m vodního sloupce - do 10 m na vyžádání Probublávání vzduchem s kompresorem do 2 m vodního sloupce - - Dálkové potvrzení 12 V DC-připojení pro klakson, kombinovaný alarm, světelný maják Čidla Plovákový spínač (zapínací kontakt) O redundantní plovák (zapínací kontakt) pro vysokou vodu - O O O Měřicí zvon (otevřený systém), pro pneumatický systém - O O O (náporový tlak) a probublávání vzduchem Měřicí zvon (uzavřený systém), pro pneumatický systém - O - - (náporový tlak) 1 vlhkostní čidlo O O O O Nástroje KSB ServiceTool pro Windows P O O O O 19

20 Charakteristické vlastnosti o x volitelně Charakteristika spínacího přístroje Plovák 230 V: 6,0-10 Ampér BC2 230 DNO 400 V: 2,5-4,0 Ampér BC2 400 DNO 400 V: 4,0-6,3 Ampér BC2 400 DNO Čerpací zařízení se dvěma čerpadly Pneumaticky (náporový tlak) BC2 230 DPNO BC2 400 DPNO BC2 400 DPNO Probublávání vzduchem BS2 230 DLNO BS2 400 DLNO BS2 400 DLNO Probublávání vzduchem BC BC2 230 DLNO BC2 400 DLNO BC2 400 DLNO unkce Vypustit nádrž Naplnit nádrž přes plovákový spínač Spínání přišpičkovém zatížení Záložní čerpadlo: 1 čerpadlo redundantní Automatické střídání čerpadel po každém spuštění Automatické střídání čerpadel při poruše jednoho čerpadla Omezení doby chodu Vyp přes dobu doběhu Vyp přes hladinu unkční chod po odstávce Alarmová paměť Indikovat a obsluhovat 7-segmentová indikace Indikace stavu vody Spínací hladiny Provoz/porucha/čerpadlo běží pro každé čerpadlo vícebarevné LED vícebarevné LED vícebarevné LED vícebarevné LED Sběrná porucha (semafor) LED LED LED LED Vysoká voda LED LED LED LED Síťové napětí rekvence sítě Motorový proud na čerpadlo Provozní hodiny na čerpadlo Provozní hodiny zařízení Počet zapnutí na čerpadlo Činný výkon na čerpadlo Detekce směru točivého pole při napájení ze sítě Monitorování fází Změna spínací hladiny přes ovládací jednotku - Skříň VxŠxH,IP54 Plast 400 x 278 x Ocelový plech 400 x 300 x Dodatečné vybavení Hlavní vypínač, uzamykatelný O O - Spínač ručně-0-automaticky na čerpadlo Přímý rozběh Chráněná zásuvka 230 V pro 230 V pro 230 V pro 230 V pro 230 V Ochrana motoru Pojistka na čerpadlo pro 230 V pro 230 V pro 230 V pro 230 V Motorový jistič pro každé čerpadlo pro 400 V pro 400 V pro 400 V pro 400 V Vstup varování teploty motoru - automatické potvrzení Vstup alarmu teploty motoru - ruční potvrzení Čerpadlo Ochranný kontakt vinutí (WSK) / bimetal na čerpadlo viz poznámka viz poznámka viz poznámka viz poznámka Volitelné vybavení Akumulátor k napájení elektroniky, čidel, alarmového zařízení O O O O Vytápění spínací skříně, typbs O pro 400 V O pro 400 V O pro 400 V O pro 400 V Alarmové zařízení 1 volný alarmový vstup 1 digitální vstup alarmu vysoké vody (např. pro plovák) Bezpotenciálový kontakt (přepínací kontakt) pro sběrné hlášení poruch Piezoelektrický bzučák 85 db(a) Klakson 105 db(a) / kombinovaný alarm / světelný maják 12 V DC O O O O Poznámka: Ama-Porter NE 1~230 V: Ama-Porter ND 3~400 V: bimetal v motoru bez bimetalul 20

21 Charakteristické vlastnosti o x volitelně Charakteristika spínacího přístroje Plovák 230 V: 6,0-10 Ampér BC2 230 DNO 400 V: 2,5-4,0 Ampér BC2 400 DNO 400 V: 4,0-6,3 Ampér BC2 400 DNO Čerpací zařízení se dvěma čerpadly Pneumaticky (náporový tlak) BC2 230 DPNO BC2 400 DPNO BC2 400 DPNO Probublávání vzduchem BS2 230 DLNO BS2 400 DLNO BS2 400 DLNO Probublávání vzduchem BC BC2 230 DLNO BC2 400 DLNO BC2 400 DLNO Vstupy / výstupy Vstupy pro plovákové spínače ma analogový vstup vestavěný tlakový snímač, pneumatický (náporový tlak) do 3 m vodního sloupce - do 10 m na vyžádání Probublávání vzduchem s kompresorem do 2 m vodního sloupce - - Dálkové potvrzení 12 V DC-připojení pro klakson, kombinovaný alarm, světelný maják Čidla Plovákový spínač (zapínací kontakt) O redundantní plovák (zapínací kontakt) pro vysokou vodu - O O O Měřicí zvon (otevřený systém), pro pneumatický systém - O O O (náporový tlak) a probublávání vzduchem Měřicí zvon (uzavřený systém), pro pneumatický systém - O - - (náporový tlak) 1 vlhkostní čidlo O O O O Nástroje KSB ServiceTool pro Windows P O O O O 21

22 22 Ama-Porter S

23 23
