1 Ponorné motorové čerpadlo Amarex N S DN Hz Typový list

2 Impressum Typový list Amarex N S Všechna práva vyhrazena. Obsah návodu se bez písemného svolení výrobce nesmí dále šířit, rozmnožovat, upravovat ani poskytovat třetím osobám. Obecně platí: technické změny vyhrazeny. KSB Aktiengesellschaft, Frankenthal

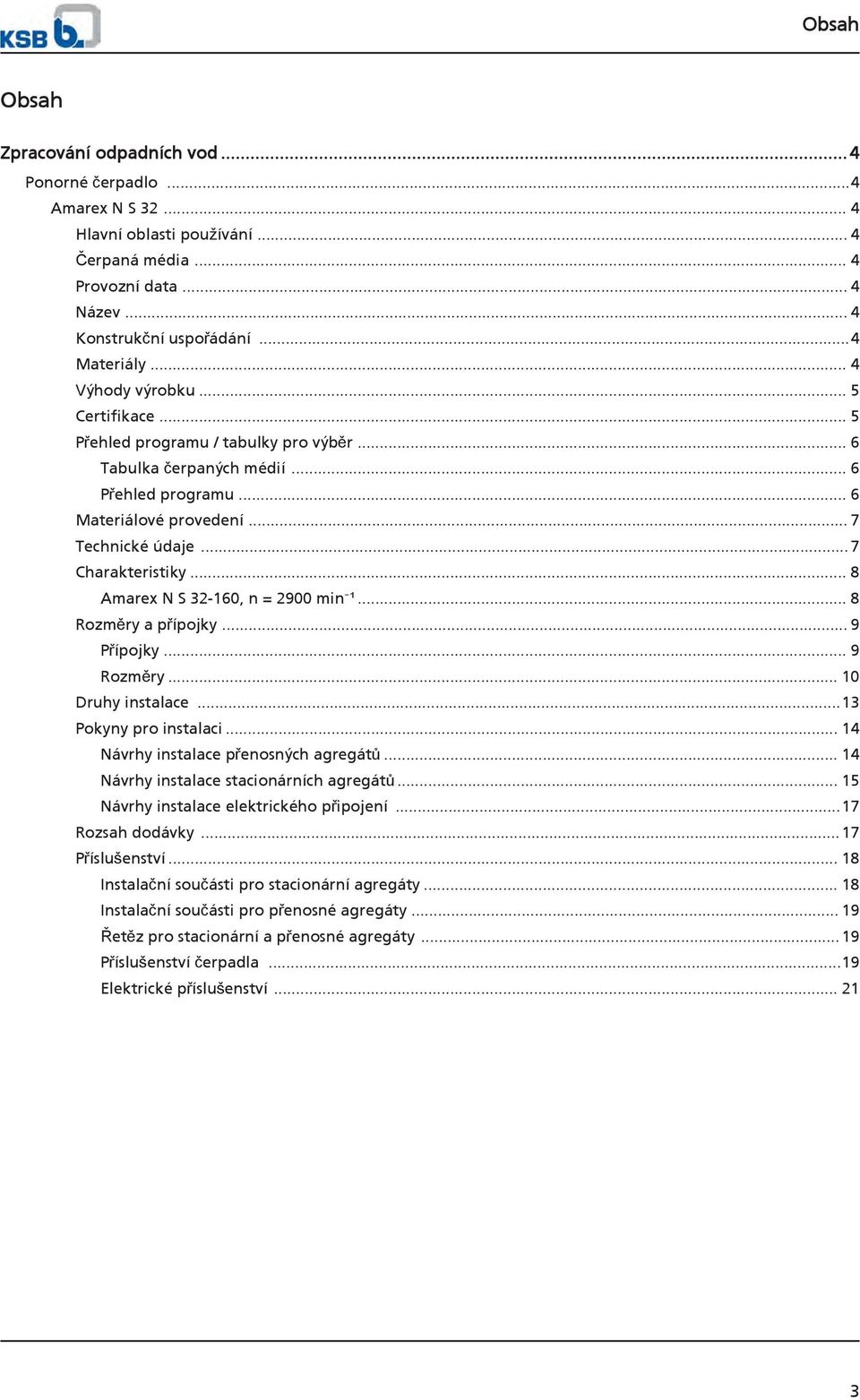

3 Obsah Obsah Zpracování odpadních vod Amarex N S Hlavní oblasti používání... 4 Čerpaná média... 4 Provozní data... 4 Název... 4 Konstrukční uspořádání...4 Materiály... 4 Výhody výrobku... 5 Certifikace... 5 Přehled programu / tabulky pro výběr... 6 Tabulka čerpaných médií... 6 Přehled programu... 6 Materiálové provedení... 7 Technické údaje...7 Charakteristiky... 8 Amarex N S , n = 2900 min ¹... 8 Rozměry a přípojky... 9 Přípojky... 9 Rozměry Druhy instalace...13 Pokyny pro instalaci Návrhy instalace přenosných agregátů Návrhy instalace stacionárních agregátů Návrhy instalace elektrického připojení...17 Rozsah dodávky...17 Příslušenství Instalační součásti pro stacionární agregáty Instalační součásti pro přenosné agregáty Řetěz pro stacionární a přenosné agregáty Příslušenství čerpadla...19 Elektrické příslušenství

4 Zpracování odpadních vod Amarex N S 32 Zkratka Význam YL Provedení motoru YL = s ochranou proti výbuchu T4 (40 C) UL = bez ochrany proti výbuchu, teploty čerpaného média < 40 C G Materiál tělesa, G = šedá litina 160 Jmenovitý průměr oběžného kola [mm] Konstrukční uspořádání Konstrukční velikost Zcela zaplavitelné ponorné motorové čerpadlo Není samonasávací Blokový agregát Hřídelové těsnění Na straně čerpadla: mechanická ucpávka nezávislá na směru otáčení s kapalinovou předlohou Na straně pohonu: hřídelový těsnicí kroužek Tvar oběžného kola Oběžné kolo S Hlavní oblasti používání Čerpání znečištěné vody v přerušovaném provozu Čerpaná média Domovní odpadní voda Surová odpadní voda Odpadní voda s fekáliemi Provozní data Provozní vlastnosti Parametr Hodnota Průtok Q až 16 m 3 /h (4,4 l/s) Dopravní H do 29 m výška Teplota čerpaného t do +40 C média Výkon motoru P 2 1,5 kw Krytí IP 68 podle EN / IEC 529 Název Příklad: Amarex N S / 02 YLG 160 Vysvětlení názvu Zkratka Význam Amarex N Konstrukční řada S Tvar oběžného kola 32 Jmenovitý průměr výtlačného hrdla [mm] 160 Velikost hydrauliky 0 Velikost motoru 2 Počet pólů Oběžné kolo s řezacím zařízením (tvar oběžného kola S) Použití pro tato čerpaná média: fekálie, domovní odpadní voda a znečištěná voda s dlouhými vlákny Oběžné kolo S je vhodné pro tato čerpaná média: Domovní odpadní voda Znečištěná voda Odpadní voda s fekáliemi Standardní uložení Pohon Ložiska namazaná tukem na celou dobu životnosti Bezúdržbové Trojfázový asynchronní motor s kotvou nakrátko Čerpací agregáty s ochranou proti výbuchu v nevýbušném provedení Ex d IIB. Materiály Přehled dostupných materiálů Konstrukční díl Materiál Těleso JL 1040 Mezistupňové těleso JL 1040 Oběžné kolo JL 1040 Řezací zařízení (K100) Hřídel Hřídelový těsnicí kroužek (na straně NBR motoru) Mechanická ucpávka (na straně SiC/SiC čerpadla) Šrouby A2 Těsnění NBR 4 Amarex N S 32

5 Výhody výrobku Je zajištěna vysoká těsnost motoru i při poškození pláště kabelu a izolace žil díky tomu, že jsou jednotlivé žíly odizolovány, pocínovány a zality pryskyřicí Maximální provozní bezpečnost díky optimálně dimenzovanému motoru pro provozní režim S1, tepelnou třídu F, provedení s ochranou proti výbuchu v Ex d IIB T4 Gb Ochrana motoru před přehřátím díky dvojité kontrole teploty vinutí tak je možný automatický režim i s ochranou proti výbuchu Dlouhá životnost díky hřídeli z ušlechtilé oceli odolné vůči korozi Bez údržby, ideální pro nepřetržitý provoz, díky oboustranně utěsněným ložiskům namazaných na celou dobu životnosti a v provedení s dlouhou životností Příspěvek k ochraně životního prostředí díky olejové náplni ekologickým, netoxickým olejem vhodným i pro potravinářství Výrazné snížení nákladů na energii díky optimalizované hydraulice a vysoké účinnosti Absolutně bezporuchové a neucpávající se díky optimalizovanému řezacímu zařízení (S-kolo). Díky blokové konstrukci nehrozí riziko průsaku Jednoduchá montáž a demontáž u stacionární instalace díky automatickému bezšroubovému spoji, bez průsaků díky elastickému těsnění Jednoduchý servis: Šrouby s vnitřním šestihranem, které přicházejí do kontaktu s médiem, jsou z nerezové oceli, a proto je lze snadno demontovat i po letech Dvojité zabezpečení díky hřídelovému těsnicímu kroužku (na straně pohonu) a mechanické ucpávce nezávislé na směru otáčení (na straně čerpadla) s ekologickou olejovou předlohou Certifikace Značka Platí pro: Poznámka Evropa Vhodné pro zařízení podle normy EN Evropa Amarex N DN 32 Č.: z Amarex N S 32 5

6 Přehled programu / tabulky pro výběr Tabulka čerpaných médií Následující tabulka by měla sloužit jako orientační pomůcka a je založena na dlouholetých zkušenostech KSB. Uvedené údaje jsou jen orientační a nelze je považovat za závazná doporučení. Podrobnější informace vám poskytne naše technické oddělení. Při výběru materiálu využijte zkušeností materiálové laboratoře KSB. Pomůcka pro výběr materiálů a hydrauliky podle čerpaných médií 1) Čerpané médium Doporučený materiál Doporučený tvar oběžného kola Upozornění, další doporučení Znečištěná voda JL 1040 S Volný průchod oběžného kola > případné přitékající pevné látky jsou zachyceny česlemi Odpadní voda Odpadní nebo znečištěná voda s dlouhovlákennými složkami JL 1040 S Volný průchod oběžného kola > případné přitékající pevné látky jsou zachyceny česlemi Přehled programu Standardní provedení Konstrukční velikost S-kolo Amarex N S Materiálové provedení G Počet pólů motoru 2pól /... Ochrana proti výbuchu Verze motoru UL bez ochrany proti výbuchu Verze motoru YL 2) Ex d IIB T4 Gb Motor Způsob zapojení přímo 3) Napětí 400 V Chlazení Okolní čerpané médium Provozní režim S1 ponořené (max. 25 m) (viz 2) v tabulce rozměrů) S3 vynořené (viz 1) v tabulce rozměrů) Elektrický připojovací kabel Typ Pryžový hadicový kabel (H07RN8-F 7G 1,5²) Délka 10 m Průchodka Podélně vodotěsně zalito Těsnění Hřídelové těsnění Mechanická ucpávka + hřídelové těsnění Elastomery NBR Kontroly Teplota vinutí, verze motoru UL Tepelný kontrolní okruh (s automatickým opětovným zapínáním): bimetalový spínač přímo v řídicím obvodu stykačů motoru Teplota vinutí, verze motoru YL Tepelný kontrolní okruh (s automatickým opětovným zapínáním): bimetalový spínač přímo v řídicím obvodu stykačů motoru, omezovací obvod (mezní teplota při ochraně proti výbuchu s trvalým vypnutím): bimetalový spínač připojený přes vyhodnocovací zařízení s blokováním opětovného zapnutí Nátěr Ekologický krycí nátěr KSB (dvousložkový epoxidový lak), barevný odstín RAL 5002, tloušťka vrstvy = 80 µm Instalace Stacionární s třmenovým vedením Hloubka ponoru 1,5 m/1,8 m/2,1 m Stacionární s 1tyčovým vedením Hloubka ponoru 4,5 m 1) U čerpaných médií, jež zde nejsou uvedena, je nutná konzultace. 2) V zemích, v nichž je pro vodu s obsahem fekálií předepsáno používat čerpadla s ochranou proti výbuchu, je třeba použít provedení motoru YL. 3) Frekvence spínání max. 30 sepnutí za hodinu 6 Amarex N S 32

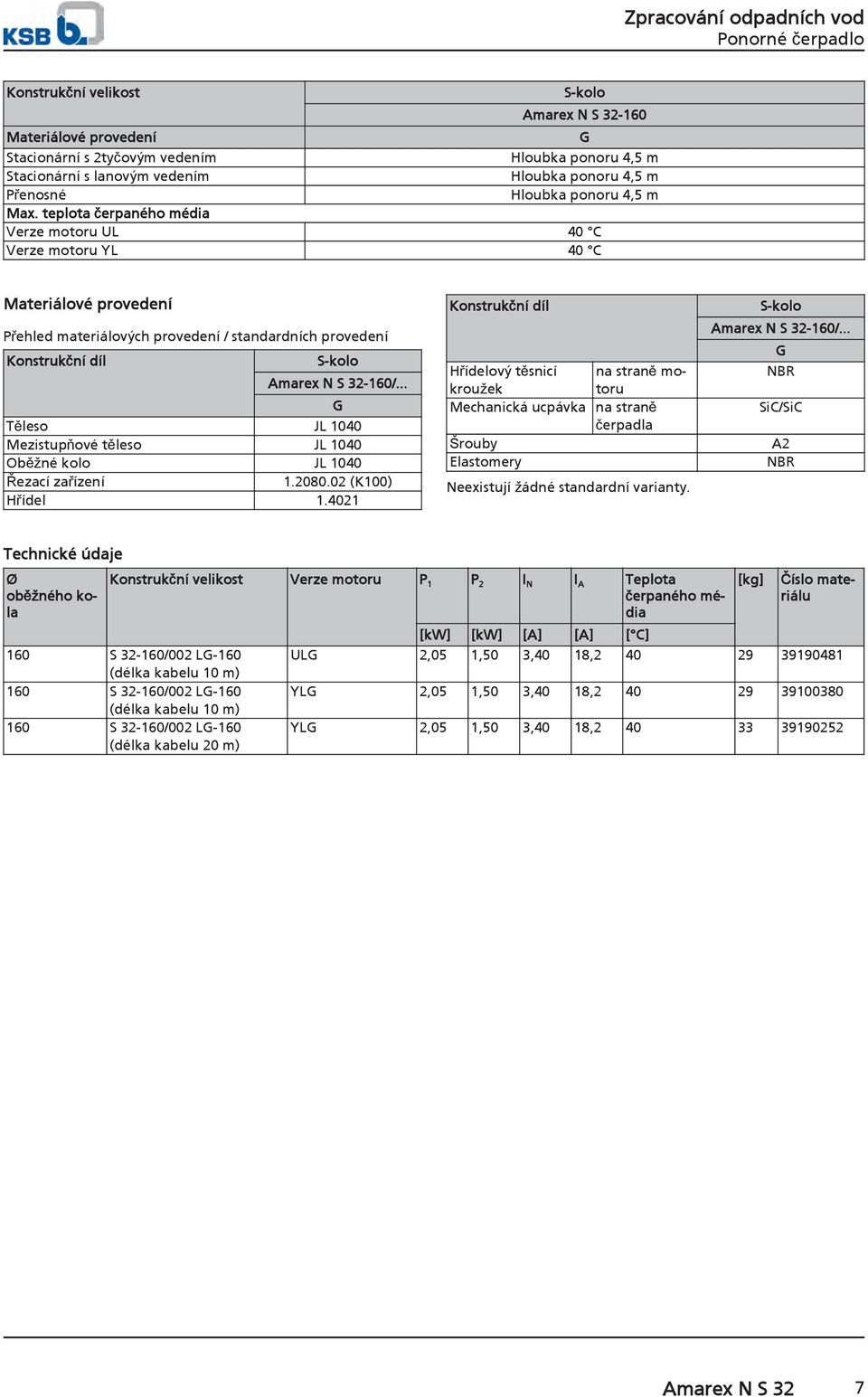

7 Konstrukční velikost S-kolo Amarex N S Materiálové provedení G Stacionární s 2tyčovým vedením Hloubka ponoru 4,5 m Stacionární s lanovým vedením Hloubka ponoru 4,5 m Přenosné Hloubka ponoru 4,5 m Max. teplota čerpaného média Verze motoru UL 40 C Verze motoru YL 40 C Materiálové provedení Přehled materiálových provedení / standardních provedení Konstrukční díl S-kolo Amarex N S /... G Těleso JL 1040 Mezistupňové těleso JL 1040 Oběžné kolo JL 1040 Řezací zařízení (K100) Hřídel Konstrukční díl Hřídelový těsnicí na straně motoru kroužek Mechanická ucpávka na straně čerpadla Šrouby Elastomery Neexistují žádné standardní varianty. S-kolo Amarex N S /... G NBR SiC/SiC A2 NBR Technické údaje Ø oběžného kola Konstrukční velikost Verze motoru P 1 P 2 I N I A Teplota čerpaného média 160 S /002 LG-160 (délka kabelu 10 m) 160 S /002 LG-160 (délka kabelu 10 m) 160 S /002 LG-160 (délka kabelu 20 m) [kg] Číslo materiálu [kw] [kw] [A] [A] [ C] ULG 2,05 1,50 3,40 18, YLG 2,05 1,50 3,40 18, YLG 2,05 1,50 3,40 18, Amarex N S 32 7

8 Charakteristiky Amarex N S , n = 2900 min ¹ Charakteristiky podle ISO 9906 třída 2A/3B, nižší než 10 kw podle Odpovídají skutečným otáčkám motoru Q [US.gpm] Q [IM.gpm] η [%] H [ft] H [m] 0 ø Q [m³/h] Q [l/s] ø160 P [hp] P [kw] Q [m³/h] Volná průchodnost nečistot = 6 mm K /0 8 Amarex N S 32

9 Rozměry a přípojky Přípojky Přípojky výtlačného potrubí na přírubovém kolenu s patkou 4) Přírubové připojení (DN 32 /DN 50) Závitové připojení v přírubě (DN 32 / DN 50) Svěrný spoj (DN 32 / DN 50) P2 / P4 P27 P2 / P4 P8 P2 / P4 pro standardní trubky podle DIN 2440 / DIN 2441 s vnějším Ø trubky 60,3 mm ocel pro DN 50 s vnějším Ø trubky 63 mm PVC (ISO 3606) pro DN 50 se závitovou přípojkou DN 50 G2 pro standardní trubky podle DIN 2440 / DIN 2441 / DIN 2448 s vnějším Ø trubky 60,3 mm ocel pro DN 50 s vnějším Ø trubky 63 mm PVC (ISO 3606) pro DN 50 4) Amarex N S 32 se montuje na přírubové koleno pomocí patky DN 50. Amarex N S 32 9

10 Rozměry Amarex N S 32 - přenosná instalace Přenosná instalace Příruba čerpadla DN₂ ) 82 1) RS DN Ø220 3xØ9 18 ISO 7005 DN32 PN6 ISO 7005 DN32 PN10-PN16 DIN 2501 DN32 PN6 DIN 2501 DN32 PN10-PN R 9,75 Ø100 DN32 PN10 PN16 R 7 Ø90 DN32 PN Ø110 1) Nejnižší bod vypnutí v automatickém provozu 2) Minimální pokrytí při nepřetržitém provozu RS Nejnižší vypínací hladina při režimu s malým čerpacím výkonem 10 Amarex N S 32

11 A A Zpracování odpadních vod Amarex N S 32 - stacionární instalace lanové, 1tyčové a třmenové vedení, rovný držák Lanové vedení 1tyčové vedení Třmenové vedení 2) C B a) 60 B MA 15 D Ø33,7 x 3,2 DIN 2440 DIN 2448 NF A NF A NF A ) D b) DN DN 3 DN ) 3 75 RS 35 DN 1 A 10 A A A Montáž do šachty Svěrný spoj C ø400 a) A-A Ø63 (PVC) NF EN Ø60,3 DIN 2440 DIN 2448 G NF A NF A NF A NF A G 400 Příruba kolena DN 3 ISO 7005 PN10 - PN16 DIN 2501 PN10 - PN16 ASME ASME B16.1 class 5 Ø5 DN50 PN10-PN x Ø0,5 ASME Ø ) Nejnižší bod vypnutí v automatickém provozu 2) Minimální pokrytí při nepřetržitém provozu 3) Není součástí dodávky KSB a) minimum b) maximum RS Nejnižší vypínací hladina při režimu s malým čerpacím výkonem MA MA = 14 Nm P = 6000 N Amarex N S 32 11

12 Amarex N S 32 - stacionární instalace lanové, 1tyčové, 2tyčové a třmenové vedení, šikmý držák Lanové vedení 1tyčové vedení 2) B C a) 60 Ø10 B MA 15 2) B C Ø33,7 x3,2 76 B 50 Ø10 DIN 2440 DIN 2448 NF A NF A NF A ) ) RS 394 A DN 3 A 425 1) RS A 105 DN A Ø10 90 Ø Třmenové vedení 2tyčové vedení 2) C b) 2) C E DIN 2440 DIN 2448 NF A NF A NF A ) 55 E ) RS A 5 Ø DN A ) RS A DN 1 Ø33,7 x 3, DN 3 A Montáž do šachty Příruba kolena DN₃ C ø430 A-A 185 ISO 7005 DN 50 PN10 - PN16 DIN 2501 DN 50 PN10 - PN16 ASME ASME B16.1 class x Ø5 DN50 PN10-PN16 Ø0,5 ASME Ø ) Nejnižší bod vypnutí v automatickém provozu 2) Minimální pokrytí při nepřetržitém provozu 3) Není součástí dodávky KSB MA MA = 14 Nm P = 6000 N RS Nejnižší vypínací hladina při režimu s malým čerpacím výkonem a) minimum b) maximum Amarex N S 32

13 Druhy instalace Přehled druhů instalace Druh instalace S stacionární mokrá instalace P7 P7 P7 P5 P2 P5 P4 P5 P4 s třmenovým vedením s lanovým vedením s 1tyčovým vedením : čerpadlo P2: instalační součásti třmenového vedení (ET 5) = 1,5 m / 1, 8 m / 2,1 m) P5: držák P7: řetěz a závěs (délka = 2 m) : čerpadlo P4: instalační součásti lanového vedení (ET 5) = 4,5 m) P5: držák P7: řetěz a závěs (délka = 5 m) : čerpadlo P4: 1tyčové vedení P5: držák P7: řetěz a závěs (délka = 5 m) Druh instalace P přenosná mokrá instalace P7 P7 P4 P5 P6 s 2tyčovým vedením : čerpadlo : čerpadlo P6: patky P4: instalační součásti, 2tyčové vedení P5: držák a přechodka P7: řetěz a závěs (délka = 5 m) P7: řetěz a závěs (délka = 5 m) 5) ET = hloubka instalace od spodního okraje instalačního otvoru až po dno čerpací jímky Amarex N S 32 13

14 Pokyny pro instalaci Návrhy instalace přenosných agregátů Konstrukční velikost 32 P27 8 P27 9 P P9 4 P30 P30 P30 P6 Návrh instalace 1 Svislá přípojka hadice s kolenem (4) a pevnou spojkou Storz (7) (rychlospojka) P6 Návrh instalace 2 Svislá přípojka hadice se syntetickou hadicí (8) P27 P6 Návrh instalace 3 Svislá přípojka hadice se syntetickou hadicí (9), hadicovou sponou (P20) a přechodkou (P9) P27 P30 7 P27 P30 P9 P P6 Návrh instalace 4 Vodorovná přípojka hadice se syntetickou hadicí (8) P6 Návrh instalace 5 Vodorovná přípojka hadice se syntetickou hadicí (9), hadicovou sponou (P20) a přechodkou (P9) až P27 ( Strana 18) 14 Amarex N S 32

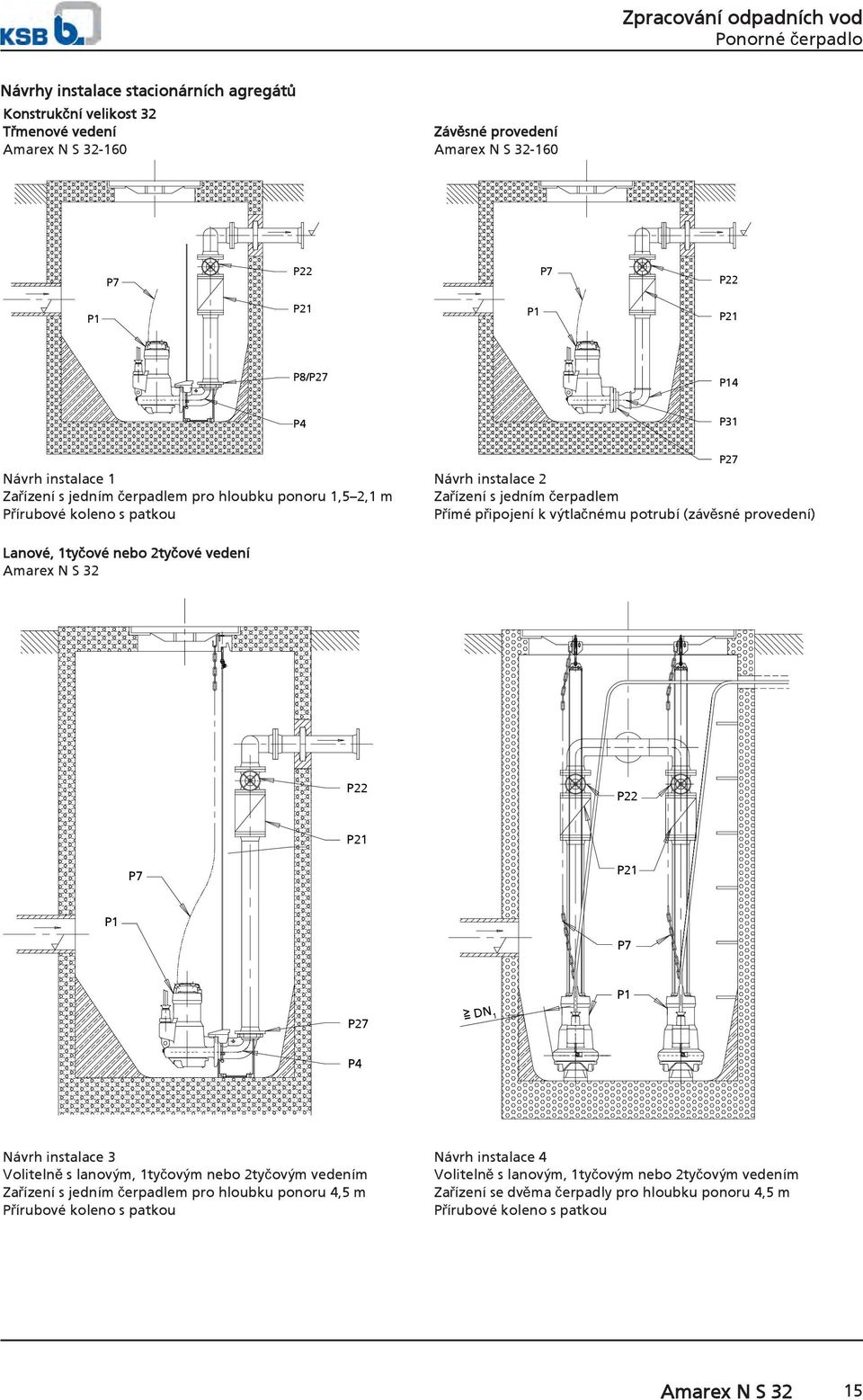

15 Návrhy instalace stacionárních agregátů Konstrukční velikost 32 Třmenové vedení Amarex N S Závěsné provedení Amarex N S P7 P22 P7 P22 P21 P21 P8/P27 4 P4 P31 Návrh instalace 1 Zařízení s jedním čerpadlem pro hloubku ponoru 1,5 2,1 m Přírubové koleno s patkou Návrh instalace 2 Zařízení s jedním čerpadlem Přímé připojení k výtlačnému potrubí (závěsné provedení) P27 Lanové, 1tyčové nebo 2tyčové vedení Amarex N S 32 P22 P22 P21 P7 P21 P7 P27 DN 1 P4 Návrh instalace 3 Volitelně s lanovým, 1tyčovým nebo 2tyčovým vedením Zařízení s jedním čerpadlem pro hloubku ponoru 4,5 m Přírubové koleno s patkou Návrh instalace 4 Volitelně s lanovým, 1tyčovým nebo 2tyčovým vedením Zařízení se dvěma čerpadly pro hloubku ponoru 4,5 m Přírubové koleno s patkou Amarex N S 32 15

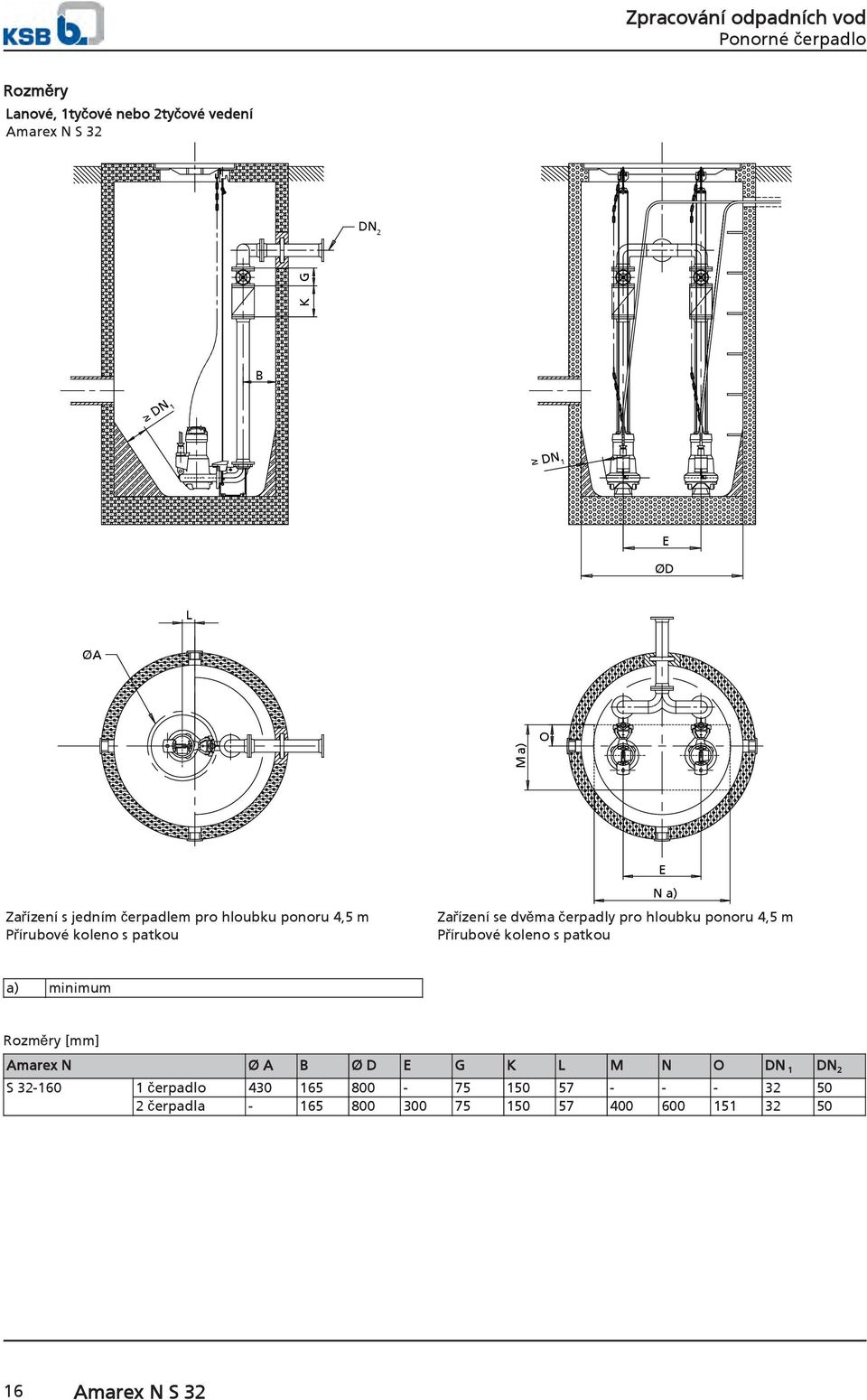

16 Rozměry Lanové, 1tyčové nebo 2tyčové vedení Amarex N S 32 DN 2 K G B DN 1 DN 1 E ØD L ØA M a) O E N a) Zařízení s jedním čerpadlem pro hloubku ponoru 4,5 m Přírubové koleno s patkou Zařízení se dvěma čerpadly pro hloubku ponoru 4,5 m Přírubové koleno s patkou a) minimum Rozměry [mm] Amarex N Ø A B Ø D E G K L M N O DN 1 DN 2 S čerpadlo čerpadla Amarex N S 32

17 Návrhy instalace elektrického připojení Amarex N S 32 se dodává s ochranou proti výbuchu. Vidlice CEE pro ochranu motoru (do 4,0 kw) E50 E51 E52 E53 E20, E21, E23, E24 E63 Rozsah dodávky Stacionární mokrá instalace Kompletní čerpadlový agregát s elektrickým přípojným vedením Uchycení pomocí těsnicího a upevňovacího materiálu Zvedací lano / zvedací řetěz 6) Konzola s upevňovacím materiálem Patní koleno a upevňovací materiál Příslušenství k vedení (vodicí tyče nejsou součástí dodávky společnosti KSB) Přenosná mokrá instalace Kompletní čerpadlový agregát s elektrickým přípojným vedením Patky (a příp. základová deska) Zvedací lano / zvedací řetěz 7) 6) Nadstandardní vybavení 7) Nadstandardní vybavení Amarex N S 32 17

18 Příslušenství Instalační součásti pro stacionární agregáty Přehled instalačních součástí pro stacionární agregáty Třmenové vedení P2 + P5 Lanové vedení P4 + P5 1tyčové vedení P4 + P5 2tyčové vedení x2 P4 + P5 x4 x4 Uchycení Pol. Označení dílu Konstrukční velikosti Připojení / hloubka ponoru P5 P5 Konstrukční díly Instalační součásti pro stacionární mokrou instalaci (třmenové vedení) Obsahuje: Přírubové koleno s patkou DN 50, hmoždinky z nerezové oceli, vodicí třmen, držák se šrouby z nerezové oceli Instalační součásti pro stacionární mokrou instalaci pro hloubku instalace 4,5 m (lanové vedení) Obsahuje: Přírubové koleno s patkou, hmoždinky z nerezové oceli, stahovací třmen, konzolu, 10 m vodicího lana, držák se šrouby z nerezové oceli Instalační součásti pro stacionární mokrou instalaci (1tyčové vedení) pro hloubku instalace = 4,5 m Obsahuje: Přírubové koleno s patkou, hmoždinky z nerezové oceli, konzolu, držák se šrouby z nerezové oceli (vodicí trubka není obsažena v rozsahu dodávky KSB) Instalační součásti pro stacionární mokrou instalaci (2tyčové vedení) Obsahuje: Přírubové koleno s patkou, hmoždinky z nerezové oceli, konzolu, přechodku, držák se šrouby z nerezové oceli (vodicí trubky nejsou obsaženy v rozsahu dodávky KSB) Amarex DN 32, DN 50 - DN 3: DIN ISO ASME rovný držák Amarex N DN 32, DN 50 - DN 3: DIN ISO ASME šikmý držák Amarex N rovný držák Amarex N šikmý držák Amarex N rovný držák Amarex N šikmý držák Amarex N šikmý držák Držák Amarex N JL 1040 se šrouby z ušlechtilé oceli rovný držák Amarex N Třmenové vedení, lanové vedení, 1tyčové vedení Amarex N šikmý držák Držák Amarex N JL 1040 se šrouby z ušlechtilé oceli 2tyčové vedení Konstrukční díly pro 2tyčové vedení, obsahují: konzolu, šrouby z nerezové oceli, přechodku, hmoždinky Poznámka: Je potřeba k přestavbě třmenového, lanového nebo 1tyčového vedení na 2tyčové vedení Pozor: Je nutně potřeba dodávka držáku pro dvoutyčové vedení! Amarex N šikmý držák Č. mat. [kg] Hloubka ponoru 1,5 m Hloubka ponoru 1,8 m Hloubka ponoru 2,1 m Hloubka ponoru 1,5 m Hloubka ponoru 1,8 m Hloubka ponoru 2,1 m DN 32, DN 50 - DN 3: DIN ISO ASME DN 32, DN 50 - DN 3: DIN ISO ASME DN 32, DN 50 - DN 3: DIN ISO ASME DN 32, DN 50 - DN 3: DIN ISO ASME DN 32, DN 50 - DN 3: DIN ISO ASME , , DN 32/DN ,1 DN 32/DN DN 32/DN DN ,4 18 Amarex N S 32

19 Instalační součásti pro přenosné agregáty Přehled instalačních součástí pro přenosné agregáty Pol. Označení dílu Konstrukční velikosti Č. mat. [kg] P6 3 patky Amarex N DN ,25 Základová deska včetně šroubů Amarex N DN ,9 (pouze na nerovné podkladové ploše, lze použít pouze ve spojení s patkami) Řetěz pro stacionární a přenosné agregáty Přehled řetězů pro stacionární a přenosné agregáty Pol. Označení dílu Konstrukční velikosti Č. mat. [kg] P7 Řetěz (1.4404) s krátkými články, zkontrolován a 2 m Amarex N DN ,2 označen podle směrnice 2006/42/ES (Směrnice o 3 m Amarex N DN ,6 strojních zařízeních), hák (1.4301), závěs (1.4404) 5 m Amarex N DN ,4 Břemeno max.: 160 kg 10 m Amarex N DN ,4 Polypropylenové zvedací lano se závěsem a 5 m Amarex N DN ,5 háky ) Závěs , rovný, se šroubovým čepem z ušlechtilé oceli Amarex N DN ,1 Příslušenství čerpadla Přehled příslušenství pro stacionární a přenosné agregáty Pol. Označení dílu Připojení Č. mat. [kg] P8 Příruba pro zasunovací přípojku potrubí PN 10, na přírubě kolena, připojovací rozměry podle PN 16 DN 50 / R2" trubka ,2 P9 Přechodka z PVC pro přípojku hadice, s 1 hadicovou sponou, syntetická hadice vnitřní Ø 63, pol. 19 R2" ,3 4 Koleno s vnitřním/vnějším závitem (pro přírubový spoj použijte pol. 27 a 30), pozinkovaná šedá litina R2" ,3 7 Pevná spojka Storz s vnějším závitem DIN ISO 228/1 C 52/G 2 A ,2 8 Syntetická hadice DN 50, DIN 14811, se zapojenými spojkami C C 52-5 m ,3 C m ,2 C m ,7 9 Syntetická hadice bez spojky, DIN Vnitřní prům m ,7 10 m ,4 20 m ,8 P20 Hadicová spona DIN 3017, chromová ocel B 50 9) ,025 8) Pro větší hloubky ponoru zvyšte počet kusů 9) Pro syntetickou hadici Ø 63 pol. 19 Amarex N S 32 19

20 Pol. Označení dílu Připojení Č. mat. [kg] P21 Zpětná klapka RK Rp ,5 Plast, EN 050-4, s vnitřním závitem ISO 7/1 s nezúženým průchodem a výpustným šroubem, nelze použít pro tlakovou kanalizaci P22 Uzavírací šoupátko hrdla CuZn PN 10- DIN 3352 Rp ,287 P27 Závitová příruba pro provedení se třmenem (P2) a pro provedení s lanem (P4) Závitová příruba PN 40 pro čerpadlo včetně šroubů Závitová příruba pro provedení se třmenem (P2) a pro provedení s lanem (P4) Závitová příruba PN 16/2" ISO DIN 2564 DN 32/Rp 1¼ ,7 DN 50 / Rp Obsahuje: příruba, 4 šrouby se šestihrannou hlavou s maticemi a podložkami a 1 těsnění P28 Ruční čerpadlo, upevnění na zeď, šedá litina, přípojka na straně sání Rp 1½ P30 Přípojka s redukovaným vnějším závitem M4 EN 1042K 2 x 1¼ ,4 20 Amarex N S 32

21 Elektrické příslušenství Spínače, bez ochrany proti výbuchu Platí pro všechny země kromě Francie! Přehled spínačů pro Amarex N bez standardů ATEX Pol. Název Proud min [A] E4 E11 E14 E17 E19 E 31 E34 E37 E39 Multifunkční vidlice Hyper s relé ochrany motoru Zásuvné zařízení CEE Spínač pro zařízení s jedním čerpadlem, IP 54, LevelControl Basic 2 pro plovákový spínač nebo snímač ma, volitelně s hlavním vypínačem, 400 x 278 x 0 mm Pneumatické snímání (dynamický tlak), volitelně s hlavním vypínačem, 400 x 278 x 0 mm Vhánění vzduchových bublin s hlavním vypínačem, 400 x 300 x 155 mm Vhánění vzduchových bublin v provedení BC Použití pouze se stávajícím nulovým vodičem! Volitelná součást instalace O1 hlavní vypínač není možná! 400 x 278 x 0 mm Spínač pro zařízení se dvěma čerpadly, IP54, LevelControl Basic 2 Pro plovákový spínač nebo snímač 4 20 ma, volitelně s hlavním vypínačem, 400 x 278 x 0 mm Pneumatické snímání (dynamický tlak), volitelně s hlavním vypínačem, 400 x 278 x 0 mm Vhánění vzduchových bublin s hlavním vypínačem, 400 x 300 x 155 mm Vhánění vzduchových bublin v provedení BC Použití pouze se stávajícím nulovým vodičem! Volitelná součást instalace O1 hlavní vypínač není možná! 400 x 278 x 0 mm Proud max [A] Typ Č. mat. [kg] 2,6 3,7 Hyper ,7 5,5 Hyper ,5 8,0 Hyper ,0 11,5 Hyper ,5 4,0 BC1 400 DFNO ,5 4,0 6,3 BC1 400 DFNO ,5 6,3 10,0 BC1 400 DFNO ,5 2,5 4,0 BC1 400 DPNO ,5 4,0 6,3 BC1 400 DPNO ,5 6,3 10,0 BC1 400 DPNO ,5 2,5 4,0 BS1 400 DLNO ,0 6,3 BS1 400 DLNO ,3 10,0 BS1 400 DLNO ,5 4,0 BC1 400 DLNO ,5 4,0 6,3 BC1 400 DLNO ,5 6,3 10,0 BC1 400 DLNO ,5 2,5 4,0 BC2 400 DFNO ,7 4,0 6,3 BC2 400 DFNO ,7 6,3 10,0 BC2 400 DFNO ,7 2,5 4,0 BC2 400 DPNO ,7 4,0 6,3 BC2 400 DPNO ,7 6,3 10,0 BC2 400 DPNO ,7 2,5 4,0 BS2 400 DLNO ,0 6,3 BS2 400 DLNO ,3 10,0 BS2 400 DLNO ,5 4,0 BC2 400 DLNO ,7 4,0 6,3 BC2 400 DLNO ,7 6,3 10,0 BC2 400 DLNO ,7 Platí pouze pro Francii! Přehled spínačů pro Amarex N bez standardů ATEX Pol. Název Proud min [A] E4 E11 E14 E17 Multifunkční vidlice Hyper s relé ochrany motoru Zásuvné zařízení CEE Spínač pro zařízení s jedním čerpadlem LevelControl Basic 2 Pro plovákový spínač nebo snímač 4 20 ma, s hlavním vypínačem, 400 x 278 x 0 mm Pneumatické snímání (dynamický tlak), s hlavním vypínačem, 400 x 278 x 0 mm Vhánění vzduchových bublin, s hlavním vypínačem, 400 x 300 x 155 mm Proud max [A] Typ Č. mat. [kg] 2,6 3,7 Hyper ,7 5,5 Hyper ,5 8,0 Hyper ,0 11,5 Hyper ,5 4,0 BC1 400 DFNO ,5 4,0 6,0 BC1 400 DFNO ,5 6,0 10,0 BC1 400 DFNO ,5 2,5 4,0 BC1 400 DPNO ) 10) 4,0 6,3 BC1 400 DPNO ) 10) 6,3 10,0 BC1 400 DPNO ) 10) 2,5 4,0 BS1 400 DLNO ) 10) 4,0 6,3 BS1 400 DLNO ) 10) 10) Viz KSB Easy Select Amarex N S 32 21

22 Pol. Název Proud min [A] E11 E14 E17 Spínač pro zařízení se dvěma čerpadly LevelControl Basic 2 Pro plovákový spínač nebo snímač 4 20 ma, volitelně s hlavním vypínačem, 400 x 278 x 0 mm Pneumatické snímání (dynamický tlak), s hlavním vypínačem, 400 x 278 x 0 mm Vhánění vzduchových bublin s hlavním vypínačem, 400 x 300 x 155 mm Proud max [A] Typ Č. mat. [kg] 6,3 10,0 BS1 400 DLNO ) 10) 2,5 4,0 BC2 400 DFNO ,7 4,0 6,3 BC2 400 DFNO ,7 6,0 10,0 BC2 400 DFNO ,7 2,5 4,0 BC2 400 DPNO ) 10) 4,0 6,3 BC2 400 DPNO ) 10) 6,3 10,0 BC2 400 DPNO ) 10) 2,5 4,0 BS2 400 DLNO ) 10) 4,0 6,3 BS2 400 DLNO ) 10) 6,3 10,0 BS2 400 DLNO ) 10) Alarmové spínače, bez ochrany proti výbuchu Přehled alarmových spínačů pro Amarex N bez standardů ATEX Pol. Označení dílu Č. mat. [kg] E50 AS 0Bzučák / spínací vstup ,5 E51 AS 2Bzučák / spínací vstup, Závislé na síti s beznapěťovým signálním kontaktem ,5 E52 AS 4Bzučák / spínací vstup, Nezávislé na síti s beznapěťovým signálním kontaktem / nárazovým dobíjením ,5 akumulátoru a samonabíjecím napájecím zdrojem (pro 5 hodin provozu při výpadku sítě) E53 AS 5Zařízení alarmu (např. alarm), Beznapěťový kontakt / nárazové dobíjení akumulátoru ,7 E55 AS 1Bzučák / snímač vlhkosti ,9 Příslušenství pro spínače bez ochrany proti výbuchu Přehled příslušenství spínačů pro Amarex N bez standardů ATEX Pol. Označení dílu Č. mat. [kg] E60 E62 Plovákový spínač s volným koncem kabelu (pracovní kontakt) Spínací skříňka z polypropylenu (teplota čerpání max. 70 C), při ponoření do kapaliny ZAP, přípojné vedení (H 07 RN-F3G1) Plovákový spínač s volným koncem kabelu (rozpínací kontakt), Při ponoření do kapaliny VYP,Přípojné vedení (H07RN-F 3G1) 3 m ,5 5 m ,8 10 m ,3 15 m ,8 20 m ,4 25 m ,9 30 m ,4 5 m ,8 10 m ,4 20 m ,6 E64 Snímač průsaku F 1 3 m ,2 E65 E66 Sada ponorného zvonu pneumatické snímání (dynamický tlak) a metoda vzduchových bublin s polyamidovou hadicí 8 x 1 mm Sada měřicího zvonu pneumatické snímání (dynamický tlak) s polyamidovou hadicí 8 x 3 mm Délka hadice 10 m ,2 Délka hadice 20 m Délka hadice 50 m ,5 Délka hadice 10 m ,5 Délka hadice >10 m E70 Alarm, V DC, 105 db, 150 ma, IP54, 2 lanka 0,45 m dlouhá ,1 E71 Kombinovaný alarm, V DC ,1 22 Amarex N S 32

23 Pol. Označení dílu Č. mat. [kg] E72 Světlený maják žlutý, V DC, 195 ma, IP ,3 E73 PC Service Tool ,2 E90 Sada pro dovybavení akumulátorem pro LevelControl Basic 2 pro napájení elektroniky, plovákových spínačů snímače/snímačů hladiny nebo interního snímače tlaku a zařízení alarmu (bzučáku, klaksonu, kombinovaného alarmu) pro zařízení s jedním a dvěma čerpadly pro typ BC, skládá se ze 2 akumulátorů 6 V, 1,3 Ah a nabíjecího obvodu Pro typ BS, obsahující 1 akumulátor V, 1,2 Ah a nabíjecí obvod , Amarex N S 32 23

24 Spínače v provedení ATEX Spínače nemají ochranu proti výbuchu a smí se provozovat pouze mimo oblasti, v nichž hrozí nebezpečí výbuchu. U provedení ATEX jsou žádoucí bariéry chránící proti výbuchu a hladinový spínač ATEX (plovák). Výběr dimenzování prostřednictvím systému EasySelect. Platí pro všechny země kromě Francie! Příslušenství spínačů pro Amarex N se standardy ATEX Pol. Název Proud min [A] Spínač pro zařízení s jedním čerpadlem LevelControl Basic 2 Proud max [A] Typ Č. mat. [kg] E20 Plovákový spínač, s hlavním vypínačem, 600 x 400 x 200 mm 2,5 4,0 BS1 400 DFEO ,0 6,3 BS1 400 DFEO ,3 10,0 BS1 400 DFEO E21 E23 E24 Pneumatické snímání (dynamický tlak), volitelně s hlavním vypínačem, 400 x 278 x 0 mm Vhánění vzduchových bublin s hlavním vypínačem, 400 x 300 x 155 mm Vhánění vzduchových bublin v provedení BC Použití pouze se stávajícím nulovým vodičem! Volitelná součást instalace O1 hlavní vypínač není možná! 400 x 278 x 0 mm Spínač pro zařízení se dvěma čerpadly LevelControl Basic 2 2,5 4,0 BC1 400 DPEO ,5 4,0 6,3 BC1 400 DPEO ,5 6,3 10,0 BC1 400 DPEO ,5 2,5 4,0 BS1 400 DLEO ,0 6,3 BS1 400 DLEO ,3 10,0 BS1 400 DLEO ,5 4,0 BC1 400 DLEO ,5 4,0 6,3 BC1 400 DLEO ,5 6,3 10,0 BC1 400 DLEO ,5 E40 Plovákový spínač, s hlavním vypínačem, 600 x 400 x 200 mm 2,5 4,0 BS2 400 DFEO ,0 6,3 BS2 400 DFEO ,3 10,0 BS2 400 DFEO E41 E43 E44 Pneumatické snímání (dynamický tlak), volitelně s hlavním vypínačem, 400 x 278 x 0 mm Vhánění vzduchových bublin s hlavním vypínačem, 400 x 300 x 155 mm Vhánění vzduchových bublin v provedení BC Použití pouze se stávajícím nulovým vodičem! Volitelná součást instalace O1 hlavní vypínač není možná! 400 x 278 x 0 mm 2,5 4,0 BC2 400 DPEO ,7 4,0 6,3 BC2 400 DPEO ,7 6,3 10,0 BC2 400 DPEO ,7 2,5 4,0 BS2 400 DLEO ,0 6,3 BS2 400 DLEO ,3 10,0 BS2 400 DLEO ,5 4,0 BC2 400 DLEO ,7 4,0 6,3 BC2 400 DLEO ,7 6,3 10,0 BC2 400 DLEO ,7 Platí pouze pro Francii! Příslušenství spínačů pro Amarex N se standardy ATEX Pol. Název Proud min [A] Spínač pro zařízení s jedním čerpadlem LevelControl Basic 2 E20 E21 E23 E40 Proud max [A] Typ Č. mat. [kg] Plovákový spínač, s hlavním vypínačem, 600 x 400 x 200 mm 2,5 4,0 4,0 6,3 BS1 400 DFEO BS1 400 DFEO ,3 10,0 BS1 400 DFEO Pneumatické snímání (dynamický tlak), s hlavním vypínačem, 2,5 4,0 BC1 400 DPEO x 278 x 0 mm 4,0 6,3 BC1 400 DPEO ,3 10,0 BC1 400 DPEO Vhánění vzduchových bublin s hlavním vypínačem, 2,5 4,0 BS1 400 DLEO x 300 x 155 mm 4,0 6,3 BS1 400 DLEO ,3 10,0 BS1 400 DLEO Spínač pro zařízení se dvěma čerpadly LevelControl Basic 2 Plovákový spínač, s hlavním vypínačem, 600 x 400 x 200 mm 41 Pneumatické snímání (dynamický tlak), s hlavním vypínačem, 400 x 278 x 0 mm 2,5 4,0 BS2 400 DFEO ,0 6,3 BS2 400 DFEO ,3 10,0 BS2 400 DFEO ,5 4,0 BC2 400 DPEO ,0 6,3 BC2 400 DPEO ) Viz KSB Easy Select 24 Amarex N S 32
