3 Trup Pøíprava polystyrenových dílù - turtledeck Ve formì polepíme turtledeck balzou 1,5 mm Seøízneme pøední èást do správného úhlu Pøíprava a polepení balzou 1,5 mm polystyrenových dílù - spodní èást trupu Pøíprava a polepení balzou 1,5 mm polystyrenových dílù - spodní èást trupu Pøíprava a polepení balzou 1,5 mm polystyrenových dílù - spodní èást trupu 3

4 Trup Pøíprava a lepení dílù motorového domeèku Pøíprava a lepení dílù motorového domeèku Pøíprava a lepení dílù motorového domeèku Slepení boènic trupu ze dvou dílù Zalepení výztuží pro kolíky z vnitøní strany boènic Zalepení výztuží pro kolíky z vnitøní strany boènic 4

5 Trup Vlepení smrkových lišt 5x5 mm Vsazení pøepážek k motorovému domku Sesazení motorového domku s vrchní základnou trupu Vlepení pøepážek a spodní základny trupu Vlepení poslední pøepážky s kýlovkou Polopøepážka bude pøilepena k polystyrenovému spodku 5

6 Trup Pøíprava výøezu spodní èásti pro podvozek Pøíprava výøezu spodní èásti pro podvozek Polystyrenový spodek i vršek trupu lepíme Purexem Zajistíme širokou páskou a necháme 2 hodiny schnout Vsazení držáèku ostruhy - unitø dvì zapichovací matky M4 Utìsnìní polystyrenu kolem podvozku - zde musí být polystyren zavøen pro zamezení kontaktu s palivem a splodinami z výfukù 6

7 Trup Zkušební vsazení podvozku Pøíprava rámeèku kabiny Pøíprava rámeèku kabiny Pøíprava rámeèku kabiny Pøíprava rámeèku kabiny - sendviè opìt s balzou 1,5 mm Nemusí být polepen celý - uøežeme èást pod kabinou 7

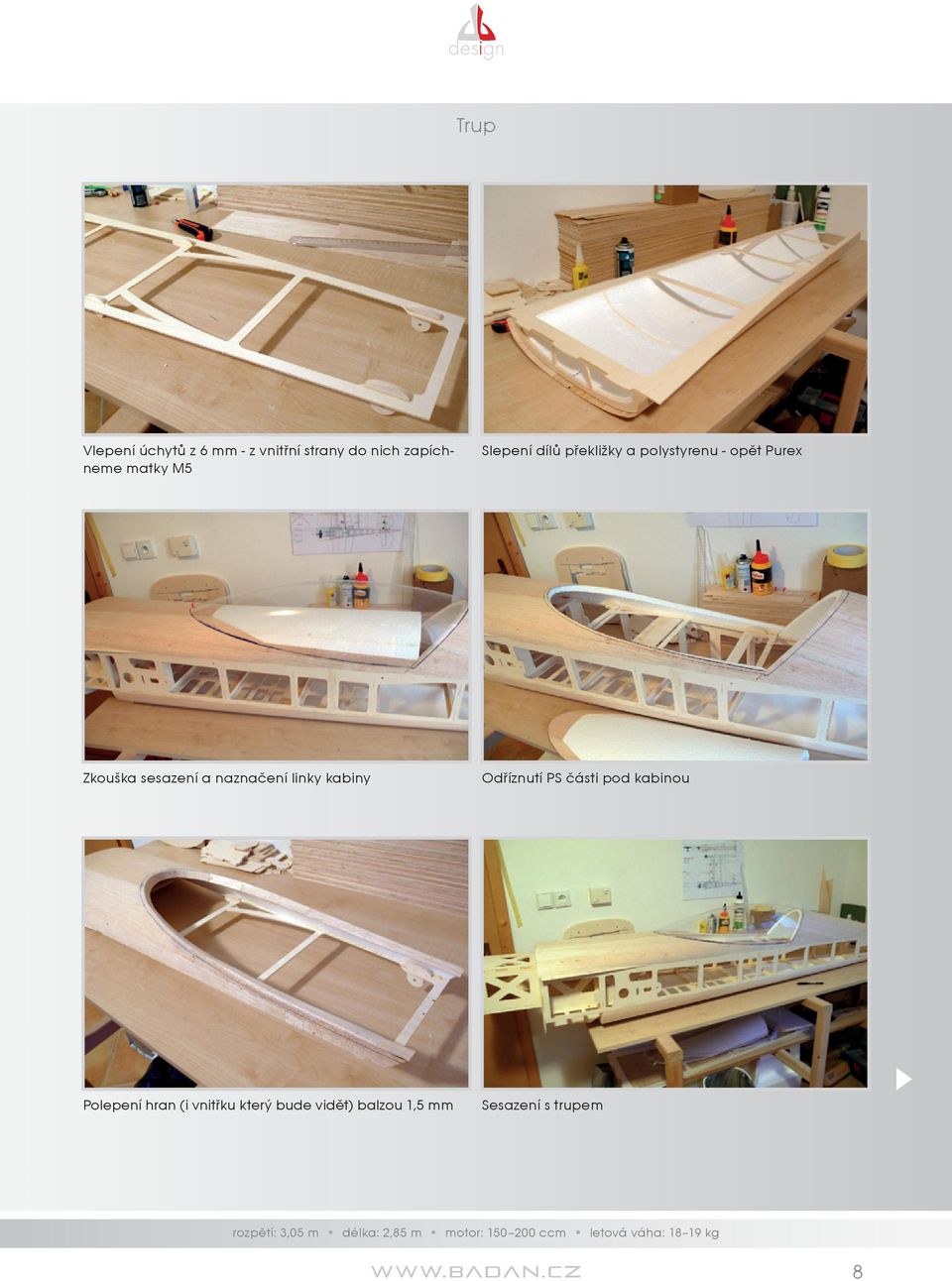

8 Trup Vlepení úchytù z 6 mm - z vnitøní strany do nich zapíchneme matky M5 Slepení dílù pøekližky a polystyrenu - opìt Purex Zkouška sesazení a naznaèení linky kabiny Odøíznutí PS èásti pod kabinou Polepení hran (i vnitøku který bude vidìt) balzou 1,5 mm Sesazení s trupem 8

9 Smìrovka Odøíznutí kýlovky podle úhlu turtledecku Nasunutí na kýlovou pøepážku a do pøedem pøipraveného otvoru v zadní èásti turtledecku Výøezy pro položebra pantù (odmìøíme si podle trupu) - výøezy dìláme 10 mm široké Vlepení položeber Slepení obou dílù smìrovky Smìrovka pøipravena pro potah balzou 9

10 Smìrovka Postup 1. Potah balzou 1,5 mm èelních èástí mùžeme dìlat v negativu jako první a pak lepit boky kormidel Postup 2. Nebo v pøípadì obráceného postupu (prvnì polepíme boky všech kormidel pláty balzy) negativy nepotøebujeme a balzu na èela pøitáhneme pouze papírovou lepící páskou - doporuèuji tento postup è. 2 Polepení smìrovky balzou 1,5 mm Polepení smìrovky balzou 1,5 mm Výøez pro zasunutí páky smìrovky Pøilepení horního žebra kýlovky - pod nìj se zalepí horní pant smìrovky ze slolaminátu 3 mm 10

11 Smìrovka Polepení kýlovky balzou 1,5 mm Sesazení se smìrovkou a zalepení kýlovky do trupu Vykitování dle potøeby Zalepení a prošroubování vruty hliníkových L profilù pod podvozkovou desku pro vìtší jistotu spojení podvoku s trupem Vsazení zapichovacích matic M5 do pøepážky motorového krytu Vsazení zapichovacích matic M5 do první pøepážky trupu 11

12 Trup Vlepení velkých podložek do pøepážky motorového krytu Slepení s motorovým krytem Protažení boèních trujùhelníku do boènic trupu - slepíme z balzy 2 mm Protažení boèních trujùhelníku do boènic trupu - slepíme z balzy 2 mm Protažení boèních trujùhelníku do boènic trupu - slepíme z balzy 2 mm Vykitujeme a vybrousíme pro optimální navazování na motorový kryt 12

13 Køídlo Pøíprava dílù pro køídlo Pøíprava dílù pro køídlo Vyztužení žebra kde konèí trubka Nasunutí žeber na tyèe 16 mm a slepení kostry køídla Vlepení lišt 5x10 mm Vlepení lišt 5x10 mm 13

14 Køídlo Velení držákù serv Potah køídla lehkou balzou 2 mm Výøezy pro servorámeèky Výøezy pro servorámeèky Pøíprava PS dílù pro køidélka Pøíprava záøezu v køidélku pro položebra pantù 14

15 Køídlo Položebra Otvory pro položebra opìt 10 mm široké Vlepení položeber Purexem je lepší dìlat s nasazenou mosaznou trubièkou Polepené køidélko balzou 1,5 mm a jeho sesazení s køídlem - mosaznou trubièku uchytíme do akuvrtaèky - jde to lépe nasadit S nasazeným køidélkem zalepujeme panty uvitø køídla - ke každému pantu vložíme z obou stran døevìný špalík a zalepíme epoxidem Vyøíznutí otvorù pro páky køidélka 15

16 Výškovka Pøíprava položeber a záøezù do výškovky Slepení obou èástí výškovky - již se zalepenými položebry Vlepení všech položeber pro trubièku Slepení stabilizátorù Sesazení s panty a trubièkami Sesazení stabilizátoru s výškovkou - poté nasuneme pouzdro trubky výškovky 20 mm a epoxidem zalepíme nasunuté panty výškovky 16

17 Kokpit a motorový kryt - dokonèení Vylepení spodku kokpitu - tvrdá balza 2 mm Pøíprava vršku pøístrojového panelu Èelo pøístrojového panelu vyøízneme pøesnì podle tvaru dodané nálepky s pøístroji a usadíme na správné místo Slepíme èelo a vršek a zevnitø též slepíme Purexem se spodní èástí rámeèku kabiny Výøezy funkèních výdechù vzduchu do motorového krytu Výøezy funkèních výdechù vzduchu do motorového krytu 17

18 Dokonèení Potažení modelu obvyklým zpùsobem, sesazení a nalepení samolepek Hotový model 18
