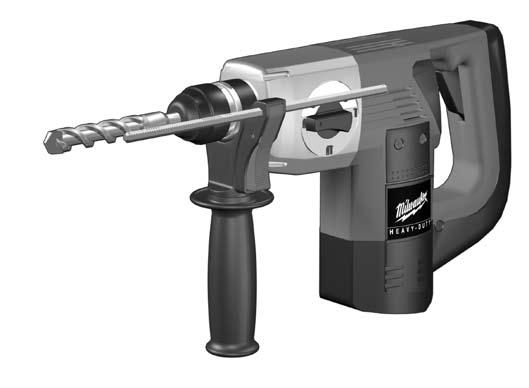

1 PLH 30 E Instructions for use Gebrauchsanleitung Instruction d utilisation Istruzioni d uso Instrucciones de uso Instruções de serviço Gebruiksaanwijzing Brugsanvisning Bruksanvisning Käyttöohje Ïäçãßåò ñþóåùò Kullanım kılavuzu Návod k používání Návod na používanie Instrukcja obsługi Kezelési útmutató Navodilo za uporabo Upute o upotrebi Lietošanas pamācība Naudojimo instrukcija Kasutamisjuhend Èíñòðóêöèÿ ïî èñïîëüçîâàíèþ Óïúòâàíå çà åêñïëîàòàöèÿ 使用指南

2 Technical Data,Safety Instructions, Specified Conditions of Use, EC-Declaration of Conformity, Mains connection, Maintenance, Symbols Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung, CE-Konformitätserklärung, Netzanschluss, Wartung, Symbole Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux prescriptions, Declaration CE de Conformité, Branchement secteur, Entretien, Symboles Dati tecnici,norme di sicurezza,utilizzo conforme, Dicharazione di Conformità CE, Collegamento alla rete, Manutenzione, Simboli Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la finalidad, Declaracion de Conformidad CE, Conexión eléctrica, Mantenimiento, Símbolos Características técnicas, Instruções de segurança, Utilização autorizada, Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het systeem, EC-Konformiteitsverklaring, Netaansluiting,Onderhoud, Symbolen Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål, CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk, CE-Samsvarserklæring, Nettilkopling, Vedlikehold, Symboler Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna, CE- Försäkran, Nätanslutning, Skötsel, Symboler Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö, Todistus CE-standardinmukaisuudesta, Verkkoliitäntä, Huolto, Symbolit Ôå íéêá óôïé åéá, Åéäéêåó õðïäåéîåéó áóöáëåéáó, ñçóç óõìöùíá ìå ôï óêïðï ðñïïñéóìïõ, Äçëùóç ðéóôïôçôáó åê, Óõíäåóç óôï çëåêôñéêï äéêôõï, Óõíôçñçóç, Óõìâïëá Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice, Şebeke bağlantisi, Bakim, Semboller Technická data, Speciální bezpečnostní upozornění, Oblast využití, Ce-prohlášení o shodě, Připojení na sít, Údržba, Symboly Technické údaje, Špeciálne bezpečnostné pokyny, Použitie podľa predpisov, CE-Vyhlásenie konformity, Sieťová prípojka, Údrzba, Symboly Dane techniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodne z przeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat, Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo, Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje,Simboli Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba, CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums, Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirtį, CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele, EÜ Vastavusavaldus, Võrku ühendamine, Hooldus, Sümbolid Òåõíè åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè, Èñïîëüçî- âàíèå, Ïîäêëþ åíèå ê ýëåêòðîñåòè, Îáñëóæèâàíèå, Ñèìâîëû Òåõíè åñêè äàííè, Ñïåöèàëíè óêàçàíèÿ çà áåçîïàñíîñò, Èçïîëçâàíå ïî ïðåäíàçíà åíèå, ÑÅ-Äåêëàðàöèÿ çà ñúîòâåòñòâèå, Ñâúðçâàíå êúì ìðåæàòà, Ïîääðúæêà, Ñèìâîëè 技术数据, 特殊安全指示, 正确地使用机器, 欧洲安全规定说明, 电源插头, 维修, 符号 Please read and save these instructions! Bitte lesen und aufbewahren! Prière de lire et de conserver! Si prega di leggere le istruzioni e di conservarle! Lea y conserve estas instrucciones por favor! Por favor leia e conserve em seu poder! Lees en let goed op deze adviezen! Vær venlig at læse og opbevare! Vennligst les og oppbevar! Var god läs och tag tillvara dessa instruktioner! Lue ja säilytö! Ðáñáêáëþ äéáâüóôå ôéò êáé öõëüîôå ôéò! Lütfen okuyun ve saklayın Po přečtení uschovejte Prosím prečítať a uschovať! Prosimy o uważne przeczytanie i przestrzeganie zaleceń zamie szczonych w tej instrukcji. Olvassa el és őrizze meg Prosimo preberite in shranite! Molimo pročitati i sačuvati Pielikums lietošanas pamācībai Prašome perskaityti ir neišmesti! Palun lugege läbi ja hoidke alal! Ïîæàëóéñòà, ïðî òèòå è ñîõðàíèòå íàñòîÿùóþ! èíñòðóêöèþ Ìîëÿ ïðî åòåòå è çàïàçåòå! 请详细阅读并妥善保存! ENGLISH DEUTSCH FRANÇAIS ITALIANO ESPAÑOL PORTUGUES NEDERLANDS DANSK NORSK SVENSKA SUOMI ÅËËÇÉÊÁ TÜRKÇE ČESKY SLOVENSKY POLSKI MAGYAR HRVATSKI LATVISKI LIETUVIŠKAI EESTI ÐÓÑÑÊÈÉ ÁÚËÃÀÐÑÊÈ 中文 SLOVENŜĈINA

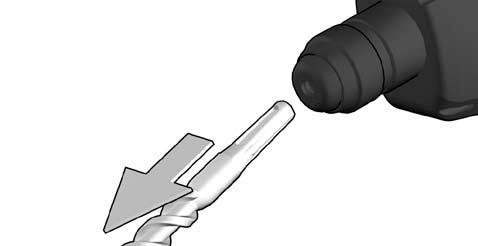

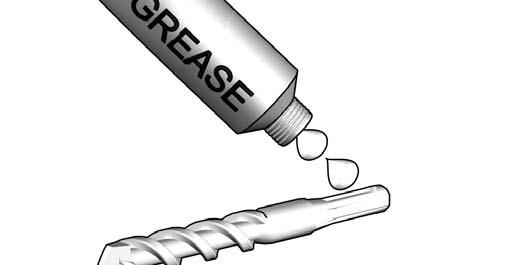

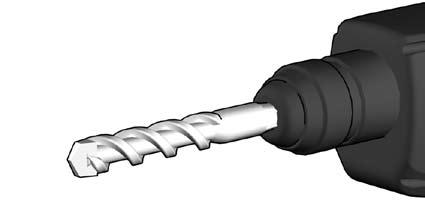

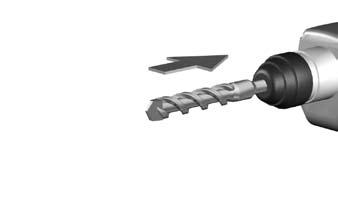

3 1 2 TEST 5

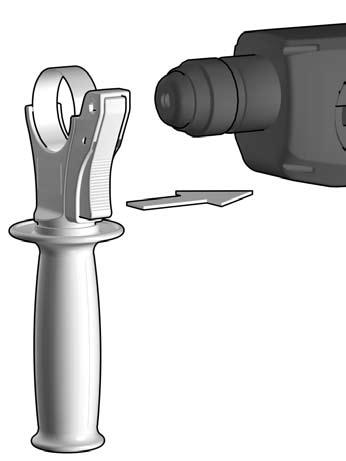

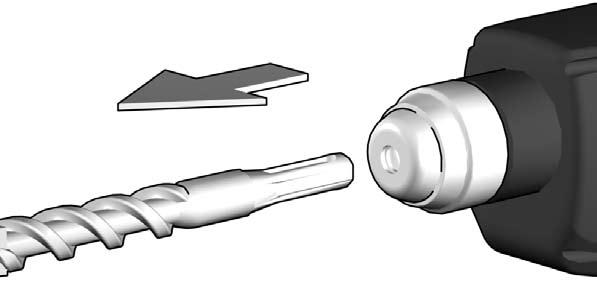

4 1 2 6

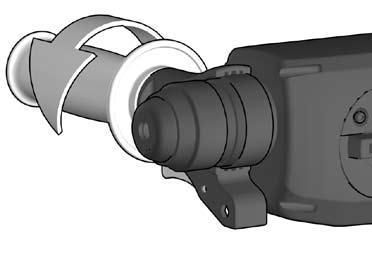

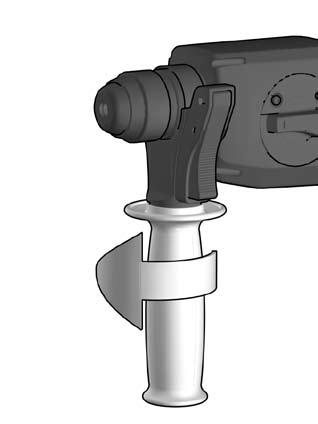

5

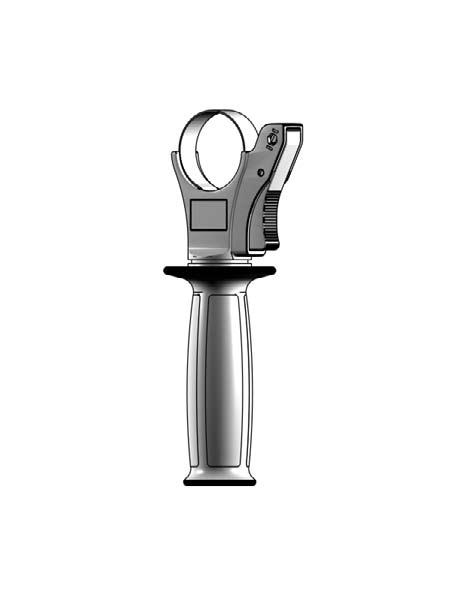

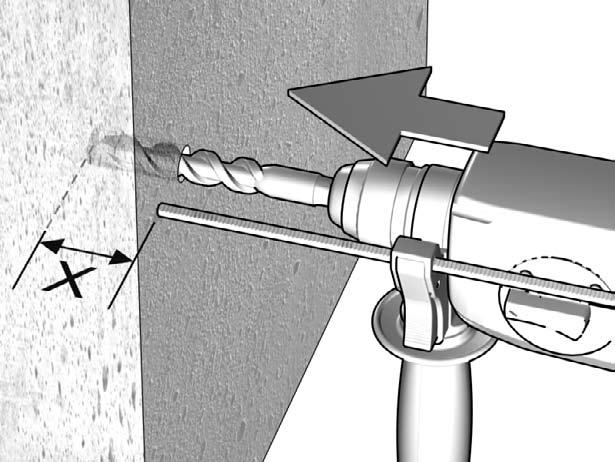

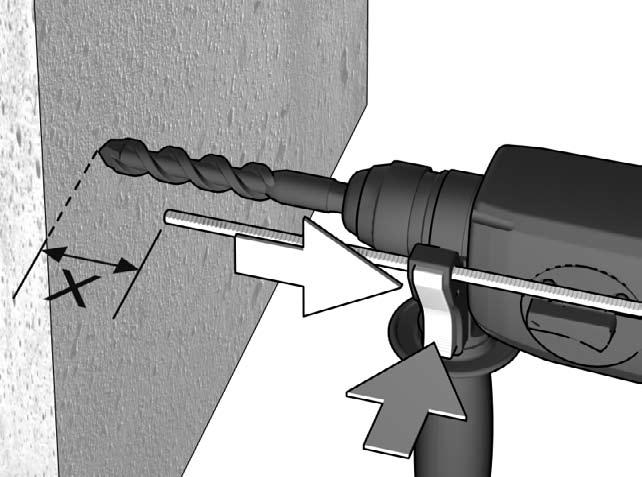

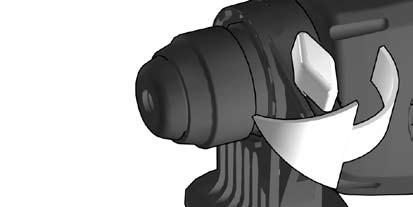

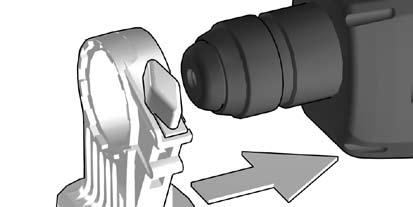

6 1 B 2 A 8

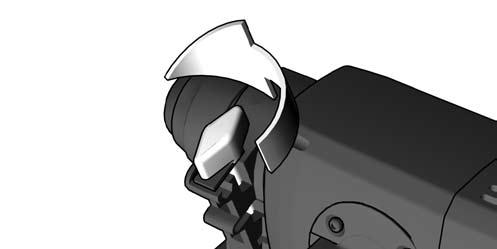

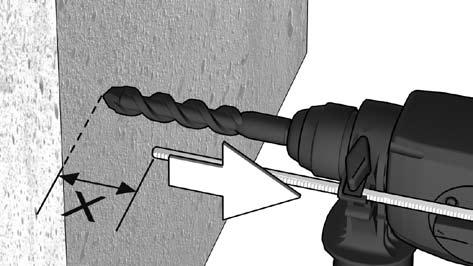

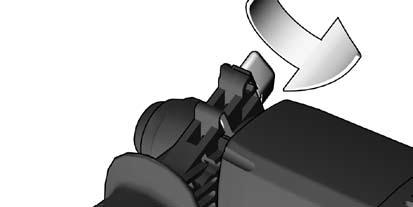

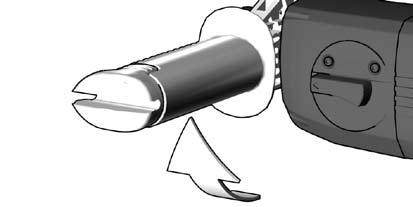

7

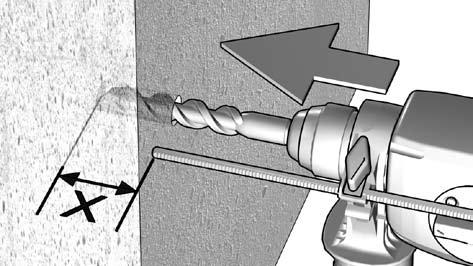

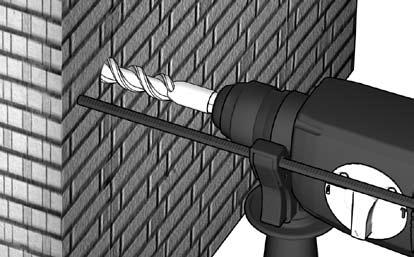

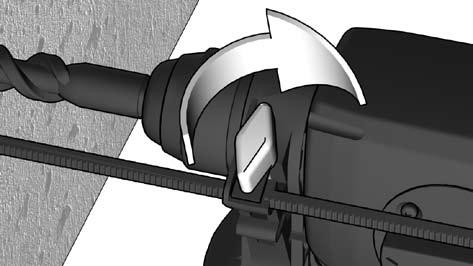

8

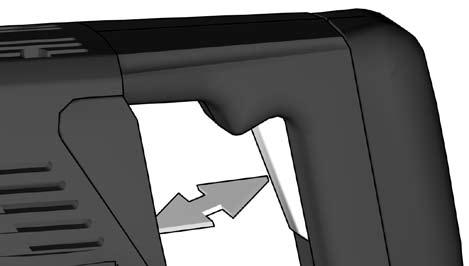

9 START STOP 11

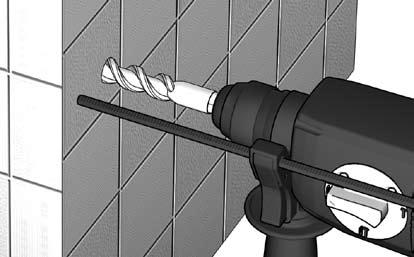

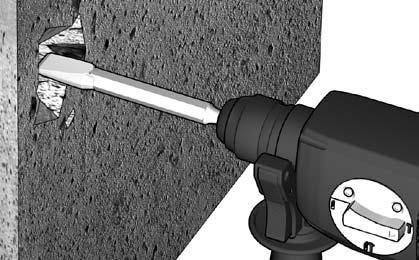

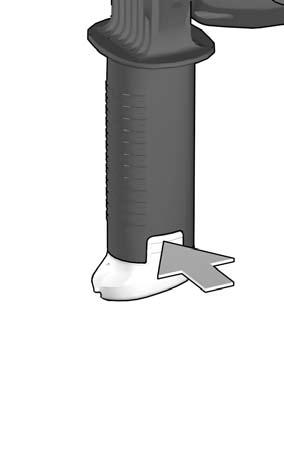

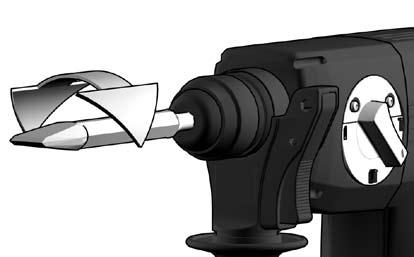

10 12

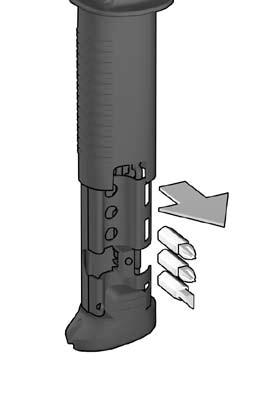

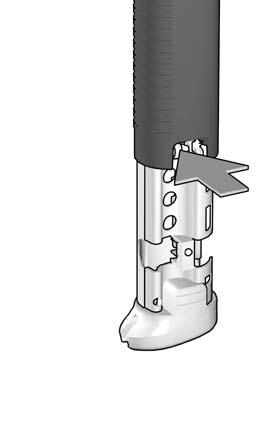

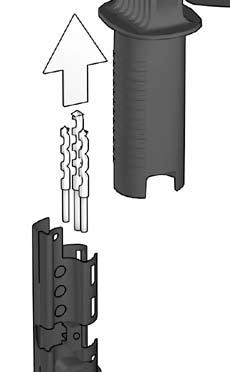

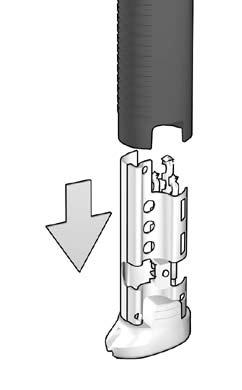

11

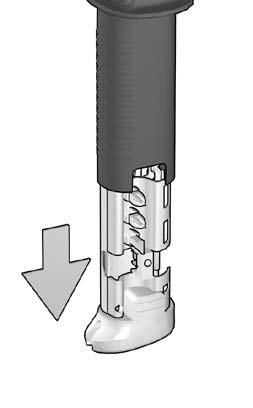

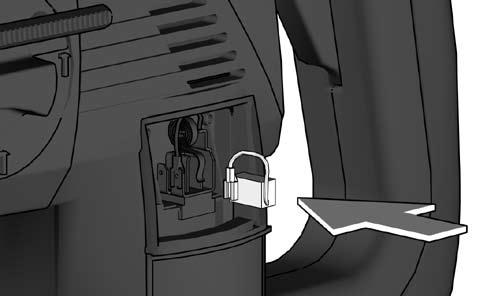

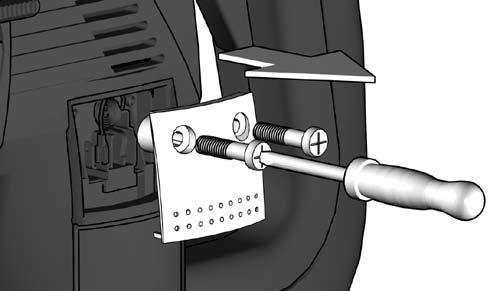

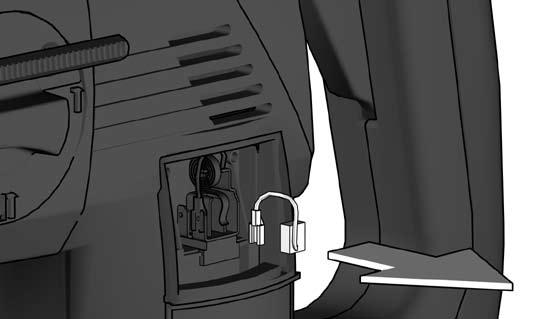

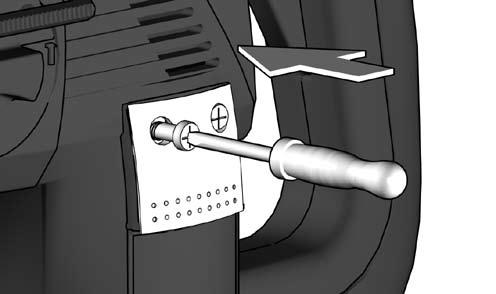

12 SERVICE

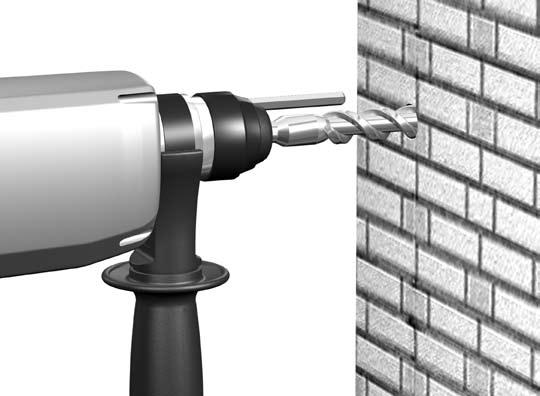

13 15

14 TECHNICAL DATA Nominal power output W Rated output W No-load speed min -1 Speed under load max min -1 Rate of percussion under load max min -1 Single impact strength ,4 J Drilling capacity in concrete mm Drilling capacity in steel mm Drilling capacity in wood mm Light core cutter in bricks and limestone mm Chuck neck diameter mm Weight without cable ,4 kg Typical weighted acceleration in the hand-arm area ,5 m/s 2 Typical A-weighted sound levels: Sound pressure level (K = 3 db(a)) db (A) Sound power level (K = 3 db(a)) db (A) Measured values determined according to EN SAFETY INSTRUCTIONS Please pay attention to the safety instructions in the attached leaflet! Wear ear protectors. Exposure to noise can cause hearing loss. Use auxiliary handles supplied with the tool. Loss of control can cause personal injury. Appliances used at many different locations including open air must be connected via a current surge preventing switch. Always wear goggles when using the machine. It is recommended to wear gloves, sturdy non slipping shoes and apron. Sawdust and splinters must not be removed while the machine is running. Always disconnect the plug from the socket before carrying out any work on the machine. Only plug-in when machine is switched off. Keep mains lead clear from working range of the machine. Always lead the cable away behind you. Do not use diamond core drills on hammer mode. When working in walls ceiling, or floor, take care to avoid electric cables and gas or waterpipes. Always switch off hammer action when using chuck adaptor. The dust that arises when working with this tool can be detrimental to health and therefore not reach the body. Wear a suitable dust protection mask. SPECIFIED CONDITIONS OF USE The rotary pneumatic hammer can be used for hammer drilling, chiselling in stone and drilling in wood, metal as well as plastic. Do not use this product in any other way as stated for normal use. MAINS CONNECTION Connect only to single-phase a.c. current and only to the system voltage indicated on the rating plate. It is also possible to connect to sockets without an earthing contact as the design conforms to safety class II. MAINTENANCE The ventilation slots of the machine must be kept clear at all times. Important note! If the carbon brushes are worn, in addition to exchanging the brushes the tool should be sent to aftersales service. This will ensure long service life and top performance. Use only Milwaukee accessories and Milwaukee spare parts. Should components need to be replaced which have not been described, please contact one of our Milwaukee service agents (see our list of guarantee/service addresses). If needed, an exploded view of the tool can be ordered. Please state the ten-digit No. as well as the machine type printed on the label and order the drawing at your local service agents or directly at: Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. SYMBOLS Always disconnect the plug from the socket before carrying out any work on the machine. Accessory - Not included in standard equipment, available as an accessory. EC-DECLARATION OF CONFORMITY We declare under our sole responsibility that this product is in conformity with the following standards or standardized documents. EN 60745, EN , EN , EN , EN , in accordance with the regulations 98/37/EC, 89/336/EEC ENGLISH 16

15 TECHNISCHE DATEN Nennaufnahmeleistung W Abgabeleistung W Leerlaufdrehzahl min -1 Lastdrehzahl max min -1 Lastschlagzahl max min -1 Einzelschlagenergie ,4 J Bohr-ø in Beton mm Bohr-ø in Stahl mm Bohr-ø in Holz mm Leichtbohrkrone in Ziegel und Kalksandstein mm Spannhals-ø mm Gewicht ohne Netzkabel ,4 kg Typisch bewertete Beschleunigung im Hand-Arm-Bereich ,5 m/s 2 Typische A-bewertete Schallpegel: Schalldruckpegel (K = 3 db(a)) db (A) Schalleistungspegel (K = 3 db(a)) db (A) Messwerte ermittelt entsprechend EN SPEZIELLE SICHERHEITSHINWEISE Sicherheitshinweise der beiliegenden Broschüre beachten! Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen. Steckdosen in Außenbereichen müssen mit Fehlerstrom- Schutzschaltern ausgerüstet sein. Das verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres Gerätes. Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze werden empfohlen. Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden. Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. Maschine nur ausgeschaltet an die Steckdose anschließen. Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführen. Bei Arbeiten mit Diamantbohrkronen Schlagwerk ausschalten. Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und Wasserleitungen achten. Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und sollte nicht in den Körper gelangen. Geeignete Staubschutzmaske tragen. BESTIMMUNGSGEMÄßE VERWENDUNG Der Bohrhammer ist universell einsetzbar zum Hammerbohren und Meißeln in Gestein und zum Bohren in Holz, Metall und Kunststoff. Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden. NETZANSCHLUSS Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluss ist auch an Steckdosen ohne Schutzkontakt möglich, da ein Aufbau der Schutzklasse II vorliegt. WARTUNG Stets die Lüftungsschlitze der Maschine sauber halten. Bei abgenutzten Kohlebürsten sollte zusätzlich zum Kohlebürstenwechsel ein Kundendienst in einer Servicewerkstatt durchgeführt werden. Dies erhöht die Lebensdauer der Maschine und garantiert eine ständige Betriebsbereitschaft. Nur Milwaukee Zubehör und Milwaukee Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer Milwaukee Kundendienststelle auswechseln lassen (Broschüre Garantie/ Kundendienstadressen beachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany angefordert werden. SYMBOLE Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. Zubehör - Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm. CE-KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 60745, EN , EN , EN , EN , gemäß den Bestimmungen der Richtlinien 98/37/EG, 89/336/EWG 17 DEUTSCH

16 CARACTÉRISTIQUES TECHNIQUES Puissance nominale de réception W Puissance utile W Régime à vide min -1 Vitesse en charge min -1 Perçage à percussion max min -1 Énergie de coup individuelle ,4 J ø de perçage dans le béton mm ø de perçage dans acier mm ø de perçage dans bois mm Couronne dentée à percussion pour briques et briques silico-calcaire mm ø du collier de serrage mm Poids sans câble de réseau ,4 kg Accélération type évaluée au niveau du bras et de la main ,5 m/s 2 Niveaux sonores type évalués Intensité de bruit (K = 3 db(a)) db (A) Niveau de bruit (K = 3 db(a)) db (A) Valeurs de mesures obtenues conformément à la norme européenne INSTRUCTIONS DE SÉCURITÉ Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint. Portez une protection acoustique. L influence du bruit peut provoquer la surdité. Utilisez les poignées supplémentaires livrées en même temps que l appareil. La perte de contrôle peut mener à des blessures. Les prises de courant se trouvant à l extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de votre installation électrique. Veuillez, d une part, en tenir compte lors de l utilisation de notre appareil et d autre part, en parler à votre électricien. Toujours porter des lunettes protectrices lorsqu on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés. Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Avant tous travaux sur la machine extraire la fiche de la prise de courant. Ne raccorder la machine au réseau que si l interrupteur est en position arrêt. Le câble d alimentation doit toujours se trouver en dehors du champ d action de la machine. Toujours maintenir le câble d alimentation à l arrière de la machine. Toujours déconnecter le mécanisme de percussion lorsqu on travaille avec la couronne de perçage diamantée. Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d eau. Couper toujours le mouvement de marteau en utilisant un adaptateur de mandrin. Les poussières qui sont dégagées pendant les travaux sont souvent nocives pour la santé et ne devraient pas pénétrer dans le corps. Porter un masque de protection approprié contre les poussières. UTILISATION CONFORME AUX PRESCRIPTIONS Le marteau pneumatique rotatif peut être utilisé de manière polyvalente pour le perçage à percussion et le burinage de la pierre, ainsi que pour le perçage du bois, du métal et du plastique. Comme déjà indiqué, cette machine n est conçue que pour une utilisation normale. DECLARATION CE DE CONFORMITÉ Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745, EN , EN , EN , EN , conforme aux reglementations 98/37/CE, 89/336/CEE BRANCHEMENT SECTEUR Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée. ENTRETIEN Tenir toujours propre les orifices de ventilation de la partie moteur. Attention! Lorsque les balais (charbons) sont usés, il est recommandé de faire effectuer, outre le changement des balais (charbons), une inspection dans une station de service après-vente. Ceci augmente la durée de vie de la machine et garantit un fonctionnement permanent de la machine. Utiliser uniquement les accessoires Milwaukee et les pièces détachées Milwaukee. Faire remplacer les composants dont le remplacement n a pas été décrit, par un des centres de service après-vente Milwaukee (observer la brochure avec les adresses de garantie et de service après-vente). Si besoin est, une vue éclatée de l appareil peut être fournie. S adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. SYMBOLES Avant tous travaux sur la machine extraire la fiche de la prise de courant. Accessoire - Ces pièces ne font pas partie de la livraison. Il s agit là de compléments proposés pour votre machine et énumérés dans le catalogue d accessoires. FRANÇAIS 18

17 DATI TECNIC Potenza assorbita nominale W Potenza erogata W Numero di giri a vuoto min -1 Numero di giri a carico, max min -1 Colpi percussione max min -1 Energia percussione unica ,4 J ø Foratura in calcestruzzo mm ø Foratura in acciaio mm ø Foratura in legno mm Corona a forare nel mattone e nell arenaria calcarea mm ø collarino di fissaggio mm Peso senza cavo di rete ,4 kg Accelerazione tipica valutata nell area mano-braccio ,5 m/s 2 Livello sonoro classe A tipico: Livello di rumorosità (K = 3 db(a)) db (A) Potenza della rumorosità (K = 3 db(a)) db (A) Valori misurati conformemente alla norma EN NORME DI SICUREZZA Si prega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino allegato. Indossare protezioni acustiche adeguate. L esposizione prolungata al rumore senza protezione può causare danni all udito. Utilizzare l utensile con la sua impugnatura supplementare. La perdita di controllo potrebbe causare danneggiamenti all utilizzatore. Gli apparecchi mobili usati all aperto devono essere collegati interponendo un interruttore di sicurezza per guasti di corrente. Durante l uso dell apparecchio utilizzare sempre gli occhiali di protezione. Inoltre si consiglia di usare sistemi di protezione per la respirazione e per l udito, oltre ai guanti di protezione. Non rimuovere trucioli o schegge mentre l utensile è in funzione. Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente. Inserire la spina solo con interruttore su posizione OFF. Tenere sempre lontano il cavo di collegamento dall area di lavoro dell attrezzo. Disattivare la percussione quando si lavora con corone a forare diamantate. Forando pareti, soffitti o pavimenti, si faccia attenzione ai cavi elettrici e alle condutture dell acqua e del gas. Se si utilizza l adattatore mandrino, disinserire il funzionamento a percussione La polvere che si produce durante il lavoro è spesso dannosa per la salute e non dovrebbe essere aspirata. Portare un adeguata mascherina protettiva. UTILIZZO CONFORME Il martello perforatore è utilizzabile universalmente per forare a percussione, per scalpellare la pietra e per forare legno, metallo e materiali sintetici. Utilizzare il prodotto solo per l uso per cui è previsto. DICHARAZIONE DI CONFORMITÀ CE Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alla seguenti normative e ai relativi documenti: EN 60745, EN , EN , EN , EN , in base alle prescrizioni delle direttive CE98/37, CEE 89/336 COLLEGAMENTO ALLA RETE Connettere solo corrente alternata mono fase e solo al sistema di voltaggio indicato sulla piastra. E possibile anche connettere la presa senza un contatto di messa a terra così come prevede lo schema conforme alla norme di sicurezza di classe II. MANUTENZIONE Tener sempre ben pulite le fessure di ventilazione dell apparecchio. Informacione importante! Nel caso che il carboncino si sia consumato oltre il limite di sostituzione è necessario portare l apparecchio ad un centro di assestenza, onde garantite la massima affidabilità ed efficenza dello stesso. Usare solo accessori Milwaukee e pezzi di ricambio Milwaukee. Gruppi costruttivi la cui sostituzione non è stata descritta, devono essere fatti cambiare da un punto di servizio di assistenza tecnica al cliente Milwaukee (vedi depliant garanzia/indirizzi assistenza tecnica ai clienti). In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. SIMBOLI Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente. Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio. 19 ITALIANO

18 DATOS TÉCNICOS Potencia de salida nominal W potencia entregada W Velocidad en vacío min -1 Velocidades en carga max min -1 Frecuencia de impactos bajo carga min -1 Fuerza de impacto individual ,4 J Diámetro de taladrado en hormigón mm Diámetro de taladrado en acero mm Diámetro de taladrado en madera mm Diámetro de broca de corona ligera en mampostería/ ladrillo mm Diámetro de cuello de amarre mm Peso sin cable ,4 kg Aceleración compensada en el sector mano y brazo ,5 m/s 2 Niveles acústicos típicos compensados A: Presión acústica (K = 3 db(a)) db (A) Resonancia acústica (K = 3 db(a)) db (A) Determinación de los valores de medición según norma EN INSTRUCCIONES DE SEGURIDAD Preste atención a las instrucciones de seguridad del libro adjunto. Utilice protección auditiva! La exposición a niveles de ruido excesivos puede causar pérdida de audición Utilice las empuñaduras auxiliares suministradas con la herramienta! La pérdida de control de la herramienta puede causar accidentes Conecte siempre la máquina a una red protegida por interruptor diferencial y magnetotérmico, para su seguridad personal, según normas establecidas para instalaciones eléctricas de baja tensión. Para trabajar con la máquina, utilizar siempre gafas de protección,guantes, calzado de seguridad antideslizante, así como es recomendable usar protectores auditivos. Nunca se debe intentar limpiar el polvo o viruta procedente del taladrado con la máquina en funcionamiento. Desconecte siempre el enchufe antes de llevar a cabo cualquier trabajo en la máquina. Enchufar la máquina a la red solamente en posición desconectada. Mantener siempre el cable separado del radio de acción de la máquina. No usar brocas huecas de diamante con la percusión aplicada. Para trabajar en paredes, techo o suelo, tenga cuidado para evitar los cables eléctricos y tuberías de gas o agua. Desconecte siempre la acción de percusión cuando use un adaptador de portabrocas. El polvo que se produce durante estos trabajos puede ser nocivo a la salud; es por ello es aconsejable que no penetre al cuerpo. Utilice por ello una máscara protectora contra polvo. APLICACIÓN DE ACUERDO A LA FINALIDAD El martillo electroneumático se puede usar universalmente para taladrado a percusión y cincelado en piedra, así como para taladrar madera, metal y plástico. No utilice este producto para ninguna otra aplicación que no sea su uso normal. DECLARACION DE CONFORMIDAD CE Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes. EN 60745, EN , EN , EN , EN , de acuerdo con las regulaciones 98/37/CE, 89/336/CE CONEXIÓN ELÉCTRICA Conectar solamente a corriente AC monofásica y sólo al voltaje indicado en la placa de características. También es posible la conexión a enchufes sin toma a tierra, dado que es conforme a la Clase de Seguridad II MANTENIMIENTO Las ranuras de ventilación de la máquina deben estar despejadas en todo momento. Cuando el martillo ha gastado las escobillas nunca se deberán sustituir!: el martillo deberá ser enviado a un servicio técnico oficial para effectuarle un mantenimiento de servicio. De esta única manera queda garantizado el perfecto funcionamiento y duración de la máquina. Utilice solamente accesorios y repuestos Milwaukee. En caso de necesitar reemplazar componentes no descritos, contacte con cualquiera de nuestras estaciones de servicio Milwaukee (consultar lista de servicio técnicos) En caso necesario, puede solicitar un despiece de la herramienta. Por favor indique el número de impreso de diez dígitos que hay en la etiqueta y pida el despiece a la siguiente dirección: Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. SÍMBOLOS Desconecte siempre el enchufe antes de llevar a cabo cualquier trabajo en la máquina. Accessorio - No incluido en el equipo estándar, disponible en la gama de accesorios. ESPAÑOL 20

19 CARACTERÍSTICAS TÉCNICAS Potência absorvida nominal W Potência de saída W Nº de rotações em vazio min -1 Velocidade de rotação máxima em carga min -1 Frequência de percussão em carga min -1 Força da pancada ,4 J ø de furo em betão mm ø de furo em aço mm ø de furo em madeira mm Coroas dentadas em tijolo e calcário mm ø da gola de aperto mm Peso sem cabo de ligação à rede ,4 kg Acelerações típicas avaliadas na área da mão/braço ,5 m/s 2 Valores típicos e ponderados pela escala A para o ruído: Nível da pressão de ruído (K = 3 db(a)) db (A) Nível da poténcia de ruído (K = 3 db(a)) db (A) Valores de medida de acordo com EN INSTRUÇÕES DE SEGURANÇA Observar as instruções de segurança na folha! Sempre use a protecção dos ouvidos. A influência de ruídos pode causar surdez. Sempre use os punhos adicionais fornecidos com o aparelho. A perda de controlo pode causar feridas. Aparelhos não estacionários, utilizados ao ar livre, devem ser protegidos por um disjuntor de corrente de defeito. Usar sempre óculos de protecção ao trabalhar com a máquina. Recomenda-se a utilização de luvas de protecção, protectores para os ouvidos e máscara anti-poeiras. Não remover aparas ou lascas enquanto a máquina trabalha. Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada. Ao ligar à rede, a máquina deve estar desligada. Manter sempre o cabo de ligação fora da zona de acção da máquina. Ao trabalhar com brocas de coroa diamantadas desligar o mecanismo de percussão. Ao trabalhar em paredes, tectos e soalhos prestar atenção a que não sejam atingidos cabos eléctricos e canalizações de gás e água. Ao utilizar o adaptor de bucha, desligar sempre a percussão. O pó que resulta ao trabalhar pode ser nocivo para a saúde, por isso não devendo penetrar no corpo. Use uma máscara de protecção contra pó apropriada. UTILIZAÇÃO AUTORIZADA O martelo electro-pneumático tem aplicação universal para trabalhos de furar com percussão, trabalhos com ponteira em pedra furar madeira, metais e plásticos. Não use este produto de outra maneira sem ser a normal para o qual foi concebido. LIGAÇÃO À REDE Só conectar à corrente alternada monofásica e só à tensão de rede indicada na placa de potência. A conexão às tomadas de rede sem contacto de segurana também é possível, pois trata-se duma construção da classe de protecção II. MANUTENÇÃO Através dos rasgos de ventilação podem soprar-se com ar comprimido os depósitos de poeira no motor. Se as escovas de carvão estão gastas, adicionalmente á mudança das mesmas e ferramenta deve ser submetida a assistência. Isto irá assegurar longo tempo de vida útil bem como constante prontidão da máquina para o trabalho. Utilizar apenas acessórios Milwaukee e peças sobresselentes Milwaukee. Os componentes cuja substituição não esteja descrita devem ser substituídos num serviço de assistência técnica Milwaukee (consultar a brochura relativa à garantia/moradas dos serviços de assistência técnica). A pedido e mediante indicação da referência de dez números que consta da chapa de características da máquina, pode requerer-se um desenho explosivo da ferramenta eléctrica a: Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. SYMBOLE Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada. Acessório - Não incluído no eqipamento normal, disponível como acessório. DECLARAÇÃO DE CONFORMIDADE CE Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: EN 60745, EN , EN , EN , EN , conforme as disposições das directivas 98/37/CE, 89/336/CEE 21 PORTUGUES

20 TECHNISCHE GEGEVENS Nominaal afgegeven vermogen W Afgegeven vermogen W Onbelast toerental min -1 Belast toerental min -1 Aantal slagen belast max min -1 Slagkracht ,4 J Boor-ø in beton mm Boor-ø in staal mm Boor-ø in hout mm Slagboorkroon voor tegel en kalkzandsteen mm Spanhals-ø mm Gewicht, zonder snoer ,4 kg Karakteristiek gemeten versnelling in hand-armbereik ,5 m/s 2 Karakteristiek A-gewogen geluidsniveau: Geluidsdrukniveau (K = 3 db(a)) db (A) Geluidsvermogenniveau (K = 3 db(a)) db (A) Meetwaarden vastgesteld volgens EN VEILIGHEIDSADVIEZEN Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! Draag oorbeschermers. Blootstelling aan geluid kan het gehoor beschadigen. Gebruik de bij de machine geleverde zijhandgreep. Verlies aan controle kan tot persoonlijk letsel leiden. Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar aangesloten worden. Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. Spanen of splinters mogen bij draaiende machine niet worden verwijderd. Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Machine alleen uitgeschakeld aan het net aansluiten. Snoer altijd buiten werkbereik van de machine houden. Bij het boren met diamant boorkronen het slagwerk uitschakelen. Bij het werken in wanden, plafonds of vloeren oppassen voor elektriciteitsdraden, gas- of waterleidingen. Bij toepassing van de boorhouderadaptor de hamerboorfunktie altijd uitschakelen. Het gedurende het werken vrijkomende stof is doorgaans schadelijk voor de gezondheid en mag niet met het lichaam in aanraking komen. Draag derhalve een geschikt stofbescermingsmasker. VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM De boorhamer is universeel inzetbaar voor hamerboren en beitelen in steen en voor boren in hout, metaal en kunststof. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. NETAANSLUITING Uitsluitend op éénfase-wisselstroom en uitsluitend op de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook mogelijk op een stekerdoos zonder aardcontact mogelijk, omdat het is ontwerpen volgens veiligheidsklasse II. ONDERHOUD Altijd de luchtspleten van de machine schoonhouden. Belangrijke tip! Versleten koolborstels tijdig door een service-werkplaats laten vervangen. Dit verhoogt de levensduur van de machine en garandeert dat de machine altijd direkt klaar is voor gebruik. Gebruik uitsluitend Milwaukee toebehoren en onderdelen. Indien componenten die moeten worden vervangen niet zijn beschreven, neem dan contact op met een officieel Milwaukee servicecentrum (zie onze lijst met servicecentra). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. SYMBOLEN Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Toebehoren - Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma. EC - VERKLARING VAN OVEREENSTEMMING Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 60745, EN , EN , EN , EN , overeenkomstig de bepalingen van de richtlijnen 98/37/EG, 89/336/EEG NEDERLANDS 22

21 TEKNISKE DATA Nominel optagen effekt W Afgiven effekt W Omdrejningstal, ubelastet min -1 Omdrejningstal max., belastet min -1 Slagantal belastet min -1 Enkeltslagsenergi ,4 J Bor-ø i beton mm Bor-ø i stål mm Bor-ø i træ mm Letborekrone i tegl og kalksandsten mm Halsdiameter mm Vægt uden netledning ,4 kg Typisk vægtet acceleration for hænder/arme ,5 m/s 2 Typisk A-vægtede lydtryksniveau: Lydtrykniveau (K = 3 db(a)) db (A) Lydeffekt niveau (K = 3 db(a)) db (A) Måleværdier beregnes iht. EN SIKKERHEDSHENVISNINGER Følg sikkerhedsforskrifterne i vedlagte brochure! Bær høreværn. Støjpåvirkning kan bevirke tab af hørelse. Brug de ekstra håndtag, som følger med apparatet. Hvis kontrollen mistes, kan det medføre personskade. Stikdåser udendørs skal være forsynet med fejlstrømssikringskontakter. Det forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, når De bruger vores maskiner. Når der arbejdes med maskinen, skal man have beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko, høreværn og forklæde anbefales. Spåner eller splinter må ikke fjernes, medens maskinen kører. Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Maskinen sluttes kun udkoblet til stikdåsen. Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsområde. Kablet ledes altid bort bag om maskinen. Slagfrakobling ved arbejde med diamantborekroner. Ved arbejdeboring i væg, loft eller gulv skal man passe på elektriske kabler, gas- og vandledninger. Ved brug af borespindel frakobles hammerfunktion altid. Støv, som opstår under arbejdet, er ofte sundhedsfarligt og bør ikke trænge ind i kroppen. Benyt egnet åndedrætsværn. TILTÆNKT FORMÅL Borehammeren kan bruges universelt til hammerboring og mejsling i sten og til boring i træ, metal og kunststof. Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet. NETTILSLUTNING Tilslutning må kun foretages til enfaset vekselstrøm og kun til en netspænding, som er i overensstemmelse med angivelsen på mærkepladen. Tilslutning kan også ske til stikdåser uden beskyttelseskontakt, da kapslingsklasse II foreligger. VEDLIGEHOLDELSE Hold altid maskinens ventilationsåbninger rene. I forbindelse med udskiftning af nedslidte kul anbefales det, at maskinen indsendes til et autoriseret serviceværksted for almindelig service-check. Det giver optimal sikkerhed for altid funktionsdygtig maskine og lang levetid. Brug kun Milwaukee-tilbehør og Milwaukee-reservedele. Komponenter, hvor udskiftningsproceduren ikke er beskrevet, skal skiftes ud hos et Milwaukee-servicested (se brochure garanti/kundeserviceadresser). Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. SYMBOLER Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Tilbehør - Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. CE-KONFORMITETSERKLÆRING Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende normer eller norma-tive dokumenter. EN 60745, EN , EN , EN , EN , i henhold til bestemmelserne i direktiverne 98/37/EF, 89/336/EØF 23 DANSK

22 TEKNISKE DATA Nominell inngangseffekt W Avgitt effekt W Tomgangsturtall min -1 Lastturtall maks min -1 Lastslagtall maks min -1 Enkeltslagenergi ,4 J Bor-ø i betong mm Bor-ø i stål mm Bor-ø i treverk mm Lettborkrone i tegl og kalksandstein mm Spennhals-ø mm Vekt uten nettkabel ,4 kg Typisk vurdert akselerering i hånd-arm-område ,5 m/s 2 Typisk A-vurdert lydnivå: Lydtrykknivå (K = 3 db(a)) db (A) Lydeffektnivå (K = 3 db(a)) db (A) Måleverdier fastslått i samsvar med EN SPESIELLE SIKKERHETSHENVISNINGER Følg sikkerhetshenvisningene i vedlagte brosjyre! Bruk hørselsvern. Støy kan føre til tap av hørselen Bruk de med apparatet medleverte tileggshandtak. Tap av kontrollen kan føre til skader. Stikkontakter utendørs må være utstyrt med feilstrømsikkerhetsbryter. Dette forlanges av installasjonsforskriften for elektroanlegg. Vennligst følg dette når du bruker vårt apparat. Bruk alltid vernebrille når du arbeider med maskinen. Det anbefales å bruke arbeidshansker, faste og sklisikre sko og forkle. Spon eller fliser må ikke fjernes mens maskinen er i gang. Trekk støpslet ut av stikkontakten før du begynner arbeider på maskinen. Maskinen må være slått av når den koples til stikkontakten. Hold ledningen alltid vekk fra maskinens virkeområde. Før ledningen alltid bakover fra maskinen. Kople ut slagverket når du arbeider med diamantborkroner. Pass på kabler, gass- og vannledninger når du arbeider i vegger, tak eller gulv. Støvet som oppstår ved arbeidet er ofte helsefarlig og skal ikke komme i kontakt med kroppen. Bruk derfor vernemaske som er egnet for støv. FORMÅLSMESSIG BRUK Borhammeren kan brukes universelt til hammerboring og meisling i steinarter og til boring i treverk, metall og plast. Dette apparatet må kun brukes til de oppgitte formål. CE-SAMSVARSERKLÆRING Vi erklærer på eget ansvar at dette produktet stemmer overens med de følgende normer eller normative dokumenter. EN 60745, EN , EN , EN , EN , i henhold til bestemmelsene i direktivene 98/37/EF, 89/336/EØF NETTILKOPLING Skal bare tilsluttes enfasevekselstrøm og bare til den på skiltet angitte nettspenning. Tilslutning til stikkontakter uten jordet kontakt er mulig fordi beskyttelse beskyttelsesklasse II er forhanden. VEDLIKEHOLD Hold alltid lufteåpningene på maskinen rene. Når kullbørstene er slitte bør det i tillegg til at disse skiftes ut gjennomføres en servide i et serviceverksted. Dette forlenger maskinens levetid og garanterer en stadig driftsberedskap. Bruk kun Milwaukee tilbehør og Milwaukee reservedeler. Komponenter der utskiftning ikke er beskrevet skal skiftes ut hos Milwaukee kundeservice (se brosjyre garanti/ kundeserviceadresser). Ved behov kan du be om en eksplosjonstegning av apparatet hos din kundeservice eller direkte hos Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. Oppgi maskintype og det tisifrete nummeret på typeskiltet. SYMBOLER Trekk støpslet ut av stikkontakten før du begynner arbeider på maskinen. Tilbehør - inngår ikke i leveransen, anbefalt komplettering fra tilbehørsprogrammet. NORSK 24

23 TEKNISKA DATA Nominell upptagen effekt W Uteffekt W Obelastat varvtal min -1 Belastat varvtal min -1 Belastat slagtal max min -1 Slageffekt ,4 J Borrdiam. in betong mm Borrdiam. in stål mm Borrdiam. in trä mm Borrkrona i tegel och kalksten mm Maskinhals diam mm Vikt utan nätkabel ,4 kg Typiskt värderad acceleration i hand-arm-området ,5 m/s 2 Typisk A-värderad ljudnivå: Ljudtrycksnivå (K = 3 db(a)) db (A) Ljudeffektsnivå (K = 3 db(a)) db (A) Mätvärdena har tagits fram baserande på EN SÄKERHETSUTRUSTNING Beakta säkerhetsanvisningarna i bifogat informationsblad. Bär hörselskydd. Bullerbelastning kan orsaka hörselskador. Använd de extrahandtag som levereras tillsammans med maskinen. Förlust av kontrollen kan leda till personskador. Anslut alltid verktyget till jordat eluttag vid användning utomhus. Använd alltid skyddsglasögon, skyddshandskar och hörselskydd. Avlägsna aldrig spån eller flisor när maskinen är igång. Drag alltid ur kontakten när du utför arbeten på maskinen. Maskinen skall vara frånkopplad innan den anslutes till väggurtag. Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln bakåt i förhållande till arbetsriktningen. Stäng av slagfunktionen vid arbeten med diamantborrkrona. Vid arbetenborrning i vägg, tak eller golv, var alltid observant på befintliga el-, gas- eller vattenledningar. Koppla alltid bort slagfunktionen när chuckadapter används. Det damm som bildas under arbetets gång är ofta hälsofarligt och det ska inte komma in i kroppen. Bär därför lämplig skyddsmask. ANVÄND MASKINEN ENLIGT ANVISNINGARNA Borrhammaren användes universellt till hammarborrning och mejsling i sten, samt borra i trä, metall och plast. Maskinen får endast användas för angiven tillämpning. NÄTANSLUTNING Får endast anslutas till 1-fas växelström och till den spänning som anges på dataskylten. Anslutning kan även ske till eluttag utan skyddskontakt, eftersom konstruktionen motsvarar skyddsklass II. SKÖTSEL Se till att motorhöljets luftslitsar är rena. Viktig! I samband med kolbyten är en översyn på serviceverkstad att rekommendera. Detta för att höja maskinens livslängd och garantera ytterligare driftssäkerhet. Använd endast Milwaukee-tillbehör och Milwaukeereservdelar. Komponenter, för vilka inget byte beskrivs, skall bytas ut hos Milwaukee-kundtjänst (se broschyren garanti-/ kundtjänstadresser). Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. SYMBOLER Drag alltid ur kontakten när du utför arbeten på maskinen. Tillbehör - Ingår ej i leveransomfånget, erhålles som tillbehör. CE-FÖRSÄKRAN Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument EN 60745, EN , EN , EN , EN , enl. bestämmelser och riktlinjerna 98/37/EG, 89/336/EWG 25 SVENSKA

24 TEKNISET ARVOT Nimellinen teho W Antoteho W Kuormittamaton kierrosluku min -1 Kuormitettu kierrosluku maks min -1 Kuormitettu iskutaajuus maks min -1 Yksittäisen iksun voima ,4 J Poran ø betoniin mm Poran ø teräkseen mm Poran ø puuhun mm Kevytporan kärki tiilikiveen ja kalkkihiekkakiveen mm Kiinnityskaulan ø mm Paino ilman verkkojohtoa ,4 kg Tyypillisesti arvioitu kiihtyvyys käsi-käsivarsi-alueelle ,5 m/s 2 Tyypillinen A-arvioitu äänitaso: Melutaso (K = 3 db(a)) db (A) Äänenvoimakkuus (K = 3 db(a)) db (A) Mitta-arvot määritetty EN mukaan. TURVALLISUUSOHJEET Huomioi punaiselle paperille painetut turvaohjeet! Käytä korvasuojia. Altistuminen melulle voi vahingoittaa kuuloa. Käytä koneen mukana toimitettua apukahvaa. Koneen hallinnan menetys saattaa aiheuttaa henkivahinkoja. Ulkokäytössä olevat pistorasiat on varustettava vikavirtasuojakytkimillä sähkölaitteistosi asennusmääräyksen mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa. Käytä laitteella työskennellessäsi aina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainten ja suojaesiliinan käyttöä suositellaan. Lastuja tai puruja ei saa poistaa koneen käydessä. Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon. Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina taaksesi. Pysäytä iskulaite timanttiporan kärjillä työskenneltäessä. Varo seinään, kattoon tai lattiaan porattaessa osumasta sähköjohtoon, kaasu- ja vesijohtoihin. Sulje aina vasaratoiminta pois, käyttäessäsi istukanpidintä. Koneen käytöstä aiheutuva pöly ja jäte voi olla haitallista terveydelle eikä sen vuoksi tulisi päästä kosketukseen ihon kanssa. Koneella työskennellessä on käytettävä sopivaa suojainta. TARKOITUKSENMUKAINEN KÄYTTÖ Pyörivä, pneumaattinen vasara soveltuu yleensä kiven iskuporaukseen ja talttaukseen sekä poraukseen puuhun, metalliin ja muoviin. Äla käytä tuotettaa ohjeiden vastaisesti. VERKKOLIITÄNTÄ Yhdistä ainoastaan tasavirtalähteeseen, jonka volttimäärä on sama kuin levyssä ilmoitettu. Myös liittäminen maadoittamattomiin pistokkeisiin on mahdollista, sillä muotoilu on yhdenmukainen turvallisuusluokan II kanssa. HUOLTO Pidä moottorin ilmanottoaukot puhtaina. Hiiltenvaihdon lisäksi jotkut muutkin huoltotoimenpiteet saattavat olla tarpeen. Koneen pitkän kestoiän ja luotettavan toimintavalmiuden turvaamiseksi, suosittelemme näissä tapauksissa kääntymistä valtuutetun huoltokorjaamon puoleen. Käytä ainoastaan Milwaukee lisätarvikkeita ja Milwaukee varaosia. Mikäli jokin komponentti, jota ei ole kuvailtu, tarvitsee vaihtoa ota yhteys johonkin Milwaukee palvelupisteistä (kts. listamme takuuhuoltoliikkeiden/ palvelupisteiden osoitteista) Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: Milwaukee Electric Tool, Max-Eyth-Straße 10, D Winnenden, Germany. SYMBOLIT Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Lisälaite - Ei sisälly vakiovarustukseen, saatavana lisätervikkeena. TODISTUS CE-STANDARDINMUKAISUUDESTA Todistamme täten ja vastaamme yksin siitä, että tämä tuote on allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen. EN 60745, EN , EN , EN , EN , seuraavien sääntöjen mukaisesti: 98/37/EY, 89/336/ETY SUOMI 26
