1 Zkonstruováno pro výuku Komplexní nabídka průmyslových strojů, zařízení a výukových programů pro zatraktivnění strojírenských oborů při náboru žáků základních škol a zvýšení kvalifikace absolventů. Univerzální hrotové a ruční/cnc (mechatronické) soustruhy CNC soustruhy a soustružnická centra CNC soustruhy a soustružnická centra Frézovací, vrtací, vyvrtávací a závitovací vertikální a horizontální centra Svislé stolové a konzolové frézky, sloupové, stojanové a radiální vrtačky, rovinné brusky CNC vertikální frézovací centra Digitální odměřování polohy Odlučovače olejové mlhy a aerosolu CONSORTA Praha s. r. o. Poděbradská 12, Praha 9 tel , consorta@consorta.cz

2 Komplexní nabídka pro školy CONSORTA Praha s.r.o. svou nabídkou pokrývá potřeby technických škol pro kvalitní a moderní výuku Konvenční stroje - soustruhy, brusky, frézky, vrtačky Digitální odměřování pro konvenční stroje Mechatronické (ručně/cnc) ovládané stroje Číslicově řízené (CNC) stroje Dialogové programování Programování v ISO kódech CAD/CAM systémy - tvorba programu v PC Ekologie - ochrana životního a prac. prostředí - odlučovače aerosolu a olejové mlhoviny Fanuc - výukové systémy programování Dotace a dotační management. Zajistíme kompletní administraci potřebnou pro čerpání dotace. Od přípravy žádosti až po úspěšné ukončení projektu

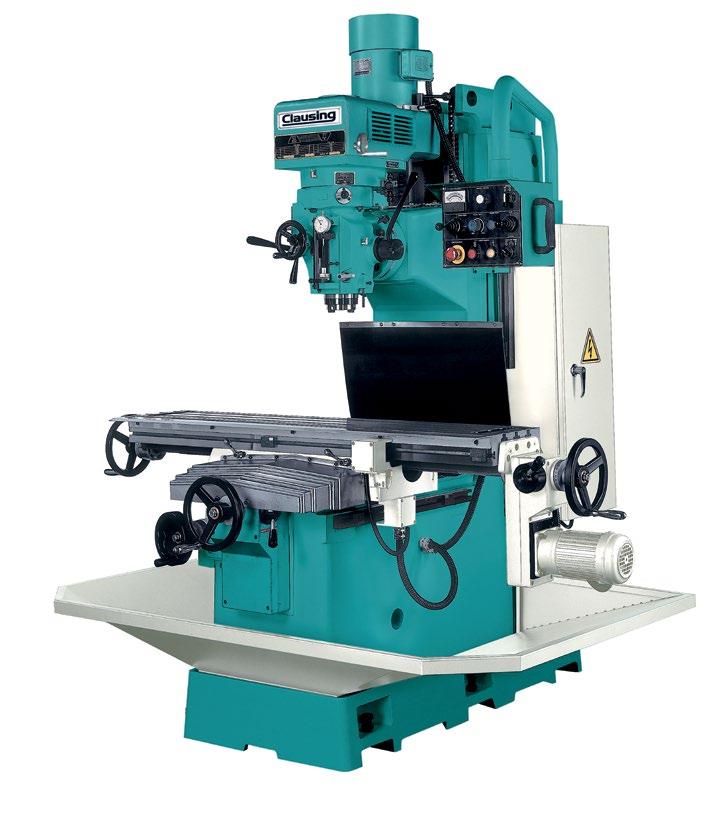

3 Svislé stolové a konzolové frézky Frézky Clausing jsou výkonné, spolehlivé, mimořádně přesné a všestranné stroje. Vyráběné z litiny s vysokou pevností mohou být používány pro kusovou výrobu stejně jako pro výrobu malých až středních sérií. Díky tomu jsou ideálními stroji pro výrobní, opravárenské dílny a technické školy. Vlastnosti: odlitky z meehanitu pro vyšší tuhost a odolnost proti opotřebení, kalené a broušené vřeteno a plocha stolu, ložiska nejvyšší kvality a další výbava jsou použity pro dosažení optimálního výkonu stroje. Konzolové frézky Rozměry stolu Podélný zdvih X Příčný zdvih Y Zdvih konzoly Zdvih smykadla Motor vřetena Frézka 2VS mm 890 mm 360 mm 355 mm 470 mm 2,25 kw Souvisle proměnné otáčky vřetena ot.min -1 Kužel hlavního vřetena R8 nebo ISO30-2 -

4 Sloupové a stojanové vrtačky Sloupová vrtačka EKL25/EKM25 je výkonný univerzální stroj s jednoduchým ovládáním a ručním posuvem pro průmyslové použití. Pohon řemenem nebo ozubenými koly Sloupové vrtačky také ve stolním provedení Sloupová vrtačka ve stolním provedení s řemenovým pohonem Clausing EKL25/EKM25 Max. Ø vrtání do oceli/litiny 25 mm/ 30 mm Max. velikost závitu do oceli/litiny M18/ M22 Kužel vřetena Morse 3 Průměr pinoly 62 mm Posuv vřetena (hloubka vrtání) 120 mm Výkon hlavního motoru 0,56 / 0,82 kw Rozsah otáček ot.min -1 Vzdálenost od vřetena ke stolu - EKL25 Vzdálenost od vřetena ke stolu - EKM mm mm Radiální vrtačky Převody pro vysoké otáčky vyrobené z chromniklové oceli, které jsou pro zvýšení trvanlivosti zušlechtěny a broušeny. Vysoce kvalitní odlitek ramena s tepelně upravenými a broušenými vedeními pro plynulé a přesné najíždění vřeteníku. Výkonný motor pohonu vřetena pro vysoká zatížení v jakýchkoli pracovních podmínkách. Instalovaný vyvažovací mechanismus vřetena zvyšuje životnost pružiny. Radiální vrtačka Clausing CLC1250H Vrtání do oceli/litiny 50 mm/ 60 mm Závitování do oceli/litiny 40 mm/ 50 mm Kužel vřetena Morse 5 Průměr pinoly 80 mm Zdvih vřetena 270 mm Otáčky vřetena ot.min -1 Motor pohonu vřetena 3,8 kw - 3 -

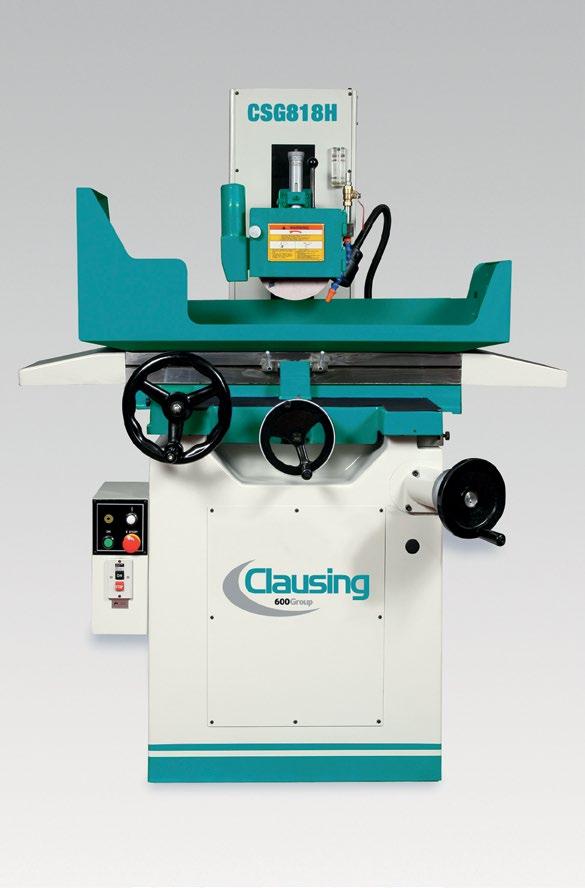

5 Přesné rovinné brusky s vysokým výkonem Stroje jsou tvořeny z vysoce kvalitních odlitků, se silnými stěnami a zesílenými žebry pro dosažení vynikající tuhosti a tlumení. Automatický systém mazání, dodávaný jako standard, zajišťuje dostatečné mazání vodících šroubů a vedení pro prodloužení životnosti stroje. Hydraulické rovinné brusky Přesná bruska na plocho Velikost stolu Max. délka broušení v podélném směru Max. šířka broušení v příčném směru Clausing CSG3A mm 480 mm 178 mm Otáčky ot.min -1 Pohon brousícího vřetena 1,47 kw Digitální odměřování polohy Modernizované stávající ručně ovládané stroje jsou pro nové žáky ZŠ při náboru atraktivní! Dosáhnete s nimi vyšší kvalifikace Vašich absolventů! 10 LET ZÁRUKA NA STUPNICE 5 LET ZÁRUKA NA OSTATNÍ DÍLY Přesnost odměřování na každý metr ±5 nebo ±10 µm Rozlišení 1, 2, 5, 10 µm nebo 5, 10, 20, 50 µm Nevyžaduje žádné pravidelné čištění nebo údržbu Stupeň krytí IP 67 Pořízením získáte: Vymezení nepřesnosti posuvových šroubů a matic u starších strojů. Hermeticky uzavřený systém ocelového pravítka a snímače odolný proti ocelovým třískám, litinovému i grafitovému prachu, chladicí kapalině, oleji, brusivu a dielektriku - krytí IP

6 Soustruhy Colchester a Harrisson Soustruhy celosvětově proslulé svou kvalitou a spolehlivostí s více než 100 letou výrobní zkušeností. Produkty značky 600 Group určené pro výuku můžeme najít ve většině školících zařízeních po celém světě. Charakteristické rysy Ergonomická konstrukce, jednoduchá obsluha Nízká hlučnost Kalená přesně broušená ozubená kola pro hladký přenos výkonu Zkonstruováno v nástrojařské přesnosti (DIN8605) Přesný chod vřetene na vysoce přesných kuželíkových ložiskách Indukčně kalené a broušené čelo vřetena pro přesné usazení sklíčidla Extra široké indukčně kalené a v plném profilu broušené vodící plochy lože Materiál vodících ploch s nízkým třením pro dlouhou životnost lože Centrální vstřikovací mazání saní a vodícího šroubu Soustruhy splňují a převyšují všechny mezinárodní bezpečnostní normy & CE směrnice Bezpečnostní a ochranné prvky Kryt vodícího šroubu po celé délce Blokovaný kryt sklíčidla, na saních montovaný ochranný kryt a úplný zadní kryt proti rozstřiku pro bezpečnost obsluhy Ochrana omezením kroutícího momentu převodovky a vodícího šroubu Blokování mezi volbou závitu a posuvu Rychlé a řízené zastavení vřetena v případě nouzového vypnutí nebo výpadku elektrické sítě Hrotové soustruhy Standardem pro odborný výcvik! Dodávány pro výuku více než 100 let! Univerzální hrotový soustruh M300 Plně zpřevodovaný vřeteník Srozumitelné diagramy otáček, řezání závitů a posuvů umístěné na vřeteníku Velké nosné plochy suportu a saní pro přesnost a dlouhou životnost Hluboký průřez vrchních saní s rybinovým vedením a lištou pro vymezení vůle Kombinace žebrovaného litého lože a tuhé ocelové základny poskytuje neuvěřitelně pevnou konstrukci K dispozici velký výběr příslušenství Nízké provozní náklady (malá spotřeba elektrické energie) Malé nároky na plochu Vzdálenost mezi hroty Oběžný Ø nad ložem/v prolomení Vrtání vřetena Čelo vřetena Hmotnost stroje M /1000 mm 330/480 mm 40 mm D1 4 Camlock Rozsah otáček ot.min /790 kg

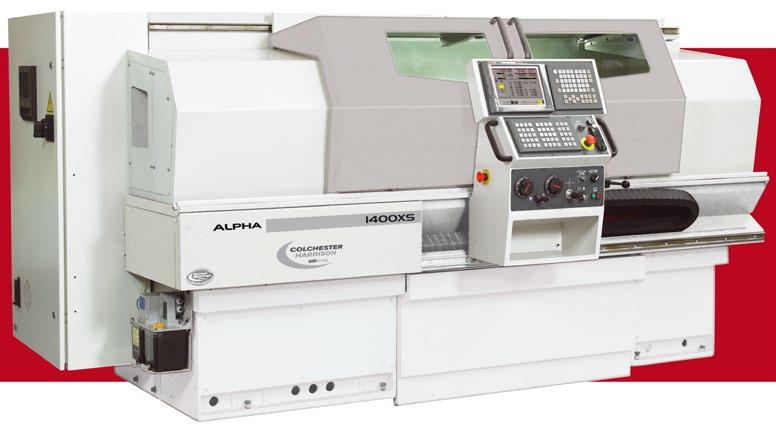

7 Ruční / CNC (mechatronické) soustruhy Alpha Nejjednodušší ruční / CNC soustruhy na trhu! Ideální stroje pro výcvik studentů nebo frekventantů rekvalifikačních kurzů Kvalita strojů Alpha plus široká škála školicích možností dělá ze soustruhu Alpha oblíbenou volbu pro odborné školy a školící centra po celém světě. Ideální školící rysy zahrnují kompatibilitu se standardními průmyslovými ISO programy a software Alphalink od Harrisona, který umožňuje školení na více pracovištích. Způsoby a možnosti ovládání při práci na mechatronických soustruzích Alpha 1350XS Práce v ručním režimu 4 způsoby CNC řízení: 1. Alpha mode - jednoduchý na programování, nevyžaduje žádnou znalost CNC 2. Manual Guide i - plně konverzační programování s 3D grafickým displejem 3. ISO programování užívající standardní M a G kódy a pevné cykly 4. Alphalink CAD/CAM dodaný se strojem pro offline programování Vzdálenost mezi hroty 650 mm Oběžný průměr nad ložem 350 mm Vrtání vřetena 42 mm Čelo vřetena D1 4 Camlock Rozsah otáček ot.min -1 Alpha XS Alpha mode Manual Guide i Alpha Link CNC režim - 6 -

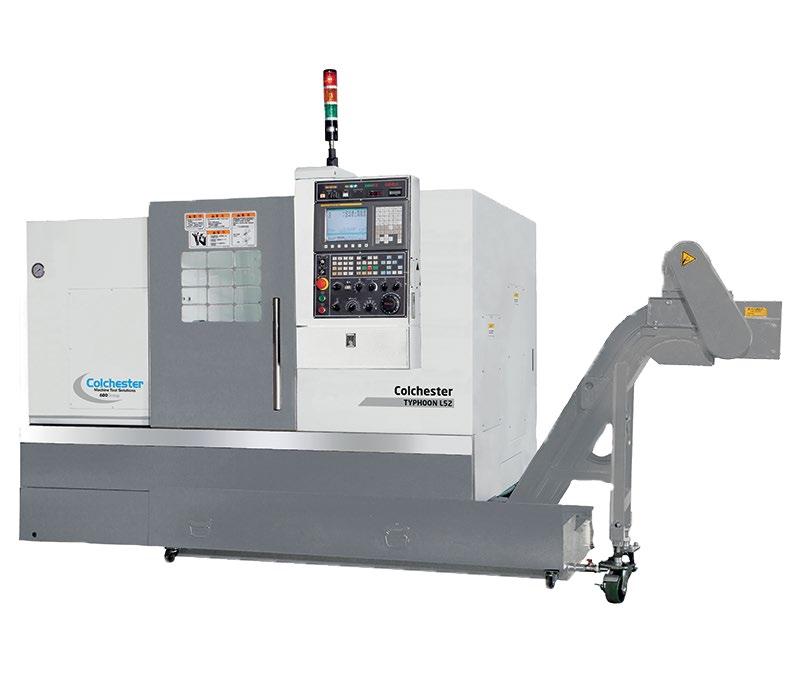

8 CNC soustružnická centra Colchester Typhoon Nová generace produkčních soustruhů. Nahrazují celosvětově rozšířené CNC soustruhy Colchester Tornado. Od roku 1993 se po celém světě prodalo více jak 4000 Tornad. CNC soustružnická centra s vysokými otáčkami a lineárním vedením s nízkým třením v konfiguracích se dvěma nebo třemi osami a osou Y. Řada L je k dispozici s průchodem tyče 45, 52 a 65 mm. Colchester Typhoon používá řídicí systém Fanuc 0i-TF s Manual Guide i Řada Typhoon provedení s lineárním vedením (L) Točný průměr nad ložem Max. průměr soustružení Max. délka soustružení Průchod tyče Colchester Typhoon mm mm mm 45, 52 a 65 mm Max. otáčky vřetena 3500 a 4200 ot.min -1 Výkon motoru vřetena 11 a 15 kw Počet os 2 až 4 * Provedení M (poháněné nástroje) a MY (poháněné nástroje a osa Y) jsou k dispozici - 7 -

9 CNC soustruhy a soustružnická centra CNC soustruhy a soustružnická centra Miyano se vyznačují vysokou tuhostí a stabilitou lože. Stroje zaručující dlouhodobou přesnost (IT6) a životnost nástrojů při obrábění těžkoobrobitelných materiálů. Vhodné pro výrobu nejsložitějších dílců Tuhá litinová (meehanit) konstrukce lože tlumí chvění stroje Integrovaná celolitinová nádrž chladicí kapaliny Ploché kluzné (ručně zaškrabané) vedení Přesnost a opakovaná přesnost ±0,005/0,001 mm Nízká spotřeba elektrické energie = nižší provozní náklady Úspora za operace broušení materiálů kalených na 58/63 HRC Kompaktní provedení s minimálními nároky na zastavěný prostor Miyano pro školy BNA 42S2 Počet vřeten 2 Počet nástrojových hlav Max. průměr tyče Řídicí systém 1 ( s poháněnými nástroji) 42 mm Fanuc 0i TD BND 51SY5 Počet os 6 (X, Y, Z1, Z2, B, C) Max. Ø tyče Délka (lopatka) 51 mm 100 mm Otáčky hlavního vřetena ot.min -1 Otáčky protivřetena ot.min -1 Výkon hlavního vřetena Výkon protivřetena 15 / 11 kw 5,5 / 3,7 kw Počet nástrojových hlav 1 Počet poháněných nástrojů 12 Otáčky poháněných nástrojů ot.min -1 Výkon poháněných nástrojů 2,5 kw - 8 -

10 Frézovací, vrtací, vyvrtávací a závitovací vertikální a horizontální centra KIRA Obráběcí centra PCV-30 jsou vysoce produkční a maximálně spolehlivé obráběcí stroje, využívané zejména v automobilovém průmyslu, ale také k výuce špičkových strojařů. Tyto stroje vychází z toho, že v oblasti automobilové výroby jsou výchozími polotovary přesné odlitky, výkovky nebo výlisky z oceli, litiny, barevných a lehkých kovů s malými přídavky na opracování. Proto je důraz kladen na dosažení nejvyšší produktivity využíváním moderních technologií obrábění (minimalizace řezných časů) a redukcí vedlejších časů v oblastech výměny nástrojů a rychlostí najíždění při dlouhodobém dosahování vysokých přesností. Velké využití nejen v automobilovém průmyslu tyto obráběcí centra mají díky vysoké spolehlivosti (splňující i požadavky bezobslužných výrob), nízkým nárokům na údržbu, malým požadavkům na plochu, jednoduchou přípravou a komfortem obsluhy (zkrácení přípravných časů a možnost více-strojových obsluh). Obráběcích centra PCV-30 mají, díky nízké spotřebě energií, velmi nízké provozní náklady. Obráběcí centrum pro školy Upnutí nástroje Pojezdy X,Y,Z Rozměr stolu PCV 30 BT mm mm Otáčky vřetene až min -1 Počet nástrojů 15 (21 - opce) - 9 -

11 CNC vertikální frézovací centra VMC 500 Robustní vertikální obráběcí centra s univerzálním využitím v kusové i sériové výrobě. 3-5 CNC řízených os. Široká řada typů v provedení s valivým vedením L, kluzným vedením S nebo zvýšeným výkonem převodem ozubenými koly, kluzná vedení pokryta jakostním Turcitem a ručně zaškrabána na 20 bodů na čtverečný palec = 40% vyšší odolnost proti opotřebení. Vysoká nosnost křížového stolu. VMC pro školy Tuhá, vysoce přesná vřetena. Řídicí systém FANUC 0i-MF nebo Heidenhain itnc 640. Velmi příznivý poměr výkon/pořizovací cena. Rozměry stolu Pojezdy X/Y/Z Kužel vřetene VMC 500 L/S mm mm ISO/BT40 Pracovní posuvy 1 10 m.min -1 Odlučovače aerosolu a olejové mlhoviny 99,8% účinnost filtrace a zvýšený výkon zaručují ochranu pracovního a životního prostředí. Pořízením odlučovače splníte požadavky normy ISO Používání odlučovačů odstraňuje zdravotní riziko z vdechování mlhy z chladicího média a zajišťuje, že podmínky na pracovišti budou v souladu se zdravotními a bezpečnostními předpisy. Účinné odlučování aerosolu předchází pracovním úrazům, jejichž příčinou může být např. kluzká podlaha s usazenou mlhovinou. Filtrace mlhoviny z chladicí kapaliny rovněž chrání citlivé elektrické a elektronické části samotných obráběcích strojů. Instalace na míru Vašich strojů a výukových prostor. Horizontální a nově i vertikální provedení. Krátké dodací lhůty

12 Reference Výběr z desítek škol, se kterými dlouhodobě spolupracujeme Referenční listina strojů HARRISON SoŠ technická, SOU dopravní a strojní učiliště Děčín SOU technické a Učiliště Chrudim SOŠ a SOU strojírenské a elektrotechnické Brno Gymnázium a střední odborná škola Podbořany SOŠ a SOU Roudnice nad Labem Aplha 330 plus S Aplha 330 plus S Alpha 1350S Alpha 1330U-HS Alpha 1350XS Alpha 1400XS COP technickohospodářské Praha 9 2 EziTurn / 1000 Referenční listina strojů Miyano Střední škola strojírenská a elektrotechnická Brno Střední průmyslová škola Emila Kolbena Rakovník BND-51SY2 BNA-42S260 Referenční listina strojů STORM / Richmond SOŠ a SOU strojírenské a elektrotechnické Brno VOŠ, SPŠ automobilní a technická České Budějovice Střední odborná škola strojní a elektrotechnická Velešín VMC 500L VMC 500S VMC 500L VMC 850L VMC 500L Referenční listina strojů KIRA Střední odborná škola a Střední odborné učiliště Veselí nad Moravou SOŠ a SOU technické Třemošnice Střední průmyslová škola Emila Kolbena Rakovník VTC-40a KPC-30a PCV

13 Referenční listina konvenčních a ostatních strojů (M300, Jaguar, MH, Clausing...) Střední odborná škola a Střední odborné učiliště Kladno M300 Integrovaná střední škola technická Vysoké Mýto M 300/1000 Střední škola lodní dopravy a technických řemesel Děčín, středisko Kadaň Střední škola lodní dopravy a technických řemesel Děčín Střední škola technická a ekonomická Brno Střední odborná škola strojní a elektrotechnická Velešín Střední odborná škola strojní a elektrotechnická Velešín Střední průmyslová škola Emila Kolbena Rakovník Střední škola České Velenice Střední škola České Velenice Střední škola České Velenice Střední škola České Velenice SOŠ a SOU, příspěvková organizace Česká Lípa 12 M300 8 M300 6 M300 4 M300 6 M300 MH320MC (S) 6 Jaguar 2040ENC (S) 4 Jaguar 1530ENC (F) 3 frézka Clausing 2VS 3 M300 nástroj. bruska BN102CNC bruska Clausing CSG3A618 2 frézka Clausing 2VS vrtač. Clausing EKM25 4 M300 6 M300 Referenční listina separátorů Showa - Mistrésa Střední průmyslová škola Emila Kolbena Rakovník CRD-750RA-CE 3 CRM-H04-S22 Referenční listina dodávky pro školy (trénikový SW, programovací stanice, robotická pracoviště atd.) Střední odborná škola strojní a elektrotechnická Velešín Střední průmyslová škola Emila Kolbena Rakovník Střední průmyslová škola Emila Kolbena Rakovník SOŠ a SOU, příspěvková organizace Česká Lípa Prog. stanice TNC síťová licence (14)-Heidenhain Trénikový software pro CNC stroje FANUC Školní robot. pracoviště s robotem IRB120-3/0,6 vč. ZP Závitořez

14 Referenční listina NEWALL SOUSTRUHY SOŠ a SOU technické Třemošnice SV 18R/1000 Střední škola energetická a stavební Chomutov SN 321/1500 Střední odborná škola a Střední odborné učiliště Kladno Střední škola letecké a výpočetní techniky Odolena Voda Harrison M300 SV 18 RA/750 Obchodní akademie a Střední odborná škola generála Františka Fajtla, Louny SN 40/1000 SOŠ a SOU technické Třemošnice SV 18 /1000 Střední průmyslová škola polytechnická - COP Zlín SUI 32/750 MAHOS SOŠ, SOU a Učiliště Ústí nad Orlicí SUI 32/750 Střední průmyslová škola, textilní a průmyslová Hronov Střední průmyslová škola, Střední odborná škola a Střední odborné učiliště Hradec Králové SV 18RB/750 SV 18 Střední průmyslová škola Jedovnice SV 18/750 SOŠ a SOU technické Třemošnice SV 18/1000 SŠ průmyslová, technická a automobilní Jihlava SUI40/1500 Integrovaná střední škola, Nová Paka SUI 32/750 Vyšší odborná škola a Střední průmyslová škola dopravní Praha 1 SV 18/1000 ISŠ technická, Vysoké Mýto Gymnázium a střední odborná škola Podbořany Integrovaná střední škola technická Vysoké Mýto Vyšší odborná škola a Střední průmyslová škola dopravní Praha 1 TUM25B SUI40/1500 SN-32/750 SV18R/1250 Gymnázium, Střední odborná škola a Vyšší odborná škola Ledeč nad Sázavou SN 45/1000 Střední odborné učiliště Svitavy SV 18/1000 Střední odborné učiliště Svitavy SV 18/1250 FRÉZKY Střední škola energetická a stavební Chomutov FWD 32 J Střední Průmyslová Škola a Vyšší Odborná Škola Chomutov FYD 32 SOU Klášterec nad Ohří FGU 32 SOŠ a SOU technické Třemošnice FU 25 Střední odborná škola a Střední odborné učiliště Kladno SOŠ a SOU technické Třemošnice výrobce Rumunsko FA 3 V
