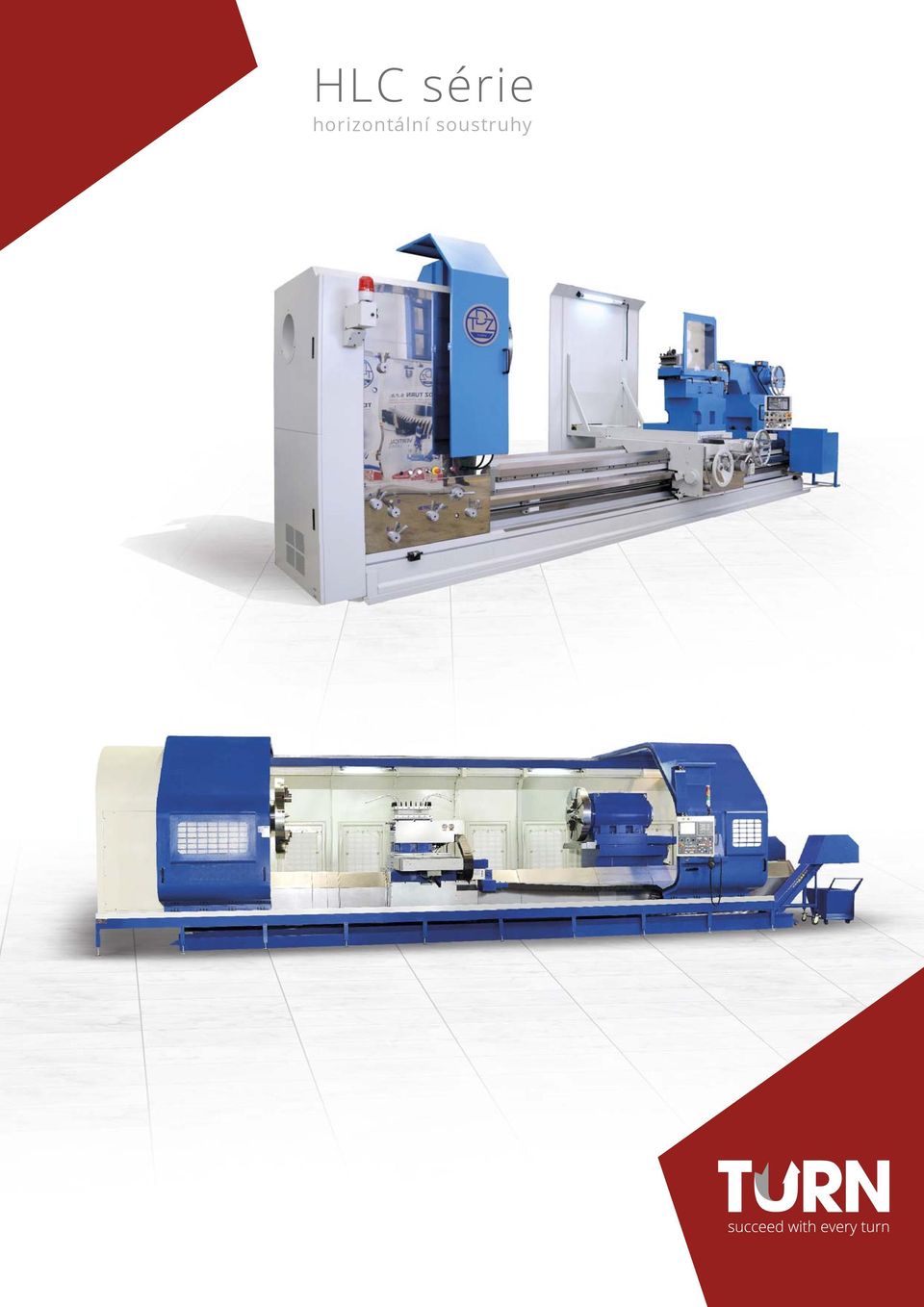

1 HLC série horizontální soustruhy

2 Soustruhy HLC Jsou nabízeny ve 3 provedeních s oběžným průměrem nad ložem od 900 do mm. Délka obrobku může být až 12 metrů. Lože soustruhů jsou robustní konstrukce, zajišťující maximální tuhost a stabilitu při obrábění. Hmotnostní zatížení typových řad je různé v závislosti na mnoha faktorech a pohybuje se od 5 až do 20 tun. 2

3 CNC horizontální soustruhy HLC Lze dodat v oběžných průměrech od 900 do 2300 mm nad ložem, s délkou obrábění až 12 metrů. Ovládací systém je použit primárně Siemens s funkcí ShopTurn. Stroj může být vybaven mnoha opcemi. Ty umožňují např. využití frézovacích a vrtacích nástrojů, přesné polohování vřetene, využití pomocné osy Y a další funkce stroje. Stroj je velmi univerzální a široce využitelný. 3

4 Příslušenství klasických strojů ZÁKLADNÍ Manuální koník Ruční 4 polohová nožová hlava Chlazení nástroje Krytování vodícího šroubu Osvětlení pracovního prostoru 12-ti stupňová manuální převodovka Krytování vřetene Krytování saní Pracovní posuv nožových saní Automatické mazání kluzných ploch VYBRANÉ VOLITELNÉ Sklíčidla různého typu a velikosti Lunety různého typu a velikosti NC lineární výstup Dopravník třísek Zařízení pro obrábění kužele Držák vyvrtávacích tyčí Hydraulické kopírovací zařízení Poloautomatické cyklové obrábění Hydraulický 6-ti polohový držák vyvrtávacích tyčí Rychloposuvy osy X a Z Nožový suport pro 4 polohovou hlavu. Pohyb v osách může být manuální, nebo je odvozen od hlavního pohonu. 4

5 Příslušenství CNC strojů ZÁKLADNÍ Řídicí systém Siemens 828D Manuální 4polohová nožová hlava Manuální nebo hydraulický koník Automatické mazání kluzných ploch Krytování kuličkového šroubu Bezpečnostní krytování stroje Osvětlení pracovního prostoru Ruční MPG panel Krytování vřetene Krytování saní Automatické mazání kluzných ploch VYBRANÉ VOLITELNÉ Řídicí systém Siemens 840D sl C osa, Y - osa Nástrojové hlavy s rotačními nástroji Chlazení vnitřního uložení Klimatizace elektrorozvaděče Dopravník třísek Lunety různého typu a velikosti Sklíčidla různého typu a velikosti Koník s otočnou pinolou Držák vyvrtávacích tyčí Druhé sklíčidlo na hlavním vřeteni Nástrojová sonda Lineární odměřování Heidenhain Lunety buď otevřené tvaru C nebo uzavřené tvaru O. Možné jsou i hydraulické samostředící lunety. 5

6 CNC horizontální soustruhy Optimální krytování stroje zajišťuje jednoduchost při manipulaci s velkými obrobky a současně je navrženo tak, aby byly splněny bezpečnostní normy. 6

7 Stroj může být vybaven pomocnou osou C i Y. Vysokou přesnost zajišťuje pohon typu Master-Slave. Koník může mít manuální nebo hydraulický pohyb a výsuv pinoly. V obou případech je konstrukce masivní, litinová. 7

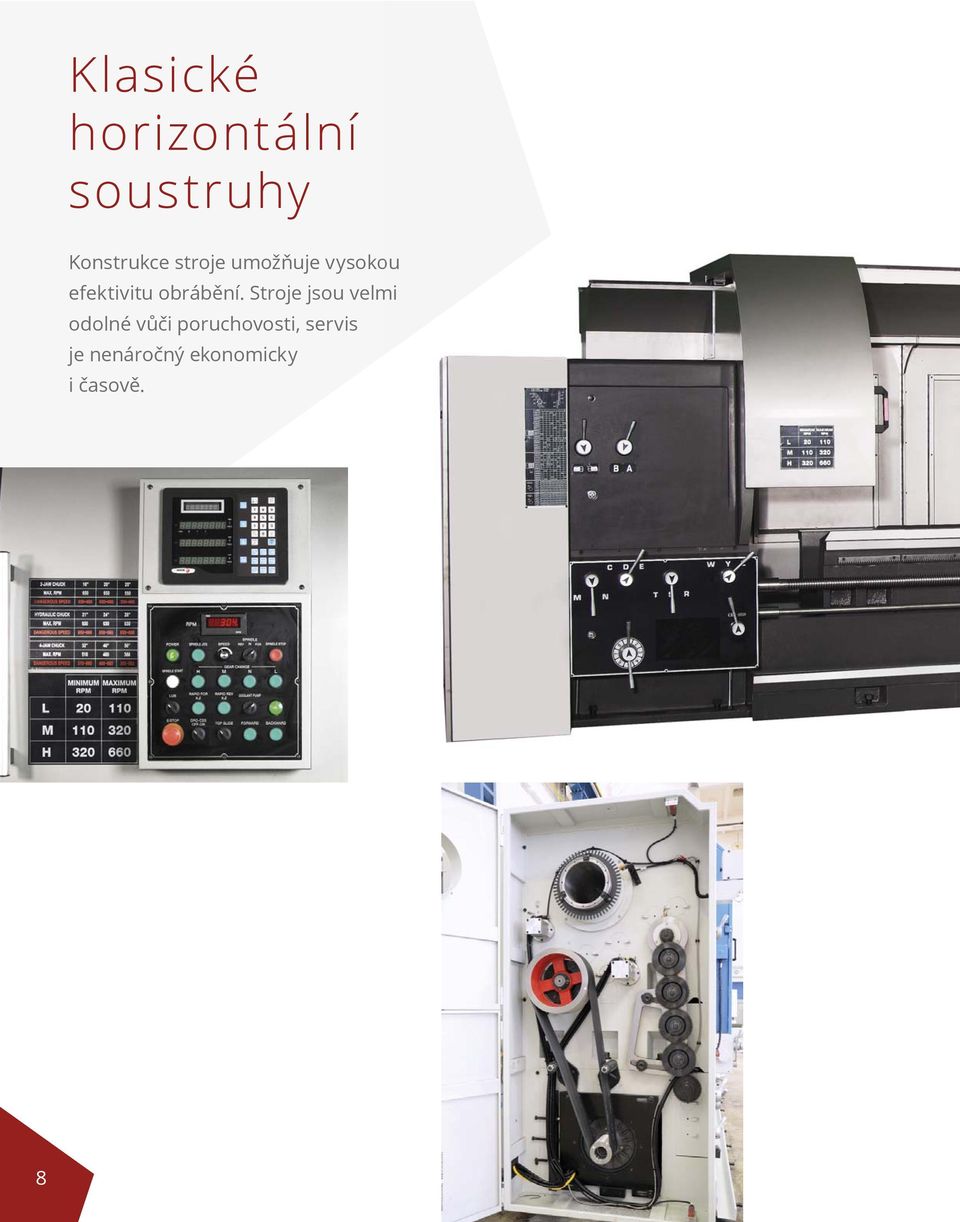

8 Klasické horizontální soustruhy Konstrukce stroje umožňuje vysokou ou efektivitu obrábění. Stroje jsou velmi odolné vůči poruchovosti, servis je nenáročný ekonomicky i časově. 8

9 Lunety můžou být pohyblivé nebo fixované, v různém provedení. Stroj může být vybaven držákem vyvrtávacích tyčí. Spolehlivá převodová skříň umožňuje snadný přenos vysokých kroutících momentů a otáček. 9

10 Technické parametry CNC soustruhy jednotky HLC-I HLC-80 HLC-90 HLC-100 HLC-110 Oběžný průměr nad ložem mm Oběžný průměr nad suportem mm Vzdálenost mezi hroty mm 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, Šířka ložete mm 558 Šířka základny ložete mm 750 Příruba vřetene dle ISO D1-11, 130 mm, A2-11, 165 mm, Vrtání vřetene mm A2-15, 230 mm, A2-20, 310 mm, Otáčky ot/min A2-20, 360 mm, A2-28, 410 mm, Příčný pojezd suportu (osa Z) mm Pracovní posuv osy X mm/ot 0, Rychloposuv osy X mm/min 5000 Pracovní posuv osy Z mm/ot 0, Rychloposuv osy Z mm/min 5000 Průměr pinoly mm 115 (Std.), 160 (Opce) Posuv pinoly mm 270 Vnitřní kužel MK 6 Hlavní motor vřetene kw 22 kw (Std.), 37 kw (Opce) Nosnost s jednou pinolou kg 6500 Klasické soustruhy jednotky HLC-I HLC-90 HLC-100 HLC-110 HLC 110 Oběžný průměr nad ložem mm xxx Oběžný průměr nad suportem mm xxx Vzdálenost mezi hroty mm 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, Šířka ložete mm 558 Šířka základny ložete mm 750 Příruba vřetene dle ISO A2-11, 165 mm, (std.); A2-15, 230 mm, Vrtání vřetene mm A2-20, 310 mm, Otáčky ot/min A2-20, 360 mm, (opce) Příčný pojezd suportu (osa Z) mm xxx Pracovní posuv osy X mm/ot 0,05-1,44 Rychloposuv osy X mm/min 2000 Pracovní posuv osy Z mm/ot 0,1-2,88 Rychloposuv osy Z mm/min 2000 Průměr pinoly mm 115 (Std.), 160 (Opce) Posuv pinoly mm 300 Vnitřní kužel MK 6 Hlavní motor vřetene kw 22 kw (Std.), 37 kw (Opce) Nosnost s jednou pinolou kg

11 HLC-II HLC-III HLC-120 HLC-130 HLC-150 HLC-180 HLC-150 HLC-180 HLC-200 HLC , 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, , 4000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, (Std.), 888 (Opce) , A2-11, 165 mm, A2-15, 230 mm, A2-20, 310 mm, A2-15, 230 mm, A2-20, 310 mm, A2-20, 360 mm, A2-28, 410 mm, A2-20, 360 mm, A2-28, 410 mm, , , , , (Std.), 200 (Opce), 250 (Opce) MK 6 MK 6 (Std.), MT7 (Opce) 29,5 kw (Std.), 37 kw (Opce) 45 kw HLC-II HLC-III HLC-110 HLC-130 HLC-150 HLC-200 HLC-160 HLC-170 HLC-180 HLC , 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, , 4000, 5000, 6000, 7000, 8000, 9000, 10000, 11000, (Std.), 888 (Opce) , A2-11, 165 mm, (std.); A2-15, 230 mm, A2-15, 230 mm, ; A2-20, 310 mm, A2-20, 310 mm, A2-20, 360 mm, (opce) A2-28, 410 mm, (opce) A2-28, 410 mm, (opce) ,01-0,57 0,017-0, ,01-1,41 0,26-14, (Std.), 180, 220, 290 (Opce) (Std.), 400 (Opce) 300 MK 6 MK 6 (Std.), MK7 (Opce) 29,5 kw (Std.), 37 kw (Opce) 45 kw
