2 BOHATÁ HISTORIE SPOLEČNÁ BUDOUCNOST současnost ahájena výroba a montáž přesných vyvrtávacích strojů, soustruhů, konzolových frézek a speciálních strojů v nově vybudovaných halách. První numericky řízený stroj vyrobený TOS KUŘIM. Počáteční kroky směřují k automatizaci řízení lineárních os strojů byly učiněny již v roce Roku 2005 se stala 100% vlastníkem společnost ALTA, a.s., která se výrazně podílela na exportních aktivitách společosti TOS KUŘIM OS, a.s. Rozšíření výrobních kapacit společnosti TOS KUŘIM umožnilo přesun výroby sesterské společnosti ČKD BLANSKO OS. Sloučením obou společností vznikl unikátní výrobní podnik s širokým portfoliem nabízených strojů a silným technologickým zázemím. Výsledkem je vyšší efektivita výzkumných i výrobních činností. Nepřetržitý výzkum a vývoj umožňuje společnosti představit výjimečná technologická řešení a novinky. Kvalita, spolehlivost a kreativita se odráží v moderním designu i ve zdokonalených produktech současnost Počátek strojírenské výroby ČKD BLANSKO sahá do období průmyslové revoluce v Evropě. Byla zahájena ve 20. letech 19. století. Strojírenská výroba je spjata s místní těžbou železné rudy. Vznik národního podniku ČKD Blansko. Dochází k dalšímu rozšiřování metalurgických i strojírenských provozů. Podnik se specializuje na výrobu vodních strojů, těžkých obráběcích strojů a strojírenské metalurgie. Společnost ČKD BLANSKO OS, a.s. se stává součástí skupiny ALTA.

3 4 ŠIROKÉ MOŽNOSTI VYUŽITÍ 5 letecký průmysl lodní průmysl železniční průmysl energetický průmysl zbrojní průmysl důlní a stavební průmysl ozubárenský průmysl další průmyslová odvětví

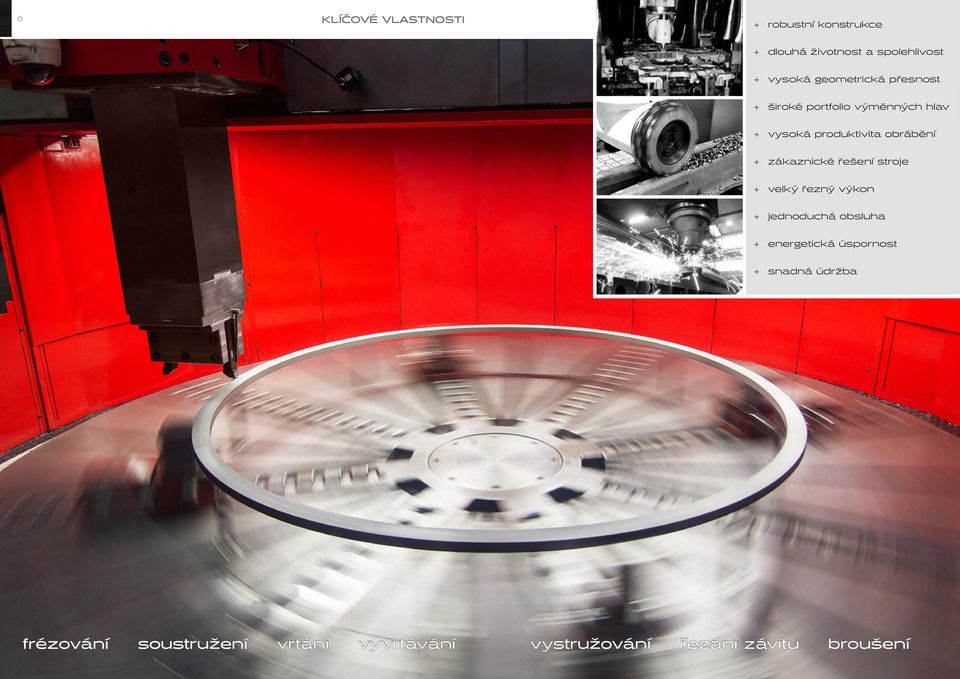

4 6 KLÍČOVÉ VLASTNOSTI + + robustní konstrukce + + dlouhá životnost a spolehlivost + + vysoká geometrická přesnost + + široké portfolio výměnných hlav + + vysoká produktivita obrábění + + zákaznické řešení stroje + + velký řezný výkon + + jednoduchá obsluha + + energetická úspornost + + snadná údržba frézování soustružení vrtání vyvrtávání vystružování řezání závitů broušení

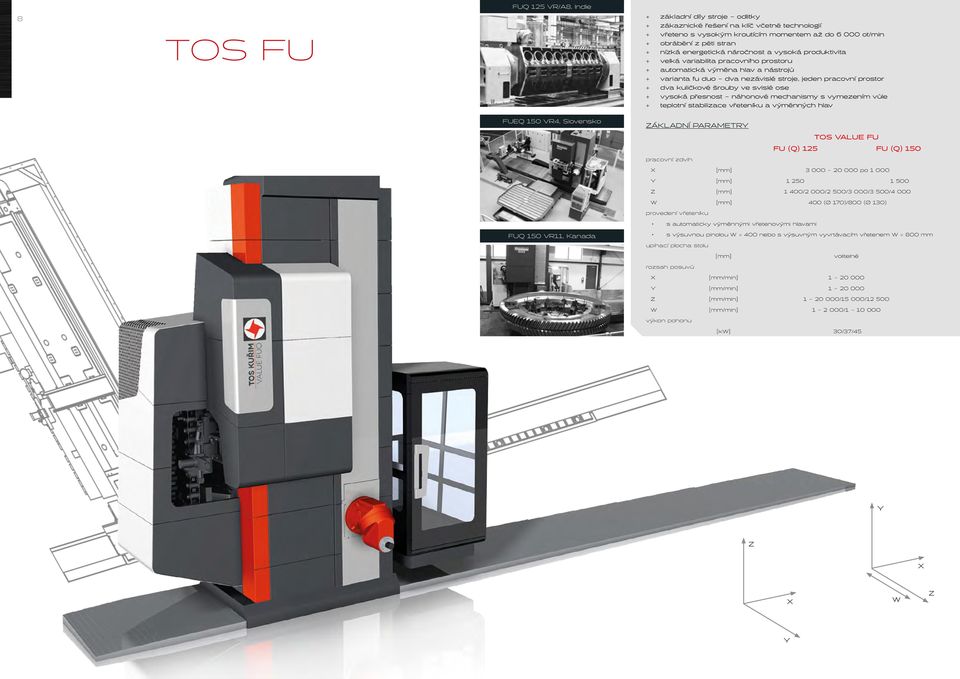

5 FUQ 125 VR/A8, Indie 8 TOS FU + + základní díly stroje odlitky + + zákaznické řešení na klíč včetně technologií + + vřeteno s vysokým kroutícím momentem až do ot/min + + obrábění z pěti stran + + nízká energetická náročnost a vysoká produktivita + + velká variabilita pracovního prostoru + + automatická výměna hlav a nástrojů + + varianta fu duo dva nezávislé stroje, jeden pracovní prostor + + dva kuličkové šrouby ve svislé ose + + vysoká přesnost náhonové mechanismy s vymezením vůle + + teplotní stabilizace vřeteníku a výměnných hlav 9 FUEQ 150 VR4, Slovensko ÁKLADNÍ PARAMETRY pracovní zdvih TOS VALUE FU FU (Q) 125 FU (Q) 150 [mm] po Y [mm] [mm] 1 400/2 000/2 500/3 000/3 500/4 000 W [mm] 400 (Ø 170)/800 (Ø 130) provedení vřeteníku s automaticky výměnnými vřetenovými hlavami FUQ 150 VR11, Kanada s výsuvnou pinolou W = 400 nebo s výsuvným vyvrtávacím vřetenem W = 800 mm upínací plocha stolu [mm] volitelné rozsah posuvů [mm/min] Y [mm/min] [mm/min] /15 000/ W [mm/min] / výkon pohonu [kw] 30/37/45 Y W Y

6 10 TOS FUT NOVINKA 2015 pětiosé obrábění vrtání + + spodní stavba svařence vylitá betonem + + obrábění z pěti stran + + vřeteno s vysokým kroutícím momentem až do ot/min + + automatická výměna hlav a nástrojů + + teplotní stabilizace vřeteníku a výměnných hlav + + zvýšená tuhost a tlumení + + dlouhá životnost a spolehlivost ÁKLADNÍ PARAMETRY pracovní zdvih TOS VALUE FUT FUT 150 FUT 200 [mm] 2 000/3 000/4 000/5 000/6 000 Y [mm] 2 000/2 500/3 000 [mm] provedení vřeteníku s automaticky výměnnými vřetenovými hlavami frézování otočný stůl otáčky stolu rozsah posuvů [mm] x 1 800/1 800 x 2 200/2 000 x [ /min] [mm/min] Y [mm/min] [mm/min] výkon pohonu [kw] 37 Y

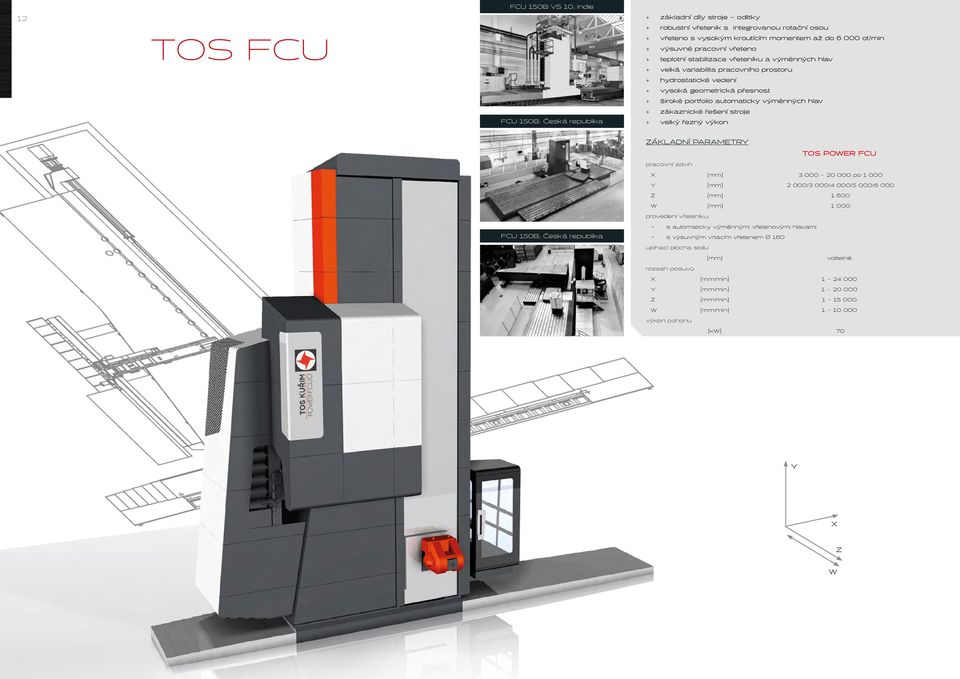

7 12 TOS FCU FCU 150B VS 10, Indie FCU 150B, Česká republika + + základní díly stroje odlitky + + robustní vřeteník s integrovanou rotační osou + + vřeteno s vysokým kroutícím momentem až do ot/min + + výsuvné pracovní vřeteno + + teplotní stabilizace vřeteníku a výměnných hlav + + velká variabilita pracovního prostoru + + hydrostatické vedení + + vysoká geometrická přesnost + + široké portfolio automaticky výměnných hlav + + zákaznické řešení stroje + + velký řezný výkon 13 ÁKLADNÍ PARAMETRY pracovní zdvih TOS POWER FCU [mm] po Y [mm] 2 000/3 000/4 000/5 000/6 000 [mm] W [mm] provedení vřeteníku FCU 150B, Česká republika s automaticky výměnnými vřetenovými hlavami s výsuvným vrtacím vřetenem Ø 160 upínací plocha stolu [mm] volitelné rozsah posuvů [mm/min] Y [mm/min] [mm/min] W [mm/min] výkon pohonu [kw] 70 Y W

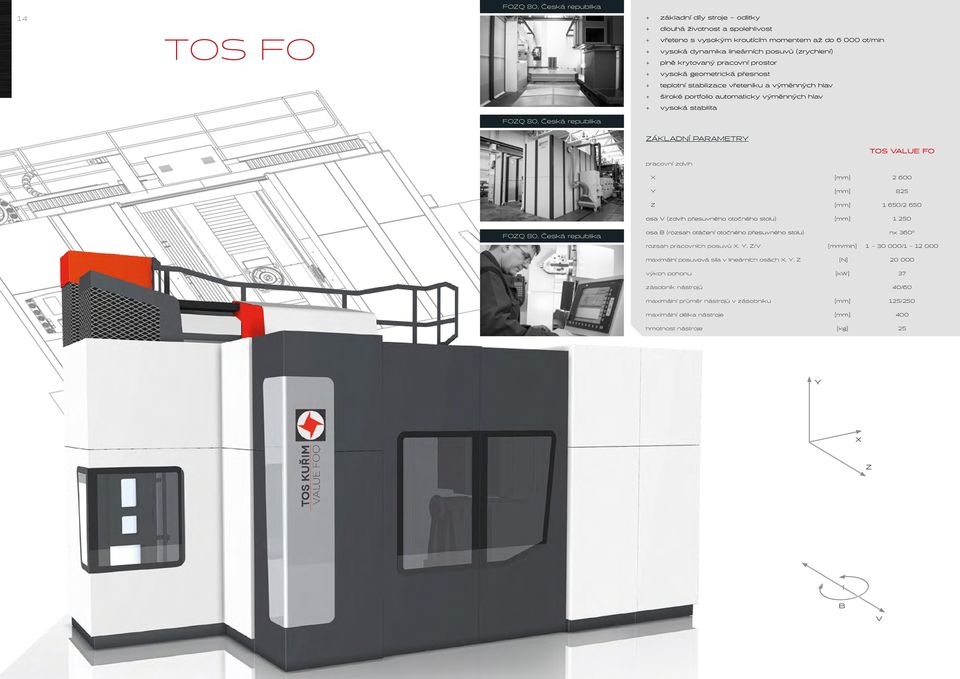

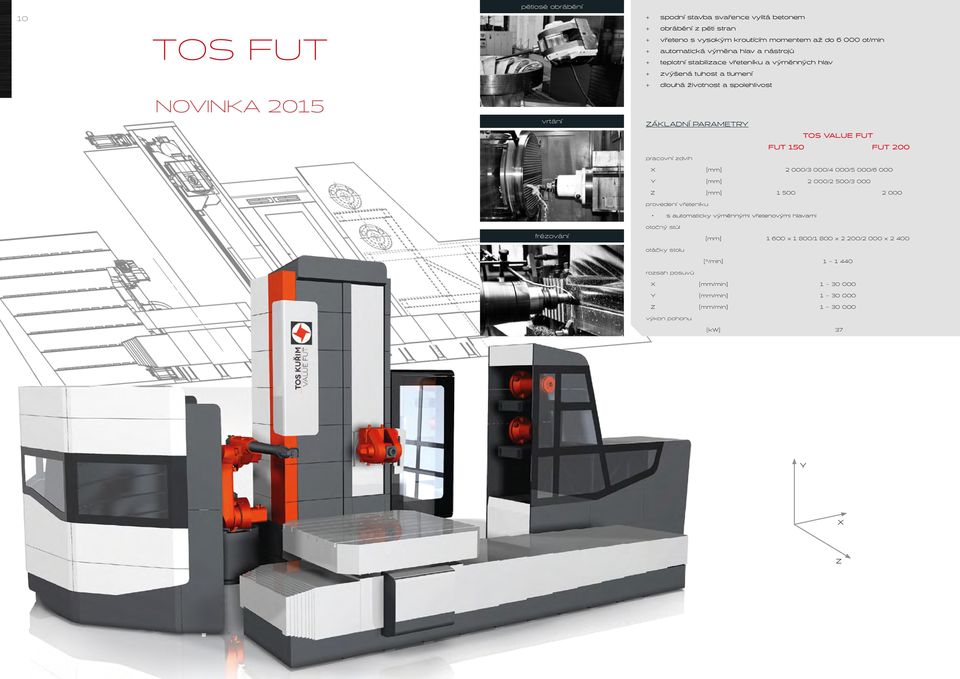

8 FOQ 80, Česká republika 14 TOS FO + + základní díly stroje odlitky + + dlouhá životnost a spolehlivost + + vřeteno s vysokým kroutícím momentem až do ot/min + + vysoká dynamika lineárních posuvů (zrychlení) + + plně krytovaný pracovní prostor + + vysoká geometrická přesnost + + teplotní stabilizace vřeteníku a výměnných hlav + + široké portfolio automaticky výměnných hlav + + vysoká stabilita 15 FOQ 80, Česká republika ÁKLADNÍ PARAMETRY TOS VALUE FO pracovní zdvih [mm] Y [mm] 825 [mm] 1 650/2 650 osa V (zdvih přesuvného otočného stolu) [mm] FOQ 80, Česká republika osa B (rozsah otáčení otočného přesuvného stolu) nx 360 rozsah pracovních posuvů, Y, /V [mm/min] / maximální posuvová síla v lineárních osách, Y, [N] výkon pohonu [kw] 37 zásobník nástrojů 40/60 maximální průměr nástrojů v zásobníku [mm] 125/250 maximální délka nástroje [mm] 400 hmotnost nástroje [kg] 25 Y B V

9 16 TOS FRU + + základní díly stroje odlitky + + posuvný portál + + vřeteno s vysokým kroutícím momentem až do ot/min + + dlouhá životnost a spolehlivost + + obrábění velkých a těžkých obrobků + + hydrostatické nebo valivé vedení lineárních os + + možnost doplnit otočným nebo karuselovacím stolem + + možnost pevného nebo přestavitelného příčníku + + vysoká geometrická přesnost + + široké portfolio výměnných hlav + + teplotní stabilizace vřeteníku a výměnných hlav + + zákaznické řešení stroje + + velký řezný výkon ÁKLADNÍ PARAMETRY TOS VALUE FRU TOS MASTER FRU TOS POWER FRU pracovní zdvih [mm] Y [mm] [mm] / /2 000/3 000/4 000 W (příčník, volitelná) [mm] rozsah pracovních posuvů [mm/min] Y [mm/min] [mm/min] / / W (volitelné) [mm/min] průchodnost mezi stojany [mm] průchodnost mezi stolem a příčníkem [mm] výkon pohonu [kw] 30/37/ /100/113 x = podélná Y = příčná = svislá w = volitelná FRUFQ 300A VR/7, Česká republika FRUQ 300 VR/10, Kanada FRUNQ 250 C LS/16, Polsko W Y

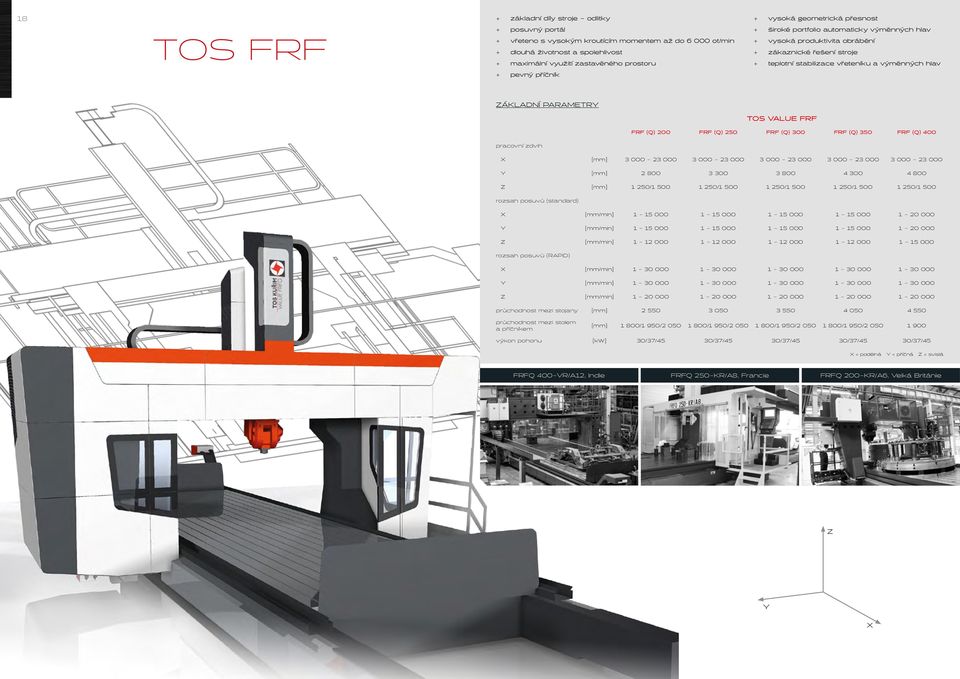

10 18 TOS FRF + + základní díly stroje odlitky + + posuvný portál + + vřeteno s vysokým kroutícím momentem až do ot/min + + dlouhá životnost a spolehlivost + + maximální využití zastavěného prostoru + + pevný příčník + + vysoká geometrická přesnost + + široké portfolio automaticky výměnných hlav + + vysoká produktivita obrábění + + zákaznické řešení stroje + + teplotní stabilizace vřeteníku a výměnných hlav ÁKLADNÍ PARAMETRY TOS VALUE FRF FRF (Q) 200 FRF (Q) 250 FRF (Q) 300 FRF (Q) 350 FRF (Q) 400 pracovní zdvih [mm] Y [mm] [mm] 1 250/ / / / /1 500 rozsah posuvů (standard) [mm/min] Y [mm/min] [mm/min] rozsah posuvů (RAPID) [mm/min] Y [mm/min] [mm/min] průchodnost mezi stojany [mm] průchodnost mezi stolem a příčníkem [mm] 1 800/1 950/ /1 950/ /1 950/ /1 950/ výkon pohonu [kw] 30/37/45 30/37/45 30/37/45 30/37/45 30/37/45 = podélná Y = příčná = svislá FRFQ 400 VR/A12, Indie FRFQ 250 KR/A8, Francie FRFQ 200 KR/A6, Velká Británie Y

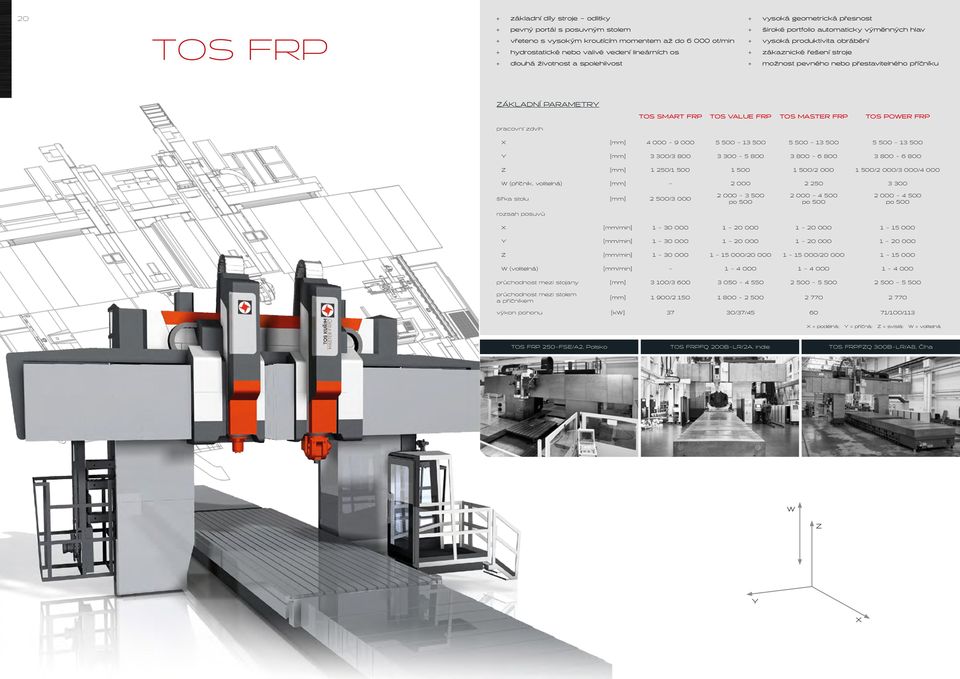

11 základní díly stroje odlitky + + vysoká geometrická přesnost 21 TOS FRP + + pevný portál s posuvným stolem + + vřeteno s vysokým kroutícím momentem až do ot/min + + hydrostatické nebo valivé vedení lineárních os + + dlouhá životnost a spolehlivost + + široké portfolio automaticky výměnných hlav + + vysoká produktivita obrábění + + zákaznické řešení stroje + + možnost pevného nebo přestavitelného příčníku ÁKLADNÍ PARAMETRY TOS SMART FRP TOS VALUE FRP TOS MASTER FRP TOS POWER FRP pracovní zdvih [mm] Y [mm] 3 300/ [mm] 1 250/ / /2 000/3 000/4 000 W (příčník, volitelná) [mm] šířka stolu [mm] 2 500/ po po po 500 rozsah posuvů [mm/min] Y [mm/min] [mm/min] / / W (volitelná) [mm/min] průchodnost mezi stojany [mm] 3 100/ průchodnost mezi stolem a příčníkem [mm] 1 900/ výkon pohonu [kw] 37 30/37/ /100/113 = podélná; Y = příčná; = svislá; W = volitelná TOS FRP 250 FSE/A2, Polsko TOS FRPFQ 200B LR/2A, Indie TOS FRPFQ 300B LR/A8, Čína W Y

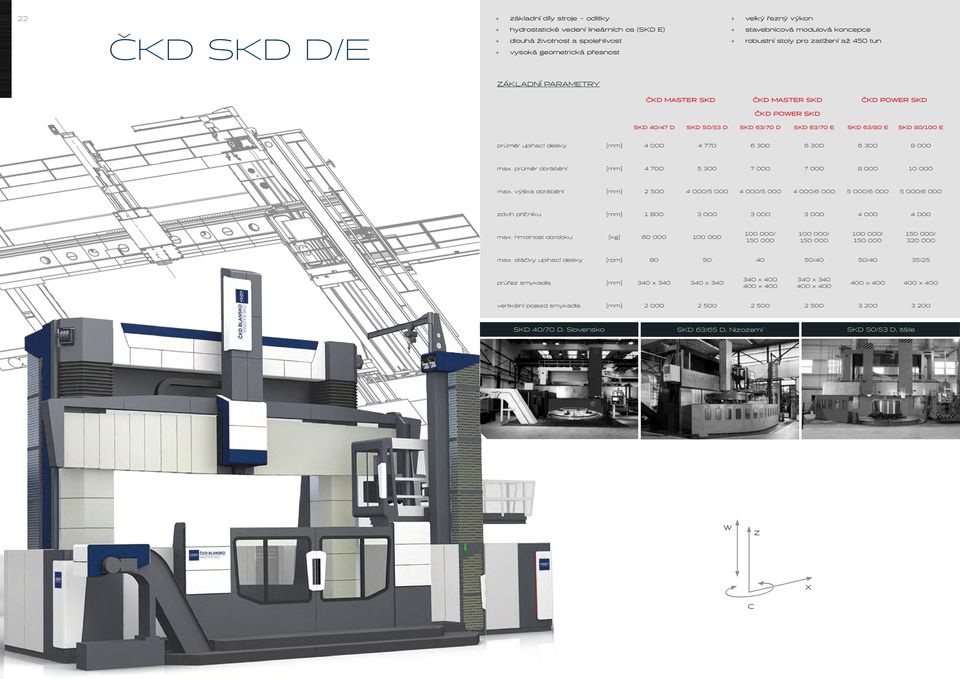

12 základní díly stroje odlitky + + velký řezný výkon ČKD SKD D/E + + hydrostatické vedení lineárních os (SKD E) + + dlouhá životnost a spolehlivost + + vysoká geometrická přesnost + + stavebnicová modulová koncepce + + robustní stoly pro zatížení až 450 tun ÁKLADNÍ PARAMETRY ČKD MASTER SKD ČKD MASTER SKD ČKD POWER SKD ČKD POWER SKD SKD 40/47 D SKD 50/53 D SKD 63/70 D SKD 63/70 E SKD 63/80 E SKD 80/100 E průměr upínací desky [mm] max. průměr obrábění [mm] max. výška obrábění [mm] / / / / /6 000 zdvih příčníku [mm] max. hmotnost obrobku [kg] / / / / max. otáčky upínací desky [rpm] /40 50/40 35/25 průřez smykadla [mm] 340 x x x x x x x x 400 vertikální pojezd smykadla [mm] SKD 40/70 D, Slovensko SKD 63/65 D, Nizozemí SKD 50/53 D, Itálie W C

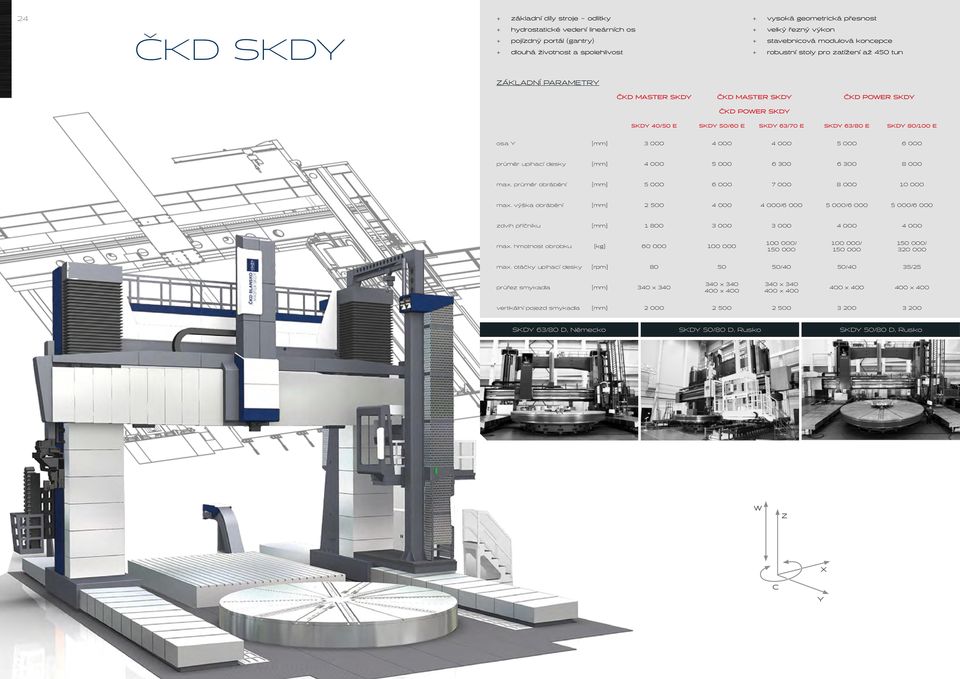

13 základní díly stroje odlitky + + vysoká geometrická přesnost ČKD SKDY + + hydrostatické vedení lineárních os + + pojízdný portál (gantry) + + dlouhá životnost a spolehlivost + + velký řezný výkon + + stavebnicová modulová koncepce + + robustní stoly pro zatížení až 450 tun ÁKLADNÍ PARAMETRY ČKD MASTER SKDY ČKD MASTER SKDY ČKD POWER SKDY ČKD POWER SKDY SKDY 40/50 E SKDY 50/60 E SKDY 63/70 E SKDY 63/80 E SKDY 80/100 E osa Y [mm] průměr upínací desky [mm] max. průměr obrábění [mm] max. výška obrábění [mm] / / /6 000 zdvih příčníku [mm] max. hmotnost obrobku [kg] / / / max. otáčky upínací desky [rpm] /40 50/40 35/25 průřez smykadla [mm] 340 x x x x x x x 400 vertikální pojezd smykadla [mm] SKDY 63/80 D, Německo SKDY 50/80 D, Rusko SKDY 50/80 D, Rusko W C Y

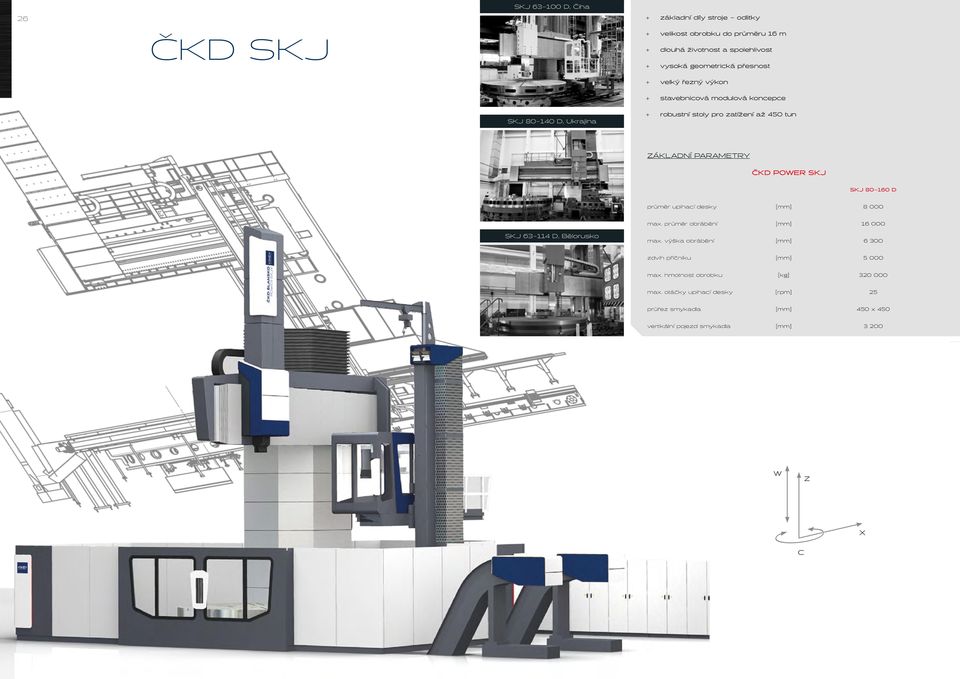

14 SKJ D, Čína základní díly stroje odlitky ČKD SKJ + + velikost obrobku do průměru 16 m + + dlouhá životnost a spolehlivost + + vysoká geometrická přesnost + + velký řezný výkon + + stavebnicová modulová koncepce SKJ D, Ukrajina + + robustní stoly pro zatížení až 450 tun ÁKLADNÍ PARAMETRY ČKD POWER SKJ SKJ D průměr upínací desky [mm] max. průměr obrábění [mm] SKJ D, Bělorusko max. výška obrábění [mm] zdvih příčníku [mm] max. hmotnost obrobku [kg] max. otáčky upínací desky [rpm] 25 průřez smykadla [mm] 450 x 450 vertikální pojezd smykadla [mm] W C

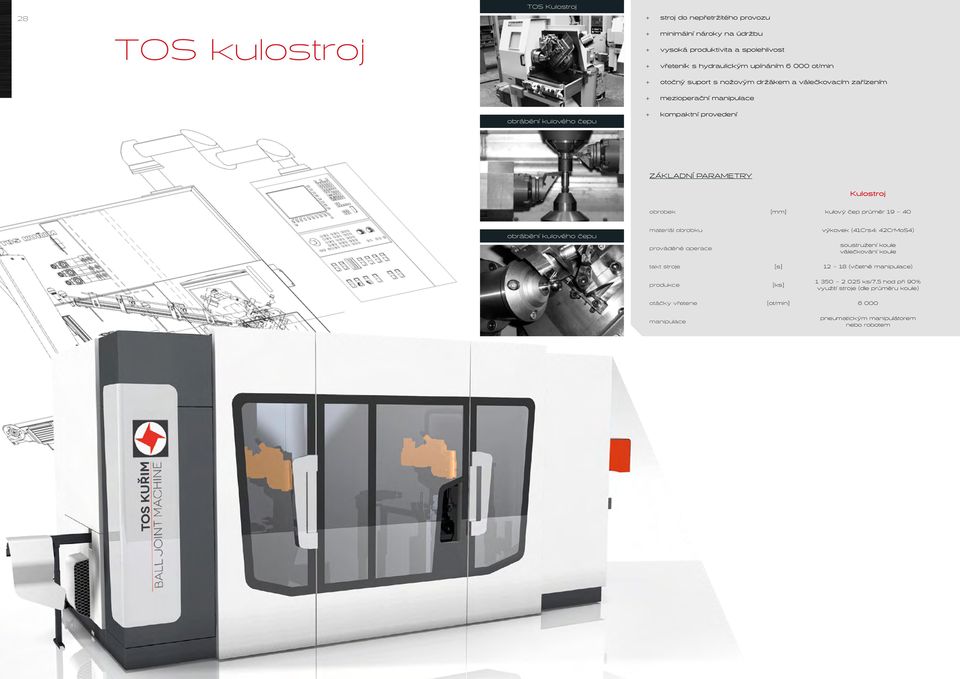

15 TOS Kulostroj stroj do nepřetržitého provozu 29 TOS kulostroj + + minimální nároky na údržbu + + vysoká produktivita a spolehlivost + + vřeteník s hydraulickým upínáním ot/min + + otočný suport s nožovým držákem a válečkovacím zařízením + + mezioperační manipulace obrábění kulového čepu + + kompaktní provedení ÁKLADNÍ PARAMETRY Kulostroj obrobek [mm] kulový čep průměr obrábění kulového čepu materiál obrobku prováděné operace výkovek (41Crs4; 42CrMoS4) soustružení koule válečkování koule takt stroje [s] (včetně manipulace) produkce [ks] ks/7,5 hod při 90% využití stroje (dle průměru koule) otáčky vřetene [ot/min] manipulace pneumatickým manipulátorem nebo robotem

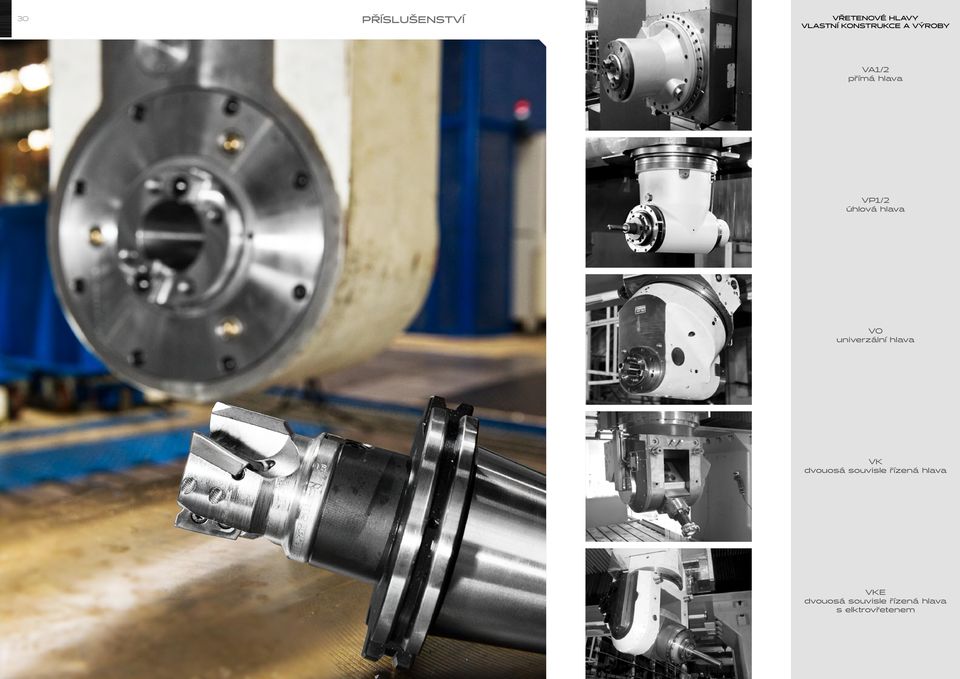

16 30 PŘÍSLUŠENSTVÍ VŘETENOVÉ HLAVY VLASTNÍ KONSTRUKCE A VÝROBY VA1/2 přímá hlava VP1/2 úhlová hlava VO univerzální hlava VK dvouosá souvisle řízená hlava VKE dvouosá souvisle řízená hlava s elktrovřetenem

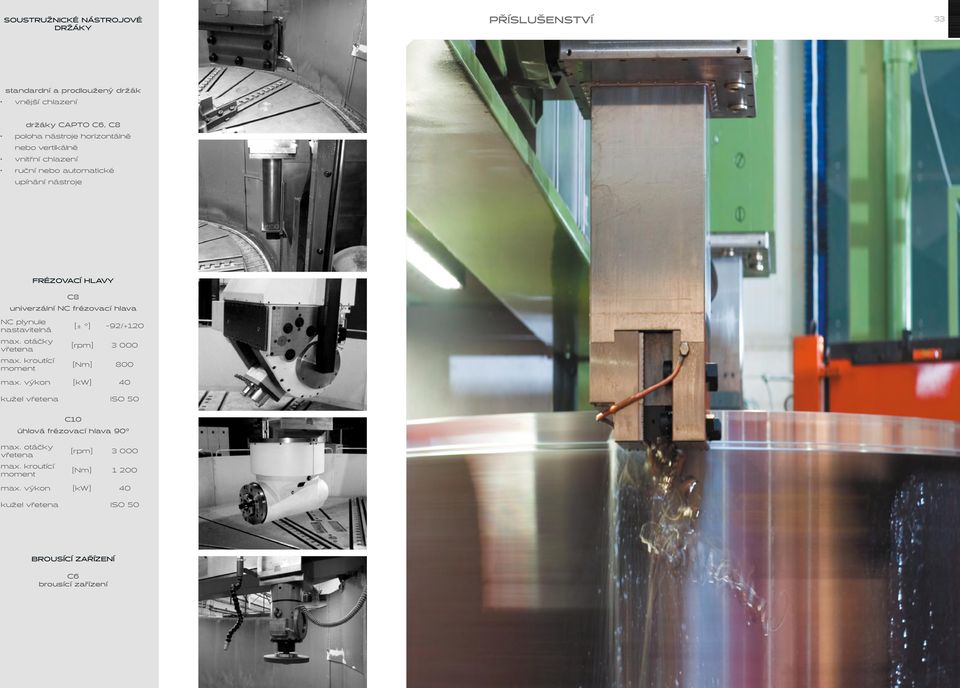

17 PŘÍSLUŠENSTVÍ SOUSTRUŽNICKÉ 32 NÁSTROJOVÉ 33 DRŽÁKY standardní a prodloužený držák vnější chlazení držáky CAPTO C6, C8 poloha nástroje horizontálně nebo vertikálně vnitřní chlazení ruční nebo automatické upínání nástroje FRÉOVACÍ HLAVY C8 univerzální NC frézovací hlava NC plynule nastavitelná max. otáčky vřetena max. kroutící moment [± ] -92/+120 [rpm] [Nm] 800 max. výkon [kw] 40 kužel vřetena ISO 50 C10 úhlová frézovací hlava 90 max. otáčky vřetena max. kroutící moment [rpm] [Nm] max. výkon [kw] 40 kužel vřetena ISO 50 BROUSÍCÍ AŘÍENÍ C6 brousící zařízení

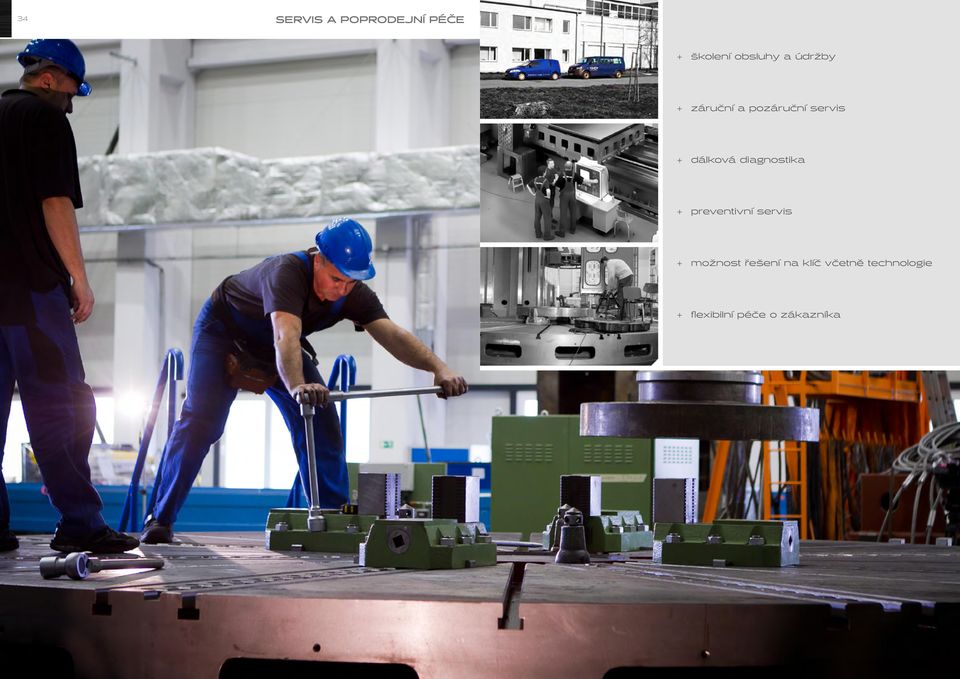

18 34 SERVIS A POPRODEJNÍ PÉČE + + školení obsluhy a údržby + + záruční a pozáruční servis + + dálková diagnostika preventivní servis + + možnost řešení na klíč včetně technologie + + flexibilní péče o zákazníka
