Návod na používání stříkací pistole Optimal 2000 M - HVLP

Transkript

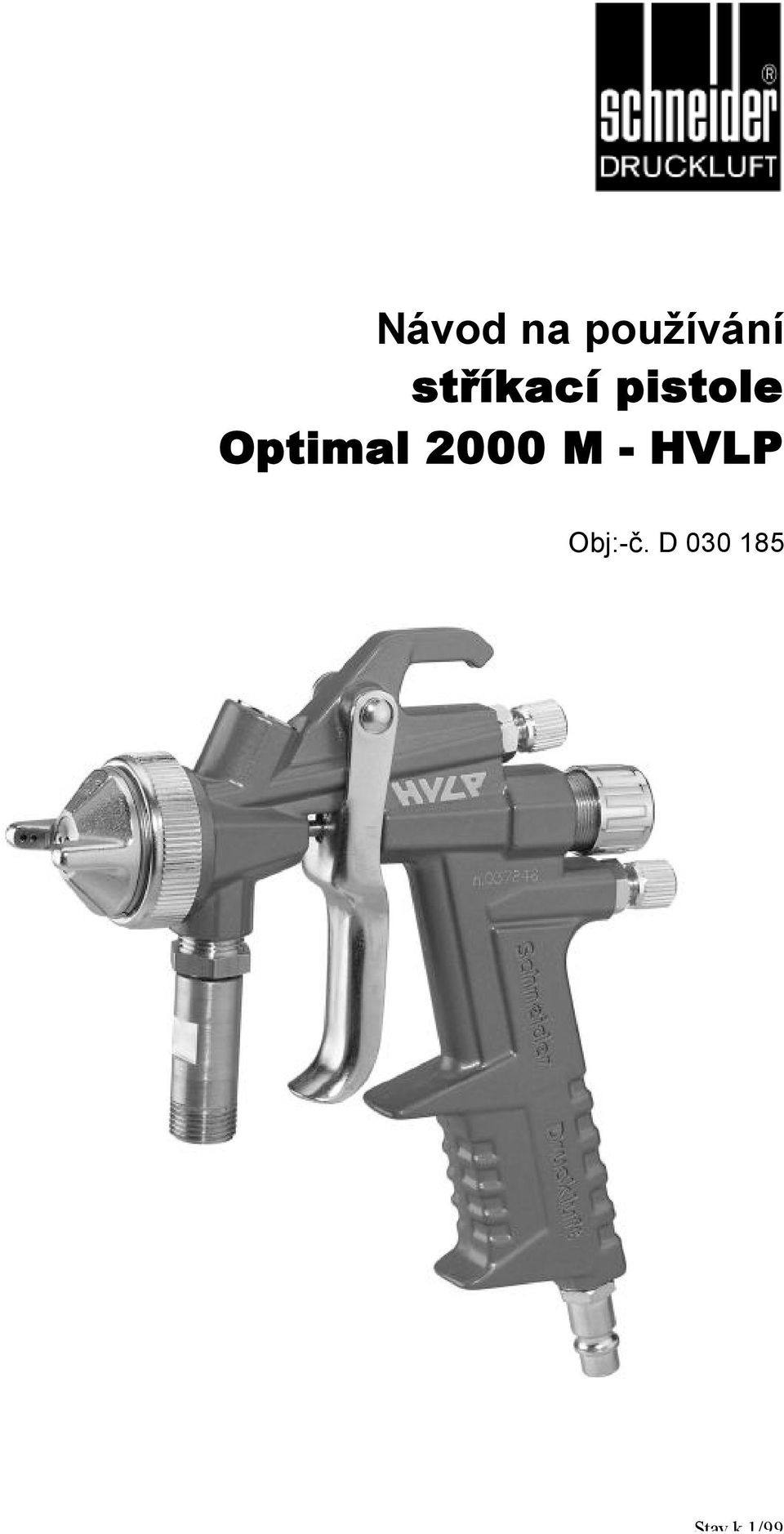

1 Návod na používání stříkací pistole Optimal 2000 M - HVLP Obj:-č. D Stav k 1/99

2 Vážený zákazníku, děkujeme Vám za projevený zájem o náš výrobek. Před tím, než začnete se zakoupenou stříkací pistolí pracovat, přečtěte si prosím nejdříve tento návod k používání. Tento návod obsahuje důležité pokyny, potřebné pro bezpečný a bezporuchový provoz. Proto skladujte tento návod neustále u Vašeho přístroje. Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě. Obsah seznamu 1. Rozsah dodávky 2. Technická data 3. Obrázek 4. Funkce a použití 5. Bezpečnostní předpisy 6. Uvedení do provozu 7. Péče a údržba 8. Pokyny k odstranění vad 9. Příslušenství 10. Záruční podmínky 11. Schéma 12. Seznam náhradních dílů 1 Rozsah dodávky 1 stříkací pistole Optimal 2000 M HVLP 2 Technická data Spotřeba vzduchu ca l/min Provozní tlak max. 2,6 bar Vnitřní tlak trysky 0,7 bar Velikost trysky 1,5 mm Délka/šířka/výška 185/98/185 mm Hmotnost 650 g Dop. průměr hadice (vnitřní) Hadice pro stl.vzduch 10 mm Dop.průměr hadice (vnitřní) Hadice na materiál 13 mm Nastavitelnost paprsku Kulatý & široký Potřebná kvalita stl. vzduchu Potřebný výkon kompresoru: Nastavitelné hodnoty pro práci: Vyčištěný a bez kondenzátu. Plnící množství kompresoru je 180 l/min, což odpovídá výkonu motoru od 1,5 kw. Nastavitelný prac.tlak pomocí reduk čního ventilu či redukčního ventilu s filtrem je max. 2,6 bar. Mějte na paměti: Barvy jsou látky zdraví škodlivé. Noste proto při práci se stříkací pistolí odpovídající pracovní oblek a používejte dýchací masku. Dodržujte bezpečnostní předpisy!

3 3 Obrázek stříkací pistole Optimal 2000 M HVLP Poz. Označení 1 Ovládací páčka 2 Vsuvka pro připojení stl. vzduchu 3 Připojení k materiálu 4 Šroub pro nastavení množství barvy 5 Regulace množství vzduchu 6 Regulační šroub kulatého a širokého paprsku 7 Regulátor tlaku 8 Vzduchová krytka Funkce a použití Tato stříkací pistole je ruční, pneumatické nářadí určené jak pro použití v domácích dílnách, tak řemeslných a dílenských provozech. Je zvláště vhodná k lakování, barvení a lepení. Stříkací pistole je ve spojení se zásobníkem materiálu vhodná zvláště pro větší plochy. Barva je proudem vzduchu velmi jemně rozprašována a rovnoměrně nanášena na nastříkávanou plochu. Kvalitu nástřiku lze upravovat regulováním paprsku od kulatého až po široký (poz. 6). P ři širokém paprsku pro velké plochy lze stupňovitě nastavit množství barvy na regulátoru (poz. 4). Na regulátoru tlaku (poz. 7) lze nastavit stlačený vzduch přímo na stříkací pistoli. Toto umožňuje víceúčelovou použitelnost této stříkací pistole. Mimořádné vlastnosti: Označení HVLP značí pistoli s malým mlžením, to znamená, že vnitřní tlak trysky je jen 0,7 bar. Tento nízký vnitřní je zaručitelný, ale pouze tehdy, kdy vstupní tlak stlačeného vzduchu nepřestoupí 2,6 bar.

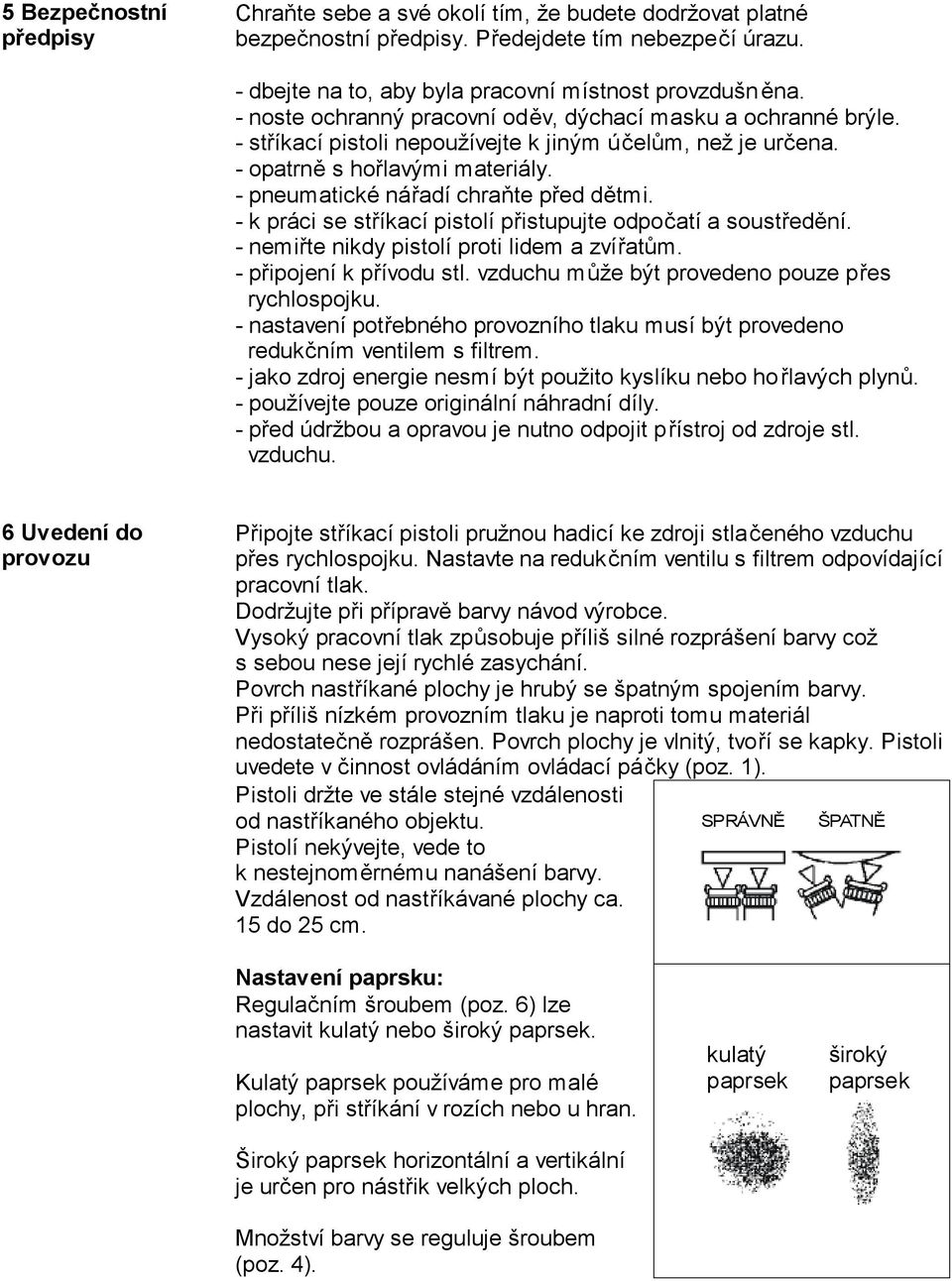

4 5 Bezpečnostní předpisy Chraňte sebe a své okolí tím, že budete dodržovat platné bezpečnostní předpisy. Předejdete tím nebezpečí úrazu. - dbejte na to, aby byla pracovní místnost provzdušněna. - noste ochranný pracovní oděv, dýchací masku a ochranné brýle. - stříkací pistoli nepoužívejte k jiným účelům, než je určena. - opatrně s hořlavými materiály. - pneumatické nářadí chraňte před dětmi. - k práci se stříkací pistolí přistupujte odpočatí a soustředění. - nemiřte nikdy pistolí proti lidem a zvířatům. - připojení k přívodu stl. vzduchu může být provedeno pouze přes rychlospojku. - nastavení potřebného provozního tlaku musí být provedeno redukčním ventilem s filtrem. - jako zdroj energie nesmí být použito kyslíku nebo hořlavých plynů. - používejte pouze originální náhradní díly. - před údržbou a opravou je nutno odpojit přístroj od zdroje stl. vzduchu. 6 Uvedení do provozu Připojte stříkací pistoli pružnou hadicí ke zdroji stlačeného vzduchu přes rychlospojku. Nastavte na redukčním ventilu s filtrem odpovídající pracovní tlak. Dodržujte při přípravě barvy návod výrobce. Vysoký pracovní tlak způsobuje příliš silné rozprášení barvy což s sebou nese její rychlé zasychání. Povrch nastříkané plochy je hrubý se špatným spojením barvy. Při příliš nízkém provozním tlaku je naproti tomu materiál nedostatečně rozprášen. Povrch plochy je vlnitý, tvoří se kapky. Pistoli uvedete v činnost ovládáním ovládací páčky (poz. 1). Pistoli držte ve stále stejné vzdálenosti od nastříkaného objektu. SPRÁVNĚ ŠPATNĚ Pistolí nekývejte, vede to k nestejnoměrnému nanášení barvy. Vzdálenost od nastříkávané plochy ca. 15 do 25 cm. Nastavení paprsku: Regulačním šroubem (poz. 6) lze nastavit kulatý nebo široký paprsek. Kulatý paprsek používáme pro malé plochy, při stříkání v rozích nebo u hran. Široký paprsek horizontální a vertikální je určen pro nástřik velkých ploch. Množství barvy se reguluje šroubem (poz. 4). kulatý paprsek široký paprsek

5 7 Péče a údržba Vyčištění a ošetření pistole je nutné okamžitě po ukončení každé práce. Vyčištěná pistole zaručuje při dalším použití bezproblémovou práci. Jestliže při čištění odmontujete trysku, je nutno před zpětným našroubováním závit jemně potřít tukem. Tím je znemožněno případné zakousnutí trysky. Pozor: Stříkací pistoli nepokládejte nikdy celou do čistícího přípravku. Trysky a jehly jsou rychle opotřebitelné součásti, a proto skladujte vždy alespoň jednu náhradní sadu trysek u pistole (viz 9. Příslušenství). Pistoli jako ostatní pneumatické nářadí skladujte v suchých a čistých prostorech. 8 Pokyny k odstranění vad Úkaz Důvod Odstranění Paprsek barvy je přerušován, stříká trhaně 1. málo barvy v nádobce 2. šikmé držení pistole 3. zastavení se paprsku 4. volná/poškozená tryska 5. vysoká viskozita 6. opotřebené těsnění jehly 1. doplnit 2. změnit úhel 3. vyčistit 4. utáhnout,popř. 5. Viskozitu snížit 6. a jehlu seřídit Výsledný nástřik není vyhovující 7. přípojka stl. vzduchu netěsní 1. vzduchová hlava pistole znečištěná nebo poškozená 2. barva lepí v trysce nebo jsou poškozeny jednotlivé díly 3. jehla trysky poškozená 7. překontrolovat přípojku jak u pistole, tak u zdroje 1. vyčistit nebo 2. vyčistit nebo 3. trysku a jehlu Nepravidelný paprsek s tvořícími se kapkami 1. tryska znečištěná nebo poškozená 2. příliš nízký pracovní tlak 3. vysoká viskozita 4. znečištěná vzduchová hlava 1. vyčistit nebo 2. pracovní tlak zvýšit 3. Viskozitu snížit 4. vzduchovou hlavu vyčistit

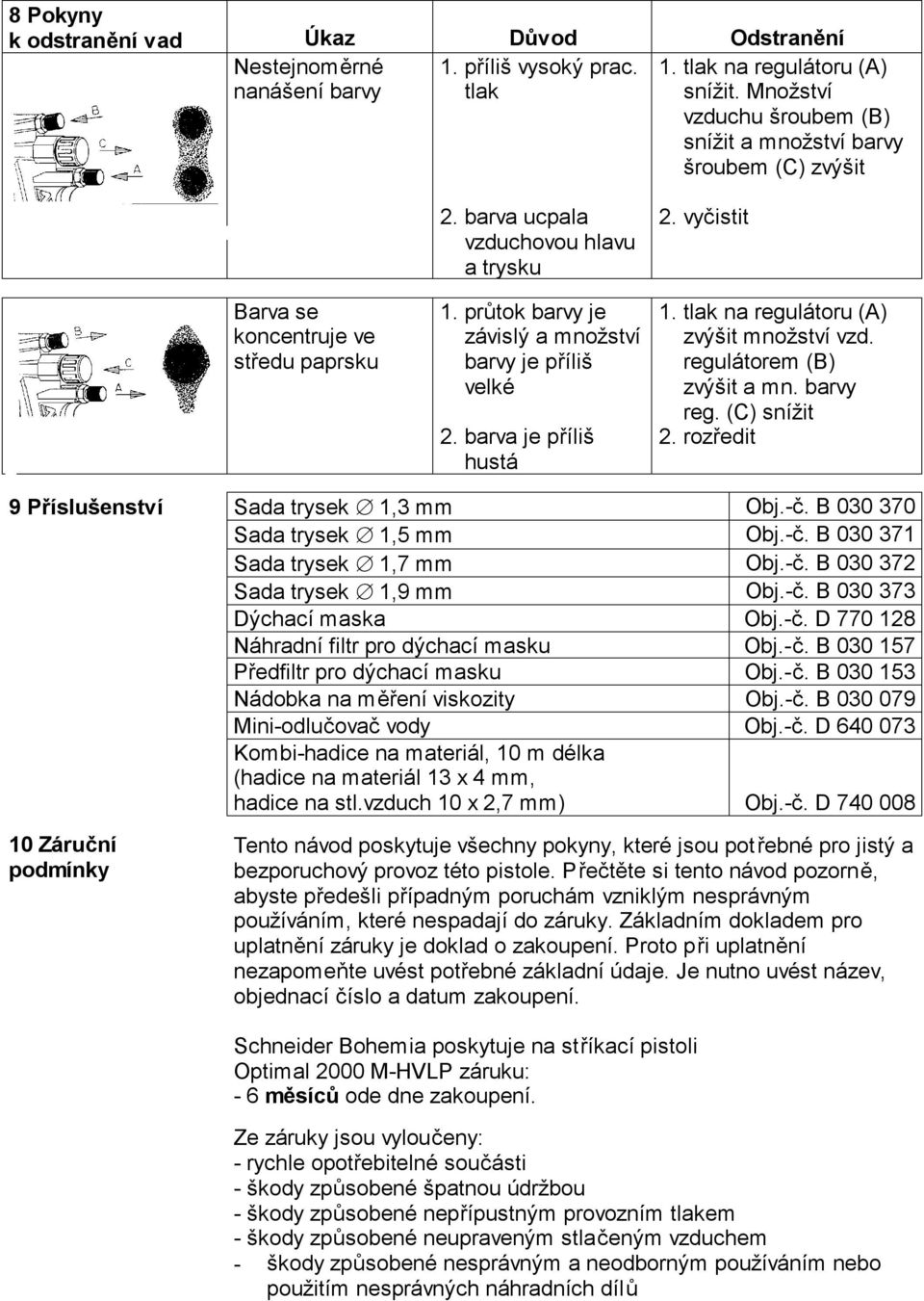

6 8 Pokyny k odstranění vad Úkaz Důvod Odstranění Nestejnoměrné nanášení barvy 1. příliš vysoký prac. tlak 1. tlak na regulátoru (A) snížit. Množství vzduchu šroubem (B) snížit a množství barvy šroubem (C) zvýšit Barva se koncentruje ve středu paprsku 2. barva ucpala vzduchovou hlavu a trysku 1. průtok barvy je závislý a množství barvy je příliš velké 2. barva je příliš hustá 2. vyčistit 1. tlak na regulátoru (A) zvýšit množství vzd. regulátorem (B) zvýšit a mn. barvy reg. (C) snížit 2. rozředit 9 Příslušenství Sada trysek 1,3 mm Obj.-č. B Sada trysek 1,5 mm Obj.-č. B Sada trysek 1,7 mm Obj.-č. B Sada trysek 1,9 mm Obj.-č. B Dýchací maska Obj.-č. D Náhradní filtr pro dýchací masku Obj.-č. B Předfiltr pro dýchací masku Obj.-č. B Nádobka na měření viskozity Obj.-č. B Mini-odlučovač vody Obj.-č. D Kombi-hadice na materiál, 10 m délka (hadice na materiál 13 x 4 mm, hadice na stl.vzduch 10 x 2,7 mm) Obj.-č. D Záruční podmínky Tento návod poskytuje všechny pokyny, které jsou potřebné pro jistý a bezporuchový provoz této pistole. Přečtěte si tento návod pozorně, abyste předešli případným poruchám vzniklým nesprávným používáním, které nespadají do záruky. Základním dokladem pro uplatnění záruky je doklad o zakoupení. Proto při uplatnění nezapomeňte uvést potřebné základní údaje. Je nutno uvést název, objednací číslo a datum zakoupení. Schneider Bohemia poskytuje na stříkací pistoli Optimal 2000 M-HVLP záruku: - 6 měsíců ode dne zakoupení. Ze záruky jsou vyloučeny: - rychle opotřebitelné součásti - škody způsobené špatnou údržbou - škody způsobené nepřípustným provozním tlakem - škody způsobené neupraveným stlačeným vzduchem - škody způsobené nesprávným a neodborným používáním nebo použitím nesprávných náhradních dílů

7 11 Schéma stříkací pistole Optimal 2000 M - HVLP Likvidace: - Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. - Znehodnocené, opotřebené a nepoužitelné výrobky předejte k likvidaci některému z našich servisních středisek. 12 Seznam náhradních dílů Poz. Obj.-č. Označení Množ. 1 B Sada trysek 1,3 mm 1 B Sada trysek 1,5 mm 1 B Sada trysek 1,7 mm 1 B Sada trysek 1,9 mm 1 4 G Ovládací páčka 1 5 G Unášeč 1 6 Tělo pistole 1 7 G Regul.šroub pro kulatý/široký paprsek 1 8 G Vedení pro jehlu trysky 1 9 G Tlaková pružina 1 10 G Zachycení pružiny 1 11 G Těsnění 1 12 G Závitová vložka 1 13 G Regulátor množství barvy 1 14 G Regulátor množství vzduchu 1 19 E Vsuvka R 1/4 a 1 21 G Vodící kryt zadní 1 22 G Těsnění 1 23 G Vodící kryt zadní 1 24 G Těsnění jehly 1
