WIFI METEOROLOGICKÁ STANICE, 4 DNY

Transkript

1 WIFI METEOROLOGICKÁ STANICE, 4 DNY Art.-Nr Příručka Děkujeme, že jste se rozhodli ke koupi tohoto produktu. Přečtěte si prosím pečlivě tento návod dříve, než uvedete přístroj do provozu. Příručku uschovejte pro případné budoucí použití. Technická data Základna stanice Neomezený kalendář do roku 2099 Všední den nastavitelný v 8 jazycích: německy, anglicky, italsky, francouzsky, španělsky, holandsky, dánsky a rusky Ukazatel času ve 12-ti a 24 hodinovém formátu Automatické nastavení času přes síť WiFi Rozsah měření pokojové vlhkosti: 20% RH až 95% RH Teplota v místnosti: > Rozsah měření: -20 stupňů až 60 stupňů Celsia (-4 F až 140 F) >Displej lze přepínat mezi C a Fahrenheita Minimální / maximální zobrazení vlhkosti a teploty Předpověď počasí a teplota (předpověď počasí poskytovaná operátorem sítě) Přímé napojení na WiFi síť Napájení: 2 x AA baterie (každá 1,5V) a síťový adaptér (5V - 1,2A) Bezdrátové venkovní čidlo Rozsah měření venkovní teploty: - 40 stupňů Celsia (-4 F) 70 stupňů Celsia (158 F) Měřicí rozsah pro vlhkost venkovního vzduchu: 20% RH až 95% RH Radiová frekvence: 433 MHz Komunikační dosah: max. 60 m (v otevřeném poli) Napájení: 2 x AA baterie (každá 1,5V) Třída ochrany: IPX4

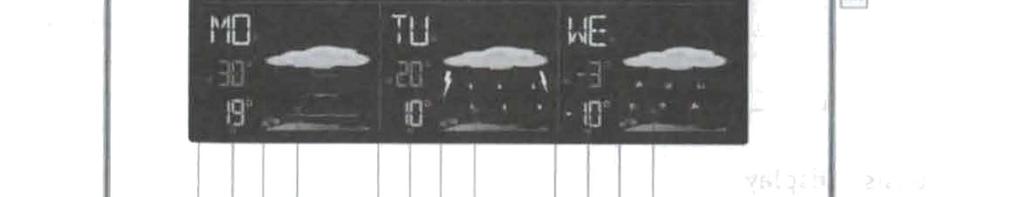

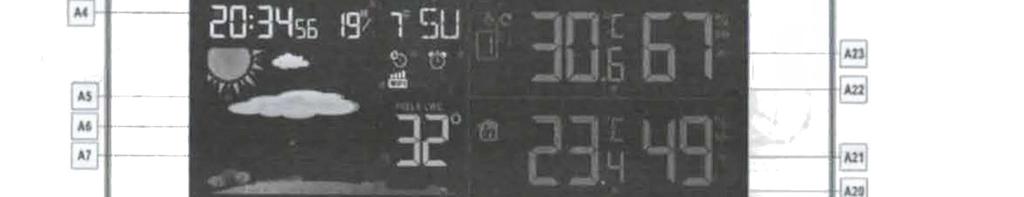

2 Přístroj ovládací prvky Základna displej A1: Všední dny dnešek A2: Symbol pro kalendář síťového času A3: Symbol pro sí tový čas A4: čas A5: Předpověď počasí na dnešní den A6: Symbol wi-fi A7: POCIT JAKO A8: Předpověď maximální teploty na další den A9: Předpověď minimální teploty na další den A10: Další den A11: Předpověď počasí na další den A12: Předpověď maximální teploty na pozítří A13: Předpověď minimální teploty na pozítří A14: Den pozítří A15: Předpověď počasí na pozítří A16: Předpokládaná maximální teplota za 3 dny A17: Předpověď minimální teploty za 3 dny A18: Den za 3 dny A19: Předpověď počasí za 3 dny A20: Pokojová teplota A21: Vlhkost v místnosti A22: Venkovní teplota A23: Venkovní vlhkost A24: Rádiový kanál A25: Symbol alarmu

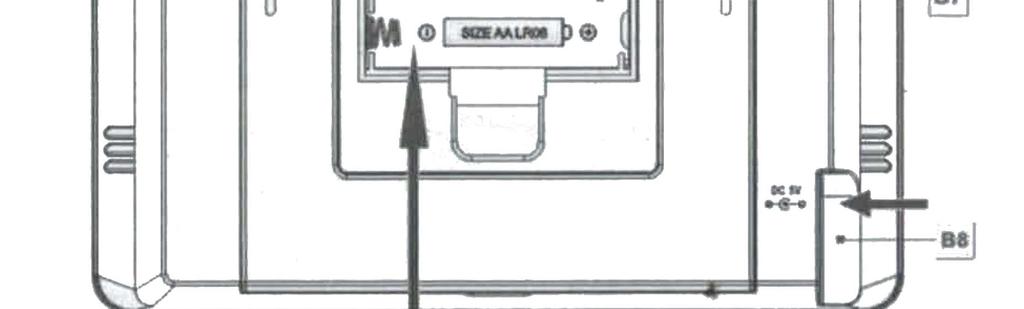

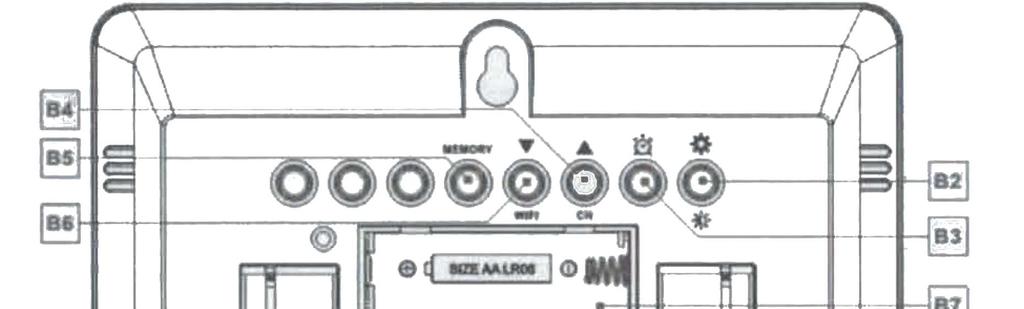

3 Základna zadní strana B1: symbol slunce/zz dotykový panel B2: tlačítko B3: tlačítko B4: tlačítko B5: tlačítko B6: tlačítko MEMORY B7: prostor pro baterie B8: připojení pro síťový adaptér Venkovní rozhlasový senzor C1: LCD displej - teplota C2: LCD displej vlhkost vzduchu C3: LED rádiový signál C4: tlačítko stupně Celsia/stupně Fahrenheita C5: tlačítko TX C6: přepínač mezi kanály C7: prostor pro baterie

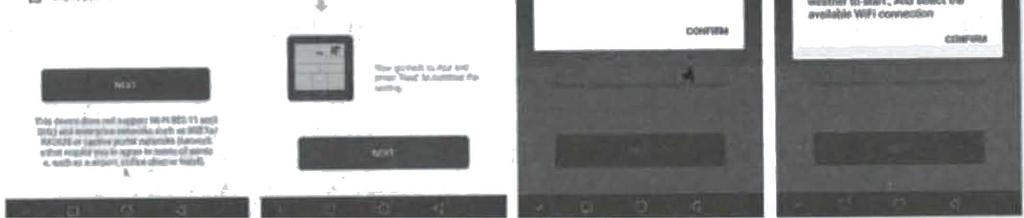

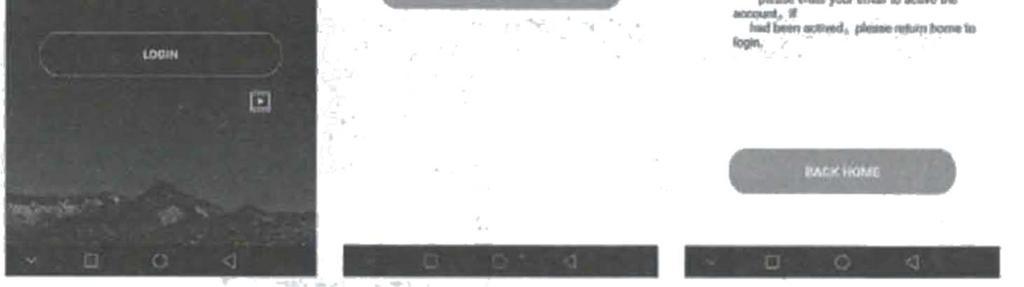

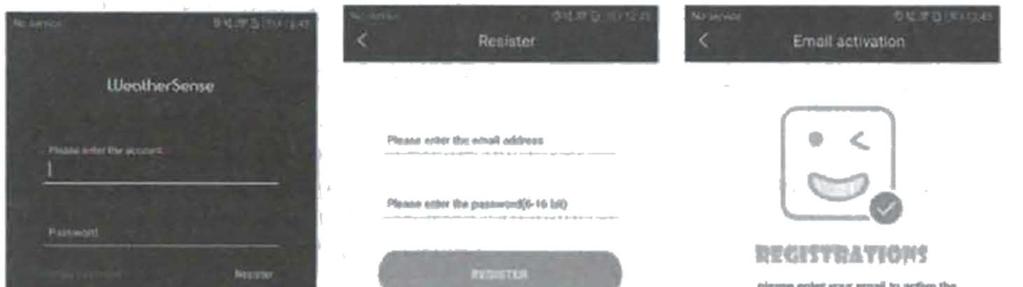

4 První uvedení do provozu Odstraňte kryt prostoru pro baterie z venkovního rádiového senzoru. Pro nastavení vhodného rádiového kanálu použijte přepínač kanálů v prostoru pro baterie. Do přihrádky vložte 2 x AA baterii, dbejte přitom na správnou polaritu +/-, jak je vyznačeno v přihrádce. Po vložení baterií se na senzoru na 3 sekundy rozsvítí LED dioda. Poté začne senzor měřit teplotu a vlhkost v okolí. Snímač nyní každou minutu vysílá rádiový signál s aktualizovanými daty a přitom jednou blikne. APP software pro stanici APP-Download: Available on App Store Požadovaný hardware: iphone4 (nebo vyšší) Available on Google Play Požadovaný software: ios7 (nebo vyšší) nebo Android 4.3 (nebo vyšší). Aplikace ke stažení Weather Sense Stáhnout aplikaci ios APP pod URL: Stáhnout aplikaci Android pod URL: Přihlášení uživatele: Po stažení aplikaci otevřete. Automaticky se otevře registrační okno, jak je uvedeno na následující straně. Po registraci obdržíte pro aktivaci účtu. Základní stanice s APP-připojením Po registraci v aplikaci a aktivaci se můžete do aplikace přihlásit. Na displeji se zobrazí okno základny. Nyní se můžete připojit k základně nebo ke směrovači. Zadejte heslo pro WiFi a pokračujte na "Další". Nyní připojte základnu síťovým adaptérem do síťové zásuvky. Po připojení k síti se na 3 sekundy rozsvítí všechny symboly na displeji základny. Během počátečního spuštění se základna automaticky spustí v režimu aplikace. Pokud přístroj nespustíte poprvé, začne okamžitě stanice měřit teplotu a vlhkost v místnosti. Vzhledem k tomu, že přístroj není v tuto chvíli připojen k síti WiFi, nelze ještě stáhnout informace o počasí a na displeji se zobrazují údaje o tlaku vzduchu, počasí a teplotě. V takovém případě stiskněte na 3 sekundy tlačítko B5 dokud přístroj nezačne pracovat v režimu aplikace. Poté, co je stanice v režimu aplikace, klikněte v režimu aplikace na tlačítko další. Nyní budete přesměrováni na nastavení WiFi. Vyberte Wi-Fi hotspot»livingsmart«a potvrďte, že je

5 připojení dokončeno. Kliknutím na ikonu "<Weathersen..." v levém horním rohu se automaticky vrátíte do okna aplikace. Pak v aplikace vyberte WiFi odkaz»livingsmart«. Nyní klikněte na "Další", poté se váš Smartphone připojí ke stanici. Pokud je spojení úspěšné, zobrazí se okno s napisem "Úspěšné připojení". Nyní stiskněte a podržte po dobu 3 sekund tlačítko B5 pro opuštění režimu aplikace. Současně klepněte do pole dotazu PROMPT BOX a potvrďte pomocí OK pro návrat do nastavení WiFi. Vyberte původní přístupový bod WiFi a potom klepněte na levý horní roh ikony <Weathersen...> a vraťte se do okna aplikace. Okno aplikace zobrazuje umístění stanice s hlavním omezením. Stanice bude nyní připojena k WiFi hotspotu (po ukončení režimu aplikace). V případě úspěšného připojení pak stanice obdrží od poskytovatele sítě čas, předpovědi tlaku, počasí a teplotu. Všechna data se zobrazí na displeji. Jméno a heslo k Wi-fi připojení Bude vyvolán režim aplikace Bude vyvolán režim Wifi hotspot LivingSmart Doporučujem e používat původní WiFi hotspot Stanice se nyní pokouší spojit s venkovním senzorem. Tato akce trvá přibližně 3 minuty. Mezitím na displeji bliká na venkovním čidle symbol rádiového přenosu. Současně naváže stanice připojení k síti WiFi. Jakmile se stanice zapne v normálním provozu, otevřete prostor pro baterie a vložte 2 x AA baterie. Věnujte přitom pozornost správné polaritě +/-, jak je vyznačeno v prostoru pro baterie. Baterie tak poskytnou plynulý a normální provoz v případě výpadku napájení nebo náhodného odpojení síťového adaptéru. Poznámka: Po odpojení síťového adaptéru se připojení WiFi automaticky odpojí. Venkovní senzor Jakmile naváže stanice rádiové spojení s venkovním senzorem, na displeji stanice se zobrazí venkovní teplota a vlhkost, rovněž i stavová lišta pro venkovní senzor. Stanici lze připojit až ke 3 různým venkovním senzorům. Pro každý venkovní senzor musíte zvolit jiný rádiový kanál (kanál 1, 2 nebo 3). Stisknutím tlačítka B4 můžete přepnout vnější teplotu a vlhkost až pro 3 rádiové kanály. Postupně můžete zobrazit různé hodnoty. Stiskněte opakovaně tlačítko, dokud se na displeji neobjeví B4, pak se zobrazí každá hodnota na 5 sekund a poté se automaticky posouvá na hodnotu další.

6 Pokud se stanice nemůže bezdrátově připojit k venkovnímu senzoru (na displeji se zobrazí --- ), stiskněte a podržte tlačítko B4 po dobu 3 sekund pro manuální spuštění vyhledávání signálu. Na displeji bliká symbol rádiového přenosu RF v úseku venkovního senzoru a přístroj restartuje vyhledávání. Poznámka: Pokud je na venkovním senzoru nastaven jiný rádiový kanál než ve stanici, není možné provést žádné rádiové spojení. Na displeji se zobrazí»--«. Ruční nastavení času Stiskněte a podržte tlačítko B2 po dobu 2 sekund, na displeji bude blikat ukazatel teploty. S tlačítky B4 a B5, můžete nastavit zobrazení teploty ve stupních Celsia nebo v F. Pro potvrzení stiskněte tlačítko B2, nyní bude blikat formát hodin 12/24. Pomocí tlačítek B4 a B5, vyberte formát mezi 12 a 24 hodinovým režimem. Pro povrzení vašeho výběru stiskněte tlačítko B2, nyní bliká časové pásmo. Tlačítky B4 a B5 nastavte správné časové pásmo (-12 až +12). Pro povrzení vašeho výběru stiskněte tlačítko B2, teď blikají hodiny. Tlačítky B4 a B5, můžete nastavit aktuální hodiny. Pro povrzení vašeho výběru stiskněte tlačítko B2, teď blikají minuty. Tlačítky B4 a B5, můžete nastavit minuty. Pro povrzení vašeho výběru stiskněte tlačítko B2, nyní blikají symboly pro měsíc a datum. Tlačítky B4 a B5 můžete nastavit měsíc/datum nebo datum/měsíc. Pro povrzení vašeho výběru stiskněte tlačítko B2, nyní bliká rok Tlačítky B4 a B5, můžete nastavit aktuální rok. Pro povrzení vašeho výběru stiskněte tlačítko B2, nyní bliká měsíc. Tlačítky B4 a B5, můžete nastavit aktuální měsíc. Pro povrzení vašeho výběru stiskněte tlačítko B2, nyní bliká datum. Tlačítky B4 a B5, můžete nastavit aktuální datum. Pro povrzení vašeho výběru stiskněte tlačítko B2, nyní bliká volba jazyka pro den v týdnu. Tlačítky B4 a B5 můžete nastavit požadovaný jazyk pro den v týdnu. jazyk neděle pondělí úterý středa čtvrtek pátek sobota anglicky, EN SU MO TU WE TH FR SA německy, GE SO MO DI MI DO FR SA francozs., FR DI LU MA ME JE VEN SA italsky, IT DO LU MA ME GI VEN SA španěls., SP DO LU MA MI JU VIE SA holands., DU ZO MA DI WO DO VRI ZA dánsky, DA SO MA TI ON TO FRE LO rusky, RU BC nh BT CP чт пт сб Pro povrzení stiskněte tlačítko výběru. Tím se ukončí menu nastavení a příszroj zobrazí normální čas. Poznámky: Pokud po dobu delší než 20 sekund nestisknete žádné tlačítko, přístroj automaticky opustí režim nastavení a vrátí se k normálnímu zobrazení času. Den v týdnu můžete zobrazit v 8 různých jazycích: německy, anglicky, italsky, francouzsky, španělsky, holandsky, dánsky a rusky.

7 Pokud bylo navázáno připojení k WiFi k síti, přístroj automaticky zobrazí aktuální čas. Na displeji se zobrazí ikona a nebudete moci ručně měnit čas a časové pásmo v nastavení menu. Nastavení denního budíku Pro vstup do režimu budíku, stiskněte tlačítko B3. V režimu budíku znovu stiskněte tlačítko B3 pro aktivaci funkce budíku. Uslyšíte pípnutí a zobrazí se symbol A25 budíku. Budík je nyní aktivován. Pokud chcete budík deaktivovat, stiskněte znovu tlačítko B3 symbol budíku A25 zmizí. Po dobu 2 sekund stiskněte a podržte tlačítko B3, dokud nezačne blikat budík. Tlačítky B4 a B5 nastavte budík. Pro potvrzení stiskněte tlačítko B3 nyní blikají minuty na budíku. Tlačítky B4 a B5 nastavte minuty na budíku. Pro potvrzení stiskněte tlačítko B3 na budíku bliká čas buzení. Tlačítky B4 a B5 můžete nastavit dobu trvání funkce Snooze (spánku). Pro potvrzení stiskněte tlačítko B3 Tím se ukončí menu nastavení budíku a použijí se všechna nastavení. Poznámka: Pokud po dobu delší než 20 sekund nestisknete žádné tlačítko, přístroj automaticky opustí režim nastavení budíku a vrátí se k normálnímu zobrazení času. Budík zazní po dobu dvou minut, pokud jej dříve nevypnete stisknutím libovolného tlačítka. V tomto případě zazní budík znovu po 24 hodinách. Hlasitost budíku se zvyšuje. Během 2 minut se hlasitost zvýší čtyřikrát. Funkci opakovaného buzení můžete nastavit následovně: 5 až 60 minut nebo OFF. Pokud je nastaveno na "OFF", funkce Snooze je vypnuta. Vypnutí budíku Když se ozve budík, můžete jej vypnout stisknutím libovolného tlačítka kromě tlačítka B1 Budík můžete také vypnout stisknutím a podržením tlačítka B1 po dobu přibližně 3 sekund. Snooze funkce (funkce spánku) Když zazní budík, můžete aktivovat funkci opakovaného buzení krátkým stisknutím tlačítka B1 Budík se na přednastavenou dobu vypne a poté znovu zazní. Chcete-li aktivovat funkci opakovaného buzení, můžete stisknout libovolné tlačítko kromě tlačítka B1. Funkci snooze můžete vypnout také stisknutím a podržením tlačítka B1 po dobu přibližně 3 sekund. Poznámka: Pokud je funkce Snooze vypnuta, nemůžete budík přerušit stisknutím tlačítka B1 Maximální a minimální teplota a relativní vlhkost Chcete-li přepínat mezi zobrazením teploty uvnitř, venku, maximální a minimální teploty a vlhkosti, stiskněte tlačítko Memory. 1 x stisknutím zobrazíte maximální hodnoty teploty a vlhkosti 2 x stisknutím zobrazíte hodnoty minimální teploty a vlhkosti 3 x stiskněte pro zobrazení aktuálních hodnot teploty / vlhkosti Chcete-li obnovit maximální / minimální hodnoty, stiskněte a podržte tlačítko Memory po dobu přibližně 2 sekund. Tím se resetují všechny maximální a minimální hodnoty na aktuálně naměřené hodnoty.

8 Poznámka: Pokud by naměřená hodnota teploty měla být pod měřicím rozsahem, na displeji se zobrazí LL.L. Pokud má být naměřená hodnota teploty nad měřicím rozsahem, zobrazí se na displeji HH.H. Slabé baterie Pokud se ve sloupci "IN" zobrazí symbol vybité baterie, co nejdříve vyměňte ve stanici baterie. Pokud se ve sloupci "OUT" zobrazí symbol vybité baterie, vyměňte prosím baterie venkovního senzoru, jehož kanál bude zobrazen. Podsvícení Pokud je stanice napájena bateriemi, můžete podsvícení aktivovat stisknutím tlačítka B1 Po 15 sekundách podsvícení znovu zhasne. Pokud provozujete stanici napájecím adaptérem, baterie se automaticky odpojí od napájení a podsvícení zůstane rozsvícené. Jas podsvícení můžete změnit ve stupních stisknutím tlačítka B2 velmi světlé, světlé, slabé a OFF. Jas si vyberte podle svých osobních preferencí. Pokud nastavíte jas na nízkou úroveň nebo ho zcela vypnete, stisknutím tlačítka B1 zvýšíte jas na maximální úroveň po dobu 15 sekund. Vysvětlení předpovědi počasí v síti Po připojení základny k síti WiFi budou informace o počasí na stanici aktualizovány přes internet a informace budou obnoveny každou hodinu. Základní stanice stahuje přímo z Internetu následující hodnoty v reálném čase: předpověď počasí pro dnešek a na další tři dny, předpověď maximálních a minimálních teplot. Základní stanice automaticky načte na server data vnitřní a venkovní teploty a vlhkosti. Tyto data můžete nahrát ze serveru do aplikace prostřednictvím sítě. Na displeji se zobrazí následující symboly počasí: (popis rámečků) Slunečno téměř slunečno částečně zataženo téměř zataženo zataženo Lehký déšť většinou deštivo přeháňka velký déšť bouřkové přeháňky

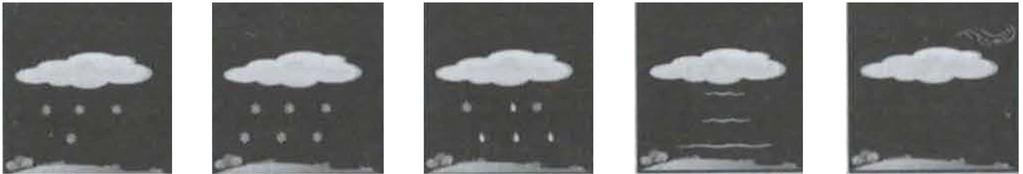

9 Déšť a krupobití krupobití sníh a krupobití lehké sněžení většinou sněžení Sněžení husté sněžení déšť a sníh mlha/mlhavo větrno Aplikace Zobrazení základního menu Zobrazení základního menu 1 Zobrazení základního menu 2 D1: lišta hlavního menu D2: obnovení dat D3: poloha města D4: Teplota a vlhkost hlavního přístroje a aktuální počasí D5: rychlé nastavení teploty a vlhkosti na hlavní jednotce D6: Cítím se jako D7: tlaku vzduchu dnes D8: Název venkovního senzoru D9: Stav baterie pro venkovní senzory D10: Teplota a vlhkost venkovních senzorů D11: Rychlé nastavení teploty a vlhkosti pro senzory D12: Předpověď počasí na další čtyři dny D13: Zobrazení mapy hlavního přístroje D14: Dnešní rychlost a směr větru D15: Východ a západ slunce aktuálního dne

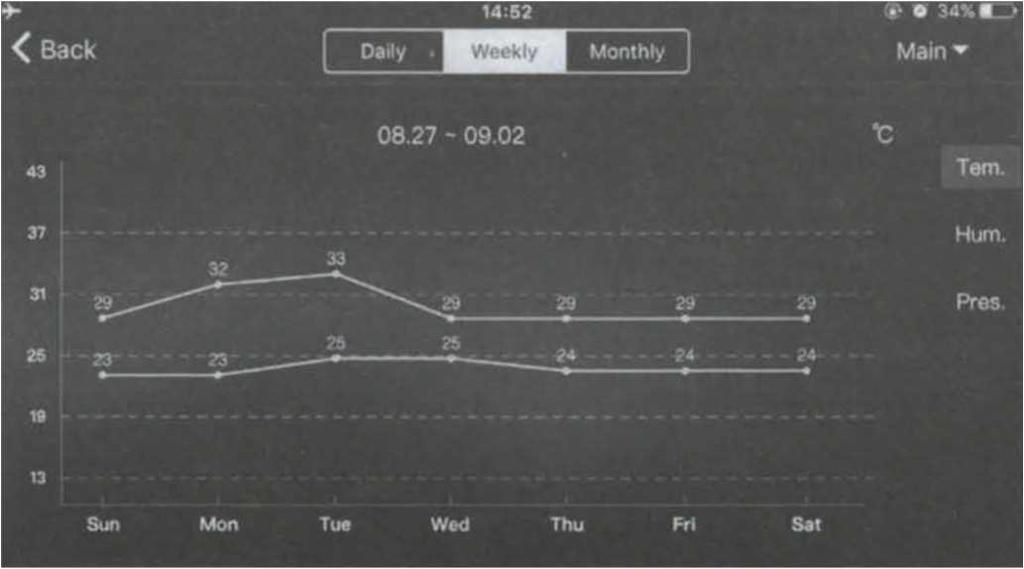

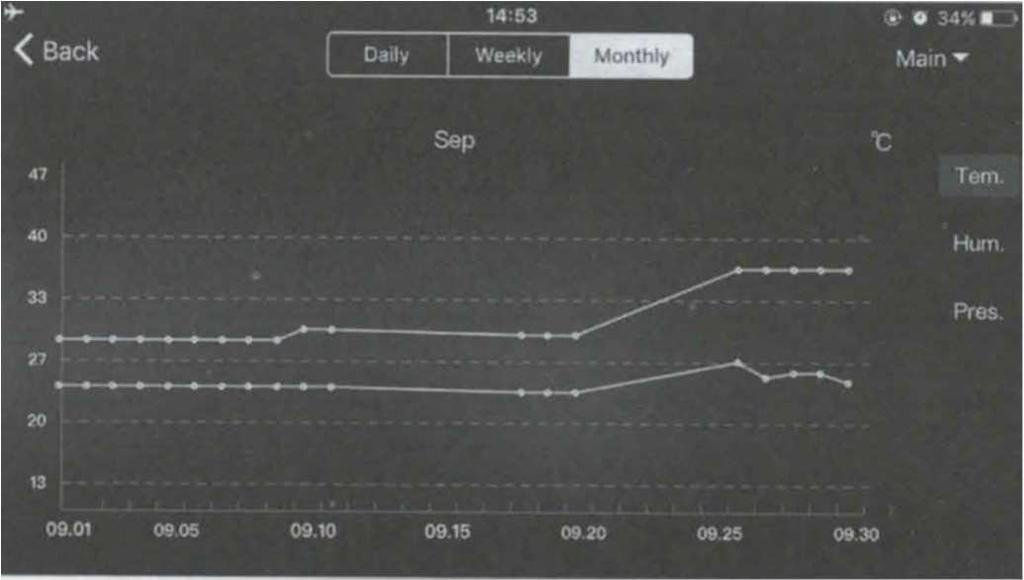

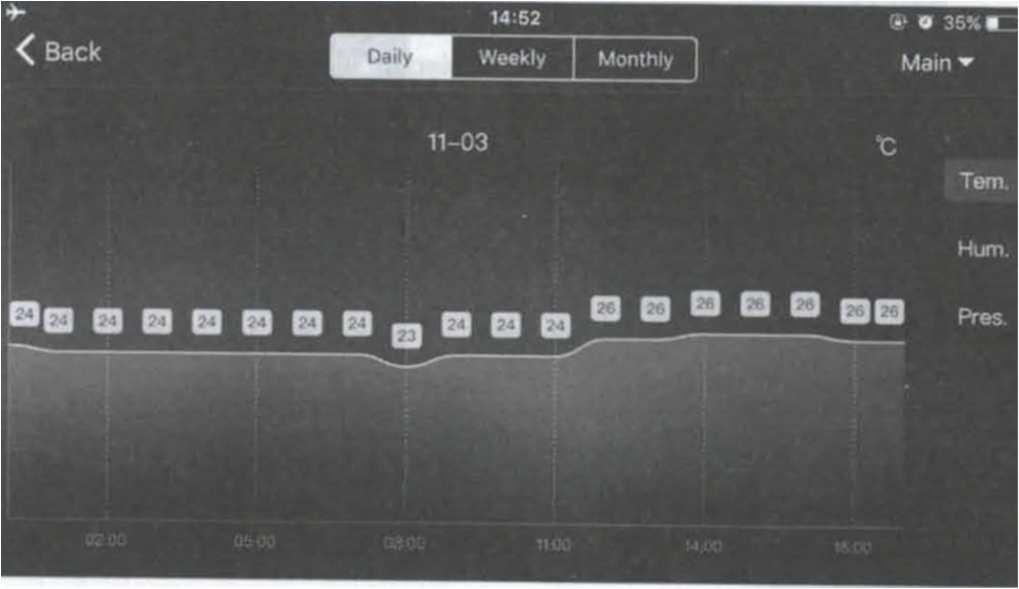

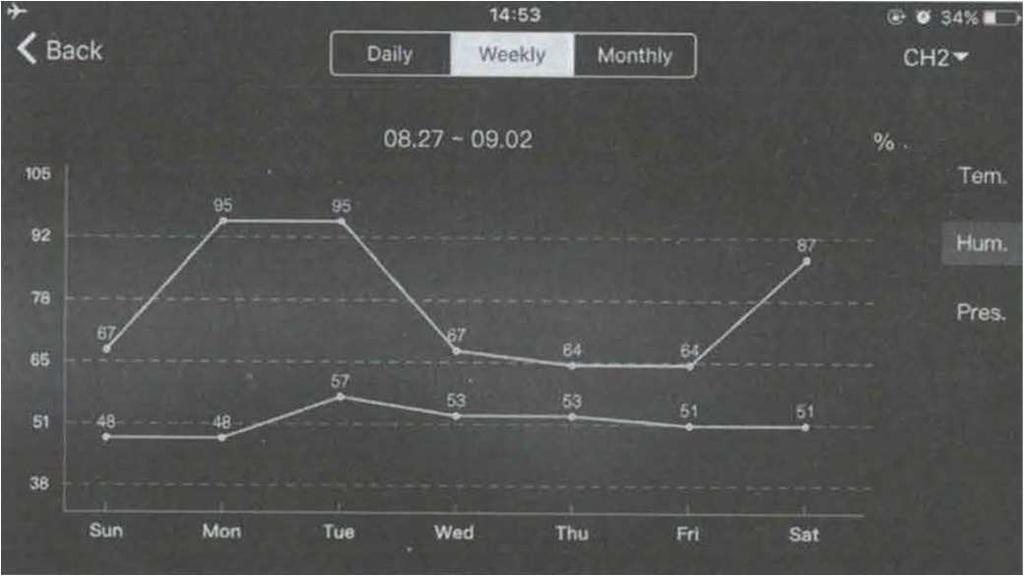

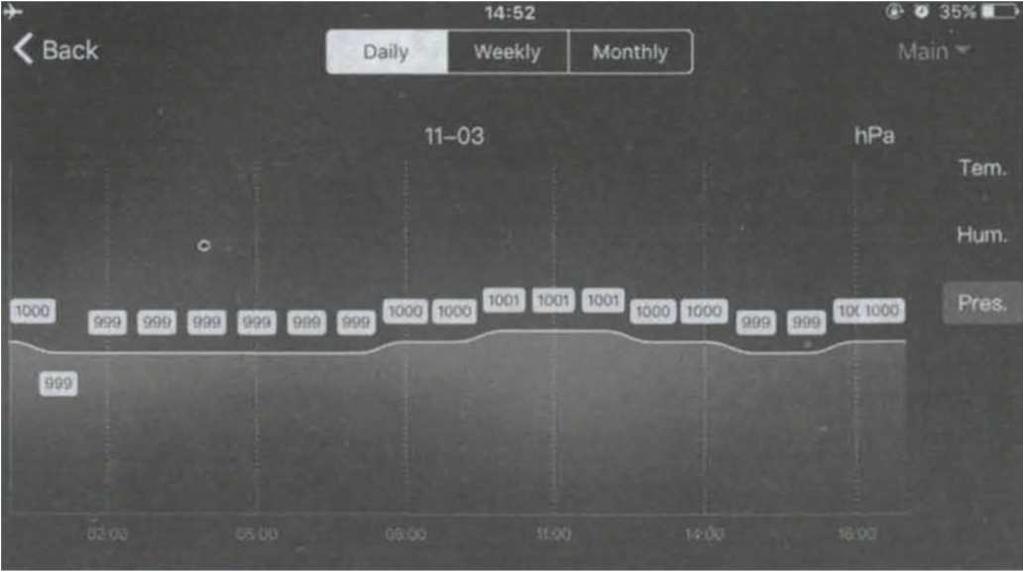

10 Datové diagramy na displeji Klikněte v hlavním menu na D4 (Home Page Data Display_1), poté se vyvolá zobrazení dat aplikace. Klikněte na hlavní lištu v pravém horním rohu displeje. Poté můžete přepínat mezi základním nebo bezdrátovým datovým diagramem venkovního senzoru. Klepněte na Daily, Weekly, Monthly, pro zobrazení grafů denních, týdenních a měsíčních dat. Přetažením grafu doleva nebo doprava zobrazíte data z různých dnů a časů. Klikněte na Tem, Hum a Pres, na pravé straně obrazovky se zobrazí historie záznamu teploty, vlhkosti a tlaku. Datový diagram denní zobrazení 1 (viz obrázek) Datový diagram týdenní zobrazení 2 (viz obrázek) Datový diagram denní zobrazení 2 (viz obrázek) Datový diagram měsíční zobrazení 1 (viz obrázek) Datový diagram týdenní zobrazení 1 (viz obrázek) Datový diagram měsíční zobrazení 2 (viz obrázek) Nastavení alarmu teploty a vlhkosti Klikněte v hlavním menu na D5, pak můžete zadat do hlavního přístroje požadované hodnoty teploty a vlhkosti.

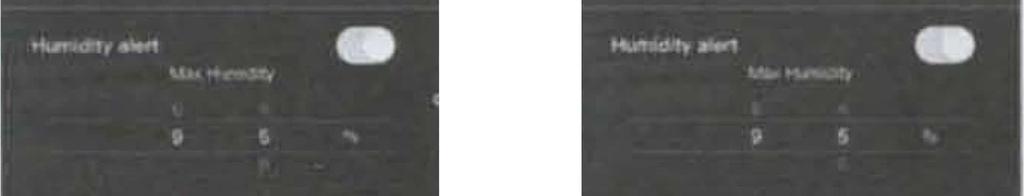

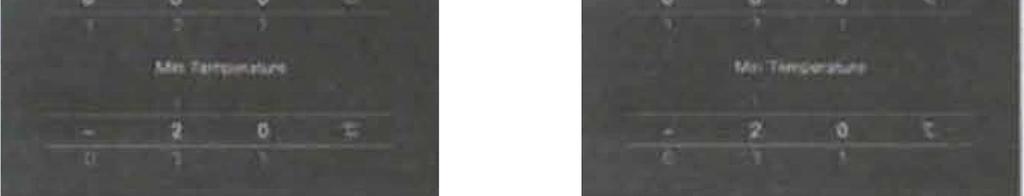

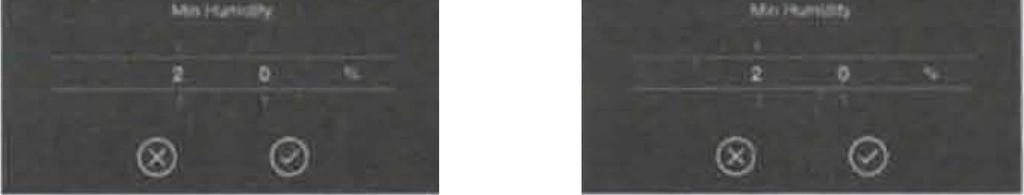

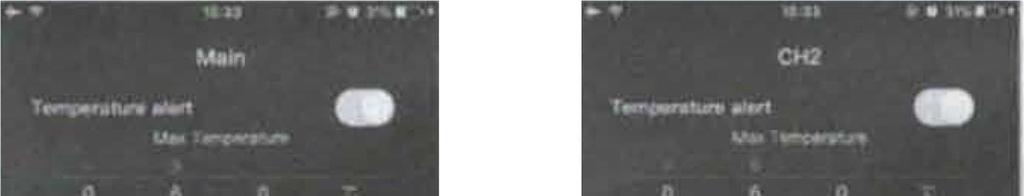

11 Chcete-li nastavit alarm teploty a vlhkosti pro bezdrátový venkovní senzor, stiskněte na vybraném kanálu D8 a poté D11 pro zadání požadovaných hodnot alarmu teploty a vlhkosti pro hlavní přístroj. Alarm teploty a vlhkosti: Nastavení hlavní jednotky Alarm teploty a vlhkosti: Nastavení pro bezdrátový venkovní senzor Alarm teploty a vlhkosti Pro aktivování vstupu pro teplotu a vlhkost na hlavním přístroji, stiskněte pro povrzení symbol fajfky. Při příštím připojení k síti WiFi budou data automaticky převzata. Když je základní stanice aktivována alarmem teploty nebo vlhkosti, přístroj okamžitě odešle zprávu do aplikace. Aplikace spustí alarm ihned po přijetí. Menu základního nastavení Klikněte v hlavním menu na D1, data z pravé strany se vysunou z hlavního menu. Chcete-li změnit základní nastavení, klepněte na funkční klávesy podle následujícího seznamu:

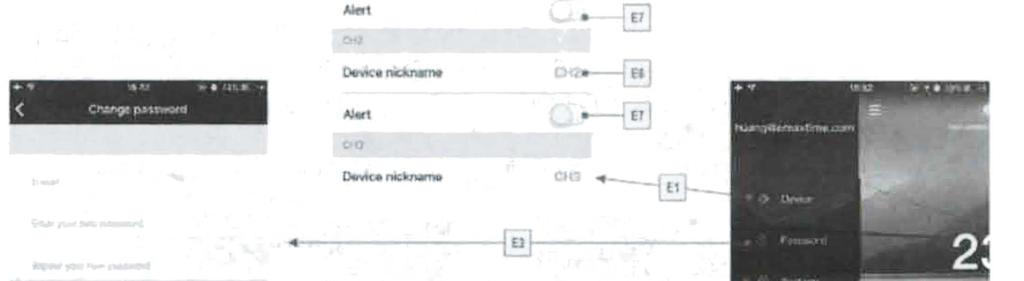

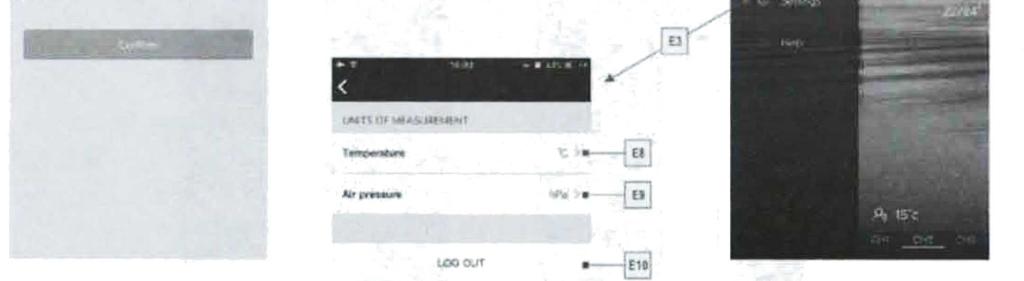

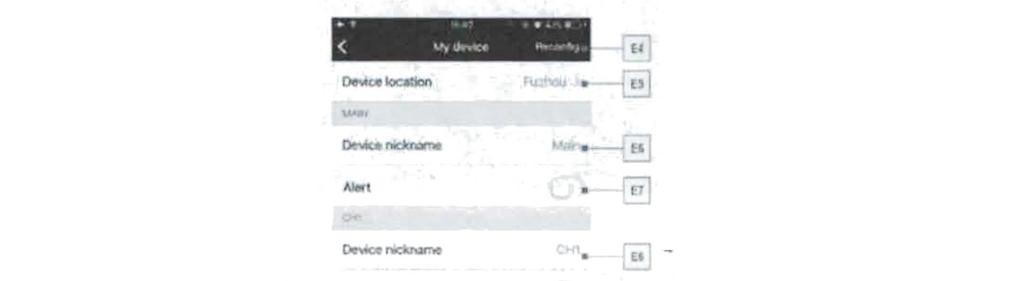

12 E1: vyvolání správce přístroje E2: změna hesla E3: poloha města E4: opakování navázání spojení E5: přenastavení přístroje E6: změna názvu přístroje E7: otevření funkce alarmu teploty nebo vlhkosti E8: nastavení měrné jednotky teploty E9: nastavení měrné jednotky pro tlak vzduchu E10: smazání Likvidace starých spotřebičů Tento produkt na konci své životnosti nepatří do běžného domácího odpadu, ale do recyklačního sběrného dvora pro elektrické a elektronické přístroje. Symbol přeškrtnutého koše na výrobku, v příručce a na obalu, Vás na to upozorňuje.
