SP-1101W/SP-2101W Zkrácený Instalační Manuál

Transkript

1 SP-1101W/SP-2101W Zkrácený Instalační Manuál / v1.0 1

2 I. Informace o produktu I-1. Obsah balení Smart Plug Switch Zkrácený instalační manuál CD s rychlým instalačním průvodcem I-2. Přední panel Power LED Tlačítko Switch Status & LED Tlačítko Reset Button LED Síť 2

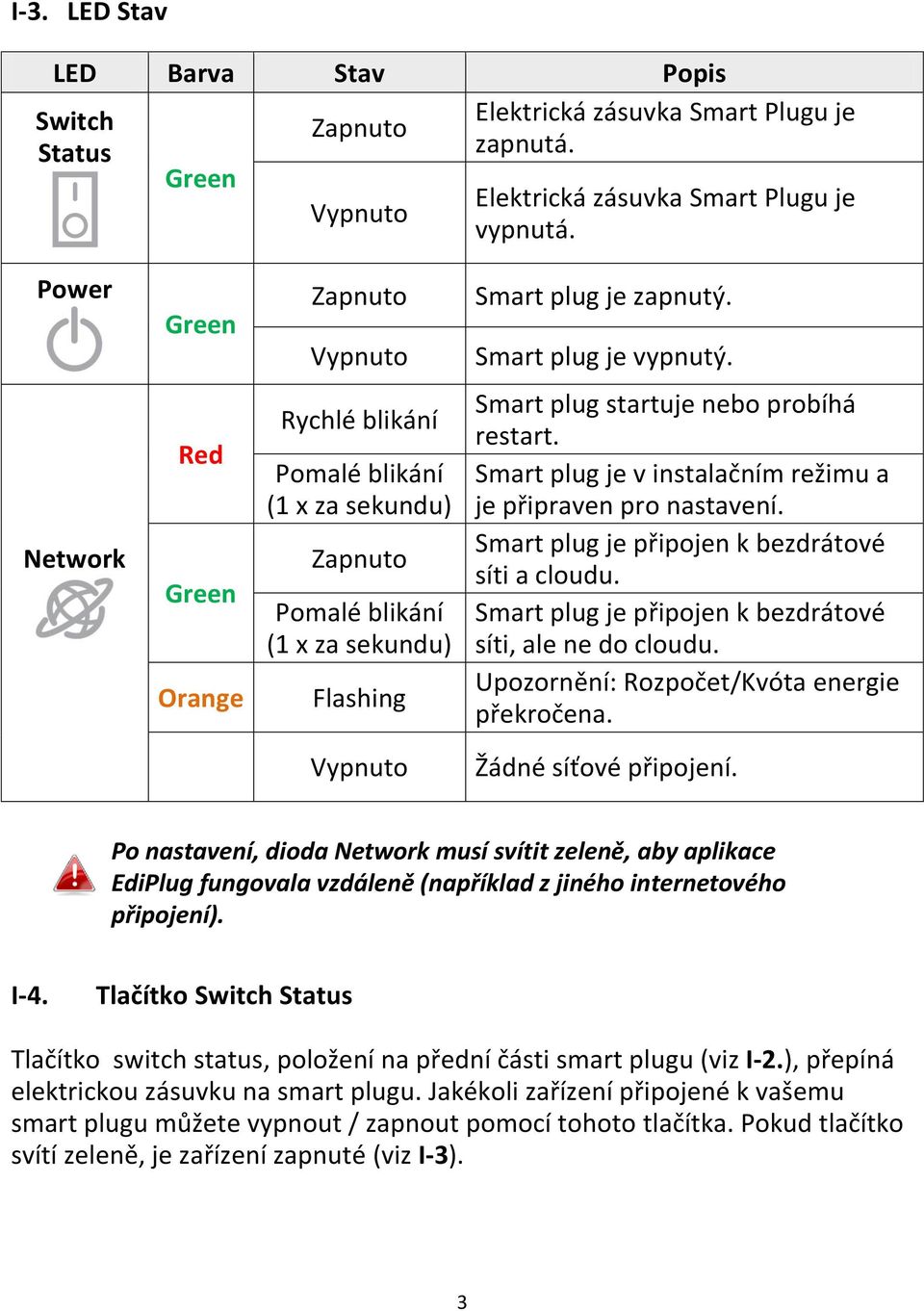

3 I-3. LED Stav LED Barva Stav Popis Switch Status Green Zapnuto Vypnuto Elektrická zásuvka Smart Plugu je zapnutá. Elektrická zásuvka Smart Plugu je vypnutá. Power Green Zapnuto Vypnuto Smart plug je zapnutý. Smart plug je vypnutý. Network Red Green Orange Rychlé blikání Pomalé blikání (1 x za sekundu) Zapnuto Pomalé blikání (1 x za sekundu) Flashing Smart plug startuje nebo probíhá restart. Smart plug je v instalačním režimu a je připraven pro nastavení. Smart plug je připojen k bezdrátové síti a cloudu. Smart plug je připojen k bezdrátové síti, ale ne do cloudu. Upozornění: Rozpočet/Kvóta energie překročena. Vypnuto Žádné síťové připojení. Po nastavení, dioda Network musí svítit zeleně, aby aplikace EdiPlug fungovala vzdáleně (například z jiného internetového připojení). I-4. Tlačítko Switch Status Tlačítko switch status, položení na přední části smart plugu (viz I-2.), přepíná elektrickou zásuvku na smart plugu. Jakékoli zařízení připojené k vašemu smart plugu můžete vypnout / zapnout pomocí tohoto tlačítka. Pokud tlačítko svítí zeleně, je zařízení zapnuté (viz I-3). 3

4 I-5. Produktový štítek Na produktové štítku, umístěném na zadní straně smart plugu najdete informace o energetických vlastnostech a výchozí heslo pro váš smart plug. Heslo byste po dokončení instalace měli z bezpečnostních důvodů změnit. Heslo je zapotřebí pro vzdálený přístup k smart plugu. I-6. Reset Pokud zaznamenáte problém s vaším smart plugem, můžete jej vrátit do továrního nastavení. Toto resetuje všechna nastavení, včetně hesla, zpět na výchozí. 1. Stiskěnte a držte tlačítko reset na přední straně smart plugu alespoň po dobu 10ti sekund 2. Pusťte jej jakmile dioda Síť začne rychle červeně blikat. 3. Vyčkejte dokud se smart plud nerestartuje. Zařízení je připraveno k nastavení, jakmile začne dioda síť červeně pomalu blikat. 4

5 II. Instalace Hardwaru Postupujte podle instrukcí níže pro ujištění, že smart plug je správně připojen a připraven pro nastavení. Pokud máte více zařízení smart plug, instalujte najednou pouze jedno. 1. Zapojte Plug do elektrické zásuvky. 2. Chvíli počkejte, dokud nedojde k zapnutí přepínače. Tento přepínač je připraven pro nastavení, jakmile začne LED indikátor sítě pomalu blikat červeně, čímž bude indikovat režim instalace.. Jestliže LED indikátor sítě tohoto přepínače nebude indikovat režim instalace, proveďte jeho resetování (viz I-6). 3. Bude-li LED indikátor sítě tohoto přepínače indikovat režim instalace, pokračujte prosím bodem III. Nastavení přepínače Smart Plug, aby došlo k jeho nastavenípomocíaplikace pro chytré telefony EdiPlug, která je k dispozici zdarma. 5

6 III. Nastavení přepínače Smart Plug Chcete-li provést nastavení vašeho přepínače Smart Plug pomocí zdarma poskytované aplikace EdiPlug, stáhněte si prosím tuto aplikaci a potom postupujte podle pokynů pro nastavení pro systémy ios nebo Android. Po provedení nastavení můžete použít aplikaci EdiPlug k dálkovému zapnutí nebo vypnutí přepínače Smart Plug z jakéhokoli chytrého telefonu s připojením k internetu, a také pro nastaveníautomatického plánovánía oznamování ů. 1. Chcete-li získat aplikaci EdiPlug, navštivte stránky Apple App Store nebo Google Play. 2. Stáhněte a nainstaluje aplikaci. 3. Postupujte podle níže uvedených pokynů pro systémy ios nebo Android. 6

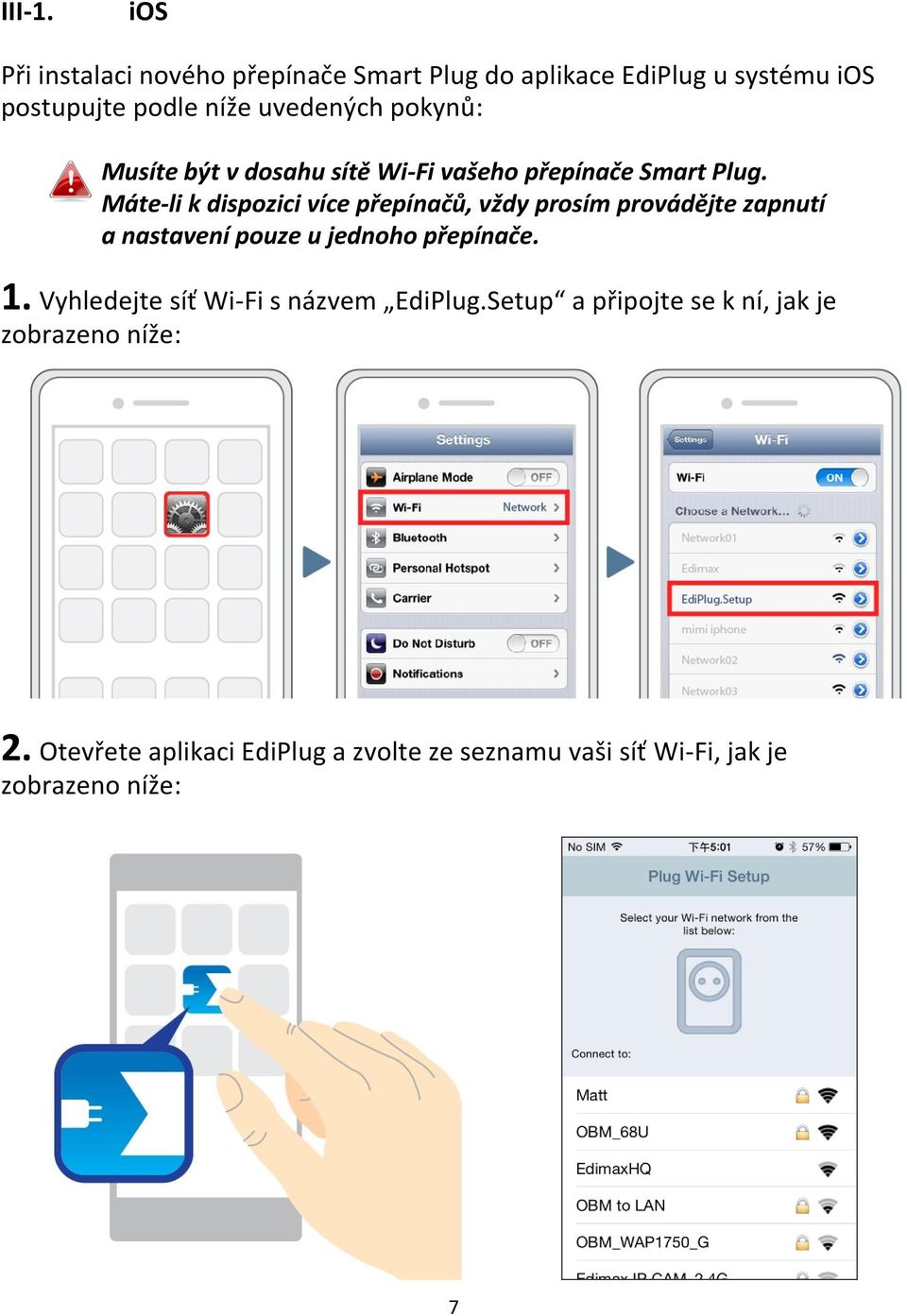

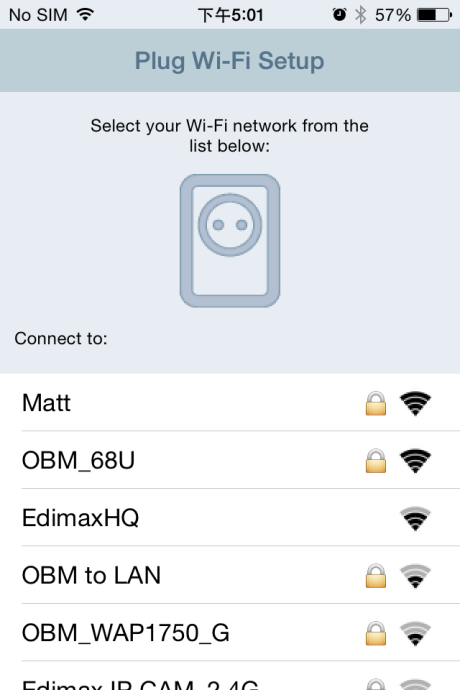

7 III-1. ios Při instalaci nového přepínače Smart Plug do aplikace EdiPlug u systému ios postupujte podle níže uvedených pokynů: Musíte být v dosahu sítě Wi-Fi vašeho přepínače Smart Plug. Máte-li k dispozici více přepínačů, vždy prosím provádějte zapnutí a nastavení pouze u jednoho přepínače. 1. Vyhledejte síť Wi-Fi s názvem EdiPlug.Setup a připojte se k ní, jak je zobrazeno níže: 2. Otevřete aplikaci EdiPlug a zvolte ze seznamu vaši síť Wi-Fi, jak je zobrazeno níže: 7

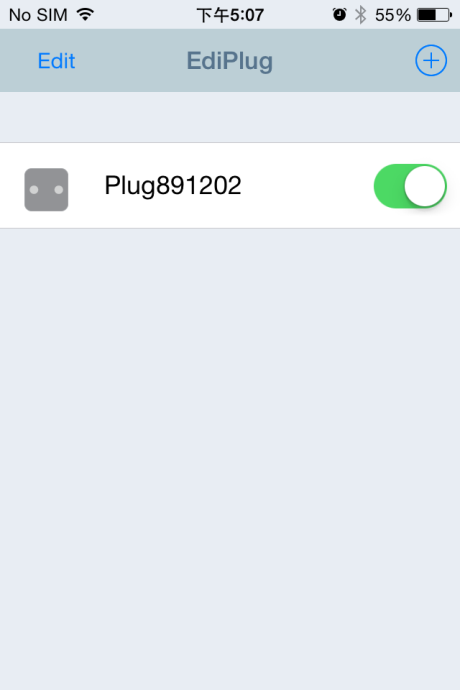

8 3. Zadejte heslo vaší sítě Wi-Fi a klepněte na tlačítko OK. Následující obrazovka bude oznamovat, že je nastavení dokončeno!. 4. Váš přepínač Smart Plug bude nyní zobrazen na hlavní obrazovce aplikace EdiPlug. Použijte spínač, aby došlo k zapnutí nebo vypnutí vašeho přepínače Smart Plug (a také jakéhokoli zařízení, které je k přepínači připojeno). 5. LED indikátor sítě přepínače Smart Plug by se měl rozsvítit, a to zeleně, čímž bude indikováno úspěšné připojení k síti a k cloudu. K dálkovému ovládání vašeho přepínače Smart Plug můžete z jakéhokoli připojení k internetu použít aplikaci EdiPlug. 8

9 III-1-1. Změna názvu a hesla přepínače Smart Plug 1. V hlavní nabídce aplikace EdiPlug zvolte možnost Edit a potom ze seznamu vyberte přepínač, u kterého bude provedena editace. 2. Zadejte nový název a heslo pro váš přepínač Smart Plug a klepněte na tlačítko Back, aby došlo k návratu na úvodní obrazovku. Váš přepínač Smart Plug bude nynízobrazen pod svým novým názvem. 9

10 III-1-2. Přidání stávajícího přepínače Smart Plug do hlavní nabídky 1. V hlavní nabídce aplikace EdiPlug klikněte na ikonku + nacházejícíse v pravém horním rohu a vyberte si přepínač z uvedeného seznamu. 2. Zadejte heslo vašeho přepínače a klepněte na tlačítko OK. Na následující obrazovce klepněte na ikonu Back, aby došlo k ukončení akce. Výchozíheslo je

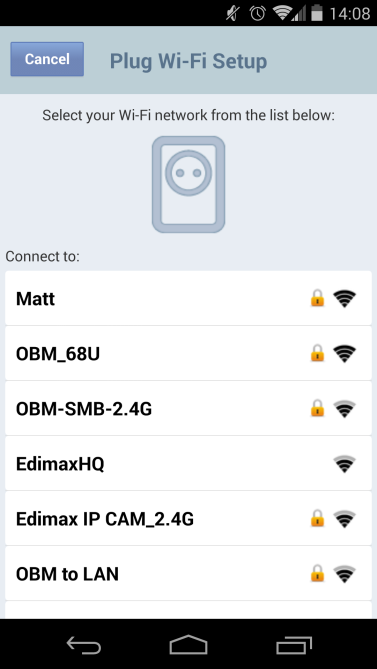

11 III-2. Android Při instalaci nového přepínače Smart Plug do aplikace EdiPlug u systému Android postupujte podle níže uvedených pokynů: Musíte být v dosahu sítě Wi-Fi vašeho přepínače Smart Plug. Máte-li k dispozici více přepínačů, vždy prosím provádějte zapnutí a nastavení pouze u jednoho přepínače. 1. Otevřete aplikaci EdiPlug a v pravém horním rohu obrazovky klepněte na ikonu Klepněte na možnost Install a New Plug a vyberte ze seznamu vaši síť WiFi, jak je zobrazeno níže. 11

12 3. Zadejte heslo vaší sítě Wi-Fi a klepněte na tlačítko OK. Následující obrazovka bude oznamovat, že je nastavení dokončeno!. 4. Váš přepínač Smart Plug bude nyní zobrazen na hlavní obrazovce aplikace EdiPlug. Použijte spínač, aby došlo k zapnutí nebo vypnutí vašeho přepínače Smart Plug (a také jakéhokoli zařízení, které je k přepínači připojeno). 5. LED indikátor sítě přepínače Smart Plug by se měl rozsvítit, a to zeleně, čímž bude indikováno úspěšné připojení k síti a k cloudu. K dálkovému ovládání vašeho přepínače Smart Plug můžete z jakéhokoli připojení k internetu použít aplikaci EdiPlug. 12

13 III-2-1. Změna názvu a hesla přepínače Smart Plug 1. V hlavní nabídce aplikace EdiPlug zvolte možnost Edit a potom ze seznamu vyberte přepínač, u kterého bude provedena editace. 2. Zadejte nový název a heslo pro váš přepínač Smart Plug a klepněte na tlačítko Back, aby došlo k návratu na úvodní obrazovku. Váš přepínač Smart Plug bude nynízobrazen pod svým novým názvem. 13

14 III-2-2. Přidání stávajícího přepínače Smart Plug do hlavní nabídky 1. V hlavní nabídce aplikace EdiPlug klikněte na ikonku + nacházející se v pravém horním rohu a vyberte si přepínač z uvedeného seznamu. 2. Zadejte heslo vašeho přepínače Smart Plug a klepněte na tlačítko OK. Na následující obrazovce klepněte na tlačítko Back, aby došlo k ukončení akce. Výchozíheslo je
