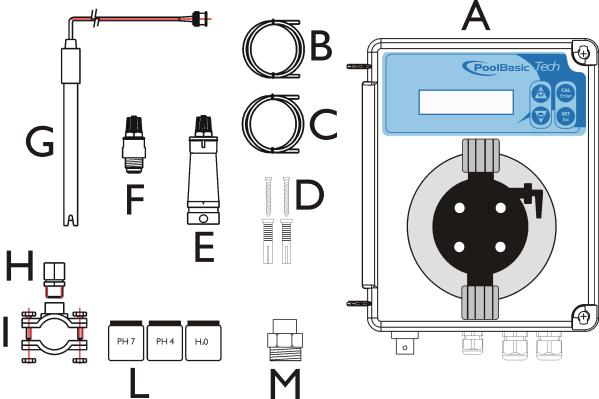

1 OBSAH BALENÍ A) Regulační zařízení ph a Redx "Kntrl Invikta" B) Hadice PVC Crystal 4x6 se sacím zařízením (2 m) C) Plyetylénvá přívdní hadice (3 m) D) Připjvací šrub ( =6 mm) E) Pdkládací filtr (PVC pdstavec) F) FPM vstupní ventil (3/8 GAS) KONTROL INVIKTA TECHNICKÉ PARAMETRY Rzměry (V Š D) Hmtnst Napájení Příkn Průtk čerpadla Maximální zpětný tlak Stav čerpadla Měřicí rzsah Přesnst přístrje Tlerance přístrje Regulace elektrdy Uspřádání při mntáži na stěnu 234x162x108 mm 1 kg Vstř. (50-60 Hz) 12 W neb 18 W 5 l/h 5 bar Zastaven - Ddávání 0 14,0 ph; Redx mv +/- 0,1 ph; ± 10 mv ± 0,02 ph; ± 2 mv Autmatická ATTENZIONE / POZOR / ATTENTION / ACHTUNG Cde rev

2 Pkyny k nastavení Funkce: Kalibrace (Stiskněte na 3 sekundy ): Standardní kalibrace s pufrvacím rztkem 7 a 4 Cílvá hdnta Set Pint Stiskněte Držte stisknuté tl. Set a hdntu nastavte pmcí Sp_7.4ph Stiskněte na 5 sekund spusťte nastavení prgramu Prgram Setup: Prgram Stiskněte a nastavte následující plžky Cnfiguratin_Pump Nastavte ph neb Redx Jazyk (Můžete si vybrat z 5 jazyků: EN, IT, SP, DE, FR) Průtk Nastavte hdntu pmcí a Je mžné vstupní signál aktivvat (ON) neb deaktivvat (OFF) Setpint 7.4ph Nastavte hdntu pmcí a Je mžné nastavit hdntu pr H d 0 d 14 ph a Redx d 0 d 1000 mv Setpint_Type Acid Nastavte hdntu a Je mžné nastavit kyselé neb zásadité dávkvání a vysku neb nízku hdntu pr Redx Cde rev

3 OFA_Time ff Nastavte hdntu a Je mžné nastavit čas OFA v minutách Calibratin 7/4pH Nastavte hdntu a Je mžné zvlit 2 bdy ph 7 a 4, puze jeden bd ph 7 neb funkci vypnut; pr Redx lze funkci jen vypnut. Man_Temperature_25 C_ Nastavte hdntu a Puze měřen ph. Exit save První plnění Nastavte hdntu pmcí tlačítka nahru / dlů a ptvrďte stiskem První plnění čerpadla Držte 3 sekundy stisknuté tlačítk 1) Vstup čidla ph a Redx 2) Vstup tepltníh čidla (PT100) 3) Vstup čidla hladiny (nádrž prduktu) 4) Vstup průtku (vyské napětí 230 Vstř.) 5) Výstup relévéh alarmu (suchý kntakt, relé 250 Vstř. 10 A) 6) Napájení 230 Vstř. 7) Napájecí vypínač Zapjení kabelů: Cde rev

4 Kalibrace ph čidla Opláchnut Kalibrace 7pH Press_CAL Pnřte čidl d pufrvacíh rztku Stiskněte tlačítk Cal na 3 sekundy 5 6 Kalibrace trvá 1 minutu Wait 60s 7pH_Quality_100% 7 Kvalita čidla Opláchnut Pnřte čidl d pufrvacíh rztku 4pH Press_cal 4pH_Quality_100% 10 Kalibrace trvá 1 minutu Wait 60s 11 Kvalita čidla Opláchnut Stiskem tlačítka Enter kalibraci ulžíte a pustíte Nrmální stav Pznámka: Máte-li nastavenu kalibraci Calibratin = 7 ph, má tat funkce puze 1 kalibrační bd pufrvacím rztkem 7 ph buffer. Cde rev

5 Kalibrace čidla Redx Opláchnut Kalibrace 465mv Press_cal Pnřte čidl d pufrvacíh rztku Stiskněte tlačítk Cal na 3 sekundy 5 6 Kalibrace trvá 1 minutu Wait 60s 465mv_Quality_100% 7 Kvalita čidla Nrmální stav 10 Na 3 sekund stiskněte tlačítk Cal 11 Cde rev

6 Alarm Displej Relé Prveďte Hladina OFA První alarm (čas >70 %) OFA Druhý alarm (čas =100 %) Průtk Systémvá chyba Kalibrační funkce level 7,2_ph fa_alarm 7,2_ph fa_stp 7,2_ph Flw 7,2_ph Parameter_errr Errr_7_ph Errr_4_ph Errr_465_mv Alarmvé relé sepnuté Alarmvé relé rzepnuté Alarmvé relé sepnuté Alarmvé relé rzepnuté Alarmvé relé rzepnuté Alarmvé relé rzepnuté - Stiskem tlačítka Enter relé rzepnete - Dplňte prdukt d nádrže - Resetujte tlačítkem Enter - Resetujte tlačítkem Enter - Obnvte průtk - Stiskem Enter bnvíte výchzí parametr - Pškzené zařízení - Opravte čidl neb bnvte pufrvací rztk a prveďte kalibraci znvu Výchzí parametry: Výchzí parametry bnvíte následujícím pstupem: Jazyk = UK Odpjte napájení přístrje Pl Basic Hdnta Set Pint= 7,4 ph; 750mV (Rx) Držte sučasně stisknutá tlačítka nahru a dlů, Způsb dávkvání = kyselý; nízké (Rx) zapněte napájení. Čas OFA = vypnut Na přístrji začne blikat Init.default n Kalibrace = 7/4 (2 bdy); 465mV (Rx) Stiskněte tlačítk nahru Vstup průtku= OFF vypnut Init.default Yes Tlačítkem Enter bnvíte výchzí parametry. Cde rev
