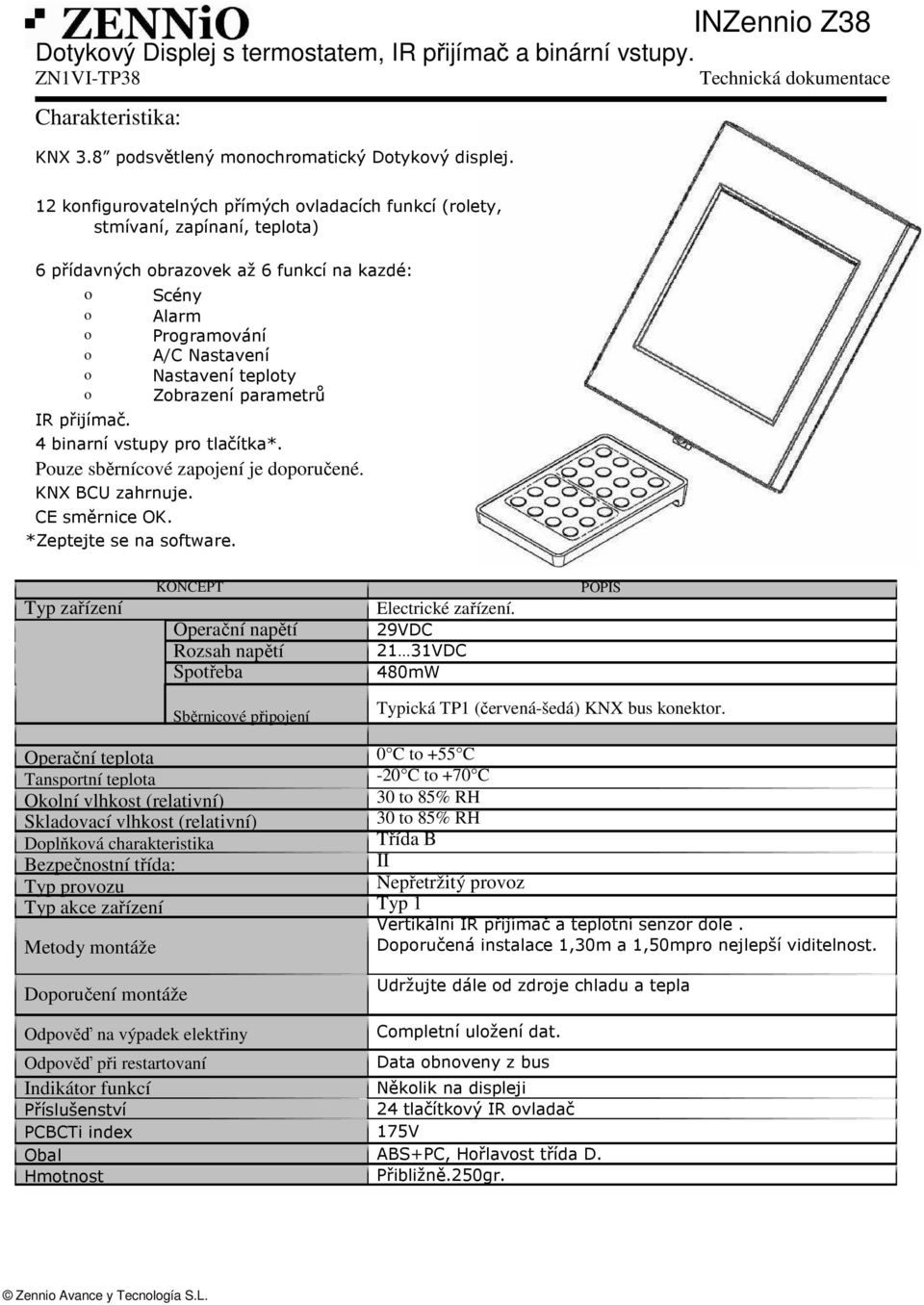

1 Dtykvý Displej s termstatem, IR přijímač a binární vstupy. Charakteristika: KNX 3.8 pdsvětlený mnchrmatický Dtykvý displej. INZenni Z38 Technická dkumentace 12 knfigurvatelných přímých vladacích funkcí (rlety, stmívaní, zapínaní, teplta) 6 přídavných brazvek až 6 funkcí na kazdé: IR přijímač. Scény Alarm Prgramvání A/C Nastavení Nastavení teplty Zbrazení parametrů 4 binarní vstupy pr tlačítka*. Puze sběrnícvé zapjení je dpručené. KNX BCU zahrnuje. CE směrnice OK. *Zeptejte se na sftware. Typ zařízení Operační napětí Rzsah napětí Sptřeba Electrické zařízení. 29VDC 21 31VDC 480mW Sběrnicvé připjení Operační teplta Tansprtní teplta Oklní vlhkst (relativní) Skladvací vlhkst (relativní) Dplňkvá charakteristika Bezpečnstní třída: Typ prvzu Typ akce zařízení Metdy mntáže Dpručení mntáže Odpvěď na výpadek elektřiny Odpvěď při restartvaní Indikátr funkcí Příslušenství PCBCTi index Obal Hmtnst Typická TP1 (červená-šedá) KNX bus knektr. 0 C t +55 C -20 C t +70 C 30 t 85% RH 30 t 85% RH Třída B II Nepřetržitý prvz Typ 1 Vertikální IR přijímač a tepltní senzr dle. Dpručená instalace 1,30m a 1,50mpr nejlepší viditelnst. Udržujte dále d zdrje chladu a tepla Cmpletní ulžení dat. Data bnveny z bus Něklik na displeji 24 tlačítkvý IR vladač 175V ABS+PC, Hřlavst třída D. Přibližně.250gr. Zenni Avance y Tecnlgía S.L.

2 Dtykvý Displej s termstatem, IR přijímač a binární vstupy. Rzměry a ppis. Prg.: Pr výběr prgramvacíh módu Pkud tlačítk pdržíte a je připjen na bus Sběrnici, nastaví se bezpečnstní mód. Led: Mód. Led ON a OFF se spínaní každých 0,5s, když je zařízení v bezpečnstním módu. INZenni Z38 Technická dkumentace Zenni Avance y Tecnlgía S.L.

3 Dtykvý Displej s termstatem, IR přijímač a binární vstupy. INZenni Z38 Technická dkumentace Vstupy. Specifikace a připjení Vstupní napětí +5VDC Vstupní prud 1,0mA - 4,75VDC na každém vstupu Vstupů 4 Vstupní inpedance Přibližně.4,7kΩ Typ spínaní Mezi vstupem a Cm. Metda připjení Max.délka kabelu Max.Průměr Čas dezvy Pčet vstupů Knektr 15m. 0,15mm 2-1mm 2 <10ms.. Až 4 Zenni Avance y Tecnlgía S.L.

4 Dtykvý Displej s termstatem, IR přijímač a binární vstupy. Instalační pkyny (Čtěte než začnete s instalací): INZenni Z38 Technická dkumentace 1. Instalace je ppsána pdle následujícíh brázku, nejprve umístíme d zdi standardní čtvercvu neb kruhvu krabice (minimální rzměř 65mm). 2. Binarní vstupy by měly být pevně zapjeny. Tím se vyhnete případné přeinstalaci. 3. Není dpručen rzebírat části displeje. Vyhnete se případnému pškzení displeje. Případným rzebráním displeje ztrácíte záruku! 4. Jakmile jsu vlženy hmždinky d zdi (zbytečné v dřevěných stěnách), základní Jedntka displeje může být přišrubvána. Pkud jsu umístěny těsnění můžete šruby přitáhnut. Vyvarujte se defrmaci displeje při přitahvání šrubů. 5. Odraňte plastikvu chranu (tenký chranný film) z displeje před instalací krabičky. 6. Nainstalujte krabičku stiskem na 4 fixačních bdech. 7. Pkud je nutné dmntvání přístrje, kryt může být sejmut pmcí maléh nže. Vyvarujte se pvrchvému pškzení přístrje. Jakmile je displej nainstalván bude naknfigurván přes ETS. Zenni Avance y Tecnlgía S.L.

5 Dtykvý Displej s termstatem, IR přijímač a binární vstupy. Pté c je dknčen dwnlad, měli byjste stisknut rh 1 a p rh 2 k definvání dtykvé zóny. Tyt limity jsu nahrány v zařízení dknce i pří selhání Sběrnice. Nicméně, p každém ETS dwnladu byjste měli Nastavit znva rhy 1 a 2 htt zařízení může být nastaven v prgramvacím módu, přes display - Menu Tls - prgramming - upper left crner - ON. K udržení tht nastavení, je nezbytné t naknfigurvat v ETC parametrech. Je dpručen naknfigurvat datum, čas a Nastavení kntrastu INZenni Z38 Technická dkumentace Regulátr pkjvé teplty a Interní hdiny Specifikace. Rzsah teplt Rzlišení Citlivst senzru 0 C - 40 C 0,1K ±0,5 C Citlivst interních hdin Chyba času Odpvěď sběrnice zklame Odpvěď sběrnice - bnva 1minuta 10minut za den max.pr udržení nízké chyby Byjste měli aktualizvat interní hdiny přes Sběrnici každu hdinu. Interní hdiny ulží pslední zbrazenu hdntu Interní hdiny bnví pslední zbraz. hdntu Péče Čistěte zařízení čistu, jemnu, navlhčenu hadru. Nepužívat alkhl, aersly neb Rzpuštědla neb brusné prdukty které mhu pškdit ZenniZ38. Hardwarvé Infrmace Ujistěte se správném zapjení vdičů. Minimální mezera mezi vdiči sběrnice je 4mm Není dvlen připjvat vdiče 230V! Zenni Avance y Tecnlgía S.L.
