CHLOR PERFECT NÁVOD K POUŽITÍ (PŘEKLAD PŮVODNÍHO NÁVODU K POUŽITÍ)

Transkript

1 CHLOR PERFECT NÁVOD K POUŽITÍ (PŘEKLAD PŮVODNÍHO NÁVODU K POUŽITÍ)

2 Obsah: 1. Popis vašeho Chlor Perfectu a. Identifikace částí b. LCD displej a funkce 2. Instalace a. Doporučení b. Technické detaily c. Instalační schéma d. Instalace kontrolní jednotky a elektrické zapojení e. Instalace sondy ORP 3. Ovládání a. Kalibrace b. Pravidla vstřikování Chlor Perfect c. Režim Boost 4. Nastavení a. Jazyk b. Setting menu parametry c. Výchozí nastavení d. Ochrana proti předávkování e. Detekce spuštění filtračního čerpadla f. Reset zařízení 5. Údržba a. Výměna peristaltické hadičky b. Zazimování Chlor Perfect 6. Kvalita vody 7. Záruka a. Alarmy b. Problémy a jejich řešení 8. Záruka

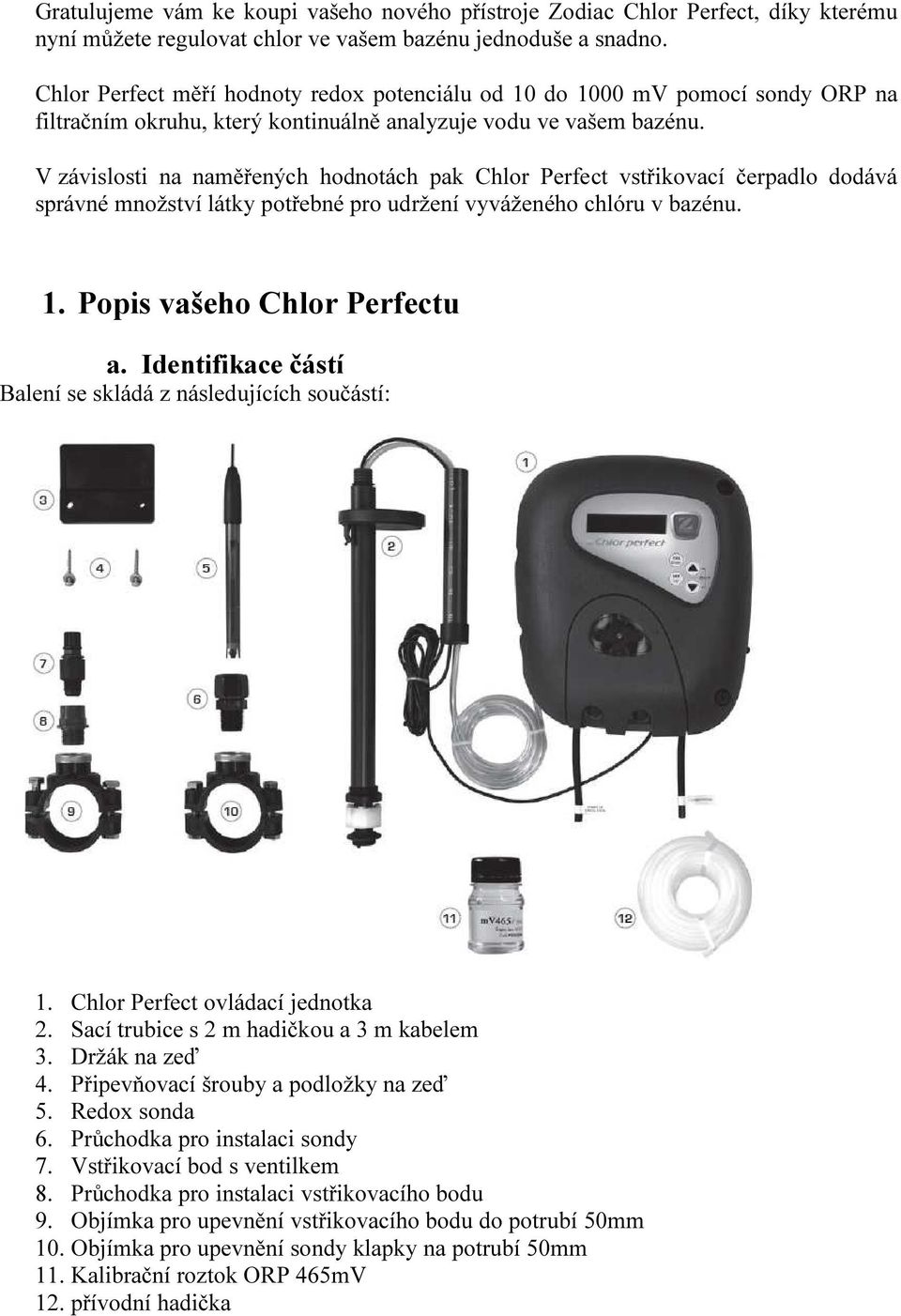

3 Gratulujeme vám ke koupi vašeho nového přístroje Zodiac Chlor Perfect, díky kterému nyní můžete regulovat chlor ve vašem bazénu jednoduše a snadno. Chlor Perfect měří hodnoty redox potenciálu od 10 do 1000 mv pomocí sondy ORP na filtračním okruhu, který kontinuálně analyzuje vodu ve vašem bazénu. V závislosti na naměřených hodnotách pak Chlor Perfect vstřikovací čerpadlo dodává správné množství látky potřebné pro udržení vyváženého chlóru v bazénu. 1. Popis vašeho Chlor Perfectu a. Identifikace částí Balení se skládá z následujících součástí: 1. Chlor Perfect ovládací jednotka 2. Sací trubice s 2 m hadičkou a 3 m kabelem 3. Držák na zeď 4. Připevňovací šrouby a podložky na zeď 5. Redox sonda 6. Průchodka pro instalaci sondy 7. Vstřikovací bod s ventilkem 8. Průchodka pro instalaci vstřikovacího bodu 9. Objímka pro upevnění vstřikovacího bodu do potrubí 50mm 10. Objímka pro upevnění sondy klapky na potrubí 50mm 11. Kalibrační roztok ORP 465mV 12. přívodní hadička

4 1. b LCD displej a funkce 1. Podsvícený LCD displej 2. Peristaltické čerpadlo (5 l/h) 3. Vývod z peristatického čerpadla (napojení na vstřikovací bod) 4. Sání peristatického čerpadla (napojení na sací trubici do kanistru) 5. Vstup pro připojení kontrolního kabelu přímo na filtraci ( V, pouze když je filtrace v chodu) 6. Kabel pro připojení kontroly hladiny kapaliny v kanistru. 7. Vstup pro zdrojový kabel 8. Konektor BNC pro připojení ORP sondy k jednotce 9. Hlavní vypínač pro zapnutí / vypnutí jednotky 10. Navigační tlačítko dolů pro navigaci v menu Nastavení 11. Tlačítko SET/ESC pro odchod z Nastavení; také pro zobrazení hodnoty ORP nastavení při delším stlačení. 12. Navigační tlačítko nahoru pro navigaci v menu Nastavení 13. Tlačítko CAL/ENTER pro vstup do kalibrace sondy (tlačítko musí být stlačeno po dobu 5 vteřin). Toto tlačítko je také používáno pro potvrzení změn v Nastavení

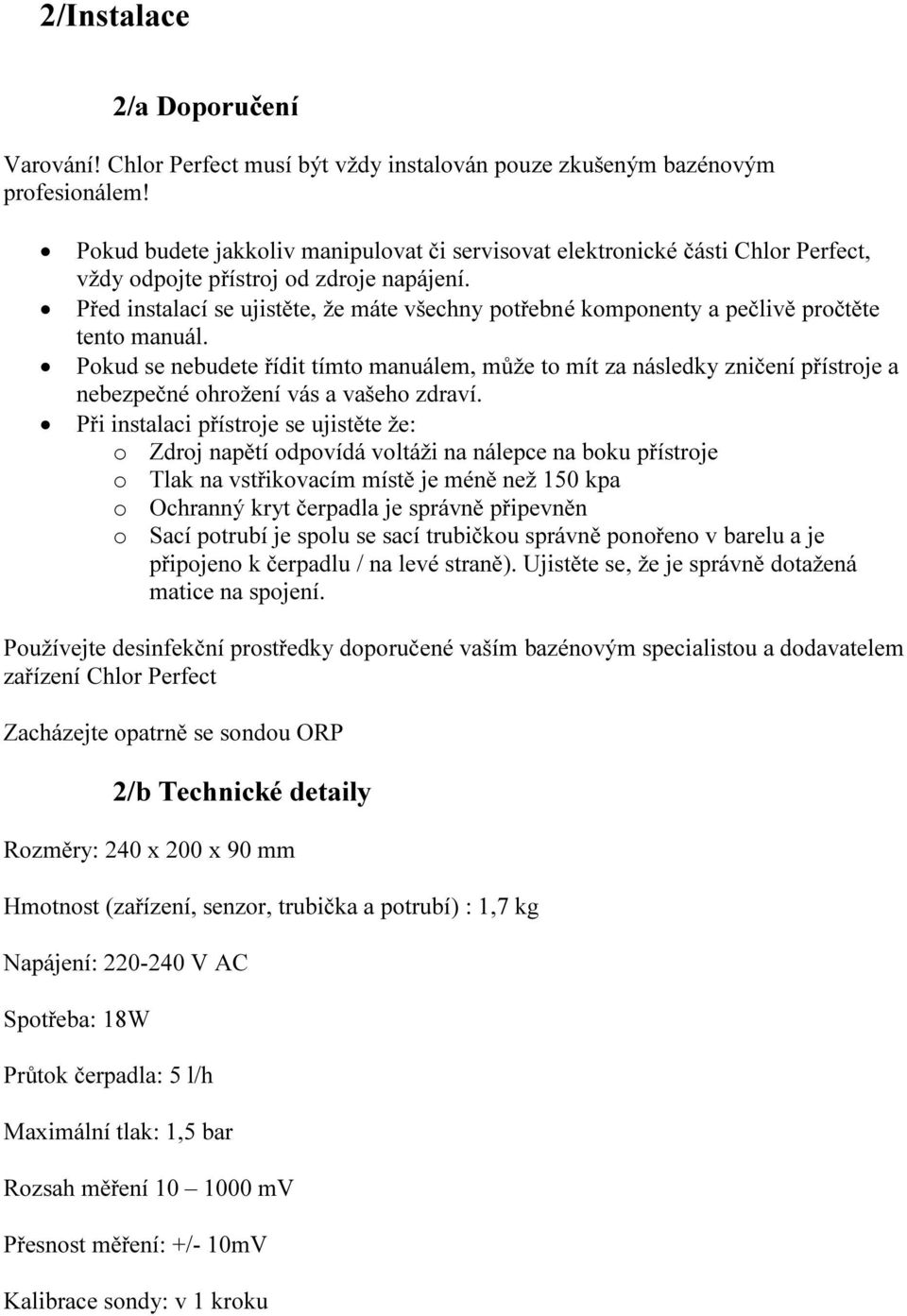

5 2/Instalace 2/a Doporučení Varování! Chlor Perfect musí být vždy instalován pouze zkušeným bazénovým profesionálem! Pokud budete jakkoliv manipulovat či servisovat elektronické části Chlor Perfect, vždy odpojte přístroj od zdroje napájení. Před instalací se ujistěte, že máte všechny potřebné komponenty a pečlivě pročtěte tento manuál. Pokud se nebudete řídit tímto manuálem, může to mít za následky zničení přístroje a nebezpečné ohrožení vás a vašeho zdraví. Při instalaci přístroje se ujistěte že: o Zdroj napětí odpovídá voltáži na nálepce na boku přístroje o Tlak na vstřikovacím místě je méně než 150 kpa o Ochranný kryt čerpadla je správně připevněn o Sací potrubí je spolu se sací trubičkou správně ponořeno v barelu a je připojeno k čerpadlu / na levé straně). Ujistěte se, že je správně dotažená matice na spojení. Používejte desinfekční prostředky doporučené vaším bazénovým specialistou a dodavatelem zařízení Chlor Perfect Zacházejte opatrně se sondou ORP 2/b Technické detaily Rozměry: 240 x 200 x 90 mm Hmotnost (zařízení, senzor, trubička a potrubí) : 1,7 kg Napájení: V AC Spotřeba: 18W Průtok čerpadla: 5 l/h Maximální tlak: 1,5 bar Rozsah měření mv Přesnost měření: +/- 10mV Kalibrace sondy: v 1 kroku

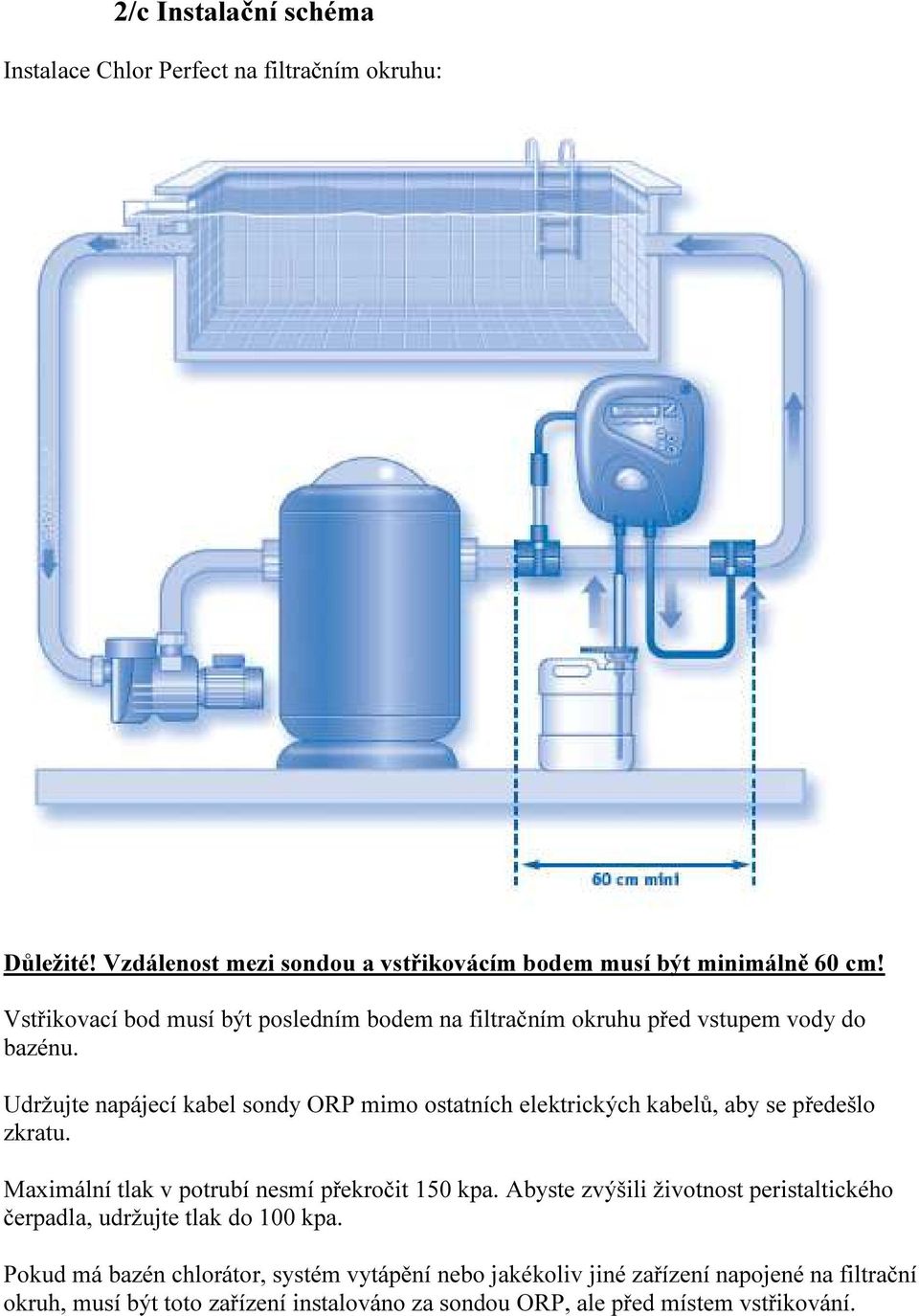

6 2/c Instalační schéma Instalace Chlor Perfect na filtračním okruhu: Důležité! Vzdálenost mezi sondou a vstřikovácím bodem musí být minimálně 60 cm! Vstřikovací bod musí být posledním bodem na filtračním okruhu před vstupem vody do bazénu. Udržujte napájecí kabel sondy ORP mimo ostatních elektrických kabelů, aby se předešlo zkratu. Maximální tlak v potrubí nesmí překročit 150 kpa. Abyste zvýšili životnost peristaltického čerpadla, udržujte tlak do 100 kpa. Pokud má bazén chlorátor, systém vytápění nebo jakékoliv jiné zařízení napojené na filtrační okruh, musí být toto zařízení instalováno za sondou ORP, ale před místem vstřikování.

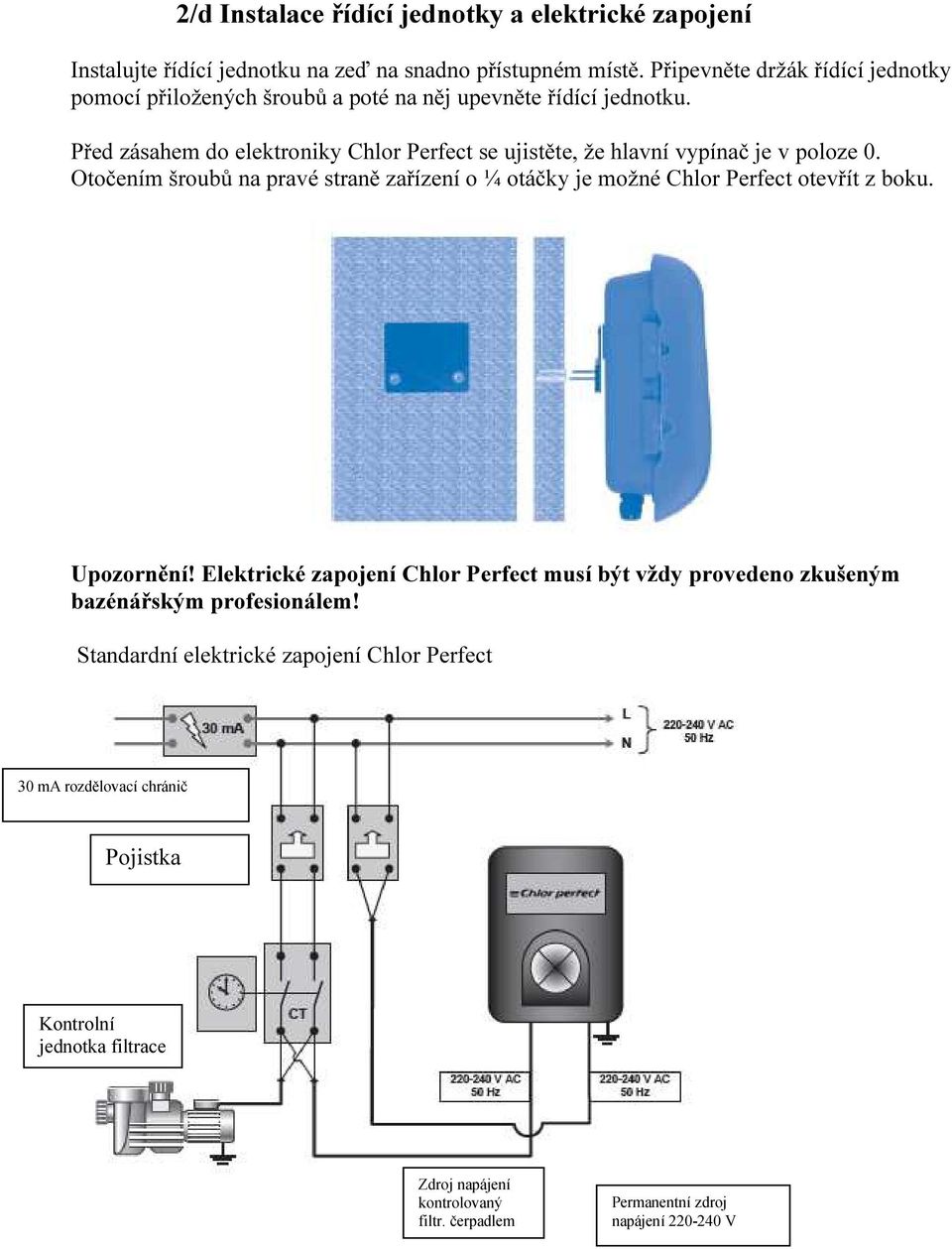

7 2/d Instalace řídící jednotky a elektrické zapojení Instalujte řídící jednotku na zeď na snadno přístupném místě. Připevněte držák řídící jednotky pomocí přiložených šroubů a poté na něj upevněte řídící jednotku. Před zásahem do elektroniky Chlor Perfect se ujistěte, že hlavní vypínač je v poloze 0. Otočením šroubů na pravé straně zařízení o ¼ otáčky je možné Chlor Perfect otevřít z boku. Upozornění! Elektrické zapojení Chlor Perfect musí být vždy provedeno zkušeným bazénářským profesionálem! Standardní elektrické zapojení Chlor Perfect 30 ma rozdělovací chránič Pojistka Kontrolní jednotka filtrace Zdroj napájení kontrolovaný filtr. čerpadlem Permanentní zdroj napájení V

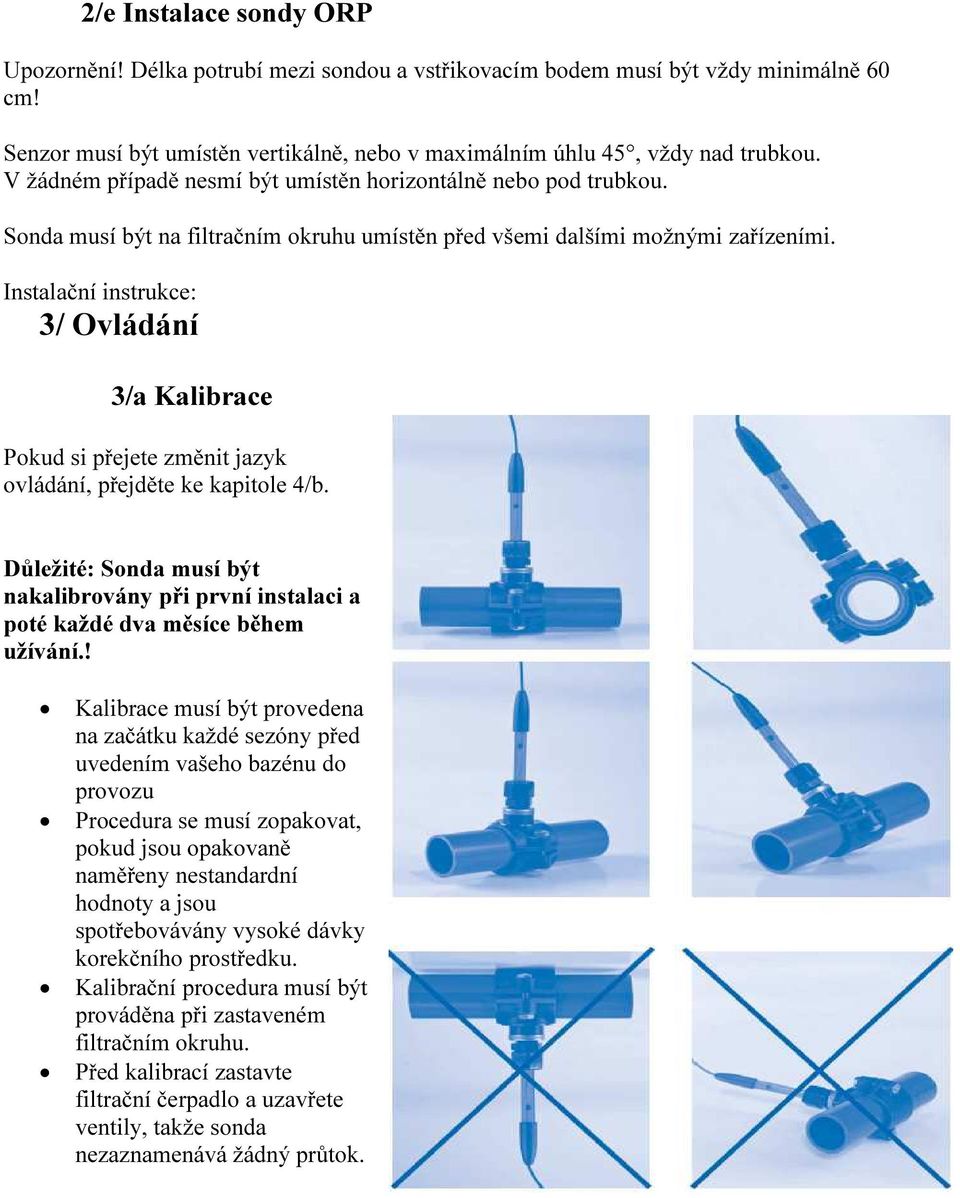

8 2/e Instalace sondy ORP Upozornění! Délka potrubí mezi sondou a vstřikovacím bodem musí být vždy minimálně 60 cm! Senzor musí být umístěn vertikálně, nebo v maximálním úhlu 45, vždy nad trubkou. V žádném případě nesmí být umístěn horizontálně nebo pod trubkou. Sonda musí být na filtračním okruhu umístěn před všemi dalšími možnými zařízeními. Instalační instrukce: 3/ Ovládání 3/a Kalibrace Pokud si přejete změnit jazyk ovládání, přejděte ke kapitole 4/b. Důležité: Sonda musí být nakalibrovány při první instalaci a poté každé dva měsíce během užívání.! Kalibrace musí být provedena na začátku každé sezóny před uvedením vašeho bazénu do provozu Procedura se musí zopakovat, pokud jsou opakovaně naměřeny nestandardní hodnoty a jsou spotřebovávány vysoké dávky korekčního prostředku. Kalibrační procedura musí být prováděna při zastaveném filtračním okruhu. Před kalibrací zastavte filtrační čerpadlo a uzavřete ventily, takže sonda nezaznamenává žádný průtok.

9 1/ Uvolněte držák sondy a vyjměte sondu 2/ Opláchněte sondu čistou vodou z kohoutku 3/ Lehce oklepejte, a byste odstranili zbytky vody, ponořte sondu do lahvičky 4/ Stiskněte a držte tlačítko CAL/ENTER po dobu 5 vteřin, dokud se nezobrazí Calibration. Stiskněte tlačítko CAL/ENTER znovu a potvrďte kalibraci na 465 mv, po dobu 30 sekund se zobrazí linka průběhu kalibrace. 5/Po 30 vteřinách se zobrazí hodnota, kterou sonda skutečně zaznamená v procentech. Příklad: 100% u nové sondy, pokud ukáže méňe než 25%, vyhledejte kapitolu 8 v tomoto manuálu Peristaltické čerpadlo se rozběhne automaticky, ovšem je možné s ním operovat i manuálně pomocí stisknutí navigačního tlačítka Nahoru. Peristaltické čerpadlo pak bude vstřikovat korektivní prostředek tak dlouho, jak budete držet tlačítko stisknuté. 3/b Pravidla vstřikování Chlor Perfect Proporcionální cyklické vstřikování exkluzivně vyvinuto firmou Zodiac Pro dosažení nejlepších podmínek (nejrychlejší řešení s nejmenším množstvím vstřikovaného korekčního prostředku) detekuje váš Chlor Perfect automaticky rozdíl mezi aktuální a požadovanou úrovní (740 mv) Proporcionální vstřikování je cyklické o délce cyklu 10 minut. U vstřikování se pak mění pouze čas mezi jednotlivými vstřiky. Tímto typem vstřikování je možno dosáhnout ideální hodnoty rychle a precizně s následujícími výhodami:

10 Optimální spotřeba korekčních prostředků Snadná údržba kvality vody (Aktivní chlor je účinnější při správném ph) Pravidla vstřikování Chlor Perfect Hodnota jednoho vstřiku je nastavena na 70 mv. Příklad dosažení správného Redox potenciálu během 4 cyklů při různých výchozích hodnotách a při vstřikování chlornanu. ORP = 670 mv: 20% vstřikování (2 ) & 80% pauza (8 ) ORP = 600 mv: 50% vstřikování (5 ) & 50% pauza (5 ) ORP vyšší než 530 mv: 75% vstřikování (7 30 ) & 25% pauza (2 30 ) ORP nižší než 670 mv: 20% vstřikování (2 ) & 80% pauza (8 ) Graf úpravy ORP při různých výchozích hodnotách během 4 cyklů 3c/ Režim Boost

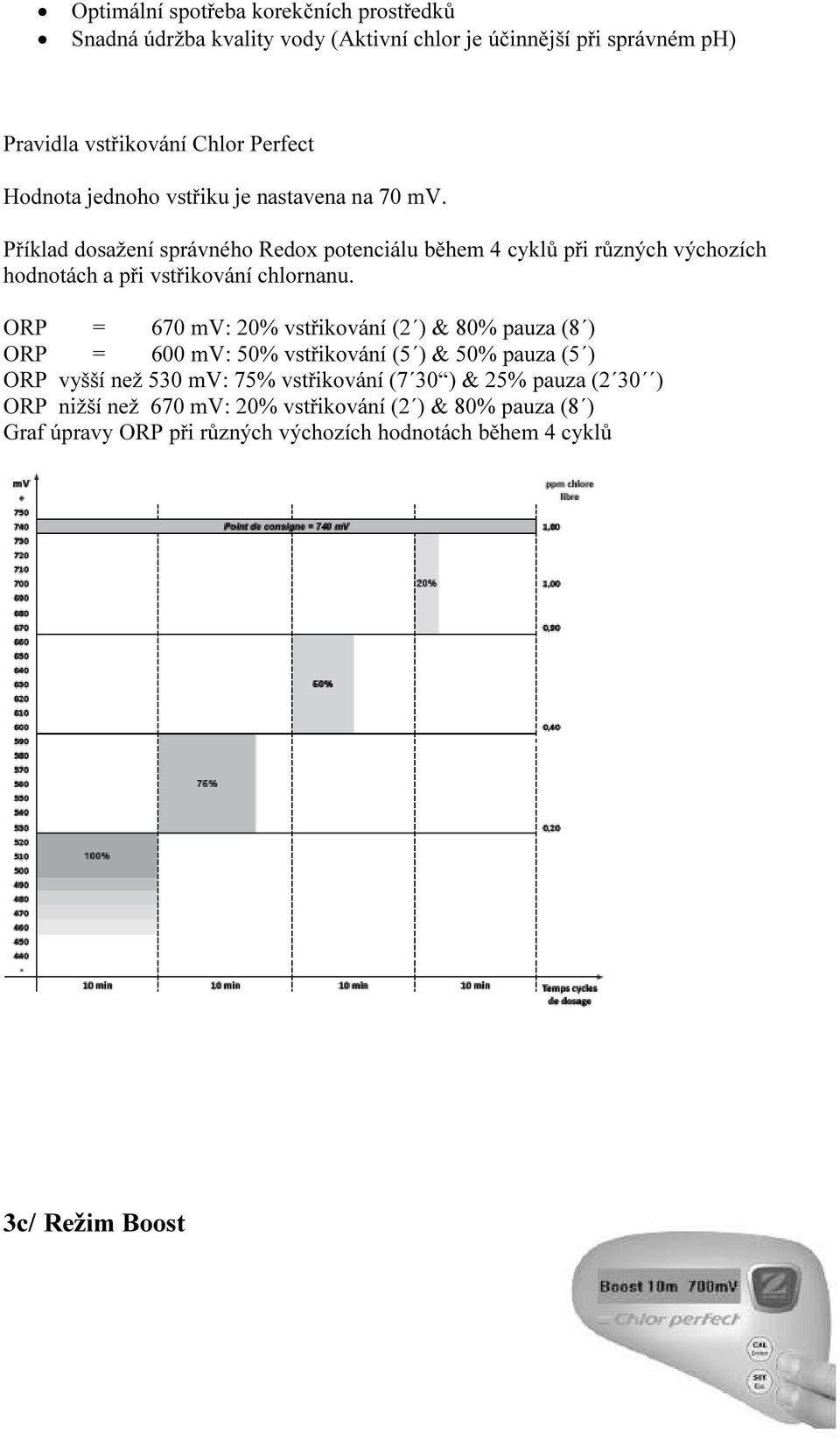

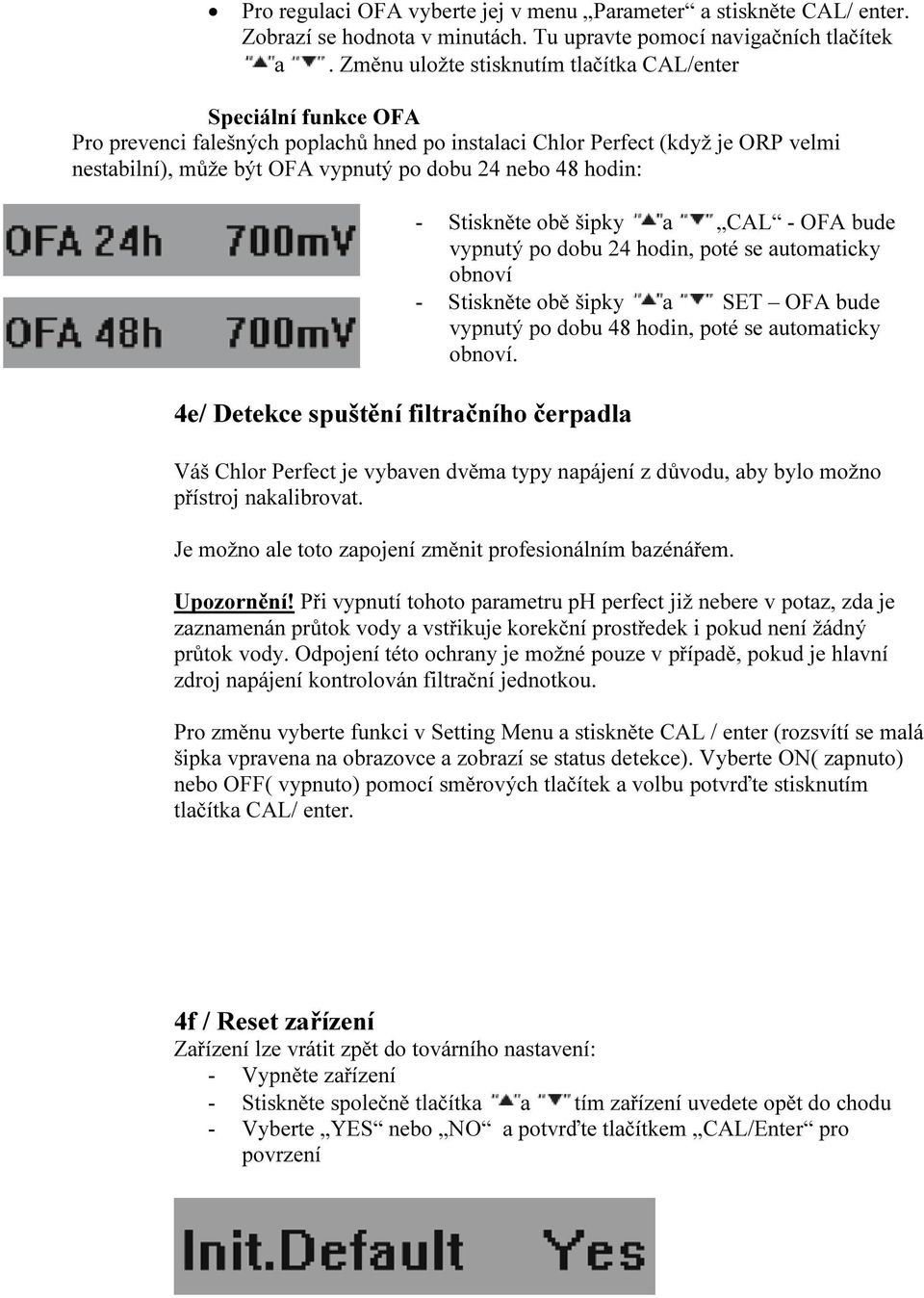

11 Chlor Perfect je vybaven exklusivní funkcí, která umožňuje rapidně zvýšit úroveń chloru v bazénové vodě (změna počasí, zvyšený počet lidí v bazénu ). Dávkování chlornanu je nastaveno na 10 minut (viz. diagram dávkování). Režim Boost aktivujete stisknutím tlačítek a současně po dobu 5 vteřin, na displeji se zobrazí Boost 10m 4/ Nastavení 4a/Jazyk V továrním nastavení, je základní jazyk Francouzština. Máte možnost si zvolit jeden ze 6 jazyků: FR, EN, DE, ES, IT, DK. Pro změnu jazyka vstupte do menu přes Parameter stisknutím tlačítek CAL/Enter a SET/Esc současně, potom tlačítky a zvolíte jazyk a aktivujete stiskem CAL/Enter 4b/ Settting menu parametry Chlor Perfect je z výroby nastaven na tyto parametry Jazyk - Francouzština Úroveň ORP 740 mv Ochrana proti předávkování OFA 4 hodiny Kalibrace sondy na 465 mv Ovládání fitračním čerpadlem - aktivní Interval funkce Boost 10 minut - Pro vstup do menu Parameter, musí být zařízení zapnuté. Stiskněte současně tlačítka CAL/Enter a SET/Esc po dobu 5 vteřin dokud se nezobrazí na displeji Parameter Potom máte možnost vstoupit do těchto funkcí: o Language o Set point o Triggering time for the OFA overdose safety o Calibration activation o Filtering operation detection o Boost mode duration - Pro opuštění menu stiskněte tlačítko SET/Esc a vyberte Save nebo No Save pomocí směrových šipek a, pro uložení nebo neuložení změn. Potvrďte výběr stisknutím tlačítka CAL/enter. (obr. C) 4c/ Výchozí nastavení Chlor Perfect Výchozí nastavení Chlor Perfect je 740 mv.

12 Tato hodnota je optimální pro většinu privátních bazénů. Pro změnu nastavení stiskněte tlačítko CAL/enter (rozbliká se hodnota ORP). Poté vyberte požadovanou hodnotu stisknutím šipek a. Změny se provedou vždy o 10 mv. Pro uložení změn stiskněte tlačítko CAL/enter. Poznámka: Je možno vstoupit přímo do bodu nastavení ORP pomocí stisknutí tlačítka SET/esc, to držte stisknuté a pomocí tlačítek a nastavte požadovanou hodnotu. 4d/ OFA - Ochrana proti předávkování Váš Chlor Perfect je vybaven ochranou před předávkováním korekčními prostředky ORP, ke kterému by mohlo dojít např. v případě špatné funkce sondy. Důvodem této ochrany, které se nazývá OFA- over feed alarm- je zastavit přístroj v případě, že nemůže dosáhnout požadované hodnoty. Tovární nastavení této ochrany je 240 minut. OFA ochrana funguje ve dvou krocích: 1/ OFA alarm se rozsvítí poté, co 70% nastaveného OFA času plyne, ovšem zařízení zatím dále funguje 2/ Stop OFA se rozsvítí poté, co přístroj dosáhne 100% nastaveného OFA času. Přístroj poté přestává dávkovat. Pro zrušení této ochrany a spuštění vašeho Chlor Perfect, stiskněte tlačítko CAL/enter. (Ujistěte se, že ph sonda je v dobrém stavu, případně ji očistěte nebo znovu nakalibrujte) OFA ochrana může být nastavena na maximální dobu 240 minut. Je možno ji nastavit od OFF (vypnuta) do 6 hodin po 1 hodině Doporučujeme nastavit spíše vyšší hodnoty, aby Váš přístroj mohl korigovat i větší odchylky ORP bez potíží.

13 Pro regulaci OFA vyberte jej v menu Parameter a stiskněte CAL/ enter. Zobrazí se hodnota v minutách. Tu upravte pomocí navigačních tlačítek a. Změnu uložte stisknutím tlačítka CAL/enter Speciální funkce OFA Pro prevenci falešných poplachů hned po instalaci Chlor Perfect (když je ORP velmi nestabilní), může být OFA vypnutý po dobu 24 nebo 48 hodin: 4e/ Detekce spuštění filtračního čerpadla - Stiskněte obě šipky a CAL - OFA bude vypnutý po dobu 24 hodin, poté se automaticky obnoví - Stiskněte obě šipky a SET OFA bude vypnutý po dobu 48 hodin, poté se automaticky obnoví. Váš Chlor Perfect je vybaven dvěma typy napájení z důvodu, aby bylo možno přístroj nakalibrovat. Je možno ale toto zapojení změnit profesionálním bazénářem. Upozornění! Při vypnutí tohoto parametru ph perfect již nebere v potaz, zda je zaznamenán průtok vody a vstřikuje korekční prostředek i pokud není žádný průtok vody. Odpojení této ochrany je možné pouze v případě, pokud je hlavní zdroj napájení kontrolován filtrační jednotkou. Pro změnu vyberte funkci v Setting Menu a stiskněte CAL / enter (rozsvítí se malá šipka vpravena na obrazovce a zobrazí se status detekce). Vyberte ON( zapnuto) nebo OFF( vypnuto) pomocí směrových tlačítek a volbu potvrďte stisknutím tlačítka CAL/ enter. 4f / Reset zařízení Zařízení lze vrátit zpět do továrního nastavení: - Vypněte zařízení - Stiskněte společně tlačítka a tím zařízení uvedete opět do chodu - Vyberte YES nebo NO a potvrďte tlačítkem CAL/Enter pro povrzení

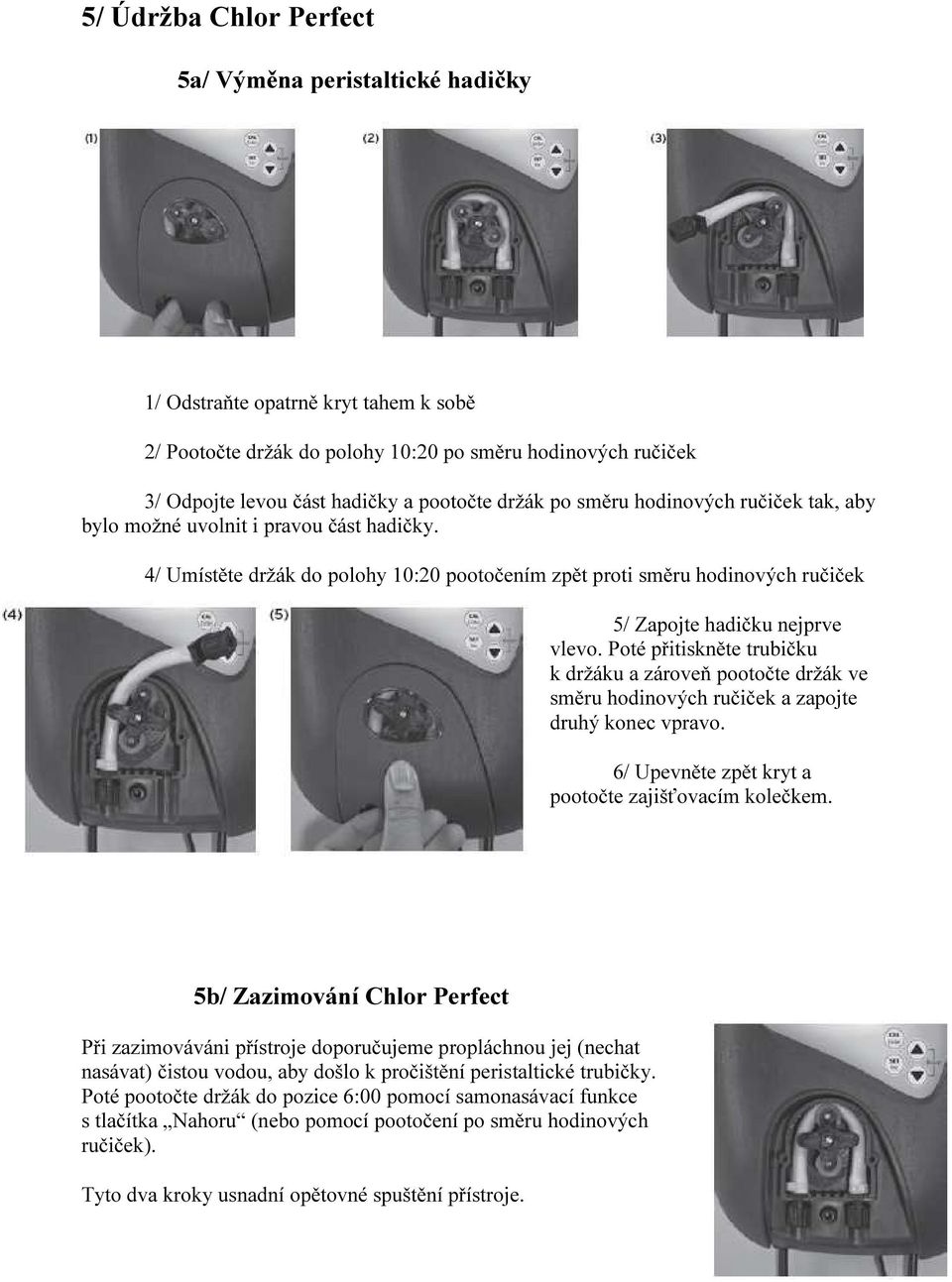

14 5/ Údržba Chlor Perfect 5a/ Výměna peristaltické hadičky 1/ Odstraňte opatrně kryt tahem k sobě 2/ Pootočte držák do polohy 10:20 po směru hodinových ručiček 3/ Odpojte levou část hadičky a pootočte držák po směru hodinových ručiček tak, aby bylo možné uvolnit i pravou část hadičky. 4/ Umístěte držák do polohy 10:20 pootočením zpět proti směru hodinových ručiček 5/ Zapojte hadičku nejprve vlevo. Poté přitiskněte trubičku k držáku a zároveň pootočte držák ve směru hodinových ručiček a zapojte druhý konec vpravo. 6/ Upevněte zpět kryt a pootočte zajišťovacím kolečkem. 5b/ Zazimování Chlor Perfect Při zazimováváni přístroje doporučujeme propláchnou jej (nechat nasávat) čistou vodou, aby došlo k pročištění peristaltické trubičky. Poté pootočte držák do pozice 6:00 pomocí samonasávací funkce s tlačítka Nahoru (nebo pomocí pootočení po směru hodinových ručiček). Tyto dva kroky usnadní opětovné spuštění přístroje.

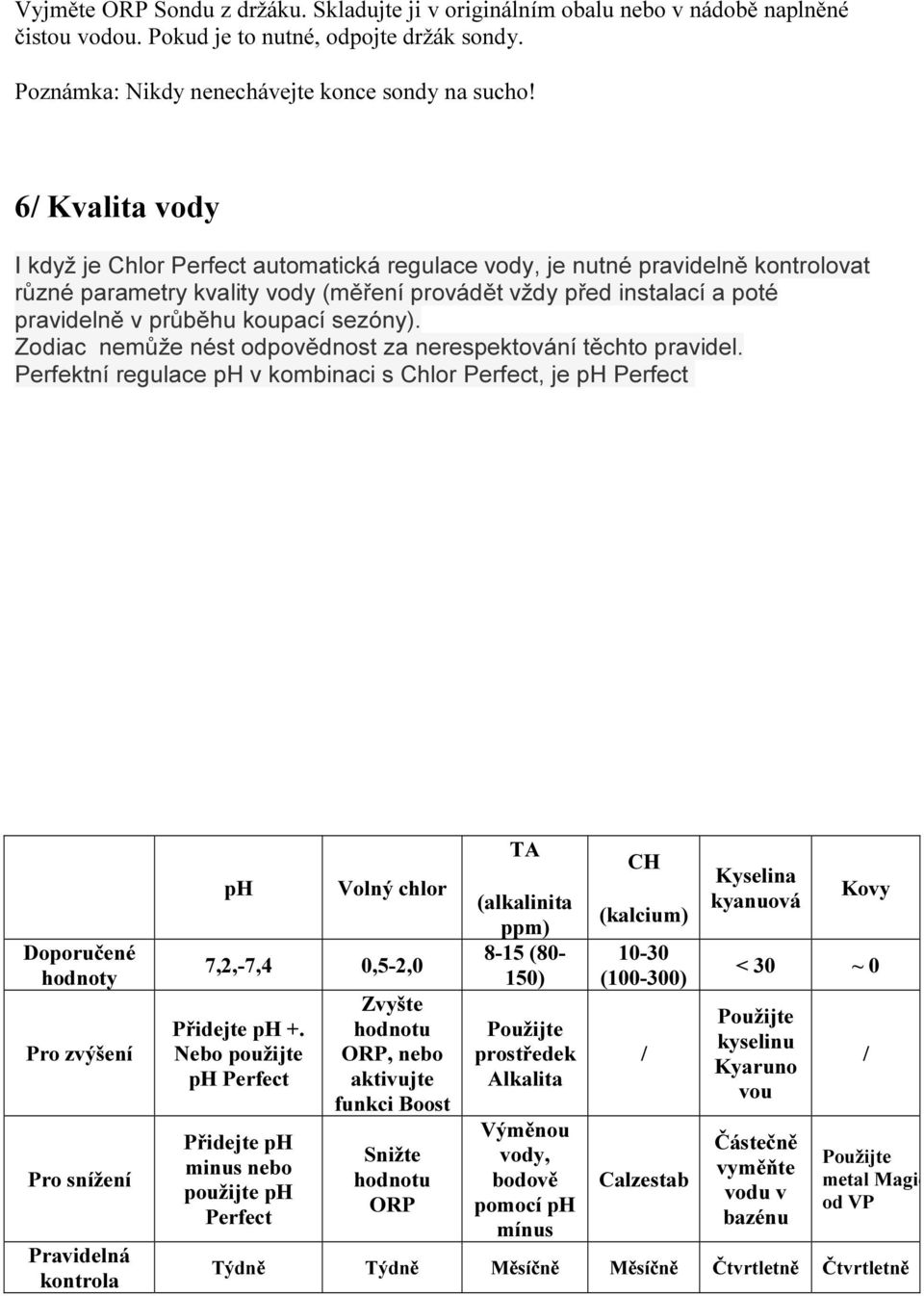

15 Vyjměte ORP Sondu z držáku. Skladujte ji v originálním obalu nebo v nádobě naplněné čistou vodou. Pokud je to nutné, odpojte držák sondy. Poznámka: Nikdy nenechávejte konce sondy na sucho! 6/ Kvalita vody I když je Chlor Perfect automatická regulace vody, je nutné pravidelně kontrolovat různé parametry kvality vody (měření provádět vždy před instalací a poté pravidelně v průběhu koupací sezóny). Zodiac nemůže nést odpovědnost za nerespektování těchto pravidel. Perfektní regulace ph v kombinaci s Chlor Perfect, je ph Perfect Doporučené hodnoty Pro zvýšení Pro snížení Pravidelná kontrola ph Volný chlor 7,2,-7,4 0,5-2,0 Přidejte ph +. Nebo použijte ph Perfect Přidejte ph minus nebo použijte ph Perfect Zvyšte hodnotu ORP, nebo aktivujte funkci Boost Snižte hodnotu ORP TA (alkalinita ppm) 8-15 (80-150) Použijte prostředek Alkalita Výměnou vody, bodově pomocí ph mínus CH (kalcium) ( ) / Calzestab Kyselina kyanuová Kovy < 30 ~ 0 Použijte kyselinu Kyaruno vou Částečně vyměňte vodu v bazénu / Použijte metal Magic od VP Týdně Týdně Měsíčně Měsíčně Čtvrtletně Čtvrtletně

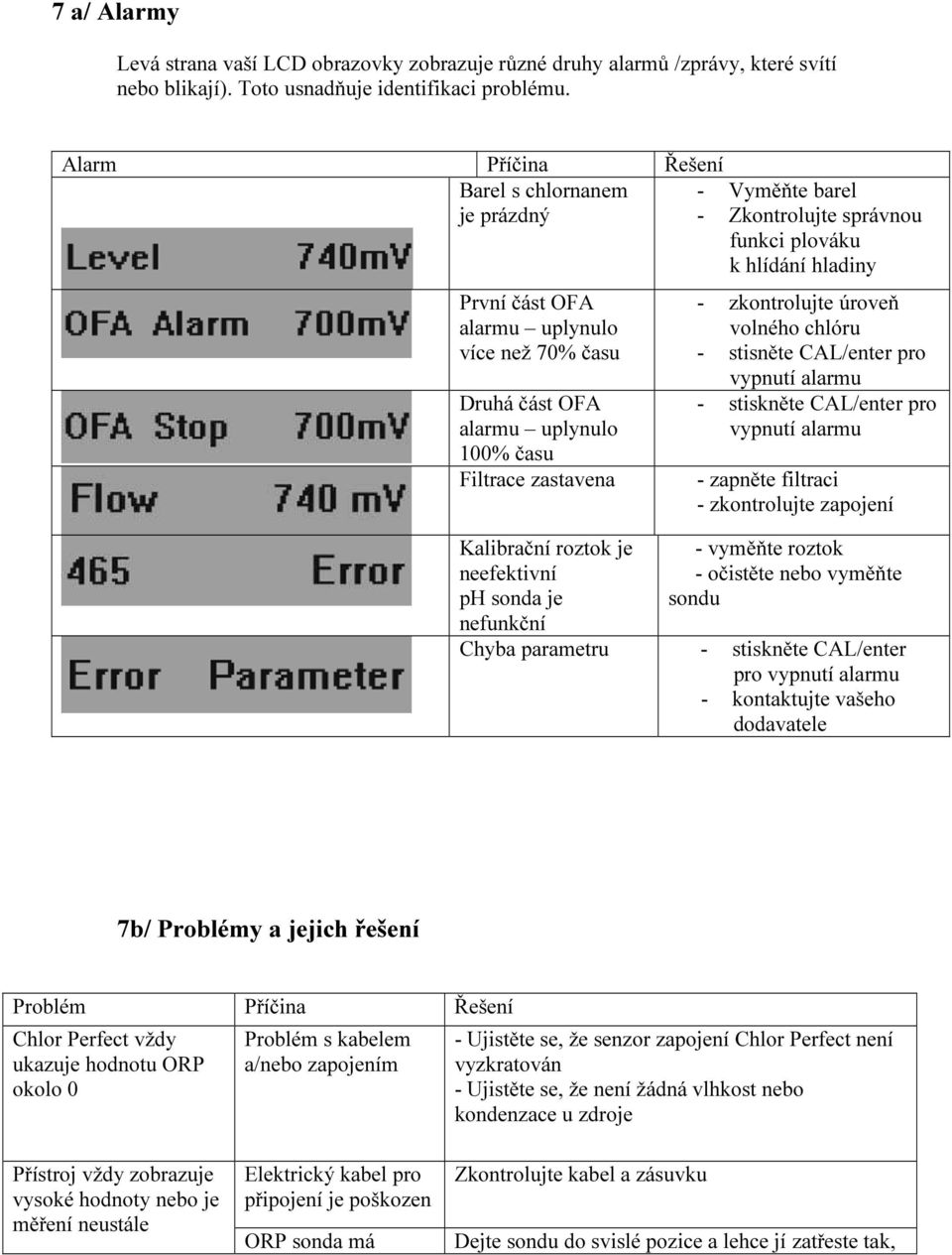

16 7 a/ Alarmy Levá strana vaší LCD obrazovky zobrazuje různé druhy alarmů /zprávy, které svítí nebo blikají). Toto usnadňuje identifikaci problému. Alarm Příčina Řešení Barel s chlornanem - Vyměňte barel je prázdný - Zkontrolujte správnou funkci plováku k hlídání hladiny První část OFA alarmu uplynulo více než 70% času Druhá část OFA alarmu uplynulo 100% času Filtrace zastavena Kalibrační roztok je neefektivní ph sonda je nefunkční - zkontrolujte úroveň volného chlóru - stisněte CAL/enter pro vypnutí alarmu - stiskněte CAL/enter pro vypnutí alarmu - zapněte filtraci - zkontrolujte zapojení - vyměňte roztok - očistěte nebo vyměňte sondu Chyba parametru - stiskněte CAL/enter pro vypnutí alarmu - kontaktujte vašeho dodavatele 7b/ Problémy a jejich řešení Problém Příčina Řešení Chlor Perfect vždy ukazuje hodnotu ORP okolo 0 Problém s kabelem a/nebo zapojením - Ujistěte se, že senzor zapojení Chlor Perfect není vyzkratován - Ujistěte se, že není žádná vlhkost nebo kondenzace u zdroje Přístroj vždy zobrazuje vysoké hodnoty nebo je měření neustále Elektrický kabel pro připojení je poškozen ORP sonda má Zkontrolujte kabel a zásuvku Dejte sondu do svislé pozice a lehce jí zatřeste tak,
