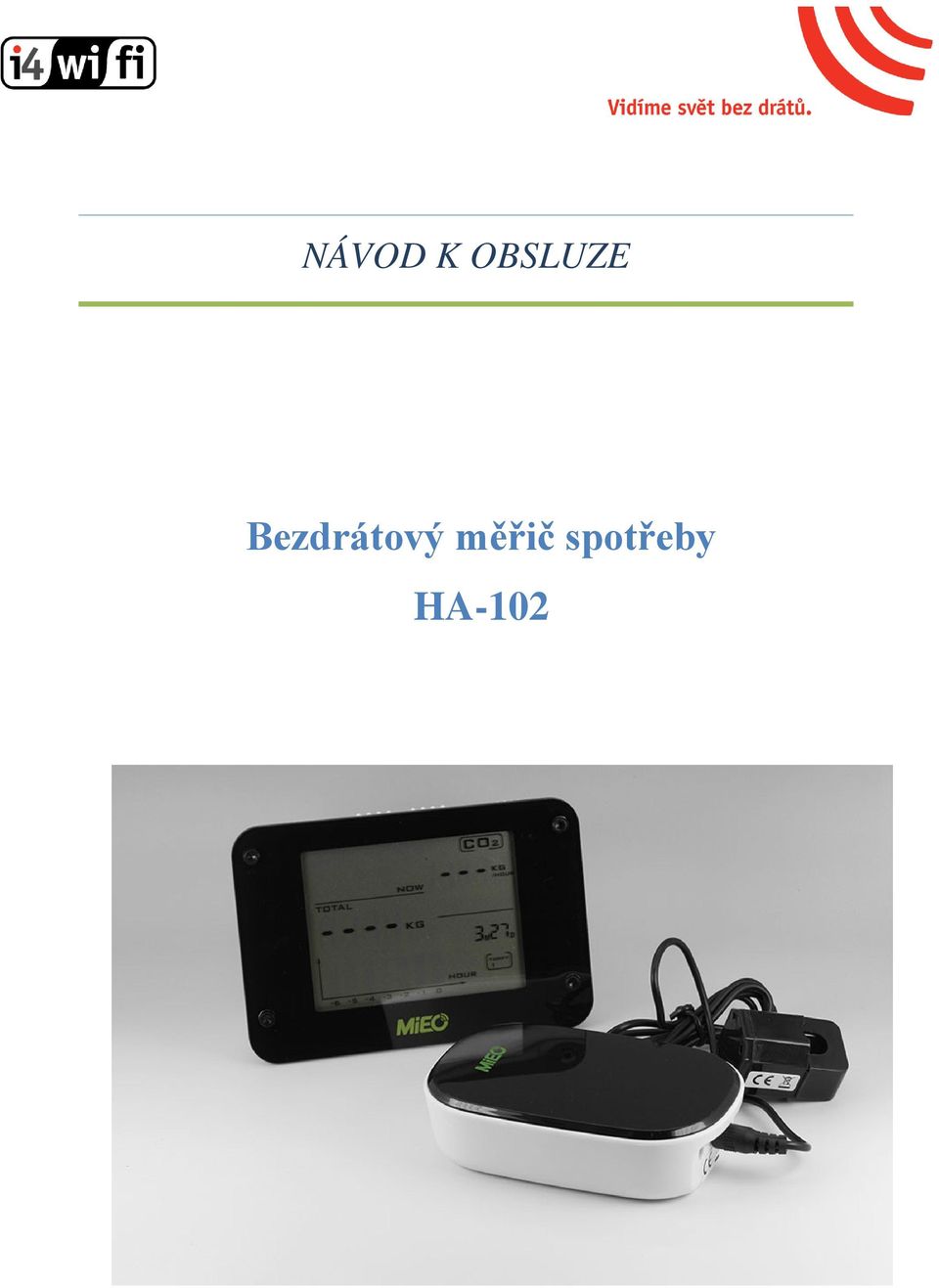

1 NÁVOD K OBSLUZE Bezdrátový měřič spotřeby HA-102

2 Obsah balení 1) Hlavní jednotka 2) Bezdrátový vysílač + čidlo 3) USB mini / USB 2.0 kabel Popis produktu Zařízení slouží k bezdrátovému měření spotřeby el. energie. Zobrazuje informace nejen o okamžité spotřebě a nákladech, ale data zároveň zaznamenává do paměti pro celkový přehled. Měřené hodnoty je možné přenést do počítače pro jejich analýzu. Měření je prováděno bezkontaktně a není tak nutný zásah do elektroinstalace. 1) TIME / ALARM nastavení času a alarmu 2) SEARCH tlačítko pro vyhledávání bezdrátového signálu čidla 3) HISTORY / ENTER nabídka s historií naměřených dat a tlačítko pro potvrzení úkonu 4) BWD/- lístování v nabídce směrem zpět 5) FWD/+ lístování v nabídce směrem vpřed 6) MODE/SET nastavení režimů a parametrů 7) DC zásuvka 8) USB sdířka pro připojení mini USB kabelu 9) 3X AAA 1,5V battery slot pro baterie 10) kryt baterií

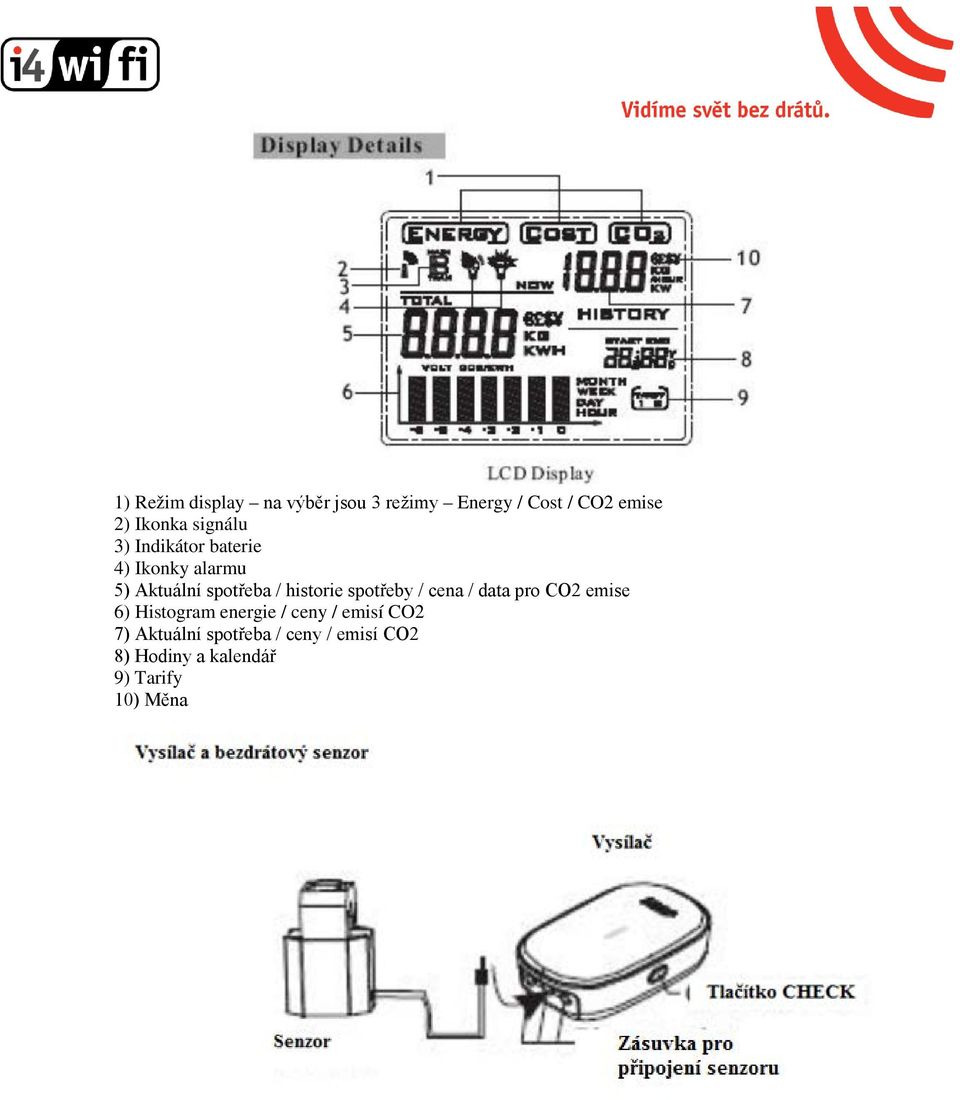

3 1) Režim display na výběr jsou 3 režimy Energy / Cost / CO2 emise 2) Ikonka signálu 3) Indikátor baterie 4) Ikonky alarmu 5) Aktuální spotřeba / historie spotřeby / cena / data pro CO2 emise 6) Histogram energie / ceny / emisí CO2 7) Aktuální spotřeba / ceny / emisí CO2 8) Hodiny a kalendář 9) Tarify 10) Měna

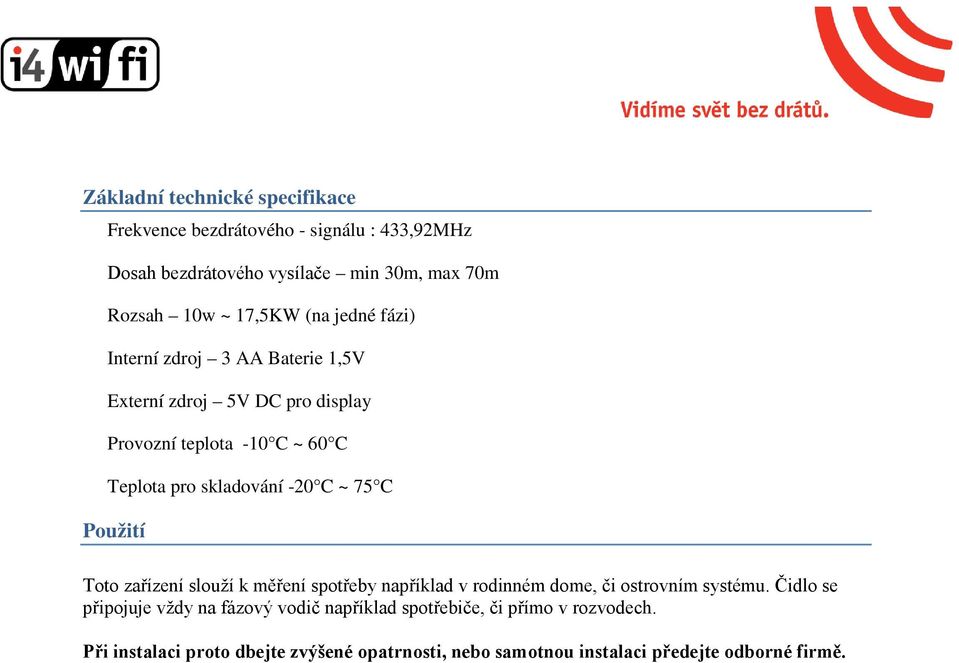

4 Základní technické specifikace Frekvence bezdrátového - signálu : 433,92MHz Dosah bezdrátového vysílače min 30m, max 70m Rozsah 10w ~ 17,5KW (na jedné fázi) Interní zdroj 3 AA Baterie 1,5V Externí zdroj 5V DC pro display Provozní teplota -10 C ~ 60 C Teplota pro skladování -20 C ~ 75 C Použití Toto zařízení slouží k měření spotřeby například v rodinném dome, či ostrovním systému. Čidlo se připojuje vždy na fázový vodič například spotřebiče, či přímo v rozvodech. Při instalaci proto dbejte zvýšené opatrnosti, nebo samotnou instalaci předejte odborné firmě.

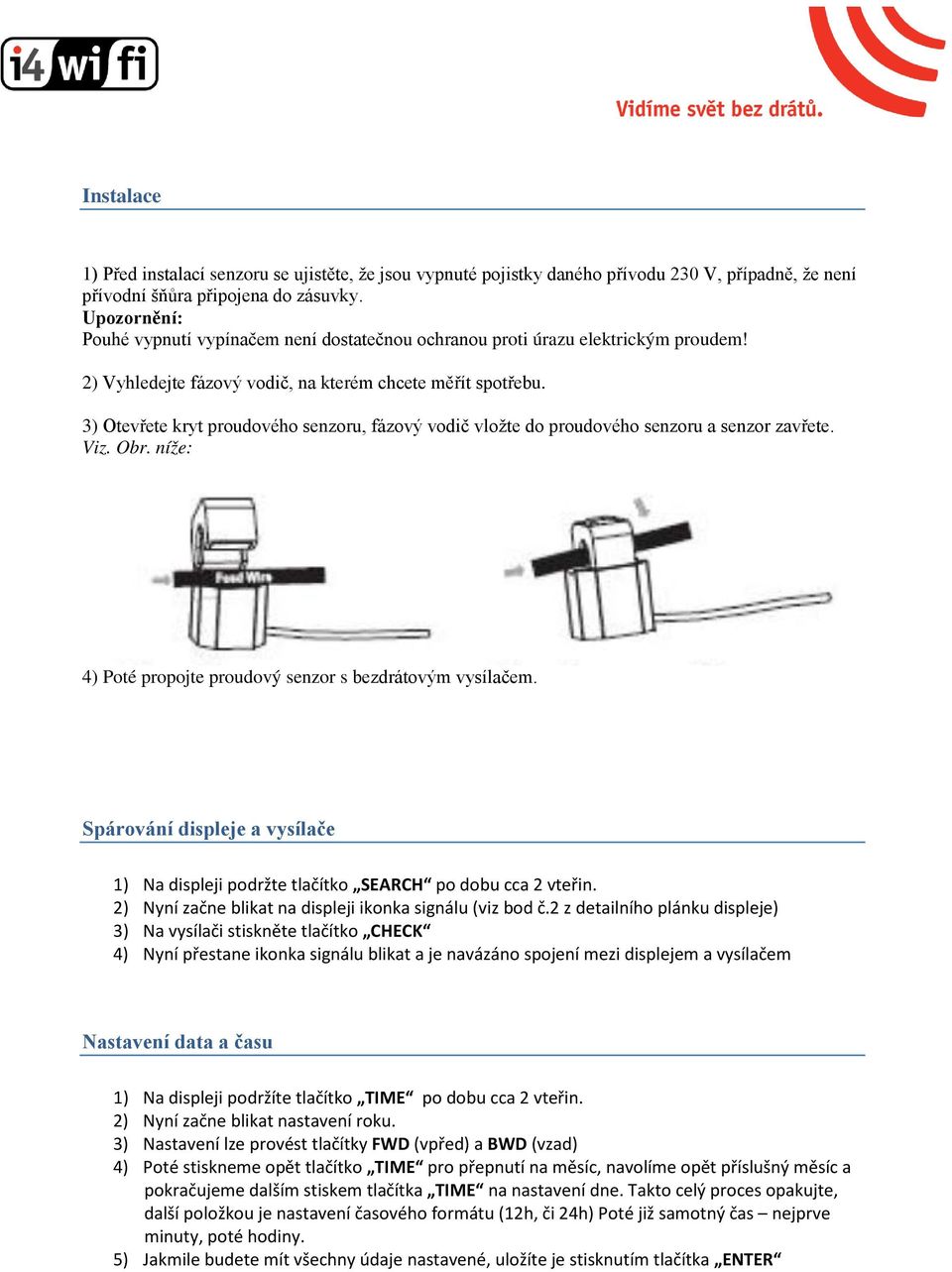

5 Instalace 1) Před instalací senzoru se ujistěte, že jsou vypnuté pojistky daného přívodu 230 V, případně, že není přívodní šňůra připojena do zásuvky. Upozornění: Pouhé vypnutí vypínačem není dostatečnou ochranou proti úrazu elektrickým proudem! 2) Vyhledejte fázový vodič, na kterém chcete měřít spotřebu. 3) Otevřete kryt proudového senzoru, fázový vodič vložte do proudového senzoru a senzor zavřete. Viz. Obr. níže: 4) Poté propojte proudový senzor s bezdrátovým vysílačem. Spárování displeje a vysílače 1) Na displeji podržte tlačítko SEARCH po dobu cca 2 vteřin. 2) Nyní začne blikat na displeji ikonka signálu (viz bod č.2 z detailního plánku displeje) 3) Na vysílači stiskněte tlačítko CHECK 4) Nyní přestane ikonka signálu blikat a je navázáno spojení mezi displejem a vysílačem Nastavení data a času 1) Na displeji podržíte tlačítko TIME po dobu cca 2 vteřin. 2) Nyní začne blikat nastavení roku. 3) Nastavení lze provést tlačítky FWD (vpřed) a BWD (vzad) 4) Poté stiskneme opět tlačítko TIME pro přepnutí na měsíc, navolíme opět příslušný měsíc a pokračujeme dalším stiskem tlačítka TIME na nastavení dne. Takto celý proces opakujte, další položkou je nastavení časového formátu (12h, či 24h) Poté již samotný čas nejprve minuty, poté hodiny. 5) Jakmile budete mít všechny údaje nastavené, uložíte je stisknutím tlačítka ENTER

6 Pokročilé nastavení 1) Pro vstup do menu pokročilého nastavení je nutné stisknout tlačítko MODE a po dobu cca 2 vteřin jej držet, dokud se na displeji neobjeví následující: 2) Nyní lze nastavit voltáž v rozmezí od 110V do 240V. Jednotky lze přepínat pomocí tlačítek FWD/BWD. 3) Po opětovném stisknutí tlačítka MODE je možné nastavit hodnotu CURRENCY čili měnu a to dle symbolů jednotlivých světových měn. 4) Dále je možné nastavit ještě TARIF, opět stisknutím tlačítka MODE. Můžete tak rovnou sledovat, kolik například stojí provoz počítače ve Vaší kanceláři. Jednotlivé obrazovky Na displeji měřiče je možné sledovat hned několik hodnot Spotřebu, cenu a emise. Pro přepnutí těchto obrazovek slouží tlačítko MODE které v tomto případě stačí pouze krátce stisknout.

7 Příklad instalace proudového senzoru a bezdrátového vysílače Údržba Čištění měřiče je možno provádět suchou nebo navlhčenou prachovkou. Při této činnosti je nutno zařízení odpojit od přívodu el. energie. Demontáž a likvidace Nefunkční zařízení musí být zlikvidována podle platných předpisů na ochranu životního prostředí.
