1 Dávkovací stanice VA_DOS - BASIC Překlad původního návodu k použití

2 VA_DOS - BASIC OBSAH BALENÍ A) Řídící zařízení VA_DOS - BASIC" pro ph a REDOX B) PVC Crystal 4x6 se sacím zařízením (2 m) C) Výtlačná hadice z polyetylénu (3 m) D) Upevňovací šroub (Ø = 6 mm) E) Patní filtr (stoupací potrubí PVC) F) Zpětný zobákový ventil FPM (3/8 GAS) G) Sondy ph a Redox H) Objímka pro sondu PSS3 (1/2 GAS) I) Závitové sedlo pro upevnění PSS3 k hadici 2 (Ø=50 mm) L) Sada tlumících roztoků ph 4, ph 7, 465 mv a H2O M) Reduktor pro vstřikovací ventil TECHNICKÉ ÚDAJE Rozměry (v š d) Hmotnost Napájení 50 Hz Spotřeba energie Průtok čerpadla Maximální zpětný tlak Stav čerpadla Rozpětí měření Regulační rozsah ph Přesnost přístroje Přesnost Regulace elektrody 234 x 162 x 108 mm 1 kg 230 VAC 12 W nebo 18 W 0,4 l/h; 1,5 l/h; 5 l/h 1,5 barů pauza - chod 0 14,0 ph; Redox mv 0,0 ph 14,0 ph +/- 0,1 ph; ± 10 mv ±0.02 ph; ± 3 mv automatická Systém pro upevnění na zeď POZOR ZÁSOBNÍ NÁDRŽ

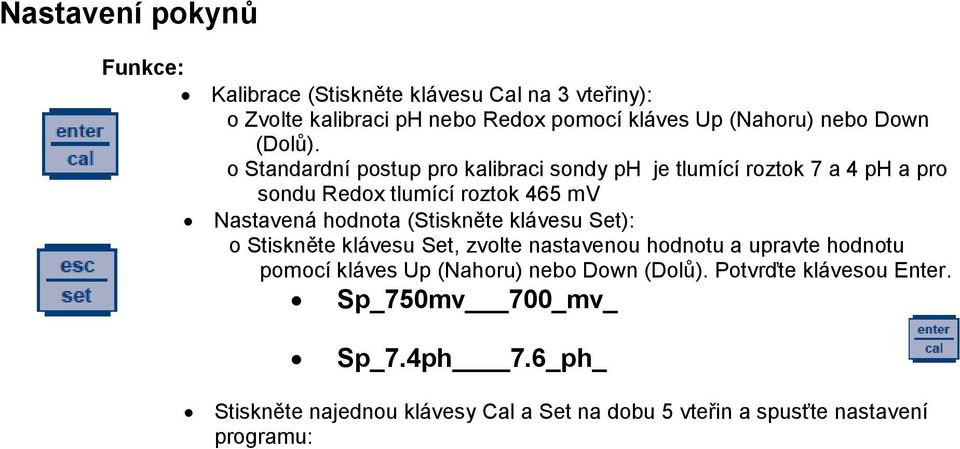

3 Nastavení pokynů Funkce: Kalibrace (Stiskněte klávesu Cal na 3 vteřiny): o Zvolte kalibraci ph nebo Redox pomocí kláves Up (Nahoru) nebo Down (Dolů). o Standardní postup pro kalibraci sondy ph je tlumící roztok 7 a 4 ph a pro sondu Redox tlumící roztok 465 mv Nastavená hodnota (Stiskněte klávesu Set): o Stiskněte klávesu Set, zvolte nastavenou hodnotu a upravte hodnotu pomocí kláves Up (Nahoru) nebo Down (Dolů). Potvrďte klávesou Enter. Sp_750mv 700_mv_ Sp_7.4ph 7.6_ph_ Stiskněte najednou klávesy Cal a Set na dobu 5 vteřin a spusťte nastavení programu:

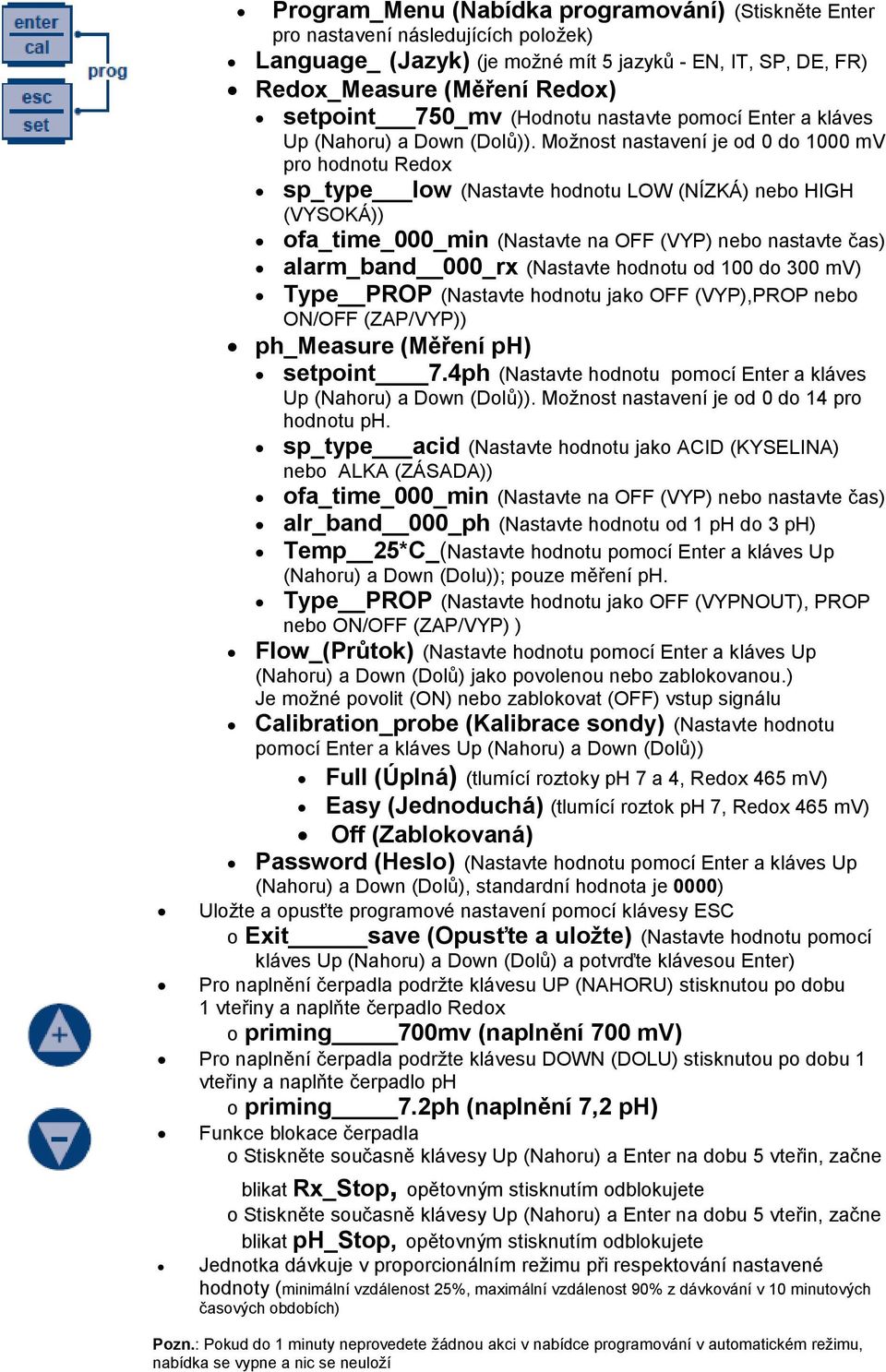

4 Program_Menu (Nabídka programování) (Stiskněte Enter pro nastavení následujících položek) Language_ (Jazyk) (je možné mít 5 jazyků - EN, IT, SP, DE, FR) Redox_Measure (Měření Redox) setpoint 750_mv (Hodnotu nastavte pomocí Enter a kláves Up (Nahoru) a Down (Dolů)). Možnost nastavení je od 0 do 1000 mv pro hodnotu Redox sp_type low (Nastavte hodnotu LOW (NÍZKÁ) nebo HIGH (VYSOKÁ)) ofa_time_000_min (Nastavte na OFF (VYP) nebo nastavte čas) alarm_band 000_rx (Nastavte hodnotu od 100 do 300 mv) Type PROP (Nastavte hodnotu jako OFF (VYP),PROP nebo ON/OFF (ZAP/VYP)) ph_measure (Měření ph) setpoint 7.4ph (Nastavte hodnotu pomocí Enter a kláves Up (Nahoru) a Down (Dolů)). Možnost nastavení je od 0 do 14 pro hodnotu ph. sp_type acid (Nastavte hodnotu jako ACID (KYSELINA) nebo ALKA (ZÁSADA)) ofa_time_000_min (Nastavte na OFF (VYP) nebo nastavte čas) alr_band 000_ph (Nastavte hodnotu od 1 ph do 3 ph) Temp 25*C_(Nastavte hodnotu pomocí Enter a kláves Up (Nahoru) a Down (Dolu)); pouze měření ph. Type PROP (Nastavte hodnotu jako OFF (VYPNOUT), PROP nebo ON/OFF (ZAP/VYP) ) Flow_(Průtok) (Nastavte hodnotu pomocí Enter a kláves Up (Nahoru) a Down (Dolů) jako povolenou nebo zablokovanou.) Je možné povolit (ON) nebo zablokovat (OFF) vstup signálu Calibration_probe (Kalibrace sondy) (Nastavte hodnotu pomocí Enter a kláves Up (Nahoru) a Down (Dolů)) Full (Úplná) (tlumící roztoky ph 7 a 4, Redox 465 mv) Easy (Jednoduchá) (tlumící roztok ph 7, Redox 465 mv) Off (Zablokovaná) Password (Heslo) (Nastavte hodnotu pomocí Enter a kláves Up (Nahoru) a Down (Dolů), standardní hodnota je 0000) Uložte a opusťte programové nastavení pomocí klávesy ESC o Exit save (Opusťte a uložte) (Nastavte hodnotu pomocí kláves Up (Nahoru) a Down (Dolů) a potvrďte klávesou Enter) Pro naplnění čerpadla podržte klávesu UP (NAHORU) stisknutou po dobu 1 vteřiny a naplňte čerpadlo Redox o priming 700mv (naplnění 700 mv) Pro naplnění čerpadla podržte klávesu DOWN (DOLU) stisknutou po dobu 1 vteřiny a naplňte čerpadlo ph o priming 7.2ph (naplnění 7,2 ph) Funkce blokace čerpadla o Stiskněte současně klávesy Up (Nahoru) a Enter na dobu 5 vteřin, začne blikat Rx_Stop, opětovným stisknutím odblokujete o Stiskněte současně klávesy Up (Nahoru) a Enter na dobu 5 vteřin, začne blikat ph_stop, opětovným stisknutím odblokujete Jednotka dávkuje v proporcionálním režimu při respektování nastavené hodnoty (minimální vzdálenost 25%, maximální vzdálenost 90% z dávkování v 10 minutových časových obdobích) Pozn.: Pokud do 1 minuty neprovedete žádnou akci v nabídce programování v automatickém režimu, nabídka se vypne a nic se neuloží

5 Základní deska Elektrické zapojení: 1) Vstup sondy ph a Redox 2) Vstup teplotní sondy (PT100) 3) Vstup úrovňové sondy Redox (nádrž s produktem) 4) Vstup úrovňové sondy ph (nádrž s produktem) 5) Vstup průtoku (vysoké napětí 230 VAC) 6) Výstupní relé solenoidového ventilu Redox (suchý kontakt, relé 250 VAC 10 A) 7) Výstupní relé dálkové výstrahy (suchý kontakt 250 VAC 10 A) 8) Výstupní relé solenoidového ventilu ph (suchý kontakt, relé 250 VAC 10 A) 9) Napájení 230 VAC 10) Napájení spínače 11) Pojistka 500 ma zpožděná 12) Výstup čerpadel ph (J1) a Redox (J2)

6 Kalibrace sondy ph Omyjte Kalibrace Stiskněte Cal Stiskněte klávesu Cal na 3 vteřiny Nastavte kalibraci ph Kalibrace bude trvat 1minutu Vložte sondu do tlumícího roztoku Kvalita sondy Omyjte Vložte sondu do tlumícího roztoku Stiskněte Cal Kvalita sondy Kalibrace bude trvat 1minutu Omyjte Stiskněte klávesu Enter pro uložení a odchod Normální stav Poznámka: Pokud jste nastavili funkci Kalibrace = Jednoduchá, bude provedena jednobodová kalibrace pouze roztokem 7 ph.

7 Kalibrace sondy Redox Kalibrace Omyjte Stiskněte Cal Vložte sondu do tlumícího roztoku Stiskněte klávesu Cal na 3 vteřiny Nastavte kalibraci Redox Kalibrace bude trvat 1minutu Kvalita sondy Stiskněte klávesu Cal na 3 vteřiny Normální stav

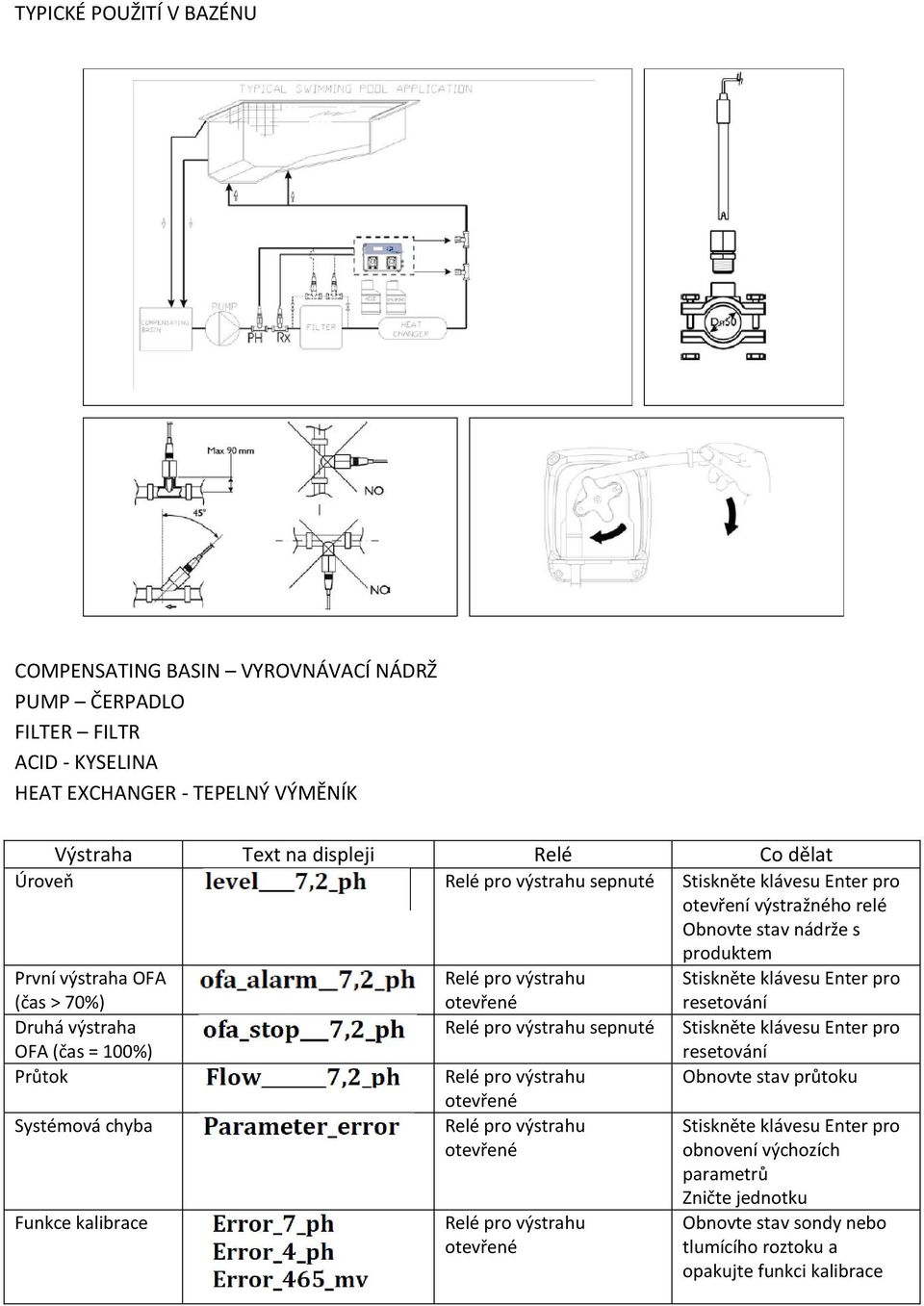

8 TYPICKÉ POUŽITÍ V BAZÉNU COMPENSATING BASIN VYROVNÁVACÍ NÁDRŽ PUMP ČERPADLO FILTER FILTR ACID - KYSELINA HEAT EXCHANGER - TEPELNÝ VÝMĚNÍK Výstraha Text na displeji Relé Co dělat Úroveň Relé pro výstrahu sepnuté Stiskněte klávesu Enter pro otevření výstražného relé Obnovte stav nádrže s produktem První výstraha OFA (čas 70%) Relé pro výstrahu otevřené Stiskněte klávesu Enter pro resetování Druhá výstraha OFA (čas = 100%) Relé pro výstrahu sepnuté Stiskněte klávesu Enter pro resetování Průtok Relé pro výstrahu otevřené Obnovte stav průtoku Systémová chyba Funkce kalibrace Relé pro výstrahu otevřené Relé pro výstrahu otevřené Stiskněte klávesu Enter pro obnovení výchozích parametrů Zničte jednotku Obnovte stav sondy nebo tlumícího roztoku a opakujte funkci kalibrace

9 Výchozí parametry Jazyk = UK Zadaná hodnota = 7,4 ph; 750 mv (Rx) Metoda dávkování = Acid (Kyselina); Low (Nízká) (Rx) Čas OFA = OFF (Vypnuto) Kalibrace = Full (Úplná) Vstup průtoku = OFF (Vypnuto) Typ dávkování = PROP Pokud chcete obnovit výchozí parametry, postupujte následujícím způsobem: Vypněte jednotku Pool Basic Současným stisknutím tlačítek UP (NAHORU) a DOWN (DOLU) jednotku zapněte Na jednotce bliká (Inicializace výchozích parametrů ne) Stiskněte (Inicializace výchozích parametrů ano) Klávesou ENTER obnovíte výchozí parametry.
