2 Modulové přístroje Modulové přístroje pro programy Berker S./B./B.3/B.7 Glas/K./K.5/Q. Modulový systém Berker: Variabilní instalační systém, který umožňuje výměnu krytů již namontovaných modulových přístrojů i na poslední chvíli. Jednoduchá výměna rámečku i krytů Možnost dodatečné změny vzhledu Již namontovaný modulový přístroj zůstává na svém místě Upozornění: Montáž provádějte pouze ve spojení s běžnými instalačními krabicemi pod omítku dle DIN 49073, část. 75

3 SPÍNAČE Kolébkové spínače Kolébkový spínač spínač/přepínač 3036 křížový 3037 AX, 250 V~ kompletem s N svorkou obj. č , Kolébkový spínač pro montáž do duté stěny spínač/přepínač AX, 250 V~ kompletem s N svorkou obj. č , malá vestavná hloubka Kolébkový spínač 2pólový spínač 3032 AX, 250 V~ Určeno pouze pro kombinaci s kolébkami s potiskem 0. kompletem s N svorkou obj. č , s předdefinovanou polohou 0 Kolébkový spínač 2pólový spínač AX, 250 V~ Určeno pouze pro kombinaci s kolébkami s potiskem 0. Ke spínání např. zásuvek 6 A. Možnost osvětlení doutnavkovým kompletem obj. č s předdefinovanou polohou 0 Kolébkový spínač 3pólový spínač AX, 400 V~ Určeno pouze pro kombinaci s kolébkami s potiskem 0. Možnost osvětlení doutnavkovým kompletem obj. č. 600 Kolébkové spínače Kolébkový spínač sériový 3035 AX, 250 V~ Lze osvětlit sériovým LED kompletem s N svorkou, obj.č. 680 kompletem s N svorkou obj. č , Kolébkový spínač pro montáž do duté stěny sériový AX, 250 V~ Lze osvětlit sériovým LED kompletem s N svorkou, obj.č. 680 kompletem s N svorkou obj. č , malá vestavná hloubka Kolébkový spínač 2násobný vypínač/ přepínač, oddělené vstupní svorky AX, 250 V~ Možnost osvětlení doutnavkovým kompletem obj. č pro osvětlení Kolébkový spínač 3x pólový spínač AX, 400 V~ Pro kolébky, obj.č , Tahové spínače Tahový spínač spínač/přepínač pólový spínač 3962 AX, 250 V~ Připojení tažné šňůry 4 cm Centrální díl, obj.č. 46.., 47.. kompletem s N svorkou obj. č pro montáž na stěnu i strop s předdefinovanou polohou 0 76 "#" Výběhový model. " *" Nové označení

4 3stupňové spínače Zamykatelné spínače 3stupňový spínač s polohou 0: bez polohy 0: A, 250 V~ Např. pro klimatizace a ventilátory. Centrální díl bez polohy 0 k obj.č. 84.., 88.. Centrální díl s polohou 0 k obj.č. 87.., 96.. Zamykatelný spínač s polocylindrickým zámkem 2pólový spínač/přepínač 3826 A, 250 V~ Komplety osvětlení Nehodí se pro program wg pod omítku! Centrální díl, obj.č , Polocylindrický zámek viz Modulové přístroje / Příslušenství obj. č. 88 0, 88 pro centrální systémy zamykání Žárovkové komplety Žárovkový komplet s N svorkou hnědý, 6 V, 35 ma 676 žlutý, 2 V, 65 ma zelený, 24 V, 35 ma červený, 48 V, 25 ma Nehodí se pro tlačítkové spínače a tahové spínače jakož i kolébkové spínače a tlačítka z let 985 až 995. pro kolébkové spínače, přepínače, křížové přepínače, 2pólové spínače AX pro řady kolébkových spínačů s osvětlením pro kolébková tlačítka a kolébková tlačítka kromě obj. č , Doutnavkové komplety Doutnavkový komplet s N svorkou šedý, 230 V~, ma 675 oranžový, 230 V~, ,4 ma Při použití více doutnavkových kompletů může proud lampy způsobit chybnou funkci relé/impulzního spínače. Odstranění: Vést společně nulový vodič nebo připojit paralelně k cívce kondenzátor 230 V, µf na ma proudu doutnavky. Nehodí se pro tlačítkové spínače a tahové spínače jakož i kolébkové spínače a tlačítka z let 985 až 995. pro kolébkové spínače, přepínače, křížové přepínače, 2pólové spínače AX pro řady kolébkových spínačů s osvětlením pro kolébková tlačítka a kolébková tlačítka kromě obj. č , Doutnavkový komplet s N svorkou šedý, 230 V~, ma 605 oranžový, 230 V~, 0,4 ma Při použití více doutnavkových kompletů může proud lampy způsobit chybnou funkci relé/impulzního spínače. Odstranění: Vést společně nulový vodič nebo připojit paralelně k cívce kondenzátor 230 V, µf na ma proudu doutnavky. Vhodný pro tlačítkové spínače a tahové spínače jakož i kolébkové spínače a tlačítka z let 985 až 995. pro kolébkové spínače, přepínače, křížové přepínače, 2pólové spínače AX pro řady kolébkových spínačů s osvětlením pro kolébková tlačítka a kolébková tlačítka kromě obj. č , Doutnavkový komplet šedý, 230 V~, 0,9 ma Při použití více doutnavkových kompletů může proud lampy způsobit chybnou funkci relé/ impulzního spínače. Odstranění: Připojit paralelně k cívce kondenzátor 230 V, µf na ma proudu doutnavky. pro kolébkové 2pólové spínače 6 AX pro kolébkové spínače, 2násobné spínače/přepínače pro kolébková tlačítka se 2 přepínacími kontakty kontaktem "#" Výběhový model. " *" Nové označení 77

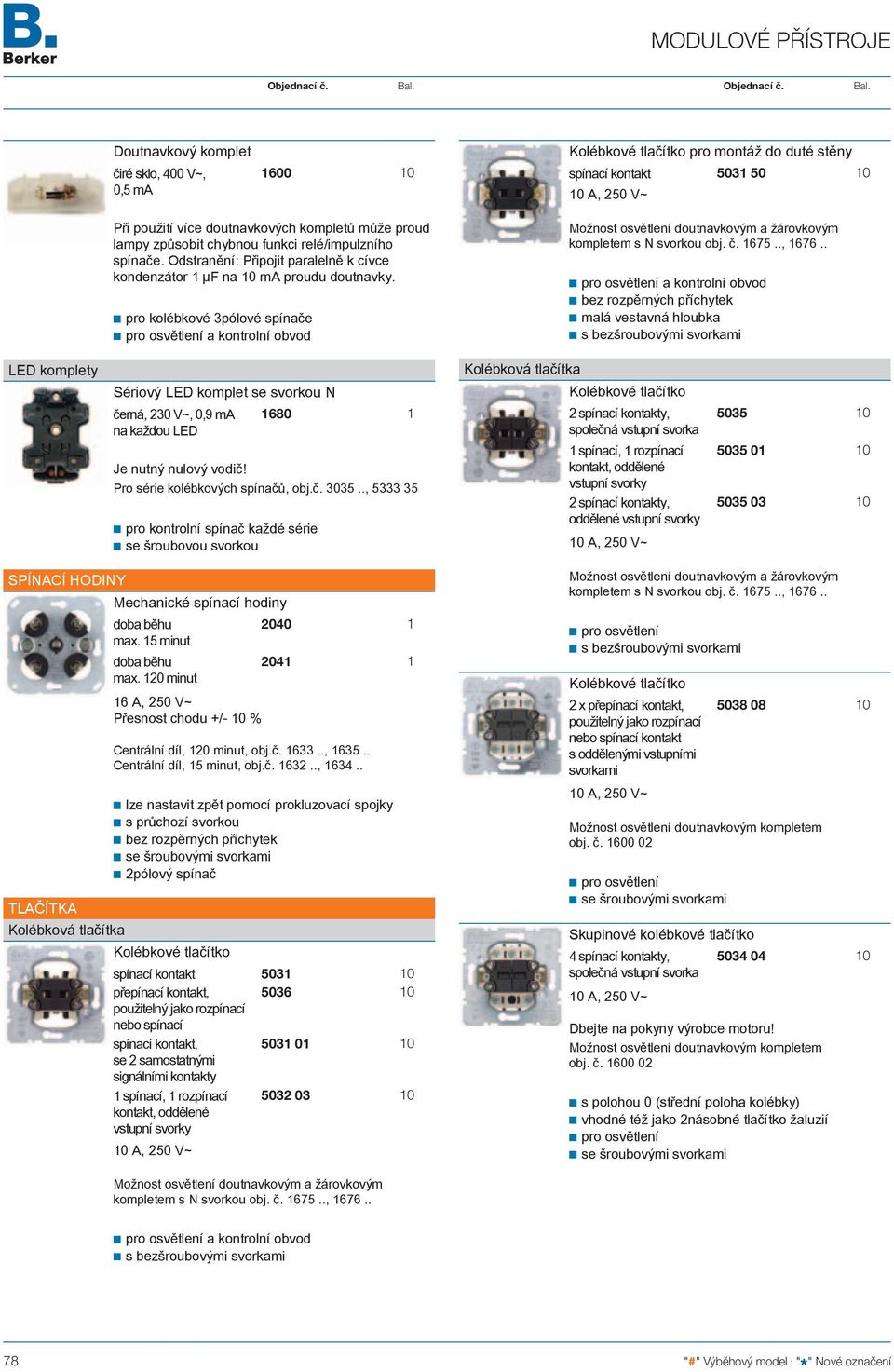

5 Doutnavkový komplet čiré sklo, 400 V~, 0,5 ma 600 Kolébkové tlačítko pro montáž do duté stěny spínací kontakt A, 250 V~ Při použití více doutnavkových kompletů může proud lampy způsobit chybnou funkci relé/impulzního spínače. Odstranění: Připojit paralelně k cívce kondenzátor µf na ma proudu doutnavky. pro kolébkové 3pólové spínače kompletem s N svorkou obj. č , malá vestavná hloubka LED komplety Sériový LED komplet se svorkou N černá, 230 V~, 0,9 ma 680 na každou LED Je nutný nulový vodič! Pro série kolébkových spínačů, obj.č , pro kontrolní spínač každé série se šroubovou svorkou Kolébková tlačítka Kolébkové tlačítko 2 spínací kontakty, společná vstupní svorka spínací, rozpínací kontakt, oddělené vstupní svorky 2 spínací kontakty, oddělené vstupní svorky A, 250 V~ Spínací hodiny Mechanické spínací hodiny doba běhu 2040 max. 5 minut doba běhu 204 max. 20 minut 6 A, 250 V~ Přesnost chodu +/- % Centrální díl, 20 minut, obj.č , Centrální díl, 5 minut, obj.č , lze nastavit zpět pomocí prokluzovací spojky s průchozí svorkou 2pólový spínač Tlačítka Kolébková tlačítka Kolébkové tlačítko spínací kontakt 503 přepínací kontakt, 5036 použitelný jako rozpínací nebo spínací spínací kontakt, se 2 samostatnými signálními kontakty spínací, rozpínací kontakt, oddělené vstupní svorky A, 250 V~ kompletem s N svorkou obj. č , kompletem s N svorkou obj. č , pro osvětlení Kolébkové tlačítko 2 x přepínací kontakt, použitelný jako rozpínací nebo spínací kontakt s oddělenými vstupními svorkami A, 250 V~ Možnost osvětlení doutnavkovým kompletem obj. č pro osvětlení Skupinové kolébkové tlačítko 4 spínací kontakty, společná vstupní svorka A, 250 V~ Dbejte na pokyny výrobce motoru! Možnost osvětlení doutnavkovým kompletem obj. č s polohou 0 (střední poloha kolébky) vhodné též jako 2násobné tlačítko žaluzií pro osvětlení 78 "#" Výběhový model. " *" Nové označení

6 Modulové přístroje tlačítka se spínacím adaptérem pro hotelové karty Modulový přístroj tlačítko se spínacím adaptérem pro hotelové karty spínací kontakt přepínací kontakt, použitelný jako rozpínací nebo spínací spínací kontakt, se 2 samostatnými signálními kontakty spínací, rozpínací kontakt, oddělené vstupní svorky 2 A, 250 V~ Provedení A dle požadavku. Centrální díl, obj.č kompletem s N svorkou obj. č , Tahová tlačítka Tahové tlačítko přepínací kontakt s odděleným signálním kontaktem A, 250 V~ Připojení tažné šňůry 4 cm Doutnavkové a žárovkové komplety s N svorkou viz Modulové přístroje / Příslušenství Pro montáž na stěnu a na strop. Centrální díl, obj.č. 46.., 47.. kompletem s N svorkou obj. č , možnost osvětlení doutnavkovým a žárovkovým kompletem s N svorkou Zamykatelná tlačítka Zamykatelné tlačítko pro polocylindrický zámek s dodatečným zemnicím kontaktem přepínací kontakt, použitelný jako rozpínací nebo spínací A, 250 V~ Centrální díl, obj.č , 507.., 59.. Polocylindrický zámek viz Modulové přístroje / Příslušenství obj. č. 88 0, 88 pro centrální systémy zamykání Spínače žaluzií Kolébkové spínače žaluzií Kolébkový spínač žaluzií pólový A, 250 V~ Zamykatelné spínače žaluzií Dbejte na pokyny výrobce motoru! s mechanickým a elektrickým blokováním současného sepnutí Zamykatelný spínač žaluzií pro polocylindrický zámek 2pólový 3822 A, 250 V~ Nehodí se pro program wg Up IP44! Dbejte na upozornění výrobců motorů! Centrální díl, obj.č , Polocylindrický zámek viz Modulové přístroje / Příslušenství obj. č. 88 0, 88 s polohou 0 pro centrální systémy zamykání s aretací tlačítka Zamykatelné spínače/tlačítka žaluzií Zamykatelný spínač žaluzií pólový 385 2pólový 3852 A, 250 V~ Tlačítka žaluzií Kolébková tlačítka žaluzií Dbejte na pokyny výrobce motoru! Centrální díl se zámkem, obj.č. 79.., 8.., 82.., 83.. s polohou 0 pro centrální díl se zámkem použitý centrální díl určuje funkci spínače nebo tlačítka s aretací tlačítka Kolébkové tlačítko žaluzií pólové A, 250 V~ Dbejte na pokyny výrobce motoru! s mechanickým a elektrickým blokováním současného sepnutí "#" Výběhový model. " *" Nové označení 79

7 Skupinové kolébkové tlačítko 4 spínací kontakty, společná vstupní svorka A, 250 V~ Dbejte na pokyny výrobce motoru! Možnost osvětlení doutnavkovým kompletem obj. č s polohou 0 (střední poloha kolébky) vhodné též jako 2násobné tlačítko žaluzií pro osvětlení Příslušenství LED žárovka E bílá 678 červená žlutá zelená modrá V~/=, 4 ma Provozní teplota -40 C až +70 C; Životnost¹ LED bílá/barevná cca / h Pro tlačítko a světelný signál E, obj.č. 5, 54.., Zamykatelné tlačítkové spínače žaluzií Zamykatelný tlačítkový spínač žaluzií pro polocylindrický zámek pólový 383 2pólový 3832 A, 250 V~ Nehodí se pro program wg Up IP44! Dbejte na upozornění výrobců motorů! Centrální díl, obj.č , Polocylindrický zámek viz Modulové přístroje / Příslušenství obj. č. 88 0, 88 pro centrální systémy zamykání Světelné signály Tlačítka a světelné signály Tlačítko a světelný signál E spínací kontakt 5 s oddělenými signálními kontakty 250 V~ Spínaný proud tlačítka max. 2 A; Výkon žárovek max. 2 W Centrální díl, obj.č. 24.., 65.., 530.., Knoflík tlačítka, obj.č Kryt, obj.č. 280, 28, 282, 283 LED a doutnavky E viz Modulové přístroje / příslušenství obj. č možnost osvětlení doutnavkou E pro tlačítko a světelný signál E ¹ Typ do přibližně 50 % výchozího jasu Kryt pro tlačítko a světelný signál E čiré sklo 280 červený průhledný 28 žlutý průhledný 282 zelený průhledný 283 Pro tlačítko a světelný signál E, obj.č. 5, Knoflík tlačítka pro tlačítko a světelný signál E čiré sklo červený průhledný 279 zelený průhledný Průměr knoflíku tlačítka 26,5 mm Pro tlačítko a světelný signál E, obj.č. 5, Žárovka E4 pouze pro světelný signál s vysokým krytem 230 V~, 3 W 6 3 Pro světelný signál E4, obj.č LED žárovka E4 bílá 679 červená žlutá zelená modrá V~/=, 4,2 ma Provozní teplota -40 C až +70 C; Životnost¹ LED bílá/barevná cca / h Pro světelný signál E4, obj.č pro světelný signál E4 s plochým a vysokým krytem ¹ Typ do přibližně 50 % výchozího jasu 80 "#" Výběhový model. " *" Nové označení

8 Kryt pro světelné signály E4 čiré sklo, plochý 220 čiré sklo, vysoký 230 Montážní prostor vývodu kabelů 4468 Centrální díl, obj.č. 05.., 9.., 37.. červený průhledný, vysoký zelený průhledný, vysoký s tahovým odlehčením pro vedení max. Ø 9 mm prostorově úsporný, např. relé bez svorkovnice Pro světelný signál E4, obj.č Světelné signály LED Orientační světlo LED V~, 50 Hz Příkon,8 W/2 VA; Intenzita světla (bílé),2 cd; Provozní teplota -5 C až +40 C Kryt, obj.č např. pro osvětlení schodišťových stupňů nebo pro orientaci v tmavých prostorách barvy světla bílá, modrá, červená, zelená, oranžová, popř. barevné přechody, nastavitelné přes ovládací vstup řídicí vstup umožňuje uložení požadované posloupnosti barev. plynule nastavitelný jas LED se 4 LED RGB Signální světlo LED V~, 50 Hz Příkon W/5,6 VA; Intenzita světla (červené/zelené) 0, cd/0,3 cd; Provozní teplota -5 C až +40 C Kryt, obj.č Vývody kabelů Vývod kabelů signalizace např. pro ošetřovny, konferenční místnosti, hotelové pokoje homogenní dosvit červené nebo zelené poloviny, odděleně řízené přes ovládací vstupy se 4 jednobarevnými LED Centrální díl, obj.č. 05.., 9.. s tahovým odlehčením pro vedení max. Ø 9 mm bez svorkovnice 4470 TV / Audio Reproduktorové zásuvky Přípojná krabice reproduktorů polární bílá, matná antracit, matný Průřez vodiče max. mm² Centrální díl, obj.č. 33.., 35.., 40.. (na rubu se šroubovými svorkami) Přípojná krabice pro reproduktory stereo polární bílá, matná antracit, matný Průřez vodiče max. mm² Centrální díl, obj.č. 33.., 35.., 40.. (na rubu se šroubovými svorkami) Zásuvka pro reproduktory High End Přechodový odpor svorek < 0, mω; Přechodový odpor při zasunutí < 0,5 mω; Průřez vodiče max. mm²; Vestavná hloubka 3 mm Doporučení: U větších průřezů použijte hlubokou krabici. Zdířka a zástrčka s červeným resp. černým identifikačním kroužkem je vhodná také jako konektor pro ochranu před nebezpečným dotykem nízkým napětím. Centrální díl, obj.č. 84.., 96.., 53.. se 2 banánkovými kovovými zdířkami, zlacené provedení se 2 kovovými banánky, zlacené provedení se 2 kovovými kabelovými koncovkami, zlacené provedení banánkové zdířky vhodné též pro šroubové připojení Stereo zásuvka pro reproduktory Průřez vodiče max. 2,5 mm² Při použití pouze jednoho reproduktorového konektoru použijte modulový přístroj pro minikonektor obj. č a reproduktorový konektor obj. č Centrální díl, obj.č. 84.., 96.., 53.. DIN EN se 2 integrovanými reproduktorovými konektory "#" Výběhový model. " *" Nové označení 8

9 Data/Telekomunikace Propojovací sety TV / Audio Modulový přístroj pro minikonektor Centrální díl, obj.č. 84.., 96.., 53.. Pro upevnění na přírubu s roztečí otvorů 22,2 mm dle DIN 5529 Kruhové propojovací konektory: Cannon; Conrad Electronic; Dr. Ing. Sieger; Farnell; Hirschmann; Lumberg; Monacor; RS Components pro nebo 2 propojky pro reproduktorové konektory pro konektory pro diodu pro minikonektory Reproduktorový konektor Průřez vodiče max. 2,5 mm² DIN EN pro přístroje pro minikonektory 4505 černý 800 Pro přístroje pro minikonektory, obj.č. 4505, Konektory typu Cinch Sada modulu typu Cinch polární bílá/červená 989 Průměr vodiče 0,5 0,65 mm (AWG 24-22); Průřez vodiče 0,2 0,325 mm² (AWG 24-22); Rozměry každého modulu (Š x V x H) 5 x 8 x 35 mm Centrální díl, obj.č se 2 konektory Cinch a držáky modulu se zařezávacími svorkami pro montáž bez nářadí Modul Video Cinch polární bílá/žlutá 992 Průměr vodiče 0,5 0,65 mm (AWG 24-22); Průřez vodiče 0,2 0,325 mm² (AWG 24-22); Rozměry (Š x V x H) 5 x 8 x 35 mm Centrální díl, obj.č se zdířkou Cinch a držákem modulu se zařezávacími svorkami pro montáž bez nářadí Grafické konektory Modul VGA polární bílá/černá 994 Rozměry (Š x V x H) 3 x 8 x 35 mm; Průřez vodiče max.,5 mm² Centrální díl, obj.č s 5pólovým konektorem D-Sub SVGA kompatibilní v krytu zabírá 2 šířky modulu MINI-COM liftsystém Modul S-Video polární bílá/černá 993 Průměr vodiče 0,5 0,65 mm (AWG 24-22); Průřez vodiče 0,2 0,325 mm² (AWG 24-22); Rozměry (Š x V x H) 5 x 8 x 35 mm Centrální díl, obj.č s konektorem S-Video a držákem modulu se zařezávacími svorkami pro montáž bez nářadí Příslušenství Zaslepovací moduly Zaslepovací modul polární bílá, násobný 990 Rozměry (Š x V x H) 5 x 8 x 35 mm Centrální díl, obj.č TV / Audio Anténní zásuvky Anténní zásuvka se 2 zdířkami, samostatná Ω Širokopásmová technologie MHz; Útlum přívodu při MHz 4 db; Útlum přívodu při MHz 5 db; Možnost zpětnovazebního kanálu MHz Nehodí se jako koncová krabice. Centrální díl, obj.č. 39.., 20.., 203.., 486.., IEC 69-2 a EN Míra stínění EMC třída ochrany A pro společná, DVB-T a širokopásmová kabelová zařízení pro samostatná zařízení a rozváděče SAT pro příjem pozemního vysílání pro analogový a digitální přenos ve hvězdicové struktuře nebo odpojených dolaďovacích vedeních možnost dálkového napájení prostřednictvím výstupní zásuvky propustnost stejnosměrného proudu 82 "#" Výběhový model. " *" Nové označení

10 Anténní zásuvka se 2 zdířkami, průchozí Ω Širokopásmová technologie MHz; Útlum přívodu 5 db; Útlum přívodu při MHz 2 db; Útlum v propustném pásmu při 4-40 MHz db; Útlum v propustném pásmu při MHz 0,8 db; Možnost zpětnovazebního kanálu MHz Centrální díl, obj.č. 39.., 20.., 203.., 486.., Zakončovací odpor, obj.č IEC 69-2 a EN ,2/A Míra stínění EMC třída ochrany A pro společná, DVB-T a širokopásmová kabelová zařízení pro domovní rozvody SAT pro příjem pozemního vysílání pro analogový a digitální přenos ve stromové struktuře a hlavních vedeních blokuje DC s odpojovacím prostředkem Anténní zásuvka se 3 zdířkami, samostatná Ω Širokopásmová technologie MHz; Útlum přívodu při 4-40 MHz 2 db; Útlum přívodu při MHz,5 db; Útlum přívodu při MHz 2,5 db Centrální díl, obj.č. 39.., 20.., 203.., IEC 69-2 a EN , -2, -4 Míra stínění EMC třída ochrany A pro samostatná zařízení a rozváděče SAT pro společná, DVB-T a širokopásmová kabelová zařízení pro příjem pozemního vysílání pro analogový a digitální přenos ve hvězdicové struktuře nebo odpojených dolaďovacích vedeních možnost dálkového napájení prostřednictvím F zdířky propustnost stejnosměrného proudu Anténní zásuvka se 3 zdířkami, průchozí Ω Širokopásmová technologie MHz; Útlum přívodu při MHz db; Útlum přívodu při MHz db; Útlum v propustném pásmu při MHz,5 db; Útlum v propustném pásmu při MHz 2 db; Útlum v propustném pásmu při MHz 3,5 db Centrální díl, obj.č. 39.., 20.., 203.., Zakončovací odpor, obj.č IEC 69-2 a EN , -2, -4 Míra stínění EMC třída ochrany A pro domovní rozvody SAT bez napájecího napětí, např. řešení s jedním kabelem pro společná, DVB-T a širokopásmová kabelová zařízení pro příjem pozemního vysílání pro analogový a digitální přenos ve stromové struktuře a hlavních vedeních blokuje DC s odpojovacím prostředkem Anténní zásuvka se 3 zdířkami, průchozí Ω Širokopásmová technologie MHz; Útlum přívodu při MHz db; Útlum přívodu při MHz db; Útlum v propustném pásmu při MHz,5 db; Útlum v propustném pásmu při MHz 2 db; Útlum v propustném pásmu při MHz 3,5 db Centrální díl, obj.č. 39.., 20.., 203.., IEC 69-2 a EN , -2, -4 Míra stínění EMC třída ochrany A pro domovní rozvody SAT pro společná, DVB-T a širokopásmová kabelová zařízení pro příjem pozemního vysílání pro analogový a digitální přenos ve stromové struktuře a hlavních vedeních propustnost stejnosměrného proudu s odpojovacím prostředkem "#" Výběhový model. " *" Nové označení 83

11 Anténní zásuvka se 4 zdířkami, samostatná Ω Širokopásmová technologie MHz; Útlum přípojky, pozemní/bk 2 3 db; Útlum přívodu rozsahu SAT 2 6 db Centrální díl, obj.č IEC 69-2 a EN , -4 Míra stínění EMC třída ochrany A pro samostatná zařízení a rozváděče SAT pro společná, DVB-T a širokopásmová kabelová zařízení pro příjem pozemního vysílání pro analogový a digitální přenos ve hvězdicové struktuře nebo odpojených dolaďovacích vedeních možnost dálkového napájení prostřednictvím F zdířek pro zařízení typu multiswitch pro současné připojení zvukových a televizních přijímačů jakož i 2 nezávislých SAT receiverů se 2 nezávislými výstupy SAT (zdířky F) se 2 rovnocennými výstupy IEC (zdířka a konektor) též pro doplnění dodatečných programů SAT v širokopásmových kabelových zařízeních propustnost stejnosměrného proudu Zakončovací odpory Zakončovací odpor Ω Širokopásmová technologie 0, MHz Pro průchozí krabici anténní zásuvky se 3 zdířkami, obj. č pro použití v poslední průchozí krabici pro bezodrazové zakončení hlavního vedení Data/Telekomunikace Zásuvky UAE Zásuvka UAE 8(4)pólová bílá V=, A Šířka přenosového pásma až 6 MHz; Přechodový odpor < 20 mω; Max. průměr vodiče mm; Vestavná hloubka 22 mm Centrální díl, obj.č , 468.., Provedení DIN EN a IEC kategorie 3 pro konektory typu RJ, RJ2 a RJ45, vhodná pro ISDN se šikmým vývodem 45 Zásuvka UAE 2 x 8(4)pólová bílá V=, A Šířka přenosového pásma až 6 MHz; Přechodový odpor < 20 mω; Max. průměr vodiče mm; Vestavná hloubka 22 mm Centrální díl, obj.č , 469.., Provedení DIN EN a IEC kategorie 3 pro konektory typu RJ, RJ2 a RJ45, vhodné pro ISDN zdířky s paralelními kontakty se šikmým vývodem 45 Zásuvka UAE 2 x 8(4)pólová se spínatelnými odpory bílá V=, A Šířka přenosového pásma až 6 MHz; Přechodový odpor < 20 mω; Odpor 0 Ω; Max. průměr vodiče mm; Vestavná hloubka 22 mm Centrální díl, obj.č , 469.., Provedení DIN EN a IEC jako uzavírací krabice pro instalace ISDN So Bus pro telefonní přístroje jako samostatná krabice kategorie 3 pro konektory typu RJ, RJ2 a RJ45, vhodné pro ISDN zdířky s paralelními kontakty se šikmým vývodem 45 Zásuvka UAE 8pólová stíněná V=, 0,75 A Šířka přenosového pásma až 250 MHz; Přechodový odpor < 20 mω; Průměr vodiče 0,4 0,63 mm (AWG 26-22); Vestavná hloubka 3 mm Centrální díl, obj.č , 468.., Kategorie 5 DIN EN 5073-:2003 a ISO/IEC 80, 2. vydání Real.kategorie 6a E DIN IEC Stínění DIN EN 55022, třída B Barevné kódy A a B TIA/EIA-568A pouzdro zinkový tlakový odlitek real.kategorie 6a vhodná jen pro konektor RJ45 se šikmým vývodem 45 se svorkami LSA+ 84 "#" Výběhový model. " *" Nové označení

12 Zásuvka UAE 8pólová stíněná 4590 Šířka přenosového pásma až 250 MHz; Přechodový odpor < 20 mω; Průměr vodiče 0,4 0,65 mm (AWG 26-22); Vestavná hloubka 3,5 mm Centrální díl, obj.č , 468.., Kategorie 6 DIN EN 5073-:2003 a ISO/IEC vydání Stínění DIN EN 55022, třída B Barevné kódy A a B TIA/EIA-568A pouzdro zinkový tlakový odlitek kategorie 6 pro konektor RJ45 se šikmým vývodem 45 se svorkami LSA+ Zásuvka UAE 8/8pólová stíněná V=, 0,75 A Šířka přenosového pásma až 250 MHz; Přechodový odpor < 20 mω; Průměr vodiče 0,4 0,63 mm (AWG 26-22); Vestavná hloubka 3 mm Centrální díl, obj.č , 469.., Kategorie 5 DIN EN 5073-:2003 a ISO/IEC 80, 2. vydání Real.kategorie 6a E DIN IEC Stínění DIN EN 55022, třída B Barevné kódy A a B TIA/EIA-568A pouzdro zinkový tlakový odlitek real.kategorie 6a vhodná jen pro konektor RJ45 se šikmým vývodem 45 se svorkami LSA+ Zásuvka UAE 8/8pólová stíněná 459 Šířka přenosového pásma až 250 MHz; Přechodový odpor < 20 mω; Průměr vodiče 0,4 0,65 mm (AWG 26-22); Vestavná hloubka 3,5 mm Centrální díl, obj.č , 469.., Kategorie 6 DIN EN 5073-:2003 a ISO/IEC vydání Stínění DIN EN 55022, třída B Barevné kódy A a B TIA/EIA-568A Modulové konektory Modulový konektor 6pólový černá Průměr žíly max.,2 mm; Průměr vodiče 0,4 0,65 mm (AWG 25-22); Rozměr výřezu (Š x V) cca 4,9 x 9,4 mm Pro nosnou desku násobnou obj.č Pro nosnou desku 2násobnou obj.č AMP, Obj.č RJ2, kategorie 3 se zařezávacími svorkami Modulový konektor 8pólový černá Průměr žíly max.,2 mm; Průměr vodiče 0,4 0,65 mm (AWG 25-22); Rozměr výřezu (Š x V) cca 4,9 x 9,4 mm Pro nosnou desku násobnou obj.č Pro nosnou desku 2násobnou obj.č AMP, Obj.č RJ45, kategorie 3, vhodný pro ISDN se zařezávacími svorkami Modulový konektor 8pólový Vnější průměr kabelu 5 9 mm; Průměr žíly 0,7,6 mm; Průměr měděného vodiče 0,4 0,65 mm (AWG 26-22); Rozměr výřezu (Š x V) cca 4,7 x 9,3 mm Centrální díl, obj.č , 53.. Pro nosnou desku násobnou obj.č Pro nosnou desku 2násobnou obj.č Kategorie 6 DIN EN 5073-:2003 a ISO/IEC vydání Stínění DIN EN 55022, třída B Barevný kód A TIA/EIA-568A RJ45, kategorie 6, stíněný pouzdro, kryt, tahové odlehčení a stínicí kontakt jsou zinkové tlakové odlitky s 360 stíněním a tahovým odlehčením s volitelným protiprachovým krytem pro konektor RJ45 kabelový přívod od 90 do 90 se zařezávacími svorkami pro montáž bez nářadí pouzdro zinkový tlakový odlitek kategorie 6 pro konektor RJ45 se šikmým vývodem 45 se svorkami LSA+ "#" Výběhový model. " *" Nové označení 85

13 Konektor typu mini 8pólový černá, RJ45, 980 kategorie 3, vhodný pro ISDN (AWG 24-22) RJ 45, kategorie 5e, 984 stíněný (AWG 24-22) RJ45, kategorie 6, 985 stíněný (AWG 26) Centrální díl, obj.č Kategorie 5 DIN EN 5073-:2003 a ISO/IEC 80, 2. vydání Kategorie 6 DIN EN 5073-:2003 a ISO/IEC vydání Stínění DIN EN 55022, třída B Barevné kódy A a B TIA/EIA-568A se zařezávacími svorkami Nosné desky pro modulové konektory Nosná deska s červeným upevněním násobná Rozměr výřezu (Š x V) cca 5,5 x 9,5 mm Centrální díl, obj.č Modulový konektor, obj.č. 829, 833, Konektory Keystone: Kerpen; LANmark 7 (jen se svorkou Keystone): Nexans; AMP, Obj.č , 26005; Asyco; BTR; Dätwyler; Dr. Ing. Sieger; Drivex; EFB Electronic; Erni; Hubbell; ICS; Intracom; Radiall; Rutenbeck; Setec; Telegärtner; Zdířky ELine 600 GG45: Kerpen pro centrální díl s posuvným protiprachovým krytem pro modulové konektory AMP kategorie 3 Nosná deska s červeným upevněním 2násobná Rozměr výřezu (Š x V) cca 5,5 x 9,5 mm Centrální díl, obj.č. 8.., 82.. Modulový konektor, obj.č. 829, 833, Konektory Keystone: Kerpen; LANmark 7 (jen se svorkou Keystone): Nexans; AMP, Obj.č , 26005; Asyco; BTR; Dätwyler; Dr. Ing. Sieger; Drivex; EFB Electronic; Erni; Hubbell; ICS; Intracom; Radiall; Rutenbeck; Setec; Telegärtner; Zdířky ELine 600 GG45: Kerpen pro centrální díl s posuvnými protiprachovými kryty pro modulové konektory AMP kategorie 3 Nosná deska s bílým upevněním násobná Rozměr výřezu (Š x V) cca 4,9 x 20,7 mm Centrální díl, obj.č Konektory SL Serie Connect: Standardní konektor Connect: Konektor typu MT-RJ: Intracom; Telena; Konektory SL Serie Toolless: Modulový konektor EMT: Brand-Rex; CobiNet; EFB Electronic; Schumann pro centrální díl s posuvným protiprachovým krytem pro modulové konektory AMP Serie Connect kategorie 3, kategorie 5, kategorie 5e a kategorie 6 86 "#" Výběhový model. " *" Nové označení
