JEDNOTKA SNÍMAČŮ TEPLOT DALLAS TUDS-40-MOD

Transkript

1 JENOTKA SNÍMAČŮ TEPLOT ALLAS TUS40MO Jednotka pro 40 snímačů teplot ALLAS 1WIRE pro komunikaci RS 485 MOBUS RTU Připojení až 40 snímačů teploty prostřednictvím 2 sběrnic s komunikací ALLAS 1WIRE. 1.sběrnice=20 teplot Jednoduché a variabilní řešení pro měření teplot v objektu, technologií, vzdáleném měření Bezkonkurenční úspora finančních nákladů za kabeláže oproti ostatním řešení: 20 čidel na jediné sběrnici (celkem 40 čidel/1jednotka) Ruční jednoduchá adresace pozic pro jednotlivé teploty Ruční adresace a volby rychlosti komunikace Jednoduchá montáž do rozváděče TUS40MO Technická data Elektrická data Komunikace I. Komunikace II. Provozní hodnoty napájecí napětí 24V AC/C (tolerance / 10%) vlastní odběr zařízení 2W indikace ano LE displej typ RS485 (TIA/EIA485A) protokol MOBUS RTU, slave, podporované funkce 03 rychlost komunikace volitelná 9,6 kbd, 19,2 kbd, 38,4 kbd, 76,8 kbd adresa 0247 parita ne stopbit 2 (zařízení odpovídá i na jeden stopbit) galvanické oddělení od napájení ano indikace ano typ 1Wire (ALLAS) protokol 1Wire (ALLAS) počet snímačů teploty na 1. sběrnici 20 počet sběrnic (linek) 2 galvanické oddělení od napájení ano indikace stavu sběrnic (linek) ano LE krytí IP20 rozsah provozních teplot 040 C relativní vlhkost vzduchu max. 80% vnější rozměry 53x90x73mm Vlastnosti výrobku Popis funkce zařízení Jednotka TU40MO zpracovává data pro teplotní čidla ALLAS s komunikací 1Wire na svých dvou datových sběrnicích. Na každé této sběrnici s komunikací 1Wire umí obsloužit až 20 snímačů teplot (celkem 40) a následně posílá jejich hodnoty, včetně poruchových stavů přes rozhraní RS 485 protokolem MOBUS RTU. Pro jednoduchou a snadnou adresaci pozic snímačů teplot, je jednotka vybavena dvoumístným displejem a ovládacími tlačítky. Signalizační LE diody na čelním panelu indikují napájení zařízení a přítomnost snímače teploty pro každou sběrnici samostatně. TUS40MO CZ V Změny vyhrazeny 1

2 RELÉOVÁ JENOTKA JENOTKA SNÍMAČŮ RU8BAC TEPLOT ALLAS TUS40MO Elektrická instalace Zapojení zařízení ČILO POKOJ 20 MAXIMÁLNĚ 20x TEPLOTA PRO 1 SBĚRNICI ČILO POKOJ 3 ČILO POKOJ 2 ČILO POKOJ 1 MAXIMÁLNÍ ÉLKA LINKY 300m TEPLOTNÍ SBĚRNICE (LINKA) ALLAS Č. 1 VENKOVNÍ TEPLOTA ČILO POKOJ 23 ČILO POKOJ 22 ČILO POKOJ 21 MAXIMÁLNĚ 20x TEPLOTA PRO 1 LINKU RS 485 MAXIMÁLNÍ ÉLKA LINKY 300m TEPLOTNÍ SBĚRNICE (LINKA) ALLAS Č. 2 kabel FTP 4x2 cat 5e A B RS485 XC TUS40MO LINKA 2 ALLAS LINKA 1 ALLAS POWER 24V AC/C NAPÁJECÍ STABILIZOVANÝ ZROJ 24V AC/C 24V C Vlastnosti výrobku Tabulka registrů Obsah této tabulky lze vyčíst prostřednictvím komunikace MOBUS RTU funkcí 3 Read holding registers. Jako parametry této funkce se zadávají: Slave address adresa zařízení nastavená IP přepínači Starting address adresa prvního požadovaného registru v tabulce No. of points počet požadovaných registrů LINIE 1 LINIE 2 Register Register contens Register Register contens numbers HI BYTE LO BYTE numbers HI BYTE LO BYTE 1 Temperature 1 21 Temperature 21 2 Temperature 2 22 Temperature 22 3 Temperature 3 23 Temperature 23 4 Temperature 4 24 Temperature 24 5 Temperature 5 25 Temperature Temperature Temperature 40 TUS40MO CZ V Změny vyhrazeny 2

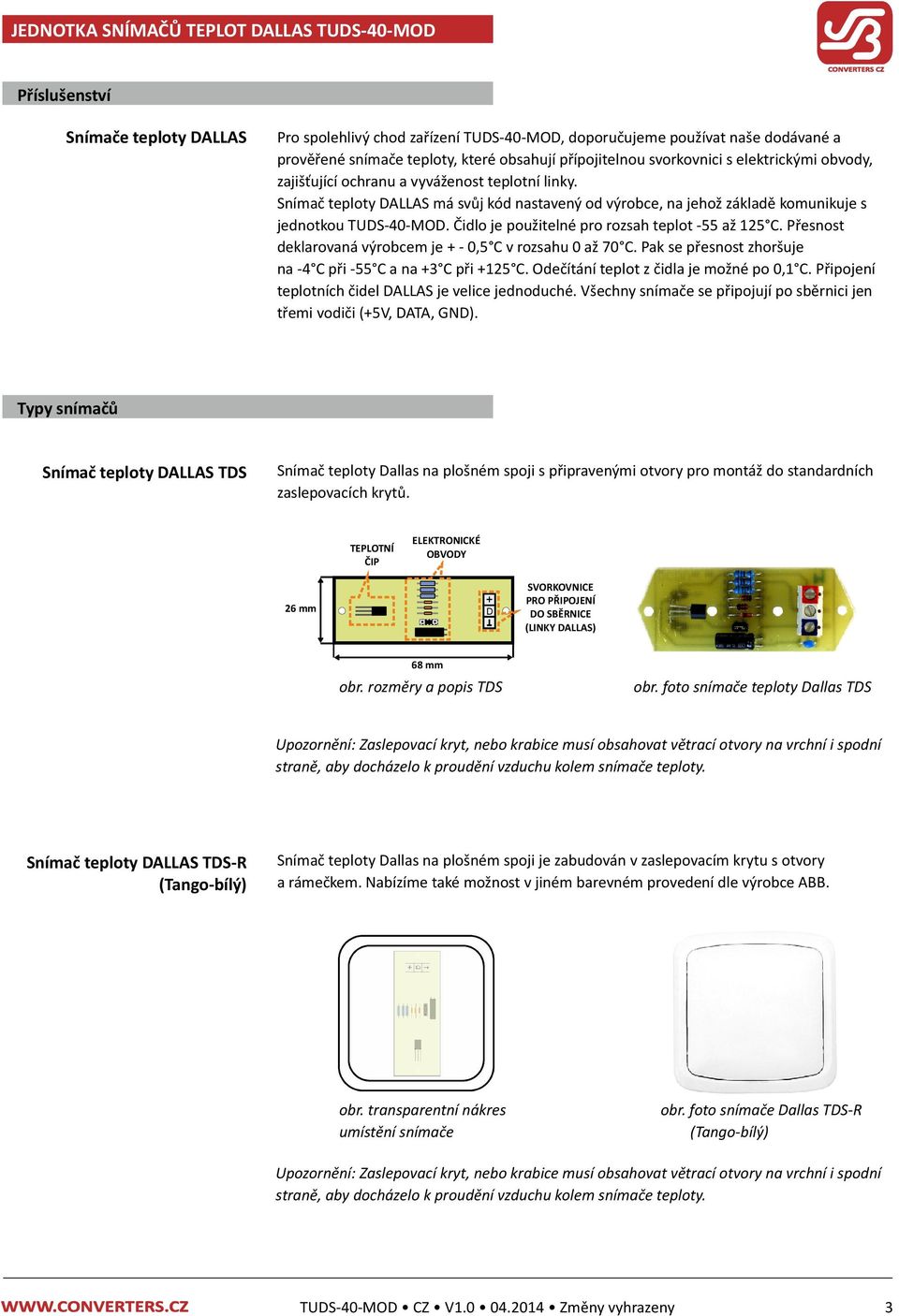

3 RELÉOVÁ JENOTKA JENOTKA SNÍMAČŮ RU8BAC TEPLOT ALLAS TUS40MO Příslušenství Snímače teploty ALLAS Pro spolehlivý chod zařízení TUS40MO, doporučujeme používat naše dodávané a prověřené snímače teploty, které obsahují přípojitelnou svorkovnici s elektrickými obvody, zajišťující ochranu a vyváženost teplotní linky. Snímač teploty ALLAS má svů j kód nastavený od výrobce, na jehož základě komunikuje s jednotkou TUS40MO. Č idlo je použitelné pro rozsah teplot 55 až 125 C. Přesnost deklarovaná výrobcem je 0,5 C v rozsahu 0 až 70 C. Pak se přesnost zhoršuje na 4 C při 55 C a na 3 C při 125 C. Odeč ítání teplot z č idla je možné po 0,1 C. Připojení teplotních č idel ALLAS je velice jednoduché. Všechny snímače se př ipojují po sběrnici jen třemi vodiči (5V, ATA, GN). Typy snímačů Snímač teploty ALLAS TS Snímač teploty allas na plošném spoji s připravenými otvory pro montáž do standardních zaslepovacích krytů. TEPLOTNÍ ČIP ELEKTRONICKÉ OBVOY 26 mm O SBĚRNICE (LINKY ALLAS) 68 mm obr. rozměry a popis TS obr. foto snímače teploty allas TS Upozornění: Zaslepovací kryt, nebo krabice musí obsahovat větrací otvory na vrchní i spodní straně, aby docházelo k proudění vzduchu kolem snímače teploty. Snímač teploty ALLAS TSR (Tangobílý) Snímač teploty allas na plošném spoji je zabudován v zaslepovacím krytu s otvory a rámečkem. Nabízíme také možnost v jiném barevném provedení dle výrobce ABB. obr. transparentní nákres umístění snímače obr. foto snímače allas TSR (Tangobílý) Upozornění: Zaslepovací kryt, nebo krabice musí obsahovat větrací otvory na vrchní i spodní straně, aby docházelo k proudění vzduchu kolem snímače teploty. TUS40MO CZ V Změny vyhrazeny 3

4 RELÉOVÁ JENOTKA JENOTKA SNÍMAČŮ RU8BAC TEPLOT ALLAS TUS40MO Typy snímačů Snímač teploty ALLAS TSO (venkovní provedení) Provedení s krytím IP 54 a je vhodné pro venkovní použití a měření teploty ve vlhkých prostorách, prašných halách, sprchách, kuchyních apod. 64 mm 58 mm obr. rozměry a popis TSO obr. foto snímače teploty allas TSO Snímač teploty ALLAS TST (jímka, příložné) Snímač teploty allas je zapouzdřen do kovové jímky o průměru 6mm s připojovacím silikonovým kabelem o délce 1,5m. Součástí snímače teploty je plošný spoj se svorkovnicí v elektroinstalační krabici s vývodky. Vhodný pro použití pro měření na teplot na potrubí, do jímky zásobníku. 50 mm obr. rozměry a popis TST obr. foto snímače teploty allas TST Snímač teploty ALLAS TSA (VZTpotrubí) Vhodný pro použití do VZT potrubí. 180 mm Středový držák obr. rozměry a popis TSA obr. foto snímače teploty allas TSA Součástí snímače TST a TSA je svorkovnicová deska s elektroinstalační krabicí a vývody. TUS40MO CZ V Změny vyhrazeny 4

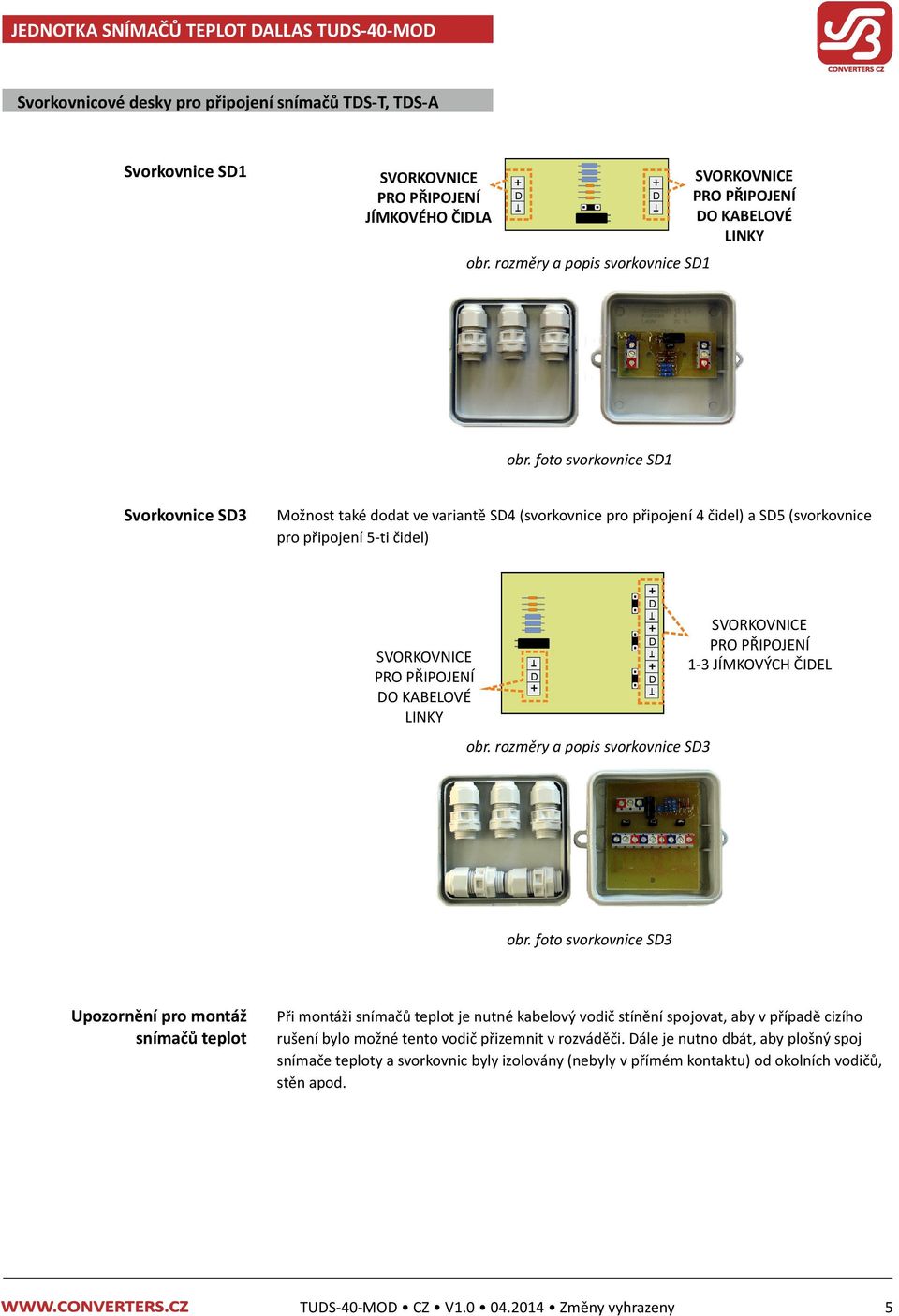

5 RELÉOVÁ JENOTKA JENOTKA SNÍMAČŮ RU8BAC TEPLOT ALLAS TUS40MO Svorkovnicové desky pro připojení snímačů TST, TSA Svorkovnice S1 JÍMKOVÉHO ČILA obr. rozměry a popis svorkovnice S1 O KABELOVÉ LINKY obr. foto svorkovnice S1 Svorkovnice S3 Možnost také dodat ve variantě S4 (svorkovnice pro připojení 4 čidel) a S5 (svorkovnice pro připojení 5ti čidel) O KABELOVÉ LINKY obr. rozměry a popis svorkovnice S3 13 JÍMKOVÝCH ČIEL obr. foto svorkovnice S3 Upozornění pro montáž snímačů teplot Při montáži snímačů teplot je nutné kabelový vodič stínění spojovat, aby v případě cizího rušení bylo možné tento vodič přizemnit v rozváděči. ále je nutno dbát, aby plošný spoj snímače teploty a svorkovnic byly izolovány (nebyly v přímém kontaktu) od okolních vodičů, stěn apod. TUS40MO CZ V Změny vyhrazeny 5
