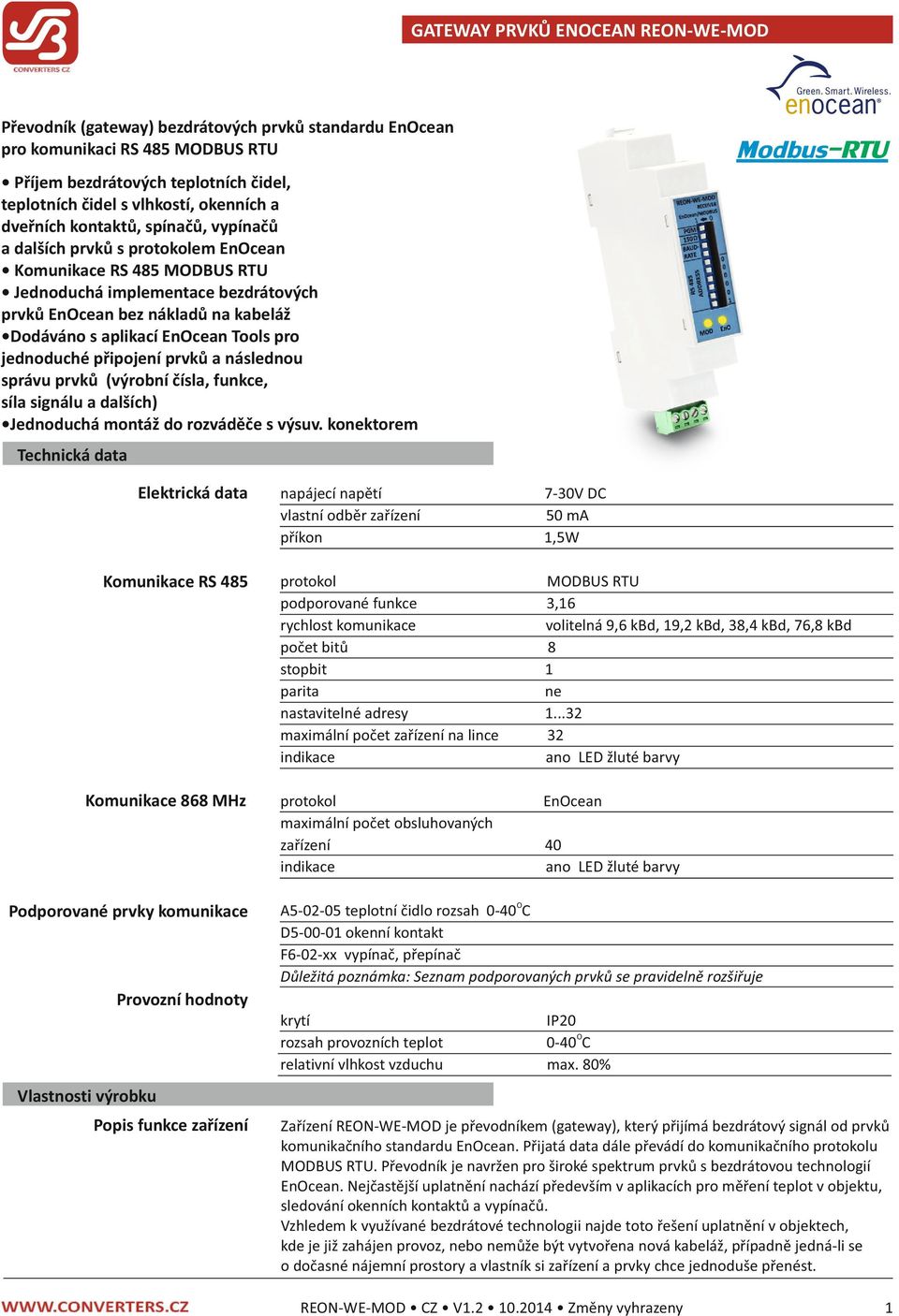

1 Převodník (gateway) bezdrátových prvků standardu EnOcean pro komunikaci RS 485 MODBUS RTU Modbus-RTU Příjem bezdrátových teplotních čidel, teplotních čidel s vlhkostí, okenních a dveřních kontaktů, spínačů, vypínačů a dalších prvků s protokolem EnOcean Komunikace RS 485 MODBUS RTU Jednoduchá implementace bezdrátových prvků EnOcean bez nákladů na kabeláž Dodáváno s aplikací EnOcean Tools pro jednoduché připojení prvků a následnou správu prvků (výrobní čísla, funkce, síla signálu a dalších) Jednoduchá montáž do rozváděče s výsuv. konektorem Technická data Elektrická data Komunikace RS 485 Komunikace 868 MHz Podporované prvky komunikace napájecí napětí vlastní odběr zařízení příkon 7-3V DC 5 ma,5w protokol podporované funkce rychlost komunikace počet bitů stopbit parita nastavitelné adresy maximální počet zařízení na lince indikace MODBUS RTU 3,6 volitelná 9,6 kbd, 9,2 kbd, 38,4 kbd, 76,8 kbd 8 ne ano LED žluté barvy protokol maximální počet obsluhovaných zařízení indikace EnOcean 4 ano LED žluté barvy A5-2-5 teplotní čidlo rozsah -4OC D5-- okenní kontakt F6-2-xx vypínač, přepínač Důležitá poznámka: Seznam podporovaných prvků se pravidelně rozšiřuje Provozní hodnoty krytí rozsah provozních teplot relativní vlhkost vzduchu IP2-4OC max. 8% Vlastnosti výrobku Popis funkce zařízení Zařízení REON-WE-MOD je převodníkem (gateway), který přijímá bezdrátový signál od prvků komunikačního standardu EnOcean. Přijatá data dále převádí do komunikačního protokolu MODBUS RTU. Převodník je navržen pro široké spektrum prvků s bezdrátovou technologií EnOcean. Nejčastější uplatnění nachází především v aplikacích pro měření teplot v objektu, sledování okenních kontaktů a vypínačů. Vzhledem k využívané bezdrátové technologii najde toto řešení uplatnění v objektech, kde je již zahájen provoz, nebo nemůže být vytvořena nová kabeláž, případně jedná-li se o dočasné nájemní prostory a vlastník si zařízení a prvky chce jednoduše přenést. REON-WE-MOD CZ V.2.24 Změny vyhrazeny

2 Elektrická instalace Zapojení zařízení ANTÉNA 868 MHz CONNECTOR ANTENNA SMA ŘÍDICÍ SYSTÉM / PC RS 485 MODBUS RTU REON-WE-MOD NAPÁJECÍ STABILIZOVANÝ ZDROJ 7-3V DC - D D Nastavení komunikace RS 485 Funkce DIP přepínačea LED diod Rychlost zařízení RS 485 9,6 kbd 9,2 kbd 38,4 kbd 76,8 kbd REON-WE-MOD RECEIVER EnOcean/MODBUS POWER/NAPÁJENÍ PŘÍJEM SIGNÁLU MODBUS MOD Adresa zařízení RS 485 RS 485 ADDRESS PGM 5 Ω BAUDRATE EnO PŘÍJEM SIGNÁLU ENOCEAN BIT 5 BIT 4 BIT 3 BIT 2 BIT BIT Zátěž linky RS 485 /programovací mód PROGRAMOVACÍ MÓD (ON) ZÁTĚŽ LINKY RS 485 5Ω (ON) REON-WE-MOD CZ V.2.24 Změny vyhrazeny 2

3 Popis komunikace MODBUS RTU Popis funkce Rozsah registrů Naměřené hodnoty Převodník během činnosti přijímá data na frekvenci 868MHz. Tato data kontroluje a dále zpracovává. Platná data jsou uložena do připravených registrů. Registry jsou pak čitelné protokolem MODBUS RTU. Rozsah registrů Popis Typ zařízení Výrobní čísla jednotlivých zařízení Síla přijatého signálu Aktuální čas od posledního příjmu Čas mezi posledním a předposledním příjmem Verze programu Přenosová rychlost Adresa v síti MODBUS RTU Nově přijaté zařízení, které není uloženo v paměti - výrobní číslo Nově přijaté zařízení, které není uloženo v paměti - výrobní číslo 2 Nově přijaté zařízení, které není uloženo v paměti - výrobní číslo 3 Nově přijaté zařízení, které není uloženo v paměti - výrobní číslo 4 Nově přijaté zařízení, které není uloženo v paměti - hodnota Nově přijaté zařízení, které není uloženo v paměti - typ zařízení Nově přijaté zařízení, které není uloženo v paměti - síla signálu Prvních čtyřicet registrů je určeno pro naměřené hodnoty. Jedná se o teplotu, stav kontaktu, vlhkost a tak dále podle použitého zařízení. Teplota Kontakt Typ zařízení , OC - 4, OC --2 -rozepnuto, - sepnuto Pozn. vyšší byte určuje původní hodnotu Typ zařízení Hodnota Teplotní čidlo / Wireless temperature sensor Čidlo kontaktu / Wireless magnet contact Multi kanálový přepínač / Wireless multi chanel switch 2 3 Pro výrobní čísla je určeno 8 registrů na adresách 2 až 399 (resp. 279). Pro každé zařízení jsou určeny dva po sobě jdoucí registry Registry na adresách až 39 určují, o jaké zařízení se jedná. Výrobní čísla Výrobní číslo Hodnota (hexadecimálně) -88-D6-9A D69A A5-7D A57D 88 REON-WE-MOD CZ V.2.24 Změny vyhrazeny 2 3

4 Síla signálu Přijímač během příjmu jednotlivých zpráv měří velikost signálu a přidává tuto hodnotu do zprávy. Díky tomu je možné zjistit, jak moc je signál z jednotlivých vysílačů utlumen. Tato hodnota je závislá na vzdálenosti, počtu překážek a podobně. Informace o kvalitě přijímaného signálu je velmi užitečná pro úpravu polohy přijímače a vysílačů, nebo pro výběr antény Aktuální čas od posledního příjmu Čas mezi posledními dvěma příjmy Servisní registry - až (-) dbm Převodník počítá čas od poslední přijaté zprávy pro každou pozici. Dle této informace je možné zjistit jak je (například) údaj o teplotě zastaralý a zda čidlo nepřestalo vysílat. V případě, že je použito více přijímačů, které přijímají stejné vysílače, je tento údaj rozhodující pro volbu platné hodnoty. Hodnota je udávána v sekundách s Převodník uchovává čas mezi posledními dvěma přijatými zprávami. Tímto je možné zjistit nastavení vysílacího intervalu u čidel teploty. Dále je možné zjistit výpadky ve vysílání atd s Na adrese a výš jsou uloženy hodnoty týkající se verze programu, adresy v síti MODBUS RTU, přenosové rychlosti a další. Od adresy 3 je uloženo výrobní číslo vysílače, jehož vysílání bylo přijato, ale tento vysílač není uložen v paměti. Následují další údaje, které mohou pomoci v identifikaci zařízení. Adresa Popis Odpovídající hodnota Verze programu Přenosová rychlost Adresa v síti MODBUS RTU Výrobní číslo - neznámé zařízení Výrobní číslo 2 - neznámé zařízení Výrobní číslo 3 - neznámé zařízení Výrobní číslo 4 - neznámé zařízení Hodnota - neznámé zařízení Typ zařízení - neznámé zařízení Síla signálu 96 (92, 384, 768) ; (...),2... V. 96 Bd Adresa až 32 Výrobní číslo Výrobní číslo 2 Výrobní číslo 3 Výrobní číslo 4...4OC; (zap/vyp) Tepl. senzor; Spínač... - dbm REON-WE-MOD CZ V.2.24 Změny vyhrazeny 4

5 Přidání nového zařízení - vysílače Převodník je připraven pro příjem a obsluhu dat ze čtyřiceti vysílačů. Všechna přijatá data jsou kontrolována pomocí kontrolního součtu a platná data jsou přiřazena k jednotlivým pozicím podle výrobních čísel. Uložení výrobního čísla k jednotlivé pozici se v základě děje v MODBUS RTU protokolu zprávou 6 - Preset Multiple Registers. Název Příklad (HEX) Popis Adresa zařízení (Slave) Adresa převodníku nastavená DIP přepínačem Funkce Typ zprávy 6 - Preset Multiple Registers Počáteční adresa Hi Počáteční adresa Lo Počáteční adresa je vždy Počet registrů Hi Počet registrů Lo 3 Počet registrů je vždy hodnota 3 Počet bajtů 6 Data - Hi Data - Lo 5 Pozice -39 v hex. formátu Data - 2 Hi První část výrobního čísla Data - 2 Lo AA Druhá část výrobního čísla Data - 3 Hi 85 Třetí část výrobního čísla Data - 3 Lo D9 Čtvrtá část výrobního čísla CRC CRC Pozn. Pokud se místo výrobního čísla vloží FF-FF-FF-FF, je tato pozice brána jako volná Podporované funkce V síti MODBUS RTU je možné s převodníkem komunikovat pomocí následujících funkcí Funkce 3 umožňuje přečíst jakékoliv registry v celém rozsahu paměti. Neobsazené registry vrací nulu. Funkce 6 je určena pouze pro zápis nového výrobního čísla do paměti převodníku. Softwarový nástroj EnOcean Tools Pro jednoduchou správu veškerých prvků obsluhovaných převodníky jsme připravili nástroj pomocí kterého lze jednoduše připojit, nebo odpojit prvky, sledovat jejich stavy, hodnoty, komunikační intervaly a sílu signálu. Při instalaci více převodníků nástroj umožňuje sledovat a porovnávat na který převodník má každý z prvků lepší signál a následně jej tomu přiřadit. Jednotlivé prvky lze přiřazovat pomocí výrobního čísla na pozice ručně, nebo jednoduše automaticky. REON-WE-MOD CZ V.2.24 Změny vyhrazeny 5

6 Rozměry v mm REON-WE-MOD CZ V.2.24 Změny vyhrazeny 5
